电路实物连接和画电路图
专题一画电路图及实物图连接解析版
专题一画电路图及实物图连接一、解答题1.请你根据实物电路，帮助小雨同学画出相应电路图。
【答案】【解析】根据实物图画电路图时，首先确定电路的串并联关系，然后按照一定的顺序用电路符号替换对应的电器元件即可。
【解答】根据实物图可知，灯泡L1与L2并联，开关S1在干路上，开关S2与L2串联在同一支路上。
①从电源正极出发，依次连接开关S1、灯泡L2、开关S2，然后回到负极；②L2右端的接线柱为分流点，而汇流点在S2与负极之间；③将灯泡L1连接在分流点和汇流点之间即可，如下图所示：2.如图所示，电路中两个小灯泡的连接方式是________，请在右边方框内画出对应的电路图________。
【答案】并联；【解析】（1）如果只有一条通路，那么为串联；如果有两条或多条通路，那么为并联；（2）根据实物图画出电路图时，不但要保持串并联关系一致，还要保证电器元件的先后顺序一致，据此画出电路图。
【解答】（1）如下图所示，电路中有两条通路，每个灯泡各在一条支路上，因此连接方式为并联；（2）①电流从正极出发，依次经过开关、灯泡L1，然后回到负极；②电流从灯泡L1的左端分叉，经过灯泡L2后会集在灯泡L2右端接线柱上，如下图所示：3.在方框中画出下图所示电路的电路图。
【答案】【解析】根据实物图画电路图时，不但要保证电器元件的串并联关系一致，还要保持电器元件的先后顺序一致，据此解答。
【解答】根据实物图可知：（1）电流从正极出发，依次经过开关S1、灯泡L1，然后回到电源的负极；（2）分流点在开关S1和正极之间，汇流点在灯泡L1和负极之间；（3）从分流点依次经过灯泡L2、开关S2，然后回到汇流点。
如下图所示：4.如图所示为一实物电路，请在方框内画出对应的电路图。
【答案】解：如答图所示。
【解析】根据实物图确定电路的串并联关系，并确定元件连接的顺序，然后完成实物图的连接即可。
【解答】根据实物图可知，灯泡L1与L2并联，电流表在干路上测总电流，开关也在干路上。
电路图与实物图互画
L1 L２
A Ｓ２
S1 S2
例三
L1
A
－ 0.6 3
S
L2
活学活用：试试看，你一定行！ 画出上图的实物图
例四
L1 L2
并联电路
S S1 S2
下面是已连接的实物图，请你画出它的电路 图．
下面是已连接的实物图，请你画出它的电路 图．
Байду номын сангаас
电压表使用改错题
L2
V
－ 3 15
L1
S
L2
V
V
－ 3 15
S1
S2
S1
S3
L2
S2
L2
例二 按照图甲所示电路，将乙中各元件连接起来
L1
S1
S2 L2 S3
L1
S1
S2
L2
S3
例三
连接实物图
L2 电流 0.2A
L1 电流0.5A
L2 L1
S
A － 0.6 3
L2
S3
V － 3 15
L1
S1
S2
V
L1
S1
S2 A
S3 L2
连实物图，要求两个灯泡并联， 开关作为总开关。[先画电路图] 例四
身体健康，
学习进步！
L1
L2
L1
L2
S
连实物图，要求三个灯泡并联，
例五
开关时总开关。
L3
L2 L1
S
将两灯连接为并联电路，且开关控 制灯L1
L1
L2
例７
据要求连接好实物图：
S闭合只有L2亮，S、S1闭合两灯都亮， 只闭 合S1两灯都不亮。
S1 L1
12画电路图和连接实物图(含电表)
12 画电路图和连接实物图（含电表）专题训练一、根据实物图画电路图1．请将下面的实物图所对应的电路图。
【答案】【详解】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图，如图所示：2．请根据如图所示的实物，在虚线框中画出相应的电路图。
【答案】【详解】分析电路可知，两灯泡并联，电流表测量L2的电流，电压表测量并联电路的电压，开关在干路上，电路图如图所示：3．根据实物图画电路图。
【答案】【详解】由实物图可知，闭合两开关后，定值电阻、滑动变阻器、电流表依次串联在电源两极上，电压表测定值电阻和滑动变阻器的总电压。
电路图如图所示：4．根据图所示的实物图，在虚线框内画出对应的电路图。
【答案】【详解】电流从电源正极出发，经过电流表、灯泡L1、开关、灯泡L2，最后回到电源负极，电压表并联接在电流表和灯L1的两端，电路图如图所示：5．根据如图实物电路，画出对应的电路图。
【答案】【详解】由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图所示：6．根据如图1所示的实物电路，在图2虚线框中画出对应的电路图。
【答案】【详解】由实物图知，电流表、L1、L2、开关依次连接在电源两极上，即两灯串联，电压表并联在L1两端，电路图如图所示：7．如图所示是小明同学在某次实验时的实物图，请在虚线框内画出对应的电路图。
【答案】【详解】由实物图知，灯泡L1与灯泡L2串联，电流从电源正极出发经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在开关、灯泡L1、电流表的两端，如图所示：8．在边线框内画出下面实物图对应的电路图。
【答案】【详解】由实物图知，开关、灯泡、滑动变阻器依次连接在电源两极上，电压表并联在灯泡两端，电路图如图。
9．根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
【答案】【详解】从电源的正极开始，按照闭合开关后电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。
如何画电路图与实物图
如何画电路图与实物图 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】画电路图首先克服怕难思想，然后要掌握方法。
画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

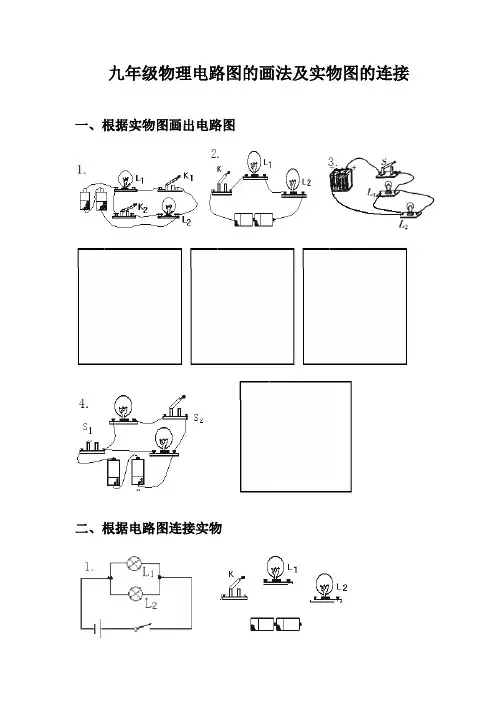

九年级物理电路图的画法及实物图的连接
九年级物理电路图的画法及实物图的连接一、根据实物图画出电路图
二、根据电路图连接实物
三、如图所示，按电路图用笔画线作导线，将元件连接起来.
四、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
1、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图2所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
3、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．
4、在下左图中，根据实物图，画出相应的电路图．
5、根据右上图所示的实物图，画出电路图．
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)
8、由电路图连实物图
9、在图11—16中，根据实物图，画出相应的电路图．
10、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；
(2)共用一个电池组
11、连接实物电路
12、根据下图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．。
画电路图、连接实物图的方法和技巧
画电路图、连接实物图的方法和技巧-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII画电路图的方法和技巧一、看实物画电路图：从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始，沿电流方向找出电流流经的电路元件，直到第一个分支点；3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端。
6、检查有无遗漏、短路、断路和错误。
易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图。
1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短。
分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点。
二、看电路图连元件作图：1、分析电路图，在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极，从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线，直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一”极为止，导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图；3、电压表连接为并联，注意正极接高电位、负极接低电位，即电流从表的正极流入，从负极流出。
初中物理电学怎样画电路图和连接实物图
怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。
②要注意所画符号和实物的对应性。
③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。
④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。
⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。
2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。
3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。
4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。
例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。
例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。
31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。
(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。
电路图画法总结讲解
分点
合
分
点
点
3.按照电路图连接实物 合点
分点
合 点 分点
4.按照实物画出电路图 合点
分点
合点
分点
5.按照电路图连接实物 合点
分点
合点
分点
6.画出对应电路图
合点
分点 合点
分点
合点
分点
合点
分点
这两张ppt仅有一根线的差别，电流表的归属就 不同了，注意看。
7.连实物，画电路图。要求 L1、L2并联，A1测灯L1电流， A2测干路的电流， S作总开关。
作业：连接实物，画电路图。 1. L1、L2并联，S总开关， A测干路电流， S1控制L1， A1 测L2电流， V测L1电压。 2. L1、L2并联，S总开关， S1控制L1， A测L1电流， A1 测L2电流，V测总电压。
(2) 画电路图：观察已连接实物图，先画干路框架，按顺 序有哪几个元件→ 标记出“分点”“合点” → 分别在 分点、合点中间画出各条支路， (一定要元件先后顺序 正确)
1.把各元件连成串联电路 , 画出对应电路图。
2. 将L1 、L2 连成并联电 路, 使开关S能控制两灯 , 并画出对应电路图。
合点
2.并联电路：
(1)连实物图：仔细阅读题目文字，找出干路、支路 1、支 路2各有哪几个元件，数清个数，分别圈出来。根据实 物图的摆放位置，采取就近原则，心里预设连接顺序 → 从电源 +开始连线，先连一条支路，回到电源 –→ 标记出“分点”“合点” →再将另一条支路首尾与 “分点”“合点” 连接，支路内部的元件依次连接即可 → 若有电压表，最后在具体元件的两端并联电压表；
合点
分点
8.连接实物，画电路图。要求 L1、L2并联，A测干路的电 流，S总开关，S1控制L1，S2控制L2，V1测总电压， V2测 L L1、L2并联，A测干路的电 流，S总开关，S1控制L1，S2控制L2，V1测总电压， V2测 L2电压。
电路图与实物图的转换画法
电路图与实物图的转换画法两类题型一、根据实物图画电路图二、根据电路图连接实物图：先串后并、先并后串法(一)根据实物图画电路图要求：用规定的电路符号代替实物(1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，便于检查（2）各电路元件摆放的位置要均匀、美观（3）交叉连接的导线一定要在连接处画一个黑点一、根据实物图画电路图方法一：先串后并步骤一：顺着电流的方向，弄清各个元件的连接关系步骤二：画好其中一条闭合回路步骤三：弄清分流点和汇合点，把其它支路连接好后并入方法二：先并后串步骤一：顺着电流的方向，弄清各个元件的连接关系步骤二：弄清分流点和汇合点，画好并联部分步骤三：把干路与并联部分连接好最后特别提示：标明元件的符号（与实物相对应）根据实物图画电路图练习一根据实物图画电路图练习二根据实物图画电路图练习三根据实物图画电路图练习四二、根据电路图连接实物图方法一：先串后并步骤一：连好其中一条回路。
在电路图中任选一条单一的回路，对照这个回路在实物图中将相应的元件连接好。
步骤二：连接回路以外的元件。
找出电路中电流的分流点和汇合点，对照电路图，将回路以外的元件一支一支地分别补连在实物图相应位置的两点之间。
特别注意：1、实物图中元件的连接顺序必须与电路图中各元件的顺序一致2、导线的端点必须接在各元件的接线柱上方法二：先并后串步骤一：连好并联部分。
找出电路中电流的分流点和汇合点，对照电路图，将并联部分一支一支连接好后，把各支路在两点间并联。
步骤二：连接干路部分根据电路图连接实物图练习一根据电路图连接实物图练习二根据电路图连接实物图练习三根据电路图连接实物图练习四根据电路图连接实物图练习五。
画电路图连接实物图的方法和技巧
画电路图连接实物图的方法和技巧集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）画电路图的方法和技巧一、看实物画电路图：从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始，沿电流方向找出电流流经的电路元件，直到第一个分支点；3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端。
6、检查有无遗漏、短路、断路和错误。
易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图。
1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短。
分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点。
二、看电路图连元件作图：1、分析电路图，在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极，从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线，直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一”极为止，导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图；3、电压表连接为并联，注意正极接高电位、负极接低电位，即电流从表的正极流入，从负极流出。
