氮气置换方案氮气置换方案引言氮气置换是一项用于替换容器中的空气以防止氧气和水对于容器内物品的腐蚀或变质的技术。
该技术常应用于食品、药品和电子产品等领域，以延长产品的保质期和保护产品的质量。
本文将介绍氮气置换方案的原理、操作流程以及注意事项。
氮气置换的原理氮气置换是通过将容器内的空气排出并替换为纯净的氮气，以降低氧气和水分含量来保护容器内的物品。
氮气具有惰性，不易与其他物质发生化学反应，可以有效地减缓氧化和腐蚀的过程。
同时，氮气的低湿度也能够防止物品受潮受损。
因此，氮气置换可在一定程度上延长产品的保质期，提高产品的质量。
氮气置换的操作流程氮气置换一般包括以下几个步骤：1. 准备工作：首先，需要准备好氮气源和气体供应系统。
确保氮气源的纯度符合要求，并确保气体供应系统无泄漏。
2. 清洁容器：将待置换的容器彻底清洁，并确保内部干燥。
这对于保证置换效果至关重要。
3. 排出空气：打开容器的排气阀，将容器内的空气排尽。
可以通过使用压力控制装置来监测并控制排气过程，确保空气充分排除。
4. 注入氮气：将氮气源与容器连接，并逐渐注入氮气。
在注气过程中，可以使用压力计检测氮气的注入量以及容器内的气压情况。
5. 循环置换：在注入一定量的氮气后，关闭排气阀和气源，并进行循环置换。
这一步骤旨在确保容器内的气体混合均匀，达到置换效果。
6. 检测置换效果：使用气体分析仪检测容器内的氧气和湿度含量。
根据产品要求，确保氧气和湿度含量符合规定的范围。
7. 封闭容器：当置换效果满足要求后，立即封闭容器，以防止空气和湿度再次进入容器。
氮气置换的注意事项在进行氮气置换时，需要注意以下几点：1. 管理氮气源的纯度：确保所使用的氮气源纯度符合要求。
不合格的氮气源可能会带来负面影响，甚至对产品造成损害。
2. 控制氮气注入量：在注入氮气时，需要严格控制注入量，以避免过量或不足。
过量的氮气可能会增加成本，不足的氮气则无法达到置换效果。
3. 定期检测置换效果：对于需要长期贮存的产品，建议定期检测置换效果，并根据检测结果进行相应的调整。
氮气置换方案

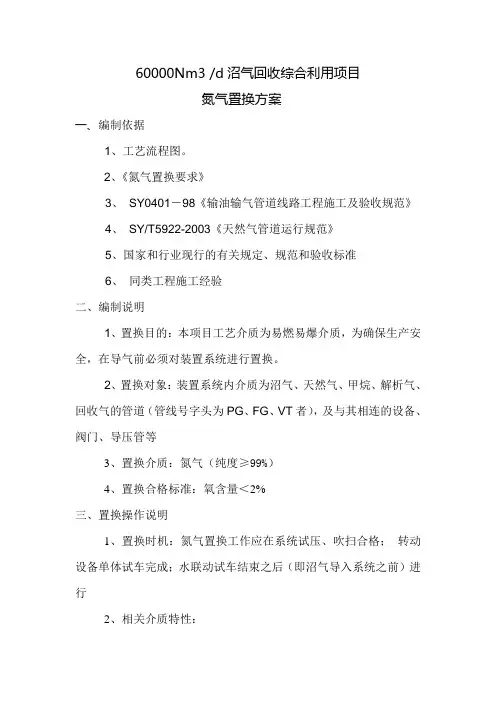

60000Nm3 /d沼气回收综合利用项目氮气置换方案一、编制依据1、工艺流程图。
2、《氮气置换要求》3、SY0401－98《输油输气管道线路工程施工及验收规范》4、SY/T5922-2003《天然气管道运行规范》5、国家和行业现行的有关规定、规范和验收标准6、同类工程施工经验二、编制说明1、置换目的：本项目工艺介质为易燃易爆介质，为确保生产安全，在导气前必须对装置系统进行置换。
2、置换对象：装置系统内介质为沼气、天然气、甲烷、解析气、回收气的管道（管线号字头为PG、FG、VT者），及与其相连的设备、阀门、导压管等3、置换介质：氮气（纯度≥99%）4、置换合格标准：氧含量＜2%三、置换操作说明1、置换时机：氮气置换工作应在系统试压、吹扫合格；转动设备单体试车完成；水联动试车结束之后（即沼气导入系统之前）进行2、相关介质特性：工艺介质：爆炸极限;上限：15%（与空气的体积比V/V）下限：5%（与空气的体积比V/V）空气重度：1.293氮气重度：1.2513、置换操作方法：1）根据现场实际情况，以置换对象所流经的设备、管线的进、出口总阀为界，划分成若干子区域或子系统。
做为置换单元2）置换单元起点、终点以阀门关闭（有8字盲板的将其转换至关闭状态）与待置换或非置换系统可靠隔离。
3）置换单元氮气充入口、排气口至两端点不得有盲区，否则应增设进、排气阀，进、排气阀与两端点距离不得大于500mm 4）考虑氮气重度小于空气重度，氮气充入口应设在置换单元的高点，排出口应设在置换单元的低点。
5) 如果用氮气钢瓶充气，氮气钢瓶后应加装减压阀，阀后压力调至0.1MPa~0.2MP范围内（0.15MPa为宜）。
6）当置换单元系统内压力升至0.05MPa~0.1MPa后，可打开排气阀缓慢排气，如此操作重复2~3次，同时用便携式气体分析仪在排气口取样分析，取样分析每间隔3~5min进行一次，连续三次氧含量≤2%，为合格7）如果置换单元内有并联管道及设备，应用阀门控制逐调（台）进行，确保没有盲区或死角。
氮气置换施工方案
氮气置换施工方案氮气置换是一种常见的工艺操作，主要用于替换空气中的氧气以防止氧化反应的发生。
在各种工业领域，氮气置换都发挥着重要作用，特别是在化工生产、食品加工、电子制造等领域。
本文将介绍氮气置换的基本原理、施工方案、注意事项等内容。
基本原理氮气置换的基本原理是利用氮气的惰性来替换空气中的氧气。
空气中的氧气是导致物质氧化的主要原因，通过将空间内的空气抽出并注入氮气，可以有效地降低氧气含量，从而减少氧化反应的可能性。
施工方案氮气置换的施工方案通常分为以下几个步骤：1.设备准备：首先需要准备好氮气置换设备，包括氮气储罐、氮气调节阀、氮气输送管道等。
2.空气抽出：将待处理空间内的空气通过抽真空的方式排出，确保空间内氧气含量低于安全标准。
3.氮气注入：连接氮气储罐和输送管道，将氮气缓慢注入待处理空间，直到空间内氮气浓度达到设定数值。
4.搅拌混合：为确保氮气均匀分布在整个空间，可以通过机械风扇或其他方法对空间进行搅拌混合。
5.保持置换状态：在氮气浓度达到要求后，需要保持一段时间以确保氧气与氮气彻底混合，防止氧化反应的发生。
6.检测验证：最后需要进行氮气置换效果的检测验证，确保氮气浓度符合要求，空间内不存在氧气。
注意事项在进行氮气置换施工时，需要特别注意以下几点：•安全防范：氮气具有窒息危险，操作人员必须穿戴好防护装备，确保通风良好。
•施工环境：施工环境需要干燥清洁，避免杂质进入氮气系统影响置换效果。
•操作规范：操作人员应按照操作规程操作设备，严禁私自调节氮气浓度和流量。
•排气处理：氮气置换结束后，需要将置换后的气体排出并进行处理，避免对环境造成污染。
结论氮气置换作为一种常见的工艺操作，在多个领域都有重要应用价值。
通过严格执行施工方案和注意事项，可以有效地实现氮气置换的目的，保障生产过程的安全和质量。
希望本文对氮气置换的施工方案有所帮助。
石油天然气氮气置换原则方案
石油天然气氮气置换原则方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN氮气置换原则方案一、执行标准和规范《天然气管道运行规范》SY/T5922-2003《石油工业动火作业安全规程》SY/T5858-2004《陆上油气田油气集输安全规定》SY/T6320-1997《天然气管道场站氮气置换作业标准》Q/SYXN0291-2008二、置换工艺简述：利用液氮槽车将液氮运送到需要置换的天然气管线、场站等，与车载空温式汽化器连接（当环境温度低于8℃时，需增加水浴式电加热设施），将液氮汽化为常温气体［1m3液氮汽化为687m3氮气（1atm，293k，下同）］注入所需进行置换的设备、管道，在管道末端放空并取样分析。
三、置换方案1.置换方式（1）场站内设备：采用压力稀释法。
（2）已经运行的管线：距整改管段最近的两端阀门之间全管段置换。
（3）即将投运的新管线：采用全管段置换或部分管段注氮方式（加隔离氮气）。
2.注氮点的选择（1）场站内设备：注氮点可根据设备、管线及流程选择在设备的排污阀（或放空阀）上。
（2）已经运行的管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
（3）即将投运的新管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
3.注氮量的确定（1）场站内设备：一般为置换设备、管道水容积的10倍。
（2）已经运行的管线：一般为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
（3）即将投运的新管线：全管段置换为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
长距离管段的置换采用部分注氮方式，一般为置换管段的水容积的20%~30%。
4.置换速度置换速度控制在3~5m/s。
5.置换时间根据测算的注氮量、管道直径、置换控制数度测算注氮时间；对整改管线的置换作业等待建设单位放空点火一般需4~5小时。
6.注氮温度不低于5℃。
7.分析检测点一般设在置换设备、管段的放空管压力表接口上，或根据建设单位要求进行分析。
石油天然气氮气置换原则方案
氮气置换原则方案一、执行标准和规范《天然气管道运行规范》SY/T5922-2003《石油工业动火作业安全规程》SY/T5858-2004《陆上油气田油气集输安全规定》SY/T6320-1997《天然气管道场站氮气置换作业标准》Q/SYXN0291-2008二、置换工艺简述：利用液氮槽车将液氮运送到需要置换的天然气管线、场站等，与车载空温式汽化器连接（当环境温度低于8℃时，需增加水浴式电加热设施），将液氮汽化为常温气体［1m3液氮汽化为687m3氮气（1atm，293k，下同）］注入所需进行置换的设备、管道，在管道末端放空并取样分析。
三、置换方案1.置换方式（1）场站内设备：采用压力稀释法。
（2）已经运行的管线：距整改管段最近的两端阀门之间全管段置换。
（3）即将投运的新管线：采用全管段置换或部分管段注氮方式（加隔离氮气）。
2.注氮点的选择（1）场站内设备：注氮点可根据设备、管线及流程选择在设备的排污阀（或放空阀）上。
（2）已经运行的管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
（3）即将投运的新管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
3.注氮量的确定（1）场站内设备：一般为置换设备、管道水容积的10倍。
（2）已经运行的管线：一般为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
（3）即将投运的新管线：全管段置换为置换管段水容积的倍，DN200以下的管线为置换管段水容积的5倍。
长距离管段的置换采用部分注氮方式，一般为置换管段的水容积的20%~30%。
4.置换速度置换速度控制在3~5m/s。
5.置换时间根据测算的注氮量、管道直径、置换控制数度测算注氮时间；对整改管线的置换作业等待建设单位放空点火一般需4~5小时。
6.注氮温度不低于5℃。
7.分析检测点一般设在置换设备、管段的放空管压力表接口上，或根据建设单位要求进行分析。
8.分析检验方法（1）分析检验方法：采用气相色谱法进行检验分析，仪器型号为SP-Z05和T04气相色谱仪，可分析管道气中的甲烷、氮气、氧气等组分，在5分钟内可完成一个样品的分析。
氮气置换方案(最新整理)

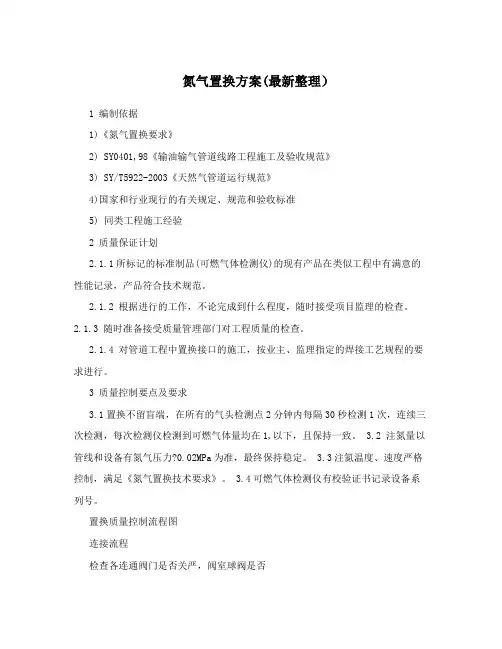

氮气置换方案(最新整理）1 编制依据1)《氮气置换要求》2) SY0401,98《输油输气管道线路工程施工及验收规范》3) SY/T5922-2003《天然气管道运行规范》4)国家和行业现行的有关规定、规范和验收标准5) 同类工程施工经验2 质量保证计划2.1.1所标记的标准制品(可燃气体检测仪)的现有产品在类似工程中有满意的性能记录，产品符合技术规范。
2.1.2 根据进行的工作，不论完成到什么程度，随时接受项目监理的检查。
2.1.3 随时准备接受质量管理部门对工程质量的检查。
2.1.4 对管道工程中置换接口的施工，按业主、监理指定的焊接工艺规程的要求进行。
3 质量控制要点及要求3.1置换不留盲端，在所有的气头检测点2分钟内每隔30秒检测1次，连续三次检测，每次检测仪检测到可燃气体量均在1,以下，且保持一致。
3.2 注氮量以管线和设备有氮气压力?0.02MPa为准，最终保持稳定。
3.3注氮温度、速度严格控制，满足《氮气置换技术要求》。
3.4可燃气体检测仪有校验证书记录设备系列号。
置换质量控制流程图连接流程检查各连通阀门是否关严，阀室球阀是否全开，各连接流程做严密性试验，合格后进入下道工序。
注入氮气根据施工方案计算好的用氮量和损失量，准备充足的氮气，根据管径和氮气温度控制注氮速度。
巡线，各站点监测在沿线各个阀室用测氧仪检测氧气的含量，以确定氮气含量和氮气到达的位置，以每个测试点氧含量2%为合格。
末站监测，放空在氮气到达末端后，封闭末端并打开放空阀门，同时检测氧气浓度，氧气含量2%后，充氮置换合格，关闭放空阀，停止注氮。
封闭管线4 施工部署施工指导思想我们的置换施工指导思想是在确保符合QHSE相关要求下，不惜一切人力物力，视项目建设所需，确保工程质量达到要求，确保干燥置换施工进度按计划和项目总体要求进行。
根据项目输气支线工程特点，我们制定出如下施工总部署:1)根据各工序特点，合理安排施工步骤，使各工序环环紧扣先全部完成线路的降压放空，再进行充氮置换。
氮气置换方案
氮气置换方案目录：1. 氮气置换方案的定义及作用1.1 氮气置换方案是什么1.2 氮气置换的作用2. 氮气置换方案的实施步骤2.1 确定置换目标2.2 准备工作2.3 进行置换操作2.4 检查与确认3. 氮气置换方案的优势3.1 提高存储效果3.2 延长食品保质期3.3 防止氧化变质4. 氮气置换方案的应用领域4.1 食品行业4.2 医药行业4.3 气象领域氮气置换方案的定义及作用氮气置换方案是指通过向容器内注入氮气，将其中的空气或其他气体排出，达到保护产品的目的。
氮气可以有效隔绝氧气和水分，延缓食品、药品等产品的氧化变质速度，从而延长其保质期。
氮气置换的作用氮气置换可以将容器内的氧气含量降低到很低的水平，防止食品或药品与氧气发生氧化反应，避免产品变质，保持其原有的营养价值和品质。
氮气置换方案的实施步骤在实施氮气置换方案时，首先需要确定清洁、无污染的置换目标，然后进行准备工作，包括准备氮气气源及相关设备。
接下来，进行置换操作，将氮气注入容器内，同时排出其中的氧气。
最后，进行检查与确认，确保置换效果符合要求。
氮气置换方案的优势氮气置换方案可以显著提高食品的存储效果，延长产品的保质期，避免产品因氧化而变质。
同时，氮气置换还可以保持产品的原味和营养价值，提高产品的市场竞争力。
氮气置换方案的应用领域氮气置换方案在食品行业、医药行业以及气象领域都有着广泛的应用。
在食品行业，氮气置换常用于保鲜蔬果、肉类等易氧化食品；在医药行业，氮气置换被用于保护药品的药效；在气象领域，氮气置换被应用于气象探测器的保护。
氮气置换方案11[1].24
![氮气置换方案11[1].24](https://img.taocdn.com/s3/m/469b0e15581b6bd97f19ea8b.png)
攀枝花市创盛粉末冶金有限责任公司氨分解系统氮气置换方案编制：审核：批准：攀枝花市创盛粉末冶金有限责任公司2017/2/211.1 系统组成攀枝花市创盛粉末冶金有限责任公司还原炉气体系统由一台30M3制氮机系统，150M3氨分解及纯化系统，50M3液氨储罐组成。
氨站系统是液氨卸装、储存场所，卸装液氨时液氨通过输氨泵输送储存在氨储罐中，还原炉需要的气氛，经氨输送管路由150M3氨分解及纯化系统产生并经管道输送到炉内。
因氨属于易燃易爆物质在系统注氨前必须对整个氨管路及设备先进行氮气置换。
1.2 氨性质1.2.1物理性质：状态气体( 常温, 常压)，液体( 常温, 加压)颜色无色气味使呼吸阻塞样的刺激味比重0.5692 ( 气体, 空气重度= 1 时)0.676 ( 液体，≦-33.4 ℃时)沸点-33.4 ℃融点 -77.7 ℃燃点 651 ℃爆炸极限与空气混合 15 ~ 28 % （体积）与氧气混合 14.8 ~ 79 % （体积）O ( 在 0 ℃时, 1 atm )溶解度 47.3 克/100克H2O ( 在 20 ℃时, 1 atm )34.6 克/100克H2临界温度 132.4 ℃临界压力 115.5 atm1.2.2 化学性质可燃性液氨在常温常压下是气体。
虽然在空气中难以燃烧, 但在气中持续接触火源, 便会发出黄绿色的火焰，燃烧后生成氮和水。
引火性虽然引火的危险性较少, 但要注意对火慎重。
燃烧性氨的燃点是 651 ℃。
通常不易燃烧。
但在空气中, 即使没有火源,当加热到该温度以上时也会立刻燃烧。
爆炸性氨按一定的比例在与空气或氧气混合的状态下, 遇火源即刻爆炸。
与其它可燃性气体相比较, 虽然氨爆炸的范围比较窄, 因此以认为爆炸的危险性较低。
但一旦进入爆炸范围, 那是极其危险的。
故而对氨的处置必须十分慬慎。
另外, 液氨与卤素氟、氯、溴、碘、强酸接触，会发生剧烈反应而爆炸、飞溅。
腐蚀性对铜、铜合金等有强烈的腐蚀性，氨系统中不宜使用铜质另件。
氮气置换方案-氮气置换
氮气置换技术方案1 编制依据1）《氮气置换要求》2）SY0401 －98《输油输气管道线路工程施工及验收规范》3）SY/T5922-2003 《天然气管道运行规范》4）国家和行业现行的有关规定、规范和验收标准5）同类工程施工经验2 质量保证计划2.1.1 所标记的标准制品（可燃气体检测仪）的现有产品在类似工程中有满意的性能记录，产品符合技术规范。
2.1.2 根据进行的工作，不论完成到什么程度，随时接受项目监理的检查。
2.1.3 随时准备接受质量管理部门对工程质量的检查。
2.1.4 对管道工程中置换接口的施工，按业主、监理指定的焊接工艺规程的要求进行。
3 质量控制要点及要求3.1 置换不留盲端，在所有的气头检测点2 分钟内每隔30 秒检测1 次，连续三次检测，每次检测仪检测到可燃气体量均在1％以下，且保持一致。
3.2注氮量以管线和设备有氮气压力》0.02MPa为准，最终保持稳定。
3.3注氮温度、速度严格控制，满足《氮气置换技术要求》3.4可燃气体检测仪有校验证书记录设备系列号。
置换质量控制流程图4施工部署施工指导思想我们的置换施工指导思想是在确保符合QHSE相关要求下，不惜一切人力物力，视项目建设所需，确保工程质量达到要求，确保干燥置换施工进度按计划和项目总体要求进行。
根据项目输气支线工程特点，我们制定出如下施工总部署:1 ）根据各工序特点，合理安排施工步骤，使各工序环环紧扣先全部完成线路的降压放空，再进行充氮置换。
2）合理调配施工人员和设备在置换施工时实行各工序流水线作业，逐段推进的方式。
准备工作如场地清理平整、平整，设备倒场就位、流程连接、注氮工作分别交给专门机组完成。
可燃气体检测由检测组独立承担。
5总体施工方案5.1总体施工流程5.2置换开展的必要条件及准备1. 全线路天然气降压、放空。
2. 临时用地、施工审批等各项手续办妥；临时用电、工农关系等协调完毕。
3. 置换的设备、机具、仪器、人员就位，流程连接完毕。
储罐及管路氮气置换步骤
储罐及管路氮气置换步骤
置换基本原则:
先置换储罐，储罐置换合格后保留少量液氮，再置换其他管路及储罐增压汽化器和卸车汽化器，按工艺管道布置看可以将全部天然气置换不留死角；置换时逐台进行。
置换步骤：
一、 置换储罐主体： 液氮槽车连接进液管→
)(开上进液阀先打开下进液阀，再微氮气道
按进液流程打通进液管→罐体→打开BOG 放
空阀E →放空管→放空气化器→三次）检测含燃气量高空放空(→合格结束
→关闭放空阀→保压0.1Mpa →关闭进液阀→置换结束。
以上过程可能需多次进行，直到置换合格，置换合格后还要卸进约2吨液氮，使贮罐保持冷罐及续后管道置换用氮气。
二、 置换贮罐增压器：打开增压阀→打开旁通阀→拆除DN25安全阀→
三次）检测含燃气量用胶管往外放空(→合格结束
三、 置换液位计、压力计连接管道：松开液位计上下阀连接处即可 四、 置换排液管段：打开排液阀→打开残液泄漏阀→松动安全阀接头→放
空管
五、 气体通过管段：打开气体通过阀V8→打开旁通阀→打开气体通过阀V9→松开减压阀两端螺母→检测含燃气量（三次）→合格结束
六、 置换进液总管段：逐一打开10台贮罐进液管残液放空阀→打开贮罐进
液阀→检测含燃气量（三次）→打开进液总管安全放空旁通阀→检测含燃气量（三次）→合格结束
（关闭进液总管安全放空旁通阀、贮罐进液管残液放空阀）
七、 置换BOG 管道及卸车汽化器：储罐置换结束→BOG 汽化器后的阀前增加
盲板→打开阀前平衡阀→⎪⎭
⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧→→→→→通阀─打开汽化器安全放散旁总阀────打开卸车台───打开卸车台增压阀──松动法兰阀打开储罐前BOG BOG →检测放散→合格结束
八、。
氮气置换专项方案
XXXX工程氮气置换专项方案编制：校对：批准：XX公司日期：XXXXX年07月17日目录1.0 工程概况 (3)2.0 编制依据 (3)3.0 氮气置换规划 (3)3.1 氮气置换布局 (3)3.2 氮气置换要求及做法 (3)4.0 人员安排、职责及物质分配 (4)4.1 氮气置换领导小组 (4)4.2 工艺仪表组 (4)4.3 检测组 (5)4.4 抢险保运组 (5)5.0 所需仪器设备工具 (6)6.0 置换准备 (6)7.0 氮气置换实施 (7)7.1 球罐氮气置换 (7)7.2 收球筒区氮气置换 (7)7.3 站内工艺氮气置换 (7)7.4 集输管道及5个集气站站内工艺氮气置换 (8)7.5 公用系统氮气置换 (8)7.6 其它 (10)8.0 安全措施 (10)X 氮气置换专项方案1.0 工程概况。
管道按设计和施工验收规范要求进行吹扫、强度和严密性试压，各种调压、计量等管道附件已按要求安装完毕后，具备氮气置换条件。
为防止天然气装置投产时天然气和空气混合形成爆炸混合物，系统投运前用氮气对所有设备、管道进行氮气置换。
氮气置换由EPC人员操作，采气一厂和监理单位相关人员监督及确认。
2.0 编制依据2.1XX施工蓝图。
2.2《石油天然气管道安全规程》（SY/T6186-2007）。
3.0 氮气置换规划●根据本工程的工艺流程，对天然气系统按系统分别置换；●4座球罐泄露试验采用液氮进行，试验完成后氮气留存在球罐内，作为氮气置换的气源，采用新建的制氮机撬（Q-41003 80m³/h）作为补充氮气气源；●首先将站内新建高低压放空管道进行氮气置换；通过放空管道将收球筒区完成氮气置换；●天然气处理站工艺管道从收球筒区按照流程依次进行各单体氮气置换；3.1 氮气置换布局氮气置换氮气来源、氮气注入点、检测点和排放点相见下表。
氮气置换情况说明表3.2 氮气置换要求及做法置换前确认所有阀门为关闭状态，所有8字盲板处于正确状态，所有附件安装完毕，所有安全阀前后阀门严禁开启。
氮气置换施工方案
氮气置换施工方案1. 引言氮气置换是一种常用的工程施工技术，用于替代空气中的氧气，降低空气中的含氧量，以减少火灾和爆炸的发生概率。
本文将介绍氮气置换的施工方案，包括施工准备、实施步骤和注意事项等。
2. 施工准备在进行氮气置换施工前，需要进行一系列的准备工作，确保施工的安全性和顺利进行。
2.1 确定置换对象首先需要确定需要进行氮气置换的对象，包括仓库、管道、储罐等。
根据不同对象的特点，确定置换的方法和具体步骤。
2.2 确定置换区域确定需要进行氮气置换的区域范围，包括确定施工区域的边界和进入禁区的控制措施。
确保施工期间人员和设备的安全。
2.3 准备氮气源准备氮气源是氮气置换施工的重要环节。
根据施工需要，选择适合的氮气供应方式，包括从外部供应、现场生产等。
2.4 确定施工人员根据施工的复杂程度和安全要求，确定施工所需人员的数量和技术要求。
确保施工人员具备必要的技能和安全意识。
2.5 准备施工设备根据施工需要，准备必要的施工设备，包括氮气供应设备、检测仪器、通风设备等。
确保施工设备的正常工作和可靠性。
3. 实施步骤在施工准备工作完成后，可以开始进行氮气置换的实施。
本节将介绍氮气置换的具体步骤和操作要点。
3.1 设置安全标识在施工区域周围设置明显的安全标识，警示他人注意施工区域，并防止未经许可的人员进入。
3.2 启动氮气供应设备根据准备工作中所准备的氮气源，启动氮气供应设备并确保其正常工作。
监测氮气供应的稳定性和氮气的纯度。
3.3 开始氮气置换根据施工对象和置换需求，按照预定的顺序开始进行氮气置换。
根据需要，施工人员可能需要进入置换区域进行操作。
3.4 监测和调整在置换过程中，及时监测氮气置换的效果，根据检测数据对置换参数进行调整。
确保置换的效果达到要求。
3.5 结束置换当完成所需的置换任务后，关闭氮气供应设备，并进行最后一次的检测，确保置换区域的氧气含量达到要求。
4. 注意事项在进行氮气置换施工时，需要注意以下事项，确保施工的安全性和有效性。
氮气置换方案(第三版)
**燃气工程氮气置换施工方案编制：校对：批准：****石油工程有限公司2013 年 9 月 6 日广玺燃气工程氮气置换方案第一章工程概况广玺燃气工程目前已竣工，管径为Φ 273³6.4 全线约 13.5 公里。
所有管道已按设计和施工验收规范要求进行强度和严密性试压，并已按相关规范要求进行管道吹扫和干燥，各种调压、计量等设备已按要求安装，并符合设计要求。
在配套工程已竣工验收合格的前提下，按照工程进度计划和工艺要求，要对天然气管道进行氮气置换工作。
第二章编制采用的标准、规程、相关文件一、采用的标准、规程和相关文件1、管网竣工图2、管道强度、严密性试压及吹扫记录3 、《城镇燃气输配工程及验收规范》 (CJJ33－2005)4 、《石油天然气站内工艺管道工程及验收规范》 (SY0402－2000)5 、SY/T5922-2003 《天然气管道运行规范》6 、SY0401－98 《输油输气管道线路工程施工及验收规范》7、国家和行业现行的有关规定、规范和验收标准二、方案实施的目的和依据氮气为惰性气体，具有不燃性，可切断气源，冷却容器。
由于天然气与空气混合后极易发生爆炸(天然气在空气中浓度的爆炸上下限分别是 5%和 15%)，所以天然气管道在正式通入天然气前需要对管道中的空气进行置换。
将管道中的空气和天然气隔开，使天然气与空气不直接混合，达到安全投产的目的。
本方案编制是根据广玺燃气工程实际情况；并结合我单位以往对天然气输气管道投产氮气置换施工经验编制。
第三章氮气置换组织机构和各组职责一、组织机构注氮工程的指挥小组，是注氮施工的决策层和管理层。
指挥小组从整体把握整个注氮工程，使工期按预定的目标进展，对工程的工期、质量、安全进行控制。
注氮施工分一个注氮组和一个投产保驾组，故组织安排如下：指挥组组长： *** 负责整个注氮施工协调与指挥安全总监： **** 负责整个注氮施工 HSE技术总监： **** 负责技术工作液氮供应： *** 负责注氮施工中设备的液氮供应后勤主管： **** 负责整个注氮工程的后勤保障以及资料的管理施工小组组成队长： **** 成员： **** ****等人二、各组职责1．指挥组(1)接受甲方的指挥；(2) 负责注氮工程的管理和指挥；液氮加热泵车、液氮资源的落实，合同的签订、人员的调配、后勤的保障等 ;(3) 负责指挥部注氮指令的传达和液氮运输车辆、施工车辆、液氮加热泵车的调度指挥；(4)负责注氮工程参战人员的统一调配；(5)负责注氮工程各种突发事件的处理，并及时向甲方汇报；(6)负责注氮工程的安全、技术交底及 HSE 工作的管理。
氮气置换方案-氮气置换
氮气置换方案-氮气置换氮气置换技术方案1 编制依据1）《氮气置换要求》2）SY0401 －98《输油输气管道线路工程施工及验收规范》3）SY/T5922-2003 《天然气管道运行规范》4）国家和行业现行的有关规定、规范和验收标准5）同类工程施工经验2 质量保证计划2.1.1 所标记的标准制品（可燃气体检测仪）的现有产品在类似工程中有满意的性能记录，产品符合技术规范。
2.1.2 根据进行的工作，不论完成到什么程度，随时接受项目监理的检查。
2.1.3 随时准备接受质量管理部门对工程质量的检查。
2.1.4 对管道工程中置换接口的施工，按业主、监理指定的焊接工艺规程的要求进行。
3 质量控制要点及要求3.1 置换不留盲端，在所有的气头检测点2 分钟内每隔30 秒检测1 次，连续三次检测，每次检测仪检测到可燃气体量均在1％以下，且保持一致。
3.2注氮量以管线和设备有氮气压力》0.02MPa为准，最终保持稳定。
3.3注氮温度、速度严格控制，满足《氮气置换技术要求》3.4可燃气体检测仪有校验证书记录设备系列号。
置换质量控制流程图4施工部署施工指导思想我们的置换施工指导思想是在确保符合QHSE相关要求下，不惜一切人力物力，视项目建设所需，确保工程质量达到要求，确保干燥置换施工进度按计划和项目总体要求进行。
根据项目输气支线工程特点，我们制定出如下施工总部署:1 ）根据各工序特点，合理安排施工步骤，使各工序环环紧扣先全部完成线路的降压放空，再进行充氮置换。
2）合理调配施工人员和设备在置换施工时实行各工序流水线作业，逐段推进的方式。
准备工作如场地清理平整、平整，设备倒场就位、流程连接、注氮工作分别交给专门机组完成。
可燃气体检测由检测组独立承担。
5总体施工方案5.1总体施工流程5.2置换开展的必要条件及准备1. 全线路天然气降压、放空。
2. 临时用地、施工审批等各项手续办妥；临时用电、工农关系等协调完毕。
3. 置换的设备、机具、仪器、人员就位，流程连接完毕。
石油天然气氮气置换原则方案
氮气置换原则方案一、执行标准和规范《天然气管道运行规范》SY/T5922-2003《石油工业动火作业安全规程》SY/T5858-2004《陆上油气田油气集输安全规定》SY/T6320-1997《天然气管道场站氮气置换作业标准》Q/SYXN0291-2008二、置换工艺简述：利用液氮槽车将液氮运送到需要置换的天然气管线、场站等，与车载空温式汽化器连接（当环境温度低于8℃时，需增加水浴式电加热设施），将液氮汽化为常温气体［1m3液氮汽化为687m3氮气（1atm，293k，下同）］注入所需进行置换的设备、管道，在管道末端放空并取样分析。
三、置换方案1.置换方式（1）场站内设备：采用压力稀释法。
（2）已经运行的管线：距整改管段最近的两端阀门之间全管段置换。
（3）即将投运的新管线：采用全管段置换或部分管段注氮方式（加隔离氮气）。
2.注氮点的选择（1）场站内设备：注氮点可根据设备、管线及流程选择在设备的排污阀（或放空阀）上。
（2）已经运行的管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
（3）即将投运的新管线：注氮点选择配气站（井站）发（收）球筒上的放空阀处。
3.注氮量的确定（1）场站内设备：一般为置换设备、管道水容积的10倍。
（2）已经运行的管线：一般为置换管段水容积的1.5倍，DN200以下的管线为置换管段水容积的5倍。
（3）即将投运的新管线：全管段置换为置换管段水容积的1.8倍，DN200以下的管线为置换管段水容积的5倍。
长距离管段的置换采用部分注氮方式，一般为置换管段的水容积的20%~30%。
4.置换速度置换速度控制在3~5m/s。
5.置换时间根据测算的注氮量、管道直径、置换控制数度测算注氮时间；对整改管线的置换作业等待建设单位放空点火一般需4~5小时。
6.注氮温度不低于5℃。
7.分析检测点一般设在置换设备、管段的放空管压力表接口上，或根据建设单位要求进行分析。
8.分析检验方法（1）分析检验方法：采用气相色谱法进行检验分析，仪器型号为SP-Z05和T04气相色谱仪，可分析管道气中的甲烷、氮气、氧气等组分，在5分钟内可完成一个样品的分析。
氮气置换(工艺说明)
氮气置换工艺主要分以下两个流程1）氮气置换管路中的空气2）甲醇蒸汽置换管路中的氮气一、全线氮气分段置换方法1、置换原则、范围与合格标准(1) 置换原则:分段置换,一般每段长度为5～20 km ,建议以阀间为界。
(2) 置换范围:起点为首站(发球筒)经管线各个截止阀门至末站内收球筒。
(3) 氮气置换合格标准:管道内混合气体中的氮气体积百分比大于98 %(即氧气体积含量小于2 %) ,并且连续3 次(间隔为5 min) 对放气口取样都低于此值时,置换合格。
2、氮气置换步骤(1) 管线第一段(首站发球筒至某个截止阀门“A”)①确认“A”阀门处于关闭状态;②在“A”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开放球筒后的阀门;⑤用制氮车（风机）将高纯度氮气(99.9 %) 从首站发球筒注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格,并作好记录;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第一段置换结束。
(2) 管线第二段(阀门“A”—阀门“B”)①确认“B”阀门处于关闭状态;②在“B”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开“A”阀门;⑤用制氮车（风机）将高纯度氮气(99.9 %) 从首站经第一段管道注入第二段管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格;⑥关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性;⑦第二段置换结束。
(3) 管线第三段、第四段⋯⋯(“B”—“C”阀门、⋯⋯) ,依次重复上次过程,直到最后一段置换完成。
(4) 管线全线氮气置换合格后,应使管线内氮气的压力保持正压力。
为此继续用制氮车将高纯度氮气(99.9 %) 从首站注入管线内,当氮气的压力大于0.05 MPa 时,停止注入氮气,然后静置6 h 以上。
最后在收球筒放气口处用磁氧分析仪检测,测得管线收球筒出口处气体氧气体积含量小于2 % ,管线全线氮气置合格。
氮气置换方案
氮气置换方案1. 简介氮气置换是一种常用的工艺，可以将空气中的氧气和水分排除，使用纯净的氮气取而代之。
氮气置换主要应用于以下领域：实验室、工业生产、食品加工、电子行业等。
本文将介绍氮气置换的原理、操作步骤以及常见应用，以帮助读者更好地理解氮气置换方案。
2. 氮气置换的原理氮气置换的原理是利用氮气比空气中的氧气和水分更稳定，可靠的特性。
在空气中加入适量的氮气后，空气中的氧气和水分会被稀释，从而有效降低氧气、水分导致的反应、氧化、腐蚀等问题的发生。
3. 氮气置换的操作步骤以下是进行氮气置换的常规操作步骤：步骤1：准备设备和材料•氮气源：可以使用氮气气瓶或氮气发生器等设备。
•氮气传送管：将氮气从源头传送至待置换的区域。
步骤2：处理区域清洁将待置换的区域进行清洁，清除杂物和灰尘，确保操作环境干净。
步骤3：移动被置换物如果需要置换的是设备或容器内的物品，则需要移动物品至置换区域。
确保移动时注意物品的安全，并避免物品受损。
步骤4：连接氮气源与处理区域将氮气传送管连接至氮气源和处理区域。
确保连接处安全紧固，防止氮气泄漏。
步骤5：启动氮气供应启动氮气供应装置，调节氮气流量，将纯净的氮气传送至处理区域。
可以通过监测氧气和水分的浓度来调节氮气流量。
步骤6：置换过程在氮气供应的过程中，持续传送纯净的氮气至处理区域，将空气中的氧气和水分逐渐排除。
置换的时间长度会根据置换区域的大小和需要置换的程度而有所不同。
步骤7：结束置换当置换过程结束后，关闭氮气供应装置，断开氮气传送管，将设备或容器移回原位。
4. 氮气置换的常见应用氮气置换在许多领域得到广泛应用，以下是一些常见的应用场景：实验室中的许多实验、样品制备和储存都需要纯净的气氛，以防止实验物质受到氧化、水分影响。
氮气置换可以有效降低实验室湿度和氧气浓度，从而保证实验的准确性和稳定性。
工业生产许多工业生产过程中需要进行气氛调控，以保证产品质量和生产环境的安全性。
氮气置换常用于金属加工、化学品生产、油漆喷涂等过程，帮助减少氧气和水分对生产物品的负面影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
槽车氮气置换方案
1.氮气置换方案
氮气置换是以氮气为煤介置换设备内空气的方法，并对设备进行惰性气体保护的一种技术。
通过氮气的惰性保护，可大大增加设备操作的安全性。
本方案以液氮为媒介对罐内进行充氮保护。
2.氮气置换装置的组成
1）氮源：
液氮，由液氮车供给、氮气钢瓶、外购；
2）氮气连接管：
用来连接被置换槽车和液氮车的管线，在管的两端设有快速接头，管线与管线之间有快速接头连接，在氮气连接管线与氮气车连接端设有压力表、控制阀门等。
3）排气管：
用来排放置换出来的槽车内气体，在罐顶位置安装，并用阀门控制。
3、槽车置换步骤
1）将氮气源与被置换槽车连接。
2）开启进气阀门，对储罐通入氮气。
3）同时打开槽车上部排空阀，让气体排出，约10分钟后关闭排空阀，槽车充氮。
4）槽车内充气压力到0.2Mpa后，关闭氮气源和输送管上的阀门，稳压后排放。
5）依次重复操作，直到取样分析系统内气体含氧小于2.5%为止。
（如没有相关检测设备，可用塑料带收集，在站外上风口，采用点火方式检测，无火状况下为合格。
）6）拆除氮气源，封闭槽车。
4、安全注意事项
1）氮气置换空气时需用含氧仪检测，连续三次含氧量为1%为合格。
完成氮气置换空气后，再用天然气置换氮气。
2）置换工作不宜选择在晚间和阴天进行。
因阴雨天气压较低，置换过程中放散的天然气不易扩散，故一般选在晴朗的上午为好。
风量大的天气虽然能加速气体的扩散，但应注意下风向外的安全措施。
3）在换气开始时，置换气体的压力不能快速升高。
在开启阀门时应逐渐进行，施工现场阀门启闭应由专人控制并听从指挥的命令。
5、应急预案
1）天然气泄漏应急预案
计量站和接口阀法兰或螺栓处轻微泄漏：
试压投产人员在置换投气期间在站内不停地巡检和检测，一旦发现站内法兰或螺栓处存在天然气轻微泄漏（听见有漏气声或可燃气体报警能检测到甲烷存在），应立即报告现场指挥，现场指挥可以根据现场情况，采取如下措施：
(1)在工艺允许的情况下，上报投产领导小组同意，切换至备用管路，隔离漏气的设施或管线，并在出入口竖警示牌“危险―此处天然气泄漏”。
(2)对于有把握处理的轻微泄漏，利用防爆工具对螺栓进行紧固处理；
(3)对于没有把握处理的泄漏应上报投产领导小组，由投产领导小组命令施工单位保产人员到现场处理，根据泄漏情况进行紧固或更换垫片。
(4)在处理过程中，要加强安全监护，紧固力量要均匀，对于没有把握的操作不能蛮干，以免造成更大的破坏。
6、所需仪器设备工具：
1）燃气浓度报警仪（或塑料袋）；2）各类紧固工具；
3）灭火器、消防水带；
4）焊接工具。
