电镀工艺流程
电镀生产工艺流程
电镀生产工艺流程
1.原材料准备：
首先需要准备电镀原材料，包括金属材料需要电镀的零件、电解液、电极等。
2.表面准备：
将待电镀零件进行表面清洗，去除表面的油污、灰尘和氧化物，以便电镀液更好地与表面接触。
清洗方法包括溶剂清洗、酸洗和碱洗等。
3.预处理：
预处理是为了提高电镀层与基材的结合力和均匀性。
常见的预处理方法包括活化、脱脂、除锈等。
4.电解液配制：
根据所需的电镀层的性能和要求，选择合适的电解液，并按照一定的配方和浓度进行调配。
5.电解槽组装：
将电解液倒入电解槽中，并安装电极和待电镀零件。
电极通常是一个导电性好且不会被电解液腐蚀的金属材料，例如铜。
6.电镀：
将电解槽中的电极接通电源，通过电解作用，金属离子在电解液中被氧化，转化为金属原子或金属离子，然后被还原到带电极上，形成金属沉积。
7.定型：
经过一段时间的电镀后，电镀层会逐渐增厚，达到所需的厚度后，将
待电镀零件从电解槽中取出，进行冲洗和干燥。
8.表面处理：
根据实际需求，对电镀层进行进一步的处理，如抛光、喷漆等，以提
高电镀层的光泽度和装饰性。
9.质检：
对镀件进行质量检验，包括外观质量检验、厚度检测、附着力测试等。
10.包装和出厂：
经过质检合格的电镀件，进行包装，以防止在运输和存储过程中的损坏。
然后出厂销售或使用。
以上是一种常见的电镀生产工艺流程，根据不同的金属材料和要求，
工艺流程可能会有所不同。
电镀行业工艺流程

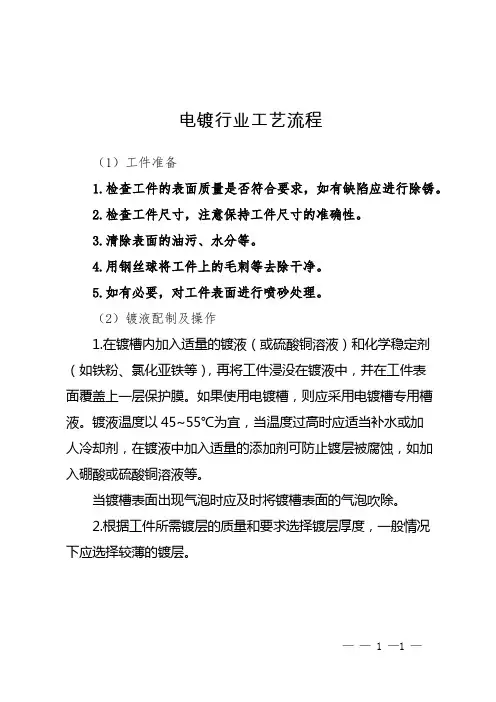

电镀行业工艺流程
（1）工件准备
1.检查工件的表面质量是否符合要求，如有缺陷应进行除锈。
2.检查工件尺寸，注意保持工件尺寸的准确性。
3.清除表面的油污、水分等。
4.用钢丝球将工件上的毛刺等去除干净。
5.如有必要，对工件表面进行喷砂处理。
（2）镀液配制及操作
1.在镀槽内加入适量的镀液（或硫酸铜溶液）和化学稳定剂（如铁粉、氯化亚铁等），再将工件浸没在镀液中，并在工件表
面覆盖上一层保护膜。
如果使用电镀槽，则应采用电镀槽专用槽液。
镀液温度以45~55℃为宜，当温度过高时应适当补水或加
人冷却剂，在镀液中加入适量的添加剂可防止镀层被腐蚀，如加入硼酸或硫酸铜溶液等。
当镀槽表面出现气泡时应及时将镀槽表面的气泡吹除。
2.根据工件所需镀层的质量和要求选择镀层厚度，一般情况下应选择较薄的镀层。
—— 1 —1 —。
电镀工艺流程
电镀工艺流程资料(一)ⅠCu流程：上料→酸浸（1）→酸浸（2）→镀铜→双水洗→抗氧化→水洗→下料→剥挂架→双水洗→ⅡCu流程：上料→清洁剂→双水洗→微蚀→双水洗→酸浸→镀铜→双水洗→℃以上。
在材质上，则须对耐腐蚀性进行了解，避免超出特性极限，对镀铜而言，石英及铁弗龙都是很适合的材料。
电镀工艺流程资料(二)°斜角移动为佳，但一般都采有用垂直向摆动，较佳的位移量约在0.5~1.8m/min，而每st roke长约5~15cm之间。
在设定条件时，应注意不可造成因频率过高，使板子本身摆动，而减小孔内药液穿透量。
a. 过滤粒径：一般采用5u或10u滤蕊。
若非环境控制良好，使用更小滤蕊可能造成滤材更换，损耗过多。
b. 材质有多种材质供选择，不同系统光泽剂会有不同之限制，其中PP最具体广用性。
c. Leaching：即便为适用材质之滤蕊，亦须经过Leaching处理（热酸碱浸洗程序）。
a. 整流器最上限、最下限相对容易10%，系不稳定区域，应避免使用。
“局部阳极”≥99.9% P:0.04~0.06% O≤0.05%Fe≤0.003% S≤0.003% Pb≤0.002%Sb≤0.002% AS≤0.001% N≤0.002%b. 可能状态下尽量不要使用钛篮，因为钛篮将造成 Carriey或High Current Dewsity Brightener增加约20%的消耗，而不使用钛篮的状态，则须注意使阳极高出液面1~2英寸。
c. 对阳极袋的考虑，基本上与滤蕊相同，一般常用Napped p.p或Dynel，并可考虑双层使用，唯阳极袋须定期清洗，以避免因过量的阳极污泥造成阳极极化。
d. 一般均认为阴阳极之比例应在1.5~2︰1,但由于高速镀槽之推出，较佳的考虑是，控制阳极的相对电流密度小于20ASF，来决定阳极的数量，在使用钛篮的状态，其面积的计算，约为其（前+左+右）面积之1.4倍，亦即以钛篮正面积核算其电流密度约应小于40ASF。

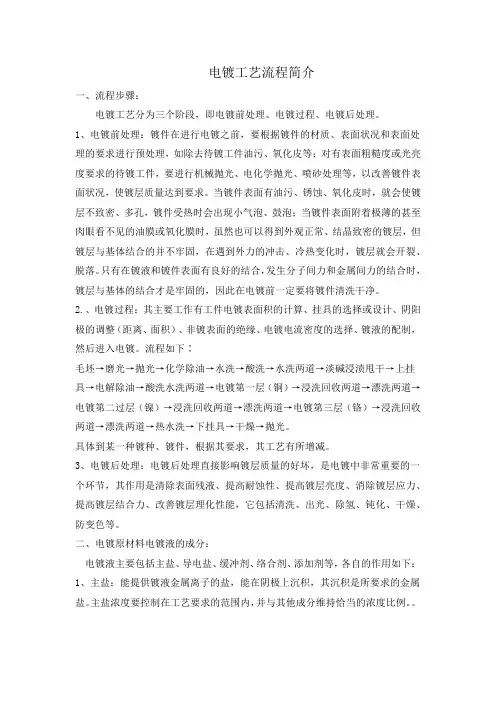

电镀工艺流程简介
电镀工艺流程简介一、流程步骤：电镀工艺分为三个阶段，即电镀前处理、电镀过程、电镀后处理。
1、电镀前处理：镀件在进行电镀之前，要根据镀件的材质、表面状况和表面处理的要求进行预处理，如除去待镀工件油污、氧化皮等；对有表面粗糙度或光亮度要求的待镀工件，要进行机械抛光、电化学抛光、喷砂处理等，以改善镀件表面状况，使镀层质量达到要求。
当镀件表面有油污、锈蚀、氧化皮时，就会使镀层不致密、多孔，镀件受热时会出现小气泡、鼓泡；当镀件表面附着极薄的甚至肉眼看不见的油膜或氧化膜时，虽然也可以得到外观正常、结晶致密的镀层，但镀层与基体结合的并不牢固，在遇到外力的冲击、冷热变化时，镀层就会开裂、脱落。
只有在镀液和镀件表面有良好的结合，发生分子间力和金属间力的结合时，镀层与基体的结合才是牢固的，因此在电镀前一定要将镀件清洗干净。
2.、电镀过程：其主要工作有工件电镀表面积的计算、挂具的选择或设计、阴阳极的调整（距离、面积）、非镀表面的绝缘、电镀电流密度的选择、镀液的配制，然后进入电镀。
流程如下∶毛坯→磨光→抛光→化学除油→水洗→酸洗→水洗两道→淡碱浸渍甩干→上挂具→电解除油→酸洗水洗两道→电镀第一层（铜）→浸洗回收两道→漂洗两道→电镀第二过层（镍）→浸洗回收两道→漂洗两道→电镀第三层（铬）→浸洗回收两道→漂洗两道→热水洗→下挂具→干燥→抛光。
具体到某一种镀种、镀件，根据其要求，其工艺有所增减。
3、电镀后处理：电镀后处理直接影响镀层质量的好坏，是电镀中非常重要的一个环节，其作用是清除表面残液、提高耐蚀性、提高镀层亮度、消除镀层应力、提高镀层结合力、改善镀层理化性能，它包括清洗、出光、除氢、钝化、干燥、防变色等。
二、电镀原材料电镀液的成分：电镀液主要包括主盐、导电盐、缓冲剂、络合剂、添加剂等，各自的作用如下：1、主盐：能提供镀液金属离子的盐，能在阴极上沉积，其沉积是所要求的金属盐。
主盐浓度要控制在工艺要求的范围内，并与其他成分维持恰当的浓度比例。

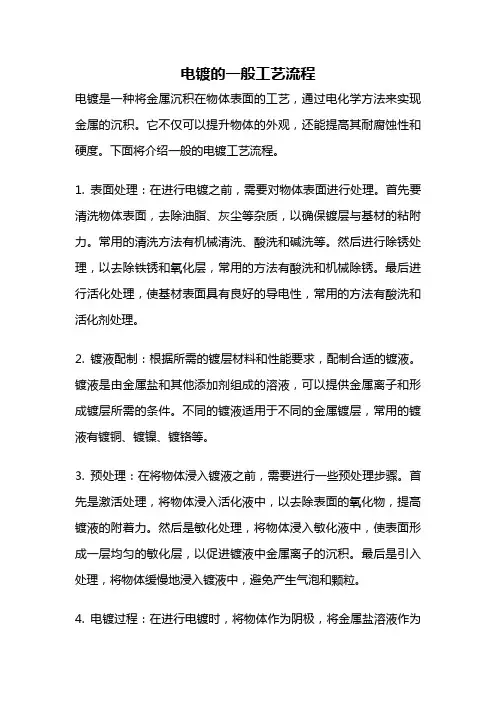

电镀的一般工艺流程
电镀的一般工艺流程电镀是一种将金属沉积在物体表面的工艺，通过电化学方法来实现金属的沉积。
它不仅可以提升物体的外观，还能提高其耐腐蚀性和硬度。
下面将介绍一般的电镀工艺流程。
1. 表面处理：在进行电镀之前，需要对物体表面进行处理。
首先要清洗物体表面，去除油脂、灰尘等杂质，以确保镀层与基材的粘附力。
常用的清洗方法有机械清洗、酸洗和碱洗等。
然后进行除锈处理，以去除铁锈和氧化层，常用的方法有酸洗和机械除锈。
最后进行活化处理，使基材表面具有良好的导电性，常用的方法有酸洗和活化剂处理。
2. 镀液配制：根据所需的镀层材料和性能要求，配制合适的镀液。
镀液是由金属盐和其他添加剂组成的溶液，可以提供金属离子和形成镀层所需的条件。
不同的镀液适用于不同的金属镀层，常用的镀液有镀铜、镀镍、镀铬等。
3. 预处理：在将物体浸入镀液之前，需要进行一些预处理步骤。
首先是激活处理，将物体浸入活化液中，以去除表面的氧化物，提高镀液的附着力。
然后是敏化处理，将物体浸入敏化液中，使表面形成一层均匀的敏化层，以促进镀液中金属离子的沉积。
最后是引入处理，将物体缓慢地浸入镀液中，避免产生气泡和颗粒。
4. 电镀过程：在进行电镀时，将物体作为阴极，将金属盐溶液作为阳极，通过外加电流的作用，使金属离子从阳极迁移到阴极上，形成金属镀层。
电镀过程中需要控制镀液的温度、电流密度和时间等参数，以获得理想的镀层厚度和质量。
5. 后处理：在完成电镀后，还需要进行一些后处理步骤。
首先是冲洗，将镀层表面的残留镀液和杂质冲洗掉，以防止镀层腐蚀或变色。
然后是烘干，将物体放入烘干设备中，使其完全干燥。
最后是抛光，通过机械或化学方法，对镀层进行抛光处理，以获得光滑、亮丽的表面。
电镀的一般工艺流程包括表面处理、镀液配制、预处理、电镀过程和后处理。
每个步骤都非常重要，需要严格控制各项参数，以确保获得理想的镀层效果。
电镀工艺的应用广泛，可以用于改善产品的外观和性能，延长其使用寿命。
电镀工艺流程
电镀工艺流程一、引言电镀是一种广泛应用的表面处理工艺，主要用于增加金属的耐腐蚀性、提高美观性、改变导电性、增强耐磨性等功能。
电镀工艺流程涉及多个步骤，每一个步骤都需要严格控制以确保最终产品的质量和性能。
二、电镀工艺流程1. 前处理前处理是电镀工艺流程的第一步，主要包括表面清洁、除油、除锈、除氧化皮等步骤。
这一步的目的是为了让基材表面干净、平滑，以便后续的电镀操作。
2. 镀前处理镀前处理主要包括浸蚀、活化和预镀等步骤。
这一步的目的是为了进一步提高基材表面的活性，为电镀做好准备。
3. 电镀电镀是工艺流程的核心步骤，主要通过电解的方式在基材表面沉积一层金属。
电镀溶液、电流密度、电镀时间等因素都会影响电镀层的质量和性能。
4. 后处理后处理主要包括清洗、钝化、烘干等步骤。
这一步的目的是为了去除电镀后残留在表面的杂质，提高电镀层的耐腐蚀性和美观性。
5. 检验检验是电镀工艺流程的最后一步，主要通过外观检查、厚度测量、耐腐蚀性测试等手段来检验电镀层的质量和性能。
三、电镀工艺流程的注意事项1.电镀过程中需要严格控制电镀溶液的组成和浓度，以确保电镀层的质量和性能。
2.电镀过程中需要控制电流密度和电镀时间，以避免电镀层出现缺陷。
3.在进行电镀操作前，需要对基材进行充分的前处理和镀前处理，以确保基材表面的活性和清洁度。
4.电镀后需要进行后处理，以去除表面的杂质和提高电镀层的耐腐蚀性。
5.在整个电镀工艺流程中，需要注意安全操作，避免发生意外事故。
四、结论电镀工艺流程是一个复杂而精细的过程，需要严格控制各个步骤的参数和操作，以确保最终产品的质量和性能。
通过合理的前处理、镀前处理、电镀、后处理和检验，可以得到高质量的电镀层，提高产品的使用寿命和美观性。
在实际应用中，还需要根据具体的产品要求和电镀材料，灵活调整和优化电镀工艺流程。
电镀的工艺流程
电镀的工艺流程
电镀是一种将金属离子沉积到基材表面的工艺，可以改善基材的外观、性能和耐腐蚀性。
电镀工艺流程主要包括前处理、电解液制备、电解
沉积、后处理和质量检测等环节。
1. 前处理
前处理是指对基材进行表面清洗和处理，以去除污垢、氧化物和其他
不良物质，为后续的电解液制备和沉积工作做好准备。
前处理包括机
械清洗、碱洗、酸洗等步骤。
2. 电解液制备
电解液是将金属离子输送到基材表面的介质，其成分和配比直接影响
到沉积层的厚度、均匀性和质量。
一般来说，电解液由金属盐溶于水
或有机溶剂中，并加入一定的添加剂以调节PH值、温度和导电性等
参数。
3. 电解沉积
在经过前处理和电解液制备后，基材被放置在一个适当的容器中，并
与正极相连。
随着电流通过，金属离子从电解液中沉积到基材表面，形成金属镀层。
电解沉积的过程需要控制电流密度、时间和温度等参数，以确保沉积层的均匀性和质量。
4. 后处理
后处理是指对电镀件进行清洗、干燥和加工等步骤，以去除残留的电解液和其他污垢，并对沉积层进行必要的加工和修整。
后处理包括水洗、烘干、抛光、喷漆等步骤。
5. 质量检测
质量检测是电镀工艺流程中非常重要的一环，其目的是检验沉积层的厚度、均匀性、附着力、硬度和耐腐蚀性等参数是否符合要求。
常用的质量检测方法包括厚度计测量、显微镜观察、耐腐蚀试验等。
综上所述，电镀工艺流程是一个复杂而精细的过程，需要严格控制每个环节并进行有效管理。
只有这样才能保证电镀件的质量和稳定性，并满足不同客户对于外观和性能要求。
电镀的工艺流程
电镀的工艺流程1. 准备工件：首先需要对待镀工件进行清洗和表面处理，以去除油污、锈蚀和氧化物等杂质，使其表面光洁。
2. 阴极处理：将清洁的工件作为阴极，通过电化学反应来实现金属离子到金属的沉积，以此为基础进行电镀。
3. 电解液准备：选择合适的电解液，根据工件的材质和要求来配置合适的电镀液，通常电解液中会包含金属盐、添加剂和离子导体等成分。
4. 电镀操作：将工件浸入电解液中，然后通过外部直流电源，在阳极造成金属离子的溶解，阴极上发生金属离子的析出和沉积，从而将金属层均匀地沉积在工件表面上。
5. 清洗处理：将电镀好的工件进行清洗，去除残留在表面的电解液和杂质，以保证产品的质量。
6. 表面处理：根据需要进行抛光、喷涂、涂装等后续处理，增强电镀层的光泽和保护性能。
总的来说，电镀工艺流程是一个复杂的过程，需要严格控制各个环节，以获得质量稳定的电镀产品。
同时，对于不同材质和形状的工件，也需要根据实际情况进行不同的电镀工艺处理。
电镀工艺是一种常见的金属表面处理方法，用于制造具有抗腐蚀性和美观外观的产品。
电镀工艺流程是一个复杂的过程，需要严格控制各个环节和参数，以获得质量稳定的电镀产品。
同时，对于不同材质和形状的工件，也需要根据实际情况进行不同的电镀工艺处理。
在电镀的工艺流程中，初步准备工件尤为重要。
清理工件表面的油污、锈蚀和氧化物等杂质是关键的第一步。
如果待镀工件表面不干净，电镀层的附着力将会受到影响，从而影响电镀层的质量。
因此，对工件进行清洁和表面处理至关重要。
经过初步准备后，接下来进行阴极处理，也就是将清洁的工件作为阴极，通过电化学反应来实现金属离子到金属的沉积。
这一步是实现电镀的前提，是电镀工艺流程中必不可少的一环。
然后就是电解液的准备，选择合适的电解液，根据工件的材质和要求来配置合适的电镀液，通常电解液中会包含金属盐、添加剂和离子导体等成分。
电解液的选择关系到电镀层的质量和性能，不同的工件和材料需要不同的电解液配方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀工艺流程及作用发布时间：10-06-10 来源：点击量：29568 字段选择：大中小电镀工艺流程及作用：酸浸：主要作用是去除板面的氧化层，避免水份带入铜缸而影响硫酸的含量。
清洁剂：这种清洁剂是酸性的，主要作用是去除板面的指纹、油污等其它残余物，保持板面清洁，实际上目前供PCB使用之酸性清洁剂，没有任何一种真正能去除较严重的指纹。
故对油脂、手指印应以防止为重：而且须注意对镀阻层的相容性与同线中其他药液间的匹配性，及降低表面为张力，排除孔内气泡的能力。
微蚀：由于各种干膜阻剂均有添加剂深入铜层的附著力促进剂，故在此一步骤应去除20~50u〞的铜，才能确保为新鲜铜层，以获得良好的附著力。
水洗：主要作用是将板面及孔内残留的药水洗干净。
镀铜：镀铜的药水中主要有硫酸铜、硫酸、氯离子、污染物、其它添加剂等成份，它们的作用分别如下：硫酸铜：提供发生电镀所须基本导电性铜离子，浓度过高时，虽可使操作电流密度上限稍高，但由于浓度梯度差异较大，而易造成Throwingpower不良，而铜离子过低时，则因沉积速度易大于扩散运动速度，造成氢离子还原而形成烧焦。
硫酸：为提供使槽液发生导电性酸离子。
通常针对硫酸与铜比例考量，“铜金属18g/l+硫酸180g/l”酸铜比例维持在10/1以上，12︰1更佳，绝对不能低于6︰1，高酸低铜量易发生烧焦，而低酸高铜则不利于ThrowingPower。
氯离子：其功能有二，分别为适当帮助阳极溶解，及帮助其它添加剂形成光泽效果，但过量之氯离子易造成阳极的极化。
而氯离子不足则会导致其它添加剂的异常消耗，及槽液的不平衡（极高时甚至雾状沉积或阶梯镀；过低时易出现整平不良等现象）。
其它添加剂：其它的所有有机添加剂合并之功能，可达成规则结晶排列之光泽效果，改善镀层之物性强度，相对过量之添加剂，则易因有机物之分解氧化，对槽液的污染，造成活性碳处理频率的增加，或因有机物的共析镀比率提高，造成镀层内应力增加，延展性降低等问题。
污染物：可区分有机污染物和无机污染，因破坏等轴结晶结构；造成之物性劣化及因共析镀造成之外观劣化。
其中有机污染之来源约为：光泽剂之氧化分解、油墨、干膜、槽体、滤蕊、阳极袋、挂架包覆膜等被过滤出的物质和环境污染物等。
无机污染之来源则约为：环境带入污染、水质污染及基本物料污染等项。
电镀新工艺和电镀工艺流程新技术的回顾与展望武汉风帆电镀技术有限公司(430015)刘仁志【慧聪表面处理网】摘要：对二十世纪后期以合金电镀和电子电镀、功能性电镀为主的电镀新工艺,电镀工艺流程作了简要的回顾，对二十一世纪电镀技术在研制新材料特别是纳米材料中的作为做了展望。
关键词：电镀工艺,电镀工艺流程,电镀新工艺,合金电镀电子电镀功能性电镀纳米材料１、前言我们已经进入了二十一世纪。
面对这个新世纪，电镀工业如何应对？真的是日薄西山、无所作为了吗？要回答这个问题，有必要对上世纪的电镀新工艺和新技术作一个回顾，同时对电镀技术在新世纪的作为做出展望。
由于新的表面处理技术的应用和产品结构中黑色金属材料用量的减少，传统电镀技术的应用正在萎缩，从这个意义上说电镀工业是夕阳工业是不错的。
但是我们也可以看到，从二十世纪五十年代开始的二战后的工业发展、特别是电子工业的发展，以及此后由于资源、能源、环境、军事、航天等多方面的需要的原因，使电镀技术在新工艺的开发上有了极大的发展和进步。
社会现实中的需要一直是技术开发的原动力，现代企业更是以市场的需求为开发产品的依据。
因此，电镀新工艺的研究和开发也是以现实的需要为根据的，同时要考虑到科技进步的趋势或未来的潜在需求。
在这些需求的刺激下，二十世纪产生了许多新工艺、新技术。
所谓新工艺，是相对老的、旧的、传统的工艺而言的。
比如现在已经流行开来的碱性锌酸盐镀锌，在二十世纪七、八十年代是新工艺，现在已经不算新工艺。
新工艺是指从工艺配方到操作条件、工艺流程等整个工艺都有所创新的不同于原有工艺的新的工艺体系。
而对添加剂、光亮剂的改进，在老工艺中应用一个新的光亮剂，都只能说是一个新产品，不能说是一个新工艺。
对电镀工艺来说，是以主盐和配位体为特征的体系。
一个新的工艺，往往是采用了一种新的主盐，或者新的络合物。
以镀铜为例，传统是氰化物镀铜，是以络合物为特征的。
有了酸性光亮镀铜后，用的是硫酸铜和硫酸体系，加上光亮剂这种新产品，还要加上阴极移动装置，这就是酸性光亮镀铜新工艺。
还有焦磷酸盐镀铜、ＨＥＤＰ镀铜等，相对氰化物镀铜就都是新工艺。
如果开发出用硫酸铜作主盐的碱性高分散能力的镀铜，也是一种新工艺。
由于科技和工业的发展，对新工艺的需求也是动态的，因此即使是在传统工业领域，电镀工艺也有更新的机会。
至于新的世纪，被人们称为高信息化的世纪，也有人说是纳米世纪，绿色世纪，这些新的基础工业的产生和发展，给电镀技术的发展提供了广阔的空间。
限于篇幅，本文只提要式地介绍了主要是与材料与功能有关的新工艺，不是全面回顾电镀新工艺，挂一漏万、再所难免，不当之处，请多指教。
２、电镀新工艺介绍２.1合金电镀合金电镀一直是电镀新工艺开发的重要领域。
以往为取代昴贵的镀镍而开发的铜锡合金，就曾经是一种新工艺。
现在的代镍和节镍镀层，也都是各种合金。
因为合金可以综合单一金属的优点，并具有单一金属所不具备的新的特性，比如硬度、耐腐蚀性、功能性等。
现在已经认识到，电镀作为一种湿法冶金技术，能生产出用电、热方法做不到的新合金。
包括在制作非晶态材料和纳米材料方面，电镀技术都是有优势的。
合金电镀的原理在传统的理论中是要求两种共沉积的金属的电极电位要接近，如果一个的电位较正，另一个的电位较负，就要采用络合剂将正电位的金属的离子络合，使之放电电位向负的方向移动，与另一金属的电位相近，达到共沉积的目的。
这在现在也仍然对合金新工艺的开发有指导意义。
但是现在越来越多的合金中的另一种成分的量非常小，就是这种少量的金属分散在另一金属中，却改变了金属的性能。
用传统冶金学的观点是这些掺入的金属是占据在主体金属的某些晶格位上，从而改变了金属的物理性能。
但实际上，用火法冶金很难把微量金属分散到另一金属中去，而采用电镀的方法则比较容易做到。
不过电镀方法得到的合金的结构是否符合冶金学的原理，则是值得探讨的课题。
现在已经得到应用的新合金工艺有锌系列，镍系列，铜系列，锡系列，银系列等。
锌作为钢铁的优良廉价的防护性镀层被广泛地采用,但是自从日本汽车打进欧洲和北美市场,汽车的耐盐防护性就提到了议事日程。
《1》在开展高耐蚀性镀层的研究中，锌合金的研究引人注目。
最先出现的是锡锌合金，这种合金的含锌量在３０％左右时耐盐水喷雾时间最长，出现红锈的时间可达１５００个小时以上。
最开始进入实用化的工艺是７０年代末的有机羧酸的中性镀液，后来有柠檬酸镀液，现在我公司已经开发出硫酸盐光亮镀锡锌工艺。
在锡锌工艺之后出现的是锌镍工艺。
这种工艺由于含镍量在５－１０％，成本比锡锌要低，因此很快得到普及。
最先出现的是用于钢板连续电镀的硫酸盐工艺，这大约在１９８２年前后。
以后开发出氯化铵型工艺，现在比较成熟的是碱性锌酸盐工艺。
这种工艺的特点是抗腐蚀性能特别好，不经钝化的镀层耐盐雾到出现红锈的时间在１５０小时以上。
在高温下也仍能维持其优良的防护性能。
因此在汽车等行业有较多应用。
在锌镍开发之后两年，锌铁工艺就进入了实用化。
锌铁与前面的工艺不同的是铁的含量很小，只在0.2到0.6左右。
虽然以前有用于钢板电镀的锌铁合金，其含铁量在１０－２０％，但现在进入实用的还是这种低铁含量的镀层。
比较成熟的有锌酸盐工艺。
其耐蚀性也很好，但一定要经过钝化才能有高的耐蚀性，当含铁量在0.4左右时，出现红锈的盐水喷雾时间可达１５００小时以上。
现在，我公司已经开发出氯化钠型锌铁新工艺，并有黄色、彩色等高耐蚀性的钝化产品。
在欧洲还有用锌钴合金工艺的，这种工艺与锌铁一样，可以不用银盐做出黑色钝化膜。
含钴量也仅在1%左右镍一直是电镀加工工业中的重要镀种，由于镍资源的紧张和价格昂贵，开发镍合金电镀是节镍的一种选择。
同时，有些镍合金的功能性能也是市场所需要的，因此，镍基合金的应用也很广泛。
镍铁合金不仅可节约部分镍，而且镀层性能也比纯镍镀层要好。
这种镀层的含铁量在7%-30%左右，镀层中的含铁量与镀液中的镍铁比例成正比。
也有采用镍锰铁合金电镀工艺的报导。
<2>用于装饰的镍合金更多，特别是黑色镀层方面，不少是用的镍合金，比如镍锡，镍钴，镍镉等。
铜镍合金更是在装饰电镀中有较多的应用。
<3>铜合金如铜锡合金，铜锌合金，很早就有大量的应用。
这方面的新工艺的主攻方向是以非氰化物络合物来取代氰化物，比如焦磷酸盐，柠檬酸盐镀铜合金等。
锡作为钎焊性镀层主要是用在电子电镀行业，但也可以用在装饰和防护方面，比如代银的锡合金，用于罐头盒防腐的镀锡工艺等。
但主要还是电子工业中有大量应用，现在用得最多的仍然是锡铅合金。
也有锡铈，锡铋等。
当前的趋势是采用无氟和无铅的新工艺取代老工艺。
<4>其它贵金属的合金主要是用在装饰和功能性方面，这里就不一一加以介绍。
正如前面讲到的，由于合金电镀技术的开发可能产生出一些新的合金，这不仅在表面处理业有重要意义，对材料学科也有重要意义。
因此，在新世纪，对合金电镀的研究仍会加紧进行。
特别是在多元合金，包括三元、四元合金等的开发上还有很大的空间2.2电子电镀如前所述，21世纪被称为高信息化世纪。
所谓高信息化世纪就是以因特网为传播工具的信息爆炸的世纪。
在这个世纪内，电子产品的品种和产量将有更快更大的发展，这给电子电镀业也带来很大的机遇和挑战。
因此，现在新工艺的开发有很大的比重将放在电子电镀方面。
所谓电子电镀就是用于电子产品或电子工业的电镀技术。
用于电子行业的镀层有很多，包括导电性镀层，钎焊性镀层，信息载体镀层，电磁屏蔽镀层，电子功能性镀层，印刷电路板电镀，电子构件防护性镀层，电子产品装饰性镀层等。
电子电镀工艺除了少数是利用了传统的工艺以外，大多数是近几十年开发的新工艺。
比如非金属电镀新工艺，化学镀新工艺，贵金属电镀新工艺，合金电镀新工艺等。
以印刷线路板的电镀为例，它是以孔金属化为中心的综合了前处理、化学镀、电镀、退镀等技术的工艺。
印刷线路板是上世纪六十年代开始应用于电子产品的，随着电子元件的高密度化和集成化，单面和双面线路板已经不能满足高密度和微型化的需求，因此多层印刷线路板技术应运而生。
现在，多层板的孔化及图形电镀技术，代表着一个国家电子工业的水平。
化学镀中的各种化学镀镍技术，更是在电子工业中有举足轻重的作用。
从电磁屏蔽到硬盘的电镀，都要用到化学镀镍。
当然化学镀不仅仅是用于电子行业，在其它很多行业都有重要的价值，比如在石油化工行业，一些管道的内壁防护就在采用化学镀镍技术。
<5>2.3功能性电镀功能性电镀实际上是一个含义较广的概念，它函盖了电子电镀、减磨电镀、耐磨电镀、以及所有有特别要求的电镀技术。
