欧姆龙视觉传感器的技术特点
2024 欧姆龙机器视觉与基恩士机器视觉
2024 欧姆龙机器视觉与基恩士机器视觉2024年的欧姆龙机器视觉和基恩士机器视觉在技术和应用方面呈现出许多不同点。
首先，欧姆龙机器视觉在图像处理和分析方面具有较强的能力。
其使用先进的算法和模型，能够高效地对图像进行分割、识别和测量。
这使得欧姆龙机器视觉在工业自动化和质量控制等领域中得到广泛应用。
与之相比，基恩士机器视觉则更注重于高精度的图像捕捉和处理。
它采用了先进的相机和光学系统，能够获得清晰、准确的图像。
其主要应用于医疗影像诊断和科学研究等领域，对图像的细节和精度要求较高。
其次，欧姆龙机器视觉在工业自动化中的应用更为广泛。
它可以用于产品检测、物体识别、轨道导航等多个环节，能够提高生产效率和准确性。
基恩士机器视觉相对而言更多应用于科学研究和医疗领域，例如进行细胞分析、病理学研究等。
最后，欧姆龙机器视觉和基恩士机器视觉在价格上也存在一定的差异。
由于欧姆龙机器视觉应用于工业领域较为广泛，其价格相对较低。
而基恩士机器视觉则通常更加昂贵，因为其在高精度图像捕捉和处理方面的先进技术和设备成本较高。
总体而言，2024年的欧姆龙机器视觉和基恩士机器视觉在技术能力、应用领域和价格方面存在一些差异。
这些差异使得它们分别适用于不同的行业和领域，满足了不同用户的需求。
此外，欧姆龙机器视觉和基恩士机器视觉在软件系统方面也有所不同。
欧姆龙机器视觉通过自主研发的图像处理软件，提供了强大的图像分析和算法开发功能。
这使得用户能够根据自己的需求定制图像处理流程，实现更精确的图像识别和测量。
同时，欧姆龙还提供了简单易用的用户界面和便捷的编程接口，方便用户进行系统配置和集成。
相比之下，基恩士机器视觉则着重于提供全面的图像采集和处理解决方案。
它配备了专门设计的图像处理软件，能够进行高速的图像捕捉和实时处理。
该软件还支持多种通信接口和协议，使得用户可以方便地与其他设备和系统进行数据交互和控制。
此外，欧姆龙机器视觉和基恩士机器视觉在技术支持和售后服务方面也有一定差异。
欧姆龙对射光电开关型号
欧姆龙对射光电开关型号简介欧姆龙对射光电开关是一种常用的光电传感器设备，可用于探测物体的存在与否。
它由一个发射器和一个接收器组成，通过发射红外光束并接收反射的光束来实现物体的检测。
特点1.高精准性：欧姆龙对射光电开关具有高精度的探测能力，能够检测物体在传感器前方通过的位置和时间。
2.长寿命：采用优质的材料和制造工艺，保证了欧姆龙对射光电开关的长时间稳定工作。
3.抗干扰能力强：欧姆龙对射光电开关具有良好的抗干扰能力，能够在各种复杂环境下稳定工作。
4.可调节性：欧姆龙对射光电开关可调节的参数包括发射功率、接收灵敏度等，以适应不同应用场景的需求。
5.多种型号可选：欧姆龙对射光电开关有多种不同型号可供选择，包括不同工作距离、不同材质、不同接口类型等。
应用领域欧姆龙对射光电开关广泛应用于各个行业，常见的应用领域包括：自动门控制欧姆龙对射光电开关通过检测门口的物体来实现自动门的控制。
当有人或物体接触到门口时，光电开关会感知到，并通过信号控制门的开关，实现自动开关门的功能。
这种应用在商场、医院、机场等场所非常常见。
传送带控制欧姆龙对射光电开关可以用于传送带上物体的检测和计数。
通过安装在传送带上方和下方的光电开关，可以实时检测物体的通过，并计数传送的数量，以确保生产过程的准确性和稳定性。
机器人导航欧姆龙对射光电开关可以作为机器人导航中的障碍物检测装置。
通过布置多个光电开关，可以实时检测机器人周围的物体，并确定机器人行进路径，以避免与障碍物发生碰撞。
安防监控欧姆龙对射光电开关可应用于安防监控系统中，用于侦测人员或车辆的活动。
通过安装在监控区域的不同位置，可以实时监测并控制入侵行为，确保安全性。
其他领域欧姆龙对射光电开关在工业自动化、电子制造、航空航天等领域也有广泛应用。
例如在电子制造中，可以用于检测电子元件的精确定位；在航空航天中，可以用于检测导弹发射时是否承载舱门已完全关闭。
示例型号以下为几个常见的欧姆龙对射光电开关模型：1.E3JK-DS30M1：工作距离30m，M12接口2.EE-SX671A：工作距离5mm，方形形状，无接口3.E3T-SL11：工作距离20m，螺纹接口4.EE-SPX303-W2A：工作距离100mm，无接口5.E3Z-LS81：工作距离4m，双光束安全门控制专用结论欧姆龙对射光电开关是一种可靠、高精准、多功能的光电传感器设备。
课件6-8视觉检测.
圆形水晶
方形水晶
三、欧姆龙智能视觉检测系统在上下料机器人工作站系统的应用
• 1、水晶形状的识别： • （1）、新建一个场景。 • （2）、在主界面单击“流程编辑”，进入流程编辑界面。 • （3）、输入图像。
圆形水晶图像输入
方形水晶图像输入
三、欧姆龙智能视觉检测系统在上下料机器人工作站系统的应用
• 1、水晶形状的识别：
模型登入
登入完城
二、欧姆龙智能视觉检测系统典型应用
• 2、工件编号的识别： • （3）、全部录入完成后回到模型登录界面，点击“测量参数”，进入测量
参数界面。把相适度改成90到100之间。最后点击“确定”回到主界面。 • （4）、 回到主界面，镜头对准工件，点击“执行测量”，此时会在右下角
对话框显示测量信息。
参数界面。把相适度改成95到100 之间。最后点击“确定”回到主界面。
测量参数界面
二、欧姆龙智能视觉检测系统典型应用
• 1、工件颜色的识别： • （7）、回到主界面，镜头对准工件，点击“执行测量”，此时会在右下角
对话框显示测量信息。
测量结果
二、欧姆龙智能视觉检测系统典型应用
• 2、工件编号的识别：
点击“图像输入”，进入“图像输入”界面，设置参数，如图所示，镜 头对准工件后，点击“确定”，则图像获取完毕。
输入图像
二、欧姆龙智能视觉检测系统典型应用
• 1、工件颜色的识别： • （4）、模型登入。
①、点击“分类”图标，进入设置界面在“分类”界面先设置“模型参 数”，在初始状态下设定，选择“旋转”，还要设定旋转范围、跳跃角度、 稳定度和精度等；具体设置如图所示。
模型登录界面
完成一个模型的录入
二、欧姆龙智能视觉检测系统典型应用
AOI OMRON(欧姆龙)系列专业资料
檢查邏輯教學
PNSPO
VT-WINⅡ
目錄
1.基本構成(原理)
1.1錫的特性------------------------------------------------------------------------------------------------------------------------------------------------------------ P4 1.2環形照明------------------------------------------------------------------------------------------------------------------------------------------------------------ P5 1.3CHIP類爬錫------------------------------------------------------------------------------------------------------------------------------------------------------- P6 2.CHIP類
3.1位置搜尋視窗(Position Range Logic for Chip Component) -------------------------------------------------------------------------------------------- P25 3.1.1焊墊搜尋(Land Extraction) ----------------------------------------------------------------------------------------------------------------------------- P26 3.1.2零件本體搜尋(Component Extraction) -------------------------------------------------------------------------------------------------------------- P27 3.1.3零件本體向外延伸(component body expansion) ------------------------------------------------------------------------------------------------- P28 3.1.4橋接(Bridging) -------------------------------------------------------------------------------------------------------------------------------------------- P29 3.1.5電極偏移(Electrode Shift) ------------------------------------------------------------------------------------------------------------------------------ P30
欧姆龙对射光电传感器说明书

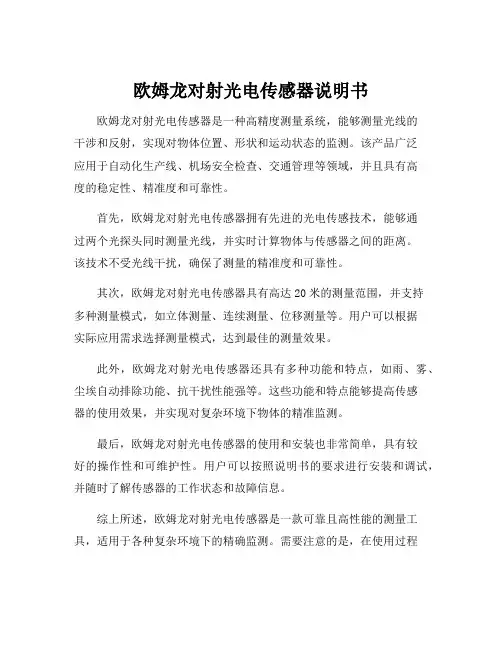

欧姆龙对射光电传感器说明书
欧姆龙对射光电传感器是一种高精度测量系统，能够测量光线的
干涉和反射，实现对物体位置、形状和运动状态的监测。
该产品广泛
应用于自动化生产线、机场安全检查、交通管理等领域，并且具有高
度的稳定性、精准度和可靠性。
首先，欧姆龙对射光电传感器拥有先进的光电传感技术，能够通
过两个光探头同时测量光线，并实时计算物体与传感器之间的距离。
该技术不受光线干扰，确保了测量的精准度和可靠性。
其次，欧姆龙对射光电传感器具有高达20米的测量范围，并支持
多种测量模式，如立体测量、连续测量、位移测量等。
用户可以根据
实际应用需求选择测量模式，达到最佳的测量效果。
此外，欧姆龙对射光电传感器还具有多种功能和特点，如雨、雾、尘埃自动排除功能、抗干扰性能强等。
这些功能和特点能够提高传感
器的使用效果，并实现对复杂环境下物体的精准监测。
最后，欧姆龙对射光电传感器的使用和安装也非常简单，具有较
好的操作性和可维护性。
用户可以按照说明书的要求进行安装和调试，并随时了解传感器的工作状态和故障信息。
综上所述，欧姆龙对射光电传感器是一款可靠且高性能的测量工具，适用于各种复杂环境下的精确监测。
需要注意的是，在使用过程
中要严格遵守说明书的要求，确保传感器能够正常工作，提高工作效率和安全性。
欧姆龙 ZFX系列 视觉传感器 说明书
㾚㾝Ӵ⎆ ⲥ㾚 ϔԧ ӴZFX㋏⫼ѻ Ⳃ 㓪 SCHE-C-738C㿔䇶 ℸ 䌁 ZFX ㋏ ѻ DŽЁ䆄䕑њ ZFX ㋏ ѻ Փ⫼Ϟ 䳔ⱘ 㛑ǃ 㛑ǃՓ⫼ ⊩ㄝ DŽՓ⫼ZFX ㋏ ѻ ˈ䇋 䙉 ҹϟџ乍DŽ• ZFX ㋏ ѻ 乏⬅ ⬉⇨ⶹ䆚ⱘϧϮҎ DŽ• Փ⫼ZFX ㋏ ѻ ˈ 乏Ҩ㒚䯙䇏 ˈ⹂ ℷ⹂Փ⫼DŽ • 䇋 ㅵˈҹ 䱣 䯙DŽ˘ ⱘ ˚⫼ ˄ к˅Ў⹂ ℷ⹂ Փ⫼ZFX ㋏ ѻ ˈ Ё Ң 㺙ǃ䖲 ㄝ ⾡䆒 ǃ㾘Ḑㄝ 䖯㸠њ䇈 DŽІ㸠䗮 Ҹ 㗗䇈 њ䗮䖛І㸠 Ϣ䅵ㅫ ҹ PLC ㄝ 䆒 䖯㸠䗮 ⱘ DŽѻ Ⳃ 㓪 SCHE-C-738C11234567用户手册订购、使用时须知（请务必阅读）基础知识基本操作测量条件的设定运用中使用的功能附加功能并行接口附录视觉传感器液晶监视器一体式传感器ZFX 系列至欧姆龙产品的用户订购、使用时须知订购本公司工控设备产品时，在估价单、合同书、规格书中没有特别规定的情况下，适用以下的保证内容、责任的限制、适宜用途的条件等。
请在确认并接受以下内容的基础上订购和使用。
1.保证内容（1）保证期限本产品的保证期限为购入后或运抵指定场所后1年内。
（2）保证范围上述保证期限内，因本公司责任而导致本产品发生故障时，本公司将无偿提供替代品或对故障产品进行修理。
但是，下列原因导致的故障，不属于保证对象范围。
a) 在产品目录或操作说明书等所记载以外的条件、环境下使用而造成的故障b) 由本产品以外的原因而造成的故障c) 由本公司以外的人员进行的改造或修理所导致的故障d) 由于本产品本来的使用范围而造成的故障e) 本公司交换当时的科学、技术水平所无法预见的故障f) 其他由于天灾等灾害造成的非本公司责任的故障此处所说的保证，仅针对本产品，由于本产品故障所导致的损害不属于保证对象范围。
2.责任的限制（1）对于本产品引起的特别损害、间接损害以及消极损害，本公司概不承担任何责任。
（2）本产品可以编程，由本公司以外的人员所进行的编程，以及因此而产生的结果，本公司概不承担任何责任。
欧姆龙光电传感器原理及工作方式
传感器光电传感器概要光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
光电传感器如下图所示主要分为3类。
（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
达到的长距②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
光电传感器原理①光的性质直射光在空气中和水中时，总是直线传播。
使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。
曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。
反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。
3个平面互相直角般组合的形状称为三面直角棱镜。
OMRON视觉传感系统
OMRON视觉传感系统在现代工业自动化生产中，涉及到各种各样的测量、识别、分选和检查。
例如微小工件尺寸的精确测量，工件装配的段差和间隙的测量，产品包装上的条码和字符识别等。
它们可能具有以下一些特点：高速大批量检测、检测精度要求高、被测对象尺寸微小等。
在上述的这些情况下，利用人工无法连续稳定的进行检测；另外，每个人的判断标准不统一也导致检测结果的不一致。
这时，人们开始考虑把利用相机镜头来代替人类视觉并结合图像处理技术来实现检测，于是形成了一门新学科----机器视觉。
在汽车行业针对不同的工艺情况，一般视觉系统都提供多种检测方法，使用者可以根据需要选择合适的检测方法。
基本的检测方法包括以下几种：面积（检测零件有无，密封胶涂层），缺陷（检测注塑产品的缺陷和毛刺），重心和面积（机械手的定位），字符识别（检测车身打刻号码），边缘间距（检测传送链的拉伸量），边缘位置（检测安装螺栓的长度），灰度搜索（气门锁片压装检测），分类（混线生产时的车型检测）等等。
汽车行业近几年在中国迅猛发展，国际知名公司纷纷在中国设立工厂。
在提高就业率的同时，也将先进的生产工艺，严格的质量控制观念带了进来。
以丰田公司的焊装线为例就使用了10几套OMRON公司的视觉传感器，以这些传感器为基础建立起来的在线质量检测系统，实现了实时、100%的品质监管，减少了不可复原不良零件的数量，降低了成本；并通过存储的数据，可以清晰地把握品质变化的趋势、预防大批量不良品的产生。
FZ视觉传感器世界首创的真彩视觉传感器1.搭载1677万色接近人眼的真彩传感引擎[ARCS]2.搭载自动聚焦功能，世界首创的智能照相机3.追求操作性的液晶显示一体型控制器4.考虑一览性的[接近Windows的操作画面]5.追求作业效率化的[在线编辑功能]。
欧姆龙光电传感器OMRON光电传感器天津
E3X-ZA
灵敏度可调式光纤放大器
简单完善的光纤放大器产品， 具有光电 IC 技术的高抗干扰性 ■传感距离长。 ■新式光电 IC，增强抗干扰性。 ■电源逆接保护、输出短路保护和输出逆接保护。
光纤放大器用通信单元
光纤头
E3X-DRT21-S
数字型传感器用通信单元（DeviceNet 型）
网络使世界更广阔 ■ON/OFF 信号、检测量无需编成即可传送至上位 PLC （远程 I/O 通信从站功能）。 ■对临界值、各功能的设定内容可进行读取、写入，以及 示教等操作（报文通信功能）。 ■可从连网的计算机下载各种设备参数进行设定 （配置器）。
E3X-DA-S
E3X-DA-S
同行业首创的数字式产品，搭载“光量调整(最佳光量设定)功能” 通过采用新开发的4元素 LED+APC（Auto Power Control）回路，能实现同 行业最高级的长期稳定检测。 E3X-DA-S 型继承了欧姆龙传统的省配线接插件 彻底消减含铅材料 进一步发挥光纤放大器威力的手机式控制器 对
E3JK-DC
直流型 光电开关
小型放大器内置型光电开关 ■机体细长，节约空间，体积仅为50×50×17.4mm ■M.S.R 机能可检测平滑，有光泽物体 ■新式光电-IC，增强抗干扰 ■电源逆接，输出短路和输出逆接保护(交流型号无)
E3G
放大器内置光电开关（长距离）
长距离光电传感器实现回归反射
超小型*薄型
型10m 距离设定型2m ■小型机可检测10m 长距离。若将传统的对射型 换成回归反射型则可省布线、省空间。 ■距离设定型带有示教式功能。 ■带有稳定状态一目了然的稳定显示灯。 ■输出可选择晶体管输出(NPN/PNP 转换) 或继电器输出。 ■按用途有导线/接
欧姆龙视觉传感器介绍
欧姆龙光电传感器原理及工作方式
传感器光电传感器概要光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
光电传感器如下图所示主要分为3类。
（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
达到的长距②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
光电传感器原理①光的性质直射光在空气中和水中时，总是直线传播。
使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。
曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。
反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。
3个平面互相直角般组合的形状称为三面直角棱镜。
OMRoN视觉仿真软件和相关手册
ྚ啭㞾ࡼ࣪˄Ё˅᳝䰤݀ৌ
⠜ᴗ᠔᳝ Ϟ⍋ॄࠋ
201201CR01
» 同 类 产 品 中 最 快 Quad Processing
» 搜 索 能 力 的 革 新 搭 载 全 新 程 序 — 形 状 搜 索 II
永不止步的技术革新。
作为感测元件的基本性能，兼具高速性和正确性。 还有可高效发挥其性能潜力的易操作性。欧姆龙视觉传感 器 FZ 系列，为了帮助客户不断提高产品服务质量，无论 过去还是将来都将沿着上述三大主线不断创新和进步。
视觉传感器 系列产品介绍
PC视频系统
FJ系列
这是一种解决了基于PC的图像处理难题的 全新机器视频系统
■迅速快捷的自定义开发环境 ■具有很高稳定性的先进检测程序 ■高质量的硬件和软件兼容性
低成本一体型视觉传感器
FQ系列
可轻松导入生产线的任何部位，仅手掌大小的视觉传感器
■将相机、照明、处理器小型化、一体化 ■即使是光泽面、金属面，也能立即获得清晰明亮的图像 ■可在设定控制台“触摸式操作器”上简单操作 ■即使要增加检查点，也可简单增设，并最多可连接8套传感器
Cat. No.SDNB-C-024A
ᯚᯢџࡵ᠔ ϰ㥲џࡵ᠔ 生Ꮂџࡵ᠔ ᑓ㽓џࡵ᠔
0871-3527-224/084Lj3571-134Lj3528-037 0769-2242-3200 0591-8808-8551/8552 0773-5846286
⡍㑺ᑫ
⊼˖㾘Ḑ䱣ᯊৃ㛑ᬍবˈᘩϡ㸠䗮ⶹDŽ᳔㒜ҹѻક䇈ᯢкЎޚDŽ
视觉传感器 FZ4 系列
永不止步的革新，向图像感测技术巅峰的挑战
খ㗗ѻકḋᴀ䅶䌁ᴀ݀ৌᎹϮ㞾ࡼ࣪ѻક˄ҹϟㅔ鹵ᴀ݀ৌѻક˅ᯊˈᔧӋ㸼ǃড়ৠǃ㾘Ḑкㄝ≵᳝ᦤঞ ⡍߿䇈ᯢџ乍ᯊˈ䗖⫼ҹϟⱘֱ䆕ݙᆍǃܡ䋷џ乍ǃ䗖ড়⫼䗨ⱘᴵӊㄝDŽ 䇋ࡵᖙ⹂䅸ҹϟݙᆍৢ䖯㸠䅶䋻DŽ
欧姆龙 SMART Sensor Series CMOS 型激光位移传感器 说明书
采用欧姆龙独有HSDR-CMOS (High Speed and Dynamic Range )图像传感器及激光能量的无差异调整算法。
无论金属还是电路板、橡胶、透明体，对于任何颜色及表面状态均可稳定测量。
另外，发射光束也采用线型光束，并对相应的独有受光镜头进行了优化设计。
因此，即使工件处于移动状态，也能实现稳定测量。
超简单设置凭借新的“智能调节”功能，无需依靠使用者的技能，只需一个按钮就能获得实现稳定测量所需的最佳设置。
另外，采用基于测量工件种类、表面状态而选择的3种调节方法，能更加准确地进行设置。
无需操作手册的简单设置智能调节01-8-6-4--2-1-0.8-0.6-0.4-0.200.20.40.60.81246810001-8-6--4-2-1-0.8-0.6-0.4-0.200.20.40.60.81246810-40-30-20-10010203040-400-300-200-1000100200300400CMOS 图像传感器射光元件稳定测量任何颜色、材质的工件使用以往产品检测不同材质时的直线性使用ZX2检测不同材质时的直线性白色陶瓷SUS304镜面加工SUS304拉丝（直交）SUS304拉丝（平行）黑色橡胶距离（mm ）距离（mm ）直线性（% F S ）直线性（% F S ）稳定测量移动中的工件工件移动时以往产品的分辨率工件移动时ZX2的分辨率SUS304拉丝（平行）静止状态移动状态误差约400μm误差约7μm工件静止状态移动状态工件测量误差（μm ）测量误差（μm ）激光能量无差异调整反射率较高的浅色工件…使用低能量激光！反射率较低的深色工件…使用高能量激光！受光元件CMOS 图像传感器3种可选调节方法超稳定测量不受变化的影响动态测量范围100万倍的CMOS环境恶劣时也能放心测量保护结构IP67&机器人电缆单项智能调节确保稳定检测1种工件长按按钮1秒钟，实现最佳设置Scene.11种工件时多重智能调节确保稳定检测多种工件针对各工件长按按钮3秒钟，实现最佳设置Scene.2多种工件混存时动态智能调节确保所有部位均能稳定检测长按按钮5秒钟连续调节，实现最佳设置Scene.3工件的表面不稳定时外形尺寸本机两侧连接器电缆ZX2-XC1R 型ZX2-XC4R 型ZX2-XC9R 型ZX2-XC20R 型传感器探头ZX2-LD50型/ZX2-LD50L 型ZX2-LD100型/ZX2-LD100L 型放大器单元ZX2-LDA11型/ZX2-LDA41型演算单元ZX2-CAL 型CAD 数据29.828.9L 放大器单元连接器（母 6极）传感器探头连接器（公 6极）乙烯绝缘圆形电缆 φ4.7＊L 长度如下。
光电传感器EE-SX771
光电传感器EE-SX771
简介
光电传感器是一种根据物体对光的反射或遮挡程度来检测物体存在或运动状态的传感器。
EE-SX771是一种小型光电传感器，由欧姆龙公司生产。
它具有紧凑的外形和高灵敏度，广泛用于复印机、打印机、自动售货机等自动化设备中。
特点
紧凑的外形
EE-SX771采用最小化的尺寸设计，有效节省了安装空间。
它具有11.5mm x 4mm x 4mm的紧凑外形，易于在各种设备中应用。
高灵敏度
该光电传感器具有高灵敏度。
它能够探测到0.15mm或更小尺寸的物体，具有比其他传感器更快的反应能力和更高的精度。
EE-SX771具有高反应速度和精度，可以在短时间内检测到物体的存在。
易于安装
EE-SX771的设计使其易于安装。
它可以通过两个螺丝固定在设备上，还可以适应各种不同的安装环境。
它还是一种不需要特殊工具的结构，方便用户进行安装和维护。
应用
光电传感器EE-SX771被广泛用于各种自动化设备中，包括：
•复印机
•打印机
•自动售货机
•自动贩卖机
•自动垃圾桶
•银行自动柜员机
•自动门
它们的应用有如下优越性：
1.EE-SX771的紧凑外形能够节省安装空间并方便使用。
2.高灵敏度使其具有更高的反应速度和更好的精度，能够更快地检测物
体。
3.它可以适应各种不同的安装环境，方便用户进行安装和维护。
总结
作为一种紧凑、灵敏度高的光电传感器，EE-SX771在自动化设备中有广泛的应用。
它不仅能够节省安装空间，还能够提高设备的反应速度和精度，方便用户的使用和维护。
欧姆龙视觉传感器-FZ4基础篇讲解
近似椭圆
短径
主轴(长轴)
＜周长＞
【周长】 抽取图像边界的像素数。
周囲長=24pix
主轴角
长径
近似椭圆扁平比率=[短径]和[长径]的比
【如果是近似(等价)椭圆】 近似椭圆的面积和抽取图像一样，重心和主轴一致。
＜圆形度＞
圆形度=1.0
抽取图像的外周离圆越近，数值就越大。 FZ3中只有0以上1以下数值。
（2）精度 精度等于所拍摄物体的大小(mm)/484像素(pixel)，单 位(----)mm/pixel
6．图像处理基本概念
（3）灰度 从黑到白, 把每个像素(pixel)所受光强分成0-255共256度灰度等级。如下 图1-4。
图1-3 灰度等级
（4）二值化 把相机读取的256度灰度图像分为白色和黑两色。通过设置上/下限值（二 值化值），把落在灰度范围内的图像转化为白色象素，其余转化为黑色像素 。如下图1-4。
搜索范围：限制搜索范围，、缩短处理时间，提高正确率。
模型登录
输入图像
模型的中心位置
搜索区域（在该区 域中搜索与登录模 型接近的形状。）
搜索位置（Ｘ，Ｙ）
12.＜灵活搜索＞
将有差异的测量物看成同类，要防止无谓的误检时使用。事先登录几个模型、从输 入图像中找出与多个模型最接近的部分，检测出相似度和位置。
易 检测有无
伤痕、外观检测
尺寸、测 量
定位
难
VISION主要处理项目类型
检测项目 描述
项目
搜索
识别测量对象的形状、检测其位置
有无、定位
边缘位置
面积中心 缺陷
利用测量区域内颜色的变化，检测出测量对象的边缘 位置 检测测量区域内指定颜色的面积及重心位置
欧姆龙漫反射原理
欧姆龙漫反射原理欧姆龙漫反射原理，也称为欧姆龙反射式传感器原理，是一种使用红外线技术进行反射式测量的方法。
该原理被广泛应用于机器人、自动化制造和物流等领域，因其可靠性高、响应速度快和使用方便等特点而备受欢迎。
下面将从工作原理、应用以及未来发展几个方面进行介绍。
一、工作原理欧姆龙漫反射原理是通过向物体发射红外线，然后通过反射来确定物体的位置或者检测物体是否存在的一种技术。
其基本的工作方式如下：1. 设定阈值。
设定一个阈值，当反射回来的光线强度超过该阈值时，系统会认为该物体存在。
2. 透过光电传感器向物体发射红外线。
当红外线照射的物体上时，这些光线将被物体反射回来。
3. 光线从物体反射回来，然后透过光电传感器。
然后，传感器会将反射回来的光线转化成电信号，以便与设定的基准值进行比较。
4. 比较反射回来的光线信号与阈值。
如果反射回来的光线强度达到或超过设定的阈值，那么就会触发系统做出相关反应。
二、应用欧姆龙漫反射原理因为其高效、准确和安全等特点而在各种自动化生产环节中得到了广泛应用，其中最显著的应用包括：1. 自动化制造：欧姆龙漫反射传感器可以作为自动化生产线上的物品检测器和安全传感器。
它可以检测到安装在动力装置上的小物件，并停止机器或向操作员发出警报。
2. 物流和仓储：欧姆龙漫反射传感器可以用于物流和仓储领域中的带有挑选和检测功能的自动化设备中。
例如在自动化仓库中，当传感器探测到货物时，就可以自动停止输送机，保证仓库内货物流通过程的安全性。
3. 机器人应用：欧姆龙漫反射传感器还广泛应用于机器人领域。
包括拾取和组装机器人、打磨机器人、焊接机器人等等领域。
传感器可以在信号的控制下，控制机器人的准确移动，确保机器人的安全操作。
三、未来发展在未来，欧姆龙漫反射原理将继续取得新进展，这些进展包括：1. 更高的精确度和速度：经过多年的发展和进步，未来的欧姆龙漫反射传感器将会变得更加精确和快速。
2. 更好的环境适应性：由于环境的变化和干扰，现有的欧姆龙漫反射传感器在不同的环境中可能不能保证高效的工作。
欧姆龙3d aoi原理
欧姆龙3D AOI（自动光学检测）的原理主要涉及光源和影像处理两个部分。
首先，光源会照射在待检测的电子产品上，形成反射光。
然后，通过相机捕捉到这些反射光，并将其转化为数字图像。
这些数字图像会通过特定的算法进行处理和分析，以便检测产品表面的缺陷或错误。
一般来说，光源可以选择白光或多色光，具体选择哪种光源，要依据不同的检测需求来定。
另外，针对相机部分，根据测试方法的不同，可以选择不同的配置。
比如，使用线激光器和面阵相机可以进行轮廓扫描；使用两台面阵相机从不同的角度拍摄可以得到立体视觉效果；还可以使用相移投影系统通过不同的投影仪以不同的角度放置来减少投影阴影。
请注意，具体的原理和配置可能因型号和用途不同而有所差异，如有需要，建议您查阅欧姆龙3D AOI相关的官方资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆龙视觉传感器的产品特点以及技术特点
一．产品特点
在生产现场，通过采用视觉传感器检测零部件，可避免次品外流。
视觉传感器主要由捕捉检查对象物体(拍摄)用的摄像头以及处理图像的控制器组成。
通过摄像头捕捉图像信息，检测拍摄对象的数量、位置关系、形状等特点，用于判断产品是否合格或将检验数据传送给机器人等其它生产设备。
例如，在检查电视或手机用微小电子零部件的电极污迹方面，每分钟可检测数以千计的零部件。
还可用于检测手机操作部分的伤痕、污迹以及印刷效果等。
2006年1月欧姆龙独立开发的视觉传感器FZ3，凝聚了"逼真色彩合成技术"，是世界首台可实现1,677万色的彩色图像处理产品。
与过去采用单色处理方式的图像处理相比，识别能力提高了约65,000倍。
可识别单色方式无法辨别的微妙色彩差异，从而能更高精度地检测缺陷及对象物体。
同时，应用"高动态范围图像处理技术"，首次实现了检测装置商品化。
即使对于汽车发动机的结构件或者锂电池的外观等视觉传感器最棘手的光泽金属表面的零部件，它也能以鲜明的画面进行精确检测并判断优劣。
二．技术特点
1、逼真色彩合成技术。
凭借逼真色彩合成技术，识别能力比单色方式提高了大约65,000倍。
生产现场视觉传感器的检测目标，是通过画面来检测零部件的外观尺寸及其质量，与使用普通数码摄像头相比，要求更精确、更高速的图像处理。
为此，在生产现场较为普遍的是采用信息量较少的单色方式处理图像。
即使是在彩色摄像头得到普及之后，仍然将捕捉到的彩色画面通过控制器转换成单色信号，再进行图像处理。
但这种方式只能用单色的256级灰度层次体现对象物体。
例如，在蓝色的检查对象物体上粘有深蓝色的污迹或伤痕时，虽然人眼能够分辨优劣，但由于单色图像处理的深浅度(对比度)等级层次少，导致无法区分产品的优劣。
领悟到这种单色图像处理局限及问题的欧姆龙，全新开发了能实现彩色图像处理的运算法则，这就是逼真色彩合成技术。
它能够将彩色图像分解为红、绿、蓝各256级层次，总共为1677万种色彩成分，并根据各种颜色的层次差对不同的颜色进行定义，从而创造出可根据定义检测图像结构类似点以及图像变化点的运算法则。
与仅有256级灰度层次识别的单色图像处理方式相比，逼真色彩合成方式的识别能力提高了大约65,000倍。
通过这种方式，能够以单色图像处理方式相同的速度，高精度地检测原来无法辨别的微妙色差。
2、高动态范围图像处理技术。
高动态范围图像处理技术，明暗拍摄领域比过去扩大了5,000倍。
以图像处理方式确保检验精度的关键，在于"如何稳定地捕捉鲜明画面"。
虽然通过采用逼真色彩合成技术，能够高精度地对几乎所有对象物体进行检测，但是对于金属等表面有光泽的对象物体的检测，仍然是一大课题。
由于金属表面的反光率较高，如果反光过大，画面就会出现晕影导致高光溢出。
相反，如果光线太暗就会形成块状的黑斑，很难稳定捕捉鲜明的画面。
即使是昼夜光线变化等微小的外来乱射光，也会产生影响。
为此，在选择照明器具种类及角度调试方面，需要花费相当长的时间。
针对这种情况，旨在开发出不受外部照明环境光线影响，能稳定捕捉最佳画面的方法，欧姆龙展开了研发。
其结果是，在视觉传感器FZ3中采用了能将多幅画面高速合成为一幅鲜明图像的高动态范围图像处理技术，并首次将其应用于生产现场。
高动态范围图像处理技术能自动改变快门速度，拍摄多幅亮度不同的画面，同时自动筛选适当与不适当的部位，将多幅画面高速合成为一幅动态范围宽广的图像。
通过采用这一技
术，将生产现场普通摄像头的对比度动态范围提高了5,000倍。
还通过开发适合检验用途，可高速处理图像生成的运算法则，不仅对于小型零部件的金属表面，即使是难以保持亮度均衡的大型零部件，欧姆龙视觉传感器也能生成检验用的鲜明图像。
高动态范围图像处理技术，解决了多年来作为难题的光线影响，不需要有照明方面高深的专业知识，任何人都能以稳定的画面进行检验，从而扩大了检验范围，即使是原先难以识别的对象物体也能精确检测。
今后将不断发展这一技术，进一步加快解决生产现场难题的速度。
