空压机基础知识word版本
空压机基础培训
2.空气流程
• 2.3感温探头
•
在失水、失油、水量不足、油量不足等情况下，均
有可能会导致排气温度过高，当排气温度达到所设定之
供气管路各部分损失分析举例：
5.名词解释
• 5.3比功率 • 指压缩机在单位时间内吸入单位气量所消耗的
功率，通常用Kw/M3/min表示，在相同的排气 压力下比功率越小，既耗功越少。
二、斯可洛空压机基本结构 • 1.系统流程图
2.空气流程
• 空气由空气滤清器滤去尘埃之后，经由进气阀 进入主压缩室压缩；并与润滑油混合，与油混 合的压缩空气进入油气桶，再经由油细分离器、 压力维持阀、后部冷却器，气水分离器，最终 送入使用系统中。
温度值时，则系统会自动停机。跳机温度一般设定在 105-110℃，液晶面板上可读出排气温度。
• 2.4油气桶
•
油气桶桶侧装有油位指示计，静态润滑油的油位应
在油位计的高油位线与低油位线之间。油桶下装有泄油
阀，每次启动前应略为扭开泄油阀以排除油气桶内的凝
结水，请注意：一旦有油流出，立即关闭该泄油阀，以
免有过多的润滑油流出。桶上开有加油孔，可供加油用。
2.空气流程
• 2.7压力维持阀（Minimum Pressure Valve）
• 位于油气桶上方油细分离器出口处,开启压力设 定于0.45Mpa左右，压力维持阀的功能为：
• A. 起动时优先建立起润滑油所需的循环压力， 确保机体的润滑。
• B. 于压力超过0.45Mpa之后方可开启，可降低 流过油细分离器的空气流速，除确保油细分离 器效果之外，并可保护油细分离器免因压差太 大而受损。
空压机必备的基础知识
空压机必备的基础知识⒈压缩机的定义：A、压缩机的定义：给气体加压并能将气体连续送出的机器。
气体的体积和压力的关系如下：V1×P1=V2×P2T1 T2V：体积、P：压力（绝对压力）T：温度（绝对温度）（体积与压力成反比，当体积变为原来的1/2时压力则为原来的2倍）B、由压缩机的定义重新认识空气压缩机空气压缩机可以理解为是制造压缩空气为现场的工作提供压缩空气的机器。
因此，我们必须考虑压缩空气的特性，也就是说用于作功的压缩空气的标准，制造是很重要的。
其中：压缩空气的力-------------压力压缩空气的量-------------气量压缩空气的品质----------技术标准（包括清净度，干燥度等）压缩空气的制造成本---------------空气压缩机的工作效率----------------空气压缩机运转方式（节能）----------------空气压缩机定期检修费用----------------空气压缩机保养所需人工费等C、压缩的方法（1）等温压缩：当气体被压缩时机械能转化为热能，使气体温度升高，把这个热能立即从外部取走，使温度始终保持恒定的压缩方法。
P1.V1=P2.V2（2）绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方法。
（3）多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热放散、与外部有热交换的、与等温压缩与绝热压缩不同的压缩方法。
2、压缩机的分类：A、按压缩方法分类：容积式：（1）往复式：有油润滑、无油润滑（2）回转式：螺杆式（有油润滑、无油润滑）滑片式双叶片式速度式：轴流式离心式（多叶片式、径向式、离心式）二者均为无油润滑。
B、按压力分类：压缩机：------出口表压力在0.1Mpa以上。
鼓风机：------出口压力在0.01Mpa到0.1Mpa之间。
风扇：--------出口表压力低于0.01Mpa备注：鼓风机、风扇常用于使气体流动，使气体密度增加的情况，压缩机常用于要利用压缩空气的“力”的场合。
空压机基础培训
添加标题
添加标题
添加标题
定期清理空压机内部和外部的灰 尘、杂质，保持清洁。
定期检查空压机管道、阀门等连 接件，确保密封性良好。
空压机的常见故障及处理
空压机无法启动：检查电源是否 正常，检查电机是否损坏，检查 控制线路是否正常。
空压机压力不足：检查气路系统 是否有泄漏，检查空气过滤器是 否清洁，检查压力调节阀是否正 常。
THEME TEMPLATE
20XX/01/01
空压机基础培 训
单击此处添加副标题
汇报人：XXX
目录
CONTENTS
空压机基础知识 空压机操作与维护 空压机安全注意事项 空压机节能减排技术 空压机市场与前景
空压机基础知识
章节副标题
空压机的工作原理
吸气过程：空气通过进气口进 入空压机
压缩过程：空气在压缩机的内 部被压缩，增加压力
压缩气体
空压机的主要性能参数
排气压力：空压机所能输出的 最高压力
排气量：单位时间内空压机所 输出的气体体积
功率：空压机的输入功率，表 示空压机在单位时间内所消耗 的能量
效率：空压机的输出功率与输 入功率的比值，反映空压机的 能效水平
空压机操作与维护
章节副标题
Байду номын сангаас
空压机的启动与关闭
启动步骤：检查空压机各部件是否正常，打开电源开关，启动空压机运行。 关闭步骤：先关闭空压机出口阀门，再关闭进口阀门，最后关闭电源开关。 注意事项：启动前需确保空压机内无压力，关闭时需先泄压再操作。 维护要求：定期检查空压机运行状况，及时处理异常情况，保持设备清洁。
传输过程：压缩后的空气通过 管道输送到使用场所
排气过程：完成工作的空气通 过排气口排出空压机
空压机基础知识
空压机基础知识嘿，朋友们！今天咱来聊聊空压机这个有意思的玩意儿。
你说空压机像啥？就好比是一个大力士，能把空气压缩起来，给各种设备提供动力呢！咱家里用的好多东西，说不定背后都有它在默默发力。
想象一下，没有空压机，那好多工厂里的机器不就没法好好干活啦？就像人没了力气，啥也干不了。
它就像是工业界的无名英雄啊！空压机的种类那也是不少呢！有螺杆式的、活塞式的，各有各的本事。
螺杆式的就像是个沉稳的大哥，工作起来稳稳当当；活塞式的呢，就有点像个急性子的小伙子，动力十足。
那咱在选空压机的时候可得注意啦！不能随便挑一个就完事儿。
得看看咱要用它来干啥，需要多大的压力和气量。
这就跟咱买鞋一样，得合脚才行呀！要是买个不合适的，那不是给自己找麻烦嘛。
而且啊，空压机也得好好保养。
就跟咱人一样，你不保养能行吗？定期给它检查检查，换换零件啥的，这样它才能长久地为咱服务呀。
你知道吗？有的时候空压机出点小毛病，就跟咱人偶尔头疼脑热似的。
这时候可不能慌，得静下心来找找问题出在哪儿。
也许就是个小零件松了，紧一紧就好啦。
在使用空压机的过程中，咱还得注意安全呢！这可不是开玩笑的，它的压力可不小。
要是不小心操作，那后果可不堪设想。
所以啊，一定要按照说明书来，可别自己瞎捣鼓。
我记得有一次，一个朋友的工厂里空压机出了点问题，大家都着急忙慌的。
后来找了个懂行的师傅来，三下五除二就给解决了。
这说明啥？说明专业的事儿还得专业的人来干呀！总之呢，空压机这个东西看着不起眼，实则作用大着呢！咱得重视它，了解它，才能让它更好地为咱服务呀！它就像是我们工作和生活中的一个好帮手，只要我们善待它，它就会给我们带来意想不到的收获。
所以啊，大家可别小瞧了这个小小的空压机哦！。
空压机基础知识

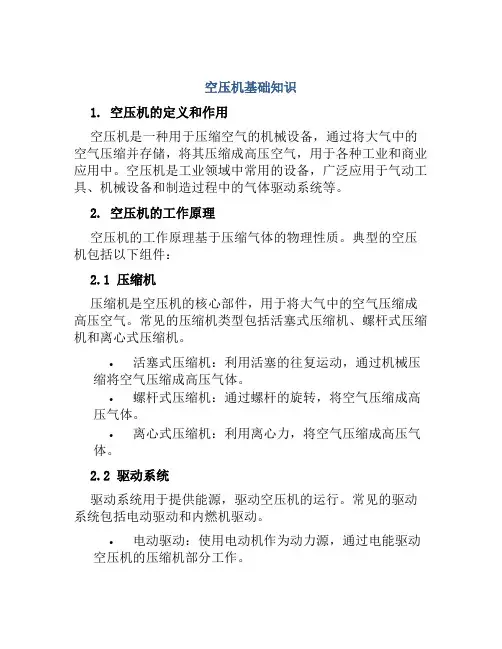

空压机基础知识1. 空压机的定义和作用空压机是一种用于压缩空气的机械设备，通过将大气中的空气压缩并存储，将其压缩成高压空气，用于各种工业和商业应用中。
空压机是工业领域中常用的设备，广泛应用于气动工具、机械设备和制造过程中的气体驱动系统等。
2. 空压机的工作原理空压机的工作原理基于压缩气体的物理性质。
典型的空压机包括以下组件：2.1 压缩机压缩机是空压机的核心部件，用于将大气中的空气压缩成高压空气。
常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。
•活塞式压缩机：利用活塞的往复运动，通过机械压缩将空气压缩成高压气体。
•螺杆式压缩机：通过螺杆的旋转，将空气压缩成高压气体。
•离心式压缩机：利用离心力，将空气压缩成高压气体。
2.2 驱动系统驱动系统用于提供能源，驱动空压机的运行。
常见的驱动系统包括电动驱动和内燃机驱动。
•电动驱动：使用电动机作为动力源，通过电能驱动空压机的压缩机部分工作。
•内燃机驱动：使用内燃机作为动力源，通过燃烧燃料产生的功率驱动空压机的压缩机部分工作。
2.3 冷却系统冷却系统用于降低空压机工作时产生的热量，以确保空压机的正常运行。
常见的冷却方式包括空气冷却和水冷却。
•空气冷却：通过风扇将空气压缩机产生的热量散发到周围环境中。
•水冷却：通过循环水将空气压缩机产生的热量导出，以降低温度。
3. 空压机的分类根据不同的分类标准，空压机可以分为多种类型。
以下是一些常见的空压机分类方式：3.1 压缩方式根据压缩方式不同，空压机可分为：•正压式空压机：压缩机在大气压力以上工作，将空气压缩成高压气体。
•负压式空压机：压缩机在真空状态下运行，将空气吸入并加压。
3.2 压缩介质根据压缩介质不同，空压机可分为：•气体空压机：用于压缩气体，例如空气压缩机。
•液体空压机：用于压缩液体，例如液压机。
3.3 驱动方式根据驱动方式不同，空压机可分为：•电动空压机：使用电动机作为动力源。
•内燃机空压机：使用内燃机作为动力源。
空压机基础培训
空压机基础培训一、空压机的基本概念和分类1. 空压机的概念空压机是一种能将空气压缩储存并释放能量的机器设备。
它的主要作用是将大气中的空气压缩，使其成为高压气体，用于工业生产和生活中的各种需要。
2. 空压机的分类根据压缩机的工作原理和结构特点，空压机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机三种。
（1）往复式压缩机往复式压缩机是一种通过活塞的往复运动，将气体压缩至高压的空压机，其工作原理类似于内燃机。
它具有结构简单、维护方便等优点，但效率相对较低。
（2）螺杆式压缩机螺杆式空压机是一种通过两个旋转的螺杆将气体压缩至高压的空压机，其工作原理类似于涡轮机。
它具有体积小、效率高等优点，广泛应用于工业生产中。
（3）离心式压缩机离心式空压机是一种通过离心力将气体压缩至高压的空压机，其工作原理类似于离心泵。
它具有噪音小、振动小等优点，适合于一些对环境要求较高的场合。
二、空压机的工作原理和组成1. 空压机的工作原理空压机的工作原理是通过增加气体的密度，使得气体分子之间的碰撞次数增加，从而将气体的压力增加。
在压缩机内部，气体受到机械装置的作用，从而实现气体的压缩。
2. 空压机的组成空压机主要由压缩机、冷却器、滤清器、储气罐、排气系统等组成。
（1）压缩机压缩机是空压机的核心部件，其作用是将大气中的空气压缩成高压气体。
（2）冷却器冷却器主要是对压缩机产生的热量进行散热，使得压缩机工作温度不会过高。
（3）滤清器滤清器是用于对空气进行过滤和除湿处理的设备，可以有效防止压缩机被灰尘、杂质等污染。
（4）储气罐储气罐是用于存储压缩空气，并平稳供给系统中需要的生产设备。
三、空压机的维护和保养1. 空压机的维护空压机的维护包括日常检查、定期保养和故障排除等内容。
（1）日常检查日常检查主要是对空压机的工作状态进行监视，包括气压、温度、振动等指标的监测。
（2）定期保养定期保养主要是对空压机的各个部件进行检查和调整，以确保设备的正常运行。
2空压机基础知识
下一级叶轮进一步压缩，从而使气体
压力达到工艺所需要求。
精益求精
给您信心
第五部分
压缩机行业常用的名词
（空气压缩机）
精益求精
给您信心
空
气
什麽是空气?
氧气 20.9%
水
空气是无色,无臭,无味的. 空气是一种机械混合物,主要成份是:
氮气 78%
氮气 (N2 , 78%),
氧气 (O2 , 20.9%),
隔膜式
螺杆式
轴流式
双螺杆
混流式
复盛已开发
涡旋式
单螺杆
精益求精
给您信心
定 义
• 容积式压缩机－－减小气体体积，提高气体压力。 往复式压缩机－－工作容积大小呈周期性变化，空间位置不变。
回转式压缩机－－工作容积大小呈周期性变化，空间位置变化。
•
动力式压缩机－－提高气体分子的运动速度，使气体分子具有的动能转化为
•
按压缩级数分 单级 两级 多级
•
按气缸容积利用方式 单作用 双作用 级差式
精益求精
给您信心
螺杆式（双螺杆）
• 结构及特点 阴、阳转子 机壳
轴承
增速齿轮
同步齿轮（无油）
精益求精
给您信心
螺杆式（双螺杆）
运转方式
增速齿轮将动力传递给阳 转子，阳转子为功率输入 端，阳转子带动阴转子， 阴阳转子与机壳构成封闭 工作容积。
• • •
1 MPa = 10 bar 1 bar = 14.504 psi 1 bar 1公斤/平方厘米
精益求精
给您信心
排气压力
• 定义—最终排出压缩机的气体压力。活塞机在空气桶处测得。螺杆机在油气 桶内测得。 • • 额定排气压力—设计工况的排气压力，即压缩机铭牌上标的排气压力。 压缩机可以在低于额定排气压力的任意压力下工作，只要强度和排气温度允 许也可超过额定排气压力工作。 • • 常用的排气压力单位：bar 或Mpa 1bar=0.1Mpa 一般客户习惯性地称压力单位为Kg(公斤) 1Kg=1bar
空压机基础必学知识点
空压机基础必学知识点
1. 空压机的工作原理：空压机利用电动机的动力驱动压缩机工作，将
空气压缩后进入储气罐，用于工业生产中的动力源或气动设备的供气。
2. 空压机的分类：常见的空压机有活塞式空压机、螺杆式空压机和离
心式空压机等几种类型。
3. 空压机的压力：空压机的工作压力通常以bar或psi表示，不同的
工作环境和需求会有不同的工作压力要求。
4. 空压机的功率：空压机的功率通常以千瓦（kW）表示，功率大小直
接关系到空压机的输出能力和工作效率。
5. 空压机的出气量：空压机的出气量通常以标准立方米每分钟
（Nm³/min）或立方英尺每分钟（cfm）表示，即单位时间内空压机压
缩并输出的空气量。
6. 空压机的排气温度：空压机在工作过程中会产生热量，排气温度是
衡量空压机工作热效率的重要指标。
7. 空压机的噪音：空压机的工作会产生噪音，噪音对于工作环境和人
体健康都有一定的影响，因此噪音控制是空压机设计和使用中需要考
虑的问题。
8. 空压机的维护保养：空压机需要定期进行维护保养，如更换润滑油、清洗滤芯、检查紧固件等，以确保空压机的正常运行和延长使用寿命。
9. 空压机的安全使用：空压机在使用过程中需要注意安全，如防止超
载运行、定期检查安全阀和压力表、正确操作开关等，以防止事故发生。
10. 空压机的节能减排：空压机的能效是衡量其经济性和环保性的重要指标，节能减排是空压机使用和管理的关键内容。
空压机培训教材--活塞式.(DOC)
第一章空气压缩机工作原理及使用第一节工作原理驱动机启动后,经三角胶带，带动压缩机曲轴旋转,通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时,气缸容积增大,缸内压力低于大气压力，外界空气经滤清器,吸气阀进入气缸;到达下止点后，活塞由轴侧向盖侧运动,吸气阀关闭,气缸容积逐渐变小,缸内空气被压缩,压力升高，当压力达到一定值时,排气阀被顶开,压缩空气经管路进入储气罐内,如此压缩机周而复始地工作,不断地向储气罐内输送压缩空气,使罐内压力逐渐增大，从而获得所需的压缩空气.第二节空压机的安装、起动、运转和停车(一)机器的安放空压机应安放在空气流通、光线充足、四周平坦的地方，以便操作管理和保证风冷效果。
(二)开机前的检查和准备1、检查机器各部位是否处于正常状态,紧固件有否松动等。
２、加注润滑油：空压机冬季用13号、夏季用１9号压缩机油,加油至视油窗2／３处为宜。
注意:在气温较低地区,应防止润滑油凝结。
3、用手盘动空压机风扇2-３转,检查有无障碍感或异常声响。
4、打开储气罐上的输气闸阀，使其处于全开状态。
5、对电动空压机，由电工决定起动方式,接线后先作点起动,检查曲轴旋转方向是否如安全罩上的箭头所示;对柴动空压机，还要按柴油机说明书对柴油机进行检查、准备．（三)起动（1）起动电动机,并注意电动机的转向是否正确;（2）待电动机运转正常后勤工作,逐渐打开减荷阀,使空压机投入正常运转。
(四)运转中注意事项（1）注意各部声响和震动情况;（2）注意检查注油器油室的油量是否足够,机身油池内的油面是否在油标尺规定的范围内,各部供油情况是否良好；（3）注意检查电气仪表的读数和电动机的温度；（4）空压机每工作两小时,将中间冷却器、后冷却器内的油水排放一次;每班将风包内的油水排放一次。
（5）注意检查各部温度和压力表的读数;①润滑油压力在（1。
４7～2.45)×105N／m2, 但不低于0。
981×１05N／m2;②冷却水最高排水温度不超过40℃；③机身内油温不超过６０℃；④各级排气温度不超过１60℃;⑤一级压力表和二级压力表读数在规定范围内。
空压机的基本知识
一、空压机的用途(一)随着科学技术的发展，压缩机的用途越来越广1、动力用(作为传递力能的介质)——取之不尽，安全A 传统的空气动力：风动工具，凿岩机、风镐、气动扳手，气动喷砂一般0.6--1.5MpaB 仪表控制及自动化装置，如加工中心的刀具更换等，一般0．6MpaC 车辆制动，门窗启闭，一般0．2--0．6MPaD 喷气织机中用压缩空气吹送纬纱以代替梭子，一般0．1--0．2MPaE 食品、制药工业，利用压缩空气搅拌浆液，—般0．2—0.6MpaF 大型船用柴油机的起动，一般2．5--6．0Mpa ‘G 风洞实验、地下通道换气、金属冶炼,一般6.0--10MpaH 油井压裂15MpaI 高压空气爆破采煤80MpaJ 武器系统，导弹发射、鱼雷发射一般150--300MpaK 潜艇沉浮、沉船打捞、海底石油勘探、气垫船L 轮胎充气，一般0.20--0.25 MpaM 喷漆,一般0.3--0.6 MpaN 吹瓶机,一般3.0--4.5 MpaO 包装2、工艺A传统化工合成氨15—20 Mpa、30—45 Mpa、80—100Mpa氮氢压缩机-合成塔，循环压缩机尿素21Mpa，CO2+氨压缩机聚乙稀280 Mpa，体现国家综合实力B石油化工石油精炼：氨加压加热后与油反应，碳氢化合物的重组分裂化成轻组分，7-9 Mpa、15 Mpa、32 Mpa3、气体的输送管道输送，以克服流动中的阻力，如城市管道煤气、水泥厂粉末装瓶输送，如装瓶煤气，天然气汽车加油站二、空压机的类型三种基本类型的空压机包括：·往复式·回转式·离心式以上三种类型的空压机可进一步划分为：·裸机和整机·风冷和水冷·喷油和无油让我们简单地讨论以下这三种类型的空压机：往复式空压机尺寸为0.7MPa(G) --范围的0.72Kw 和0.028M3/min 到932Kw和176.4M3/min往复式空压机是变容式压缩机。
空压机基础知识.doc
空气系统基础知识压缩空气系统━耗电大户根据美国能源部的统计, 在美国，空压机是工业中耗电最多的设备之一。
尽管美国能源部一度认为电动机是耗电最多的设备, 改进压缩空气系统设计和运行所得到的节能大大超过电动机效率提高所产生的节能。
通过改进压缩空气系统的设计和运行可节能20-50%。
许多企业将压缩空气视为等同于煤, 电, 水的实用品。
它与其它实用品不同, 很少有人知道每立方米/分压缩空气的成本。
每立方米/分压缩空气的成本通过下列计算可得到，·假定:电机服务系数= 110%功率因子= 0.9·一台典型的空压机每1 HP可产生4CFM·1 HP = 110%x0.746kW/0.9 = 0.912kW·所以产生1CFM压缩空气需0.228kW·如果每度电费为0.65元: 1CFM = 0.1482元/小时·1立方米/分= 35.315CFM·所以1立方米/分= 5.23元/小时·所以一台10立方米/分的空压机运行8,000小时将耗电: 10 x 8,000 x 5.23 = 418,694元何处可节约你的电费?在一个典型的工厂, 压缩空气泄漏占总需求量的20%.假定一个工厂的压缩空气系统·每年运行8,000小时·每度电费0.65元·管路压力= 7.0 kgf/cm2·工厂用气: 10立方米/分·管路泄漏: 20% ：2立方米/分·总需气量: 12立方米/分压缩空气的电费10 x 8,000 小时x 5.23 元= 418,694 元2 x 8,000 小时x 5.23 元= 83,738 元合计502,433 元泄漏也产生足够的附加载荷迫使2台空压机同时运行.·没有备机·不能对任何一台进行维护保养在7.0 kgf/cm2压力下产生2立方米/分泄漏所需的漏气点:·3个3mm 泄漏点: 2.2 立方米/分, 或·1个6mm 泄漏点: 2.832 立方米/分那么您企业的管路中有几个泄漏点?压缩空气基本理论压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。
(完整word版)寿力空压机操作指导.
1 空压机控制面板说明1.1 监控器的功能监控器经过液晶显示器 (LCD , 能够显示机组的温度、压力、运行时间及工作状态。
操作人员能够经过监控器面板上的键盘来控制压缩机 , 设定控制参数 , 还可以选择显示所需的参数。
系统图上的指示灯反应各显示参数所在的地点。
灯光闪耀表示报警 , 操作人员一定熟习监控器面板上各样标志的含义 ;对面板上显示的参数和信号应能作出正确的判断。
1.2 键盘的功能“ O 停”机——手动停机和除去故障信号。
“ I 持”续运行——在无故障信号的状况下起动机组。
如机组正在运行 , 能除去故障信号。
自动——在无故障信号的状况下起动机组,同时 ,选择自动运行模式。
显示——显示压力 ,温度及其它状态参数 (1.8.3 节状态显示。
编程——进入编程模式 ,可改正某些控制参数的设定值(见参数设定节。
向上箭头——在状态显示模式下用于改正所显示的参数 , 在参设定模式下用于增加参数的设定值。
向下箭头、指示灯测试——在状态显示模式下用于改正所显示的参数。
在参数设定模式下用于减小参数的设定值。
在缺省模式下用于测试各指示灯。
按下该键后 , 全部正常的指示灯都应亮三秒钟。
1.3 状态显示在缺省的状况下 , 显示器上显示二排数据 , 上边一排表示系统的状态 , 下边一排表示管线压力(P2 和排气温度 (T1。
以下是可能显示的系统状态。
(参数的单位 :温度为℃ ,压力为 bar 。
※停机 (STOP ——机组停止运行。
※待机 (STANDBY ——机组临时停止运行。
在停电或卸载计时器动作的状况下,机组进入待机状态。
注意 ,在该状态下的机组 ,随时都可能再起动。
※起动 (STARTING ——机组正在起动。
※卸载 (OFF LOAD ——机组处于卸载状态。
※加载 (ON LOAD ——机组处于加载状态。
※满载 (FULL LOAD ——机组满载运行。
该状态仅在联机控制时才会显示。
※遥控停机 (RTM STOP ——机组停止运行。
空压机相关知识点总结
空压机相关知识点总结第一部分：空压机的工作原理空压机通过将大量的空气压缩成高压气体，然后储存起来以备使用。
其工作原理与内燃机类似，但是利用空气而不是燃料。
空压机的工作原理可以分为以下几个步骤：1. 吸气：当活塞向下运动时，气体通过进气阀进入空压机的气缸中。
2. 压缩：当活塞向上运动时，气体被压缩成高压气体。
3. 排气：一旦气体被压缩到设定的压力，活塞会打开排气阀，将高压气体排出到储气罐中。
4. 储存：高压气体被储存在储气罐中，以备使用。
第二部分：空压机的类型空压机有多种类型，每种类型都有其适用的场景和特点。
以下是一些主要的空压机类型：1. 往复式空压机：这种空压机利用活塞上下运动来压缩空气。
它们通常比较简单、结构紧凑，但是也比较受限于功率和效率。
2. 螺杆式空压机：这种空压机通过两个螺杆的旋转来将空气压缩。
它们通常更适用于大型工业应用，因为它们能够提供更大的功率和稳定的压缩效率。
3.离心式空压机：这种空压机利用离心力将气体压缩，它们通常具有很高的效率和可靠性，适用于大规模工业生产。
第三部分：空压机的应用领域空压机广泛应用于各种领域，包括工业生产、汽车维修、医疗设备等。
以下是一些典型的应用场景：1. 工业生产：空压机被用来为生产线提供动力，并且可以为各种设备，如气动工具、喷漆枪、气动钻等提供动力。
2. 汽车维修：在汽车修理厂，空压机可以为气动工具和打气筒提供动力，例如使用气压冲击扳手、气压钻等。
3. 医疗设备：医疗行业也使用空压机来为一些医疗设备提供动力，如氧气供应系统和呼吸机等。
第四部分：空压机的维护和保养对于空压机的维护和保养是至关重要的，它能确保空压机的正常运行，延长设备的使用寿命。
以下是一些常见的维护和保养措施：1. 定期更换滤芯：滤芯会随着时间的推移而被灰尘和杂质堵塞，因此必须定期更换。
2. 定期检查和紧固螺丝：空压机中的螺丝和管道连接处必须定期检查，以确保设备的安全和稳固。
3. 定期排水：空压机的储气罐中会积聚水汽，必须定期对其进行排水，避免水汽对设备造成损害。
空压机器教育资料(1_基础及原理)
目录第１章入门篇 (4)１．１大气压的特征 (4)１．２压力的表示 (4)１．３压力相关的2个基本法则 (5)１．４大气压系统的构成 (5)１．５空压回路的特征 (7)第２章空压机器的构造和作动 (8)２．１空气压缩发生装置 (8)２．１．1空气压缩机（air-compressor） (8)２．１．２压缩后的降温装置 (8)２．１．３气罐（air-tank） (9)２．２空气压缩清洁化机器 (9)２．２．１主线过滤 (10)２．２．２冷冻式干燥器 (11)２．２．３空气压过滤 (11)２．２．４鼓风分离器 (12)２．３空气压缩辅助机器 (12)２．３．１减压阀（regulator） (12)２．３．２注油器 (13)２．３．３空气单元机（参考机器） (13)２．４空气压缩控制机器 (14)２．４．１方向控制阀（valve） (14)２．４．１．１入口数的种类 (14)２．４．１．２位置数的种类 (15)２．４．１．３阀门的动作 (15)２．４．１．４方向控制阀（valve）的切换操作 (16)２．４．１．５阀门的构造 (17)２．４．２速度控制阀（speed-controlor） (18)２．５气缸 (19)２．５．１气缸的构造（复动形） (20)２．５．２气缸的附加机能 (22)２．５．２．１自动按钮 (22)２．５．２．２缓冲 (23)２．６机器的接续 (24)２．５．１管道材 (24)２．５．２接口 (25)第３章参考文献 (27)第１章入门篇１．１大气压的特征空气具有可压缩性。
将从大气中被压缩的空气成为「压缩空气」。
压缩空气是用空气压缩机（air compressor）制成的。
被压缩的空气从管道流到作业场所被使用。
当然、即使被压缩了空气的性质并没有发生变化、作为能源的安全性很高、无公害。
１．２压力的表示虽然空气的压缩状态用眼睛是看不到的、但是用压力能够表示出来。
空气的压力是空气产生的力、决定了「受力面积」和「产生的力的单位」就可以用具体的数值表示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空压机基础知识
一、气动技术的优缺点：
优点：
1、作为工作介质的空气容易获取，且工作压力较低。
用过的空气可
就地排放，无需回收管道。
2、空气的粘度小，流动阻力损失小，便于集中供气和远距离输送。
3、气动执行元件运动速度高。
4、气动系统对环境的适应能力强，能在温度范围很宽、潮湿和有灰尘的环境下可靠工作，稍有泄漏不会污染环境，无火灾、爆炸的危险，使用安全。
5、结构简单，维护方便，成本低廉。
6、气动元件寿命长，目前电磁阀寿命可达3000～5000万次，气缸寿命可达2000～6000km。
7、本身有过载保护性能，执行元件在过载时会自动停止，无损坏危险，功率不够时会在负载作用下保持不动。
（压缩空气的工作压力决定气动工具的扭矩，压缩空气的流量决定气动工具的转速）
缺点：
1、因气体可压缩，使得工作部件运动速度稳定性差。
2、因工作压力低，气动执行元件的输出推力比液压的小。
3、气动信号的传递速度远低于电信号，而且有较大的延迟和失真，不宜用于需高速传递信号的复杂系统，气动信号的传递距离也受到一定的限制。
二、空压机的用途
空气压缩机顾名思义是将自由状态下的空气压缩成具有一定压力能(即压缩空气)的一种机械。
我们在机械、矿山、建筑等领域利用压缩空气作为动力风源，驱动各种风动工具(如风镐、风钻、气动扳手、气力喷砂等)，此时压力一般在0.6~1.5MPa。
用来控制仪表及自动化装置时其压力为
0.6MPa。
交通运输业中利用压缩空气制动车辆、启闭门窗，压力为
0.2~1.0MPa。
纺织工业中利用压缩空气吹送纬纱以代替梭子，大中型发动机的启动，高压空气爆破勘探、采煤，鱼雷发射，潜艇沉浮及打捞，气垫船等等，均需用到不同压力的压缩空气。
在这些部门中，空压机就成为必不可少的设备。
三、空压机的分类
(1) 按照压缩空气的方式不同，空压机通常分为两大类，一类是容积式，另一类是动力式，又可按其结构的不同分为以下几种形式：
活塞式
往复式
膜片式
容积式滑片式
螺杆式单螺杆
回转式双螺杆
空压机液环式
转子式
离心式
透平式轴流式
动力式混流式
喷射式
注：按照最终排气压力分还可将风机分为通风机＜15kPa、鼓风机0.015～0.2MPa。
对于进气压力高于0.2MPa的压缩机，特称为增压压缩机。
(3) 按气缸内压缩室给油与否，可分为有油润滑和无油润滑空压机。
无油润滑又可分为喷液(或水)润滑以及干式(螺杆)。
四、往复式空压机与回转式空压机的结构特点
往复式空压机与回转式空压机同属容积型空压机，它们都是通过气缸内的活塞作往复运动或转子作回转运动来改变工作容积，使气体体积缩小、密度增加，从而提供气体的压力。
(1) 往复式空压机常见的型式有活塞式和膜片式
活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的往复运动，并借助进排气阀的自动开闭进行气体的吸入、压缩和排出。
其特点是：
a) 适用的压力范围广，不论流量大小都能达到所需压力，目前工业应用上最高压力达350MPa；
b) 热效率高，适应性较强，即排气量范围较广，且不受压力高低的影响；
c) 转速不高，机器体积大而重；
d) 结构复杂，易损件多，维修量大(但对维修工的技术要求相应较低)；
e) 排气不连续，气流脉动大，运转时振动大。
(2) 回转式空压机常见的型式有滑片式、螺杆式、液环式和转子式，其中螺杆式应用最广。
螺杆式空压机又分为单螺杆和双螺杆(JB/T 7662-95标准称之为螺杆压缩机)，目前双螺杆空压机在螺杆式空压机市场上占主导地位，我们寿力公司生产的空压机就属此类型。
双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子，按一定的传动比（四对六或五对六）相互啮合回转运动所产生的工作容积的变化，而实现气体压缩的。
与往复式比较它不存在往复惯性力和力矩，所以转速高、基础小、重量轻、振动小、运转平稳；它无活塞机中的活塞
和高频振动的进排气阀，故零部件(特别是易损件)少、结构简单易于维修；同时，在转子每转之内常有多次排气过程，所以它输气均匀、压力脉动小，不必设置大容量的储气罐；但其转子加工困难需要专用设备，并且相对运动的机件之间密封问题较难满意解决；另外由于转速高，加之工作容积与吸、排气孔口周期性地通断产生较为强烈的空气动力噪声(属高频噪声范畴)，需采取特殊的减噪消声措施。
五、名词术语
(1) 〖压缩机公称容积流量(又称实际容积流量或铭牌流量或排气量)〗经压缩机压缩并排出的气体，在标准排气位置的实际容积流量。
该流量应换算到标准吸气位置的全温度、全压力及组份(例如湿度)的状态。
单位m3/min。
（GB/T4975－1995 容积式压缩机术语总则）
(2) 〖压缩机标准容积流量〗经压缩机压缩并排出的气体，在标准排气位置的实际容积流量。
该流量应换算到标准工况(温度和压力)。
单位Nm3/min。
（GB/T4975－1995 容积式压缩机术语总则）
(3) 〖标准工况〗即温度0℃、压力1个大气压(1.033kgf/cm2或0.1013MPa)、湿度为0％的干燥气体。
(4) 〖规定工况〗依据《JB/T6430－92 一般用喷油螺杆空气压缩机》标准所规定的工况如下：a)吸气压力0.1MPa(绝压)；b)吸气温度20℃；c)吸气相对湿度0％；d)排气压力为额定排气压力，MPa。
(5) 〖压力〗压缩机行业中所指的压力即我们中学里所学的压强。
(6) 〖表压力〗以大气压力为零点测得的压力。
单位MPa(G)或kg/cm2(G)。
(7) 〖绝对压力〗以绝对真空为零点的压力。
它等于大气压力和表压力的代数和。
单位MPa(A)或kg/cm2(A)。
(8) 〖排气压力〗通常在压缩机铭牌上给出的排气压力为表压力。
(9) 〖轴功率〗压缩机驱动轴所需要的功率。
单位kW。
(10)〖内压力比(即内压缩比)〗气体经内压缩后的终了压力(绝压)与起始压力(绝压)的比值。
(11)〖外压力比(即外压缩比)〗压缩机的出口排气压力(绝压)与进口吸气压力(绝压)的比值。
ε＝P排(绝压)/P吸(绝压)＝(P排(表压)+1.033)/1.033=(P’排(表压)+0.1013)/0.1013
其中P排(表压)－单位kg/cm2；P’排(表压)－单位MPa
(12)〖气体含油量〗单位体积的压缩空气中所含的油(包括油滴、悬浮粒子、油蒸气)的质量，换算到绝对压力0.1MPa、温度20℃和相对湿度65%标准大气条件下的值，单位mg/m3。
(13)〖PPM〗一种表示微量物质在混合物中的含量的符号，指每一百万份中的份数或百万分率(分重量比PPM w和体积比PPM v)。
通常我们所说的PPM为重量比。
(1kg的百万分之一为毫克)
1PPM w=1.2mg/m3(P A=0.1MPa、t=20℃、φ=65%)
(14)〖露点温度〗湿空气在等压力下冷却，使空气里原来所含未饱和水蒸汽变成饱和水蒸汽的温度，或者说，当空气的温度降低到露点时，空气里原来所含未饱和水蒸汽就达到了饱和状态(即水蒸汽开始液化，有液体凝结出来)。
(15) 压缩机的铭牌流量是指自由空气的流量，气动元件的耗气量是指压缩空气的流量。
其换算公式：Q自＝Q压*εm3/min
(16)〖摄氏温度〗一个大气压下纯水的冰点为0度，沸点为100度，中间分为100等分，每等分代表1度，用0C表示。
(17)〖华氏温度〗一个大气压下纯水的冰点为32度，沸点为212度，中间分为180等分，每等分代表1度，用0F表示。
（F＝9/5 C＋32）
(18)〖PSI〗即磅/平方英寸（lb/in2），1atm(1大气压)=14.7 lb/in2
(19)〖CFM〗即立方英尺/分钟（Ft3/min），1m3/min=35.3CFM
(20)〖NCFM〗即标准工况下的排气量。
(21)〖SCFM〗压缩机的排气量换算为14.7PSIA(即1个大气压[atm])，600F (即150C)下的空气量。
1NCFM=1.0571SCFM
(22)〖ACFM（ICFM）〗压缩机的排气量换算为实际吸气状态时的温度、压力下的空气量。
动部分的防护
1in=8英分=25.4mm，1 m3=35.32 ft3，1qt(夸脱)=0.25gal(US)
CFM=ft3/min，G.P.M=gal/min
十二、常用单位换算
1盎司(ounce)=28.35g 1V(伏特)=1W/A 1kVA(千伏安)=1.23~1.47kW 1kcal/(kg·K)=1B.T.U/(lb·0R)=4.1868kJ/(kg·K) 1m2=1.5×10-3亩其中：0R－列氏温度0R=0F＋460
K－开氏温度K=273＋℃
十三、PSI与MPa压力换算表。
