生活用电(家庭电路)知识点
初中物理生活用电所有知识点全整理
初中物理生活用电所有知识点全整理物理概念和术语是学习物理学的基础，只有熟练掌握才能抓住问题的实质和关键，下面是小偏整理的初中物理生活用电所有知识点全整理，感谢您的每一次阅读。
初中物理生活用电所有知识点全整理家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
家庭电路中触电的情况：(1)单线触电：站在地上的人接触到火线;(2)双线触电：站在绝缘体上的人同时接触到火线和零线。
触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
发生火灾时，要首先切断电源，决不能带电泼水救火。
为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
安全用电：(1)电路中电流过大的原因：①短路;②用电器总功率过大。
(2)保险丝的特点：电阻率大、熔点低。
保险丝的作用：当电路中电流过大时保险丝发热熔断，切断电路。
(3)电压越高越危险;不能用湿手触摸用电器;注意防雷。
初中物理应该怎样学?一、概念——学习物理的基础物理概念和术语是学习物理学的基础，只有熟练掌握才能抓住问题的实质和关键。
学习物理概念的方法有五种：1、分类法对所学概念进行分类，找出它们的相同点和不同点，初中物理学的概念可分为四小类①概念的物理量是几个物理量的积，例如：功、热量;②概念是几个物理量的比值，如：速度、密度、压强、功率、效率;③概念反应物质的属性，例如：密度、比热、燃烧值、熔点、沸点、电阻率、摩擦系数等;④概念没有定义式，只是描述性的，如力、沸点、2、对比法对于反映两个互为可逆的物理量可用这种方法进行学习，例如：熔解与凝固、汽化与液化、升华与凝华、有用功与额外功。
3、比较法对于概念中有相同字眼的相似相关概念利用相比较学习的方法可以找出相同点和不同点，建立内在联系。
例如“重力”与“压力”、“压力与压强”、“功与功率”、“功率与效率”“虚像与实像”、“放大与变大”等。
4、归类法把相关联的概念进行分组比较便于形成知识系统。
家庭电路知识点总结笔记
家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。
合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。
在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。
本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。
二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。
在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。
2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。
在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。
3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。
在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。
4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。
在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。
5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。
在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。
6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。
在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。
三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。
并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。
家庭电路知识点打印
《第十九章生活用电》知识点总结第1节家庭电路1、家庭电路的组成：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。
2、家庭电路中各部分电路及作用：★进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V。
火线与地面间的电压为220V。
正常情况下，零线之间和地线之间的电压为0V。
★电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
★电能表的铭牌:所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI 是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值,电能表的计数会不准确,甚至烧坏。
★总开关(空气开关):a. 总开关的作用:控制整个电路的通断,方便检测室内电路或更换设备,以保证安全。
b. 总开关的安装:安装在家庭电路的干路上。
c. 新建的楼房里,连接入户的总开关上大多装有漏电保护器,如果站在地上的人触电,电流经过人体流入大地,漏电保护器会迅速切断电流,保护人身安全。
如果用电器外壳带电,电流经接地线流入大地,漏电保护器也会迅速切断电流。
★保险丝（熔丝）：①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
②作用：电流过大时会熔化，切断电路，对用电器起到保护作用。
③原理：当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用。
④规格：保险丝越粗，额定电流越大。
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：①不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
②电能表、总开关和保险丝是按照顺序依次连接在家庭电路干路上的。
3、插座：★三线插头(座):一线接火线(L),一线接零线(N),另一线(E)接用电器的外壳(大地)a. 插座种类: 固定插座、可移动插座;二孔插座、三孔插座;b. 插座安装:并联在家庭电路中;c. 插座与插头的接线情况(对插座来说“左零右火上地”):Q1：为什么三线插头中间的那个脚长？答：中间的插脚稍长一些，可以在插插头时，使用电器的金属外壳先接地，拔插头时使金属外壳后离开地线，即使用电器因绝缘不好漏电，人也不会触电。

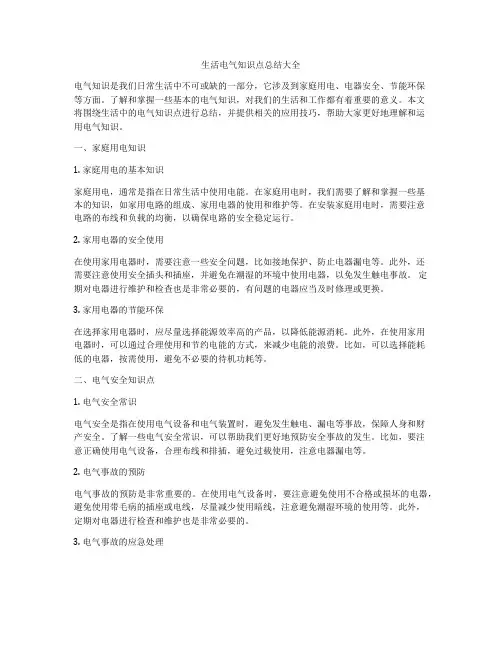

生活电气知识点总结大全
生活电气知识点总结大全电气知识是我们日常生活中不可或缺的一部分，它涉及到家庭用电、电器安全、节能环保等方面。
了解和掌握一些基本的电气知识，对我们的生活和工作都有着重要的意义。
本文将围绕生活中的电气知识点进行总结，并提供相关的应用技巧，帮助大家更好地理解和运用电气知识。
一、家庭用电知识1. 家庭用电的基本知识家庭用电，通常是指在日常生活中使用电能。
在家庭用电时，我们需要了解和掌握一些基本的知识，如家用电路的组成、家用电器的使用和维护等。
在安装家庭用电时，需要注意电路的布线和负载的均衡，以确保电路的安全稳定运行。
2. 家用电器的安全使用在使用家用电器时，需要注意一些安全问题，比如接地保护、防止电器漏电等。
此外，还需要注意使用安全插头和插座，并避免在潮湿的环境中使用电器，以免发生触电事故。
定期对电器进行维护和检查也是非常必要的，有问题的电器应当及时修理或更换。
3. 家用电器的节能环保在选择家用电器时，应尽量选择能源效率高的产品，以降低能源消耗。
此外，在使用家用电器时，可以通过合理使用和节约电能的方式，来减少电能的浪费。
比如，可以选择能耗低的电器，按需使用，避免不必要的待机功耗等。
二、电气安全知识点1. 电气安全常识电气安全是指在使用电气设备和电气装置时，避免发生触电、漏电等事故，保障人身和财产安全。
了解一些电气安全常识，可以帮助我们更好地预防安全事故的发生。
比如，要注意正确使用电气设备，合理布线和排插，避免过载使用，注意电器漏电等。
2. 电气事故的预防电气事故的预防是非常重要的。
在使用电气设备时，要注意避免使用不合格或损坏的电器，避免使用带毛病的插座或电线，尽量减少使用暗线，注意避免潮湿环境的使用等。
此外，定期对电器进行检查和维护也是非常必要的。
3. 电气事故的应急处理在发生电气事故时，要紧急切断电源，并及时采取相应的救助措施，避免电气事故的扩大。
比如，在发生触电事故时，要紧急切断电源，迅速将伤者离开电源，并进行急救处理。
人教版九年级物理知识点总结：第十九章生活用电
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
家庭用电常识
家庭用电常识1. 电的基本知识1.1 电的定义和特性电是一种常见的能量形式，它可以通过电流传输。
电流是电荷的流动，通常通过导体（如金属线）传输。
电的单位是安培（A）。
1.2 电压和电流电压是电力的推动力，用伏特（V）表示。
电流是电荷单位时间内通过导体的数量，用安培（A）表示。
1.3 电阻电阻是导体抵抗电流流动的能力，用欧姆（Ω）表示。
导体的电阻越大，流过导体的电流越小。
2. 家庭电路2.1 家庭电路的组成家庭电路包括电源、电线、开关和插座等组成部分。
2.1.1 电源家庭电路的电源通常是市电，使用交流电，电压为220V。
2.1.2 电线电流通过电线从电源传输到用电设备。
电线由导体和绝缘层组成，以防止电流泄露。
2.1.3 开关开关用于控制电流通断，如灯的开关。
2.1.4 插座插座是连接用电设备和电力源的接口，使电流能够传输到用电设备。
2.2 家庭电路的安全使用正确和安全地使用家庭电路非常重要，以下是一些注意事项：2.2.1 不超负荷使用电器电路和插座都有负荷限制，使用过多的电器或者超过负荷限制可能导致电路过载，并引起火灾等安全隐患。
2.2.2 定期检查电线和插座定期检查家中的电线和插座是否损坏，如有损坏及时更换，以避免电路的不正常工作和安全隐患。
2.2.3 避免电气火灾不得随意拉动电线，避免电线损坏导致火灾。
同时，避免过度使用插头转接头，以减少电线过度拉伸的风险。
3. 常见的家庭用电设备3.1 电灯电灯是家庭中最基本的照明设备。
常见的电灯类型有白炽灯、荧光灯和LED灯。
3.2 空调空调是家庭中常用的温度调节设备。
使用空调时应合理设置温度，避免过度耗电或温度过高导致不适。
3.3 冰箱冰箱是家庭中用于储存食物的重要设备。
使用冰箱时应定期清理冰箱，并确认冰箱门封闭良好，以保持冷气循环和节能。
3.4 电视和电脑电视和电脑是家庭中用于娱乐和工作的设备。
使用时应注意合理使用电源和避免长时间连续使用，以减少能源消耗。
中考物理生活用电必背知识点
中考物理生活用电必背知识点
生活用电是指人们在日常生活中使用的电力。
以下是中考物理生活用电必须掌握的知识点：
1.电流与电压：
-电流是电荷在单位时间内通过导体截面的量，单位是安培（A）。
-电压是电荷单位正电荷所具有的能量，也就是电势差，单位是伏特（V）。
2.电阻、电流和电压之间的关系：
-电流与电压成正比，与电阻成反比。
即：电流=电压/电阻。
-伏安定律：电压等于电流乘以电阻。
即：电压=电流×电阻。
3.电阻的大小：
-电阻与导体的材料、长度和横截面积有关。
-电阻与导体材料的电导率成反比，与导体横截面积成正比，与导体长度成反比。
-电阻与导体材料的温度也有关系，通常情况下，导体的电阻随温度的升高而增加。
4.串联和并联：
-串联：多个电阻一个接一个连接，电流在电阻之间分流，总电压等于各电阻电压之和。
-并联：多个电阻并排连接，总电流等于各电阻电流之和，总电压相等于各电阻的电压。
5.电功率：
-电功率指单位时间内电源转化或者消耗的电能，单位是瓦特（W）。
-电功率等于电流乘以电压。
即：电功率=电流×电压。
6.家庭电功率的计算：
-家庭电路的电功率等于所有电器的电功率之和。
-家庭电路通常使用220伏特的电压。
7.安全用电：
-防止触电：不接触带电的金属物体，防止裸露导线相碰及插头带电插拔。
-防止过载：避免连接过多电器，控制电器使用时间。
-防止漏电：安装漏电保护开关，不在潮湿的环境下使用电器。
家庭电路全部知识点
家庭电路是指家庭中用于给用电器供电的电路，通常包括照明电路、电源插座、电器插头、开关、灯泡、电线、熔断器等组成部分。
家庭电路全部知识点：
1.电压：也称为电势差或电位差，是指电路中两点之间的电位之差，
单位是伏特（V）。
2.电流：是指电荷的定向移动，单位是安培（A）。
3.电阻：是指阻碍电流流动的物理量，单位是欧姆（Ω）。
4.电功率：是指单位时间内电流所做的功，单位是瓦特（W）。
5.电源：是提供电能的装置，分为交流电源和直流电源两种。
6.低压供电线：火线和零线。
7.进户线：传输电能到用户家中。
8.电能表：测量家庭用电量的设备。
9.总开关：控制整个家庭电路的开关。
10.保险装置：保护电路免受过载或短路影响，如保险丝或空气开
关。
11.插座：连接用电器的接口。
12.用电器：是消耗电能的装置，如电灯、电视、电脑等。
13.开关：用于控制电路的通断，分为手动开关和自动开关两种。
14.电线：用于连接电路元件，分为铜线和铝线两种。
15.熔断器：用于保护电路，当电流过大时会自动熔断。
16.串联电路：将电路元件依次首尾相连，电流只有一条通路。
17.并联电路：将电路元件并列连接，电流有多条通路。
18.混联电路：既有串联部分又有并联部分的电路。
19.电路图：用图形符号表示电路元件及其连接关系的图形。
20.短路：指电路中电流过大，导致熔断器熔断或电线烧毁。
21.断路：指电路中某处断开，导致电流无法通过。
22.接地故障：指电路中某点与大地相连，导致电流通过大地。
生活用电(家庭电路)知识点
生活用电1.顺序：进户线、电能表、总开关、保险装置、用电器。
2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。
保险装置接在火线上。
3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。
4.（1）开关应接在火线和用电器之间，为了更安全。
（单刀双掷走廊两头的开光控制同一盏灯）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。
从安全用电角度对方案进行评估，其中合理的是______ 。
理由是_______________。
（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。
（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。
5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。
6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。
（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。
（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。
7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。
（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。
（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。
（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。
（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。
8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
新人教版物理第十九章 生活用电 知识点归纳
第十九章 生活用电 知识归纳第1节 家庭电路一、家庭电路的组成：由进户线、电能表、总开关、保险装置、用电器、导线等组成。
1、进户线★1）进户线有两根，一根是火线（也称端线），另一根是零线。
正常情况下，火线与零线之间有220V 的电压。
2）辨别：试电笔①作用：辨别火线和零线②构造：氖管、电阻★③使用：用手接触笔尾的金属体、笔尖金属体接触 被测电路。
若氖管发光，则接触的是火线，否则为零线。
2、电能表1）安装在干路上，在总开关之前。
2）读数： K W ·h （最后一位为小数） 3、总开关串联在干路中，控制室内全部电路的通与断。
4、保险装置 （保险盒、空气开关）作用：电路中电流过大时，熔丝（保险丝）会熔断，切断电路，对用电器起到保护作用。
★5、用电器、插座与零线、火线的连接 1）各用电器（插座）并联在电路中。
2）控制用电器的开关要连接在火线和用电器之间。
（开关与所控制用电器串联）3）螺口灯泡，尾部接火线，侧面节零线。
4）插座：左零右火上地（左零右火上帝保佑我） 6、漏电保护器装在控制插座的总开关上。
当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
例：如又图，闭合开关后，灯不亮，用试电笔测图中的ABCDEF 点，1)若只有A 点发光则发生的故障是（）。
2)若AB 发光CDEF 不发光则发生的故障是（）。
3)若ABCD 发光EF 不发光则发生的故障是（）。
4)若ABCDEF 均发光则发生的故障是（） A 、AB 之间某处断路 B 、开关断路 C 、灯断路 D 、零线断路★ 故障发生在最后一个亮与第一个不亮之间（特殊情况，若零线上的点发光则零线断路）第2节 家庭电路中电流过大的原因 一、家庭电路中电流过大的原因★ 1、用电器的总功率过大是家庭电路中电流过大的原因之一。
家庭电路中的总功率：P = P 1+ P 2 + …+ P n氖管电阻 笔尖金属体笔尾金属体弹簧 火线 零线火线 零线★2、短路是家庭电路中电流过大的另一个原因。
家庭电路知识点
家庭电路知识点
1. 电路基础知识：电路的基本组成部分是电源、导线、开关、各种
电器设备以及保险丝等。
2. 电源：家庭电路的电源一般为市电，常见的电压是220V和110V，电源应该与房屋内部的电路接地。
3. 导线：电路中的导线需要能够承受一定的电压和电流，并且需要
安装在防火、防潮的管道或电缆管中，以确保安全。
4. 开关：家庭中常见的开关有手动开关和感应开关两种，手动开关
通过手动控制电路的通断，而感应开关则通过感应周围的热量或光
线等因素自动启动或关闭。
5. 电器设备：家庭中常见的电器设备有灯具、电视机、冰箱、洗衣机、电风扇、空调等。
每种电器设备的功率不同，需要合理选择对
应的电路容量。
6. 保险丝：保险丝是一种安全措施，可以在电路过载或短路时自动
断开电路，防止火灾等事故的发生。
7. 联排插座与多孔插座：联排插座一般只有一个插座，而多孔插座
可以插入多个插头，因此多孔插座的电路容量需要更大。
8. 电路容量：决定家庭电路容量的因素包括用电设备的功率、电路
长度、导线材料等因素，需要合理选择电路容量，以避免电路过载。
生活用电 安全用电知识点总结
第十九章生活用电第1节家庭电路知识点1 家庭电路的组成（1）基本组成：进户线、电能表、总开关（闸刀开关）、保险装置、点灯和插座等。
①进户线：火线、零线。
火线零线之间的电压是220V，零线一般不带电，与大地之间无电压，火线与大地之间的电压是220V②电能表：测量一段时间内消耗的电能③闸刀开关：控制总电路通断，方便检测电路，更换设备④保险装置：装在炸到开关下方，在电路电流过大时，自动切断电路，保护家庭电路。
常见的有：保鲜盒内的保险丝、空气开关、漏电保护器等。
居民楼一般采用空气开关。
⑤插座：给移动的用电器供电，并联在电路中。
（2）安装家庭电路时，应注意以下几点：①先确定火线和零线，然后接入熔断器（保险装置）。
电流过大时自动熔断保护电路②控制电灯的开关要接在火线和点灯之间，这样在开关断开后电路各部分都脱离火线，人碰到灯头部位也不会造成事故③螺口灯泡的螺旋一定要接在零线上。
装卸灯泡是，碰到螺旋叶不会触电保险丝必须安装在火线上，开关也必须安装在火线上，而螺口灯座的螺旋套只准接在零线上，带金属外壳的用电器一定要使用三孔插座等知识点2 火线和零线（1）试电笔作用构造使用辨别火线和零线有笔式和螺丝刀式两种，由笔尖金属体、高电阻（1MΩ以上）、氖管和笔尾金属帽组成人手握住电笔的绝缘体部分，同时手要接触笔尾金属帽，若笔尖接触火线，则氖管发光；若笔尖接触零线，则氖管不发光根据欧姆定律RI 计算，电流约为0.2mA，再加上人体电阻，所以不会造成伤害、注意：使用电笔时，不要用手接触试电笔笔尖金属体，以免电流经过笔尖人体回到大地，使通过人体的电流过大发生事故知识点3 三线插头和漏电保护器（1）三线插头并联在家庭电路中。
接法：“做零右火中接地”两个脚接用电器部分，中间接用电器外壳。
如外壳不是金属，则不需要。
注意：绝不能将三线插头多余脚掰断插入两孔插座使用（2）漏电保护器①作用：漏电时，自动切断电路，保证人身安全②原理：漏电时，通过火线和零线电流不等，在磁力作用下使开关自动断开第2节 家庭电路中电流过大的原因知识点 1 家用电器的总功率对家庭电路的影响根据UI P =，可得到UP I =。
家庭用电知识点总结
家庭用电知识点总结一、电的基本概念1. 电的产生原理家庭用电是通过发电厂将机械能转换成电能，再通过输电线路将电能传输到家庭，最终经过家庭电路供电。
2. 电的基本单位电的基本单位是安培、伏特、欧姆。
其中，安培代表电流的大小，伏特代表电压的大小，欧姆代表电阻的大小。
3. 电的危害性电能是一种强大的能量，如果使用不当，可能会对人体和设备造成严重危害。
二、家庭用电的安全知识1. 安全用电观念要养成安全用电的习惯，如使用合格的电器和插头，避免插座过度堆积插头，禁止在潮湿环境使用电器等。
2. 安全用电常识了解家庭用电中的安全隐患，如漏电、短路、过载等，学会正确处理这些问题。
3. 家庭用电事故的处置方法如果发生家庭用电事故，要及时采取相应的处理措施，如切断电源、用绝缘材料触碰电器等，以减少伤害。
三、家庭用电的节能知识1. 节能电器的选择选择能效等级高的电器可以有效减少家庭用电消耗。
2. 合理用电在使用家电时，合理利用高峰和低谷电价时段，选择使用能耗较低的设备，避免同时开启多个设备等方式来实现节能。
3. 能源管理对家庭用电进行能源管理，将太阳能、风能等可再生能源应用到家庭用电中，以降低能源消耗。
四、常见家庭用电设备的安全使用知识1. 空调空调使用时，要保持通风良好，避免长时间连续使用，避免给电网带来冲击。
2. 电视、电脑使用电视和电脑时，及时清理设备散热孔，避免设备过热。
3. 电热水器使用电热水器时，要定期检查水箱，避免漏电、漏水等事故发生。
4. 电饭煲使用电饭煲时，要确保电源供电正常，不要长时间让电饭煲处于加热状态。
五、家庭用电的日常维护知识1. 定期检查插座和电线定期检查插座和电线的接触是否松动，是否有漏电现象，确保用电安全。
2. 定期清洁电器定期清洁家庭用电设备，保持设备散热孔畅通，避免设备过热。
3. 定期检查家庭用电线路定期检查家庭用电线路的接线是否松动，是否有老化现象，确保线路安全使用。
六、家庭用电的规范用电知识1. 合理使用家电在使用家电时，要遵循设备说明书，不得随意改装、拆卸，以免造成意外。
家庭电路知识点归纳总结
家庭电路知识点归纳总结家庭电路是指将家庭内部所需的电能输送和分配到各种用电设备上的电路系统。
家庭电路的设计和安装需要按照国家相关标准和规定进行，以确保家庭用电的安全和可靠。
家庭电路知识点包括电路基本原理、电路组成、电路安装和使用等内容。
本文将对家庭电路的相关知识点进行归纳总结，以供读者参考。
一、电路基本原理1. 电流、电压、阻抗的概念电流是电荷在导体中流动的量，用符号I表示，单位是安培(A)；电压是电荷在电路中移动的能量，用符号V表示，单位是伏特(V)；阻抗是电路对电流的阻碍程度，用符号Z表示，单位是欧姆(Ω)。
2. 串联电路、并联电路、混联电路的特点串联电路是指电流只有一条路径流动，电压总和为各个电阻的电压之和；并联电路是指电流有多条路径流动，电压相同，电流总和为各个电阻的电流之和；混联电路是串联电路和并联电路的组合。
3. 电路的基本定律欧姆定律：在恒定温度下，电流与电压成正比，与电阻成反比；基尔霍夫定律：电路中各个分支的电流代数和等于零；电路的功率公式：P=VI，表示功率与电流和电压的乘积成正比，单位是瓦特(W)。
二、电路组成1. 电源家庭电路的电源一般是来自于市电，供电频率一般为50Hz，电压一般为220V。
用电家用电器中也有一些需要直流电源的，一般采用变压器和整流器将交流电转换为直流电。
2. 电线家庭电路中使用的电线一般是铜芯电线，铜芯电线导电性好，可以降低电流通过电线时的能量损耗，保证电路的可靠性。
3. 电路元件电路元件包括开关、插座、灯具、保险丝等，这些元件是家庭电路中不可或缺的组成部分，用于控制和分配电能。
三、电路安装1. 安装位置和布线家庭电路中的插座、开关、灯具等元件的安装位置需要根据实际使用需求进行设计，保证使用的便捷性和美观性。
布线时需要考虑电线的搭接、穿墙等问题，确保电路的稳定和安全。
2. 电路保护家庭电路中一般要设置保险丝或空气开关等保护装置，以避免电路出现短路、过载等情况时造成损坏或危险。
现代家庭用电安全知识
现代家庭用电安全知识现代家庭用电安全知识一、给手机、数码相机、剃须刀、电瓶车等充电，不应将其放在易燃物旁。
由于有的充电器、充电电池可能质量不过关，或充电过程中的电压不稳定(尤其是下半夜用电低谷期电压过高)，有可能自燃起火。
提醒大家，尽量不要在晚上睡觉时或没人时给电器充电，另外，充电时，一定要远离易燃物品，避免电池(或充电器)着火引燃其它。
二、看完电视、用玩电脑、吹完空调后，不要只关掉其自身开关便了事。
岂不知，这种懒得拔电源插头的做法，存在着一定的安全隐患。
因电器本身的开关大都设计在变压器的副边，断不开与电源直接连接的初级线圈，其始终处于通电发热的状态，浪费电不说，初级线圈的电绝缘层还可能炭化而短路，容易引起火灾。
另外，在雨季，雷电会通过电线击毁电器，不拔电源更容易“引火烧身”。
因此，提醒大家，养成使用完电器就断开电源(最好是拔下插头)的良好习惯，这样做有利无害。
三、使用电饭锅(煲)、电磁炉、电冰箱、洗衣机、饮水机、电风扇等，不要不设接地线。
以上电器都敷有接地线插头，防止机(壳)体漏电，以保护使用者。
而有的家庭使用这些电器，已安装了具有接地功能三孔插座的还能正确使用，若没有，就视插头的接地爪为累赘，干脆将其掰掉，好插进两孔茶座里。
岂不知，若电器万一漏电而不能通过接地线入地，只能电着使用者，轻者受伤，重者危及生命!因此，提醒大家，尤其是使用那些需直接碰触的电器，不要无所谓，一定要接地使用。
四、新房装修，不要自己布线及安装各种照明灯具。
有的人新房装修中，图省钱由自己来布线、接线和安装，或让装修工将电线直接嵌在墙裙里和泥进墙体中。
岂不知，这将为今后的生活埋下了安全隐患。
提醒新房装修者，一等要请专业电工按照新家的电器配置负荷要求来设计和施工：所有电线一定要达到通电负荷要求，所有线路接头必须要专业处理，电线通过可燃装饰物表面或墙体内时，要套塑料管或轻质阻燃套，吊顶内的电线应采用金属管配线等，真正达到安全规范、标准合理，防患于未然。
家庭电路原理知识点总结
家庭电路原理知识点总结家庭电路是指用来为家庭提供电力的电路系统，它包括配电系统、线路系统、插座系统、开关系统、灯光系统等。
家庭电路的设计和安装需要遵循一定的原理和规范，以确保电路安全可靠。
下面我们来总结一下家庭电路的原理知识点。
一、电路基本原理1. 电压、电流、电阻的关系电路中的电压指的是电场产生的电势差，它是电流在闭合回路中流动的动力。
电流则是电荷在电场中的运动形式，是电子在导体中的运动产生的现象。
电阻是电流在导体中传播时产生的阻力，它与导体的材料、长度和截面积有关。
2. 串联与并联在电路中，电器设备可以是串联连接，也可以是并联连接。
串联连接是指将电器设备依次连接，形成一个闭合回路；并联连接则是将电器设备的正负极分别连接。
在家庭电路中，灯具常常采用并联连接，插座则采用串联连接。
3. 电路的功率和能量电路的功率是指单位时间内消耗或产生能量的速率，它等于电流乘以电压。
而能量则是电路中的电压和电流的乘积，它表示电路中的能量损耗或能量转化。
二、家庭电路设计1. 电路负载计算家庭电路设计的第一步是计算电路的负载，即确定各个电器设备、灯具等的功率和数量，进而确定总负载。
根据国家规定的负载标准，设计电路的容量和线路回路。
2. 电路布线电路布线包括插座、开关、灯具的位置布置和电线的走向等。
合理的电路布线可以提高电路的使用效率，减少线路损耗，同时也便于维护和管理。
3. 电路保护家庭电路的设计需要考虑到电路的安全性和稳定性，因此需要安装过载保护、漏电保护等装置以保护人身和设备安全。
三、家庭电路施工1. 线缆敷设家庭电路的线缆敷设需要遵守一定的规范，比如线缆不能过度弯曲，不能暴露在室外，不能与燃气管道等容易损坏的设备靠近。
2. 开关插座安装开关和插座的安装需要保持与地面的一定距离，以免发生短路或触电等危险。
3. 灯具安装灯具的安装需要注意与建筑结构的匹配，保证灯具的稳固性和安全性。
四、家庭电路维护1. 定期检查家庭电路需要定期进行检查维护，包括线路、插座、开关、灯具等设备的检查。
中考物理19.4《生活用电》单元复习方案(解析版)
专题19.4 《生活用电》单元复习方案一、单元考点归纳总结考点一：家庭电路1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。
测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段的零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。
即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。
起到保护电路的作用。
不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（5）插座：并联在家庭电路中，如图所示，具体接线情况：说明：1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。
根据安全用电原则连接电路，每个开关都可以单独控制灯。
4.家庭电路电流过大的原因（1）原因:发生短路或用电器总功率过大。
九年级物理生活用电知识点
九年级物理生活用电知识点初中物理：“生活用电”必背知识点一、家庭电路1. 电路连接及注意事项：输电线进户后首先接到电能表上，它用来显示所消耗的电能. 接下来是全户用电的总开关. 当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置?用电器.开关?保险丝应接在火线上;螺丝口灯座的螺旋套应接在零线上，家庭电路中各家用电器要并联接入电路中，而控制用电器的开关应与用电器串联.2. 保险丝材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低.作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路的作用.注意：禁止用铜丝?铁丝等代替保险丝.二、火线和零线1. 定义：进户的两条输电线中，一条叫做端线，俗称瑏瑢?火线;另一条叫做零线，它在入户之前已经和大地相连.2. 试电笔(1)作用: 判断火线和零线.(2)构造: 笔尖金属体?大电阻(约1000kΩ)?氖管?弹簧?笔尾金属体(或金属笔卡).(3)原理: 氖管中充有稀薄的氖气，两端是两个金属电极. 当电极间的电压达到一定值时，氖气会导电. 当电流从一个电极流到另一个电极时，氖管会发出红光.(4)使用: 使用时，手指按住笔卡(笔尾金属体)，用笔尖接触被测导线，如果被测导线是火线，电流经过笔尖?电阻?氖管?弹簧，再经过人体，流入瑨瑏?大地，氖管就会瑏瑩?发光. 如果笔尖接触的是零线，氖管中不会有电流通过，也就不会发光.(5)注意: 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖金属体.三、三线插头和漏电保护器1. 三线插头：标有“L”字样的插头接火线，标有“N”字样的插头接零线，标有“E”字样的插头接地线，插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连. (三孔插座接法:左零右火上接地)2. 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。
生活用电提纲
生活用电提纲进户线：为用户提供电能。
包括火线与零线，它们之间电压为220V，火线与大地之间为220V，零线与地之间电压为0V插座：对可移动的用电器供电。
插座分为两孔插座与三孔插座。
插座与用电器并联（固定的）两孔插座：一孔接火线，一孔接零线。
一般左零右火。
三孔插座：左零右火中接地灯座：俗称灯头。
灯座分螺旋口灯座与卡口灯座。
侧面接零线，中央顶部弹簧片通过开关接到火线上。
1、火线带电，与零线之间电压为220V，火线能使试电笔发光，零线在户外与大地相连，零线不会使试电笔发光。
2、试电笔：（1）辨别火线与零线。
（2）笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
（3）使用：手指按住笔尾金属体，笔尖金属体接触导线裸露处，若氖管发光则测的是火线，不发光测的是零线。
（电阻阻值非常大，电流非常小）（4）原理三线插头：最上面的一个脚接用电器的金属外壳。
插入三孔插座（大地）将用电器外壳与大地连接起来。
最上面的一个脚设计的长的目的在用电器通电前，先将外壳接地，起到安全和保护作用。
漏电保护器：是在有人触电或漏电时，能自动断开，起保护作用。
铭牌含义：漏电电流达到30mA时，在0.1s内自动切断电路。
空气开关与漏电保护器的作用分别是：家庭电路安装口诀：火线零线并排走，零线直接进灯口，火线接上开关进灯头。
第二节、家庭电路电流过大的原因（1）作用：电路电流过大时自动熔断，避免发生危险，保护用电器和人身安全。
（2）材料：用铅锑合金制成的，电阻大，熔点低（3）选择和更换：不同粗细的保险丝，其额定电流不同。
选择时，应让保险丝的额定电流等于或稍大于电路的最大正常工作电流。
更换时不能换用粗的，也不能用铜丝和铁丝。
（4）保险丝有时安装在玻璃管或陶瓷管内，称为保险管。
额定电流写在保险管的铜帽上（5）空气开关：新建楼房已经不再使用保险丝，而用空气开关代替。
电流过大时空气开关断开（俗称跳闸）第三节安全用电1、触电电流的认识：当人体通过0.6mA的电流,会引起人体麻刺的感觉；通过20mA安的电流,就会引起剧痛和呼吸困难；通过50mA安的电流就有生命危险；通过100mA安以上的电流，就能引起心脏麻痹、心房停止跳动，直至死亡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活用电
1.顺序：进户线、电能表、总开关、保险装置、用电器。
2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。
保险装置接在火线上。
3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。
4.（1）开关应接在火线和用电器之间，为了更安全。
（单刀双掷走廊两头的开光控制同一盏灯）
如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。
从安全用电角度对方案进行评估，其中合理的是______ 。
理由是_______________。
（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。
（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。
5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。
6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。
（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。
（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。
7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。
（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。
（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。
（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。
（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。
8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器
会迅速切断电流，保护人身安全。
9.（1）保险丝熔断或空气开关掉闸的原因：电流过大。
（2）电流过大的原因：短路；负载过大（总功率过大，并联的用电器过多）。
（3）造成短路的原因：改电路时不小心、电线绝缘皮损坏、用电器进水造成火线零线直接连通。
（4）电线接头处易发生火灾。
（5）短路电流过大时，如果没有保险丝，也不会烧坏被短路的用电器，因为谁被短路了，电流就不从谁那过。
10. 常见触电：人体接触火线大地，人体接触火线零线，电弧触电，跨步电压触电。
11. 安全用电原则：不接触低压带电体，不靠近高压带电体；更换灯泡、搬动用电器前断开电源开关；不弄湿用电
器，不损坏绝缘层；元件达到使用寿命及时更换。
不在电线上晾衣服。
雷雨天不在大树下避雨，不站在空旷的地方。
电机的外壳要接地。
同一个插排不能同时使用多个大功率用电器。
12．高压输电塔最上方的两条线起防雷作用。
13. 注意画出保险管，不指出火线零线地线的情况。
14. 某处断路的后果，尤其是进户线的零线断了。
（接触某点是否会触电、魔术）
（1）若A处断路：L1 L2都不发光，热水器不工作，插座的左右孔都能使试电笔的氖管发光，（左孔的电通过L1 或L2或热水器传过来）
（2）若B处断路：L1 发光，L2 不发光，热水器不工作，插座的左右孔都能使试电笔的氖管发光，（左孔的电通过L2或热水器传过来）
（3）若C处断路：L1 L2都发光，热水器不工作，插座的左右孔都能使试电笔的氖管发光，（左孔的电通过热水器传过来）
（4）若D处断路：L1 L2都发光，热水器不工作，插座的右孔都能使试电笔的氖管发光，左孔不能。
15．本来用电器正常工作，将一个台灯的灯头插入插座：
（1）刚插入插座，所有用电器停止工作，说明台灯插头短路。
（2）插入后没事，一闭合台灯开关，所有用电器停工，说明台灯的灯头（灯、灯座）短路。
（3）插入插座的是大功率用电器，还有可能是总功率过大，导致电流过大，导致掉闸。
16．开关问题
（1）开关里的两个接触点相碰，等于一直工作。
（2）如右图将灯的开关断开后，从开关的两个接触点接一个插座，
将台灯的插头插入插座，闭合台灯开关后，如右图，灯和台灯都能
发光，但都偏暗。
17. 用试电笔测到底是哪一段导线断了。
如图右所示，是小刚家里部分电路的示意图。
当闭合开关S后，发现电灯L不亮，检查保险
丝没有熔断。
小刚同学用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都
能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测火线A点
时能发光，在测零线B点时不发光。
你判定此电路故障应是（）
A．火线和零线短路B．电灯L短路
C．电线AC段某处断路D．电线BD段某处断路
18.检验灯泡，如下图：
（1）只闭合S S1，发现L0L1都发出暗红色光，说明L1所在支路完好。
（2）只闭合S S2，发现L0正常发光，L2不发光，说明L2短路。
（3）只闭合S S1，发现L0L3都不发光，说明L3断路。
19．高压线上的鸟不被电死的原因
（1）鸟只站在一根导线上，两脚之间的距离很小，两脚间的导线的电阻非常小，鸟和导线并联，相当于鸟被短路，电流几乎不从鸟身上经过。
（2）如图下图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是（）
A．由于小鸟脚上的角质是绝缘的，所以甲鸟和乙鸟不会触电
B．由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电
C．甲鸟两脚间的电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但乙鸟会触电
D．由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电。
