道岔大修作业指导书作业人员要熟练掌握道岔大修的操作要领 ,能够将组装好的道岔铺设进既有路线,以改善路线设备。
《铁路技术管理规程》《铁路线路修理规则》《铁路工务安全规则》《既有线提速 200~250 km/h 线桥设备维修规则》《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》 (铁运 C20223280)。
防护信号,起道机,撬棍、捣镐、大拉耙.铁锹、道钉锤﹑轨距尺.轨温表等。
4.1 点名分工工班长组织职工列队点名 ,明确作业分工项目 , 内容及时间,所有职工均应按规定使用劳动保护用品。
4.2 安全预想(1)上班集中思想 ,明确各自作业范围及特点 ,做到自控、互控、他控及联控,来车按规定要求下道避车，并将工(机)具撤出限界以外;(2)成组更换道岔钢轨时 ,要注意先后路线的钢轨与新道岔是否同类型钢轨;(3)在更换不同类型的道岔时 ,对附带曲线要作相应的调整工作;(4)在更换道岔时,要防止破坏路线标志和信号设备;(5)电气化区段安全:①在与接触网不足 2m 的处所进行作业时,必须按停电施工天窗执行，并由供电部门人员配合施工;②执行电气化铁路其他与之相关的要求。
(6)如遇恶劣天气,执行《铁路工务安全规则》有关规定。
4.3 工机(具)检查作业负责人负责落实专人对机 (工)具性能及安全性的检查确认 ,防止将损伤的工 (机)具带人作业现场。
使用的工 (机)具必须按要求用反光漆(膜)进行编号，以防止侵限或者遗留在路线上。
4.4 设置防护驻站联络员提前 40 min 到达车站办理登记手续，了解列车运行情况 ,及时通知现场防护员 ;现场防护员根据要求准备好防护标牌,按要求设置防护。
现场防护员 (联系艰难地段增加中间联络员 )接到驻站防护员通知后，会同作业负责人,组织所有作业人员在就近安全通道或者在路肩上行走至作业地点附近的安全地带。
4.5 作业准备(1)事先与电务、车站联系，上道时必须有电务配合施工;(2)根据实地情况，合理配制新岔先后龙门轨长度，铺轨、接轨时人员要充足，设专人负责指挥,动作协调一致;(3)配齐各部的零件，并做好除锈涂油工作;(4)再次检查尖轨与基本轨是否密贴 ,调整好基本轨的蜿蜒点,检查各部份间隔尺寸是否符合要求;(5)卸下的新轨要放在既有线钢轨外侧的枕木头上，新旧钢轨间距不得少于 150mm,新轨轨面高度不得超过旧轨轨面 25mm,并要垫平放稳、钉固。
[作业指导书]更换道岔护轨作业指导书
![[作业指导书]更换道岔护轨作业指导书](https://img.taocdn.com/s3/m/2ae67f5658eef8c75fbfc77da26925c52cc59181.png)
[作业指导书]更换道岔护轨作业指导书作业指导书：更换道岔护轨作业指导书引言概述：道岔护轨是铁路交通运输中非常重要的设备，保障了列车行驶的安全和顺畅。
为了确保道岔护轨的正常运行，定期更换道岔护轨是必不可少的工作。
本文将详细介绍更换道岔护轨的作业指导书，匡助工作人员正确进行相关作业。
一、准备工作1.1 清理工作区域：在更换道岔护轨之前，首先要清理工作区域，确保没有杂物和障碍物影响作业。
1.2 检查工具设备：检查所需的工具设备是否完整，包括扳手、螺丝刀、千斤顶等，确保可以顺利进行更换作业。
1.3 安全防护措施：工作人员必须佩戴好安全帽、手套、工作服等防护用具，确保作业过程中的安全。
二、拆除旧护轨2.1 固定道岔：在拆除旧护轨之前，需要先将道岔固定好，避免在拆除过程中发生挪移。
2.2 拆除螺丝：使用螺丝刀逐个拆除旧护轨上的螺丝，注意保存好拆下的螺丝，以备安装新护轨时使用。
2.3 清理工作区域：拆除旧护轨后，要及时清理工作区域，确保没有残留的杂物和螺丝。
三、安装新护轨3.1 定位护轨：根据道岔的结构和尺寸，正确定位新护轨的位置，确保安装正确。
3.2 固定护轨：使用螺丝将新护轨固定在道岔上，确保坚固可靠。
3.3 调整护轨：安装完新护轨后，进行调整，确保护轨与铁轨的连接处平整且无缝隙。
四、测试和调试4.1 测试护轨：安装完新护轨后，进行测试，确保护轨的运行正常，没有异常情况。
4.2 调试道岔：根据道岔的使用情况，进行调试，确保道岔的切换顺畅。
4.3 安全检查：最后进行一次全面的安全检查，确保道岔护轨的安装和调试工作彻底符合要求。
五、清理和整理5.1 清理工作区域：作业完成后，要及时清理工作区域，将杂物和工具设备收拾整齐。
5.2 整理工具设备：检查工具设备是否完好无损，进行整理和归类，方便下次使用。
5.3 填写作业记录：作业完成后要认真填写作业记录，记录作业过程中的关键信息和问题，为下次作业提供参考。
通过以上详细介绍，我们可以清晰地了解更换道岔护轨的作业指导书内容和步骤，匡助工作人员正确进行相关作业，确保道岔护轨的正常运行和列车行驶的安全。
高速铁路更换道岔基本轨作业指导书
高速铁路更换道岔基本轨作业指导书目次一、作业介绍............................................ ３二、作业流程图.......................................... ５⒈作业准备........................................... ６⒉防护设置........................................... ６⒊作业流程........................................... ６四、质量标准............................................ ８五、作业机具材料........................................ ９一、作业介绍作业范围：本作业指导书适用于工务段范围内的高速铁路更换道岔基本轨作业人员要求：⒈岗位要求：作业负责人由不低于副主任职务的担任，操作人员必须培训合格。
⒉人员配置：必须设置“三位一体”防护。
作业不少于14人。
施工负责1人，焊接操作4人，机动扳手1人，配合换轨及焊接操作配合6人，驻站防护1人，工地防护1人。
作业条件：⒈天窗点内：有正式施工作业计划、基本轨更换方案已批复、新基本轨经探伤人员仪器检定合格、表观质量良好、应急处置方案明确、应急材料机具到位、轨温符合作业条件要求、焊接方案经审批、电务配合人员到位、轨道车钢轨运输配合施工计划已批复。
⒉作业时间：不得少于240分钟。
⒊配合要求：车务段、电务进行配合。
作业风险：⒈违章施工作业风险⑴作业后作业机具材料清点，造成机具材料遗留在作业地段，且未撤出限界意外，造成冲撞机具行车事故。
⑵作业人员业务不强，造成钢轨焊接伤损，造成断轨，导致行车事故。
⑶施工作业后不进行质量回检或质量回检不到位，造成几何尺寸超标，导致行车事故。
道岔作业指导书
一、道岔作业指导书项目名称道岔检查作业适用范围线路因列车运行，气候变化等影响引起的道岔设备疲劳、局部零件损坏、导致轨道几何尺寸超限、或例行周期性的静态设备检查。
人员要求必须具有中级工及以上职业等级，经过铁路局组织的岗位实作专项培训合格，熟悉工务维修的工作性质和任务，了解铁路线路设备的构造，掌握铁路线路的基本知识，胜任本职工作。
注意事项 1.量具必须检验合格，正确使用量具，测量准确。
2.按照标准填写记录本，并准确勾画和记录设备病害。
3.准确判读图纸，并现场准确找出设备病害原因，并能正确分析。
4.设备检查必须要有专人防护，来车及时下道、列队迎车。
5.工具随人下道，不侵限；无损伤和碰伤。
6.恶劣天气，瞭望困难应停止检查。
作业工具道尺支距尺弦绳板尺钢卷尺扭力矩扳手塞尺作业前准备工作 1.按规定设好防护，并做好记录。
2.用道尺调头测量，检查道尺水平精度，校核误差在0.2mm以内。
道岔作业作业过程与质量验收 1.测量规向、高低。
从道岔岔前开始，确定道岔外直基本轨为基准股。
在基本股对应钢轨布置弦绳，受用钢板尺测量，在钢轨非作用边检查轨向，在钢轨顶面检查高低。
使用普通弦绳时，将板厚设定为20mm，弦绳长设定为为20m。
高低：用10m弦绳，方向用40m弦绳并与目视相结合，每一根轨木记录数据。
2.测量轨距、水平时，须使用道尺采取逐根测量的方式进行，在道岔转辙部分检查时，直股检查完毕后，将道岔转向曲股，并对曲股进行检查，对应岔枕编号进行记录。
轨距、水平检查须检查道岔及前后100m线路，并将几何尺寸超限地点记录在检查本中。
3.使用塞尺检查道岔尖轨、心轨及各部分顶铁密贴情况，绝缘接头状态等。
4.使用支距尺检查道岔支距，使用塞尺、1m平直尺检查焊缝平直度，使用扭力矩扳手检查扣件力矩，必要时使用5m卷尺检查道岔框架尺寸、尖轨断面及降低值、尖轨光带。
5.检查滑床板密贴情况；检查各类螺栓缺少、松动情况；检查铁垫板或橡胶垫板、橡胶垫片磨损、缺少情况；检查岔枕失效、空吊情况。
[作业指导书]更换道岔护轨作业指导书
![[作业指导书]更换道岔护轨作业指导书](https://img.taocdn.com/s3/m/ebf3cdbdbb0d4a7302768e9951e79b8968026837.png)
[作业指导书]更换道岔护轨作业指导书作业指导书：更换道岔护轨作业指导书引言概述：道岔护轨是保证铁路列车行驶安全的重要设备之一，定期更换道岔护轨是铁路维护保养工作中的重要环节。
为了确保更换道岔护轨的作业顺利进行，特制定此作业指导书，详细介绍更换道岔护轨的操作步骤和注意事项，帮助维护人员规范操作，确保列车行驶安全。
一、准备工作1.1 确认更换道岔护轨的具体位置和数量，以及所需的材料和工具。
1.2 检查道岔护轨的磨损程度，确保更换时选择合适的新护轨。
1.3 确保作业区域安全，设置警示标识，避免他人误入作业区域。
二、拆除旧护轨2.1 使用适当的工具，拆除旧护轨，注意避免损坏道岔其他部件。
2.2 检查拆除的旧护轨，确认是否存在磨损或损坏情况，做好记录。
2.3 清理拆除的旧护轨，确保作业区域整洁，避免杂物影响后续作业。
三、安装新护轨3.1 将新护轨按照规定位置放置到道岔上，注意方向和位置的正确安装。
3.2 使用螺栓和螺母固定新护轨，确保牢固可靠。
3.3 检查新护轨的安装情况，确认无误后进行下一步操作。
四、调试测试4.1 完成新护轨的安装后，进行道岔的调试测试，确保护轨安装正确。
4.2 测试道岔的转向和连接情况，确认无异常情况。
4.3 如发现问题，及时进行调整和修复，确保道岔正常使用。
五、清理收尾5.1 清理作业现场，清除杂物和工具，确保作业区域整洁。
5.2 对作业过程进行总结和记录，包括遇到的问题及解决方法。
5.3 提交作业报告，并将相关资料归档保存，为今后的维护工作提供参考。
通过以上作业指导书的详细步骤和注意事项，维护人员可以更好地进行道岔护轨的更换作业，确保铁路列车的行驶安全和畅通。
希望每位维护人员都能严格按照指导书操作，做好维护工作，为铁路运输保驾护航。

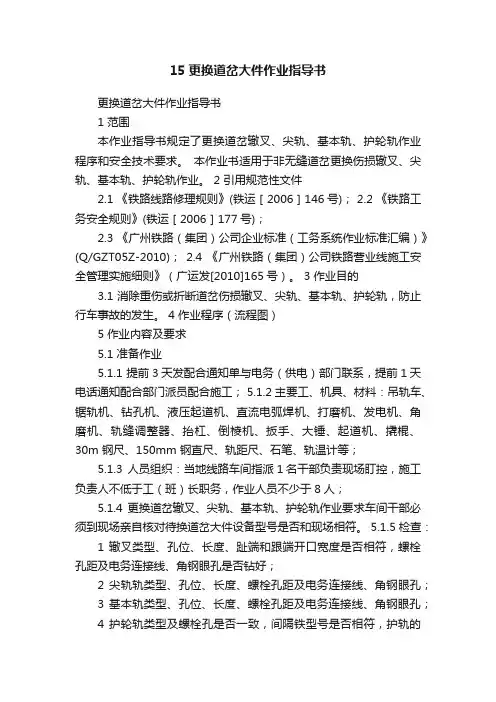

15更换道岔大件作业指导书
15更换道岔大件作业指导书更换道岔大件作业指导书1 范围本作业指导书规定了更换道岔辙叉、尖轨、基本轨、护轮轨作业程序和安全技术要求。
本作业书适用于非无缝道岔更换伤损辙叉、尖轨、基本轨、护轮轨作业。
2 引用规范性文件2.1 《铁路线路修理规则》(铁运［2006］146号)； 2.2 《铁路工务安全规则》(铁运［2006］177号)；2.3 《广州铁路（集团）公司企业标准（工务系统作业标准汇编）》(Q/GZT05Z-2010)；2.4 《广州铁路（集团）公司铁路营业线施工安全管理实施细则》（广运发[2010]165号）。
3 作业目的3.1 消除重伤或折断道岔伤损辙叉、尖轨、基本轨、护轮轨，防止行车事故的发生。
4 作业程序（流程图）5 作业内容及要求5.1 准备作业5.1.1 提前3天发配合通知单与电务（供电）部门联系，提前1天电话通知配合部门派员配合施工； 5.1.2 主要工、机具、材料：吊轨车、锯轨机、钻孔机、液压起道机、直流电弧焊机、打磨机、发电机、角磨机、轨缝调整器、抬杠、倒棱机、扳手、大锤、起道机、撬棍、30m 钢尺、150mm 钢直尺、轨距尺、石笔、轨温计等；5.1.3 人员组织：当地线路车间指派1名干部负责现场盯控，施工负责人不低于工（班）长职务，作业人员不少于8人；5.1.4 更换道岔辙叉、尖轨、基本轨、护轮轨作业要求车间干部必须到现场亲自核对待换道岔大件设备型号是否和现场相符。
5.1.5 检查：1 辙叉类型、孔位、长度、趾端和跟端开口宽度是否相符，螺栓孔距及电务连接线、角钢眼孔是否钻好；2 尖轨轨类型、孔位、长度、螺栓孔距及电务连接线、角钢眼孔；3 基本轨类型、孔位、长度、螺栓孔距及电务连接线、角钢眼孔；4 护轮轨类型及螺栓孔是否一致，间隔铁型号是否相符，护轨的缓冲区、平直段、切削喇叭口的尺寸是否符合标准。
5. 2 防护作业5.2.1 主要防护信号用品：作业标、停车信号牌、双面信号灯、火炬、喇叭、响墩、红黄信号旗、70mm 2铜导线、电话机、对讲机等；5.2.2 利用天窗，在车站《行车设备施工登记薄》登记，按规定插作业标，设置移动停车信号，设置准备作业防护作业拆下道岔大件及各联接零部件拨出旧设备，拨入新设备联接道岔大件及各联接零部件质量回检车站销点登记，撤除防护完工会驻站、工地防护员，用电话或对讲机防护。
换岔施工作业指导书1.5
成组更换道岔作业指导书哈尔滨工务机械段2014年12月29日目录第一章更换道岔施工技术要求 (3)第二章更换道岔施工作业条件 (5)第三章施工前期准备作业 (6)第一节施工调查（工序编号1） (6)第二节到料、挑料（工序编号2） (7)第三节平整预铺场地（工序编号3） (8)第四节卸料（工序编号4） (9)第五节组装岔排作业（工序编号5） (10)第六节换岔前准备作业(工序编号6） (13)第四章换岔当日封锁施工 (14)第一节换道岔前准备作业（工序编号7) (14)第二节拆除旧道岔(工序编号8） (14)第三节清筛道床作业（工序编号9） (16)第四节横纵移岔排就位作业（工序编号10) (19)第五节联结道岔前后龙口钢轨作业（工序编号11） (21)第六节K车缷碎石作业(工序编号12） (22)第七节道岔起拨捣作业(工序编号13） (24)第五章换岔施工后续作业 (26)第六章更换道岔施工主要安全措施 (26)成组更换无缝道岔作业指导书第一章更换道岔施工技术要求第1。
1条道岔各部几何尺寸及零配件的安装符合设计图纸要求。
严格按施工设计及道岔标准图号要求施工。
第1.2条铺设混凝土岔枕时，道岔直向应用Ⅲ型混凝土枕过渡，道岔直向过渡枕:υmax≤120 km/h时，道岔直向两端过渡枕均不得少于50根；160km/h≥υmax 〉120 km/h时，道岔直向两端过渡枕均不得少于75根;道岔侧向过渡枕(含岔后长岔枕)：18号道岔侧向过渡枕不得少于38根。
第1.3条道岔轨型应与线路钢轨轨型相同，轨型不同时应用异型轨过渡.所用异型轨应符合《异型钢轨技术条件》(TB/T3066）的要求.第1。
4条尖轨非工作边与基本轨工作边的最小距离为65mm,容许误差为－2mm.第1。
5条正线道岔(直向）与曲线超高顺坡终点之间的直线段长度：线路允许速度大于160km/h时不应小于70m，困难条件下不应小于30m；线路允许速度为120km/h（不含）~160km/h时不应小于40m，困难条件下不应小于25m；其他地段不应小于20m。
道岔安装调试作业指导书
道岔安装调试作业指导书(总14页) -本页仅作为预览文档封面，使用时请删除本页-道岔安装调试作业指导书目录1.适用范围 --------------------------------------------------------------------- 错误!未定义书签。
2.作业准备 --------------------------------------------------------------------- 错误!未定义书签。
3.技术要求 --------------------------------------------------------------------- 错误!未定义书签。
4.操作程序及工艺流程----------------------------------------------------- 错误!未定义书签。
5.操作要求 --------------------------------------------------------------------- 错误!未定义书签。
6.劳动组织 --------------------------------------------------------------------- 错误!未定义书签。
7 材料要求 -------------------------------------------------------------------- 错误!未定义书签。
8 设备机具配置-------------------------------------------------------------- 错误!未定义书签。
9.质量控制及检验 ----------------------------------------------------------- 错误!未定义书签。
10.安全及环保要求---------------------------------------------------------- 错误!未定义书签。
