地质填图在固体矿产普查找矿和矿床（区）勘查评价中，是一项基本的、必不可少的重要壬作手段。
地质填图的目的任务1.地质填图的目的任务1.1地质填图的任务地质填图的任务地质填图总目的是：圈定各类地层、地质体界线，矿体分布位置，初步查明各地质体之间的接触关系及产状变化规律，以及成矿后期岩浆岩、断裂构造对矿体的穿插和破坏作用，为矿床评价工作或深部工程控制提供依据。
大比例尺地质填图是在矿床（区）普、详查或勘探阶段进行，主要任务是：全面而详细研究矿床（区）地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布，研究矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、资源储量计算，为矿山设计和建设提供地表资料。
测区范围通常局限于矿体和近矿围岩分布地段，但应包括探矿工程布置范围。
填图比例尺1.2填图比例尺大比例尺地质填图选用比例尺一般为1：10000－1：1000，必要时1：500。
在确定矿区地质填图比例尺时，必须综合考虑矿区地质构造发育程度、矿体形态复杂程度、矿石质量或矿化均匀程度等因素，通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时，采用较大比例尺，反之用较小比例尺。
地质填图的工作阶段1.3地质填图的工作阶段矿区地质填图大致可划分为四个阶段：一是资料收集和设计编写、二是野外地质调查、三是中间性资料整理及野外综合研究、四是综合整理及编写填图总结。
设计编写、、工作用品准备及人员组织工作用品准备及人员组织、设计编写资料收集、2.资料收集资料收集2.1资料收集收集和综合研究矿区内或大一些范围内前人已有的地质、矿产、物探、化探、遥感资料，拟定工作重点和需要解决的问题。
集有关地质矿产资料2.1.1收集有关地质矿产资料收集沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等资料。
大比例尺矿山填图及构造野外工作方法
具断层泥的断层
Vsb 变形石英硫化物脉体，常出现在S2变形带 Vqs 石英和硫化物脉（晚期含铜矿物） 不规则脉状结构 Vc 方解石脉，大理岩中变形脉体，角岩中 近平行细脉
五、数字化地质图
数字化地质图 – 岩性
五、数字化地质图
数字化地质图 – 岩性、断层、脉体
五、数字化地质图
数字化地质图 – 岩性、断层、脉体、面理迹线
拉长块状或多孔状 （elongate blocky & vuggy） open crack / crack sealing
Mechanism:
precipitation control on outer surface
生长方向和晶体形态
对向生长脉: 长条体状elongate-blocky crystals young
生长方向和晶体形状（Growth direction and crystal shapes）
（对向）Syntaxial （伸长）Stretching 伸长状晶体 （stretched crystals） crack sealing （背向）Antitaxial 纤维状（fibrous）
Crystal shape:
在实践中如果解译地质图随着新数据的加入特征更加集中或解译结 果只受到轻微的影响 . 这种明显突出的特征通常被认为是接近于事 实的解译.
六、地质图解译
地质图解译 • 地质解译最通常的形式就是将露头之间的各种岩性或 岩石组合连接起来. • 露头（地质事实）间距离越远，解译越具有推测性. • 解译地质图需要其他手段(如地物化遥和钻探)来验证 和补充露头间缺失的地质现象.
应力积累－张裂－充填成 脉（45－12m）－愈 合－应力积累－再一 次张裂－再一次愈合。
大比例尺地形图野外调绘的方法和技巧

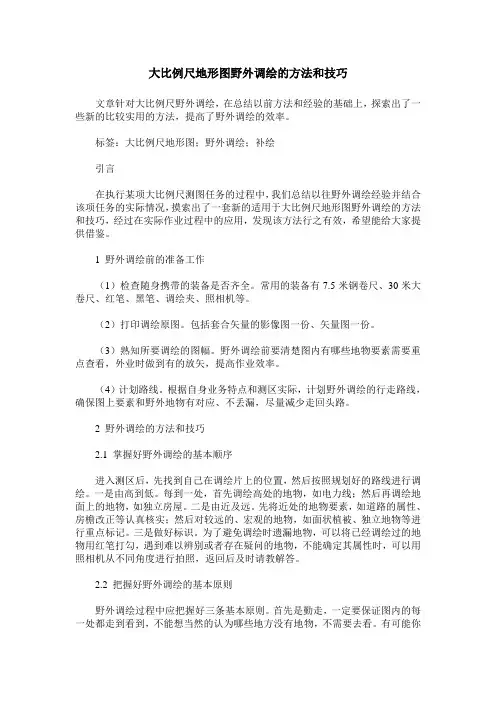

大比例尺地形图野外调绘的方法和技巧文章针对大比例尺野外调绘，在总结以前方法和经验的基础上，探索出了一些新的比较实用的方法，提高了野外调绘的效率。
标签：大比例尺地形图；野外调绘；补绘引言在执行某项大比例尺测图任务的过程中，我们总结以往野外调绘经验并结合该项任务的实际情况，摸索出了一套新的适用于大比例尺地形图野外调绘的方法和技巧，经过在实际作业过程中的应用，发现该方法行之有效，希望能给大家提供借鉴。
1 野外调绘前的准备工作（1）检查随身携带的装备是否齐全。
常用的装备有7.5米钢卷尺、30米大卷尺、红笔、黑笔、调绘夹、照相机等。
（2）打印调绘原图。
包括套合矢量的影像图一份、矢量图一份。
（3）熟知所要调绘的图幅。
野外调绘前要清楚图内有哪些地物要素需要重点查看，外业时做到有的放矢，提高作业效率。
（4）计划路线。
根据自身业务特点和测区实际，计划野外调绘的行走路线，确保图上要素和野外地物有对应、不丢漏，尽量减少走回头路。
2 野外调绘的方法和技巧2.1 掌握好野外调绘的基本顺序进入测区后，先找到自己在调绘片上的位置，然后按照规划好的路线进行调绘。
一是由高到低。
每到一处，首先调绘高处的地物，如电力线；然后再调绘地面上的地物，如独立房屋。
二是由近及远。
先将近处的地物要素，如道路的属性、房檐改正等认真核实；然后对较远的、宏观的地物，如面状植被、独立地物等进行重点标记。
三是做好标识。
为了避免调绘时遗漏地物，可以将已经调绘过的地物用红笔打勾，遇到难以辨别或者存在疑问的地物，不能确定其属性时，可以用照相机从不同角度进行拍照，返回后及时请教解答。
2.2 把握好野外调绘的基本原则野外调绘过程中应把握好三条基本原则。
首先是勤走，一定要保证图内的每一处都走到看到，不能想当然的认为哪些地方没有地物，不需要去看。
有可能你没去到的地方就存在内业漏判的地物或者新增的地物；二是要多问，野外调绘时会遇到许多我们从未见过的地物，一定要多问问当地的居民，确保调绘准确无误；三是要善记，野外调绘的地物属性要记录到调绘片上，地物较多较密时，更要字迹工整，书写认真，做到易于识别。
地质矿产勘查作业指导讲义之-矿区地质填图
野外地质记录必须记录野外记录薄（野薄）上，作文字记录时，每条路线首页必须注明时间、地点、路线编号、目的任务、参加人员及分工、图幅编号、设计地质路线概况等，下页开始地质记录，地质点记录格式如下：点号： D×××点位：距×高点×°方位×米处或×高点×°方位与×高点×°方位交汇处或×河流转弯处、×公路分叉处、×高点上……坐标：X=……，Y=……，h=……点性（义）：岩性界线点、岩性控制点、岩相界线点、构造（断层）控制点、蚀变矿化控制点、化石点、工程控制点……露头：人工、自然，好、较好、差描述：（控制点）该点为×色（新鲜色）×状（构造）×化（蚀变）×粒（粒度）×（矿物）×岩（如：灰绿色厚层状硅化中细粒长石岩屑砂岩、浅肉红色块状弱褐铁矿化中粗粒二长花岗岩）。
风化面颜色、新鲜面颜色、结构、构造、矿物含量、粒度、成份、沉积岩碎屑磨园、分选情况、蚀变、矿化特征岩层宏观特征：产状，岩性、产状或蚀变等在走向倾向变化特征。
（界线点）点南（根据路线走向）或点×方位为……（同控制点内容）点北（根据路线走向）或点×方位为……（同控制点内容）二者接触界线清楚，或接触界线被覆盖，界线不详……为断层或整合、不整合接触，接触界面特征。
接触界面产状：×°（倾向）∠×°（倾角）各类样品采集情况、照片内容、位置、编号等要素均要记录清楚。
点间：沿路线走向地质体变化情况，或见夹层，如：距D××点×米处见×色（新鲜色）×状（构造）×化（蚀变）×粒（粒度）×（矿物）×岩或构造破碎带、蚀变带、矿化带等，厚×米，长×米，详细描述其特征、产状等，描述内容同地质点记录。
大比例尺地质填图方法介绍
3、每个点上要记录点号、 位置、地质点性质、地质点的 描述、样品及位置、照片、路 线地质等内容。
4、在记录本背页绘制信手 剖面和素描图。
5、每条路线完成后要编写 路线小结。
素描图
野外记录
信手剖面
地质填图野外记录格式
路线编号：
地形图放大后的地形图。 6、编制地质草图（非常重要）
五、踏勘工作
踏勘工作主要解决的问题
1、了解区内的工区范围、地形、主要的岩 石类型、地质构造、矿产分布、地形地貌、 覆盖程度、交通等。
2、选择实测地质剖面的位置。
六、实测地质剖面
（一）剖面的布设要求
1、剖面垂直构 造线布置，一般要 穿透整个工区，特 殊情况下可分段布 设，但必须控制住 整个测区。
（九）剖面平面图的绘制
七、地质填图
观察路线的布置
观察路线的布置 遵循已知到未知的原 则，一般由实测剖面 两侧逐步开展填图工 作。
观察路线以穿越法 为主，配合追索法进 行地质填图，适当可 采用放射状等路线。
穿越法路线的布置 要垂直总体构造线方 向。追索法以控制所 追索的地质体界线为 准。
地质填图点线密度要求
C 东
C
（七）剖面小结
一、剖面概况 1、剖面起止:
2、剖面长度 3、剖面完成工作量 包括各类样品
剖面小结
二、岩石类型用岩石组合 1、岩石类型
沉积岩岩石类型、侵入 岩岩石类型、火山岩石类型、变质岩岩石类型
2、岩石组合 沉积岩岩石组合、侵入 岩岩石组合、火山岩石组合、变质岩岩石组合
三、构造特征 褶皱、断裂、变形构造（各类面理、线理）、韧性剪切带、推覆构造等构造特征
03-1 野外填图工作方法
地学院岩矿系 朱云海 2014年9月
野外地质路线调查
1、前期准备 2、野外地质路线布设 3、 野外地质路线调查
1、前期准备
1.1 地形底图的准备 准备合适比例尺的地形图数据或纸介 质地形图作为地形地图。如1:25万填图需 采用1:10万地形图及1:25万地形图或地形 数据库，1:5 万填图需采用 1:2.5万地形图
D0002断层控制点
地质点号：D0002 坐标：110°56′4.9″;30°29′39.5″;H260m 露头：天然，差 点性：断层控制点 风化程度：强风化 描述：
点上断层主要表现有： 1、卫片上存在明显的线状影像； 2、地貌上陡崖与山垭； 3、两侧地层不连续，产状差异明显，点北产状近直立。点北东为 陡山沱组（Z1d）深灰色薄中层状白云岩夹泥岩，岩层破碎，沿裂 隙见方解石脉充填，产状200∠80° ；点南西为石牌组（ ε3s ）灰 绿色页片状粉砂质泥岩，产状 205∠38° 。 4、见宽超过20m破碎带，主要由角砾岩、碎裂岩组成。断层面不 特征，宏观产状为走向330 °，倾角近直立。
和1:5万地形图或地形数据。
三斗坪幅1：5万地形图
1.2 填图单位的确定
填图单位的划分是地质填图的基础，在踏勘、实测剖 面基础上，根据填图比例尺及岩性的一致性、稳定性 和可靠性，确定填图区的地质填图单位。 1）地层填图单位 南华系：Nh1l、Nh2n 震旦系：Z1d1、Z1d2、Z1d3、Z1d4、Z2dnh（蛤蟆井 组）、Z2dns（石板滩组）、Z2dnb（白马沱组） 第四系：Q 2）构造现象 断层、褶皱、大型节理
P 过程数据
点号：No.001 点位： GPS： 点性：最好是界线点 描述：注意接触关系
及证据
属 性 表 描 述 内 容
矿产勘查工作的一般方法及野外操作
矿产勘查工作的一般方法及野外操作（授课人：许剑超）目录一、矿产勘查的目的任务：（一）勘查工作的四个阶段：1、预查；2、普查；3、详查；4、勘探（二）勘查工作1、主要内容2、勘查区地质3、矿床地质4、开采技术条件5、矿石加工技术性能试验6、综合评价二、矿产勘查方法（地质调查、地球化学、地球物理）（一）区调（略）（二）地质勘查（踏勘～勘探）与矿点检查（三）勘查中各种地质编录：1、钻探编录；2、采样编录；3、填图地质编录；4、探矿工程编录(四)勘查中各种采样1．岩石化学成分取样（1）化学采样的任务（2）采样原则（3）决定采样因素（4）各种采样方法①坑道工程中采样方法：A拣块法；B、刻槽法；C、打眼法；D、方格法；F、……②钻探工程中取样（5）布样及取样注意的问题）①ABCDEF②试样长度的确定③坑探工程采样位置的确定④采样间距2、重砂取样（1）重砂取样的目的意义（2）采样方法一般要求：①河流重砂；②堆残重砂；③人工重砂；④砂钻取样（3）取样中注意的问题3、岩矿石物理试验样采取（1）体积质量－体重①大小体重样；②体重样的代表性；③体重样的数量（2）比重样采集（略）（3）矿石强度样采集（略）（4）矿石孔隙度试样采集（5）岩土……4、矿石加工技术试验采取（1）不同地质工作阶段加工试验采样（2）（3）5、岩石同位素试样采取（略）6、孢粉鉴定试样采取（略）7伟晶岩矿床矿石成分试样采集（略）8、盐类矿床试样采集（略）……一、矿产勘查目的任务矿产勘查最终的目的为矿山建设设计提供矿产资源储量和开采技术条件等必须的地质资料。
以减少风险和获得最大的经济效益。
（一）勘查工作的4个阶段1、预查：是通过对区内资料的研究、类比及初步野外观察、极少量工程验证，初步了解预查区的矿产资源远景，提出可供普查的矿化潜力较大地区，为发展地区经济提供参考资料。
2、普查：是通过对矿化潜力较大地区开展地质、物化探和取样工程以及可行性概略研究，对已知矿化区作出初步评价，对有详查价值地段圈出，为发展地区经济提供基础资料。
大比例尺地质填图的主要工作方法
287管理及其他M anagement and other大比例尺地质填图的主要工作方法游胜贤（河北省煤田地质局第二地质队，河北 邢台 054001）摘 要：随着我国经济的飞速发展，对矿产资源的需求也大大提高，地质矿产调查工作也越来越重要，为了保证数字地质填图技术在区域地质矿产调查中的有效应用，相关工作人员必须做好对地质资源信息的采集工作，了解地质资源的分布情况，提高数据信息的准确性，这样才能保证地质矿产调查工作的顺利开展。
区域地质矿产勘查是采矿业中重要的勘查工作，可以为矿产开采提供详细的数据支持，近年来，我国社会经济得到了飞速进而发展，为了满足国家发展对矿产资源的巨大需求，也为了提高采矿作业的安全性，人们对区域地质矿产勘查也越来越重视。
在区域地质矿产勘查中加入数字地质填图技术，有助于提高区域地质矿产调查的工作水平。
文本对数字地质填图技术进行了简单的介绍，同时也指出了数字地质填图在区域地质矿产调查中的具体应用，以供参考。
关键词：数字地图填图技术；区域地质矿产调查；应用分析中图分类号：P623 文献标识码：A 文章编号：11-5004（2020）22-0287-2 收稿日期：2020-11作者简介：游胜贤，男，生于1989.年，汉族，河北邢台人，本科，工程师，研究方向：测绘。
我国作为一个矿产资源的大国，同时也是一个矿产资源的消耗大国，国家的发展、社会的建设都需要消耗大量的矿产资源，为了满足对矿产资源的需求，在矿产开采与矿产勘探等方面都需要提高技术水平。
近年来，城市规划建设的发展越来越快，各项工程建设的要求也极其严格，尤其重大项目重点区域需要依赖高精度、高现势性的地形图资料作为支撑，同时对地形资料需求十分迫切。
要想满足相关需求，必须采用精准快速的测绘方法快速完成测图任务，以便有效落实规划设计意图，保障城市建设的健康发展。
有相关调查表明，随着地表矿产资源逐渐消耗殆尽，传统地质矿产勘测技术已经难以满足对深层矿产资源的勘测需求，获取的勘测结果的数据参考价值也明显降低。
地质填图具体工作方法及技术要求
剖面综合整理后成“综合地层柱状剖面图”。
地质填图
手图：同比例尺或放大一倍的地形图，要进 行裱糊。手图是地质填图最基础、最原始的资料 ，最终要归档。一般一个填图组固定一套手图； 与记录完全对口，是路线上所有地质及实际材料 的综合表示。包括：路线观测点、路线、地质体 花纹、界线、接触关系、构造、脉岩、矿化蚀变 、产状、样品等。
野 外 踏 勘
厘路
） 定
线 地
连
填 图
质 调
图
单查
元
补 课
实 际 材 料 图
野 外 地 质 总 图
地 质 图
实际材料图
是“地质填图”中重要的基础图件 ，与手图同比例尺的完整地形图做底图 ，除地质内容外，主要反映实际材料， 包括：地质点、路线、剖面、产状、样 品及工程等。
记录、手图、实际材料图一定要对口 ，三者为最基础的原始资料，要同时归 档。（三对口）
实 际 材 料 图
野外地质总图
从实际材料图中综合出“地质图”，即地质图中 的每个单元、界线、构造、接触关系、脉岩、矿 化蚀变等均有控制(从实际材料图中一看即很清楚 )。同时，随着工作的不断深入要及时修改和完善 。
地质图
对野外地质总图进行综合，按比例尺不同面积太 小(图面无法表示的-直径不大于2mm)地质体及 长度小的断层和线状地质体(长度不大于5mm)等 可以不表示，但有特殊意义的可夸大表示。
连同综合地层柱状图和剖面图(可图切)及图例等 完善成完整的地质图。
地质填图归纳为
收
测
布
最新矿山采矿制图标准、测量工作细则和素描图、剖面图作图步骤
最新采矿制图标准(GB 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
野外地质填图
经过野外地质踏勘和野外实测剖面之后，在野外把各种地质、矿产现象用一定的符号勾绘在地形图上的过程。
地质、矿产现象主要包括各时代的沉积岩、变质岩、岩浆岩及各种褶皱、断裂构造、矿体及各种矿化标志。
野外地质填图的主要任务是进行路线地质调查，研究地质体的空间形态、相互关系和变化，填制地质图。
由于分别以沉积岩分布为主、以岩浆岩分布为主及以变质岩分布为主的地区，其岩性特征及各种地质条件都有差异，因此，在这些地区的填图方法、内容等虽有大体相同或相似但也有所差别。
野外地质填图工作，包括了观察路线的选择和布置，观察点的标定、内容观察和描述，野外地质图的勾绘及各种标本样品的采集和整理等内容。
一、目的任务1、1∶10000～1∶25000 地质填图（以下简称填图）的目的任务是：了解测区地质构造背景和成矿地质条件及区域成矿规律，扩大矿床（区）远景。
2、1∶5000～1∶1000 填图的目的任务是全面而详细研究矿床（区）地层、岩石、构造特征；查明矿体分布形态、规模、产状、矿石质量、矿石类型及其空间分布；了解矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、储量计算提供矿区基础地质资料。
二、准备工作1、设计编写阶段的准备工作（1）、充分利用前人工作成果收集工作区内或大一些范围内有关前人工作的成果资料，并进行认真研究、分析，应收集的资料主要包括：a）测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。
如果有包括测区的小比例尺（1∶50000～1∶250000）地质图也应收集。
b）测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
c）测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度的资料。
d）测区地形图（应与填图比例尺相同或更大的比例尺）、测量控制点等资料。
如果收集不到与矿区填图比例尺相当的地形图，可以用较小比例尺地形图放大后使用或新测地形草图。
e）测区内物化探、重砂、航遥解释等资料。
01构造野外填图工作.
信息；
4、地质测量往往可以直接发现矿产地，因此它具有直接找矿的特点。
2018/10/3
中国地质大学（北京）37张
3
在区(矿)调的不同阶段、不同地区均应 进行地质测量。所用比例尺分为：
小比例尺（1:100万-1:50万）、中比例尺（1:25万 -1:5万）、大比例尺（1:1万或更大）
•全球构造：大于108cm •大型或巨型构造：106-108cm
2018/10/3
中国地质大学（北京）37张
13
沉 积 岩
美 国 三 叠 系 红 色 砂 岩 倾 斜 岩 层
-
2018/10/3
中国地质大学（北京）37张
14
沉积岩的分类
•过去，在我国较为流行的沉积岩的分类，主要是以沉 积作用方式和岩石成分为依据的分类，它把沉积岩分 为三大类： •碎屑岩类 •粘土岩类 •化学岩及生物化学岩类 •由于上述分类对于沉积岩的物源表示含糊不清，所以 现在按沉积物的来源将沉积岩分类两大类：
构造地质调查方法与要求
徐德兵 中国地质大学（北京）
2018/10/3
中国地质大学（北京）37张
1
•主要方法：“地质测量法、重 砂测量法、地球化学、地球物 理、遥感地质、探矿工程法” 等。
2018/10/3
中国地质大学（北京）37张
2
地质测量方法
地质测量是根据地质观察研究，将区域或矿区的各种 地质现象客观地反映到相应的平面图或剖面图上。具 有下列特点：
2018/10/3
中国地质大学（北京）37张
11
二）地质路线调查的主要内容
1、岩石地层调查
•岩石地层的调查涉及到岩石学特征、 变形岩石特征、变质作用特征、接触关 系和层序等方面。因此，扎实的地质基 础知识是野外地质测量的关键。
二、矿产勘查地质填图
（2）追索路线
沿地质体、地质界线及构造的走向布置，用于 追索诸如化石层、含矿层、标志层等层位，以及 接触界线或断层等。此法可以详细研究地质体的 横向变化。特别是对确定接触关系、断层，研究 含矿现象极为有效，并且可以准确地填绘地质界 线，适于对专门性质的问题进行研究。但在整个 填图过程中不可能、也不必要对新有地质体或地 质界线进行追索。 （3）全面踏勘路线 若在地质填图或是地质调查过程中将上述两种 方法结合使用即为全面踏勘路线。例如，在穿越 路线上，为解决某个问题向路线两侧做短距离追 索、或在追索路线中因工作需要而穿越走向研究 短剖面，这种方法适于大比例尺地质填图或进行 某项专题研究或解决某个地质问题，虽然获得资 科丰富准确且研究程度较高，但投入的工作量大。
（l）野外记录本的右页做文字描述，记录项 目包括工作日期、观察路线的编号及路线 的起始点和经由地点、观察点编号及位置、 观察内容和各种测量数据、标本和样品编 号等。有关记录格式、观察点及样品编号 等应按统一要求进记录和编录。 （2）每本记录本都应在封面上粘贴编录标签， 并编制内容目录。 （3）对观察点和观察线上所见到的全部客观 地质事物，原则上都要进行仔细而全面地 记录。文字记录要准确、充实、切忌概念 含混、词不达意。
不同比例尺的填图单位精度要求也不相同： 1∶1000000和1∶500000地质填图精度要求划分到统 或组，对前寒武纪复杂变质岩系或由于其它原因而不能细 分的地层则划分到系或群；1∶200000和1∶100000地质 填图一般应该划分到组，个别难以划分的地层也应划分到 统，前寒武纪变质岩系分布区划分到群或组，褶皱区填图 单位厚度超过1000—1500 m、水平岩层填图单位厚度超 过100—150m时，应进一步划分或标出标志层； 1∶50000和1∶25000地质填图，若厚度较大应在组内 填出标志层或分段填图，若厚度很小也可与邻组合并，以 统为单位填图。 1∶50000和1∶25000地质填图时还应注意，褶皱区 厚度超过500 m、水平岩层地区厚度超过50 m的填图单位 应进一步划分或标出标志层，前寒武纪变质岩区则可划分 到组或亚群。
构造野外工作方法
野外勘察中构造区域地质调查工作方法王根厚２０１０年元月于呼市在矿产勘察的不同阶段、不同地区均应进行地质测量。
所用比例尺分为：小比例尺（1：100万-1：50万）、中比例尺（1：25万-1：5万）、大比例尺（1：1万或更大）•全球构造：大于108cm•大型或巨型构造：106——108cm•大中型构造：104——106cm•小型构造：10-1——104cm•显微构造：10-4——10-1cm•超显微构造：小于10-4cm小比例尺任务是：（1）系统查明岩石、地质构造明区域构造演化。
（2）系统收集区域矿产信息及矿点资料，对矿点进行检查及评价（3）根据区域地质特征及成矿作用，分析成矿地质条件及找矿标志，一步工作性质，拟定找矿工作布局。
2、中比例尺（1：25万-1：5万）中比例尺任务是：（1）查明区域成矿地质条件，控矿因素、成矿标志，总结成矿规律，进行成矿预测，提出进一步找矿的有利区段。
（2）对已发现的矿点进行检查评价，对其中远景较大者进行详细的工作，并做出较确切的评价，明确是否进行详查或勘探。
（3）对区域内所有在地表出露的矿点及矿体均应找到，并对其深部的含矿前景进行评价，特别是1：5万必须做到，而且配合其他方法，如物探、化探、钻探等。
3、大比例尺（1：1万或更大）大比例尺任务是：（1）详细查明矿区内矿床形成的地质条件及矿化标志，特别要查明具体的控矿因素如控矿构造类型及性质，控矿岩体赋存矿体有利部位等。
查明区域成矿地质条件，控矿因素、成矿标志，总结成矿规律，进行成矿预测，提出进一步找矿的有利区段。
（2）总结矿化规律，提出矿产勘察的具体准则，明确矿体的具体地段。
（3）对已知矿床进行深入细致解剖，研究矿床的矿化类型、控矿因素、矿床形成机制，对矿床的浅部地质特征予以揭露研究，对深部含矿前景进行定性及定量预测。
（4）大比例尺地质测量应结合其他各种技术方法所获取的信息，在矿区范围开展隐伏矿体勘察。
一、地质测量工作的程序和组织（一）填图工作的程序史密斯地层区填图以传统的填图为主进行;非史密斯地层区填图的合理程序主要表现在两个方面：1、先填图后测剖面；2、先填图后在进行关键区段重点研究；一、填图工作的程序和组织（二）填图工作的组织就非史密斯地层区填图地质填图而言，组织形式主要突出两个方面：1、系统学习、对填图区地质现象的统一认识2、分组、分片填图为主，交流讨论随时进行。
矿区1∶2000地质填图工作细则
矿区1∶2000地质填图工作细则一、填图工作的目的与意义大比例尺地质填图是地质普查的基础工作方法，根据以往我院普查找矿经验，1：2000地质填图一般都放在普查阶段后期或详查阶段进行，其主要目的是通过填图获得可靠的地表地质资料，详细了解矿床的分布及生成规律，并为进一步找矿提供地质依据。
地表填图工作必须先行。
通过填图应基本查明矿区地层、构造、岩浆岩及其含矿化构造带的分布位置、规模、形态、产状变化、含矿性；围岩及其围岩蚀变的种类、分布与矿化关系；以及控矿的构造条件，各类构造的分布规律、组合形态和后期构造相互关系等。
二、填图工的技术要求（一）剖面研究地质剖面测量是地质填图工作之前踏勘过程中选定并测制的。
一般在一个矿区要求测制2～3条完整的地质剖面和一条完整的地层剖面。
要求技术负责直接参与此项工作。
其目的是正确划分地层，建立地层层序，了解其岩性、岩相、构造特征、厚度、可能含有的化石情况；确定矿产时代，丈量厚度，研究岩层的含矿性质、物质成份、结构构造和相互关系；了解岩体的岩石学特征和可能存在的相带；查明各种地质体的构造特征和相互关系；根据据剖面测量的编制可以代表工作区域地质特点的综合地层柱状图作为统一分层对比、确定填图单元的依据。
1、实测地质剖面的要求（1）剖面线应尽量选择在地层出露齐全（有顶有底）、接触关系清楚、构造简单、层序完整、岩性和岩相及厚度具代表性的地段。
并应垂直或尽量垂直地层总体走向。
（2）剖面比例尺1∶1000。
（3）剖面测制时，大队（或分队）岩矿鉴定人员应尽可能参于剖面测制工作。
（4）系统采集各类样品每个分层要有代表性的标本、薄片、岩石光谱样，较厚的层以10—20米间距取岩石光谱样予以控制；视实际情况和需要采集岩石化学样、同位素样（同位素年龄样及稳定同位素样），动、植物化石、微体、古孢粉样。
（5）详细描述各分层的岩性、岩相特征及其变化（注意颜色、成层情况、粒度、岩石结构及构造、产状、主、次要岩性及其数量关系）斜距及厚度等。
矿区1∶1万地质填图工作细则
矿区1∶1万地质填图工作细则(总6页)-本页仅作为预览文档封面，使用时请删除本页-矿区1∶1万地质填图工作细则一、目的任务矿区地质测量的任务，就是将地质体和地质现象按一定的比例如实反映在地图上，编制矿区地形地质图。
它必须详细反映矿区内地层层序、岩性、岩相、产状及按触关系；构造类型、特征及与矿化的关系；火成岩的岩性、期次、相带、蚀变作用及火山机制；矿床特征。
矿区地形地质图是各勘查阶段最基本的图件，是编制各种综合图件和进行储量计算的基础。
同时又是确定勘探方法和合理使用各种勘查的手段依据，也是未来矿床开采设计的重要依据。
因此，矿区地质测量在矿区勘查工作过程中起着重要的主导作用，它的质量直接影响地质勘查工作的质量。
填图比例尺的选择必须符合有关勘探规范的要求，根据不同矿种和矿床类型及规模大小而定，一般在1∶500～1∶10000之间。
二、填图准备工作1、熟悉资料，充分收集和认真分析研究已有的地质、物化探资料，初步掌握矿区地层、构造、火成岩及矿床特征，了解矿区地质调查史和矿床开发史，前人工作成果及结论、建议等。
2、研究以往地质工作果，编制必要的综合图件，提出重点解决的地质问题。
3、野外踏勘，了解矿区范围及基岩出露情况；了解地层分布和层序、矿体(层)分布及矿化范围、主要岩石类型、地质构造特征、掩盖程度、施工条件等情况，选定实测地质剖面的位置。
4、编写设计。
三、实测地质剖面1、总体要求地质地层剖面测量是地质填图的基础工作，一般矿区至少要有1～2条完整的地质地层剖面，地质构造复杂或面积较大的矿区要实测2～3条地质地层剖面。
若为区域性地质矿产普查，则应根据地层分布情况和构造复杂程度适当增加实测剖面数。
根据实测地质地层剖面和探矿工程所取得的各项地质资料建立正确的地层层序，查明其接触触关系、地层厚度、岩性、岩石组合征、结构构造、物质成分、岩相建造、沉积特点等，确定侵入岩的相带划分原则和火山机制及变质相带。
研究地层、岩石的含矿性并确定其时代，确定标志层和填图单位。
10 构造野外工作方法(Yu)
劈理的应变意义
• 反映岩层的能干性差异 • （劈理发育的密度、劈理与层理之间的
交角大小及其变化趋势） • 劈理面一般平行于最大主压应变面 • （用于进行应力应变分析）
劈理与层理的区别
• 产出的地层和岩石类型 层理—沉积岩 劈理—变质岩
• 成因 • 层理—原生(沉积成因) • 劈理—次生(变形、变质成因)
构造的野外研究方法
NNE向太行山
区
E-W向燕山
域
地
华北平原
质
概
况
周口店地区区域地质略图
从研究范围大小—尺度方面
•全球构造：大于108cm •大型或巨型构造：106——108cm •大中型构造： 104——106cm •小型构造： 10-1——104cm •显微构造： 10-4——10-1cm •超显微构造： 小于10-4cm
• 劈理可以跨越不同成分的岩层发育，可能发 生劈理折射；
• 少数情况下会随着层内岩性的变化而发生劈 理弯曲（特别注意与斜层理的区别）
线理
小型线理
（一）拉伸线理 （二）矿物生长线理 （三）皱纹线理 （四）交面线理
大型线理
（一）石香肠构造 （二）窗棱构造 （三）杆状构造 （四）铅笔构造 （五Hale Waihona Puke 压力影构造特征层理
• 沉积物的颜色、大小、成分等变化显 示出的，在层理面上有可能见到层面 暴露标志；
• 斜层理往往限于某些层位（砂岩、含 砂质岩石），与上、下层面的交切关 系不同；
• 没有定向的变形组构存在。
劈理
• 可以发育在任何岩石当中（包括成分均一的 岩石）；
• 通过变形矿物旋转、重结晶、压溶作用、分 异作用等过程，因此具有变形定向组构和\ 或成分分异；
