干膜使用时破孔渗镀问题改善办法
干膜常见问题改善
⼲膜常见问题改善1、显影后铜⾯上留残渣：原因分析处理⽅法1：显影不⾜*按资料确定显影的参数2：显影后曝于⽩光*有⼲膜的基板应在黄⾊照明下操作、⽬检及修补3：重氮底⽚上暗区之遮光不够*检查重氮⽚上暗区遮光密度，线路边缘之清晰度，⼀旦不⾜时则更换重氮底⽚4：板边已曝光之⼲膜崩落显影液中再附在板⾯上*在板⾯最外缘处加未曝光之边，使在显影时能洗掉⽽露铜且⼜可当成辅助阳极⽤5：显影后⽔洗不⾜*检查喷嘴有否被堵，并维持最低的⽔压12PSI*加强⽔冲洗6：显影液喷嘴被堵*要定时检查显影系统喷嘴情形7：图像上有修板液或污物*修板时戴纱⼿套，并注意不要使修板液污染线路图像8：压膜温度太⾼*检查压膜压辘温度，按资料调整9：显影液太旧*按资料确定更换太旧的显影液10：显影液缸及⽔缸被污染*定期保养显影液缸及⽔缸11：磨板磨辘号数不对，磨痕太深*磨板磨辘号数⼀般选⽤320~600号12：压膜⾄显影之间停放时间太长*不要超过24⼩时2、⼲膜起皱原因对策1：两热压辊轴向不平⾏，使⼲膜受压不均匀调整两个热压辊，使之轴向平⾏2：⼲膜太粘熟练操作，放板时多加⼩⼼3：贴膜温度太⾼调整贴膜温度⾄正常范围内4：贴膜前板太热板预热温度不宜太⾼3、盖孔效果不良原因对策1：通孔孔⼝周围有⽑头，致使压膜不良*钻孔检查是否⽑头太多，加强去⽑头*镀铜液中固体粒⼦太多，加强过滤2：压膜温度较⾼，压膜压⼒太⼤*按资料确定压膜温度和压膜压⼒3：压膜时通孔中有⽔汽*压膜前板⼦要加强吹⼲赶⾛⽔汽4：⼲膜厚度不够*增加⼲膜厚度5：重氮底⽚上明区有缺点附着，如：缺⼝、⽑头、污点、垃圾等等*检查及修补，太差时则更换重氮底⽚6：曝光台上有缺点附着，如：缺⼝、污点、垃圾等等*检查及加强清洁曝光台7：曝光能量偏低*按资料确定曝光能量8：显影过度*按资料确定的参数9：显影喷嘴压⼒太⼤*按资料确定显影的药⽔压⼒⼤⼩及⽔洗压⼒⼤⼩4、线路变幼或曝光区⼲膜显影时不易冲洗掉原因对策1：曝光过度*⽤21格曝光尺按资料正确曝光2：重氮底⽚上暗区之遮光不够*检查重氮底⽚上暗区遮光密度，线路边缘之清晰度，⼀旦不⾜时则更换重氮底⽚3：曝光前抽真空程度不够*检查曝光前抽真空度及碓定抽真空时间*换掉曝光上台不良的聚酯膜4：压膜之板⾯显影前曝露于⽩⾊光源*检查黄光室具有UV之⽩光情况5：压膜温度过⾼*按资料控制压膜温度6：显影不⾜，残膜冲洗不净*按资料确定显影点*更换太旧的显影液*加强⽔冲洗7：曝光时重氮底⽚药膜⾯与板上⼲膜⾯没有紧密结合*加强擦⽓及⽤导⽓条帮助抽真空或在重氮底⽚上明区位打出孔*检查重氮底⽚药膜⾯暗区及板上⼲膜⾯有⽆垃圾等杂物5、显影后⼲膜受损或发现⼲膜浮起或线路边缘不齐原因对策1：曝光不⾜*⽤21格曝光尺按资料正确曝光2：显影过度*按资料确定显影的参数3：曝光后放置时间不够*通常在撕开保护膜（Mylar）前⾄少放置要15分钟以上再显影4：显影药液温度太⾼*按资料设定正确显影温度5：压膜之前铜⾯处理不良*⽔膜测试⼤于15秒以上*保证磨痕宽度6：压膜温度不⾜，压膜压⼒不够*注意压膜速度及压膜温度、压膜压⼒7：显影喷嘴压⼒太⼤*按资料确定显影的药⽔压⼒⼤⼩及⽔洗压⼒⼤⼩6、线路镀锡铅时发现⼲膜边缘浮起⽽造成渗镀现象原因对策1：⼲膜性能不良，超过有效期使⽤*尽量在有效期内使⽤⼲膜2：压膜之前铜⾯处理不良*加强压膜前铜⾯处理控制*⽔膜测试⼤于15秒以上*保证磨痕宽度3：压膜参数条件不对*按资料确定压膜参数条件4：曝光不⾜*⽤21格曝光尺按资料正确曝光5：显影过度*按资料确定显影的参数6：电镀前处理药品及参数条件不对*按供应商资料确定参数条件7：电镀时电流密度过⼤*调整电镀层均匀性降低电流密度9：电镀液太陈旧或电镀液⾥有机杂质太多*对电镀液进⾏活性炭处理7、铜与铜之间附着⼒不良原因对策1：线路镀铜前处理及清洗不当*按供应商资料确定控制除油、微蚀、⽔洗2：压膜⾄显影之间停放时间太长*停放时间太长时，适当应加强微蚀处理使铜⾯撤底活化3：显影不⾜，暗区留有残渣*按资料确定显影的参数*更换太旧的显影液4：⽔冲洗不⾜*加强⽔冲洗8、板⾯电镀区发⽣跳镀（Skip Plating）或称漏镀现象原因对策1：在待镀区之裸铜⾯上留有⼲膜残渣或显影液中的⼲膜碎⽚⼜打回板⾯⽽重新附着*可能是棕⽚上有刮伤、缺⼝、应加修补*减少或避免⼲膜碎的产⽣2：在待镀区未曝光处显影不⾜，未撤底除尽残膜*按资料确定显影的参数*更换太旧的显影液3：电镀时板⾯受污染等问题*避免板⾯受污染，加强前处理⼯作4：电镀锡层较粗糙或剥膜⼯艺有问题*电镀锡不均匀，电流密度较⼤处较粗糙*电镀锡板放置于有污染环境处时间太长*剥膜药⽔浓度或温度太⾼或时间太长9、剥膜后发现铜⾯上尚留有残渣原因对策1：剥膜时间不⾜够*调整剥膜时间，但不宜过长2：电镀层厚度超过⼲膜厚度⽽发⽣夹膜现象*调整电镀层均匀性或⽤厚度较厚⼲膜（如2mil的⼲膜）3：电镀层厚，线路较幼剥膜较难*可以适当在剥膜药⽔中加定量3%丁基卡必醇4：剥膜液不良，剥膜液温度低，剥膜药液太旧*⼀般使⽤2~5%的苛性钾或钠的⽔溶液在50℃±2℃内操作，或更换新液5：已剥落的膜碎⽚⼜再附著上*加强冲洗的时间、压⼒及温度控制，加强过滤及溢流积渣，缩短剥膜及⽔洗间距及时间，要⽴即冲洗6：剥膜前已显影板曝露于⽩光中时间太长或显影后不当烘烤*板⾯各处被⽩光不均匀曝光延长剥膜时间*延长剥膜时间，取消烘烤10、电镀时⼲膜脱落原因对策1：前处理药⽔之温度太⾼或时间太长*按供应商资料确定参数条件2：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起*避免保护膜（Mylar）被撕起现象3：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制黄光环境中4：压膜之前铜⾯处理不良*⽔膜测试⼤于15秒以上*保证磨痕宽度5：电镀液太陈旧或电镀液⾥有机杂质太多*对电镀液进⾏活性炭处理11、线路镀⾦发现⼲膜边缘浮起⽽造成渗镀现象原因对策1：压膜之前铜⾯处理不良*加强压膜前铜⾯处理控制*⽔膜测试⼤于15秒以上*保证磨痕宽度2：压膜参数条件不对*按资料确定压膜参数条件3：曝光不⾜*⽤21格曝光尺按资料正确曝光4：显影过度*按资料确定显影的参数5：电镀前处理药品及参数条件不对*按供应商资料确定参数条件6：电镀时电流密度过⼤*调整电镀层均匀性降低电流密度7：电镀⾦缸药⽔参数条件不对*调整电镀⾦药⽔含⾦量，调整电镀层均匀性降低电流密度12蚀刻时⼲膜破坏及浮起原因对策1：压膜前铜⾯处理不良*加强压膜之前铜⾯处理控制*⽔膜测试⼤于15秒以上*保证磨痕宽度2：曝光不⾜，但不宜过⾜*⽤21格曝光尺按资料正确曝光3：蚀刻液PH太⾼，温度太⾼，喷嘴压⼒太⼤*做适当调整4：⽔洗喷嘴压⼒太⼤*降低喷嘴压⼒5：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制的黄光环境中6：显影后停置⽩光区时间过长⼲膜变脆*避免放置于⽩光下1.⼲膜的介绍⼲膜（Dry film）在涂状中是相对湿膜（Wet film）⽽⾔的,⼲膜是⼀种⾼分⼦的化合物，它通过紫外线的照射后能够产和⼀种聚合反应形成⼀种稳定的物质附着于板⾯，从⽽达到阻挡电镀和蚀刻的功能。
《干膜破孔改善报告》课件讲义
对位时PE膜撕起
对位、显影时手 指压破孔
板面处理不净
二次显影
贴膜温度过高
贴膜压 力过大
出板温度过高 压膜速度过快
水洗压力过大 ，温度过高
显影压力过大
显影浓度过高 曝光机能量过低
显影温度过高
压膜机
曝光机
显影机
显影机
孔边批峰
干膜破孔
试验一 改善压膜、显影参数
将自动压膜机二压滚轮温度更改为：80度， 压力更改为：2.2-2.5kg/cm2作业 水洗压力更改为上压1.8 kg/cm2下压1.6 kg/cm2
干膜破孔改善报告
背景
澳弘电子有限公司
干膜破孔一直成为困扰大家的难题，批量性的破孔时有 发生，严重影响了中测及成测生产效率，同时孔内残铜 影响成型在用冲床制作时的定位不准，导致板损报废， 如何杜绝此现象的发生成为当务之急。
干膜破孔原因分析
澳弘电子有限公司
干膜 延展性 封孔能力
磨板机
操作
操作
厚度
板面未烘干
27
45
49
44
44
45
56
3.5 mil
25
27
28
23
27
27
37
4 mil 7
13
16
15
13
9
23
5 mil 0
Байду номын сангаас
0
0
0
0
0
8
澳弘电子有限公司
数据表明：孔径≤5.5mm，封边≥5mil，干膜破孔率都为零，完全能满足我司现在 的生产要求。两种干膜对比来看，日立干膜的不良比例都要小于长兴的，日立干膜 封孔能力要比长兴的好。

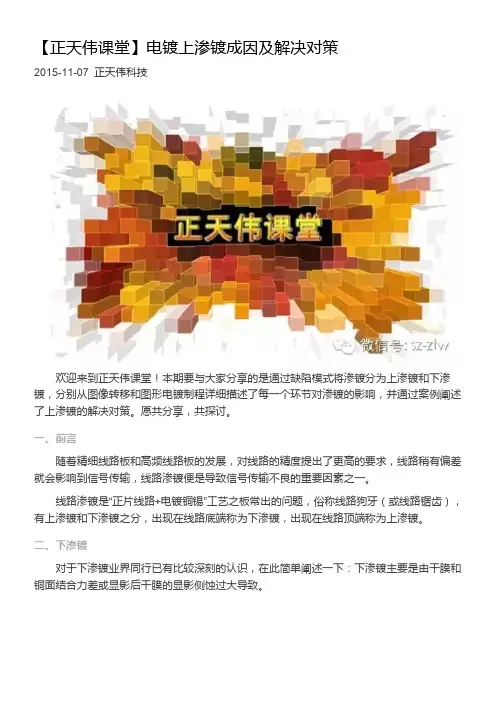

【正天伟课堂】电镀上渗镀成因及解决对策
【正天伟课堂】电镀上渗镀成因及解决对策2015-11-07正天伟科技 欢迎来到正天伟课堂！本期要与大家分享的是通过缺陷模式将渗镀分为上渗镀和下渗镀，分别从图像转移和图形电镀制程详细描述了每一个环节对渗镀的影响，并通过案例阐述了上渗镀的解决对策。
愿共分享，共探讨。
一、前言 随着精细线路板和高频线路板的发展，对线路的精度提出了更高的要求，线路稍有偏差就会影响到信号传输，线路渗镀便是导致信号传输不良的重要因素之一。
线路渗镀是“正片线路+电镀铜锡”工艺之板常出的问题，俗称线路狗牙（或线路锯齿），有上渗镀和下渗镀之分，出现在线路底端称为下渗镀，出现在线路顶端称为上渗镀。
二、下渗镀 对于下渗镀业界同行已有比较深刻的认识，在此简单阐述一下：下渗镀主要是由干膜和铜面结合力差或显影后干膜的显影侧蚀过大导致。
解决对策a)改善磨板的粗糙度及板面的清洁度；b)调整贴膜压力、温度、速度及压辘的平整度；c)使用品质优良的干膜；d)控制合适的显影点及水洗效果；e)对显影后的存放环境及时间进行管控；f)评估电镀除油剂、光剂和干膜的兼容性；g)其他异常情况。
三、上渗镀 上渗镀时常困扰着很多工艺技术人员，本文重点论述上渗镀成因及解决对策，以某公司处理线路上渗镀的案例来展开说明。
某公司长期被上渗镀困扰，时好时坏，从干膜到电镀制程，调整过多次参数及物料，均无法将上渗镀问题彻底解决。
首先对缺陷模式进行分析，检查蚀刻后的板发现线路边缘有突起和亮边现象（见图3）；进一步做金相切片分析，并与正常线路（图4）对比，切片对比显示问题板线路顶端未能正常蚀刻（对比图5、6）；因此，推断线路顶端有抗蚀物质。
抗蚀物质来源有两方面：一是退膜不净，二是有渗锡；试板过两次退膜未有改善，同时对异常板和正常板退膜前进行切片分析，发现正常板镀锡层和二铜层平齐（图7），而异常板镀锡层对二铜边缘有包裹现象，线路边缘顶端被锡层包裹（图8），即渗锡导致蚀刻时线路顶端未能正常蚀刻，出现线路上渗镀。
干膜常见问题
干膜常见问题及措施1：贴膜不牢：A：板子前处理效果不好，是否干净、铜面粗糙度、是否被氧化？做水破试验验证；>15sB：注意查看贴膜温度是否太低、压力太小和速度太快； 1102：干膜与基板铜之间有气泡：A：贴膜温度过高，干膜抗蚀剂中的成分挥发，残留在膜和铜板之间形成气泡；B：热压辊表面不平，有凹痕或划伤；热压辊压力太小；C：板面不平，有划痕或凹坑；3：干膜起皱：A：贴膜温度太高，调整到正常范围内；B：两个热压辊轴向不平行，干膜受压不均；C：干膜太粘；贴膜前板子太热，调整板子预热温度；4：有余胶：A：干膜质量差（分子量太高或涂覆干膜过程中偶然热聚合等）B：干膜暴露在白光下部分聚合，操作应在黄光下进行；C：曝光时间过长，缩短曝光时间；D：生产底版最大光密度不够，造成紫外光透过部分聚合，曝光前应检查生产底版；E：曝光时生产底版和基板接触，不检查抽真空系统及曝光框架，曝光不良造成虚光；F：显影液温度太低，显影时间太短，喷淋压力不够或部分喷嘴堵塞；G：显影液中产生大量气泡，降低了喷淋压力，应该加消泡剂消除泡沫；F：显影液失效；5：显影后干膜图像模糊，抗蚀剂发暗发毛：A：曝光不足，用光密度尺校正曝光时间和能量；B：生产底版最小光密度太大，使紫外光受阻，生产前应检查生产底版；C：显影液温度过高或显影时间太长；6：图形镀铜与基体铜结合不牢或图像有缺陷：A：显影不彻底有余胶，加强显影并加强显影后清洗；B：图像上有修板液或者污物，修板时戴细砂手套，注意不要使修板液污染线路图像；C：化学镀铜前板面不清洁或粗化不够；粗化后清洗不干净；7：镀铜或镀锡铅有渗镀：A：干膜性能不良B：基板表面清洗不干净或粗化表面不良，干膜粘附不牢，加强板面处理；C：贴膜温度低，传送速度快，干膜贴的不牢；D：曝光过度导致抗蚀剂发脆，用光密度尺校正曝光时间和曝光能量；E：曝光不足或显影过度造成抗蚀剂发毛，边缘起翘，校正曝光量，调整显影温度和速度；F：电镀前处理液温度过高；8：显影后铜面上留有残渣：A：显影不足，确定正确的显影参数；B：显影后爆于白光下，显影后应该在黄光下操作；C：重氮底片上暗区之遮光不够，检查重氮区上的遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片；D：板边已曝光，干膜崩落显影液中再附在板面上，在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用；E：显影后水洗不足，检查喷嘴是否被堵，并维持最低的水压12PSI，加强水冲洗；F：显影液喷嘴被堵，定时检查显影系统喷嘴状况；G：图像上有修板液或污物，修板时戴纱手套，注意不要让修板液污染线路图像；H：压膜温度太高，检查压膜压辊温度；I：显影液太旧没有及时更换；J：显影液缸及水缸被污染，及时保养显影液缸和水缸；K：磨痕太深，磨板磨棍号数不对，一般选用320--600号；L：压膜后停放时间太长，不超过24小时要显影；9：盖孔效果不良：A：通孔孔口周围有毛头，导致压膜不良；钻孔时候检查是否毛头太多，加强去毛头；镀铜液中固体粒子太多，加强过滤；B：压膜温度过高，压力过大；C：压膜时通孔中有水汽；压膜前板子要加强吹干赶走水汽；D：干膜厚度不够，增加干膜厚度；E: 重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等，检查及修补重氮底片，太差时则更换重氮底片；F：曝光台上有缺点附着，如：缺口、污点、垃圾等；检查及清洁曝光台；G：曝光能量偏低；H：显影过度；I：显影喷嘴压力太大，按资料确定的显影药水压力大小及水洗压力大小；J：曝光前保护膜被撕起或曝光后保护膜被过早撕起；10：线路变幼或曝光区干膜显影时不易冲洗掉：A：曝光过度，B: 压膜温度过高；C：重氮底片上暗区遮光不够，检查暗区遮光密度和线路边缘清晰度；D：曝光前抽真空度不够；E：压膜之板面在显影前暴露于白光之下，检查是否都是黄光；F：显影不足，残膜冲洗不尽；按资料确定显影点，检查显影液是否需要更换，加强水冲洗；G：曝光时重氮底片药膜面与板上干膜面没有紧密结合；加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔，检查重氮底片药膜面暗区与板上干膜面是否有垃圾；11：显影后干膜受损或发现干膜浮起或线路边缘不齐：A：曝光不足；B：显影过度；C：曝光后放置时间不够，要达到15分钟；D：显影药液温度太高；E：压膜前铜板前处理不良，检查磨痕宽度和水痕测试大于15秒；F：压膜温度不足，压力不够；G：显影喷嘴压力太大，按照资料确定显影药水压力大小及水洗压力大小；12：线路镀锡铅时发现干膜边缘浮起而造成渗镀现象：A：干膜性能不良超过有效期B：前处理不良，磨痕宽度及水破试验；C：压膜参数条件不对；D：曝光不足；E：显影过度；F：电镀前处理药品及参数条件不对；G：电镀时电流密度过大；调整电镀层均匀性降低电流密度；H：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；I：电镀液太陈旧或电镀液里有机杂质太多；对电镀液进行活性炭处理；13：铜与干膜之间附着力不良：A：线路镀铜前处理及清洗不当；控制除油、微蚀及水洗；B：压膜至显影之间停放时间太长，不超过24小时，如必须较长时间停放，应适当加强微蚀处理使铜面彻底活化；C：显影不足，暗区留有残渣；按资料确定显影参数，更换使用太久的显影液；D：水冲洗不足；加强水冲洗；14：板面电镀区发生跳镀（也称漏镀）现象：A：在待镀区之裸铜面上留有干膜残渣或显影液中干膜碎片又打回板面而重新附着；可能是棕片上有刮伤和缺口，应修补；减少或避免干膜碎片的产生；B：在待镀区未曝光处显影不足，未彻底除尽残膜；按资料确定显影参数，更换太久的显影液；C：电镀时板面受污染；加强前处理避免污染；D：电镀锡层较粗糙或剥膜工艺有问题；电镀锡不均匀，电流密度较大处较粗糙；电镀锡板放置于有污染环境处时间太长；剥膜药水浓度、温度太高或时间太长；15：剥膜后发现铜面上有残渣：A：剥膜时间不够；调整剥膜时间但不宜过长；B：电镀层厚度超过干膜厚度而发生夹膜现象；调整电镀层均匀性或使用厚度较厚的干膜（如2mil）；C：电镀层厚，线路较幼剥膜较难；可以适当的在剥膜药水中加定量3%的丁基卡必醇；D：剥膜液不良，剥膜液温度低，剥膜药液太旧；一般使用2%--5%的苛性钾或纳的水溶液在48--52度内操作，或更换新液；E：已剥落的膜碎片又再附着上；加强冲洗时间、压力及温度的控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗；F：剥膜前已显影板暴露于白光中时间太长或显影后不当烘烤；板面各处被白光不均匀曝光；延长剥膜时间，取消烘烤；16：电镀时干膜脱落：A：前处理药水温度太高或时间太长；B：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；C：显影后停置时间过长及放置环境不当；应该放置于温度及适度正常的黄光环境下；D: 压膜之前铜面处理不良；保证磨痕的宽度，水破试验大于15秒；E：电镀液太陈旧或电镀液里有机杂志太多；对电镀液进行活性炭处理；17：线路镀金发现干膜边缘浮起而造成渗镀现象：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：压膜工艺参数不对；注意压力、温度及速度；C：曝光不足；D：显影过度；E：电镀前处理药品及参数条件不对；按照供应商资料调整；F：电镀时电流密度过大；调整电镀层均匀性降低电流密度；G：电镀金缸药水参数条件不对；调整电镀金药水含金量，调整电镀层均匀性降低电流密度；18：蚀刻时干膜破坏及浮起：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：曝光不足；注意测试曝光尺；蚀刻液PH太高、温度太高，喷嘴压力太大；做适当调整；D：水洗喷嘴压力太大；降低喷嘴压力; 显影后停置时间过长及放置环境不当，放置在白光下时间过长会使干膜变脆；应该在适合的温度、湿度及黄光条件下放置； *一，印制线路板加工中干膜掩孔出现破孔很多客户认为，出现破孔后，应当加大线路板生产贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善：1，印制线路板加工中降低贴膜温度及压力2，印制线路板加工中改善钻孔披锋3，印制线路板加工中提高曝光能量4，印制线路板加工中降低显影压力5，印制线路板加工中贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄6，印制线路板加工中贴膜过程中干膜不要张得太紧二，PCB打板中干膜电镀时出现渗镀之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB快板厂家发生渗镀都是由以下几点造成：1，印制线路板加工中曝光能量偏高或偏低在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。
干膜常见问题
干膜常见问题干膜常见问题及措施1：贴膜不牢：A：板子前处理效果不好，是否干净、铜面粗糙度、是否被氧化？做水破试验验证；>15sB：注意查看贴膜温度是否太低、压力太小和速度太快； 1102：干膜与基板铜之间有气泡：A：贴膜温度过高，干膜抗蚀剂中的成分挥发，残留在膜和铜板之间形成气泡；B：热压辊表面不平，有凹痕或划伤；热压辊压力太小；C：板面不平，有划痕或凹坑；3：干膜起皱：A：贴膜温度太高，调整到正常范围内；B：两个热压辊轴向不平行，干膜受压不均；C：干膜太粘；贴膜前板子太热，调整板子预热温度；4：有余胶：A：干膜质量差（分子量太高或涂覆干膜过程中偶然热聚合等）B：干膜暴露在白光下部分聚合，操作应在黄光下进行；C：曝光时间过长，缩短曝光时间；D：生产底版最大光密度不够，造成紫外光透过部分聚合，曝光前应检查生产底版；E：曝光时生产底版和基板接触，不检查抽真空系统及曝光框架，曝光不良造成虚光；F：显影液温度太低，显影时间太短，喷淋压力不够或部分喷嘴堵塞；G：显影液中产生大量气泡，降低了喷淋压力，应该加消泡剂消除泡沫；F：显影液失效；5：显影后干膜图像模糊，抗蚀剂发暗发毛：A：曝光不足，用光密度尺校正曝光时间和能量；B：生产底版最小光密度太大，使紫外光受阻，生产前应检查生产底版；C：显影液温度过高或显影时间太长；6：图形镀铜与基体铜结合不牢或图像有缺陷：A：显影不彻底有余胶，加强显影并加强显影后清洗；B：图像上有修板液或者污物，修板时戴细砂手套，注意不要使修板液污染线路图像；C：化学镀铜前板面不清洁或粗化不够；粗化后清洗不干净；7：镀铜或镀锡铅有渗镀：A：干膜性能不良B：基板表面清洗不干净或粗化表面不良，干膜粘附不牢，加强板面处理；C：贴膜温度低，传送速度快，干膜贴的不牢；D：曝光过度导致抗蚀剂发脆，用光密度尺校正曝光时间和曝光能量；E：曝光不足或显影过度造成抗蚀剂发毛，边缘起翘，校正曝光量，调整显影温度和速度；F：电镀前处理液温度过高；8：显影后铜面上留有残渣：A：显影不足，确定正确的显影参数；B：显影后爆于白光下，显影后应该在黄光下操作；C：重氮底片上暗区之遮光不够，检查重氮区上的遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片；D：板边已曝光，干膜崩落显影液中再附在板面上，在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用；E：显影后水洗不足，检查喷嘴是否被堵，并维持最低的水压12PSI，加强水冲洗；F：显影液喷嘴被堵，定时检查显影系统喷嘴状况；G：图像上有修板液或污物，修板时戴纱手套，注意不要让修板液污染线路图像；H：压膜温度太高，检查压膜压辊温度；I：显影液太旧没有及时更换；J：显影液缸及水缸被污染，及时保养显影液缸和水缸；K：磨痕太深，磨板磨棍号数不对，一般选用320--600号；L：压膜后停放时间太长，不超过24小时要显影；9：盖孔效果不良：A：通孔孔口周围有毛头，导致压膜不良；钻孔时候检查是否毛头太多，加强去毛头；镀铜液中固体粒子太多，加强过滤；B：压膜温度过高，压力过大；C：压膜时通孔中有水汽；压膜前板子要加强吹干赶走水汽；D：干膜厚度不够，增加干膜厚度；E: 重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等，检查及修补重氮底片，太差时则更换重氮底片；F：曝光台上有缺点附着，如：缺口、污点、垃圾等；检查及清洁曝光台；G：曝光能量偏低；H：显影过度；I：显影喷嘴压力太大，按资料确定的显影药水压力大小及水洗压力大小；J：曝光前保护膜被撕起或曝光后保护膜被过早撕起；10：线路变幼或曝光区干膜显影时不易冲洗掉：A：曝光过度，B: 压膜温度过高；C：重氮底片上暗区遮光不够，检查暗区遮光密度和线路边缘清晰度；D：曝光前抽真空度不够；E：压膜之板面在显影前暴露于白光之下，检查是否都是黄光；F：显影不足，残膜冲洗不尽；按资料确定显影点，检查显影液是否需要更换，加强水冲洗；G：曝光时重氮底片药膜面与板上干膜面没有紧密结合；加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔，检查重氮底片药膜面暗区与板上干膜面是否有垃圾；11：显影后干膜受损或发现干膜浮起或线路边缘不齐：A：曝光不足；B：显影过度；C：曝光后放置时间不够，要达到15分钟；D：显影药液温度太高；E：压膜前铜板前处理不良，检查磨痕宽度和水痕测试大于15秒；F：压膜温度不足，压力不够；G：显影喷嘴压力太大，按照资料确定显影药水压力大小及水洗压力大小；12：线路镀锡铅时发现干膜边缘浮起而造成渗镀现象：A：干膜性能不良超过有效期B：前处理不良，磨痕宽度及水破试验；C：压膜参数条件不对；D：曝光不足；E：显影过度；F：电镀前处理药品及参数条件不对；G：电镀时电流密度过大；调整电镀层均匀性降低电流密度；H：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；I：电镀液太陈旧或电镀液里有机杂质太多；对电镀液进行活性炭处理；13：铜与干膜之间附着力不良：A：线路镀铜前处理及清洗不当；控制除油、微蚀及水洗；B：压膜至显影之间停放时间太长，不超过24小时，如必须较长时间停放，应适当加强微蚀处理使铜面彻底活化；C：显影不足，暗区留有残渣；按资料确定显影参数，更换使用太久的显影液；D：水冲洗不足；加强水冲洗；14：板面电镀区发生跳镀（也称漏镀）现象：A：在待镀区之裸铜面上留有干膜残渣或显影液中干膜碎片又打回板面而重新附着；可能是棕片上有刮伤和缺口，应修补；减少或避免干膜碎片的产生；B：在待镀区未曝光处显影不足，未彻底除尽残膜；按资料确定显影参数，更换太久的显影液；C：电镀时板面受污染；加强前处理避免污染；D：电镀锡层较粗糙或剥膜工艺有问题；电镀锡不均匀，电流密度较大处较粗糙；电镀锡板放置于有污染环境处时间太长；剥膜药水浓度、温度太高或时间太长；15：剥膜后发现铜面上有残渣：A：剥膜时间不够；调整剥膜时间但不宜过长；B：电镀层厚度超过干膜厚度而发生夹膜现象；调整电镀层均匀性或使用厚度较厚的干膜（如2mil）；C：电镀层厚，线路较幼剥膜较难；可以适当的在剥膜药水中加定量3%的丁基卡必醇；D：剥膜液不良，剥膜液温度低，剥膜药液太旧；一般使用2%--5%的苛性钾或纳的水溶液在48--52度内操作，或更换新液；E：已剥落的膜碎片又再附着上；加强冲洗时间、压力及温度的控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗；F：剥膜前已显影板暴露于白光中时间太长或显影后不当烘烤；板面各处被白光不均匀曝光；延长剥膜时间，取消烘烤；16：电镀时干膜脱落：A：前处理药水温度太高或时间太长；B：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；C：显影后停置时间过长及放置环境不当；应该放置于温度及适度正常的黄光环境下；D: 压膜之前铜面处理不良；保证磨痕的宽度，水破试验大于15秒；E：电镀液太陈旧或电镀液里有机杂志太多；对电镀液进行活性炭处理；17：线路镀金发现干膜边缘浮起而造成渗镀现象：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：压膜工艺参数不对；注意压力、温度及速度；C：曝光不足；D：显影过度；E：电镀前处理药品及参数条件不对；按照供应商资料调整；F：电镀时电流密度过大；调整电镀层均匀性降低电流密度；G：电镀金缸药水参数条件不对；调整电镀金药水含金量，调整电镀层均匀性降低电流密度；18：蚀刻时干膜破坏及浮起：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：曝光不足；注意测试曝光尺；蚀刻液PH太高、温度太高，喷嘴压力太大；做适当调整；D：水洗喷嘴压力太大；降低喷嘴压力; 显影后停置时间过长及放置环境不当，放置在白光下时间过长会使干膜变脆；应该在适合的温度、湿度及黄光条件下放置； *一，印制线路板加工中干膜掩孔出现破孔很多客户认为，出现破孔后，应当加大线路板生产贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善：1，印制线路板加工中降低贴膜温度及压力2，印制线路板加工中改善钻孔披锋3，印制线路板加工中提高曝光能量4，印制线路板加工中降低显影压力5，印制线路板加工中贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄6，印制线路板加工中贴膜过程中干膜不要张得太紧二，PCB打板中干膜电镀时出现渗镀之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB快板厂家发生渗镀都是由以下几点造成：1，印制线路板加工中曝光能量偏高或偏低在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。
干膜缺陷原因分析与预防措施
缺陷原因分析与预防措施—————————————————————————————刮花短路原因分析：A 贴膜后干膜损伤B 对位,曝光,显影,QC出板等人员板角碰撞擦花干膜措施：A 贴膜后搬板轻拿轻放杜绝干膜受到损伤B 各操作人员双手持板边轻拿轻放—————————————————————————————开路原因分析：A 菲林擦花B 显影后线路上粘有碎膜或异物.C 菲林拆痕透光措施：A 所有对位台、菲林检查台、利器物体按规定地方放置，接触菲林员轻拿轻放，药膜面朝上传递.，对位动作规范避免板角碰撞菲林。
B 对位所有切膜板，粘边要彻底，胶纸孔必须用红胶纸封好，保证电镀边3-10mm、显影过滤网每1小时清洁一次，异形掩孔干膜显影前调整压力。
C 接触菲林员不许留长甲、戴手表，撕胶纸动作要规范—————————————————————————————短路原因分析：A 对位台`及曝光机台有垃圾，黄菲林线路上有红点、垃圾B 贴膜后干膜擦花C 贴膜前后板面残胶、垃圾、铜粒、膜碎措施：A 每1小时清洗曝光机及对位台，每曝光一次用吸尘辘清洁曝光玻璃及抽气膜，每对一块用粘腊布清洁，复制菲林前清洁曝光机。
菲林检查员要用3倍镜进行检查OK后用菲林水清洗菲林。
B 显影前后人员需轻拿轻放避免擦花板面C 磨板、贴膜员应检查好每一块板缺口原因分析：A 菲林线路本身缺口，线路上粘有垃圾，余胶、菲林修理不良B 菲林擦花,还没有造成开路的.措施：A 工程部下发菲林100%进行检查OK后用菲林水进行清洁，有问题的菲林修理后先做一块首板确认OK后方可批量生产。
B 所有对位台、菲林检查台、利器物体按规定地方放置，接触菲林员轻拿轻放，药膜面朝上传递.，对位动作规范避免板角碰撞菲林。
残铜超标原因分析：A 板面凹坑、干膜与板面结合不紧、显影后分离、被镀上金属B 曝光机上及菲林透光处有垃圾，已曝光部位干膜区域露铜被镀上金属C 图形电镀之前干膜擦花被镀上金属，原非铜区域残留下铜皮措施：A 磨板前及贴膜前认真检查板面质量，重点检查凹坑及凸起铜粒及时处理打磨或标识。
干膜常见问题处理
1、 显影后铜面上留残渣：原因分析处理方法1：显影不足 *按资料确定显影的参数2：显影后曝于白光*有干膜的基板应在黄色照明下操作、目检及修补3：重氮底片上暗区之遮光不够*检查重氮片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片4：板边已曝光之干膜崩落显影液中再附在板面上*在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用5：显影后水洗不足*检查喷嘴有否被堵，并维持最低的水压12PSI*加强水冲洗6：显影液喷嘴被堵 *要定时检查显影系统喷嘴情形7：图像上有修板液或污物*修板时戴纱手套，并注意不要使修板液污染线路图像8：压膜温度太高 *检查压膜压辘温度，按资料调整9：显影液太旧 *按资料确定更换太旧的显影液10：显影液缸及水缸被污染 *定期保养显影液缸及水缸11：磨板磨辘号数不对，磨痕太深*磨板磨辘号数一般选用320~600号12：压膜至显影之间停放时间太长 *不要超过24小时2、干膜起皱原因对策1：两热压辊轴向不平行，使干膜受压不均匀调整两个热压辊，使之轴向平行2：干膜太粘熟练操作，放板时多加小心3：贴膜温度太高调整贴膜温度至正常范围内4：贴膜前板太热板预热温度不宜太高3、盖孔效果不良原因对策1：通孔孔口周围有毛头，致使压膜不良*钻孔检查是否毛头太多，加强去毛头*镀铜液中固体粒子太多，加强过滤2：压膜温度较高，压膜压力太大*按资料确定压膜温度和压膜压力3：压膜时通孔中有水汽 *压膜前板子要加强吹干赶走水汽4：干膜厚度不够 *增加干膜厚度5：重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等等 *检查及修补，太差时则更换重氮底片6：曝光台上有缺点附着，如：缺口、污点、垃圾等等*检查及加强清洁曝光台7：曝光能量偏低 *按资料确定曝光能量8：显影过度 *按资料确定的参数9：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小10：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象4、线路变幼或曝光区干膜显影时不易冲洗掉原因对策1：曝光过度 *用21格曝光尺按资料正确曝光2：重氮底片上暗区之遮光不够*检查重氮底片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片3：曝光前抽真空程度不够*检查曝光前抽真空度及碓定抽真空时间*换掉曝光上台不良的聚酯膜4：压膜之板面显影前曝露于白色光源*检查黄光室具有UV之白光情况5：压膜温度过高 *按资料控制压膜温度6：显影不足，残膜冲洗不净 *按资料确定显影点*更换太旧的显影液*加强水冲洗7：曝光时重氮底片药膜面与板上干膜面没有紧密结合*加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔*检查重氮底片药膜面暗区及板上干膜面有无垃圾等杂物5、显影后干膜受损或发现干膜浮起或线路边缘不齐原因对策1：曝光不足 *用21格曝光尺按资料正确曝光2：显影过度 *按资料确定显影的参数3：曝光后放置时间不够*通常在撕开保护膜（Mylar）前至少放置要15分钟以上再显影4：显影药液温度太高 *按资料设定正确显影温度5：压膜之前铜面处理不良 *水膜测试大于15秒以上*保证磨痕宽度6：压膜温度不足，压膜压力不够*注意压膜速度及压膜温度、压膜压力7：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小6、线路镀锡铅时发现干膜边缘浮起而造成渗镀现象原因对策1：干膜性能不良，超过有效期使用 *尽量在有效期内使用干膜2：压膜之前铜面处理不良 *加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度3：压膜参数条件不对 *按资料确定压膜参数条件4：曝光不足 *用21格曝光尺按资料正确曝光5：显影过度 *按资料确定显影的参数6：电镀前处理药品及参数条件不对*按供应商资料确定参数条件7：电镀时电流密度过大 *调整电镀层均匀性降低电流密度8：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象9：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理7、铜与铜之间附着力不良原因对策1：线路镀铜前处理及清洗不当*按供应商资料确定控制除油、微蚀、水洗2：压膜至显影之间停放时间太长*停放时间太长时，适当应加强微蚀处理使铜面撤底活化3：显影不足，暗区留有残渣 *按资料确定显影的参数*更换太旧的显影液4：水冲洗不足 *加强水冲洗8、板面电镀区发生跳镀（Skip Plating）或称漏镀现象原因对策1：在待镀区之裸铜面上留有干膜残渣或显影液中的干膜碎片又打回板面而重新附着 *可能是棕片上有刮伤、缺口、应加修补*减少或避免干膜碎的产生2：在待镀区未曝光处显影不足，未撤底除尽残膜*按资料确定显影的参数*更换太旧的显影液3：电镀时板面受污染等问题*避免板面受污染，加强前处理工作4：电镀锡层较粗糙或剥膜工艺有问题*电镀锡不均匀，电流密度较大处较粗糙*电镀锡板放置于有污染环境处时间太长*剥膜药水浓度或温度太高或时间太长9、剥膜后发现铜面上尚留有残渣原因对策1：剥膜时间不足够 *调整剥膜时间，但不宜过长2：电镀层厚度超过干膜厚度而发生夹膜现象*调整电镀层均匀性或用厚度较厚干膜（如2mil的干膜）3：电镀层厚，线路较幼剥膜较难*可以适当在剥膜药水中加定量3%丁基卡必醇4：剥膜液不良，剥膜液温度低，剥膜药液太旧 *一般使用2~5%的苛性钾或钠的水溶液在50℃±2℃内操作，或更换新液5：已剥落的膜碎片又再附著上*加强冲洗的时间、压力及温度控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗6：剥膜前已显影板曝露于白光中时间太长或显影后不当烘烤*板面各处被白光不均匀曝光延长剥膜时间*延长剥膜时间，取消烘烤10、电镀时干膜脱落原因对策1：前处理药水之温度太高或时间太长*按供应商资料确定参数条件2：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象3：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制黄光环境中4：压膜之前铜面处理不良 *水膜测试大于15秒以上*保证磨痕宽度5：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理11、线路镀金发现干膜边缘浮起而造成渗镀现象原因对策1：压膜之前铜面处理不良 *加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：压膜参数条件不对 *按资料确定压膜参数条件3：曝光不足 *用21格曝光尺按资料正确曝光4：显影过度 *按资料确定显影的参数5：电镀前处理药品及参数条件不对*按供应商资料确定参数条件6：电镀时电流密度过大 *调整电镀层均匀性降低电流密度7：电镀金缸药水参数条件不对*调整电镀金药水含金量，调整电镀层均匀性降低电流密度12蚀刻时干膜破坏及浮起原因对策1：压膜前铜面处理不良 *加强压膜之前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：曝光不足，但不宜过足 *用21格曝光尺按资料正确曝光3：蚀刻液PH太高，温度太高，喷嘴压力太大 *做适当调整4：水洗喷嘴压力太大 *降低喷嘴压力5：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制的黄光环境中6：显影后停置白光区时间过长干膜变脆 *避免放置于白光下1.干膜的介绍 干膜（Dry film）在涂状中是相对湿膜（Wet film）而言的,干膜是一种高分子的化合物，它通过紫外线的照射后能够产和一种聚合反应形成一种稳定的物质附着于板面，从而达到阻挡电镀和蚀刻的功能。
线路板干膜Sludge对膜碎开路缺口的影响及改善
经日本干膜研发技术人员表述，显影缸内累积的黄色物质是干膜组成中光引发剂的一种 成分，根据不同干膜的特性及配制方法不同，有些类型干膜的光引发剂中就含有这种物质。 当未曝光的干膜显影后，此物质就如同一种干膜残渣在显影缸内沉积。一方面，当不同厂家 且均含有这种成分的干膜显影混冲时，会加速此黄色物质的析出。另一方面，当显影液 loading 超标时（40μm干膜loading为0.25，45μm干膜loading为0.22，50μm干膜loading为 0.20），也会加速黄色物质的析出。
总结：
（1）通过电导率仪对显影液浓度进行控制，显影液浓度一直在控制范围内，比较稳 定，与溶膜量无直接影响关系。
（2）由上图可明显看出，显影点与溶膜量有直接的对应关系，溶膜量超标直接影响显 影点测试的不合格。因此，溶膜量也是影响显影点的主要因素之一。
（3）显影补充水流量的调整直接影响到显影药水的负载量和实际生产过程中的显影 点。显影补充水流量越大，显影药水越新鲜，溶膜量越小，相继显影点也随之变小。反之， 溶膜量则变大，显影点也变大。
3.1.2 实验内容 3.1.2.1 实验设计及结果
试
验
过程参数及注意事项
流
程
开 双面试板/ 生产板 料
干 根据以下相应试验条件进行生产
膜
图 形 结合以下试验条件，正常参数生产 电 镀
蚀 正常参数生产
刻
检 人工目视检板，用万用表电阻档测量线路的导通性，并记录测试结果。 测
实验设计
实 验
评估因素、参数 试验条件 分 组
2. 外层干膜膜碎开路缺口的成因
2.1 理论分析：
对于碱性蚀刻工艺，造成开路缺口问题的原因多种多样，以下是外层工序造成开路缺口 的鱼骨图（如下图3所示）：
干膜电镀破孔与渗镀问题的改善办法
干膜电镀破孔与渗镀问题的改善办法
佚名
【期刊名称】《材料保护》
【年(卷),期】2009(0)5
【总页数】1页(P62-62)
【关键词】干膜;渗镀;电镀;结合力;抗蚀层;压力;温度
【正文语种】中文
【中图分类】TN41;TH117.22
【相关文献】
1.干膜入孔问题的改善 [J], 宋小虎;覃立
2.浅谈电镀锡线状渗镀——记马达板线状渗镀处理 [J], 杨朋
3.耐电镀光致抗蚀干膜对化学镀镍镀层的影响 [J], 唐小侠; 万克宝; 刘清
4.通孔电镀中的折镀问题失效分析与改善 [J], 陈正清;秦典成;纪成光;杜红兵
5.干膜电镀破孔与渗镀问题的改善办法 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
厚铜板干膜封槽孔破裂的改善研究
厚铜板干膜封槽孔破裂的改善研究任城洵 付凤奇 谢伦魁 邝美娟（深圳市景旺电子股份有限公司，广东 深圳 518102）摘 要 厚铜板由于线路铜层比较厚，可以承载大电流、减少热应变和散热，广泛应用于通讯设备、航空航天、汽车、网络能源、平面变压器和电源模块等。
但厚铜板，尤其是具有槽孔的厚铜板，在外层线路生产过程中，很容易发生干膜封孔破裂现象。
本文通过不同干膜厚度选择试验、钻孔披锋改善试验、不同电镀前处理的磨板方向、不同贴膜进板方向试验，对厚铜板干膜封槽孔破裂的改善进行了研究，得到了改善厚铜板干膜封槽孔破裂的最佳方法。
关键词 厚铜板；槽孔；钻孔披锋；正反转磨刷；干膜封孔中图分类号：TN41 文献标识码：A 文章编号：1009-0096（2017）11-0040-04Study on improving slot dry film tenting for Heavy CopperBoardsREN Cheng-xun FU Feng-qi XIE Lun-kui KUANG Mei-juanAbstract The application of heavy copper boards is popular in communication, aerospace, automobile and network power, planar transformer, power module and etc. for its larger current load and lower thermal strain & thermal dissipation. However, dry-film-tenting break in the outer layer copper image process happens by the heavy copper boards especially with slot design. Based on different dry film thickness, hole-drilling burrs, board grinding direction in plating pretreatment, film laminating direction, this paper aims at the study on slot-tenting by dry film for heavy copper boards. Here comes the conclusion about improvement of the quality.Key words Heavy Copper Boards; Slots; Hole Drilling Burrs; Positive and Reverse Grinding; Dry Film Tenting0 前言干膜封孔破裂是PCB 制作过程中普遍存在的一个难题，干膜封孔能力的影响是多个因子共同影响的结果，提升干膜封孔能力可降低制造过程中的报废，同时可优化流程，减少二钻工序，使生产流程更顺畅。
干膜破孔改善报告
干膜破孔的大小也有所减小，平均尺寸缩小了 30%。
3
干膜破孔分布改善
改善后，干膜破孔的分布更加均匀，减少了局部 密集的现象。
结果分析
有效措施
通过对比实验和统计分析，可以确定所采取的改善措施是有效的。
客户满意度提高
客户反馈显示，干膜破孔的改善提高了产品的质量和客户满意度。
需要持续改进
感谢您的观看
监控计划
实时监控
通过安装传感器和监控设备，实时监测生产过程中的各项参数，及 时发现异常情况。
数据记录与分析
对生产过程中的各项数据及时记录并分析，找出干膜破孔的潜在原 因。
定期审计
定期对生产过程进行审计，检查预防措施的执行情况，确保各项措施 得到有效执行。
持续改进计划
反馈机制
建立有效的反馈机制，鼓励员工 及时上报干膜破孔问题，以便及 时采取措施。
04 干膜破孔改善效果评估
评估方法
对比实验
通过对比改善前后的干膜破孔数量、大小和 分布，评估改善效果。
统计分析
对实验数据进行分析，计算干膜破孔改善的 百分比和显著性水平。
客户反馈
收集客户对干膜破孔改善的反馈意见，了解 客户满意度。
评估结果
1 2
干膜破孔数量减少
经过改善措施，干膜破孔数量明显减少，改善率 达到80%。
干膜破孔改善措施 改善方法一
总结词
加强员工培训和操作规范
详细描述
对员工进行干膜制程和操作规范的培训，确保员工能够正确、规范地操作设备，避免因操作不当导致干膜破孔。
干膜破孔改善措施 改善方法一
总结词
引入质量检测机制
详细描述
建立严格的质量检测机制，对干膜进 行全面的质量检查，及时发现并处理 潜在的破孔问题，防止批量不良品的 出现。
干膜工艺常见的故障及排除方法
干膜工艺常见的故障及排除方法在用法干膜举行图像转移时，因为干膜本身的缺陷或操作工艺不当，可能会浮现各种质量问题。
下面列举在生产过程中可能产生的故障，并分析缘由，提出排解故障的办法。
1＞干膜与覆铜箔板粘贴不牢原因解决方法 1)干膜储存时光过久，抗蚀剂中溶剂挥发。
在低于27℃的环境中储存干膜，储存时光不宜超过有效期。
2)覆铜箔板清洁处理不良，有氧化层或油污等污物或微观表面粗糙度不够。
重新按要求处理板面并检查是否有匀称水膜形成。
3)环境湿度太低。
保持环境湿度为50％RH左右。
4)贴膜温度过低或传送速度太快。
调节好贴膜温度和传送速度，延续贴膜最好把板子预热。
2＞干膜与铜箔表面之间浮现气泡原因解决方法 1)贴膜温度过高，抗蚀剂中的挥发成分急剧挥发，残留在聚酯膜和覆铜箔板之间，形成鼓泡。
调节贴膜温度至标准范围内。
2)热压辊表面不平有凹坑或划伤。
注重庇护热压辊表面的平整，清洁热压辊时不要用坚硬、锐利的工具去刮。
3)压辊压力太小。
适当增强两压辊问的压力。
4)板面不平有划痕或凹坑。
选择板材并注重前面工序削减造成划痕、凹坑的可能。
3＞干膜起皱原因解决方法 1)两个热压辊轴向不平行，使干膜受压不匀称。
调节两个热压辊，使之轴向平行。
2)干膜太粘。
娴熟操作，放板时多加当心。
3)贴膜温度太高。
调节贴膜温度至正常范围内。
4)贴膜前板子太热。
板子预热温度不宜太高。
4＞有余胶原因解决方法 1)干膜质量差，如分子量太高或涂覆干更换干膜。
膜过程中偶然热聚合等。
2)干膜裸露在白光下造成部分聚合。
在黄光下举行干膜操作。
3)曝光时光太长。
缩短曝光时光。
4)照相底版最大光密度不够，造成紫外光透过，部分聚合。
曝光前检查照相底版。
5)曝光时照相底版与基板接触不良造成虚光。
检查抽真空系统及曝光框架。
6)显影液温度太低，显影时光太短，喷淋压力不够或部分喷嘴阻塞。
调节显影液温度和显影时的传送速度，检查显影设各 7)显影液中产生大量气泡，降低了喷淋压力。
干膜工艺常见的故障及排除方法
干膜工艺常见的故障及排除方法2007-9-4 9:10:39资料来源:PCBCITY作者:在使用干膜进行图像转移时，由于干膜本身的缺陷或操作工艺不当，可能会出现各种质量问题。
下面列举在生产过程中可能产生的故障，并分析原因，提出排除故障的方法。
1＞干膜与覆铜箔板粘贴不牢原因解决办法1)干膜储存时间过久，抗蚀剂中溶剂挥发。
在低于27℃的环境中储存干膜，储存时间不宜超过有效期。
2)覆铜箔板清洁处理不良，有氧化层或油污等污物或微观表面粗糙度不够。
重新按要求处理板面并检查是否有均匀水膜形成。
3)环境湿度太低。
保持环境湿度为50％RH左右。
4)贴膜温度过低或传送速度太快。
调整好贴膜温度和传送速度，连续贴膜最好把板子预热。
2＞干膜与铜箔表面之间出现气泡原因解决办法1)贴膜温度过高，抗蚀剂中的挥发成分急剧挥发，残留在聚酯膜和覆铜箔板之间，形成鼓泡。
调整贴膜温度至标准范围内。
2)热压辊表面不平有凹坑或划伤。
注意保护热压辊表面的平整，清洁热压辊时不要用坚硬、锋利的工具去刮。
3)压辊压力太小。
适当增加两压辊问的压力。
4)板面不平有划痕或凹坑。
挑选板材并注意前面工序减少造成划痕、凹坑的可能。
3＞干膜起皱原因解决办法1)两个热压辊轴向不平行，使干膜受压不均匀。
调整两个热压辊，使之轴向平行。
2)干膜太粘。
熟练操作，放板时多加小心。
3)贴膜温度太高。
调整贴膜温度至正常范围内。
4)贴膜前板子太热。
板子预热温度不宜太高。
4＞有余胶原因解决办法1)干膜质量差，如分子量太高或涂覆干更换干膜。
膜过程中偶然热聚合等。
2)干膜暴露在白光下造成部分聚合。
在黄光下进行干膜操作。
3)曝光时间太长。
缩短曝光时间。
4)照相底版最大光密度不够，造成紫外光透过，部分聚合。
曝光前检查照相底版。
5)曝光时照相底版与基板接触不良造成虚光。
检查抽真空系统及曝光框架。
6)显影液温度太低，显影时间太短，喷淋压力不够或部分喷嘴堵塞。
调整显影液温度和显影时的传送速度，检查显影设各7)显影液中产生大量气泡，降低了喷淋压力。
【正天伟课堂】电镀上渗镀成因及解决对策
【正天伟课堂】电镀上渗镀成因及解决对策2015-11-07正天伟科技 欢迎来到正天伟课堂！本期要与大家分享的是通过缺陷模式将渗镀分为上渗镀和下渗镀，分别从图像转移和图形电镀制程详细描述了每一个环节对渗镀的影响，并通过案例阐述了上渗镀的解决对策。
愿共分享，共探讨。
一、前言 随着精细线路板和高频线路板的发展，对线路的精度提出了更高的要求，线路稍有偏差就会影响到信号传输，线路渗镀便是导致信号传输不良的重要因素之一。
线路渗镀是“正片线路+电镀铜锡”工艺之板常出的问题，俗称线路狗牙（或线路锯齿），有上渗镀和下渗镀之分，出现在线路底端称为下渗镀，出现在线路顶端称为上渗镀。
二、下渗镀 对于下渗镀业界同行已有比较深刻的认识，在此简单阐述一下：下渗镀主要是由干膜和铜面结合力差或显影后干膜的显影侧蚀过大导致。
解决对策a)改善磨板的粗糙度及板面的清洁度；b)调整贴膜压力、温度、速度及压辘的平整度；c)使用品质优良的干膜；d)控制合适的显影点及水洗效果；e)对显影后的存放环境及时间进行管控；f)评估电镀除油剂、光剂和干膜的兼容性；g)其他异常情况。
三、上渗镀 上渗镀时常困扰着很多工艺技术人员，本文重点论述上渗镀成因及解决对策，以某公司处理线路上渗镀的案例来展开说明。
某公司长期被上渗镀困扰，时好时坏，从干膜到电镀制程，调整过多次参数及物料，均无法将上渗镀问题彻底解决。
首先对缺陷模式进行分析，检查蚀刻后的板发现线路边缘有突起和亮边现象（见图3）；进一步做金相切片分析，并与正常线路（图4）对比，切片对比显示问题板线路顶端未能正常蚀刻（对比图5、6）；因此，推断线路顶端有抗蚀物质。
抗蚀物质来源有两方面：一是退膜不净，二是有渗锡；试板过两次退膜未有改善，同时对异常板和正常板退膜前进行切片分析，发现正常板镀锡层和二铜层平齐（图7），而异常板镀锡层对二铜边缘有包裹现象，线路边缘顶端被锡层包裹（图8），即渗锡导致蚀刻时线路顶端未能正常蚀刻，出现线路上渗镀。
干膜电镀破孔与渗镀问题的改善办法
干膜电镀破孔与渗镀问题的改善办法《盘条氧化层厚不利于后期酸洗,对材料的后期处理会造成不良的影响,经过酸洗,磷化,拉拔及电镀后会形成花斑¨.所以,氧化层厚度均匀较薄,致密性好,与基体结合性好是最有利于盘条产品的防腐蚀保护及后期处理.[参考文献][1]魏宝明.金属腐蚀理论及应用[M].北京:化学工业出版社,2004:l0—20.[2]李铁藩.金属高温氧化和热腐蚀[M].北京:化学工业出版社,2003:3～6,51—54,168—172.[3]陈惠玲,魏雨.碳钢在含s0环境大气中腐蚀机理的研究[J].腐蚀与防护,2006,27(6):284—286.[4]杨晓梅.大气腐蚀研究中钢锈层的光谱分析[J].光谱学与光谱分析,2000,20(3):347～349.[5]NishimuraT.RustformationandcorrosionperformanceofSi—and—A1.beatingultrafiBegrainedweatheringsteel{Jf. CorrosionScience,2008,50:1306—1312.[6]FrolishMF,KrzyzanowskiM,Rai~oahWM.Oxidescale behaviouronaluminiumandsteelunderhotworkingcondi—tions[J].JournalofMaterialsProcessingTechnology,2006,177:36～40.[7]董汉君,陈家光,穆海玲,等.卷取后热轧带钢氧化铁皮显微分析[J].中国冶金,2007,17(10):40～44.[8]ChattopadhyayA,BandyopadhyayN,DasAK,eta1.Ox一,""1卜"_卜"""""-卜""".卜""-卜""".卜"""",{t!电镀涂装职业危害小常识!;在电镀和涂装过程中要时刻注意防护及对人体的{{危害.为此,首先要充分了解这些危害来源,然后予以{j避免.这些危害究竟有哪些呢?如下几点,必须要引起ji足够的重视.i;(1)油漆作业中的主要危害是有机溶剂蒸气的吸;t人.}{各种漆都是由成膜物质(各种树脂),溶剂,颜料,ti干燥剂,添加剂组成.普通油漆通常用汽油作溶剂,环ii氧铁红底漆含少量二甲苯,浸漆主要含甲苯,也有少量; ;苯.喷漆(硝基漆)及其稀释剂(香蕉水)中含多量苯或{t甲苯,二甲苯,在无防护情况下喷漆,作业场所空气中苯t j浓度相当高,对喷漆3-_人的造血器官危害极大.ji(2)电镀作业中的职业危害主要是与多种有害气i;体和溶液的接触.{十用有机溶剂去油时,有汽油,三氯乙烯等有机溶剂十{蒸气逸出.使用强酸的工序均有酸雾逸出,侵蚀时酸雾j 逸出量最大,对黏膜有腐蚀作用,并引发牙酸蚀病,强酸i 溶液溅到皮肤上会立即引起灼伤.铬电镀时镀槽周围; {空气中铬酸浓度较高,长期接触可发生鼻中隔穿孑L,皮t t肤溃疡,皮炎,湿疹,有些人可发生支气管哮喘.镀镍时{j接触硫酸镍也可引起皮炎和湿疹.采用碱性铬盐电镀i时,有氰化氢逸出,若镀液中的氰化物遇酸,可产生高浓i ;度氰化氢,能引起急性中毒甚至威胁生命.{,L..++..+++..++..++..++..++++++..+..++..+ idescalecharacterizationofhotrolledcoilsbyRaman spectroscopytechnique[J].ScriptaMaterialia,2005,25:21l～2l5.[9]KrzyzanowskiM,BeynonJH.Modellingtheboundary conditionsforthermo--mechanicalprocessing-?oxidescale behaviourandcompositioneffects『J1.ModelSimula—tionMaterScienceEngineering,2000(8):927—945.[10]KrzyzanowskiM,BeynonJH,SellarsCM.Analysisof secondaryoxidescalefailureatentryintotherollgap[J]. MetallicMaterialTransaction,2000,31B:1483—1490. [11]中村,王怀宇.板坯加热时氧化铁皮的高温剥离性[J].宽厚板,1997,3(6):42—46.[12]何建新,易平,李泽华,等.Q235钢海洋大气腐蚀暴露实验研究[J],表面技术,2006,35(4):21～23.[13JKrzyzanowskiM,BeynonJH.Measurementofoxideprop- ertiesfornumericalevaluationoftheirfailureunderhot rollingconditions[J].JournalofMaterialsProcessing Technology,2002,125～126:398—4o4.[14]程英亮,吴海兰,李玲玲,等.ZK60镁合金磷酸盐及锡酸盐化学转化膜[J].中国有色金属学报,2007,17(5): 676～682.[15]林方婷,石旺舟,马学鸣.冷却速率对低碳钢线材表面氧化皮微观结构的影响[J].华东师范大学学报,2006 (4):23～28.[编辑:王宇】,'+"""""""""".""""".卜"',++!干膜电镀破孔与渗镀问题的改善办法i{干膜出现破孔后,加大贴膜温度和压力,以增强其{j结合力,是不正确的做法.因为温度和压力过高后,抗j ;蚀层的溶剂过度挥发,使干膜变脆变薄,显影时极易被; t冲破孔.以下几点做法是对的.ti(1)控制好曝光能量.在紫外光照射下,光引发剂i十分解成游离基引发单体进行光聚合反应,形成不溶于稀十I碱溶液的体型分子.曝光不足时,由于聚合不彻底,在i;显影过程中,胶膜溶胀变软,导致线条不清晰甚至膜层;j脱落,造成膜与铜结合不良;若曝光过度,会造成显影困j ;难,也会在电镀过程中产生起翘剥离,形成渗镀.;{(2)控制好贴膜温度.贴膜温度过低,抗蚀膜得不tj到充分的软化和适当的流动,导致干膜与覆铜箔层压板j }表面结合力差;温度过高,抗蚀剂中的溶剂和其他挥发{j性物质迅速挥发而产生气泡,而且干膜变脆,在电镀电j;击时形成起翘剥离,造成渗镀.;t(3)控制好贴膜压力.贴膜压力过低,会造成贴膜t面不均匀或干膜与铜板问产生间隙而达不到结合力的;t要求;如果过高,抗蚀层的溶剂及可挥发成分过多挥发,{i致使干膜变脆,电镀电击后就会起翘剥离.i!!+++..++..++..+..++..+..+..+++++..++..++++.。
干膜常见问题改善
1、显影后铜面上留残渣：原因分析处理方法1：显影不足*按资料确定显影的参数2：显影后曝于白光*有干膜的基板应在黄色照明下操作、目检及修补3：重氮底片上暗区之遮光不够＊检查重氮片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片4：板边已曝光之干膜崩落显影液中再附在板面上＊在板面最外缘处加未曝光之边,使在显影时能洗掉而露铜且又可当成辅助阳极用5：显影后水洗不足＊检查喷嘴有否被堵，并维持最低的水压12PSI＊加强水冲洗6：显影液喷嘴被堵＊要定时检查显影系统喷嘴情形7：图像上有修板液或污物＊修板时戴纱手套，并注意不要使修板液污染线路图像8：压膜温度太高＊检查压膜压辘温度，按资料调整9:显影液太旧*按资料确定更换太旧的显影液10：显影液缸及水缸被污染＊定期保养显影液缸及水缸11：磨板磨辘号数不对，磨痕太深*磨板磨辘号数一般选用320~600号12：压膜至显影之间停放时间太长*不要超过24小时2、干膜起皱原因对策1：两热压辊轴向不平行，使干膜受压不均匀调整两个热压辊,使之轴向平行2：干膜太粘熟练操作，放板时多加小心3：贴膜温度太高调整贴膜温度至正常范围内4：贴膜前板太热板预热温度不宜太高3、盖孔效果不良原因对策1：通孔孔口周围有毛头，致使压膜不良＊钻孔检查是否毛头太多，加强去毛头＊镀铜液中固体粒子太多，加强过滤2：压膜温度较高，压膜压力太大*按资料确定压膜温度和压膜压力3:压膜时通孔中有水汽＊压膜前板子要加强吹干赶走水汽4：干膜厚度不够＊增加干膜厚度5：重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等等＊检查及修补，太差时则更换重氮底片6:曝光台上有缺点附着，如：缺口、污点、垃圾等等*检查及加强清洁曝光台7：曝光能量偏低＊按资料确定曝光能量8:显影过度*按资料确定的参数9：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小10：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起*避免保护膜（Mylar）被撕起现象4、线路变幼或曝光区干膜显影时不易冲洗掉原因对策1：曝光过度*用21格曝光尺按资料正确曝光2：重氮底片上暗区之遮光不够＊检查重氮底片上暗区遮光密度,线路边缘之清晰度，一旦不足时则更换重氮底片3：曝光前抽真空程度不够＊检查曝光前抽真空度及碓定抽真空时间＊换掉曝光上台不良的聚酯膜4:压膜之板面显影前曝露于白色光源＊检查黄光室具有UV之白光情况5:压膜温度过高＊按资料控制压膜温度6：显影不足，残膜冲洗不净*按资料确定显影点*更换太旧的显影液*加强水冲洗7：曝光时重氮底片药膜面与板上干膜面没有紧密结合＊加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔＊检查重氮底片药膜面暗区及板上干膜面有无垃圾等杂物5、显影后干膜受损或发现干膜浮起或线路边缘不齐原因对策1：曝光不足*用21格曝光尺按资料正确曝光2：显影过度＊按资料确定显影的参数3：曝光后放置时间不够*通常在撕开保护膜（Mylar）前至少放置要15分钟以上再显影4：显影药液温度太高*按资料设定正确显影温度5：压膜之前铜面处理不良*水膜测试大于15秒以上＊保证磨痕宽度6：压膜温度不足，压膜压力不够＊注意压膜速度及压膜温度、压膜压力7：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小6、线路镀锡铅时发现干膜边缘浮起而造成渗镀现象原因对策1：干膜性能不良,超过有效期使用*尽量在有效期内使用干膜2：压膜之前铜面处理不良*加强压膜前铜面处理控制＊水膜测试大于15秒以上＊保证磨痕宽度3：压膜参数条件不对＊按资料确定压膜参数条件4：曝光不足＊用21格曝光尺按资料正确曝光5：显影过度＊按资料确定显影的参数6:电镀前处理药品及参数条件不对＊按供应商资料确定参数条件7：电镀时电流密度过大*调整电镀层均匀性降低电流密度8:曝光前保护膜(Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起＊避免保护膜(Mylar）被撕起现象9：电镀液太陈旧或电镀液里有机杂质太多＊对电镀液进行活性炭处理7、铜与铜之间附着力不良原因对策1:线路镀铜前处理及清洗不当*按供应商资料确定控制除油、微蚀、水洗2:压膜至显影之间停放时间太长*停放时间太长时,适当应加强微蚀处理使铜面撤底活化3：显影不足,暗区留有残渣*按资料确定显影的参数＊更换太旧的显影液4：水冲洗不足*加强水冲洗8、板面电镀区发生跳镀（Skip Plating）或称漏镀现象原因对策1：在待镀区之裸铜面上留有干膜残渣或显影液中的干膜碎片又打回板面而重新附着＊可能是棕片上有刮伤、缺口、应加修补*减少或避免干膜碎的产生2：在待镀区未曝光处显影不足，未撤底除尽残膜＊按资料确定显影的参数＊更换太旧的显影液3：电镀时板面受污染等问题*避免板面受污染，加强前处理工作4:电镀锡层较粗糙或剥膜工艺有问题＊电镀锡不均匀，电流密度较大处较粗糙*电镀锡板放置于有污染环境处时间太长*剥膜药水浓度或温度太高或时间太长9、剥膜后发现铜面上尚留有残渣原因对策1：剥膜时间不足够＊调整剥膜时间，但不宜过长2：电镀层厚度超过干膜厚度而发生夹膜现象*调整电镀层均匀性或用厚度较厚干膜(如2mil的干膜）3：电镀层厚，线路较幼剥膜较难＊可以适当在剥膜药水中加定量3%丁基卡必醇4：剥膜液不良，剥膜液温度低，剥膜药液太旧*一般使用2~5％的苛性钾或钠的水溶液在50℃±2℃内操作，或更换新液5:已剥落的膜碎片又再附著上*加强冲洗的时间、压力及温度控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗6：剥膜前已显影板曝露于白光中时间太长或显影后不当烘烤＊板面各处被白光不均匀曝光延长剥膜时间*延长剥膜时间，取消烘烤10、电镀时干膜脱落原因对策1：前处理药水之温度太高或时间太长*按供应商资料确定参数条件2：曝光前保护膜(Mylar）被撕起或曝光后保护膜（Mylar)被过早撕起*避免保护膜(Mylar）被撕起现象3：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制黄光环境中4：压膜之前铜面处理不良*水膜测试大于15秒以上*保证磨痕宽度5：电镀液太陈旧或电镀液里有机杂质太多＊对电镀液进行活性炭处理11、线路镀金发现干膜边缘浮起而造成渗镀现象原因对策1:压膜之前铜面处理不良*加强压膜前铜面处理控制＊水膜测试大于15秒以上*保证磨痕宽度2：压膜参数条件不对*按资料确定压膜参数条件3：曝光不足＊用21格曝光尺按资料正确曝光4：显影过度＊按资料确定显影的参数5：电镀前处理药品及参数条件不对*按供应商资料确定参数条件6:电镀时电流密度过大*调整电镀层均匀性降低电流密度7：电镀金缸药水参数条件不对＊调整电镀金药水含金量，调整电镀层均匀性降低电流密度12蚀刻时干膜破坏及浮起原因对策1：压膜前铜面处理不良＊加强压膜之前铜面处理控制＊水膜测试大于15秒以上*保证磨痕宽度2：曝光不足，但不宜过足*用21格曝光尺按资料正确曝光3：蚀刻液PH太高，温度太高，喷嘴压力太大＊做适当调整4：水洗喷嘴压力太大＊降低喷嘴压力5：显影后停置时间过长及放置环境不当＊应放置有温度及湿度控制的黄光环境中6：显影后停置白光区时间过长干膜变脆*避免放置于白光下1。
干膜常见问题改善
1、显影后铜面上留残渣：原因分析处理方法1：显影不足*按资料确定显影的参数2：显影后曝于白光*有干膜的基板应在黄色照明下操作、目检及修补3：重氮底片上暗区之遮光不够*检查重氮片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片4：板边已曝光之干膜崩落显影液中再附在板面上*在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用5：显影后水洗不足*检查喷嘴有否被堵，并维持最低的水压12PSI*加强水冲洗6：显影液喷嘴被堵*要定时检查显影系统喷嘴情形7：图像上有修板液或污物*修板时戴纱手套，并注意不要使修板液污染线路图像8：压膜温度太高*检查压膜压辘温度，按资料调整9：显影液太旧*按资料确定更换太旧的显影液10：显影液缸及水缸被污染*定期保养显影液缸及水缸11：磨板磨辘号数不对，磨痕太深*磨板磨辘号数一般选用320~600号12：压膜至显影之间停放时间太长*不要超过24小时2、干膜起皱原因对策1：两热压辊轴向不平行，使干膜受压不均匀调整两个热压辊，使之轴向平行2：干膜太粘熟练操作，放板时多加小心3：贴膜温度太高调整贴膜温度至正常范围内4：贴膜前板太热板预热温度不宜太高3、盖孔效果不良原因对策1：通孔孔口周围有毛头，致使压膜不良*钻孔检查是否毛头太多，加强去毛头*镀铜液中固体粒子太多，加强过滤2：压膜温度较高，压膜压力太大*按资料确定压膜温度和压膜压力3：压膜时通孔中有水汽*压膜前板子要加强吹干赶走水汽4：干膜厚度不够*增加干膜厚度5：重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等等*检查及修补，太差时则更换重氮底片6：曝光台上有缺点附着，如：缺口、污点、垃圾等等*检查及加强清洁曝光台7：曝光能量偏低*按资料确定曝光能量8：显影过度*按资料确定的参数9：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小10：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起*避免保护膜（Mylar）被撕起现象4、线路变幼或曝光区干膜显影时不易冲洗掉原因对策1：曝光过度*用21格曝光尺按资料正确曝光2：重氮底片上暗区之遮光不够*检查重氮底片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片3：曝光前抽真空程度不够*检查曝光前抽真空度及碓定抽真空时间*换掉曝光上台不良的聚酯膜4：压膜之板面显影前曝露于白色光源*检查黄光室具有UV之白光情况5：压膜温度过高*按资料控制压膜温度6：显影不足，残膜冲洗不净*按资料确定显影点*更换太旧的显影液*加强水冲洗7：曝光时重氮底片药膜面与板上干膜面没有紧密结合*加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔*检查重氮底片药膜面暗区及板上干膜面有无垃圾等杂物5、显影后干膜受损或发现干膜浮起或线路边缘不齐原因对策1：曝光不足*用21格曝光尺按资料正确曝光2：显影过度*按资料确定显影的参数3：曝光后放置时间不够*通常在撕开保护膜（Mylar）前至少放置要15分钟以上再显影4：显影药液温度太高*按资料设定正确显影温度5：压膜之前铜面处理不良*水膜测试大于15秒以上*保证磨痕宽度6：压膜温度不足，压膜压力不够*注意压膜速度及压膜温度、压膜压力7：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小6、线路镀锡铅时发现干膜边缘浮起而造成渗镀现象原因对策1：干膜性能不良，超过有效期使用*尽量在有效期内使用干膜2：压膜之前铜面处理不良*加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度3：压膜参数条件不对*按资料确定压膜参数条件4：曝光不足*用21格曝光尺按资料正确曝光5：显影过度*按资料确定显影的参数6：电镀前处理药品及参数条件不对*按供应商资料确定参数条件7：电镀时电流密度过大*调整电镀层均匀性降低电流密度8：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起*避免保护膜（Mylar）被撕起现象9：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理7、铜与铜之间附着力不良原因对策1：线路镀铜前处理及清洗不当*按供应商资料确定控制除油、微蚀、水洗2：压膜至显影之间停放时间太长*停放时间太长时，适当应加强微蚀处理使铜面撤底活化3：显影不足，暗区留有残渣*按资料确定显影的参数*更换太旧的显影液4：水冲洗不足*加强水冲洗8、板面电镀区发生跳镀（Skip Plating）或称漏镀现象原因对策1：在待镀区之裸铜面上留有干膜残渣或显影液中的干膜碎片又打回板面而重新附着*可能是棕片上有刮伤、缺口、应加修补*减少或避免干膜碎的产生2：在待镀区未曝光处显影不足，未撤底除尽残膜*按资料确定显影的参数*更换太旧的显影液3：电镀时板面受污染等问题*避免板面受污染，加强前处理工作4：电镀锡层较粗糙或剥膜工艺有问题*电镀锡不均匀，电流密度较大处较粗糙*电镀锡板放置于有污染环境处时间太长*剥膜药水浓度或温度太高或时间太长9、剥膜后发现铜面上尚留有残渣原因对策1：剥膜时间不足够*调整剥膜时间，但不宜过长2：电镀层厚度超过干膜厚度而发生夹膜现象*调整电镀层均匀性或用厚度较厚干膜（如2mil的干膜）3：电镀层厚，线路较幼剥膜较难*可以适当在剥膜药水中加定量3%丁基卡必醇4：剥膜液不良，剥膜液温度低，剥膜药液太旧*一般使用2~5%的苛性钾或钠的水溶液在50℃±2℃内操作，或更换新液5：已剥落的膜碎片又再附著上*加强冲洗的时间、压力及温度控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗6：剥膜前已显影板曝露于白光中时间太长或显影后不当烘烤*板面各处被白光不均匀曝光延长剥膜时间*延长剥膜时间，取消烘烤10、电镀时干膜脱落原因对策1：前处理药水之温度太高或时间太长*按供应商资料确定参数条件2：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起*避免保护膜（Mylar）被撕起现象3：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制黄光环境中4：压膜之前铜面处理不良*水膜测试大于15秒以上*保证磨痕宽度5：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理11、线路镀金发现干膜边缘浮起而造成渗镀现象原因对策1：压膜之前铜面处理不良*加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：压膜参数条件不对*按资料确定压膜参数条件3：曝光不足*用21格曝光尺按资料正确曝光4：显影过度*按资料确定显影的参数5：电镀前处理药品及参数条件不对*按供应商资料确定参数条件6：电镀时电流密度过大*调整电镀层均匀性降低电流密度7：电镀金缸药水参数条件不对*调整电镀金药水含金量，调整电镀层均匀性降低电流密度12蚀刻时干膜破坏及浮起原因对策1：压膜前铜面处理不良*加强压膜之前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：曝光不足，但不宜过足*用21格曝光尺按资料正确曝光3：蚀刻液PH太高，温度太高，喷嘴压力太大*做适当调整4：水洗喷嘴压力太大*降低喷嘴压力5：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制的黄光环境中6：显影后停置白光区时间过长干膜变脆*避免放置于白光下1.干膜的介绍干膜（Dry film）在涂状中是相对湿膜（Wet film）而言的,干膜是一种高分子的化合物，它通过紫外线的照射后能够产和一种聚合反应形成一种稳定的物质附着于板面，从而达到阻挡电镀和蚀刻的功能。
干膜使用时破孔-渗镀问题改善办法
干膜使用时破孔/渗镀问题改善办法 随着电子产业的高速发展，PCB布线越来越精密，多数PCB厂家都采用干膜来完成图形转移，干膜的使用也越来越普及，但我在售后服务的过程中，仍遇到很多客户在使用干膜时产生很多误区，现总结出来，以便借鉴。
一，干膜掩孔出现破孔 很多客户认为，出现破孔后，应当加大贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善： 1，降低贴膜温度及压力 2，改善钻孔披锋 3，提高曝光能量 4，降低显影压力 5，贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄 6，贴膜过程中干膜不要张得太紧 二，干膜电镀时出现渗镀 之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB厂家发生渗镀都是由以下几点造成： 1，曝光能量偏高或偏低 在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。
曝光不足时，由于聚合不彻底，在显影过程中，胶膜溶胀变软，导致线条不清晰甚至膜层脱落，造成膜与铜结合不良；若曝光过度，会造成显影困难，也会在电镀过程中产生起翘剥离，形成渗镀。
所以控制好曝光能量很重要。
2，贴膜温度偏高或偏低 如贴膜温度过低，由于抗蚀膜得不到充分的软化和适当的流动，导致干膜与覆铜箔层压板表面结合力差；若温度过高由于抗蚀剂中的溶剂和其它挥发性物质的迅速挥发而产生气泡，而且干膜变脆，在电镀电击时形成起翘剥离，造成渗镀。
3，贴膜压力偏高或偏低 贴膜压力过低时，可能会造成贴膜面不均匀或干膜与铜板间产生间隙而达不到结合力的要求；贴膜压力如果过高，抗蚀层的溶剂及可挥发成份过多挥发，致使干膜变脆，电镀电击后就会起翘剥离。
干膜掩孔破裂问题探讨
干膜掩孔破裂问题探讨豪冠贸易有限公司吴少凡前言线路板的制作流程复杂，问题多，常有“莫名其妙来，莫名其妙去”的说法。
而干膜掩孔破裂问题也经常来无影，去无踪；问题来时，工程师和问题解决的参与者一般从以下几方面着手：1．降低贴膜温度、压力；2．改善钻孔披锋状况；3．提高暴光能量；4．降低显影压力，增大显影点；5．检查显影的喷淋效果并调整。
通常上述的方法是有效的；但有时上述或更多的方法都已试过，问题仍无大的改善；不知何时何故，又恢复了原来的低缺陷率。
笔者对曾跟进此“莫名其妙”的问题，发现有一个重要因素——张力太大，往往被忽略。
本文从张力的角度作分析，有不当之处敬请提出宝贵意见。
张力对干膜掩孔的影响分析图（一）为贴膜后暴光前孔的截面图，由于存在以下几种情况的作用：1．为防止贴膜起皱，给热辘与干膜卷之间的干膜一个张紧力；2．自动贴膜机的真空吸盘与干膜之间存在较大的摩擦力；3．贴膜瞬间热辘的铁氟龙材料在压力下变形而令干膜随之变形产生拉伸力；4．贴膜后被封在孔内的热空气的温度逐渐下降至环境温度，形成低压区；5．空气中含有大约1/4体积的O2，将与相对于它裸露的药膜反应而绝大部分被消耗掉，进一步形成低压区；从而使干膜的保护膜在掩孔的范围内受到较大的“拉力”，这就是作用于干膜保护膜上的“张力”（δ1=δ2）。
此时干膜保护膜本身有强烈的收缩倾向，但由于未暴光的的D/F为半流体，其延展性很好，几乎不存在“张力”。
图（二）所表示的是暴光后，显影前撕保护膜的瞬间，未被撕起的保护膜仍维持着原有的张力δ2，由于保护膜与干膜之间存在着静摩擦力，则干膜也存在着张力δ1'δ1' =δ2也就是说，干膜的保护膜撕掉后，原先保护膜上的张力转移到已光致固化的药膜上去。
如果干膜所承受的最大张力δb，安全系数为n，即δ'1≤δb/n （1）时，掩孔干膜将不会破裂。
当δb ≤δ1，（2）则图（二）的A部分会马上破裂，也就是说，撕保护膜的瞬间，D/F即会破裂！当δb/n≤δ1'≤δb （3）时，掩孔的已暴光的干膜处于不稳定状态，仍会破裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着电子产业的高速发展，PCB布线越来越精密，多数PCB厂家都采用干膜来完成图形转移，干膜的使用也越来越普及，但我在售后服务的过程中，仍遇到很多客户在使用干膜时产生很多误区，现总结出来，以便借鉴。
一，干膜掩孔出现破孔
很多客户认为，出现破孔后，应当加大贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善：1，降低贴膜温度及压力
2，改善钻孔披锋
3，提高曝光能量
4，降低显影压力
5，贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄6，贴膜过程中干膜不要张得太紧
二，干膜电镀时出现渗镀
之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB厂家发生渗镀都是由以下几点造成：
1，曝光能量偏高或偏低
在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。
曝光不足时，由于聚合不彻底，在显影过程中，胶膜溶胀变软，导致线条不清晰甚至膜层脱落，造成膜与铜结合不良；若曝光过度，会造成显影困难，也会在电镀过程中产生起翘剥离，形成渗镀。
所以控制好曝光能量很重要。
2，贴膜温度偏高或偏低
如贴膜温度过低，由于抗蚀膜得不到充分的软化和适当的流动，导致干膜与覆铜箔层压板表面结合力差；若温度过高由于抗蚀剂中的溶剂和其它挥发性物质的迅速挥发而产生气泡，而且干膜变脆，在电镀电击时形成起翘剥离，造成渗镀。
3，贴膜压力偏高或偏低
贴膜压力过低时，可能会造成贴膜面不均匀或干膜与铜板间产生间隙而达不到结合力的要求；贴膜压力如果过高，抗蚀层的溶剂及可挥发成份过多挥发，致使干膜变脆，电镀电击后就会起翘剥离。
