N600公共回路两点接地的查找方法ppt课件
接地与接零安全课程课件
法规标准：随着法规标准的不断完善，接地与接零技术的要求将更加严格
教育普及：接地与接零技术的教育普及将更加广泛，提高公众的安全意识和技能
THANK YOU
汇报人：
家庭：家用电器接地，防止漏电伤人
户外：路灯、广告牌等接地，确保用电安全
接地与接零的实际应用案例
医疗设备接地：防止设备漏电，保护患者安全
电子设备接地：防止电磁干扰，提高设备性能
通信设备接地：保证通信信号的稳定传输
防雷接地：防止雷电对建筑物和设备的破坏
电力系统接地：稳定电网电压，防止电网波动
电气设备接地：防止设备漏电，保护人身安全
保持电气设备周围环境清洁，避免可燃物堆积
定期检查电气设备，确保无漏电、短路等故障
配备足够的灭火器，并定期检查和更换
加强员工消防安全培训，提高火灾防范意识
防止雷击的措施
安装避雷针：将雷电引向地面，避免直接击中建筑物
接地线：将雷电引入地下，避免对建筑物造成损害
接零线：将雷电引入零线，避免对电气设备造成损害
接地与接零安全课程课件
汇报人：
目录
CONTENTS
单击输入目录标题
课程介绍
接地与接零的基本概念
接地与接零的安装与维护
接地与接零的应用实例
接地与接零的安全防护措施
添加章节标题
课程介绍
课程背景
接地与接零是电气安全的重要组成部分
接地与接零可以有效防止触电事故的发生
接地与接零是电气设备安全运行的基本要求
接地与接零的区别：接地是直接与大地连接，接零是通过电源中性点与大地连接
接地与接零的目的：防止触电事故，保护人身安全

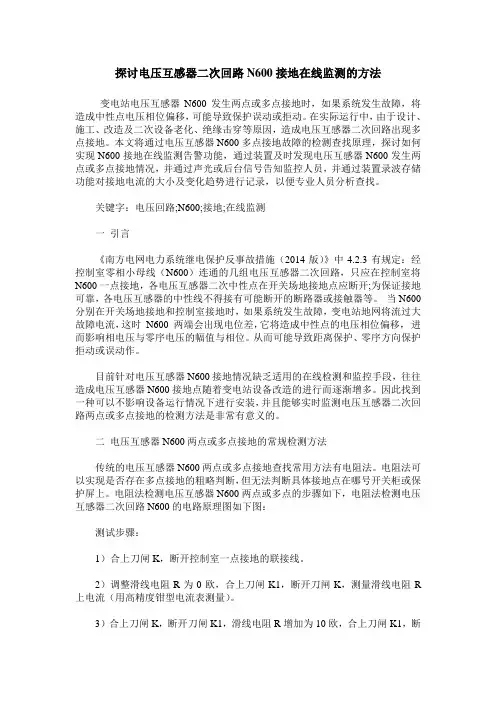

探讨电压互感器二次回路N600接地在线监测的方法
探讨电压互感器二次回路N600接地在线监测的方法变电站电压互感器N600发生两点或多点接地时，如果系统发生故障，将造成中性点电压相位偏移，可能导致保护误动或拒动。
在实际运行中，由于设计、施工、改造及二次设备老化、绝缘击穿等原因，造成电压互感器二次回路出现多点接地。
本文将通过电压互感器N600多点接地故障的检测查找原理，探讨如何实现N600接地在线监测告警功能，通过装置及时发现电压互感器N600发生两点或多点接地情况，并通过声光或后台信号告知监控人员，并通过装置录波存储功能对接地电流的大小及变化趋势进行记录，以便专业人员分析查找。
关键字：电压回路;N600;接地;在线监测一引言《南方电网电力系统继电保护反事故措施（2014版）》中4.2.3有规定：经控制室零相小母线（N600）连通的几组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场地接地点应断开;为保证接地可靠，各电压互感器的中性线不得接有可能断开的断路器或接触器等。
当N600分别在开关场地接地和控制室接地时，如果系统发生故障，变电站地网将流过大故障电流，这时N600 两端会出现电位差，它将造成中性点的电压相位偏移，进而影响相电压与零序电压的幅值与相位。
从而可能导致距离保护、零序方向保护拒动或误动作。
目前针对电压互感器N600接地情况缺乏适用的在线检测和监控手段，往往造成电压互感器N600接地点随着变电站设备改造的进行而逐渐增多。
因此找到一种可以不影响设备运行情况下进行安装，并且能够实时监测电压互感器二次回路两点或多点接地的检测方法是非常有意义的。
二电压互感器N600两点或多点接地的常规检测方法传统的电压互感器N600两点或多点接地查找常用方法有电阻法。
电阻法可以实现是否存在多点接地的粗略判断，但无法判断具体接地点在哪号开关柜或保护屏上。
电阻法检测电压互感器N600两点或多点的步骤如下，电阻法检测电压互感器二次回路N600的电路原理图如下图：测试步骤：1）合上刀闸K，断开控制室一点接地的联接线。

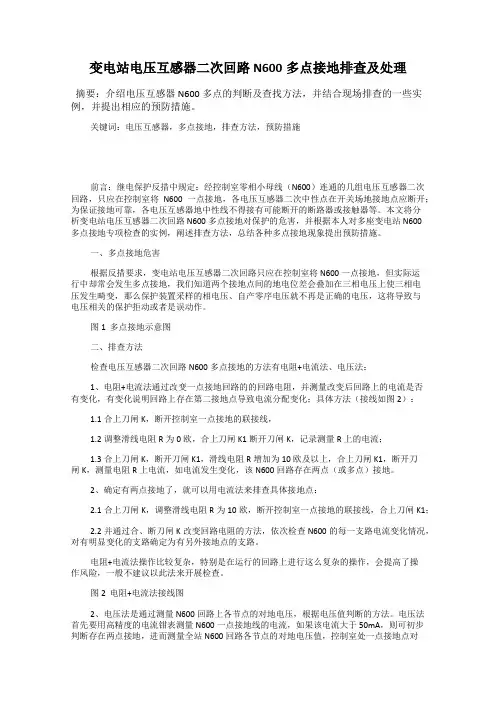

变电站电压互感器二次回路N600多点接地排查及处理
变电站电压互感器二次回路N600多点接地排查及处理摘要：介绍电压互感器N600多点的判断及查找方法，并结合现场排查的一些实例，并提出相应的预防措施。
关键词：电压互感器，多点接地，排查方法，预防措施前言：继电保护反措中规定：经控制室零相小母线（N600）连通的几组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场地接地点应断开；为保证接地可靠，各电压互感器地中性线不得接有可能断开的断路器或接触器等。
本文将分析变电站电压互感器二次回路N600多点接地对保护的危害，并根据本人对多座变电站N600多点接地专项检查的实例，阐述排查方法，总结各种多点接地现象提出预防措施。
一、多点接地危害根据反措要求，变电站电压互感器二次回路只应在控制室将N600一点接地，但实际运行中却常会发生多点接地，我们知道两个接地点间的地电位差会叠加在三相电压上使三相电压发生畸变，那么保护装置采样的相电压、自产零序电压就不再是正确的电压，这将导致与电压相关的保护拒动或者是误动作。
图1 多点接地示意图二、排查方法检查电压互感器二次回路N600多点接地的方法有电阻+电流法、电压法：1、电阻+电流法通过改变一点接地回路的的回路电阻，并测量改变后回路上的电流是否有变化，有变化说明回路上存在第二接地点导致电流分配变化；具体方法（接线如图2）：1.1合上刀闸K，断开控制室一点接地的联接线，1.2调整滑线电阻R为0欧，合上刀闸K1断开刀闸K，记录测量R上的电流；1.3合上刀闸K，断开刀闸K1，滑线电阻R增加为10欧及以上，合上刀闸K1，断开刀闸K，测量电阻R上电流，如电流发生变化，该N600回路存在两点（或多点）接地。
2、确定有两点接地了，就可以用电流法来排查具体接地点：2.1合上刀闸K，调整滑线电阻R为10欧，断开控制室一点接地的联接线，合上刀闸K1；2.2并通过合、断刀闸K改变回路电阻的方法，依次检查N600的每一支路电流变化情况，对有明显变化的支路确定为有另外接地点的支路。
N600两点接地
N600两点接地
情况1.在集中接地点接了地，但在其它地方出现第二个接地点（包括绝缘不良）
情况2.各自独立接地的PT二次回路，在就地接了地，但在其它地方出现第二个接地点（包括绝缘不良）
发生两点接地时,两接地点之间会有电位差。
正常时电位差很小，但在系统近处接地短路时，强大的对地短路电流流过两接地点，尤其是在没有等电位接地铜排的情况下，电位差非常大，会引起测量错误。
例如在线路f点发生接地故障，故障电流通过接地极，接地网，站内主变中性点，母线，线路构成回路。
在N600接地点1和N600接地点2之间，形成电压差△UAB,系统故障时，能达到数百上千伏，引起测量错误。
等效电路如图。
N600两点接地故障分析
N600两点接地故障分析发表时间：2019-01-02T11:58:23.253Z 来源：《河南电力》2018年14期作者：宁而嘉[导读] 在发生系统故障时电压互感器二次电压回路N600两点接地时电压会发生偏差，导致保护装置的拒动或误动，N600两点接地点位置的不同，电压的偏差也有很大差异。
（云南电网有限责任公司玉溪供电局云南玉溪 653100）摘要：在发生系统故障时电压互感器二次电压回路N600两点接地时电压会发生偏差，导致保护装置的拒动或误动，N600两点接地点位置的不同，电压的偏差也有很大差异。
关键词：N600两点接地；N600电流值超标；N600虚接地前言当保护用电压互感器二次绕组发生两点甚至多点接地时，当发生系统故障时，N600不同的接地点之间上存在一定的电压，造成二次电压中性点漂移，引起三相电压发生变化，造成保护误动或拒动事故。
目前电压互感器二次回路接地主要有两种，第一种经控制室零相小母线（N600）联通的几组电压互感器二次回路，接地只应在控制室一点接地；第二种不同电压等级的电压互感器在确保其二次回路之间确无联系的情况下，可以分别接地.1 电压互感器二次电压回路规范要求电压互感器的二次回路只允许有一点接地。
几组电压互感器的接地点应统一集中在控制室或继电保护小室内一点接地。
独立的、与其他互感器无电联系的电压互感器也可在开关场实现一点接地。
为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
1.1电压互感器二次电压回路根据规范要求，来自电压互感器二次的四根开关场引出线中的零线和电压互感器三次的两根引出线中的N线必须分开，分缆引入主控室，各电压等级电压互感器开口三角绕组二次接地方式统一采用A尾非极性端接地。
1.2二次电压回路N600接地情况规范检查在天气晴朗的情况下，利用电流钳型表（精度要求mA级）对流过N600接地线上的实际电流进行测量记录，对不同电压等级二次电压回路N600分别接地的，应对各N600接地线电流值分别测试并记录。
《接地故障保护》课件
接地故障保护设备的选型与维护
1 接地故障保护设备的选型与性能参数
指导如何选择适合的接地故障保护设备，并了解性能参数的重要性。
2 接地故障保护设备的维护方法
介绍接地故障保护设备的常规维护和故障排除的方法。
3 故障排除及常见问题解决方案
分享解决接地故障保护设备故障和常见问题的经验和方法。
接地故障保护的技术趋势及展望
接地方式的选择
探讨不同接地方式的优缺点，以及如何选择适合的接地方式。
接地故障保护原理及方法
1
接地故障保护原理及作用
深入了解接地故障保护的工作原理和其在电力系统中的作用。
2
常用接地故障保护方法介绍
介绍常见的接地故障保护方法，如过电流保护和跳分析
通过案例分析，展示接地故障保护在实际电力系统中的应用。
《接地故障保护》PPT课 件
接地故障保护是电力系统中至关重要的技术，本课件将介绍接地故障保护的 基础知识、原理方法、设备选型与维护，以及未来的技术趋势和挑战。
接地故障保护的基础知识
接地故障概念介绍
了解接地故障的定义和特点，以及其在电力系统中的影响。
接地故障的分类
介绍接地故障的不同类型，如单相接地故障和两相接地故障。
接地故障保护技术趋势 分析
探讨接地故障保护的未来发 展趋势，如智能化和自适应 技术。
接地故障保护在新能源、 接地故障保护未来发展 智能电网中的应用展望 方向与挑战
讨论接地故障保护在新能源 和智能电网领域的应用前景。
探索接地故障保护的未来发 展方向以及可能面临的挑战。
结语
接地故障保护是确保电力系统稳定运行的重要环节，加强对接地故障保护的重视对保障电力系统 安全运行至关重要。未来，接地故障保护将在新技术和新能源的推动下迎来更广阔的发展前景。
在线式PT电压互感器二次回路N600多点接地查找仪
在线式PT电压互感器二次回路N600多点接地查找仪用户手册在线式PT电压互感器二次回路N600多点接地查找仪使用手册 目录一、概述 (1)二、装置构成及原理 (2)三、功能特点 (3)四、主要技术指标 (4)五、使用方法 (4)六、注意事项 (8)一、概述公共回路N线多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两第1页在线式PT电压互感器二次回路N600多点接地查找仪使用手册 个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。
在电力系统中，公共回路对保障系统安全运行起到非常重要的作用。
系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。
同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。
但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。
N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。
本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
二、装置构成及原理2.1 装置的构成：本装置由N600分析仪、信号采集器（电流互感器）二部分组成。
N600分析仪原理图在线式N600分析仪功能：N600分析仪判断被测公共回路接地系统是否存在多点接地，如果存在多点接地，会在N600接地线上施加一低频小电流信号以供探测仪实现故障点的定位。
电压二次回路N600全站一点接地与分别接地利弊
电压二次回路N600全站一点接地与分别接地利弊问题提出：我们知道PT二次侧N600必须接地。
但各自在场地就地接地还是统一在保护室汇聚到一点接地是一个很有意思的问题。
一个变电站有若干电压等级，每个电压等级上有若干电压互感器（PT），每个PT上有若干绕组，每个绕组二次回路都有自己的N600回路。
全站需要用到二次电压的地方都遍布着这些N600回路，很多时候一个装置或设备上就有多个PT的N600回路，比如变压器保护装置，测控装置，一个装置会接入三侧电压，因此有几个不同PT的N600回路在同一个屏后。
各自用各自的N600回路本来相安无事。
但是如果不慎接成了别的绕组的N600可能会因N600接地方式不同而产生不同的后果。
PT二次回路N600全站一点接地的好处：把全站所有N600回路汇聚于控制室内某一处，在同一点接在同一根地线上。
或者把同一电压等级的PT二次N600回路引至控制室，按电压等级划分开来，各自于一点接地。
前者全站N600有共同的地电位，同一电压等级下的N600有共同的地电位。
更倾向于前者，因不同得保护装置可公共N600,即使接错也不会有后果。
PT一点接地的弊端：全站任何地方发生N600两点接地，将在N600处引入电位差，可能造成广泛的装置采样异常，影响面大。
而且N600广泛连通，其两点接地的概率随之增大。
在查找两点接地的过程中，影响也比较广泛。
总之缺点就是影响面大，多点接地概率大，全站连通造成检修测试困难。
PT分别接地的好处：PT分别接地就是把每个PT的每个绕组的N600就地单独一点接地。
N600各自接地，对单一的装置来说，造成N600两点接地的概率降低；即使发生了两点接地，也只能造成局部影响。
在查找两点接地的过程中，仅影响部分装置。
PT检修的时候，涉及到的二次回路方便与运行设备隔离，对二次回路的检测和试验安全可靠。
PT分别接地的弊端：变电站内充斥着各个电压等级、各种绕组的N600回路，相对来说容易误接，而误解可能造成保护装置采样异常甚至比较严重的后果。
接地的基本原理教学课件
某建筑物位于雷电高发区，建筑面积为2000平方米，建筑高度为15米。
防雷接地设计
根据雷电高发区的特点，设计采用避雷针、避雷带和避雷网相结合的方式进行防雷。同时 ，针对建筑物的特点，选择合适的接地方式，如共用接地系统和独立接地系统。
案例分析
该建筑物在设计过程中充分考虑了雷电高发区的特点，采用了多种防雷措施，确保了建筑 物的安全。同时，针对建筑物的特点，选择了合适的接地方式，避免了雷电对建筑物内的 设备和人员造成损害。
影响接地电阻的因素分析
土壤电阻率
01
土壤电阻率是影响接地电阻的主要因素之一。土壤电阻率越高
，接地电阻越大。
接地体的形状和大小
02
接地体的形状和大小也会影响接地电阻的大小。一般来说，增
大接地体的表面积可以降低接地电阻。
接地体的材料
03
不同材料的导电性能不同，因此接地体的材料也会影响接地电
阻的大小。
降低接地电阻的方法与措施
降低电位差
通过接地系统，应尽量降 低设备与大地之间的电位 差，确保设备之间的稳定 运行。
考虑土壤条件
设计接地系统时，应充分 考虑土壤的导电性能、湿 度等因素，以确保接地效 果。
接地极的安装与埋设
1 2
选择合适的材质
接地极应选择导电性能良好的材料，如铜、钢等 。
确定埋设深度
接地极的埋设深度应考虑到土壤的导电性能和地 下水位等因素，一般不小于0.5米。
某电力设备接地系统应用案例分析
要点一
电力设备基本信息
某电力设备额定电压为110kV，额定 电流为500A。
要点二
接地系统设计
根据电力设备的额定电压和电流，设 计采用金属外壳接地和中性点接地相 结合的方式进行接地。同时，选择合 适的接地电阻值，确保电力设备的正 常运行。
N600多点接地的探讨
N600多点接地的探讨【摘要】本文主要介绍了电压互感器的接线方式，以及常见N600多点接地的现象。
以110kV个旧变电站电压互感器N600唯一接地点电流过大的缺陷作为实例分析，介绍了N600多点接地的查找方法，并提出了用电流法查找接地支路的一些局限性和改进建议。
【关键词】电压互感器；N600；多点接地1 引言电压互感器是变电站重要的一次设备，其二次回路通常接入TV并列装置后引出至电压小母线，为保护、测量及计量装置提供二次交流电压。
为保护人身和设备安全，TV二次回路N600必须接地。
当N600回路存在多点接地时，一旦系统发生故障，变电站接地网中可能流过较大电流，从而导致中性点电位偏移，造成与电压有关的保护误动。
因而，有电气联系的N600回路必须在控制室一点接地[1]。
2 TV二次回路简介2.1 TV接线方式电压互感器二次回路主要有两种接线方式：Y-Y接线、V-V接线。
Y-Y型接线通过中性点N600直接接地，而V-V型接线通过B相直接接地，作为一次高压串入二次回路时的保护接地，同时也是交流电压回路的工作接地。
在两点或多点接地时，如果系统发生接地故障，接地网上将出现较大电流，产生地电位差，串入继电保护回路中，引起与电压有关的保护误动作，如图1所示图1 两点接地等效二次回路若在一点接地情况下，保护装置所测到电压为UAN。
当出现多点接地时，N600将出现电位偏移Um，UAN= UAN+ Um，同理，B、C相也将出现一个电位抬升零序电压3U0= UAN，+UBN，+UCN，使得输入装置的交流电压不准，造成保护误动。
2.2 N600多点接地常见原因及预防措施N600回路出现多点接地点，常见于TV本体二次接线柱、TV端子箱、断路器端子箱、保护小室TV并列屏。
出现多点接地是由于施工人员由于经验不足，误将TV二次N端接地。
在运行时间比较长的变电站，也出现过由于二次电缆绝缘老化或者被小动物咬坏电缆绝缘层而造成的接地。
