轧钢加热基础知识

合集下载

第一节 轧钢基础知识剖析

第一节 轧钢基础知识剖析

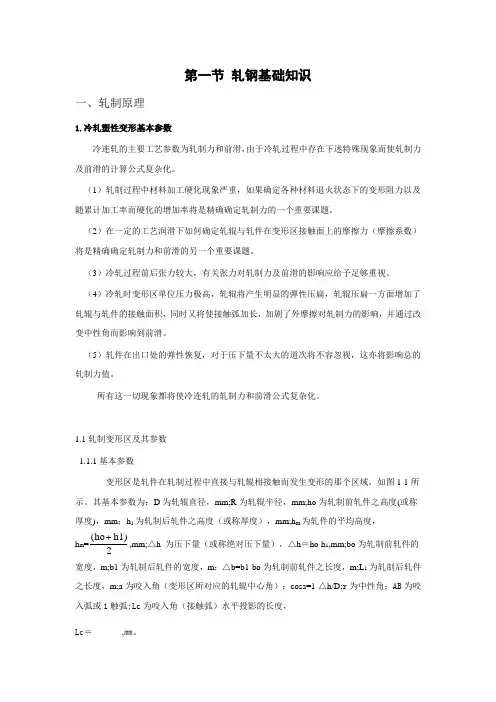

第一节轧钢基础知识一、轧制原理1.冷轧塑性变形基本参数冷连轧的主要工艺参数为轧制力和前滑,由于冷轧过程中存在下述特殊现象而使轧制力及前滑的计算公式复杂化。

(1)轧制过程中材料加工硬化现象严重,如果确定各种材料退火状态下的变形阻力以及随累计加工率而硬化的增加率将是精确确定轧制力的一个重要课题。

(2)在一定的工艺润滑下如何确定轧辊与轧件在变形区接触面上的摩擦力(摩擦系数)将是精确确定轧制力和前滑的另一个重要课题。

(3)冷轧过程前后张力较大,有关张力对轧制力及前滑的影响应给予足够重视。

(4)冷轧时变形区单位压力极高,轧辊将产生明显的弹性压扁,轧辊压扁一方面增加了轧辊与轧件的接触面积,同时又将使接触弧加长,加剧了外摩擦对轧制力的影响,并通过改变中性角而影响到前滑。

(5)轧件在出口处的弹性恢复,对于压下量不太大的道次将不容忽视,这亦将影响总的轧制力值。

所有这一切现象都将使冷连轧的轧制力和前滑公式复杂化。

1.1轧制变形区及其参数1.1.1基本参数变形区是轧件在轧制过程中直接与轧辊相接触而发生变形的那个区域,如图1-1所示。

其基本参数为:D为轧辊直径,mm;R为轧辊半径,mm;ho为轧制前轧件之高度(或称厚度),mm;h1为轧制后轧件之高度(或称厚度),mm;h m为轧件的平均高度,h m=2h1)(ho,mm;△h 为压下量(或称绝对压下量),△h=ho-h1,mm;bo为轧制前轧件的宽度,m;b1为轧制后轧件的宽度,m;△b=b1-bo为轧制前轧件之长度,m;L1为轧制后轧件之长度,m;a为咬入角(变形区所对应的轧辊中心角);cosa=1-△h/D;r为中性角;AB为咬入弧或1触弧;Lc为咬入角(接触弧)水平投影的长度,Lc=,㎜。

1.1.2 变形系数轧制时轧件塑性变形,使轧件尺寸在三个方向上都发生了变化,即:轧制之高度由ho减少到h1,比值h1/ho=η为轧件高度方向上的变形,η叫做压下系数。

图1-1 变形区基本参数轧件之宽度bo增加到b1,比值b1/bo=X为轧机宽度方向上的变形,X叫做宽度系数。

轧钢加热炉及轧制的原理知识

轧钢加热炉及轧制的原理知识

轧钢加热炉及轧制的原理知识一、加热炉的原理1、目的加热的目的是把坯料加热到均匀的、适合轧制的温度(奥氏体组织)。

温度提高以后,首先是提高钢的塑性,降低变形抗力,使钢容易变形。

如T12钢室温下变形抗力约为600Mpa,加热到1200℃时变形抗力下降到30Mpa左右,只相当室温下变形抗力的二十分之一。

加热温度合适的钢,轧制时可以用较大的压下量,减少因磨损和冲击造成的设备事故,提高轧机的生产率和作业率,而且轧制耗能也较少。

其次,加热能改善钢坯的内部组织和性能。

不均匀组织和非金属夹杂物通过高温加热的扩散作用而均匀化。

加热温度和均匀程度是加热质量的标志,加热质量好的钢,容易获得断面形状正确、几何尺寸精确的成品。

2、加热过程钢坯的加热温度包括表面温度、沿断面上的温度差及沿坯子长度方向上的温度差。

钢坯在炉内的最终加热温度是考虑了轧制工艺、轧机的结构特点以及炉子的结构特点等实际情况后规定的。

加热到规定温度所需时间,取决于钢坯的尺寸、钢种、采用的温度制度及一些其他条件。

钢坯在炉内以对流方式和辐射方式得到热量,前者是炉气冲刷钢坯表面;后者是炉气和炽热的炉衬辐射热。

我们加热炉沿长度方向上分三段控制:即预加热段、加热段和均热段。

钢坯进入加热炉预热段,热流逐渐增大,钢坯到二加热段,热流基本保持不变,钢坯到均热段,热流逐渐减小。

钢坯在均热段内,钢坯表面温度基本保持不变,而断面温差逐步缩小,钢坯表面得到的热量以热传导的方式向内部扩散。

传给钢坯表面的热流越小、受热面积越大、钢坯的断面尺寸越小、钢的导热率越大,断面温差就越小。

一般断面大的钢坯要比断面小的钢坯加热时间要长,合金钢要比碳钢的加热时间要长。

3、加热缺陷合金钢开裂:加热开始阶段(700℃以下),对高碳工具钢、高锰钢、轴承钢、高速钢等这类导热率小的钢,如果升温速度过快、表面温度骤然升高而断面温差过大,将产生热应力,导致出现裂纹。

过热和过烧:加热温度过高或高温下停留时间过长,会使钢的晶粒过分长大,晶粒间的联系削弱,钢变脆,这称为过热。

轧钢加热工技能培训加热炉结构简述及加热原理

轧钢加热工技能培训加热炉结构简述及加热原理
1.连续式加热炉是多种多样的,大致可按下列特 征分类: (1)按运料方式:推钢式炉、步进式炉、链式炉、 辊底式炉、环形炉等 (2)按供热制度:一段式、二段式、三段式、多 段式 (3)按预热情况:无预热、换热式、蓄热式 (4)按出料方式:端出料、侧出料
— 5—
第一节 加热炉的分类
从轧钢角度
A.推钢式加热炉:靠推钢机完成炉内运料任务的连续加热炉。 为了避免钢坯与炉底直接摩擦而损坏炉底与金属表面,在炉 底上装有金属滑轨或水冷管滑道。具有结构简单、操作方便、 运行可靠、造价低廉等特点。
常工作。绝大多数大中型炉子都采用钢筋混凝土修建。
(5)炉子钢结构一般是由钢柱、横梁、拉杆、拱角梁等组成的
钢架。
— 13 —
第二节 加热炉的结构
冷却系统
加热炉炉底水梁的冷却方式分为水冷却和汽化冷却。
(1)汽化冷却系统主要设备: ①汽包②除氧水箱③电动循环泵④柴油循环泵⑤电动给水泵⑥柴油给 水泵⑦定期排污扩容⑧连续排污扩容器 (2)汽化冷却工艺原理: 加热炉汽化冷却是一个封闭系统。汽化冷却系统由软水除氧给水系统、 汽包、水梁冷却水回路三部分组成。
轧钢加热工基础知识培训
— 1—
单 位: 主讲人:
N0
前言
加热炉的分类 加热炉的结构
加热原理
结束 谢谢
— 2—
— 2—
NO 前言
火焰炉 ——火焰或燃烧产物占据炉膛一部分空间,物
料占据另一部分空间。
竖 炉——炉身直立,大部分空间堆满块状物料,炉
燃料炉
气通过料层的孔隙向上流动。
流态化炉——炉内是细颗粒物料的流态化床,气体由下
Hale Waihona Puke 排烟系统燃烧系统— 10 —
第二节 加热炉的结构

轧钢工艺基础知识

轧钢工艺基础知识

轧钢工艺基础知识目录一、轧钢工艺概述 (2)1.1 轧钢定义及发展历程 (3)1.2 轧钢工艺分类及特点 (4)二、轧钢设备 (6)2.1 轧机设备 (7)2.2 辅助设备 (8)2.3 控制系统 (9)三、轧钢基本原理 (11)3.1 金属的塑性变形 (11)3.2 剪切应力与剪切力 (12)3.3 影响轧制过程的主要因素 (14)四、轧钢工艺流程 (15)4.1 钢的熔炼与铸造 (16)4.2 热轧工艺 (18)4.3 冷轧工艺 (19)4.4 后处理工艺 (21)五、轧制质量控制 (22)5.1 影响轧制质量的因素 (23)5.2 质量检测方法与标准 (24)六、轧钢安全生产与环保 (25)6.1 安全生产操作规程 (27)6.2 环保设施与要求 (28)七、轧钢工艺发展趋势 (29)7.1 新技术应用 (30)7.2 节能减排与可持续发展 (32)一、轧钢工艺概述轧钢工艺定义与目的:轧钢工艺是指通过旋转轧辊对加热后的钢坯进行压力加工,使其塑性变形,从而获得所需形状和尺寸的钢材。

其目的是提高钢材的力学性能和表面质量,满足不同的使用需求。

原料准备:包括铁水预处理、转炉冶炼、连铸或模铸等工序,以获取所需的钢坯。

钢坯加热:将钢坯加热至适宜的温度,以提高其塑性,便于后续的轧制过程。

轧制过程:在轧机的作用下,通过轧辊的旋转和挤压,使钢坯逐渐变形,达到所需的形状和尺寸。

产品后处理:包括冷却、矫直、切割、热处理等工序,以提高钢材的性能和表面质量。

轧钢工艺的重要性:轧钢工艺是钢铁生产过程中的关键环节,对于提高钢材质量、降低能耗、提高生产效率具有重要意义。

掌握轧钢工艺基础知识对于从事钢铁行业的工作人员来说至关重要。

轧钢工艺的发展趋势:随着科技的发展,轧钢工艺不断进行创新和改进,如连轧技术的广泛应用、高精度轧制技术的研发等。

环保和可持续发展也成为轧钢工艺发展的重要方向,如节能减排、资源循环利用等。

轧钢工艺是钢铁生产过程中不可或缺的一环,对于提高钢材质量、满足市场需求具有重要意义。

轧钢工艺基本知识一

轧钢工艺基本知识一

轧钢工艺
1、坯料准备 2、坯料加热:加热是热轧工艺的重要工序。 3、轧制:轧制是轧钢工艺的核心。坯料在此工序中完成变形过
程。 4、精整:轧钢工艺的最后一道工序。它对产品质量起到最终的
保证作用。 棒线材的生产工艺一般为如下工艺流程:连铸坯或初轧坯-加热-
轧制-水冷-切倍尺(卷取/吐丝)-切定尺-检查-打捆(打包)挂牌-入库
轧钢工艺制度
速度制度 速度制度就是确定各道次的轧制速度。对于有些开坯轧机,还要确定
每一道次中不同阶段的速度。轧制速度高,轧机产量就大。但速度并不是 越高越好。太高了增加电力消耗,且故障增多。处理故障影响了生产,产 量反而下降。所以,要结合电动机能力,自动化水平,轧机设备的机械化 程度来制定速度制度,连轧机各架轧机的速度确定就属于速度制度,轧制 速度是指各机架的轧辊线速度,计算公式为v=πDn/60 V:轧制速度,米/秒 ;D:轧辊工作直径,米 N:轧辊每分钟转速,转/分
轧制
轧制是金属压力加工中最主要的方法,大约85~90%的钢材是通过轧制方法生 产的。它具有生产率高、品种多、质量好生产过程易于连续化和自动化的特 点。其他几种方法是:锻造、拉拔、挤压。
轧钢工艺
工艺是一种加工过程。轧钢工艺是将化学成分和形状不同的钢锭或钢坯,轧 成形状和性能符合要求的钢材的过程,由于钢材品种多,形状规格不一,用 途不尽相同。但是轧钢工艺总是由以下几个基本工序组成。
中 ,一般认为轧件的密度不发生改变,所以体积也不变。则有:HBL=hbl 如果用轧件的截面积来表示则F1L=F2l(F1轧前截面积;F2轧后截面积)显然有
μ=l/L=F1/F2
轧钢工艺制度
D)咬入和咬入条件
轧件在两个旋转的轧辊之间被加工变形, 所以轧件是先被轧辊咬入。按照轧辊咬 人条件,轧辊的工作直径D1应该满足下式:

轧钢基础知识简单题

轧钢基础知识简单题

简答题:1、什么叫弹塑性曲线?其实际意义是什么?答:弹塑性曲线是轧机的弹性曲线和塑性曲线的总称。

意义:1)可以分析轧制过程中造成厚差的各种原因。

2)可以说明轧制过程中的调整原则。

2、什么是过烧?答:当钢加热到比过热温度更高时,不仅钢的晶粒长大,晶粒周围的薄膜开始熔化,氧进入了晶粒之间的间隙,使金属发生氧化,又促进了它的融化。

导致晶粒间结合力大大降低,塑性变坏,这样钢在进行压力加工过程中就会裂开,这种现象称之为过烧。

3、什么叫轧辊的磨损?答:轧辊在轧制过程中,由于与轧件接触而发生的物理摩擦作用和冷却水在高温高压下接触而发生的化学腐蚀和氧化作用所引起轧辊表面的质量和数量的变化,叫轧辊的磨损。

4、什么叫张力和张力轧制?答:在连轧过程中,前后两架轧机存在金属秒流量差,当后架的秒流量大于前架时,造成前、后架之间的轧件受到前架轧机的拉力作用,此力通常称为张力。

存在张力的轧制过程称为张力轧制。

5、什么叫不完全燃烧?答:燃烧中可燃成分由于空气不足或燃料与空气混合不好,而没能得到充分反应的燃烧称为化学不完全燃烧。

燃料的部分可燃成分没有参加或进行燃烧反应就损失了的燃烧过程,叫机械不完全燃烧。

两则统称不完全燃烧。

6、制定工艺过程的依据是什么?答:产品的技术条件,钢种的加工工艺性能,生产规模大小,产品成本,工人的劳动强度等。

7、氧化铁皮分几层?化学成分是什么?答:氧化铁皮分三层,最外层是Fe2O3,中间层是Fe3O4,最里层是FeO。

8、什么叫板形?有哪些因素影响板形?答:板形是板、带材平直度的简称,一般指浪形、瓢曲或旁弯的有无及其程度。

影响板形的因素有:1)原料的断面形状。

2)承载辊缝的断面形状。

3)压下规程的变化。

9、何为轧钢机工作图表?答:轧钢机的工作图表或称轧制图表是研究和分析轧制过程的工具。

轧制图表反映了轧制过程中道次与时间之间的关系。

而在轧制图表中所标明的纯轧时间、间隙时间、轧制节奏时间和轧制总延续时间被称之为四个特征时间。

轧钢工艺基础知识

轧钢工艺基础知识
绿色化
03
随着环保意识的提高,轧钢工艺的绿色化发展成为必然趋势。通过采用环保技术和清洁能源,降低生产过程中的污染物排放,实现绿色生产。
轧钢工艺的未来发展方向
挑战
随着市场竞争的加剧和环保要求的提高,轧钢工艺面临着成本压力和环保压力的挑战。同时,随着技术的不断更新换代,轧钢工艺也需要不断进行技术升级和创新。
轧钢工艺基础知识
目录
轧钢工艺简介 轧钢工艺原理 轧钢工艺技术 轧钢工艺应用 轧钢工艺发展与展望
01
轧钢工艺简介
轧钢是将金属坯料通过轧辊的压力作用,使其延展和压缩,从而获得各种形状和规格的钢材的过程。根据轧制温度的不同,轧钢可以分为热轧和冷轧两类。
总结词
轧钢是将熔炼成一定规格的钢锭经过加热或常温,通过一系列的轧制工序,使其改变形状、尺寸和性能,成为所需钢材的过程。根据轧制温度的不同,轧钢可以分为热轧和冷轧两类。热轧是将钢锭加热至高温后进行轧制,而冷轧则是在常温下进行轧制。
03
为了满足环保和节能的要求,新型的家电用钢材正在不断研发和应用。
其他领域的应用
除了建筑、汽车和家电领域,轧钢工艺还广泛应用于石油化工、船舶制造、航空航天和电力等领域。
根据不同领域的需求,轧钢工艺可以通过定制化的轧制技术、材料选择和表面处理等手段,满足各种特殊的应用要求。
05
轧钢工艺发展与展望
轧制压力
轧制工艺参数
厚度控制
通过调整轧辊的转数、轧件的速度以及压下量等参数,控制轧件厚度。
温度控制
通过控制加热和冷却过程,保持轧件温度在一定范围内,以满足工艺要求。
张力控制
通过调整前后张力,控制轧件在轧制过程中的稳定性。
润滑与冷却
通过润滑和冷却系统,减少轧制过程中的摩擦和热量,提高产品质量。

热轧工艺基础培训课件(PPT 67张)

热轧工艺基础培训课件(PPT 67张)


3. 按成型方法分类: (1) 锻钢 (2) 铸钢 (3) 热轧钢

(4) 冷轧钢
热轧工艺基础-产品介绍-产品分类

4. 按用途分类
热轧工艺基础-产品介绍-产品分类

5. 按金相组织分类 (1)正火状态 (2)退火状态

(3)无相变或部分发生相变的钢
热轧工艺基础-产品介绍-产品分类
1. 产品介绍 2. 工艺流程 3. 板坯、钢卷规格 4. 轧制过程基本概念 5. 加热工艺 6. 粗轧工艺


7. 精轧工艺
8. 卷取工艺
热轧工艺基础-工艺流程
工艺流程为:
直接热装 检验合 格板坯 热坯存放 冷坯存放 称重 加热炉 高压水 粗除鳞 板坯减宽 粗轧 飞剪
高压水 精除鳞
检查 精轧 层流冷却 卷取 打捆 称重 喷印
230 mm 900-2150 mm 9000-11000 mm 4500-5300 mm 40 t 1.2~25.4mm 830~2130mm 2150mm(max) 762mm 最大40t 最大24.0kg/mm
热轧工艺基础

1. 产品介绍 2. 工艺流程 3. 板坯、钢卷规格 4. 轧制过程基本概念 5. 加热工艺 6. 粗轧工艺
磷及非金属夹杂物比碳素结构钢少,机械性能较为优良。
热轧工艺基础-产品介绍-常用钢的牌号、性能和用途
(一)各牌号碳素结构钢的主要用途: 1.牌号Q195,含碳量低,强度不高,塑性、韧性、加工性能和焊接性能 好。用于轧 制薄板和 盘条。冷、热轧薄钢板及以其为原板制成的镀锌、镀锡及塑料复合薄钢板 大量用于屋面板、 装饰板、通用除尘管道、包装容器、铁桶、仪表壳、开关箱、防 护罩、火车车厢等。盘条则 多冷拔成低碳钢丝或经镀锌制成镀锌低碳钢丝,用于捆 绑、张拉固定或用作钢丝网、铆钉等 。 2.牌号Q215,强度稍高于Q195钢,用途与Q195大体相同。此外,还大量用作焊接 钢管、镀锌 焊管、炉撑、地脚螺钉、螺栓、圆钉、木螺钉、冲制铁铰链等五金零件。 3. 牌号Q235,含碳适中,综合性能较好,强度、塑性和焊接等性能得到较好配合, 用途最广 泛。常轧制成盘条或圆钢、方钢、扁钢、角钢、工字钢、槽钢、窗框钢等 型钢,中厚钢板。 大量用于建筑及工程结构。用以制作钢筋或建造厂房房架、高压 输电铁塔、桥梁、车辆、锅 炉、容器、船舶等,也大量用作对性能要求不太高的机 械零件。C、D级钢还可作某些专 业用钢使用。 4.牌号Q255,性能与Q235差不多,强度稍有提高,塑性有所降低。应用不如Q235 广泛,主要 用作铆接与检接结构。 5.牌号Q275,强度、硬度较高,耐磨性较好。用于制造轴类、农业机具、耐磨零件、 钢轨接 头夹板、垫板、车轮、轧辊等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

轧钢加热基础知识
1、钢的物理性质与加热的关系
钢是铁与碳及其它元素的合金,在常温下其比重为7.8—7.9。

含碳量高的钢比重较小;含碳量低的钢比重较大。

在常温下钢有很高的强度和硬度,但随着温度的升高其强度和硬度迅速降低。

钢的机械性能(强度、硬度、塑性等)与其内部结晶组织状态有很大关系。

通过热处理可以使钢材得到各种不同的结晶组织,从而具有不同的机械性能和使用用途。

2、加热的能源
在日常生产和生活中需要的各种能量,如热能、机械能、光能、化学能等。

产生这些能量的资源通常称为能源。

能源可分为两类:一类是自然界中以天然形式存在的能量资源,如煤炭、石油、天然气、植物燃料、核燃料、水能、风能、太阳能、地热能等。

另一类是由自然能量资源直接或间接转换为其它种类和形式的能源,如汽油、煤油、煤气、焦炭、电能、氢能、余热、余能等。

3、加热炉常用的燃料
煤、重油、焦油、煤气(焦炉煤气、高炉煤气、发生炉煤气)、天然气等。

为合理和有效地利用燃料,把自然资源燃料经过加工改质后再利用。

如煤加工成煤粉或制成发生炉煤气再供给加热炉使用;石油经提炼各种成品油后所剩的重渣油(重油)才是用于加热炉的燃料。

另外在冶金企业中,一般都有焦炉煤气、转炉煤气和高炉煤气等都可作为加热炉的燃料。

(1)、加热炉常用燃料的性质和使用
煤质工业分析的主要项目
水分水分包括外部吸附的水和内部的结晶水;
灰份灰份包括生成过程和采运过程混入的不可燃物质,煤中灰份愈少愈好;
挥发份发份指煤炭在隔绝空气加热到800℃时挥发掉的碳氢化合物。

挥发份多的煤干馏时可得到较多的煤气和焦油,其燃烧时有较长的火焰;
固定碳碳指除去挥发份的可燃成分。

煤的炭化程度越高,即年代越久的,含固定碳越高。

工业用煤的发热量Q≈6500—7000kcal/kg。

(2)、重油
重油是由原油分馏出各种成品油后所剩下的残渣油,其化学组成和所用原油有关,主要是一些烷烃、环烷烃、烯烃和芳香烃的碳氢化合物。

一般来说,重油的粘度越大含碳量越高,含氢量则越少。

重油中的含硫量虽然不多,但危害甚大,作为冶金燃料必须严加控制。

必要时应进行脱硫处理。

重油的发热量Q≈9500—10000kcal/kg。

油的闪点、燃点和自燃点
油的闪点—石油产品在规定条件下,加热到它的蒸气与火焰接触发生闪火现象称为油的闪点。

(油的闪点测试分:开口杯闪点、闭口杯闪点)
油的燃点—当温度继续升到油液面蒸气接触火焰点着并燃烧不少于5秒钟的最低温度称为油的燃点。

一般重油的燃点较闪点高7—10℃。

油的自燃点—当油温达到某一温度时,不用点火即可自燃。

能发生自燃的最低温度称为油的自燃点。

一般重油的自燃点约530—580℃。

油的闪点、燃点和自燃点是使用各种燃料油时必须了解的性能指标。

储油罐油温应严格控制在闪点以下,以防火灾;燃烧室的温度应不低于自燃点,否则不能保证油的稳定燃烧。

(3)、焦炉煤气的性质和使用
焦炉煤气是炼焦生产的副产品。

1吨煤在炼焦过程中可得到730—780公斤焦炭和300—350标准立方米焦炉煤气。

焦炉煤气的发热量Q≈4000千卡/标米3。

焦炉煤气是一种高发热量的优质燃料,在冶金企业中多与高炉煤气配成发热量为1200—2400千卡/标米3左右的混合煤气供加热炉使用。

(4)、高炉煤气的性质和使用
高炉煤气是高炉炼铁过程中所产生的一种副产品。

其化学成分与高炉燃料及所炼生铁品种有关,其发热量约800—1000千卡/标米3。

理论燃烧温度约为1400—1500℃。

这种煤气质量较差,但产量很大,每生产1吨生铁大约可得到3500—4000立方米高炉煤气,即高炉燃料的热量约有60%转移到高炉煤气中。

因此,充分有效地利用高炉煤气对节约能源具有重要意义。

高炉煤气是冶金工厂的重要二次能源。

在使用高炉煤气时为了提高其燃烧温度,一般与高热值煤气混合或与重油混合燃烧;有时也把空气和煤气预热到较高的温度以达到需要的燃烧温度。

高炉煤气含有大量的一氧化碳(CO),在使用时应特别注意,防止煤气中毒。

(5)、发生炉煤气的性质和使用
发生炉煤气是专门用煤制造的气体燃料。

一般是在煤气发生炉内,从上部加入块状燃料,从下部鼓入空气和蒸汽,在炉内进行部分燃烧得到气体燃料。

发生炉煤气可作为加热炉等各种中温工业炉的燃料。

(6)、煤气燃烧的特点
任何一种燃烧都要经历三个阶段,即煤气与空气的混合、混合气体的活化和混合气体的燃烧。

在加热炉内混合过程是一个限制性环节,即燃烧过程的速度决定于混合阶段的长短。

相关文档
最新文档
