塑料模具设计师知识试卷及答案
塑料模具设计试卷含答案终审稿)
塑料模具设计试卷含答案文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、填空题(每空1分,共计35分)1、根据塑料受热后的性能特点,可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同,注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面,一般把动模和定模部分之间的分型面称为主分型面,在模具装配图上用“ PL ”表示,并用“”标出,箭头的指向为动模移动的方向。
5、注射模的零件比较多,根据模具上各部件的主要功能,一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式,而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10和11、12、5 种形式。
二、判断题(正确的打√,错误的打×.每题2分,共计10分)( √ )1.一副塑料模可能有一个或两个分型面,分型面可能是垂直、倾斜或平行于合模方向。
( × )2.多数塑料的弹性模量和强度较高,受力时不容易发生变形和破坏。
( √ )3.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √ )4.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √ )5.冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题(每题1分,共计10分)1、三板式注射模(双分型面注塑模)的一个分型面用于取出塑件,另一个分型面用于取出()A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为()A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面()打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由()浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于()状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是()A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动,并使熔融塑料件进一步塑化。
塑模模具考试试题及答案
塑模模具考试试题及答案一、选择题(每题2分,共20分)1. 塑料模具的主要组成部分不包括以下哪一项?A. 型腔板B. 型芯C. 顶针D. 螺丝2. 在注塑成型过程中,以下哪个因素对产品的精度影响最大?A. 材料选择B. 注塑压力C. 模具温度D. 冷却时间3. 下列哪项不是塑料模具设计时需要考虑的因素?A. 塑料的流动性B. 塑料的收缩率C. 模具的强度D. 操作者的技术水平4. 注塑模具的浇口系统通常不包括以下哪个部件?A. 主浇道B. 分浇道C. 冷料井D. 型腔5. 在模具制造过程中,以下哪种材料通常不用于制作型腔?A. 钢B. 铝C. 铜D. 塑料6. 下列哪一项不是塑料模具的常见问题?A. 翘曲B. 缩水C. 熔接线D. 腐蚀7. 以下哪种冷却方式不属于塑料模具的冷却系统?A. 水冷B. 风冷C. 油冷D. 电冷8. 在塑料模具的顶出系统中,以下哪个部件不是必需的?A. 顶针B. 顶针板C. 弹簧D. 型腔板9. 以下哪种塑料不适合使用热流道系统进行注塑成型?A. ABSB. PCC. POMD. PVC10. 在模具设计中,以下哪种方法不用于提高模具的使用寿命?A. 使用耐磨损材料B. 表面硬化处理C. 减少模具的复杂度D. 增加模具的尺寸二、填空题(每题2分,共20分)11. 塑料模具的型腔数通常由________、________和________共同决定。
12. 注塑机的注射量应该________(大于/小于)模具所需的塑料量。
13. 塑料模具的排气系统的主要作用是________和________。
14. 在模具设计中,冷却管道的布局应________以确保制品的均匀冷却。
15. 塑料模具的分型面选择应尽量避免在制品的________。
16. 热流道系统中的分流板通常由________材料制成。
17. 塑料模具的顶出系统设计应确保制品的________和________。
18. 注塑成型过程中,背压的调整可以影响塑料的________和________。
模具设计师考试题库三
模具设计师考试题库三1、单选按照一般要求,塑料收缩率波动所引起的误差应小于塑件公差的()。
A.1/6B.1/3C.2倍D.3倍正确答案:A2、单选导柱式冲模常用的导柱、导套的配合属于()(江南博哥)配合。
A.间隙B.过渡C.过盈正确答案:A3、单选关于塑料注射模标准模架的选用,下列说法正确的是()。
A、关键是确定型腔模板的周界尺寸和壁厚B、关键是确定型腔模板的厚度和壁厚C、关键是确定型腔模板的周界尺寸和厚度D、关键是确定型腔到模板边缘的壁厚正确答案:C4、单选板料弯曲时,由于中性层两侧的应变方向相反,当弯曲载荷卸去后,中性层两侧的弹性回复称为()。
A.变形B.回弹C.压弯正确答案:B5、单选关于型腔、型芯的结构设计,以下说法错误的是()。
A、组合式型腔只能用于形状简单的塑料制品的成型B、直径过小的孔宜在成型后用机械加工的方法得到C、成型较深的孔时应防止型芯弯曲D、为了拆除的方便,一般将螺纹型芯尾部制成四方形正确答案:A6、单选()是指在虚拟装配环境下,检查装配体的各零部件之间的相对位置关系是否存在干涉,装配公差设计是否合理。
A、动态干涉检查B、装配干涉检查C、组件干涉检查D、静态干涉检查正确答案:D7、单选冲裁模合理间隙的选择原则是:当冲裁件的断面质量要求很高时,在间隙允许的范围内采用()。
A.较大的问隙B.较小的间隙C.允许间隙的中间值正确答案:B8、单选?已知主视图和俯视图,选择正确的左视图:()。
A.AB.BC.CD.D正确答案:D9、单选注射模塑过程中需要控制的压力有塑化压力和()。
A、成型压力B、熔体压力C、注射机的压力D、注射压力正确答案:D10、多选冲裁模根据材料的利用情况,排样的方法可分为()。
A.有废料排样B.少废料排样C.无废料排样D.多废料排样正确答案:A, B11、单选()是指在一道工序中,工件经一次定位夹紧后所完成的那一部分工序。
A、工位B、安装C、工步D、走刀正确答案:C12、多选冲压模具的一般失效形式有:()。

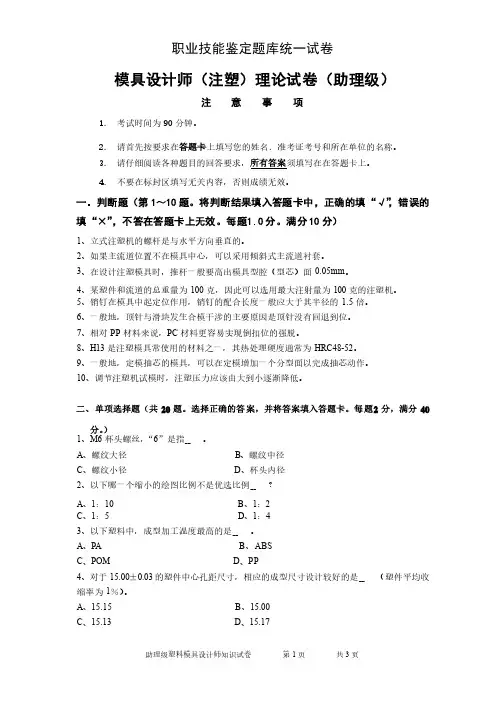

助理级塑料模具设计师知识试卷(B)及答案
助理级塑料模具设计师知识试卷助理级塑料模具设计师知识试卷第1页 共3页 职业技能鉴定题库统一试卷模具设计师(注塑)理论试卷(助理级)注 意 事 项1. 考试时间为90分钟。
分钟。
2. 请首先按要求在答题卡上填写您的姓名.准考证考号和所在单位的名称。
上填写您的姓名.准考证考号和所在单位的名称。
3. 请仔细阅读各种题目的回答要求,所有答案须填写在在答题卡上。
须填写在在答题卡上。
4. 不要在标封区填写无关内容,否则成绩无效。
不要在标封区填写无关内容,否则成绩无效。
一.判断题(第1~10题。
将判断结果填入答题卡中,正确的填“√”,错误的填“×”,不答在答题卡上无效。
每题1.0分。
满分10分)1、立式注塑机的螺杆是与水平方向垂直的。
、立式注塑机的螺杆是与水平方向垂直的。
2、如果主流道位置不在模具中心,可以采用倾斜式主流道衬套。
、如果主流道位置不在模具中心,可以采用倾斜式主流道衬套。
3、在设计注塑模具时,推杆一般要高出模具型腔(型芯)面0.05mm 。
4、某塑件和流道的总重量为100克,因此可以选用最大注射量为100克的注塑机。
克的注塑机。
5、销钉在模具中起定位作用,销钉的配合长度一般应大于其半径的1.5倍。
倍。
6、一般地,顶针与滑块发生合模干涉的主要原因是顶针没有回退到位。
、一般地,顶针与滑块发生合模干涉的主要原因是顶针没有回退到位。
7、相对PP 材料来说,PC 材料更容易实现倒扣位的强脱。
材料更容易实现倒扣位的强脱。
8、H13是注塑模具常使用的材料之一,其热处理硬度通常为HRC48-52。
9、一般地,定模抽芯的模具,可以在定模增加一个分型面以完成抽芯动作。
10、调节注塑机试模时,注塑压力应该由大到小逐渐降低。
、调节注塑机试模时,注塑压力应该由大到小逐渐降低。
二、单项选择题(共20题。
选择正确的答案,并将答案填入答题卡。
每题2分,满分40分。
)1、M6杯头螺丝,“6”是指ˍˍ。
A 、螺纹大径、螺纹大径B 、螺纹中径、螺纹中径C 、螺纹小径、螺纹小径D 、杯头内径、杯头内径 2、以下哪一个缩小的绘图比例不是优选比例ˍˍ?A 、1:10B 、1:2C 、1:5D 、1:4 3、以下塑料中,成型加工温度最高的是ˍˍ。

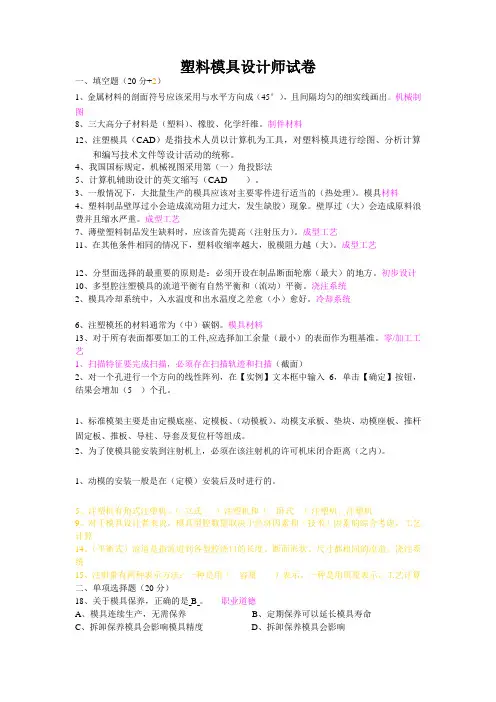

塑料模具设计师试卷11
塑料模具设计师试卷一、填空题(20分+2)1、金属材料的剖面符号应该采用与水平方向成(45°),且间隔均匀的细实线画出。
机械制图8、三大高分子材料是(塑料)、橡胶、化学纤维。
制件材料12、注塑模具(CAD)是指技术人员以计算机为工具,对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。
4、我国国标规定,机械视图采用第(一)角投影法5、计算机辅助设计的英文缩写(CAD )。
3、一般情况下,大批量生产的模具应该对主要零件进行适当的(热处理)。
模具材料4、塑料制品壁厚过小会造成流动阻力过大,发生缺胶)现象。
壁厚过(大)会造成原料浪费并且缩水严重。
成型工艺7、薄壁塑料制品发生缺料时,应该首先提高(注射压力)。
成型工艺11、在其他条件相同的情况下,塑料收缩率越大,脱模阻力越(大)。
成型工艺12、分型面选择的最重要的原则是:必须开设在制品断面轮廓(最大)的地方。
初步设计10、多型腔注塑模具的流道平衡有自然平衡和(流动)平衡。
浇注系统2、模具冷却系统中,入水温度和出水温度之差愈(小)愈好。
冷却系统6、注塑模坯的材料通常为(中)碳钢。
模具材料13、对于所有表面都要加工的工件,应选择加工余量(最小)的表面作为粗基准。
零/加工工艺1、扫描特征要完成扫描,必须存在扫描轨迹和扫描(截面)2、对一个孔进行一个方向的线性阵列,在【实例】文本框中输入6,单击【确定】按钮,结果会增加(5 )个孔。
1、标准模架主要是由定模底座、定模板、(动模板)、动模支承板、垫块、动模座板、推杆固定板、推板、导柱、导套及复位杆等组成。
2、为了使模具能安装到注射机上,必须在该注射机的许可机床闭合距离(之内)。
1、动模的安装一般是在(定模)安装后及时进行的。
5、注塑机有角式注塑机、(立式)注塑机和(卧式)注塑机。
注塑机9、对于模具设计者来说,模具型腔数量取决于经济因素和(技术)因素的综合考虑。
工艺计算14、(平衡式)流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。
助理级塑料模具设计师知识试卷(理论部分)附有答案
一、判断题(共30题,正确的填√,错误的填X。
满分30分)(×) 1、电火花加工可以避免电极损耗的问题。
(×) 2、对于一模成腔的注塑模,若名型腔或各型芯其相应形状、尺寸都完全一致,则同一模成型后的制品其相应形状、尺寸显然也是完全一致的。
(√) 3、精密级的加工中心重复定位精度可达到0.001mm。
(×) 4、二板式结构的注塑划其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出来的;而三板式结构的注塑却是在同一个分型面的取出的。
(×) 5、注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1°~3°范围内。
(×) 6、粗加工、断续切削和承受冲击载荷时,为了保证切削刃的强度,应取较小的后角。
(×) 7、注塑模的进料口大则收缩也大,进料口小则收缩也小。
(√) 8、表面粗糙度符号表示表面是用去除材料的方法获得,表示表面是用不去除材料的方法获得。
(×) 9、所谓前刀面磨损就是形成月牙洼的磨损,一般在切削速度较高,切削度较大的情况下,加工塑性金属材料时引起的。
(×) 10、参考点是机床上的一个固定点,与加工程序无关。
(×) 11、在钻孔中,加紧力作用的方向,应与钻头轴成垂直。
(×) 12、从进料口注入的熔融料,由于型腔的表面散热而黏度下降,使流动性改善,因此流到末端时其迷人接强度提高。
(√) 13、注塑模具中水道道路的大小和布局结构及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。
(×) 14、低浓度乳化液在加工过程中主要起润滑作用,高浓度乳化液在加工过程中主要起冷却作用。
(√) 15、聚碳酸酯PC熔体黏度较大,且在加热过程中具有明显的溶点,成型过程中宜选择较高的料筒温度和模具温度,以减少制品内部的残余内应力。
(×) 16、所有金属材料在拉伸试验时都会出现显著的屈服现象。
2021年塑料模具设计师知识试卷及答案
塑料模具设计师知识试卷一、判断题1.国内国标规定,机械视图采用第一角投影法。
2.注塑机锁模力局限性时,容易发生制品飞边现象。
3.对于模具设计者来说,模具型腔数量取决于经济因素和技术因素综合考虑。
4.注塑模具顶出位置应设立在脱模力较小地方,如接近型芯,筋等等。
5.所有塑料制件都可以使用强制脱模。
×6.分型面选取最重要原则是:必要开设在制品断面轮廓最大地方。
否则,制品只能强脱或抽芯。
×7.与流道平衡不同,冷却平衡是可以忽视。
×8.在模具构造允许状况下,冷却水孔数量尽量多,尺寸尽量大。
9.在其她条件相似条件下,塑料收缩率越大,脱模阻力越大。
10.注塑模具中设立支撑柱重要目是给顶针板导向。
11.模具导向零件中,导柱和导套配合普通是过盈配合。
12.塑料件同轴度规定高部份可分别设立在动模和定模内成型,有助于保证同轴度。
13.车削细长轴时,由于工件刚性很差,因此切削用量应恰当减小。
14.为了提高CNC加工表面精度,减少表面粗糙度,可以采用多次进给办法,使最后一次进给加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度。
16.机械零件轮廓算术平均偏差Ra越小,表达该零件表面粗糙度越大。
17.注塑制品发生烧焦现象重要因素是注塑压力过大。
18.圆筒形产品普通使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面分开慢于斜导柱驱动滑块分开。
20.排气槽普通设立在熔体最后布满地方。
21.滑块斜导柱孔与斜导柱配合普通采用过渡配合。
22.流道末端排气间隙普通比型腔末端排气间隙小。
23.在其她条件相似条件下,塑料与型芯摩擦系数越大,脱模阻力越大。
24.塑料收缩率是材料固有属性,它与注塑成型工艺、塑料制品设计、模具构造设计无关。
25.普通地,立式注塑机所占高度较大,卧式注塑机所占长度较大。
26.多型腔注塑模具流道平衡有自然平衡和流动平衡。
27.在其她条件相似状况下,塑料收缩率会随着注塑压力增大而增大。
塑料模具复习题(有答案-仅供参考)
填空题1、如果聚合物的分子链呈线状,则称为线性聚合物;如果聚合物在大分子的链之间,成为立体网状结构,则称为体形聚合物;还有一些聚合物呈枝状,则称为带有支链的线性聚合物。
2、塑件脱模斜度的取向原则是内孔以小端为基准,斜度由扩大方向得到;外形以大端为准,斜度由缩小方向得到。
但塑件要求精度高的,脱模斜度应包括在塑件尺寸公差范围内。
3、注射模塑成型的注射机类型很多,但其基本作用有合模和注射两个。
4、在多型腔模具中,型腔和分流道的排列有平衡式布置和非平衡式布置两种。
0槽之间的配合为 H7/f7或H7/h8 ,导柱与导套固定部分与固定板之间的配合为 H7/m6或H7/k6 ;浇口套与定模座板之间的配合为 H7/m6 。
6、对于中心带孔或环形凸台的塑件,可用推管推出机构进行脱模。
7、脱模斜度一般取 0.5°,多数情况下塑件的侧向凸凹不可强制脱模,此时应采用侧向抽芯结构的模具,有些塑料如(聚乙烯、聚丙烯、聚甲醛)等,当侧凹较浅小于 5% 时,可强制脱模;8、斜导柱的斜角一般取值为 15°~20°,它与楔紧块的斜角关系应为α2α︒=~3︒+,斜导柱与滑块的配合间隙为 0.5~1mm的双边间隙。
斜楔9、当型腔数目较多,受模具尺寸限制时,通常采用非平衡布置。
由于各分流道长度不同,可采用改变进浇口来实现均衡进料,这种方法需要经多次试验才能实现。
10、注射模的浇注系统一般由主流道、分流道、浇口和冷料穴四部分组成。
只有主流道而无分流道的浇口的是直接浇口形式,需采用三板式模具结构的是点浇口形式。
11、简单的推出机构的常见形式有推杆推出机构、推管推出机构、推件板推出机构等。
选择题1、热固性塑料的压缩成型温度是指(A)A.成型时所规定的模具温度B. 成型时规定的塑料温度C. 规定的模内塑料温度2、采用多型腔注射模时,需根据选定的注射机参数确定型腔数,主要按注射机的(A)来确定A. 最大注射量B. 锁模力C. 额定塑化量3、直接浇口适用于各种塑料的注射成型,尤其对(C)有利。
塑料模具设计试卷(含答案)
一、填空题(每空1分,共计35分)1、根据塑料受热后的性能特点,可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同,注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面,一般把动模和定模部分之间的分型面称为主分型面,在模具装配图上用“ PL ”表示,并用“”标出,箭头的指向为动模移动的方向。
5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式,而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同,一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模,简称压缩模或压模。
12、根据具体的成型方法,吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题(正确的打√,错误的打×.每题2分,共计10分)( √)1.一副塑料模可能有一个或两个分型面,分型面可能是垂直、倾斜或平行于合模方向。
( ×)2.多数塑料的弹性模量和强度较高,受力时不容易发生变形和破坏。
( √)3.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √)5.冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题(每题1分,共计10分)1、三板式注射模(双分型面注塑模)的一个分型面用于取出塑件,另一个分型面用于取出()A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为()A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面()打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由()浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于()状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是()A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动,并使熔融塑料件进一步塑化。
塑料模具设计试卷(含答案)
塑料模具设计试卷(含答案)一、填空题(每空1分,共计35分)1、根据塑料受热后的性能特点,可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同,注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面,一般把动模和定模部分之间的分型面称为主分型面,在模具装配图上用“ PL ”表示,并用“”标出,箭头的指向为动模移动的方向。
5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式,而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同,一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模,简称压缩模或压模。
12、根据具体的成型方法,吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题(正确的打√,错误的打×.每题2分,共计10分)( √)1.一副塑料模可能有一个或两个分型面,分型面可能是垂直、倾斜或平行于合模方向。
( ×)2.多数塑料的弹性模量和强度较高,受力时不容易发生变形和破坏。
( √)3.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √)5.冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题(每题1分,共计10分)1、三板式注射模(双分型面注塑模)的一个分型面用于取出塑件,另一个分型面用于取出()A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为()A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面()打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由()浇口演变而来A、侧浇口B、真浇口D、点浇口5、热流道模具浇注系统中的热料始终处于()状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是()A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动,并使熔融塑料件进一步塑化。
塑料模具设计知识试题及答案范文
塑料模具设计知识试题及答案(五)资料板块2009-06-13 23:38:52 阅读1064 评论1字号:大中小一、判断题(共15题。
将判断结果填入答题卡中,正确的填“√”,错误的填“×”。
每题2分,满分30分。
)1、机械零件的轮廓算术平均偏差Ra越小,表示该零件的表面粗糙度越大。
2、注塑制品发生烧焦现象的主要原因是注塑压力过大。
3、圆筒形产品通常使用推板顶出。
4、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
5、排气槽通常设置在熔体最后充满的地方。
6、滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
7、流道末端的排气间隙一般比型腔末端排气间隙小。
8、在其他条件相同的条件下,塑料与型芯的摩擦系数越大,脱模阻力越大。
9、塑料收缩率是材料固有的属性,它与注塑成型工艺、塑料制品设计、模具结构设计无关。
10、一般地,立式注塑机所占的高度较大,卧式注塑机所占的长度较大。
11、多型腔注塑模具的流道平衡有自然平衡和流动平衡。
12、在其他条件相同的情况下,塑料收缩率会随着注塑压力的增大而增大。
13、对于所有表面都要加工的工件,应选择加工余量最小的表面作为粗基准。
14、电火花加工中,一般使用多电极进行粗、精加工,粗加工电极的放电间隙小于精加工电极的放电间隙。
15、其他条件相同的情况下,当碳含量减少时,金属切削性能就下降。
二、单项选择题(共20题。
选择正确的答案,并将答案填入答题卡。
每题2分,满分40分。
)1、常用A4图纸的尺寸为??。
A、210X297B、297X420C、420X594D、594X8412、若模具闭合厚度大于注塑机允许的模具最大厚度时,则可采用??来调整,使模且闭合。
A、减少顶针垫板厚度B、增加面板厚度C、减少顶针板厚度D、减少面板厚度3、注塑成型容易产生腐蚀性气体的塑料,如聚氯乙烯等,应特别注意选择??的钢材。
A、高硬度B、高强度C、耐腐蚀D、耐磨4、以下哪一个部件是成型零件???A、导柱B、型腔C、锁紧块D、斜导柱5、如果注塑机喷嘴头部半径为18mm,那么主流道衬套凹坑半径不可以采用的是??。
塑料模具设计师知识试卷及答案
一、判断题1.我国国标规定,机械视图采用第一角投影法。
2.注塑机锁模力不足时,容易发生制品飞边现象。
3.对于模具设计者来说,模具型腔数量取决于经济因素和技术因素的综合考虑。
4.注塑模具顶出位置应设置在脱模力较小的地方,如靠近型芯,筋等等.5.所有的塑料制件都可以使用强制脱模。
×6.分型面选择的最重要的原则是:必须开设在制品断面轮廓最大的地方。
否则,制品只能强脱或抽芯。
×7.与流道平衡不同,冷却平衡是可以忽视的。
×8.在模具结构许可的情况下,冷却水孔数量尽量多,尺寸尽量大.9.在其他条件相同的条件下,塑料收缩率越大,脱模阻力越大。
10.注塑模具中设置支撑柱的主要目的是给顶针板导向。
11.模具导向零件中,导柱和导套的配合一般是过盈配合.12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型,有利于保证同轴度。
13.车削细长轴时,因为工件刚性很差,所以切削用量应适当减小。
14.为了提高CNC加工表面的精度,降低表面粗糙度,可以采用多次进给的方法,使最后一次进给的加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度。
16.机械零件的轮廓算术平均偏差Ra越小,表示该零件的表面粗糙度越大.17.注塑制品发生烧焦现象的主要原因是注塑压力过大。
18.圆筒形产品通常使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
20.排气槽通常设置在熔体最后充满的地方。
21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
22.流道末端的排气间隙一般比型腔末端排气间隙小.23.在其他条件相同的条件下,塑料与型芯的摩擦系数越大,脱模阻力越大。
24.塑料收缩率是材料固有的属性,它与注塑成型工艺、塑料制品设计、模具结构设计无关。
25.一般地,立式注塑机所占的高度较大,卧式注塑机所占的长度较大.26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。
27.在其他条件相同的情况下,塑料收缩率会随着注塑压力的增大而增大.28.对于所有表面都要加工的工件,应选择加工余量最小的表面作为粗基准。
塑胶模具工考试试题(附答案)
塑胶模具工考试试题(附答案)一、单选题(共15题,每题1分,共15分)1. 卧式注射机SX-Z-63/50中的50表示锁模力为( D )A、500B、50C、50kND、500kN2.注射机料筒温度的分布原则是什么?( A )A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态B、高弹态C、粘流态D、气态4.下列不属于塑料模失效形式的是( D )?A、变形B、断裂C、磨损D、冷却5.凹模是成型塑件( A )的成型零件?A、内表面B、外表面C、上端面D、下端面6.球头铣刀主要用于加工塑料模具零件中的( D )内容?A、大平面B、孔C、键槽D、轮廓7.下列不属于注射模导向机构的是( D )?A、导柱B、导套C、导向孔D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )?A、垂直B、相交C、相切D、重合9.下列不属于推出机构零件的是( C )?A、推杆B、复位杆C、型芯D、推板10.压缩模具中凸模的结构形式多数是( B )的,以便于加工制造。
A、不锈钢B、整体式C、工具钢D、组合式11.以下属于天然树脂的是( A )。
A、松香B、环氧树脂C、聚乙烯D、PVC12.下列不属于塑料模具结构零件的作用的是( D )?A、装配B、定位C、安装D、成型13.下列不属于稳定剂的是:(D )A、光稳定剂B、热稳定剂C、抗氧剂D、树脂14.()的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。
( C )A、推杆B、冷料穴C、拉料杆D、型腔15.多型腔模具适用于( B )生产?A、小批量B、大批量C、高精度要求D、试制二、判断题(共20题,每题1分,共20分)1.任何模具上都不需设有冷却或加热装置。
正确答案:×2.同一塑料在不同的成型条件下,其流动性是相同的。
正确答案:×3.同一塑件的壁厚应尽量一致。
塑料成型模具设计考核试卷
考生姓名:__________答题日期:__________得分:__________判卷人:__________
一、单项选择题(本题共20小题,每小题1分,共20分,在每小题给出的四个选项中,只有一项是符合题目要求的)
1.下列哪种塑料成型方法不常用于生产精密部件?()
A.注塑成型
答案:√
7.注塑成型过程中,注射压力越大,塑料的流动性越好。()
答案:×
8.模具的表面光洁度对塑料成型件的表面质量没有影响。()
答案:×
9.塑料成型模具的滑块机构主要用于成型复杂形状的制品。()
答案:√
10.塑料成型模具的维护保养可以减少模具的磨损,延长使用寿命。()
答案:√
五、主观题(本题共4小题,每题10分,共40分)
标准答案
一、单项选择题
1. C
2. B
3. C
4. C
5. A
6. D
7. B
8. D
9. D
10. C
11. D
12. C
13. C
14. A
15. B
16. B
17. A
18. A
19. D
20. A
二、多选题
1. ABCD
2. ABC
3. ABCD
4. ABC
5. ABCD
6. ABC
7. ABC
A.注塑机的性能
B.模具的设计
C.塑料的性质
D.成型环境温度
11.在塑料成型模具设计中,哪些部件属于活动部件?()
A.定模
B.动模
C.滑块
D.导柱
12.以下哪些方法可以用来提高注塑模具的排气效果?()
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
塑料模具设计师知识试卷一、判断题1.我国国标规定,机械视图采用第一角投影法。
2.注塑机锁模力不足时,容易发生制品飞边现象。
3.对于模具设计者来说,模具型腔数量取决于经济因素和技术因素的综合考虑。
4.注塑模具顶出位置应设置在脱模力较小的地方,如靠近型芯,筋等等。
5.所有的塑料制件都可以使用强制脱模。
×6.分型面选择的最重要的原则是:必须开设在制品断面轮廓最大的地方。
否则,制品只能强脱或抽芯。
×7.与流道平衡不同,冷却平衡是可以忽视的。
×8.在模具结构许可的情况下,冷却水孔数量尽量多,尺寸尽量大。
9.在其他条件相同的条件下,塑料收缩率越大,脱模阻力越大。
10.注塑模具中设置支撑柱的主要目的是给顶针板导向。
11.模具导向零件中,导柱和导套的配合一般是过盈配合。
12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型,有利于保证同轴度。
13.车削细长轴时,因为工件刚性很差,所以切削用量应适当减小。
14.为了提高CNC加工表面的精度,降低表面粗糙度,可以采用多次进给的方法,使最后一次进给的加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度。
16.机械零件的轮廓算术平均偏差Ra越小,表示该零件的表面粗糙度越大。
17.注塑制品发生烧焦现象的主要原因是注塑压力过大。
18.圆筒形产品通常使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
20.排气槽通常设置在熔体最后充满的地方。
21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
22.流道末端的排气间隙一般比型腔末端排气间隙小。
23.在其他条件相同的条件下,塑料与型芯的摩擦系数越大,脱模阻力越大。
24.塑料收缩率是材料固有的属性,它与注塑成型工艺、塑料制品设计、模具结构设计无关。
25.一般地,立式注塑机所占的高度较大,卧式注塑机所占的长度较大。
26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。
27.在其他条件相同的情况下,塑料收缩率会随着注塑压力的增大而增大。
28.对于所有表面都要加工的工件,应选择加工余量最小的表面作为粗基准。
29.电火花加工中,一般使用多电极进行粗、精加工,粗加工电极的放电间隙小于精加工电极的放电间隙。
×30.其他条件相同的情况下,当碳含量减少时,金属切削性能就下降。
31.我国国标规定,细实线的宽度约为粗实线的一半。
32.注塑模胚的材料通常为中碳钢。
33.对于PA和PMMA来说,都可以采用潜伏式浇口。
34.潜伏式浇口和点浇口都是可以自动脱落的进浇方式。
35.在精密模具设计中,与模具开模方向垂直的分型面是可以接受的。
36.模具冷却的目的是快速降低塑料熔体的温度,使之尽快凝固以便顶出。
37.薄壁制品发生缺料时,应该首先提高注射压力。
38.三大高分子材料是塑料、橡胶、化学纤维。
39.为了使嵌件与塑件牢固地连接在一起,嵌件的表面应具有止动的部分,以防嵌件移动。
40.为便于塑料件脱模,应使塑件在开模时尽可能留在定模一侧。
41.为了避免滑块和顶杆发生干涉,滑块必须先于顶杆回位。
42.注塑模具CAD是指技术人员以计算机为工具,对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。
43.A3钢属于优质碳素结构钢,45#钢属于普通碳素钢。
44.成型磨削工件外圆弧时,砂轮必须也加工成外圆弧。
45.数控机床按控制方式不同可分为:开环控制系统、闭环控制系统、半闭环控制系统。
46.内螺纹的公称直径是外径,而外螺纹的公称直径是内径。
47.塑料制品壁厚过小会造成流动阻力过大,发生缺胶现象。
壁厚过大会造成原料浪费并且缩水严重。
48.抽芯机构设计在定模比较简单,而设计在动模就比较复杂。
49.抽芯设计时,斜导柱与开模方向的夹角一般小于25°。
50.模具工业的水平和发展状况已被认为是衡量个国家工业水平的重要标志之一。
51.根据塑件形状,滑块抽芯方向也可与分型面成一角度。
52.三板式注射模具的流道凝料和制品从相同的分型面取出。
53.平衡式流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。
54.在进行模具成型零件尺寸计算时,型芯通常在公差带中取小值,型腔通常在公差带中取大值。
×55.ABS与PA相比较,前者更容易发生飞边现象,这是因为前者的流动性较强。
56.一些塑料成型时会产生腐蚀性副产品,例如PVC塑料,因此最好使用的耐腐蚀的模具钢。
57.角式注塑机是指注射螺杆与合模方向相互垂直的注塑机。
58.刀具半径补偿的目的是在编程时可以不考虑刀具的半径,只要在实际加工中输入刀具半径即可。
59.火花线切割时,当其它的电参数不变的情况下,增大脉冲宽度能减小工件表面粗糙度。
60.线切割加工时,穿丝孔应该加工在距离切割路线较近的地方,从而避免空刀浪费。
二、单项选择题(共20题。
选择正确的答案,并将答案填入答题卡。
每题2分,满分40分。
)1.投影法绘制三视图时,可见轮廓线用ˍˍ线绘制,不可见轮廓线用ˍˍ线绘制,剖面线用ˍˍ线绘制。
A、粗实、细实、虚B、粗实、虚、细实C、细实、粗实、虚D、细实、虚、粗实2.注塑模具可以分哪两类零件ˍˍ?A、导向零件和成型零件B、结构零件和导向零件C、顶出零件和导向零件D、成型零件和结构零件3.以下不属于浇注系统的是ˍˍ。
A、主流道B、分流道C、型芯D、冷料井4.模具设计时,对于分模面,以下说法不恰当的是ˍˍ。
A、分模面尽量呈曲面B、分模面尽量简单C、分模面尽量少D、分模面尽量呈平面5.斜导柱抽芯时,将滑块带离塑料件侧凹的是ˍˍ。
A、斜导柱B、滑块C、锁紧块D、其他6.关于模具保养,正确的是ˍˍ。
A、模具连续生产,无需保养B、定期保养可以延长模具寿命C、拆卸保养模具会影响模具精度D、拆卸保养模具会影响模具精度7.主流道衬套凹坑半径为R,注塑机喷嘴头部半径为r,那么ˍˍ。
A、R<rB、R=rC、R>rD、不一定8.模具设计中最不常使用的分流道断面形状是ˍˍ。
A、梯形B、U形C、矩形D、圆形9.关于分型面的设计,以下说法正确的是ˍˍ。
A、为有利于塑件脱模,分型面应使塑件留在有脱模机构的一侧B、对于有圆弧形状的塑件,尽量使分型面设在圆弧处C、侧抽芯机构尽量设在定模一侧D、分型面尽量呈曲面10.模具定位圈和注塑机定位孔配合间隙可以选取ˍˍ。
A、单边0.01mmB、单边0.10mmC、单边1.00mmD、单边10.0mm11.注塑过程中的排气主要包括ˍˍ。
A、浇注系统中的空气B、型腔中的空气C、塑料含有的水分挥发出的气体D、以上皆是12.常用顶出装置有ˍˍ。
A、顶杆顶出B、推板顶出C、顶管顶出D、以上皆是13.通常模具制造时,浇口可选择ˍˍ尺寸,通过试模逐步修改完备。
A、偏小B、偏大C、可偏大也可偏小D、以上皆非14.以下哪一个零件不属于成型零件ˍˍ?A、凹模B、凸模C、主流道衬套D、型芯15.采用模具标准件,不仅可以有效ˍˍ模具质量.而且可以ˍˍ模具生产成本并大大ˍˍ模具生产周期。
A、提高、降低、延长B、提高、降低、缩短C、提高、提高、缩短D、降低、降低、缩短16.一般地,模具设计和制造时,型芯尺寸先取ˍˍ值,型腔尺寸先取ˍˍ值,便于修模和防止模具自然磨损。
A、大、大B、大、小C、小、小D、小、大17.硬度是影响金属切削性能的一个重要因素。
一般规律是钢材越ˍˍ,就越ˍˍ加工。
A、硬、难B、软、难C、硬、易D、以上皆非18.砂纸的粗细程度由砂纸牌号确定,以下砂纸中最细的是ˍˍ。
A、150#B、320#C、800#D、1200#19.C12是模具中常使用的钢材,通常该钢材的淬火温度大约为ˍˍ。
A、800℃B、900℃C、1000℃D、1100℃20.数控机床是用ˍˍ对机床的运动及其加工过程进行控制的机床,A、反馈信号B、测量信号C、模拟信号D、数字信号21.常用A4图纸的尺寸为ˍˍ。
A、210X297B、297X420C、420X594D、594X84122.若模具闭合厚度大于注塑机允许的模具最大厚度时,则可采用ˍˍ来调整,使模且闭合。
A、减少顶针垫板厚度B、增加面板厚度C、减少顶针板厚度D、减少面板厚度23.注塑成型容易产生腐蚀性气体的塑料,如聚氯乙烯等,应特别注意选择ˍˍ的钢材。
A、高硬度B、高强度C、耐腐蚀D、耐磨24.以下哪一个部件是成型零件ˍˍ?A、导柱B、型腔C、锁紧块D、斜导柱25.如果注塑机喷嘴头部半径为18mm,那么主流道衬套凹坑半径不可以采用的是ˍˍ。
A、18mmB、20mmC、22mmD、24mm26.一般地,模具设计和制造时,型芯尺寸先取ˍˍ值,型腔尺寸先取ˍˍ值,便于修模和防止模具自然磨损。
A、大、大B、小、大C、小、小D、大、小27.一般地,设计模具冷却系统时,冷却水孔数量尽可能ˍˍ,入水和出水温度差尽可能ˍˍ。
A、多、小B、多、大C、少、小D、少、大28.一般的,塑料收缩率ˍˍ,脱模阻力越大;型芯长度ˍˍ,脱模阻力越大。
A、越大、越短B、越大、越长C、越小、越短D、越小、越长29.精密注塑机器、精密注塑工艺和ˍˍ是精密塑料成型加工中的三个基本因素。
A、精密注塑模具B、精密加工中心C、精密钳制工艺D、精密电加工30.一般地,在注塑成型过程中,模具温度对生产影响很大,模具通入冷却水是为了ˍˍ,而模具通入热水(热油)或加热是为了ˍˍA、延长成型周期、提高熔体流动性B、缩短成型周期、降低熔体流动性C、缩短成型周期、提高熔体流动性D、延长成型周期、降低熔体流动性31.一般地,抽芯滑块尽量设计在ˍˍ部分,并且希望塑件对动模的包紧力ˍˍ定模部分。
A、动模、小于B、定模、小于C、动模、大于D、定模、大于32.脱模机构的动力来源有ˍˍ。
A、开模动作B、液压系统C、气压系统D、以上皆是33.一般地,从压力降最小的角度出发大多使用ˍˍ流道,如果从加工方便角度出发大多使用ˍˍ流道。
A、U形流道、半园形B、圆形、U形流道C、半园形、圆形D、圆形、半园形34.一般地,液压抽芯适用于抽芯距离ˍˍ,动作时间ˍˍ的场合。
A、长、固定B、长、灵活C、短,灵活D、短、固定35.浇注系统是指模具中从接触ˍˍ开始到ˍˍ为止的塑料流动通道。
A、注塑机顶杆、型腔B、注塑机喷嘴、冷料井C、注塑机顶杆、冷料井D、注塑机喷嘴、型腔36.良好的排气对于ˍˍ尤为重要,通常排气槽设置在料流ˍˍ。
A、高速注射、末端B、高速注塑、始端C、低速注射、始端D、低速注射、末端37.金属切削机床的传动机构按传动介质不同可分为机械、ˍˍ、电气、ˍˍ。
A、电机、齿轮B、液压、齿轮C、液压、气压D、电机、气压38.精密成型磨削可以达到的外形尺寸精度是ˍˍ。
A、0.1mmB、0.05mmC、0.01mmD、0.002mm39.铣削时由于每个刀刃的切削厚度是变化的,所以使铣削总是处于ˍˍ的正作状态,影响了加工精度。
