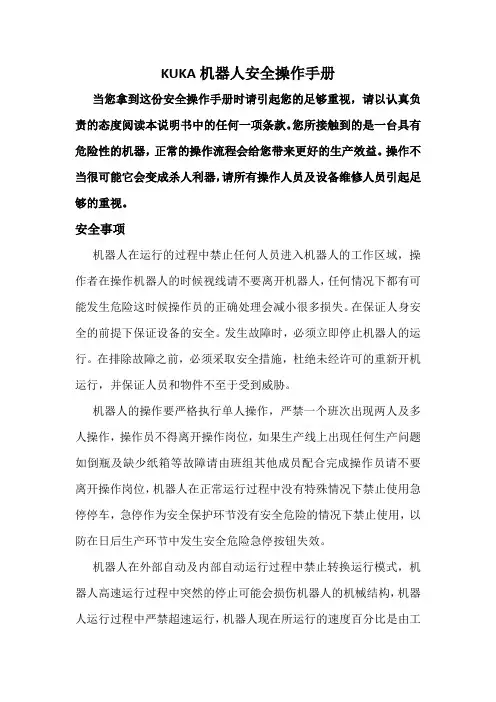

KUKA机器人安全操作手册

KUKA机器人安全操作手册当您拿到这份安全操作手册时请引起您的足够重视,请以认真负责的态度阅读本说明书中的任何一项条款。
您所接触到的是一台具有危险性的机器,正常的操作流程会给您带来更好的生产效益。
操作不当很可能它会变成杀人利器,请所有操作人员及设备维修人员引起足够的重视。
安全事项机器人在运行的过程中禁止任何人员进入机器人的工作区域,操作者在操作机器人的时候视线请不要离开机器人,任何情况下都有可能发生危险这时候操作员的正确处理会减小很多损失。
在保证人身安全的前提下保证设备的安全。
发生故障时,必须立即停止机器人的运行。
在排除故障之前,必须采取安全措施,杜绝未经许可的重新开机运行,并保证人员和物件不至于受到威胁。
机器人的操作要严格执行单人操作,严禁一个班次出现两人及多人操作,操作员不得离开操作岗位,如果生产线上出现任何生产问题如倒瓶及缺少纸箱等故障请由班组其他成员配合完成操作员请不要离开操作岗位,机器人在正常运行过程中没有特殊情况下禁止使用急停停车,急停作为安全保护环节没有安全危险的情况下禁止使用,以防在日后生产环节中发生安全危险急停按钮失效。
机器人在外部自动及内部自动运行过程中禁止转换运行模式,机器人高速运行过程中突然的停止可能会损伤机器人的机械结构,机器人运行过程中严禁超速运行,机器人现在所运行的速度百分比是由工程师根据现有机器人程序及机器人运行实际情况所确定,如需提速需征得公司有关领导的同意并由工程师调试以后由工程师确定上调百分比的幅度,严禁操作员随便提速。
禁止操作员在好奇心的驱使下提速。
机器人程序是由工程师编写并且多次修改,请操作员不要打开或关闭某个程序,机器人系统中有很多机器人系统程序,修改这些程序都有一定的危险性。
为了正常的生产效益请操作员不要打开或关闭某些程序。
程序中有很多运动点每个点和其他点都有很强的联系,如果修改不小心(如增加一个点、减少一个点、修改一个点等)则会出现不同程度的安全事故,轻则损坏机械设备重则伤人引起人身安全事故。

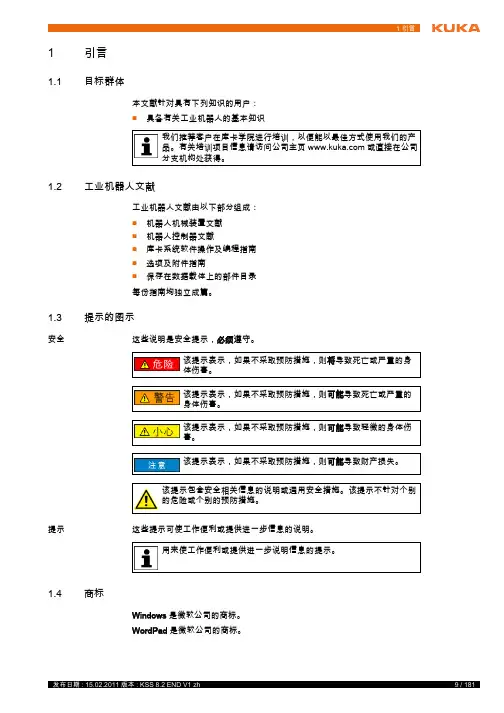

KUKA机器人KRC4操作说明书

9 / 181发布日期: 15.02.2011 版本: KSS 8.2 END V1 zh 1 引言1引言1.1目标群体本文献针对具有下列知识的用户:⏹具备有关工业机器人的基本知识1.2工业机器人文献工业机器人文献由以下部分组成:⏹机器人机械装置文献⏹机器人控制器文献⏹库卡系统软件操作及编程指南⏹选项及附件指南⏹保存在数据载体上的部件目录每份指南均独立成篇。
1.3提示的图示安全这些说明是安全提示,必须遵守。
提示这些提示可使工作便利或提供进一步信息的说明。
1.4商标Windows 是微软公司的商标。
WordPad 是微软公司的商标。
我们推荐客户在库卡学院进行培训,以便能以最佳方式使用我们的产品。
有关培训项目信息请访问公司主页 或直接在公司分支机构处获得。
该提示表示,如果不采取预防措施,则将导致死亡或严重的身体伤害。
该提示表示,如果不采取预防措施,则可能导致死亡或严重的身体伤害。
该提示表示,如果不采取预防措施,则可能导致轻微的身体伤害。
该提示表示,如果不采取预防措施,则可能导致财产损失。
该提示包含安全相关信息的说明或通用安全措施。
该提示不针对个别的危险或个别的预防措施。
用来使工作便利或提供进一步说明信息的提示。
全球独家推出 全覆盖型省配线解决方案库卡系统软件 8.210 / 181发布日期: 15.02.2011 版本: KSS 8.2 END V1 zh11 / 181发布日期: 15.02.2011 版本: KSS 8.2 END V1 zh 2 产品说明2产品说明2.1工业机器人概览工业机器人由下列部件构成:⏹机械手⏹机器人控制器⏹手持式编程器⏹连接线缆⏹软件⏹选项,附件2.2软件组成部分概览概览下列软件组成部分被应用:⏹库卡系统软件 8.2⏹Windows XPe V3.0.02.3库卡系统软件概览 (KSS)说明库卡系统软件 (KSS) 承担着工业机器人运行所需的所有基本功能。
⏹轨道设计⏹I/O 管理⏹数据与文件管理⏹等系统中可能还装有其它的工艺数据包,包含与应用程序相关的指令和配置。
库卡机器人安全操作及保养规程

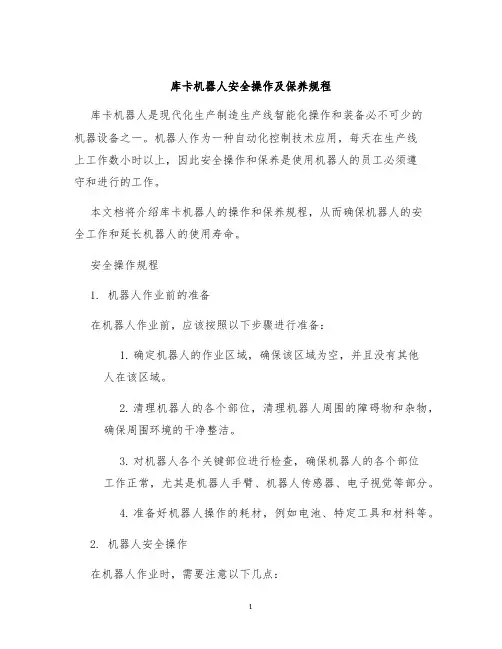

库卡机器人安全操作及保养规程库卡机器人是现代化生产制造生产线智能化操作和装备必不可少的机器设备之一。
机器人作为一种自动化控制技术应用,每天在生产线上工作数小时以上,因此安全操作和保养是使用机器人的员工必须遵守和进行的工作。
本文档将介绍库卡机器人的操作和保养规程,从而确保机器人的安全工作和延长机器人的使用寿命。
安全操作规程1. 机器人作业前的准备在机器人作业前,应该按照以下步骤进行准备:1.确定机器人的作业区域,确保该区域为空,并且没有其他人在该区域。
2.清理机器人的各个部位,清理机器人周围的障碍物和杂物,确保周围环境的干净整洁。
3.对机器人各个关键部位进行检查,确保机器人的各个部位工作正常,尤其是机器人手臂、机器人传感器、电子视觉等部分。
4.准备好机器人操作的耗材,例如电池、特定工具和材料等。
2. 机器人安全操作在机器人作业时,需要注意以下几点:1.遵循公司的安全规范要求。
2.避免身体接触机器人,特别是避免触摸机器人旋转的手臂或斜着的电线和管道。
3.避免施加挤压、高压、拉伸或者其他危险力量。
尤其是需要避免机器人手臂过度伸展或者旋转,导致机器人失去平衡。
4.尽量使用机器人自身的控制器和软件进行操作,不要使用手柄、遥控器、或者其他非公司指定设备进行操作。
5.遵守周围安全区域禁止靠近的标识,避免操作误入禁区。
3. 机器人安全下线1.机器人作业完毕后,首先需要对机器人各个关键部位进行检查,确认没有遗留问题。
2.断开机器人的电源和线缆,避免误操作和误触。
3.对机器人进行日常保养,例如清理、增加润滑剂等。
4.在机器人周围放置明显的标记,禁止员工接近操作。
保养规程1. 清洁和润滑对机器人整体进行定期清洁,清理周围的灰尘和污垢。
对机器人各个关键部件进行适当的润滑,以延长部件的使用寿命。
2. 检查和维护对机器人各个部件进行定期的检查,特别是对传感器和视觉系统进行维护,以确保机器人的正常作业。
3. 更换和更新根据生产制造的需要以及机器人的工作状态,及时更换和更新机器人的配件和软件。
KUKA机器人基本手动操作

KUKA机器人基本手动操作一、操作前的准备在进行KUKA机器人的基本手动操作之前,首先需要确保机器人处于安全的状态。
这包括确保机器人的电源已关闭,以及所有的移动部件都处于安全的位置。
为了保护机器人免受损坏,绝对不要在手动操作时使用超过机器人规格的外部工具或附件。
二、启动机器人在接通电源并确保所有安全保护装置都正常工作后,可以启动机器人。
通常,这只需要在控制面板上按下“启动”按钮。
在启动过程中,如果机器人发出任何异常声音或显示异常信息,应立即停止启动并检查是否存在问题。
三、手动控制机器人在机器人启动后,可以通过控制面板或者示教器进行手动控制。
控制面板通常包括各种按钮和开关,可以用来控制机器人的移动、速度、旋转等。
示教器则是一种更高级的控制设备,可以用来精确地控制机器人的运动轨迹。
在进行手动操作时,应始终保持对机器人的完全控制,避免任何可能导致碰撞或损坏的操作。
如果机器人遇到任何异常情况或故障,应立即停止操作并寻求专业帮助。
四、安全注意事项在进行任何手动操作时,安全始终是第一位的。
因此,必须严格遵守所有相关的安全规定和操作指南。
这包括但不限于定期检查和维护机器人的各个部件,始终保持机器人在大家的视线范围内,以及在任何情况下都不要试图超出机器人的能力范围。
KUKA机器人的基本手动操作虽然需要一定的技能和经验,但只要遵守了相关的安全规定和操作指南,就可以安全、有效地控制机器人。
在工业自动化的世界中,ABB机器人无疑是最为引人注目的存在。
作为全球领先的机器人技术提供商,ABB机器人在各种行业和领域中都得到了广泛的应用。
而今天,我们将聚焦于ABB机器人的手动操作,探索这一技术如何赋予人类更强大的能力。
我们需要理解ABB机器人的基本构成和操作原理。
ABB机器人是一种具有高度灵活性和适应性的自动化机器,它们通过复杂的算法和感应系统来执行任务。
在手动操作时,我们主要是通过控制器和示教器来对机器人进行编程和操作。
手动操作ABB机器人需要一定的技巧和经验。
德国KUKA(库卡)机器人操作手册

发布日期: 11.04.2014版本: BA KR C4 GI V10www.P LCwo r l d.c n© 版权 2014KUKA Roboter GmbH Zugspitzstraße 140D-86165 Augsburg 德国此文献或节选只有在征得库卡机器人集团公司明确同意的情况下才允许复制或对第三方开放。
除了本文献中说明的功能外,控制系统还可能具有其他功能。
但是在新供货或进行维修时,无权要求库卡公司提供这些功能。
我们已就印刷品的内容与描述的硬件和软件内容是否一致进行了校对。
但是不排除有不一致的情况,我们对此不承担责任。
但是我们定期校对印刷品的内容,并在之后的版本中作必要的更改。
我们保留在不影响功能的情况下进行技术更改的权利。
本文件为原版文件的翻译。
KIM-PS5-DOC出版物:Pub BA KR C4 GI (PDF) zh 书页构造:BA KR C4 GI V11.2版本:BA KR C4 GI V10www.PLC wo r l d.c n1引言 .............................................................91.1工业机器人文献 .........................................................91.2提示的图示 .............................................................91.3商标 ...................................................................91.4所用概念 ...............................................................102对象和用途 .......................................................132.1目标群体 ...............................................................132.2按规定使用 .............................................................133产品说明 .........................................................153.1工业机器人概览 .........................................................153.2机器人控制系统概览 .....................................................153.3库卡 Power Pack ........................................................173.4库卡 Servo-Pack ........................................................173.5控制系统 PC ...........................................................173.6控制柜 .................................................................183.7安全接口板 .............................................................193.8旋转变压器数字转换器 ...................................................193.9控制器系统面板 .........................................................193.10低压电源件 .............................................................203.11外部24 V 供电电源 ......................................................203.12蓄电池 .................................................................203.13电源滤波器 .............................................................213.14总线用户 ...............................................................213.14.1KCB 用户 .............................................................213.14.2KSB 用户和配置类型 ...................................................223.14.3KEB 用户和配置类型 ...................................................223.15接线面板接口 ...........................................................243.16电机插头 Xxx、附加轴 X7.1 和 X7.2 ......................................253.16.1电机插头 X20 的插头配置 ..............................................263.16.2重载荷件 X20.1 和 X20.4 插头配置 .....................................273.16.3附加轴 1 插头配置 X7.1 ...............................................283.16.4附加轴 1 和 2 插头配置 X7.1 和 X7.2 .................................283.16.5 4 轴重载型卸码垛机器人插头配置 X8 ....................................293.16.6 4 轴卸码垛机器人插头配置 X20 .........................................303.16.7 5 轴重载型卸码垛机器人插头配置 X20.1 和 X20.4 ........................313.16.8 5 轴卸码垛机器人插头配置 X20 .........................................323.16.9X81(4 轴)插头配置 .................................................333.16.10X82(8 根轴)插头配置 ...............................................343.16.11卸码垛机器人附加轴 1 插头配置 X7.1 ...................................343.16.12卸码垛机器人附加轴 1 和 2 插头配置 X7.1 和 X7.2 ......................353.17多功能接线板 X81,单个插头 X7.1...X7.4 .................................353.17.1X81(3 轴)插头配置 .................................................363.17.2X81(4 轴)插头配置 .................................................373.17.3X81、X7.1(5 轴)插头配置 ...........................................383.17.4X81、X7.1 和 X7.2(6 轴)插头配置 ...................................39目录www.P LC wo r l d.c n3.17.5X81、X7.1...X7.3(7 轴)插头配置 .....................................403.17.6X81、X7.1...X7.4(8 轴)插头配置 .....................................413.18单个插头 X7.1...X7.8 ....................................................433.18.1X7.1...X7.3(3 轴)插头配置 ..........................................443.18.2X7.1...X7.4(4 轴)插头配置 ..........................................453.18.3X7.1...X7.5(5 轴)插头配置 ..........................................463.18.4X7.1...X7.6(6 轴)插头配置 ..........................................473.18.5X7.1...X7.7 插头配置(7 轴) .........................................493.18.6X7.1...X7.8(8 轴)插头配置 ..........................................513.19控制系统 PC 机接口 ......................................................523.19.1主板 D2608-K 接口 ....................................................533.19.2主板 D3076-K 接口 ....................................................543.19.3主板 D3236-K 接口 ....................................................553.20库卡 smartPAD 支架(选项) ..............................................563.21柜冷却装置 ..............................................................573.22客户安装空间说明 ........................................................574技术数据 .........................................................594.124 V 外来供电 ...........................................................604.2安全接口板 .. (61)4.3机器人控制器尺寸 ........................................................624.4机器人控制器的最小间距 ..................................................624.5柜门的摆动范围 ..........................................................634.6smartPAD 支架尺寸(选项) ...............................................644.7用于地面固定的钻孔尺寸 ..................................................644.8技术柜的钻孔尺寸 ........................................................644.9标牌 ....................................................................655安全 .............................................................695.1一般 ....................................................................695.1.1责任说明 .............................................................695.1.2按规定使用工业机器人 .................................................695.1.3欧盟一致性声明及安装说明 .............................................705.1.4使用的概念 ...........................................................705.2相关人员 ................................................................715.3工作区域、防护区域及危险区域 ............................................725.4停机反应的触发器 ........................................................725.5安全功能 ................................................................735.5.1安全功能概览 .........................................................735.5.2安全控制系统 .........................................................745.5.3运行方式选择 .........................................................745.5.4“操作人员防护装置” 信号 ...........................................745.5.5紧急停止装置 .........................................................755.5.6从上一级安全控制系统中退出登录 .......................................755.5.7外部紧急停止装置 .....................................................765.5.8确认装置 .............................................................765.5.9外部确认装置 .........................................................765.5.10外部安全运行停止 .....................................................765.5.11外部安全停止 1 和外部安全停止 2 ......................................77 www.P LC wo r l d.c n5.5.12T1 的速度监控 ........................................................775.6附加防护装备 ...........................................................775.6.1点动运行 .............................................................775.6.2软件极限开关 .........................................................775.6.3机械终端止挡 .........................................................775.6.4机械式轴范围限制装置(选项) .........................................775.6.5轴运动范围监控装置(选项) ...........................................785.6.6不用驱动能量移动机械手的方法 .........................................785.6.7工业机器人上的标识 ...................................................785.6.8外部防护装置 .........................................................795.7运行方式和防护功能概览 .................................................795.8安全措施 ...............................................................805.8.1通用安全措施 .........................................................805.8.2运输 .................................................................805.8.3投入运行和重新投入运行 ...............................................815.8.3.1检查机器数据和安全配置 ............................................825.8.3.2调试模式 ..........................................................835.8.4手动运行 .............................................................835.8.5模拟 .................................................................845.8.6自动运行 .............................................................845.8.7保养和维修 ...........................................................845.8.8停止运转,仓储和废料处理 .............................................865.8.9单点控制(Single Point of Control)的安全措施 .......................865.9所用的标准和规定 .......................................................876规划 .............................................................896.1电磁兼容性(EMC) ......................................................896.2置放条件 ...............................................................896.3连接条件 ...............................................................926.4固定库卡 smartPAD 支架(选项) .........................................936.5使用 Harting 插头 X1 的电源接口 ........................................936.6安全接口 X11 的说明 ....................................................946.6.1安全接口 X11 .........................................................956.6.2外部确认开关接口 X11 .................................................986.6.3插头 X11 的插孔图 ....................................................996.6.4紧急停止回路及防护装置的布线示例 .....................................996.6.5安全输入端和输出端布线示例 ...........................................1006.7通过以太网安全接口的安全功能 ...........................................1026.7.1确认开关基本电路 .....................................................1066.7.2通过以太网安全接口的 SafeOperation (选项) ...........................1066.7.3以太网接口 (1xRJ45) X66 ..............................................1096.8CIB 上的 EtherCAT 接口 .................................................1096.9接地电位均衡导线 .......................................................1106.10更改系统结构,更换设备 .................................................1116.11确认操作人员防护装置 ...................................................1116.12性能级 .. (111)6.12.1安全功能的 PFH 值(PFH = Probability of Failure per Hour,即每小时故障概率)1127运输 .............................................................115 www.P L C w o rl d .c n7.1用运输托盘挽具运输 ......................................................1157.2使用叉车进行运输 .. (116)7.3用电动叉车进行运输 ......................................................1187.4用滚轮附件组运输(选项) ................................................1188投入运行和重新投入运行 ...........................................1198.1概览投入运行 (119)8.2置放机器人控制系统 ......................................................1208.3接上连接电缆 ............................................................1208.3.1X21 数据线路 .........................................................1218.4固定库卡 smartPAD 支架(选项) ..........................................1218.5插入库卡 smartPAD .......................................................1228.6连接接地电位均衡导线 ....................................................1228.7将机器人控制系统连接到电源上 ............................................1228.8取消蓄电池放电保护 ......................................................1238.9将安全接口 X11 接好线并插入 .............................................1248.10更改系统结构,更换设备 ..................................................1248.11投入运行模式 ............................................................1248.12接通机器人控制器 ........................................................1259操作 .............................................................1279.1库卡 smartPAD 手持编程器 ................................................1279.1.1前部 .................................................................1279.1.2背面 .................................................................12810保养 .............................................................13110.1保养图标 ................................................................13110.2检查 SIB 继电器输出端 ...................................................13310.3检查 SIB 扩展型继电器输出端 .............................................13310.4清洁机器人控制系统 ......................................................13311维修 (135)11.1修理及备件购置 ..........................................................13511.2布线示例 X11 ............................................................13611.3更换外部风扇 ............................................................13711.4更换控制系统 PC 机组件 ..................................................13811.4.1更换控制系统 PC 机 ...................................................13811.4.2更换控制系统 PC 机风扇 ...............................................13911.4.3更换主板 .............................................................14111.4.4更换主板电池 .........................................................14111.4.5更换 LAN 双网卡 DualNIC ..............................................14111.4.6更换硬盘 .............................................................14111.5更改系统结构,更换设备 ..................................................14211.5.1更换库卡 Power Pack ..................................................14311.5.2更换库卡伺服包 (KSP) ...............................................14511.5.3更换控制柜 ...........................................................14811.5.4更换安全接口板 .......................................................15111.5.5更换旋转变压器数字转换器 .............................................15311.6更换蓄电池 ..............................................................15511.7更换低压电源 ............................................................157 www.P LC wo rl d.c n11.8更换平衡压力分隔器 .....................................................15811.9安装库卡系统软件 (KSS) .................................................15912故障排除 (161)12.1控制柜 LED 显示 ........................................................16112.2保险装置控制柜 .........................................................16412.3分解器数字转换器 LED 显示 ..............................................16512.4控制器系统面板 LED 显示 ................................................16612.4.1控制器系统面板 LED 故障显示 ..........................................16812.5安全接口板 LED 显示 ....................................................16912.6控制系统 PC 机接口 .....................................................17112.6.1主板 D2608-K 板载 LAN 网卡 LED 显示 .................................17212.6.2主板 D3076-K 板载 LAN 网卡 LED 显示 .................................17212.6.3主板 D3236-K 板载 LAN 网卡 LED 显示 .................................17312.7安全接口板保险装置 .....................................................17312.8检查库卡 Servo Pack ....................................................17512.9检查库卡 Power Pack ....................................................17612.10KPP 和 KSP 的故障信息 ..................................................17712.11KPP 和 KSP 的警告提示 ..................................................18013停止运转,仓储和废料处理 (185)13.1停止运转 ...............................................................18513.2仓储 ...................................................................18513.3废物处理 ...............................................................18514库卡服务 (187)14.1技术支持咨询 ...........................................................18714.2库卡客户支持系统 .......................................................187索引 (195) www.PLC wo r l d.c nwww.P LC wo r l d.c n9 / 201: BA KR C4 GI V101引言1.1工业机器人文献工业机器人文献由以下部分组成:⏹机器人机械装置文献⏹机器人控制系统文献⏹系统软件操作及编程指南⏹选项及附件指南⏹保存在数据载体上的部件目录每份指南均独立成篇。
库卡机器人安全操作规程

库卡机器人安全操作规程设备标准操作规程一、全操作前提1.1、操作设备前必须按要求穿戴好劳动保护用品;二、操作前设备检查2.1、按照点检表完成设备点检,了解设备状态,并做好相应记录;2.2、检查水、电、气等是否已经打开及确认其压力是否在正常状态;2.3、检查控制柜及机器人本体上的电缆及水气管有无破损、接头裸露等,机器人上各电机无异响。
三、设备操作注意事项3.1、操作前先将速度调整到50%以下,检查机器人“紧急停止”按钮是否能够正常作用,了解机器人当前所处位置及状态,在执行例行程序时必须先回“HOME”点;3.2、操作时尽量与机器人保持一定的安全距离,在熟知程序并在安全允许的情况下才能进行程序跳步操作及对I/O点强制,强制点必须及时告知下一班设备责任人及工段设备责任人,严禁将机器人撞上车身、其他机器人及夹具;3.3、严禁任何人员踩、踏机器人上电缆、电机、焊钳及A1---A6轴。
对机器进行野蛮操作;3.4、未经过允许,严禁任意修改、删除、添加程序以及对机器人控制的设置进行修改、删除、添加等,若确实需要必须经过设备负责人的允许,且极时做好备份工作;3.5﹑每次操作完成后,应将机器人上的电缆、示教器等归位,将机器人回到“HOME”点。
四、操作中4.1、机器人在断电情况下先将机器人运行方式打到手动,打开机器人的气源,保证气压能满足设备的正常运行的需要,然后打开机器人控制柜的电源,等待机器人启动;4.2、机器人启动到初始界面后,先进入程序编辑界面,运行“HOME”例行程序,当机器人离“home”位置较远或者有障碍物时,先手动移动机器人到离“home”位置较近的地方,运行时注意机器人位置,防止出现碰撞;4.3、机器人运行完“HOME”例行程序后,将机器人运行模式切换到自动状态,机器人进入自动运行状态;4.1、生产结束后,需要对机器人做保养时,按下请求服务按钮,机器人将会自动运行到服务位,待机器人完全停止时,拉开门上安全锁,待“进入安全”指示灯常亮后,进入安全门,进行相应的维护;4.2、当机器人需要更换电极帽时,程序会自动执行相应的列行程序,并发出提示信号,这是只需机器人完全运行到更换电极帽位置时,打开门上安全锁,待“进入安全”指示灯常亮以后进入安全门内,更换电极帽;4.3、当机器人在工作过程中出现故障而停止时,先查看示教器,无法处理时通知维修人员,不要随意移动机器人的轨迹;4.4、定期对机器人程序进行备份,严格禁止无关人员随意操作机器人,操作过程中,不得随意修改机器人轨迹和其他相关指令;4.5、关机的正确方法是:主页面---登录专家模式---主页面----关机。
KUKA机器人基本手动操作

KUKA基本手动操作KUKA基本手动操作1.操作前准备1.1 确保系统已经成功启动并且处于运行状态。
1.2 检查上的所有安全警示标志和标识,确保操作环境安全。
1.3 穿戴适当的个人防护装备,包括安全帽、安全眼镜、手套等。
2.基本控制面板介绍2.1 开关机按钮:用于启动或关闭系统。
2.2 编程启动按钮:用于启动程序控制。
2.3 紧急停止按钮:用于紧急情况下停止运行。
2.4 模式选择开关:用于选择运行模式,例如自动模式和手动模式。
2.5 示教按钮:用于手动操作。
2.6 速度控制旋钮:用于调整运动速度。
2.7 报警指示灯:用于指示系统状态是否正常。
3.手动操作步骤3.1 将切换到手动模式。
3.2 通过示教按钮,按下的启动按钮,使开始运行。
3.3 使用示教按钮控制的运动,包括前后移动、左右旋转等。
3.4 在需要停止的位置,按下示教按钮上的停止按钮。
3.5 将切换回自动模式。
4.注意事项4.1 在操作过程中始终关注的运动,确保安全。
4.2 不要将手部或其他物体靠近运动范围内,以免发生意外伤害。
4.3 如果遇到任何异常情况或报警指示灯亮起,请立即停止操作并联系相关人员进行处理。
本文档涉及附件:附件1、KUKA基本操作流程图附件2、KUKA安全警示标志和标识说明法律名词及注释:1.系统:指由电子、机械、软件等组成的用于执行特定任务的自动化系统。
2.自动模式:指根据预设程序自主运行的状态。
3.手动模式:指由操作人员通过示教按钮手动控制运行的状态。
4.个人防护装备:指用于保护操作人员安全的装备,例如安全帽、安全眼镜、手套等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
KUKA机器人安全操作手册
当您拿到这份安全操作手册时请引起您的足够重视,请以认真负责的态度阅读本说明书中的任何一项条款。
您所接触到的是一台具有危险性的机器,正常的操作流程会给您带来更好的生产效益。
操作不当很可能它会变成杀人利器,请所有操作人员及设备维修人员引起足够的重视。
安全事项
机器人在运行的过程中禁止任何人员进入机器人的工作区域,操作者在操作机器人的时候视线请不要离开机器人,任何情况下都有可能发生危险这时候操作员的正确处理会减小很多损失。
在保证人身安全的前提下保证设备的安全。
发生故障时,必须立即停止机器人的运行。
在排除故障之前,必须采取安全措施,杜绝未经许可的重新开机运行,并保证人员和物件不至于受到威胁。
机器人的操作要严格执行单人操作,严禁一个班次出现两人及多人操作,操作员不得离开操作岗位,如果生产线上出现任何生产问题如倒瓶及缺少纸箱等故障请由班组其他成员配合完成操作员请不要离开操作岗位,机器人在正常运行过程中没有特殊情况下禁止使用急停停车,急停作为安全保护环节没有安全危险的情况下禁止使用,以防在日后生产环节中发生安全危险急停按钮失效。
机器人在外部自动及内部自动运行过程中禁止转换运行模式,机器人高速运行过程中突然的停止可能会损伤机器人的机械结构,机器人运行过程中严禁超速运行,机器人现在所运行的速度百分比是由工
程师根据现有机器人程序及机器人运行实际情况所确定,如需提速需征得公司有关领导的同意并由工程师调试以后由工程师确定上调百分比的幅度,严禁操作员随便提速。
禁止操作员在好奇心的驱使下提速。
机器人程序是由工程师编写并且多次修改,请操作员不要打开或关闭某个程序,机器人系统中有很多机器人系统程序,修改这些程序都有一定的危险性。
为了正常的生产效益请操作员不要打开或关闭某些程序。
程序中有很多运动点每个点和其他点都有很强的联系,如果修改不小心(如增加一个点、减少一个点、修改一个点等)则会出现不同程度的安全事故,轻则损坏机械设备重则伤人引起人身安全事故。
请操作员务必小心操作。
操作员禁止进入专家及管理员模式。
机器人本体安全,机器人本体上带有安装孔如需安装其他设备只需要找到安装的位置,严禁在机器人的本体上实施打孔及其他破坏机器人本体的施工。
在不确定故障的情况下严禁维修人员拆拔机器人的所有导线及接头,机器人控制柜里有所有元件禁止自行拆卸,PCB电子电路板禁止手直接接触,人体静电及人体汗液很可能会损坏电路板。
机器人在电源关闭以后一段时间内内部伺服模块仍有一定的电压,请不要打开机器人控制柜。
如机器人出现任何故障请及时联系武汉和越,禁止自行维修机器人。
机器人回原点,机器人回原点有一定的危险性,不是在任何位置机器人都可以直接回原点的,机器人会在当前位置和原点位置自动运算出一条轨迹,这条轨迹是不确定的,有可能其他设备就在它所运算
的轨迹内,如果这时直接回原点会撞上其他设备。
机器人两点之
间的最佳路径不是直线,他是以每个轴运动量最少的方式计算路径。
机器人的路径不可人为预先判断。
操作员回原点必须T1模式下(禁止T2及内部自动和外部自动模式)回原点,操作员的视线在回原点时不要离开机器人,如有危险应立即停止,手动移动机器人到安全位置继续回原点。
开机前检查事项
1、机器人工作区域是否有人
机器人正常工作区域中不允许有其他闲杂人,操作者如果需要到机器人工作区域中工作请手持KCP进入机器人工作区域,机器人的操作只允许指定的人员进行操作。
每个班主机器人只允许单人操作,其他人员禁止操作。
机器人永远比人来的强壮
2、机器人是否在原点
如果机器人不在原点位置请执行一次机器人回原点。
机器人程序分主程序和子程序在用户看到的操作界面上会看到名称为“main”的程序文件,此程序文件为主程序文件(操作者只允许打开主程序)。
选定名称为“main”的主程序后箭头光标会指向第一条“INI”语句,如果光标不在第一条语句则需要复位程序。
程序复位步骤:编辑→程序复位。
程序复位后按住KCP的使能键等待KCP左下角的“I”变为绿色后按住程序启动键,这时候机器人开始运动,在机器人运动的过程中要时刻观察机器人是否会碰到其他东西(注意:机器人非正常程序运行包括手动运行如碰到其他物体都是破坏性)请操作者的视线不要
离开机器人。
如果发现要碰到其他物体请立即停止手动将机器人移开到安全位置后继续回原点,当KCP下面的信息提示栏出现已达“SAK”表示机器人回到了原点。
机器人回原点有一定的危险性所以只允许操作者在T1模式下回原点。
3、在自动运行前请操作者务必观察程序自动运行速度。
我们的观察测试最高速为85%,绝对禁止高于85%的速度。
码垛的自动运行最高速为75%。
请操作者务必注意机器人如果非正常程序碰到东西都是破坏性的。
4、在确保以上条件的基础上请操作者回到安全区域关好安全防护门。
在机器人运行过程中不允许随意打开安全门,如有需要到机器人工作区域工作请将按下KCP伺服断电确保机器人停止运行。
这里需要注意的是KCP上的“STOP”键和伺服断电键的区别,“STOP”键只是短时间内暂停程序但机器人的伺服并没有断电,因此是有一定的危险性的。
伺服断电是将机器人的伺服驱动信号关断因此机器人是不会运行的。
在KCP右上角有红色的急停按钮,此按钮时做急停时使用如没有危险的情况下停车请勿使用急停停止机器人运行,急停停车属于第三级停车高速运行中的机器人可能因此损伤传动部件。
机器人相关设备注意事项
1、机器人发生故障后抓手等设备必须严格检查。
抓手在整个生产过程中处在高速运动状态中。
他的安全至关重要,如果法兰盘的螺丝松动将导致不可预想的重大安全事故。
2、一个生产周期结束后请检查抓瓶头的损坏情况,如有损坏请及
时更换。
同时抓手上的所有螺丝、弹簧及可能松动的地方请及时上紧。
3、码垛机器人在一个生产周期结束后请相关人员及时清理机器人上的灰尘和粘在抓手上的胶带。
同时为相关部位添加润滑脂(机器人相关部位有润滑脂加注口)。
4、码垛线停机后请检查抓手手指有无松动和损坏,检查推手的整体的情况。
同时对机器人进行正常的维护如加注润滑脂等。
故障处理
机器人的运动是有一部分条件的,有和PLC交换的信号,只有满足了全部的信号后机器人才能运动。
具体请参阅整个设备的说明书。
1、银鹭所有机器人的主程序都是名为main的程序,除了主程序还有一些子程序,操作员只允许选定打开主程序。
注意KCP上选定和打开的区别,选定程序程序可以执行但打开程序程序是不能执行的。
2、机器人某些时候可能后台程序会停止运行,在机器人左下角有三个字母分别有不同的颜色。
三个字母分别是“S”“I”“R”,正常情况下S 是绿色的如果S变成红色或灰色的那么就是后台程序停止了,启动后台程序的步骤如下:配置——提交解释程序——启动。
I在程序运行时为绿色程序停止时为红色,R如果为黄色表示没有执行回原点或没有程序被选中,打开主程序或复位主程序后R都是黄色的,执行完回原点会变为红色,是自动运行的前提条件。
程序运行后R也会变为绿色。
开机顺序
1、检查机器人工作区域是否有人
2、输送线控制电源
3、打开机器人控制电源
4、再次确认机器人工作区域有无其他人员
5、确认KCP打到T1模式
6、手持KCP执行回原点
7、检查机器人的自动运行速度
8、整理好机器人KCP控制电缆
9、检查机器人工作区域有无其他人员
10、将KCP打到内部自动
11、伺服上电
12、启动程序
中途输送线故障处理如果停机时间比较短按下STOP键程序将暂停,处理好故障后再按程序启动继续运行程序,如果时间较长请将伺服断电。
机器人停机
机器人的停机也很重要,机器人停机首先按下STOP键等机器人停止运动后伺服断电然后变换工作模式到T1模式执行一次回原点。
禁止机器人自动运行过程中变换工作模式和伺服直接断电停止。
机器人停机后必须在T1模式下回原点。
