方坯连铸机
R12大方坯连铸机技术 操作规程
目录1.连铸机对前工序钢水的要求2.钢包使用标准3.中间包各项标准4.中间包钢温标准5.中间包测温取样标准6.结晶器密封标准7.结晶器铜管的管理使用标准8.结晶器振动标准9.结晶器保护渣使用标准10.冷却标准11.浇注速度标准12.液面自动控制和电磁搅拌标准13.拉矫机压力标准14.铸坯切割标准15.炉号管理标准16.铸坯打印标准17.铸坯取样标准18.铸坯缓冷标准19.铸坯精整修磨标准1 . 连铸机对前工序钢水的要求连铸用钢水必须经过炉外精炼，保证充分脱氧，连铸钢水要求成分、温度均匀，达到连铸平台时钢水温度必须控制在标准范围内。
1.1 钢水温度要求连铸第一炉到连铸平台时钢包钢水温度T=TL+70+10 ℃连铸第二炉到连铸平台时钢包钢水温度T=TL+70 ℃使用新钢包到连铸平台时钢包钢水温度T=TL+70+10 ℃（具体见分钢种工艺卡）1.2钢水分析要求成分要求：Mn/S≥30 ；Al ≤0.05% ; Ca≤30 PPmMn/Si≥3马氏体钢、不锈钢、高速工具钢不能生产2. 钢包使用标准2.1钢包类别及温度补正：新包、三天内未被使用的旧包及带有1.0T以下冷钢的连用热钢包温度补正5-10℃冷钢量超过1.0T的钢包不准使用含氢要求严格的钢种，禁止使用新包2.2停止吹氩测温后到连铸开浇时间不超过15 分钟3.中间包各项标准3.1中间包干燥、烘烤标准a)中间包干燥温度及时间：见曲线1b )中间包烘烤温度及时间：见曲线2注:中间包小火烘烤0.5小时，中火烘烤1小时，然后大火烘烤，包衬温度1000℃以上保持2.5小时,否则该中间包不得使用.3.2浸入式水口烘烤标准：黑水口烘烤时间不大于45分钟20040060080010000.588.52020.524时间（h)曲线 2200400600800100012000.5 1.52 2.53时间（h)白水口烘烤温度不大于800℃3.3各项吹氩标准为了防止钢包与长水口之间吸入空气氧化、中间包开浇时钢水的裸露氧化等，对长水口及中间包进行吹氩a)长水口吹氩吹氩的流量控制为100 Nl/min左右；压力控制为0.25MPab)中间包吹氩浇注高洁净度要求的钢种时，在连铸第一炉时须在开浇前向中间包内吹入氩气，吹氩要求为：开浇前5分钟，用两根吹氩管从中间包盖的两个边孔吹入氩气，氩气压力要求0.25-0.30 MPa3.4中间包内加入保温剂的标准3.4.1浇注时，中间包内须使用双层保护剂（保温剂和碱性渣），在开浇时中间包重量达8t时，向中间包内加入40kg的碱性渣，然后再加入约80 kg炭化稻壳保温剂；在连浇中或浇注中，根据中间包内的液面情况钢温调整追加量，原则上以液面呈暗灰色为宜。

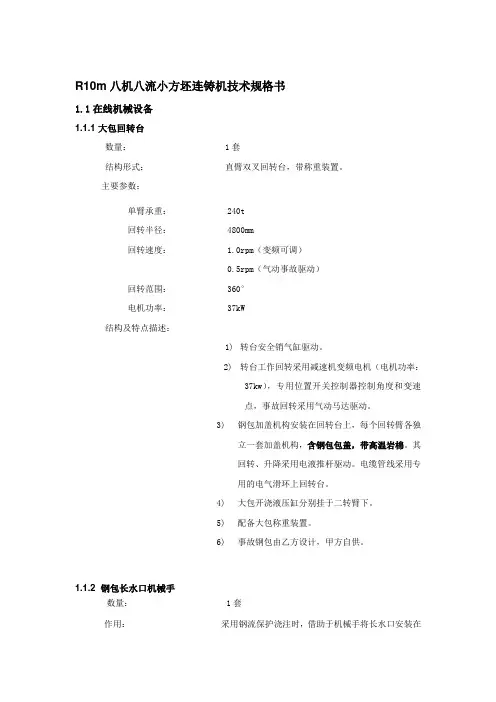

R10m八机八流小方坯连铸机技术规格书
R10m八机八流小方坯连铸机技术规格书1.1在线机械设备1.1.1 大包回转台数量：1套结构形式：直臂双叉回转台，带称重装置。
主要参数：单臂承重：240t回转半径：4800mm回转速度： 1.0rpm（变频可调）0.5rpm（气动事故驱动）回转范围：360°电机功率：37kW结构及特点描述：1)转台安全销气缸驱动。
2)转台工作回转采用减速机变频电机（电机功率：37kw），专用位置开关控制器控制角度和变速点，事故回转采用气动马达驱动。
3)钢包加盖机构安装在回转台上，每个回转臂各独立一套加盖机构，含钢包包盖，带高温岩棉。
其回转、升降采用电液推杆驱动。
电缆管线采用专用的电气滑环上回转台。
4)大包开浇液压缸分别挂于二转臂下。
5)配备大包称重装置。
6)事故钢包由乙方设计，甲方自供。
1.1.2 钢包长水口机械手数量：1套作用：采用钢流保护浇注时，借助于机械手将长水口安装在钢包滑动水口的下方。
定位：安装在浇铸平台上。
结构及特点描述：1)水平回转：手动。
2)密封形式：氩气。
1.1.3中间罐车数量：2台作用：用于承载中间罐，在浇铸过程中能快速更换中间罐，保证连续浇铸的顺利进行，此外在出现事故时能使中间罐迅速离开结晶器。
定位：安装在浇铸平台上。
结构形式：带升降的高低腿（一条轨道在浇铸平台上，另一条为高架轨道）中间罐车。
其中一台工作；另一台准备及烘烤。
主要参数：承载量：100t升降行程：400mm横移行程：120mm（±60 mm）升降速度： 1.2m/min行走速度：2～20m/min（变频传动）行走驱动功率：7.5×2kW（初步设计确定）结构及特点描述：1)升降型式为同步油马达结构，欧洲品牌的精密同步油马达输出油液进入布置于中包四角的油缸，保证四缸升降平稳，同步精度为：1%。
2)中间罐横移采用液压缸驱动。
3)变频传动，使走行平稳，对中准确。
4)用拖链将电缆及液压管线引上车体。
5)与中间罐之间的操作防护挡板为摆动形式（气缸驱动，手动操作。
0008 方坯小矩形坯圆坯连铸机自动控制说明
方坯小矩形坯圆坯连铸机自动控制说明1．连铸机工艺流程：连铸机浇注前，先进行上引锭操作。
在确保液压站正常工作的前提下可进行送引锭操作：首先拔出防止引锭杆下滑的定位销子，确认销子拔到位以后送引锭，拉矫辊和脱锭辊会自动抬起经10秒延时后引锭存放电机启动，送引锭杆入拉矫机拉矫上辊下，当引锭杆送达拉矫机下时，引锭杆停止，跟踪位灯点亮，拉矫辊自动压下且一压压紧，10秒后，确保一压完成，引锭电机和拉矫机同时启动并保持线速度一致。
开始送引锭至结晶器下口。
当引锭杆送至结晶器下1000mm左右时，停止送引锭。
拉矫台的操作权交给结晶器操作箱，由机旁箱的按钮盒点动按钮把引锭杆送入结晶器内，送引锭过程完成。
经过预热的中间包由位于浇注平台一侧的中间包车运行至结晶器上方，通过中间包车上的对中机构对位。
合格钢水由出钢跨吊车吊运至钢包回转台上，操作工在钢包操作台上操作转台，钢包回转台经转动、减速、停止，回转180°后，钢包置于中间包上方。
操作工开启钢包滑动水口，钢水进入中间包；待中间包钢水液位达到一定高度后，加入保温剂，打开定径水口，开始浇注；钢水液位在结晶器内上升，当钢水液位达到一定高度时，启动结晶器振动装置和拉矫机，拉坯开始，二冷水阀门打开，对铸坯进行二次冷却。
当引锭杆头部到拉坯辊，存放电机慢速启动，此时电气控制使拉矫机的速度不能低于存放电机速度，延时，拉坯辊压力由引锭杆压力转为热坯压力，当引锭头出拉矫机的矫直辊时（取引锭杆尾端的行程开关信号），矫直辊以高压压力向热坯头部压下，将引锭杆与铸坯脱离，压下到位后，延时，矫直辊压力转为热坯压力。
脱离热坯后的引锭杆由存放电机继续驱动到达引锭杆存放位时，存放电机停转（取引锭杆尾端的行程开关信号），引锭杆停在存放位，等待下一次浇钢。
当铸坯头部触及定尺检测装置的吊链，发出电信号时，切割机抱夹夹紧铸坯，进行定尺切割操作，当切割机完成定尺切割操作时，该流的切割后辊道启动，同时横移区X流公用辊道启动，切断后的铸坯经切割后辊道输送至钢坯横移区前的升降档板位置。
连铸机
第4章方坯连铸机总体设计及计算4.1 总体方案的确立钢水凝固成型有两种方法：传统的模铸法或连续铸钢法。
传统的模铸法分为脱模、整模、钢锭均热与开坯等工序。
基建投资大，能耗大，生产成本很高。
连续铸钢法的出现从根本上一个世纪以来占统治地位的钢锭初扎工艺，节省了工序，缩短了流程，提高了金属的收得率，降低的能耗。
本设计的主要工序流程是：钢水从钢水包中流出，先注入中间包，然后进入弧形结晶器，在结晶器中形成弧形铸坯沿着弧形辊道向下运动，运动中受喷水冷却，直至完成或部分凝固，然后铸坯到水平切点处进入拉矫机，然后用火焰切割车把铸坯切割成定尺，从水平方向出坯。
4.2 弧形连铸机总体设计计算与确定弧形连铸机总体参数包括：铸坯断面尺寸、冶金长度、拉坯速度、铸机半径以及连铸机的流数。
这些参数是确定铸即性能和规格的基本要素，也是设备选型和设计的主要依据。
4.2.1 铸坯断面连铸的坯型有：板坯、方坯、矩形坯、圆坯、六角或八角坯等。
以生产的铸坯断面尺寸和坯形如表4-1所示：确定铸坯断面尺寸时，应根据轧才的需要和轧制时的压缩比。
还应考虑炼钢炉的容量和铸机的生产能力。
对大型炼钢炉一般配置大断面和多流连铸机。
轧制的压缩比可取6～10。
对不锈钢和耐热钢最小取8，对高速钢和工具钢最小取10，对碳素钢和低合金钢可取6。
铸坯断面越大，对加杂物上浮越有利，同时铸机生产能力越大，但铸坯断面尺寸超过最大压缩比的要求时，就会相对得多消耗能量。
在选择铸坯断面形状和尺寸时，还应考虑与轧机能力的合理配合，可参照表4-2选用。
4.2.2 冶金长度从结晶器液面到铸坯全部凝固为止，铸坯中线距离称为液心长度或称冶金长度，因此液心长度与铸坯冷凝有关。
冷凝公式：铸坯凝壳厚度δ与冷凝强度和冷凝时间有关，冷凝强度用单位热流表示，即每单位时间单位面积上流出的热量，用0H 表示，单位为Kj/m 2·min,0H 越大表明冷凝强度越大，凝壳越厚。
由实验知，有如下关系：δ∝5.05.00τH （mm ）或者 δ=ξ5.05.00τH（4.1）式中 τ——冷凝时间（min ）ξ——系数（mm ·m/k 5.0J ），与铸坯形状和材质有关，由实验知ξ=0.0758式中（4.1）中（ ξ5.00H ）称冷凝系数，用K 表示，即K=ξ5.00H （mm ·5.0min －） （4.2）则冷凝皮可厚度δ为：δ=K 5.0τ（mm ） （4.3）式（4.3）称冷凝公式。

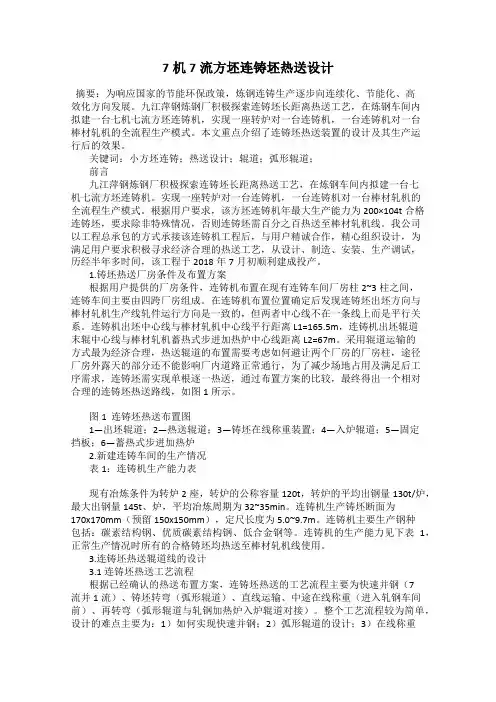

7机7流方坯连铸坯热送设计
7机7流方坯连铸坯热送设计摘要：为响应国家的节能环保政策，炼钢连铸生产逐步向连续化、节能化、高效化方向发展。
九江萍钢炼钢厂积极探索连铸坯长距离热送工艺，在炼钢车间内拟建一台七机七流方坯连铸机，实现一座转炉对一台连铸机，一台连铸机对一台棒材轧机的全流程生产模式。
本文重点介绍了连铸坯热送装置的设计及其生产运行后的效果。
关键词：小方坯连铸；热送设计；辊道；弧形辊道；前言九江萍钢炼钢厂积极探索连铸坯长距离热送工艺，在炼钢车间内拟建一台七机七流方坯连铸机。
实现一座转炉对一台连铸机，一台连铸机对一台棒材轧机的全流程生产模式。
根据用户要求，该方坯连铸机年最大生产能力为200×104t合格连铸坯，要求除非特殊情况，否则连铸坯需百分之百热送至棒材轧机线。
我公司以工程总承包的方式承接该连铸机工程后，与用户精诚合作，精心组织设计，为满足用户要求积极寻求经济合理的热送工艺，从设计、制造、安装、生产调试，历经半年多时间，该工程于2018年7月初顺利建成投产。
1.铸坯热送厂房条件及布置方案根据用户提供的厂房条件，连铸机布置在现有连铸车间厂房柱2~3柱之间，连铸车间主要由四跨厂房组成。
在连铸机布置位置确定后发现连铸坯出坯方向与棒材轧机生产线轧件运行方向是一致的，但两者中心线不在一条线上而是平行关系。
连铸机出坯中心线与棒材轧机中心线平行距离L1=165.5m，连铸机出坯辊道末辊中心线与棒材轧机蓄热式步进加热炉中心线距离L2=67m。
采用辊道运输的方式最为经济合理，热送辊道的布置需要考虑如何避让两个厂房的厂房柱，途径厂房外露天的部分还不能影响厂内道路正常通行，为了减少场地占用及满足后工序需求，连铸坯需实现单根逐一热送，通过布置方案的比较，最终得出一个相对合理的连铸坯热送路线，如图1所示。
图1 连铸坯热送布置图1—出坯辊道；2—热送辊道；3—铸坯在线称重装置；4—入炉辊道；5—固定挡板；6—蓄热式步进加热炉2.新建连铸车间的生产情况表1：连铸机生产能力表现有冶炼条件为转炉2座，转炉的公称容量120t，转炉的平均出钢量130t/炉，最大出钢量145t、炉，平均冶炼周期为32~35min。
方坯连铸机工艺技术操作规程
一、连铸机主要参数：二、连铸机工艺流程图转炉出钢→钢包回转台→中间罐→结晶器→二次冷却→拉矫机→火焰切割机→输送辊道→翻钢机、移坯机→出坯三、中间包的准备与烘烤1、定径水口技术要求：定径水口技术参数控制表2、中间包的检查：必须认真检查中间包水口座砖，发现座砖有问题，应及时更换。
绝热板包应认真检查中间包绝热板和绝热板之间的泥料，发现问题，及时处理；然后方可安装定径水口。
干式料中包应认真检查中包快换机构工作是否正常，是否存在滑块打不到位，滑块打不正等情况。
3、中间包的烘烤：3.1、绝热板包的烘烤：3.1.1、使用绝热板中间包，中包烘烤前必须清扫干净。
正常生产准备条件下，中间包在线烘烤时间为1-2小时，按以下步骤烘烤：小火烘烤不小于20分钟，中火烘烤不小于20分钟，大火烘烤不小于20分钟，大火烘烤时据煤气压力可考虑开风机。
3.1.2、非正常生产准备条件下，中间包在线烘烤时间不得低于40分钟，中火烘烤20分钟，大火烘烤20分钟。
3.1.3、定径水口安装后，应比内衬提前1小时以上进行烘烤，烘烤时间最长不得超过3小时。
3.2方坯干式料包的烘烤：3.2.1、使用干式料中间包，中包烘烤前必须清扫干净，包盖损坏要及时更换。
正常生产准备条件下，中间包烘烤时间2.5-3.5小时，按以下步骤烘烤：小火烘烤不小于50分钟，中火烘烤不小于50分钟，大火烘烤不小于50分钟，确保烘烤温度大于900℃，中包为红热状态。
3.2.2、非正常生产准备条件下，中间包在线烘烤时间不得低于2小时,中火烘烤60分钟，大火烘烤60分钟。
四、基本工艺参数控制：1、连铸钢水准备：1.1、常炼钢种：Q195-Q235、HRB400E等，其成分应符合相应的国家标准规定，并保证有良好的流动性，要求Mn/S必须大于15，Mn/Si不小于2.5。
1.2、钢水必须脱氧良好，钢中酸溶铝≤0.006%。
1.3、钢水必须进行吹N2处理，吹N2时间普碳钢不低于2分钟、低合金钢不低于3分钟，品种钢执行品种钢操作要点，氮气压力和流量以能达到钢包液渣面翻动而不裸露钢水为准。
8流小方坯1#连铸机技术协议
1.5
1.5.1
按用户要求确定流数为8流，按用户要求连铸机基本弧形半径为R10m。从生产150mm×150mm、165mm×165mm、180mmx180mm断面炉机匹配来看，生产碳素结构钢或低合金钢，产品质量完全可以保证，生产优质钢及合金钢的拉速则需适当降低10%～20%。
8)拉矫机设计专有技术；
9)火切机设计专有技术；
10)步进冷床设计专有技术；
1.8
1.8.1
我公司与上海电气集团下属设备制造企业上海力达重工制造有限公司（原上海冶金设备总厂改制）是紧密型合作伙伴。我公司设计的连铸机弧形段设备和其它关键设备均由上海力达重工制造有限公司制造。该厂是大型的非标设备机械制造厂，国外冶金设备公司的许多设备也定点在该厂制造（如奥钢联、西马克等）。因而我公司提供的设备从外观质量和内在质量均可与欧美设备相媲美。
9540.3
(16+16)（旋转电磁吊）t×2
32/10t×2
1.4
×××钢厂生产的主要钢种为碳素结构钢（Q235）、优质碳素结构钢（20Mn、72A、82B）、低合金结构钢（20MnSi）、焊条钢（H08、H10MnSi）、冷镦钢（ML10～20）、石油管线钢、油井管用钢、锅炉钢、轴承钢、齿轮及轴类用钢、弹簧钢等。主要生
19.6
矫直起点处铸坯凝固层厚度mm
配合拉速
69.20
76.13
84.58
最大配合拉速
66.49
73.14
81.27
表面矫直累计变形率%
0.44
0.49
0.53
02湘钢方板坯连铸机的技术特点和生产实践8-31
湘钢方板坯连铸机技术特点和生产实践杨建华 尹志强 何航(湖南华菱湘潭钢铁集团公司 湘潭 411101 中国)摘要：本文介绍了湘钢方板坯连铸机的主要技术参数和技术特点, 方板坯连铸机的生产实践表明：方板坯各项生产技术经济指标不断攀升，产能已经超过了设计能力，板坯和方坯的平均连浇炉数分别稳定在16～18炉和10炉，板坯采用全自动开浇，而方坯的自动开浇成功率基本达到100%。
方坯和板坯的表面质量和内部质量良好，铸坯平均合格率达到99.5%以上。
板坯和方坯的最高低倍合格率分别达到96.1%和100%。
关键词：方板坯连铸机 技术特点 生产实践The Technical Characteristics and Production Practice with theNew Slab/Triple Bloom Caster at XianggangYANG Jian-hua YIN Zhi-qiang HE Hang(Hunan Valin Xiangtan Iron and Steel Co., Ltd., Xiangtan 411101, China)ABSTRACT ：In this paper, the main technical characteristics and parameters of the combi-caster are presented. The production practice of the comb-caster shows: main techno-economic index of combi-caster was increased. The outputs have exceeded the design productive capacity. The average casting sequence for slab and bloom was 16～18 heats and 10 heats. The automatic cast starting always is adopted when casting slab and the automatic cast starting rates keep 100% basically for blooms, the surface quality and internal quality for slab and bloom was excellent, Average qualification rate of slab and bloom was more than 99.5%. The sulfur-print samples maximum qualification rate got to 96.1% for slab and 100 % for bloom.Key Words: Combi-caster Technical Characteristics Production Practice1 前言2007年5月，中国第一套（世界第三条套）该VAI 的方板坯连铸机在湘潭钢铁有限责任公司（以下简称湘钢）正式建成投产。
连铸设备主要技术参数
连铸设备主要技术参数2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520 工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm 120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min 0.3-5m/min开口度mm 85-237拉矫辊直径×宽Φ350×250mm 个数 5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道 4 1~4 820 水冷Ⅱ切后辊道 6 8~12 900Ⅲ输出辊道（一）6 13~18 900Ⅳ输出辊道（二）4 19~22 900Ⅴ输出辊道（三）5 23~27 9002＃机冷床区辊道Ⅰ 3 28~30 900 30~31辊距1200 Ⅱ 4 31~34120Ⅲ 3 35~371201.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。
方坯连铸机热调试手册
小方坯连铸机热调试手册一. 主要操作参数:1.1 机型:弧形渐进矫直型连铸机1.2 铸坯主半径: R90001.3 流数: 6流1.4 流间距: 1200mm1.5 转炉:容量: 60T 平均出钢量 70 吨,最大80吨平均冶炼时间: 32min/炉1.6连铸机浇铸断面: 150×150; 171Kg/m1.7 定尺：2.8～9m1.8 浇注方式：保护浇铸/定经水口1.9连铸机拉坯速度150×150mm 2.4~2.9m/min2.0 浇铸主要钢种及代表钢号:低合金钢、碳结钢、合结钢（预留冷墩钢、钢丝绳钢）2.1 计算作业率: 80%2.2 连铸机产量:(按150×150计算)6流浇铸能力:Q=0.171t/m×2.5m/min×6流=2.565t/min工作时间: 7008H/Y(全年365天，80%作业率计)辅助时间: 587H/Y(连浇10炉，准备时间32分钟，35分钟/炉计)纯工作时间: 6421H/Y钢水收得率；96%6流年产量: ~95万吨YS=6421H/Y×2.565t/min×60min×96%=948655t二. 热调试参数2.1 转炉钢水条件：买方提供浇铸的钢水,应满足以下条件:2.1.1 钢水温度：T中＝T L＋30 ±10℃T大包＝ T中＋70 ±10℃第一炉允许提高10℃T L ：液相线温度T中：中间包温度T大包：连铸平台大包温度(视大包散温及等待时间作适当调整) 2.1.2 有害元素限制:P≤0.045% S ≤ 0.045%Cu≤ 0.350% Sn ≤ 0.065%As≤ 0.065%2.1.3 含AI量:采用定径水口浇铸时:C AL≤ 0.2% 0.007%>0.2% 0.004%如生产细粒钢时,可将铝丝喂入中间包至结晶器之间的钢流中, AL含量可提高至0.025%.2.1.4 锰硫比:不小于12比12.1.5 含氧量及含氮量:中间包中含氧量 120P.P.M.含氮量 80P.P.M2.2 中间罐2.2.1 中间罐水口孔径定经水口孔径对以下断面的铸坯, 推荐的定经水口孔径如下：水口直径选定后，通过改变中间罐钢水面高度，可在小范围内调速，但最低液面不能低于200mm，否则可能造成卷渣及漏钢。
小方坯连铸机操作规程
小方坯连铸机操作规程小方坯连铸机操作规程1. 引言小方坯连铸机是一种常见的连铸设备，用于将熔融金属浇铸成方坯。
为了确保设备安全运行和操作人员的人身安全，制定本操作规程。
2. 设备准备2.1. 检查设备：确保设备完好无损，各部件齐全，紧固件无松动。
2.2. 将设备放置在平稳的地面上，保证稳定性。
2.3. 检查冷却水和电力供应是否正常。
3. 操作前准备3.1. 穿戴个人防护装备，包括安全帽、防护眼镜、绝缘手套和防滑鞋等。
3.2. 切断电源，确保设备处于停止状态。
3.3. 清理工作区域，防止杂物和障碍物对操作造成危险。
4. 操作步骤4.1. 启动设备4.1.1. 按照设备启动顺序依次启动冷却水和电源。
4.1.2. 检查设备运行状态，确保各传动和控制系统正常工作。
4.2. 连铸操作4.2.1. 检查铜板是否正确安装在机床上，并调整合适的位置。
4.2.2. 将熔融金属倒入连铸机倒金属槽中，并调整流量控制阀确保金属流动稳定。
4.2.3. 启动连铸机运行，并观察铸坯的成型情况。
4.2.4. 定期检查冷却水温度和压力是否正常，确保连铸过程中温度适宜。
4.3. 停止设备4.3.1. 停止加入熔融金属，并关闭金属槽的流量控制阀。
4.3.2. 将残余熔融金属从连铸机中排出。
4.3.3. 关闭冷却水和电源。
5. 安全注意事项5.1. 操作人员必须穿戴个人防护装备，严禁擅自解除或减少个人防护措施。
5.2. 操作人员必须经过专业培训，并持有相关操作证书。
5.3. 严禁酒后操作设备，避免因为酒后操作引发事故。
5.4. 操作人员应注意设备运行时的异常情况和异常声音，及时报修或处理。
5.5. 操作人员不得擅自更改设备的功能、结构或操作方式。
6. 应急处理6.1. 发生事故时，操作人员应立即切断电源，并报告上级领导和维修人员。
6.2. 在事故处设置警示标志，防止其他人员进入危险区域。
6.3. 事故发生后，及时清理现场，并进行相关记录和报告。
大方坯连铸机出坯系统的特点及设计要领
收稿日期:2006-04-16;修订日期:2006-05-08作者简介:刘彩玲(1963-),女,西安重型机械研究所高级工程师。
大方坯连铸机出坯系统的特点及设计要领刘彩玲,杨拉道,王 蓉,王国啸(西安重型机械研究所,陕西 西安 710032)摘 要:本文以大方坯连铸机典型的出坯线为依据,结合作者多年的设计和生产实践经验阐述了大方坯连铸机出坯系统的总体功能、设备特点、设备运转过程、设备布置及其设计原则等,供大方坯连铸设计工作者和大方坯连铸生产厂参考。
关键词:连铸;方坯;出坯;热送;中图分类号:TF77712 文献标识码:A 文章编号:1001-196X (2006)04-0038-05The run 2out system πs character isti cs and desi gn of bloom ca sterL I U Cai 2ling,Y ANG La 2dao,WANG Rong,WANG Guo 2xiao(Xi ’an Heavy Machinery Research I nstitute,Xi πan 710032,China )Abstract:Based on the run 2out line of typ ical bloom casters,the article p resents the run 2out system πs general function,equipment feature,running p r ocess,layout,design p rincip le and etc ..It p r ovides reference data t o bl oom caster designers and p lants .Key words:concaster;bloo m caster;run 2out;hot ferrying1 概述与板坯连铸机相比,大方坯连铸机具有所浇断面特殊、钢种特殊及流数多等特点,其出坯区域的设备布置和各单机设备也有其自身的特点。
炼轧方坯连铸2#机年修工作顺利进行
炼轧方坯连铸2#机年修工作顺利进行3月6日，在接到检修工程部与炼轧检修作业区的计划和方案后，方坯连铸检修班经过长时间的缜密筹划和仔细准备后正式开始实施炼轧方坯连铸2#机的年修工作。
计划工期为18天，于3月23日零时正式竣工。
2号机组年修工作直接关系到公司之后的生产顺行及“保盈利，保增长”总体的奋斗目标，也是检修工程部在检修模式发生转变后第一次较大规模的设备年修工作和三月检修任务中的重点之一。
公司及检修工程部各级领导高度重视此项工作，在年修项目实施前一个月下发了详细的任务单并组织召开了三月份安全检修例会。
在会议中，公司及部领导分别对年修项目作出了重要指示和要求。
对安全作业，规范作业，认真履职，年修工作任务及年修工作的分析评价等方面都做出了详细的说明。
其中还针对因任务量大，作业范围广，工期紧而给职工生活带来的影响作出了具体的安排。
在此次为期18天的年修中，方坯连铸检修班的检修范围从台下拉矫区域致台上大包回转台区域，其中还包括配水室、一冷室、二冷室、中包车等2#方坯连铸机几乎所有的机械设备检修维护和更换。
除此之外，方坯检修班组还承担着拉矫区域管道、一二冷室水管、中包车轨道及部分钢梁钢板的重新铺设或更换。
并且，班组在年修工期范围内还要参加4次定修和一次炼钢全停检修，其实际年修工期缩短为14天。
范围广，任务重，工期短，对于这个包括女工在内只有21人的检修队伍来说，此次的年修工作压力巨大。
但是，方坯检修班组的所有职工并不因任务繁重而气馁。
年修任务开始之前，班组就以组为单位厉兵秣马，认真详细的制定物料单，领取检修所需物料和工器具。
班组长在班组安全例会上着重强调了安全作业的重要，充分动员全体职工参与此次年修任务的干劲和士气。
并严格周密的制定了班组在年修期间的工作计划，从任务期间的作息时间到任务计划的分配和进度，事无巨细。
这一系列未雨绸缪的管理工作的实施为之后年修施工得以按部就班、有条不紊的顺利进行夯实了基础。
年修开始后，班组仍旧面临十分严峻的形势，特别是人手的不足。
方坯连铸技术操作规程(2010A)
大包工
大包工
大包工
钢包处于正常浇注时，对回动台进行转动调整只能采用点动操作，严禁操作转动选择开关。
回转台的液动操作一般只在电动操作方式失效时才使用，禁止两种操作同时进行。
2.3将中间包摆槽修砌好。
2.4指挥行车将中间包平稳地座上中间罐车。
2.5检查塞棒、铸口砖是否受损。
2.6将P6操作箱（P6-1或P6-2）上行走转换开关置于“后退”位，当中间包小车开至烘烤位后，将P6操作箱（P6-1或P6-2）上行走转换开关置于“停止”位。
3、中间包预热
3.1按下烘烤装置操作箱（P7-1或P7-2）上“下降”按钮，使烘烤装置下降至烘烤位。
1.2确认中间包小车及烘烤装置的控制回路和主回路已送电。
1.3关闭煤气开关，按下烘烤装置操作箱（P7-1或P7-2）上风机“停止”按钮，停止烘烤。
1.4按下烘烤装置操作箱（P7-1或P7-2）上“上升”按钮，直至“上限位”指示灯亮。
1.5将中间包小车操作箱(P6-1或P6-2)上快行选择开关打到“快速浇注位”，将中间罐车移至浇注位时转换到“停”，然后点动“点动烘烤位”或“点动浇注位”按钮，对浸入式水口进行横向对中，各流对中偏差不得超过5mm。
1.2清除中间包内杂物，检查内衬是否剥落、开裂，座砖是否水平、是否对中，对中偏差不超过5mm。
1.3按耐材使用规定装铸口砖，要求铸口砖不得偏斜，间隙不超过2mm，且充满铬刚玉泥。
1.4指挥行车盖好中间包盖板，要求盖板上塞棒孔与铸口砖对中，偏差不大于10mm。
大方坯连铸机安装工法
大方坯连铸机安装工法大方坯连铸机安装工法摘要：本文介绍了大方坯连铸机的安装工法，包括安装准备、机械设备组装、设备调试等步骤。
通过合理的安装工法，可确保大方坯连铸机的稳定运行和高效生产。
一、安装准备1. 技术准备：根据大方坯连铸机的技术要求和设备图纸，提前准备好所需的机械设备和工具，包括吊装、装配和调试等工具。
2. 施工准备：清理现场，确保安装区域无障碍物，平整地面，确保施工安全。
二、机械设备组装1. 主机安装：按照设备图纸的要求，进行主机设备的安装。
先安装底座，再安装冷却器、导轨等其他零部件，然后将主机设备固定在底座上。
2. 液压系统安装：将液压系统的主机部分和配件进行组装，然后按照设备图纸的要求，将其固定在主机上。
3. 冷却系统安装：先安装冷却风机和水泵等设备，然后进行管道连接，确保冷却系统的正常运行。
4. 电气控制系统安装：按照设备图纸的要求，将电气设备进行组装和固定，然后进行电气连接和线路测试。
三、设备调试1. 系统自检：完成机械设备组装后，进行系统自检，确保各部件安装正确，无松动现象，并检测设备的电气系统是否正常。
2. 运动试验：启动设备，观察设备的运动情况，检查是否平稳，是否有异常声音或振动。
3. 调整系统参数：根据设备图纸和技术要求，调整系统参数，确保设备的工作效率和产品质量达到要求。
4. 精度测试：进行精度测试，包括长度测量、角度测量等，确保设备满足工艺要求。
5. 安全性测试：进行安全性测试，包括急停按钮、防护罩等安全设施的测试，确保设备在运行过程中的安全性。
四、安装验收1. 检查设备：对安装完毕的大方坯连铸机进行全面检查，确保设备的各项功能正常。
2. 提交验收报告：将安装过程中的资料、记录整理成验收报告，提交给相关部门进行验收。
3. 试产运行：经过安装调试并验收合格后，进行试产运行，验证设备的稳定性和生产能力。
通过以上安装工法，可以确保大方坯连铸机的安装质量和工作效率。
在安装过程中，要注意施工安全，遵守相关操作规范，确保人员的生命财产安全。
连铸机的分类
连铸机的分类连铸机是一种用于连续铸造金属的机械设备，广泛应用于钢铁、铝和铜等金属的生产过程中。
根据不同的工艺要求和金属的特性，连铸机可被分为多个不同的分类。
下面将详细介绍一些常见的连铸机分类。
一、按工艺过程分类1.1直接结晶连铸机：直接结晶连铸机又称直接结晶连铸成形机，是在一台设备上完成连续铸造、冷却结晶和拉拔工序的一体化设备。
它的特点是工艺简单、生产效率高、能耗低，适用于生产大型截面的板、板带和线材。
1.2过冷结晶连铸机：此类连铸机在结晶区设置了过冷区，通过控制冷却方式和拉速等参数，使铸坯在结晶区内具有过冷状态，从而提高铸坯的结晶度和金相组织的均匀性。
1.3强制喷水冷却连铸机：连铸过程中通过强制喷水冷却，使铸坯迅速凝固，从而实现高速连铸。
这种连铸机结构复杂、技术要求高，但能够实现高冷却速率和高冷却效果，适用于生产高品质的铸坯。
二、按铸坯形状分类2.1方坯连铸机：方坯连铸机是用于生产方坯的一种连铸设备。
方坯连铸机通常具有四个连铸口，可同时铸造四根方坯。
方坯通常用于生产钢材、铁水管材等。
2.2圆坯连铸机：圆坯连铸机主要用于连铸圆形的铸坯。
圆坯连铸机通常具有一个或多个连铸口。
圆坯常用于生产管材、轴承、轴等产品。
2.3板、带材连铸机：板、带材连铸机用于连续铸造板材和带材。
它广泛应用于钢铁、铝和铜等金属材料的生产。
板、带材连铸机可按照材料的厚度和宽度进行调整，以满足不同规格的板材和带材的生产需求。
三、按拉伸方式分类3.1单链拉拔连铸机：单链拉拔连铸机通常具有一个铸流轨道，拉拔装置通过单根拉链完成轧制工艺，适用于生产中小截面的铸坯。
3.2多链拉拔连铸机：多链拉拔连铸机通常具有多个铸流轨道，拉拔装置通过多根拉链同时拉拔多个轧件，适用于生产大截面的铸坯。
3.3冷冻连铸机：冷冻连铸机通过在拉拔装置上设置冷却装置，使得拉拔过程中的轧制坯温度得到有效控制，从而实现高品质的轧制产品。
四、按产品应用分类4.1钢坯连铸机：钢坯连铸机是用于生产钢坯的连铸设备。
方坯连铸技术操作规程
方坯连技术操作规程编号：F-JA-LG-012 1.连铸工艺流程及主要工艺设备参数1.1工艺流程框图1.2连铸机主要工艺参数1.2.1连铸机机型：四机四流弧型连铸机铸机半径：R=6m铸机流数：四机四流注流间距：1200mm冶金长度：Ly＝9.4m，浇注断面： 165×280 165×330定尺长度：3.5～6.0m1.2.2大包台型式：轨道式承载重量120吨驱动形式：两边电机传动1.2.3中间包车及中间包中间包车型式：高低腿式最大承载重量：50t走行速度：0－20m/min横向微调：±40mm中间包容量：15吨工作液面深度：＞500mm水口间距：1200mm快换水口：上水口直径20mm 下水口直径19-16mm 浸入式水口：560*75mm 内径26mm.1.2.4结晶器型式：全弧型、外弧半径R=6m铜管长度：900mm 锥度：0.5～0.8％足辊：2层、165×280、165*330水缝宽度：4mm1.2.5结晶器振动装置型式：半板簧短连杆，正弦式振动振频：35－333次/min振幅：±3，±4mm1.2.6拉矫机型式：采用五辊式单点矫直，上下拉坯辊开口度大小及上拉矫辊上下移动和脱坯辊动作均由液压系统来实现。
电机通过长轴和减速机传动远离热源，机架及辊子内部通水冷却。
1.2.7 引锭杆及存放装置引锭杆由引锭头、杆身、连接件组成。
形式:刚性引锭杆,外弧直径为6m。
送引锭杆速度：1.2m/min1.2.8火焰切割机型式：无动力式，夹紧机构及切割装置返回驱动均为气动。
切割速度：～300mm/min,随拉坯速度同步调节。
切割断面： 165×280mm 165×330 mm切割行程:1300mm.能源介质：液化炳烷管道压力>0.04MPa氧气管压力：1.0～1.2Mpa压缩空气压力：0.4～0.6Mpa1.2.9移钢机单电机驱动,双长轴输出,两侧运行轨道与齿条并行。
连铸设备主要技术参数
2010连铸设备及岗位职能love2010-1-51.设备主要技术参数1.1.设备主要技术参数：连铸机型式弧形小方坯连铸机弧形半径 R=6000mm流数三机三流流间距 1200mm铸坯断面 120×120mm 150×150mm Φ110-Φ160mm铸坯定尺长度 3.7-12米钢水罐支撑方式钢包回转台中间罐车台数 2台中间罐型式、容量电动缸自动控制塞棒开闭式，容量12t结晶器结构形式铜管水套组合式铸坯导向装置上段为活动段下段为固定段拉矫机拉速范围 0.6-6.0m/min铸坯切断方式火焰切割机出坯方式轨道，双层翻转冷床，翻缸机，移缸机和推钢机轨道速度 32m/min移钢能力 3.2t钢结构平台上层平台面标高 +6.700m（轨道面标高+0.60m）上层平台面长宽 23800×13100mm下层平台面标高 +4.05mm连铸机长度（基准线至固定挡板面） 39680mm1.2 主要设备技术性能1.2.1钢包回转台承载能力 2×80t（钢水重40t，钢包重40t）回转半径 3500mm旋转速度正常1r/min，启、制动0.1r/min旋转角度±180°；故障时±360°旋转用电机 YZR160MB-6 AC 8.5KW 930r/min 单轴伸 IM1001 380V H级绝缘 IP54事故旋转速度 0.5rpm事故旋转角度 180°事故旋转油马达斜轴式轴向柱塞马达A2F63W2P1 P=10-13MPa471r/min N=5.2-6.8KW放钢包时冲击系数 2干油润滑系统：1.2.1.1齿轮润滑系统多点干油泵 ZB-2型 N=18KW工作压力 31.5MPa贮油容积 30L给油量 3.2立方厘米/minDC24V喷射嘴 GPZ-135型（JB/ZQ4538-86）空气压力 0.45-0.6MPa喷射直径 135mm喷嘴与润滑表面距离 200mm气动三联件 398.263二位二通电磁阀 DF-10 DC24V润滑介质连铸机专用脂空气工作压力 0.45-0.6MPa1.2.1.2 轴承圈润滑系统电动干油泵 DRB4-M120Z换向阀 24EJF-M（JB/ZQ4584-86）压差开关 YCK-M5 （JB/ZQ4585-86）双线分配器 4SSP2-M1.5（JB/ZQ4583-86）2SSP2-M1.5（JB/ZQ4583-86）润滑介质连铸机专用脂1.2.2中间罐车结构型式框型结构的车架，单侧链轮驱动载重量 15.5t轨距 1700mm轮架 3800mm最大轮压 80KN减速器 BWD2.2-3-29摆线针轮行星减速器车轮直径Φ350mm走行速度 9.52m/min走行方向微调手动操作中间罐横向微调行程±30mm车体运行距离±8000mm供电方式电缆卷筒操作方式固定操作箱1.2.3中间罐烘烤站结构型式烧嘴可垂直旋转升降80°烧嘴型式鼓风助燃的天然气火焰燃烧嘴烘烤温度 -25～1100℃烘烤时间 45～60min烧嘴数量 2个/台天然气压 0.2MPa空气压力 0.4MPa风机型号（2＃机配置） GY8-12-1 NO.6 右旋1.2.4 结晶器结构型式弧形铜管水套组合式外弧半径 6000mm断面尺寸 120×120mm 150×150mm Φ110-Φ160mm铜管长度方坯750mm，圆坯 800mm冷却水量 95立方米/小时水压 0.6MPa-0.8Mpa足辊水方坯角喷 120（4×4） 150（8×4）；圆坯Φ110-Φ160mm（6×3），Φ160-Φ180（8×3）喷嘴型号 3/8〞PZ2265QZ11.2.5结晶器振动装置结构型式四连杆短臂振动弧形半径 R6000mm振动方式正弦曲线振幅±3～±6mm(实际±5）频率 0～300Hz（可调）1.2.6二冷装置活动段结构型式弧形导架体气缸摆动驱动用气缸 S型尾部悬挂式气缸Φ160×750mm气缸工作压力 0.4-0.6MPa1.2.7.二冷装置固定1段结构型式带导向夹辊托辊固定式水冷弧形导向架夹辊Φ160×180mm夹辊最大辊面间距 200mm1.2.8二冷装置固定Ⅱ段同固定Ⅰ段1.2.9拉矫机1.2.9.1拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm 拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊两个上辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（JB/ZQ4181-97）规格Φ140/Φ100－320，Φ140/Φ100－520工作压力0－10MPa1.2.9.2辅助拉矫机2＃连铸机铸坯断面mm120×120mm 150×150mm Φ110-Φ160mm拉坯速度m/min0.3-5m/min开口度mm85-237拉矫辊直径×宽Φ350×250mm 个数5驱动辊上辊单辊驱动减速器型号F1212.1（上海新中专利）总速比430.25液压缸型号UY-TF/MI（ JB/ZQ4181-97）规格Φ140/Φ100－320工作压力0－10MPa1.2.10 蒸汽排出装置2＃连铸机配风机 Y4-73N010D－4 左风量 44004立方米/min1.2.11 引锭杆承放装置结构型式气缸驱动，四连杆摆动摆动距离（升高×距离） 80×260mm托架个数/流 8每流驱动气缸数 2气缸型号 2＃连铸机：SΦ200×250mm空气压力 0.4-0.6MPa1.2.12 引锭杆结构型式箱型对扣式半板簧引锭杆总长 111000mm节距 400mm插入结晶器长度 150mm引锭杆断面 145×143mm（150坯）115×113mm（120坯）Φ105（Φ110坯）Φ115（Φ120坯）Φ125（Φ130坯）Φ135（Φ140坯）Φ145（Φ150坯）Φ155（Φ160坯）1.2.13轨道1.2.13.1主要参数2＃机结构型式辊子双轴承支座，分组集中链条传动（辊径×辊身长）输出辊道Φ165×180 冷床区Φ220×200辊道运行速度32m/min冷床区32.17m/min减速机行星摆线针轮减速器BWD18-23-2.2 i=23冷床区辊道：XWD4-29-2.2i=29链条16A-1（GB1243.1-83）1.2.13.2辊道分组（每流）输出辊道分组编号辊道名称每组辊子数辊子编号辊距mm备注Ⅰ切前辊道41~4820水冷Ⅱ切后辊道68~12900Ⅲ输出辊道（一）613~18900Ⅳ输出辊道（二）419~22900Ⅴ输出辊道（三）523~279002＃机冷床区辊道Ⅰ328~3090030~31辊距1200Ⅱ431~341200Ⅲ335~3712001.2.14 双层翻转冷床（2＃机）铸坯定尺 2600mm-12000mm铸坯截面 20×120mm 150×150mm Φ110-Φ160mm铸坯翻转角度 90°液压缸（2个） Y-HGI-E100×380LEI-HL10T2系统最大压力 14MPa1.2.15横向移钢机横移铸坯重量 3200Kg横移速度 23m/min横移行程 6200mm减速器 ZS82.5-1-Ⅲ型 i=51.22制动器 YWZ300/25型配YT1-25 ZC/4电力液压推动器额定推力 250N额定行程 40mm制动瓦退距 0.7mm制动力矩 320Nm1.2.16 推钢机和冷床冷床尺寸长12005mm 宽 11350mm存放铸坯最大重量 42t推钢机行程 1000mm液压缸（2个） SDG-160/110-e型行程650mm系统最大压力 14MPa1.2.17 中间包倾翻装置（2＃机）倾翻速度 1.785rpm倾翻方向逆时针方向倾翻角度±180°行星减速器 NGW123-11 i=56输入1000r/min时允许输入功率7.5kw制动器 YT1-25电动液压推动器1.2.18 拉矫机干油润滑站（2＃连铸机）干油润滑泵（江苏启东润滑设备有限公司）型号 HA－Ⅲ1X公称压力 40MPa额定给油量 430ml/min电机功率 1.5kw贮油筒容积 60升电动加油泵（江苏启东润滑设备有限公司）型号 DJB-V70/860公称压力 3.15MPa额定给油量 70L/H电机功率 0.37kw贮油筒容积 200升润滑介质连铸机专用脂1.2.19 二冷活动段，气动阀门站分水滤气器 QSL-25 1MPa空气减压阀 QTY-25 1MPa压力表 Y-60ZT 0-1.6MPa油雾器 QIU-25 1MPa电控电器滑阀 K25D2-15-L1 直流24v消音器 XS-L15-L11.2.20二冷固定段气动阀门站压力 0.2~0.6MPa流量 0.13~0.15立方米/min减压阀 QTY－25 G1〞 1Mpa节流阀 L41H-25电控电气滑阀 k25D2－15－L1 DC24及以下项目1.2.20.1快速调压阀1/2〞 AR4000－04 烟台未来气动组件设备有限公司技术参数：进口压力 0.7~1.0MPa压力调节范围 0.05~0.6MPa输入压力波动 0.2MPa时输入压力波动＜0.02MPa压力变换时间 2~5秒1.2.20.2旋塞阀X13W-10 G1/2〞1.2.20.3压力表Y-100ZT 0~1.6MPa1.2.21火焰切割机型号：FGR3 方圆坯火焰切割车上海新中切割钢种：普碳钢、优质钢、低合金钢切割铸坯断面尺寸： 100×100 120×120 180×180 220×220 240×240 Φ100-Φ200mm铸坯最大拉速： 3.5m/min切割速度：300－450mm/min能源介质：乙炔、天然气、液化石油气、丙烷、丙烯、焦炉煤气等。
