丝印车间安全管理培训教材
丝印车间安全管理培训教材第一章：引言丝印车间作为一种特殊的印刷工艺，需要在操作过程中保证员工的人身安全以及车间设备的顺利运行。
本教材旨在提供丝印车间安全管理的相关知识，以帮助车间管理人员进行有效的培训和指导。
通过加强对员工的安全意识和操作规范的培训，可以减少潜在的安全隐患，提高工作效率。
第二章：安全意识培养1. 安全意识的重要性安全意识是预防事故发生的第一道防线，培养员工的安全意识是丝印车间安全管理的基础。
只有时刻保持对安全的高度警觉，才能有效预防事故的发生。
2. 安全意识培养方法- 定期组织安全知识培训，让员工了解安全管理的重要性和相关操作规程。
- 举办安全演习，模拟真实的事故场景，让员工学会正确的逃生和自救方法。
- 建立奖惩机制，激励员工自觉遵守安全规范，减少违规操作的发生。
第三章：丝印车间安全设施1. 灭火设备- 在车间内设置灭火器，并定期维护和更换。
- 布置灭火器的位置要明显易见，方便员工紧急灭火。
2. 紧急疏散通道- 车间内设置多个紧急疏散通道，保证员工在紧急情况下的迅速撤离。
- 通道口要保持畅通，不得堆放杂物。
第四章：机器设备操作安全规范1. 设备操作前的准备工作- 检查机器设备是否正常运行，存在异常情况要及时报修。
- 穿戴好个人防护装备，包括手套、头盔、眼镜等。
2. 操作注意事项- 熟悉机器设备的操作规程，遵守正确的操作流程。
- 严禁戴有松散物品进入操作区域，避免危险发生。
- 在操作中保持专注，切勿擅自调整设备参数。
第五章：化学品安全管理1. 化学品存放要求- 化学品需分类存放，避免不同性质物品混合存放引起意外事故。
- 存放区域要通风良好，远离明火和高温区域。
2. 化学品使用注意事项- 佩戴好个人防护装备，如手套、口罩等。
- 使用化学品时要注意防止其溅泼到皮肤或眼睛，如有意外情况要立即冲洗。
第六章：应急预案和演练1. 制定应急预案- 根据车间实际情况，制定详细的应急预案，明确各责任人的职责和应急措施。
丝网印刷培训
更换不同尺寸的电池片调整 （一）
一, 概述: 公司的电池片尺寸和形状差异很大(有 125/150/156,直角/小倒角/大圆角等), 生产 不同 尺寸的电池片时,必须对Baccini设备的机械位置/ 电气/软件作相应的调整设置.
更换不同尺寸的电池片调整 （二）
二, 调整步骤: 1, 机械位置: 1), 从上料开始到分类检测(包括烘箱)所有的行 走臂的间距要调整到相应的尺寸. 先松开固定螺钉, 根据行走臂上的标记和电池片,调整行走臂的间距 (比电池片尺寸大1--3毫米),然后旋紧螺钉. 2), 根据电池片尺寸选用相应的上料台用上料盒 和分类检测用下料盒.
据确认(Confirm) 和保存(Save data)后,所做调 整才有效.
网板校正步骤（六）
10、 Define search 9
11、Properties （属性）
网板校正步骤（七）
12、Acquire（获 取）
13、Next
网板校正步骤（八）
14、train 15、next 在图像显示界面中用绿色方框套住校正点,并调节绿色方框
力越小越好。 刮条深度参考值为 (-900~~ -1300)μm，刮条下降过深或压力过大，易碎片
和损坏网版，刮条下降深度不够或压力太小易印刷不良或粘版。
丝印参数调整原则（四）
四、 Advancement:(印 刷运行)
Printing Speed (印刷 速度) （150~~300） mm/s
Flood Speed (刮浆料 速度) （350） mm/s
2、关上所有的门使门锁 到位，确认急停按钮拉 出。
3、合上电源开关，等待 计算机和Baccini程序 自动运行；
丝印开机操作（二）
4、程序运行后按下 Auxiliaries辅助开 关(会有闪光)
丝印技术技巧培训资料

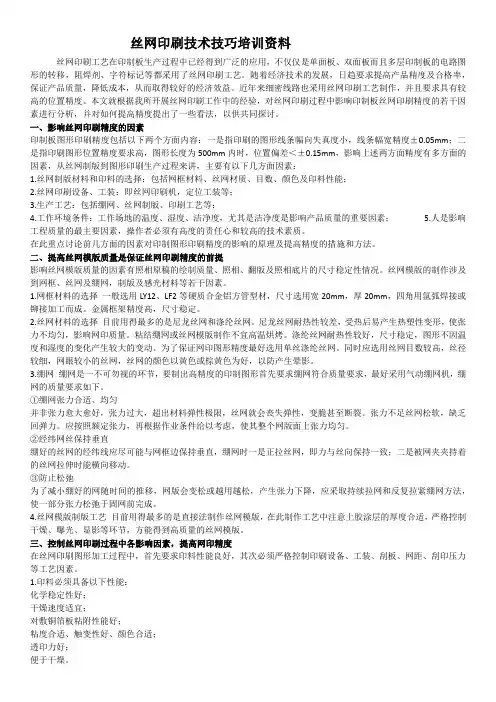

丝网印刷技术技巧培训资料丝网印刷工艺在印制板生产过程中已经得到广泛的应用，不仅仅是单面板、双面板而且多层印制板的电路图形的转移，阻焊剂、字符标记等都采用了丝网印刷工艺。
