模架计算书
柱模板支架计算书
1、柱模板支架计算书截面尺寸为1000mm×1000mm，柱高4.42m，每节模板高2.21m，采取分节浇筑混凝土，每节浇筑高度为2.21m，浇筑速度ν=2m3/h，浇筑时气温T=30℃，试计算确定柱箍尺寸、间距和模板截面。
①柱模受到的混凝土侧压力为：F k=0.22×25×200/（30+15）×1×1×2=34.56kN/m2。
F k=cγH=24×2.21=53.04kN/m2取二式之中较小值，F k=34.56kN/m2，并考虑倾倒荷载4kN/m2。
总侧压力 F k=34.56+4=38.56kN/m2。
②柱箍间距s计算：假定模板厚度为30mm，每块拼板宽100mm，则侧压力的线布荷载：q k=38.56×0.1=3.86kN/m，又两跨连续梁的挠度系数K f=0.521，得：S=（(9×103×1/12×100×303)/（4×0.521×3.86））=631mm据计算选用柱箍间距s=600mm＜631mm。
③柱箍截面计算：柱箍受到的侧压力F=34.56×1.2+4×1.4=47.07kN/m2，线布荷载q=47.07×0.6=28.2kN/m对于长边，假定设2根拉杆，两边悬臂150mm，则最大弯矩为：M max=（1-4λ2）qd2/8=（1-4（0.15/0.5）2）×28.2×0.52/8=0.564kN.m 长边柱箍截面抵抗矩W1=M max/f m=564000/13=43385mm3选用80mm×60mm（b×h）截面W1=48000mm3，符合要求。
对于短边，按简支梁计算，其最大弯矩为：M max=（2-η）qcl/8=（2-1000/1000）×28.2×1×1/8=3.53kN.m短边柱箍需要截面抵抗矩W2=M max/f m=3530000/13=271538mm3选用120mm×120mm（b×h）截面w=288000mm3大于271538mm3，符合要求。
建筑施工模板支架计算书

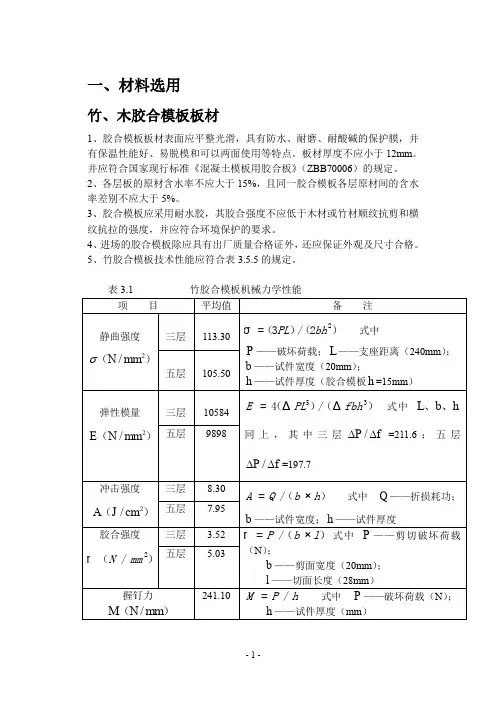

一、材料选用竹、木胶合模板板材1、胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并有保温性能好、易脱模和可以两面使用等特点。
板材厚度不应小于12mm。
并应符合国家现行标准《混凝土模板用胶合板》（ZBB70006）的规定。
2、各层板的原材含水率不应大于15%，且同一胶合模板各层原材间的含水率差别不应大于5%。
3、胶合模板应采用耐水胶，其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。
4、进场的胶合模板除应具有出厂质量合格证外，还应保证外观及尺寸合格。
5、竹胶合模板技术性能应符合表3.5.5的规定。
3.5.6 常用木胶合模板的厚度宜为12、15、18mm ，其技术性能应符合下列规定：1. 不浸泡，不蒸煮剪切强度： 1.4～1.8 N/mm 2；2. 室温水浸泡剪切强度： 1.2～1.8 N/mm 2；3. 沸水煮24 h 剪切强度： 1.2～1.8N/mm 2；4. 含水率： 5%～13%；5. 密度： 450～880（kg/m 3）。
6. 弹性模量： 4.5×103～11.5×103 N/mm 2。
3.5.7 常用复合纤维模板的厚度宜为12、15、18mm ，其技术性能应符合下列规定：1. 静曲强度：横向28.22～32.3N/mm 2；纵向52.62～67.21N/mm 2； 2. 垂直表面抗拉强度：大于1.8N/mm 2；3. 72h 吸水率： <5%；4. 72h 吸水膨胀率 <4%；5. 耐酸碱腐蚀性：在1%苛性钠中浸泡24h ，无软化及腐蚀现象；6. 耐水汽性能：在水蒸汽中喷蒸24h 表面无软化及明显膨胀。
7. 弹性模量： 大于6.0×103N/mm 2。
二、荷载及变形值的规定 2.1 荷载标准值2.1.1 恒荷载标准值应符合下列规定：1. 模板及其支架自重标准值（k G 1）应根据模板设计图纸计算确定。
高支模架体计算书
高支模架体计算书一、梁模板高支撑架计算；梁模板支架按断面最大400×1000的框架梁进行计算：模板支架搭设高度按最高点38.5米考虑；梁截面 B ×D=400mm ×1000mm ，龙骨采用50×80mm 木方，梁侧模方木间距250mm 。
梁支撑立杆的横距(跨度方向) l=0.75米，立杆的步距 h=1.50米，梁底水平横杆间距250mm ，采用48×3.0的钢管。
梁模板支撑架立面简图如下：``1、梁底模板传递给方木背楞的荷载计算梁底模板按三跨连续梁计算、板底设三道方木背楞，作用荷载包括梁900与模板自重荷载，施工活荷载。
自重荷载：模板自重 = 0.350kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
支模架（按折合高度计算）： 0.129kN/m；1.1、荷载计算：⑴、钢筋混凝土自重(kN/m)： q1 = 25.500×1.00×0.40=10.2kN/m⑵、模板自重线荷载(kN/m)：q2 = 0.35×(2×1.00+0.40)=0.84kN/m⑶、活荷载 (kN)：施工活荷载标准值 P1 = 2.5×0.400=1.0kN计算得出：均布荷载 q = 1.2×10.2+1.2×0.84= 13.248kN/m集中荷载 P = 1.4×1.0=1.40kN梁底模板受力计算简图如下：A经计算得到从左到右各支座力分别为N1= N4=1.8890kN； N2= N3=3.7786kN1.2、根据《混凝土结构工程施工及验收规范》的规定，立杆承受荷载N=1.1×(N1+ N2+N3+N4) =11.336kN1）立杆强度验算:每根立管支撑：48×3.0钢管要乘以折减系数0.90，则N= 0. 9×24 kN =21.6 kNN=11.336kN < 21.6KN(横杆步距为1500和立杆采用对接时，立杆允许的荷载21.6KN)满足要求。
盘扣式模板支架计算书
盘扣式梁底模板支架(梁板共用立杆)计算书一、参数信息和规范依据依据规范:《施工脚手架通用规范》GB55023-2022《钢结构通用规范》GB55006-2021《木结构通用规范》GB55005-2021《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021《建筑结构可靠性设计统一标准》GB50068-2018《建筑施工脚手架安全技术统一标准》GB51210-2016《施工脚手架通用规范》GB55023-2022《承插型盘扣式钢管支架构件》JG/T 503-2016《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:立杆钢管选择Q355,强度为300N/mm2水平杆钢管选择Q355,强度为300N/mm2,钢管强度折减系数取1.00,结构重要性系数取1.00；承载力设计值调整系数取1.00；考虑脚手架重复使用和折旧情况：立杆钢管强度设计值取300.0N/mm2，水平钢管强度设计值取300.0N/mm2。
模板支架搭设高度为11.7m，梁截面B×D=350mm×700mm，梁底立杆的纵距(跨度方向) l=0.90m，脚手架步距 h=1.50m，脚手架顶层水平杆步距 h'=0.00m，梁板共用立杆的横距为0.90m，纵距为0.90m，梁板共用立杆纵距为0.90m立杆钢管选择：φ48.00×3.20mm横杆钢管选择：φ48.00×3.20mm梁底增加2道承重立杆。
面板厚度15.00mm，剪切强度1.40N/mm2，抗弯强度17.00N/mm2，弹性模量9000.00N/mm2。
木方60×80mm，剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。
模板高支撑架计算书_最全
模板高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。
支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。
本计算书还参照《施工技术》2002.3.高支撑架设计和使用安全》，供脚手架设计人员参考。
一、参数信息: 1.脚手架参数 横向间距或排距(m):0.90；纵距(m):1.00；步距(m):1.50； 立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):6.00； 采用的钢管(mm):Φ48×3.5 ； 扣件连接方式:双扣件，扣件抗滑承载力系数:0.80； 板底支撑连接方式:方木支撑； 2.荷载参数 模板与木板自重(kN/m 2):0.350；混凝土与钢筋自重(kN/m 3):25.000； 楼板浇筑厚度(m):0.200；倾倒混凝土荷载标准值(kN/m 2):2.000； 施工均布荷载标准值(kN/m 2):1.000； 3.木方参数 木方弹性模量E(N/mm 2):9500.000；木方抗弯强度设计值(N/mm 2):13.000； 木方抗剪强度设计值(N/mm 2):1.300；木方的间隔距离(mm):300.000；木方的截面宽度(mm):80.00；木方的截面高度(mm):100.00；中隧一处工程部图2 楼板支撑架荷载计算单元 二、模板支撑方木的计算: 方木按照简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩I 和截面抵抗矩W 分别为: W=8.000×10.000×10.000/6 = 133.33 cm 3； I=8.000×10.000×10.000×10.000/12 = 666.67 cm 4；方木楞计算简图 中隧一处工程部1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q 1= 25.000×0.300×0.200 = 1.500 kN/m ；(2)模板的自重线荷载(kN/m):q 2= 0.350×0.300 = 0.105 kN/m ；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p 1 = (1.000+2.000)×1.000×0.300 = 0.900 kN ；2.强度计算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = q 1 + q 2 = 1.500+0.105=1.605 kN/m ；集中荷载 p = 0.900 kN ；最大变形 V= 5×1.605×1000.0004 /(384×9500.000×6666666.67) +900.000×1000.0003 /( 48×9500.000×6666666.67) = 0.626 mm ；方木的最大挠度 0.626 小于 1000.000/250,满足要求!中隧一处工程部三、木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P 取纵向板底支撑传递力，P = 1.926×1.000 + 1.260 = 3.186 kN ；支撑钢管计算简图 支撑钢管计算弯矩图(kN.m) 支撑钢管计算变形图(kN.m)支撑钢管计算剪力图(kN)最大弯矩 M max = 0.765 kN.m ；最大变形 V max = 1.769 mm ；最大支座力 Q max = 10.408 kN ；截面应力 σ= 0.765×106/5080.000=150.557 N/mm 2 ；支撑钢管的计算强度小于 205.000 N/mm 2,满足要求!支撑钢管的最大挠度小于900.000/150与10 mm,满足要求!四、扣件抗滑移的计算:按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN ，中隧一处工程部按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。
盘扣式板模板支撑计算书
盘扣式模板支撑计算书一、模板支架选型由于其中模板支撑架高3.6米，为确保施工安全，编制本专项施工方案。
设计范围包括：楼板，长*宽＝8m*8m，厚0.25m。
根据本工程实际情况，结合施工单位现有施工条件，3#和4#楼地下室区域选择盘扣式钢管脚手架作为模板支架的搭设材料，进行相应的设计计算。
二、搭设方案（一）基本搭设参数模板支架高H为3.6m，立杆步距h（上下水平杆轴线间的距离）取1.8m，立杆纵距la 取0.9m，横距lb取0.9m。
立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.2m。
整个支架的简图如下所示。
模板底部的方木，截面宽40mm，高80mm，布设间距0.2m。
（二）材料及荷载取值说明本支撑架使用Φ48 *3mm钢管，钢管壁厚不得小于3mm，钢管上严禁打孔；采用的扣件，应经试验，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
模板支架承受的荷载包括模板及支架自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等。
三、板模板支架的强度、刚度及稳定性验算荷载首先作用在板底模板上，按照"底模→底模方木/钢管→横向水平钢管→可调托座→立杆→基础"的传力顺序，分别进行强度、刚度和稳定性验算。
其中，取与底模方木平行的方向为纵向。
（一）板底模板的强度和刚度验算模板按三跨连续梁计算，如图所示:（1）荷载计算，按单位宽度折算为线荷载。
此时，模板的截面抵抗矩为：w＝1000?72/6=4.82?04mm3；模板自重标准值：x1＝0.3? =0.3kN/m；新浇混凝土自重标准值：x2＝0.25?4? =6kN/m；板中钢筋自重标准值：x3＝0.25?.1? =0.275kN/m；施工人员及设备活荷载标准值：x4＝1? =1kN/m；振捣混凝土时产生的荷载标准值：x5＝2?=2kN/m。
以上1、2、3项为恒载，取分项系数1.35，4、5项为活载，取分项系数1.4，则底模的荷载设计值为：g1 =(x1+x2+x3)?.35=(0.3+6+0.275)?.35=8.876kN/m；q1 =(x4+x5)?.4=(1+2)?.4 =4.2kN/m；对荷载分布进行最不利布置，最大弯矩取跨中弯矩和支座弯矩的较大值。
箱涵模板支架计算书
一、方案选择1、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。
2、支模架选择经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。
顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管ø48×上，水平钢管通过直角扣件把力传给立柱ø48×，立柱纵、横向间距均为500×500㎜，步距。
侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采用ø48×钢管，间距为400mm。
螺栓采用ø12，间距400mm。
满堂支架图如下：具体计算如下。
二、顶板底模计算顶板底模采用18mm厚胶合板，木楞采用50×100mm，间距为300mm。
按三跨连续梁计算1．荷载钢筋砼板自重：×25×=18KN/㎡（标准值㎡）模板重：×=㎡（标准值 KN/㎡）人与设备荷载：×=㎡合计：q=㎡2．强度计算弯矩：M==××=·mq: 均布荷载l：次楞木间距弯曲应力：f ==×106)/(×1000×182)= N/mm2M: 弯矩W: 模板的净截面抵抗矩，对矩截面为bh2b: 模板截面宽度，取1mh: 模板截面高度，为18mm因此f＜ N/mm2 ,符合要求。
3．挠度计算W==（×＋×3004）/(100××103×1000×183/12) ＜=㎜＜300/400=㎜,符合要求.q：均布荷载标准值E: 模板弹性模量，取×103I:模板的截面惯性矩，取三、顶板下楞计算楞木采用50×100mm，间距为300，支承楞木、立柱采用ø48×钢管，立柱间距为500mm。
移动模架计算书
目录1设计说明---------------------------------------------------------------------------------3 2设计依据---------------------------------------------------------------------------------3 3设计指标---------------------------------------------------------------------------------33.1 MZ800工作级别------------------------------------------------------33.2 安全系数--------------------------------------------------------------------------33.3 材料容许应力--------------------------------------------------------------------43.4 焊缝容许应力--------------------------------------------------------------------43.5 主梁刚度--------------------------------------------------------------------4 4MZ800设计荷载--------------------------------------------------------------------54.1 竖直荷载--------------------------------------------------------------------------44.2 水平荷载--------------------------------------------------------------------------6 5MZ800主梁设计计算-----------------------------------------------------------95.1主梁截面特性----------------------------------------------------------95.2导梁截面特性----------------------------------------------------------10 6主要工况的计算结果-------------------------------------------------------------126.1首跨浇筑砼时-----------------------------------------------------------126.2整机走行时--------------------------------------------------------------157 主梁(钢箱梁)计算---------------------------------------------------------------------167.1 主梁（钢箱梁）整体稳定性计算-----------------------------------------------167.2 主梁局部稳定性计算------------------------------------------------------------167.3 主梁接头设计计算---------------------------------------------------------------208 MZ800倾覆稳定性检算------------------------------------------------------------288.1 纵向倾覆稳定性检算------------------------------------------------------------288.2 横向倾覆稳定性检算------------------------------------------------------------289 MZ800纵横移结构设计计算-----------------------------------------------391 设计说明本移动模架是利用原江西省GZ20号公路桃木岭高架桥MZ850型移动模架造桥机改制，用于施工瓯江特大桥铁路客运专线32m简支箱梁。
箱涵模板支架计算书模板
箱涵模板支架计算书一、方案选择1、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。
2、支模架选择经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。
顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管ø48×3.5上，水平钢管通过直角扣件把力传给立柱ø48×3.5，立柱纵、横向间距均为500×500㎜，步距1.8m。
侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采用ø48×3.5钢管，间距为400mm。
螺栓采用ø12，间距400mm。
满堂支架图如下：具体计算如下。
二、顶板底模计算顶板底模采用18mm厚胶合板，木楞采用50×100mm，间距为300mm。
按三跨连续梁计算1．荷载钢筋砼板自重：0.6×25×1.2=18KN/㎡（标准值17.85KN/㎡）模板重：0.3×1.2=0.36KN/㎡（标准值0.30 KN/㎡）人与设备荷载：2.5×1.4=3.50KN/㎡合计：q=21.9KN/㎡2．强度计算弯矩：M==0.1×21.9×0.32=0.197KN·mq: 均布荷载l：次楞木间距弯曲应力：f ==(0.197×106)/(×1000×182)=3.64 N/mm2M: 弯矩W: 模板的净截面抵抗矩，对矩截面为bh2b: 模板截面宽度，取1mh: 模板截面高度，为18mm因此f＜13.0 N/mm2 ,符合要求。
3．挠度计算W==（0.677×(17.85＋0.3)×3004）/(100×9.5×103×1000×183/12) ＜=0.216㎜＜300/400=0.75㎜,符合要求.q：均布荷载标准值E: 模板弹性模量，取9.5×103I:模板的截面惯性矩，取三、顶板下楞计算楞木采用50×100mm，间距为300，支承楞木、立柱采用ø48×3.5钢管，立柱间距为500mm。
承插型盘扣式梁模板支架计算书
承插型盘扣式梁模板支架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为4.0m，梁截面B×D=300mm×600mm，立杆的纵距(跨度方向) l=1.20m，脚手架步距 h=1.50m，立杆钢管类型选择：B-LG-1000(Φ48×3.2×1000);横向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);纵向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);梁底增加2道承重立杆。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方40×80mm，剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
梁底支撑木方长度 1.20m。
梁顶托采用双钢管φ48×3.0mm。
梁底按照均匀布置承重杆2根计算。
模板自重0.30kN/m2，混凝土钢筋自重25.50kN/m3。
倾倒混凝土荷载标准值2.00kN/m2，施工均布荷载标准值4.50kN/m2。
扣件计算折减系数取1.00。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
承插型盘扣式梁模板支架计算书
承插型盘扣式梁模板支架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为4.0m，梁截面B×D=300mm×600mm，立杆的纵距(跨度方向) l=1.20m，脚手架步距 h=1.50m，立杆钢管类型选择：B-LG-1000(Φ48×3.2×1000);横向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);纵向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);梁底增加2道承重立杆。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方40×80mm，剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
梁底支撑木方长度 1.20m。
梁顶托采用双钢管φ48×3.0mm。
梁底按照均匀布置承重杆2根计算。
模板自重0.30kN/m2，混凝土钢筋自重25.50kN/m3。
倾倒混凝土荷载标准值2.00kN/m2，施工均布荷载标准值4.50kN/m2。
扣件计算折减系数取1.00。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
模板及支模架计算书
模板及支模架计算书一、荷载及荷载组合１、荷载计算模板及支架的荷载，分为荷载标准值和荷载设计值，后者是荷载标准值乘以相应的荷载分项系数得出的。
（1）荷载标准值模板工程的荷载标准值包括新浇混凝土自重、施工人员及设备荷载、振捣混凝土时产生的荷载和倾倒混凝土时产生的荷载，对柱、梁、墙等构件，还应考虑新浇混凝土对模板侧面的压力。
1）新浇混凝土自重标准值对普通钢筋混凝土，采用25N/m3，对其他混凝土，可根据实际重力密度确定。
2）施工人员及设备荷载标准值（表4—1）：施工人员及设备荷载标准值表4—13）振捣混凝土时产生的荷载标准值（表4—2）振捣混凝土时产生的荷载标准值表4—23）新浇筑混凝土对模板侧面的压力标准值——采用内部振捣器时，可按以下两式计算，并取其较小值：F=y c H （4—2）其中：F———新浇筑混凝土对模板的最大侧压力，KN/m2y c———混凝土的重力密度，KN/m2t0———新浇筑混凝土的初凝时间，h，可按实确定；缺乏试验资料时，可采用t0=200/（T+15）计算，T为混凝土的温度，0C V———混凝土的浇筑速度，一般取2m/hH———混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度，m β1———外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2β2———混凝土坍落度影响修正系数，当坍落度小于30时，取0.85；50—90mm时，取1.0；110—150mm时，取1.155）倾倒混凝土时产生的荷载（表4—3）倾倒混凝土时产生的荷载表4—3（2）荷载设计值荷载设计值为荷载标准值乘以相应的荷载分项系数，表4—4是荷载分项系数。
荷载分项系数表4—4２、荷载组合荷载组合表表4—5二、模板结构的强度和挠度要求目前施工现场的模板和大小楞以木模板为主，支架多采用钢管架。
其强度和钢度应满足表4—6的要求。
模板允许强度和允许刚度表4—6注：L0———模板的计算长度。
三、模板结构构件的计算理论1模板计算模板结构中的面板、大小楞等均属于受弯构件，而支架为受压构件，可按简支梁或连续梁计算。
完整版 模板支架计算书
模板支架计算书一、概况：现浇钢筋砼楼板，板厚（max=160mm），最大梁截面为300×600mm，沿梁方向梁下立杆间距为800mm，最大层高4.7m，施工采用Ф48×3.5mm钢管搭设滿堂脚手架做模板支撑架，楼板底立杆纵距、横距相等，即la＝lb＝1000mm，步距为1.5m，模板支架立杆伸出顶层横杆或模板支撑点的长度a＝100mm。
剪力撑脚手架除在两端设置，中间隔12m －15m设置。
应支3－4根立杆，斜杆与地面夹角450－600。
搭设示意图如下：二、荷载计算：1.静荷载楼板底模板支架自重标准值：0.5KN/m3楼板木模板自重标准值：0.3KN/m2楼板钢筋自重标准值：1.1KN/m3浇注砼自重标准值：24KN/m32.动荷载施工人员及设备荷载标准值：1.0KN/m2掁捣砼产生的荷载标准值：2.0KN/m2架承载力验算：大横向水平杆按三跨连续梁计算，计算简图如下：q作用大横向水平杆永久荷载标准值：qK1=0.3×1＋1.1×1×0.16＋24×1×0.16＝4.32KN/m作用大横向水平杆永久荷载标准值：q1＝1.2qK1＝1.2×4.32＝5.184KN/m作用大横向水平杆可变荷载标准值：qK2＝1×1＋2×1＝3KN/m作用大横向水平杆可变荷载设计值：q2＝1.4qK2＝1.4×3＝4.2KN/m大横向水平杆受最大弯矩M＝0.1q1Ib2+0.117q2Ib2=0.1×5.184×12+0.117×4.2×12=1.01KN/m抗弯强度：σ＝M/W＝1.01×106/5.08×103＝198.82N/m2＜205N/m2＝f滿足要求挠度：V＝14×（0.667q1＋0.99qK2）/100EI＝14×（0.667×5.184＋0.99×3）/100×2.06×105×12.19×104＝2.6mm＜5000/1000＝5mm滿足要求3.扣件抗滑力计算大横向水平杆传给立杆最大竖向力R=1.1q1Ib＋1.2q2Ib＝1.1×5.184×1＋1.2×4.2×1＝10.74KN＞8KN，不能滿足，应采取措施，紧靠立杆原扣件下立端，增设一扣件，在主节点处立杆上为双扣件，即R＝10.74KN ＜16KN，滿足要求。
800mm厚顶板模板支架计算书
800mm厚顶板模板支架计算书1 顶板厚0.8m处面板计算顶层顶板厚0.8m，面板为15mm厚多层板，计算按不利位置0.8m厚混凝土计算；面板支据0.2m；以最不利位置，0.8m高混凝土位置。
模板多层板（15mm厚）计算：底模采用满铺15mm多层板，取1米板宽验算，截面抗弯模量W＝1/6×bh2＝1/6×1000×152＝37500mm³，截面惯性矩I＝1/12×bh3＝1/12×1000×153＝281250mm4。
作用于15mm多层板的最大荷载：a、钢筋及砼自重取26kN/m3×0.8m（板厚）＝20.8kN/㎡；b、面板荷载取0.5kN/㎡；c、施工人员及设备荷载取3kN/㎡；d、振捣荷载取2kN/㎡；荷载组合：恒荷载分项系数取1.35，活荷载分项系数取1.4。
取1m宽的板为计算单元。
则q1＝（a+b+c+d）×1＝26.3kN/mq2＝[1.35×(a+b)+1.4×（c+d）]×1＝35.75kN/m面板按三跨连续梁计算，支撑跨径取l＝200mm。
图1-1 受力计算简图Mmax＝1/10×qmaxl2＝1/10×35.76×2002＝143040N·mm强度验算：最大弯应力σmax＝Mmax/W＝143040/37500＝3.81N/mm2＜fm＝13N/mm2故,强度满足要求。
挠度验算：l4/100EI最大挠度ωmax＝0.677q1＝0.677×26.3×2004/（100×6000×281250）＝0.17mm＜[ω]＝L/400＝200/400＝0.5mm 故，15mm多层板验算满足要求。
2 顶板厚0.8m处次龙骨计算顶层顶板厚0.8m，次龙骨最大跨度1.2m；次龙骨布置间距0.2m；次龙骨跨度1200mm；次龙骨选用85×85木方。
盘扣式满堂楼板模板支架计算书
盘扣式满堂楼板模板支架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《混凝土结构工程施工规范》(GB506666-2011)、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑结构荷载规范》(GB 50009-2012)等编制。
一、参数信息:楼板楼板现浇厚度为0.20米，模板支架搭设高度为3.00米，搭设尺寸为：立杆的纵距b=1.20米，立杆的横距l=1.20米，立杆的步距h=1.20米。
模板面板采用胶合面板，厚度为18mm，板底龙骨采用木方: 50×80；间距：300mm;托梁采用双楞设置，梁顶托采用10号工字钢。
采用的钢管类型为60×3.2，立杆上端伸出至模板支撑点长度：0.30米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元二、模板面板计算依据《混凝土结构工程施工规范》GB50666-2011,4.3.5和4.3.6计算。
面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板按照三跨连续梁计算。
使用模板类型为：胶合板。
(1)钢筋混凝土板自重(kN/m)：q11 = 25.100×0.200×1.200=6.024kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×1.200=0.420kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×1.200=3.000kN/m均布线荷载标准值为：q = 25.100×0.200×1.200+0.350×1.200=6.444kN/m均布线荷载设计值为：q1 = 0.90×[1.35×(6.024+0.420)+1.4×0.9×3.000]=11.231kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算M = 0.1q1l2 = 0.1×11.231×0.3002=0.101kN.mσ = M / W < [f]其中σ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取15.00N/mm2；经计算得到面板抗弯强度计算值σ = 0.101×1000×1000/64800=1.560N/mm2面板的抗弯强度验算σ < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值为设计值。
30m满堂红模架计算书
板模板(扣件钢管高架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
因本工程模板支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。
为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
一、参数信息1.模板支架参数横向间距或排距(m):0.90；纵距(m):1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):30.90；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板与木板自重(kN/m2):0.500；混凝土与钢筋自重(kN/m3):25.500；施工均布荷载标准值(kN/m2):2.000；3.材料参数面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量E(N/mm2):6000；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9000.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):30.00；木方的截面高度(mm):80.00；托梁材料为：钢管(双钢管) :Ф48×3.25；4.楼板参数楼板的计算厚度(mm):120.00；图2 楼板支撑架荷载计算单元二、模板面板计算模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为：W = 120×1.52/6 = 45 cm3；I = 120×1.53/12 = 33.75 cm4；模板面板的按照三跨连续梁计算。
模板支架计算
箱梁模板支架计算书弄广分离立交桥为3-22m等宽截面，根据箱梁截面特点，即取：一、横梁及实腹板段底模板支架计算计算参数:模板支架搭设高度为7.0m，立杆的纵距b=0.60m，立杆的横距l=0.90m，立杆的步距h=1.20m。
面板厚度12mm，剪切强度1.6N/mm2，抗弯强度18.0N/mm2，弹性模量9000.0N/mm2。
木方100×100mm，间距200mm，剪切强度 1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
梁顶托采用100×150mm木方。
模板自重0.50kN/m2，混凝土钢筋自重26.00kN/m3，施工活荷载2.50kN/m2。
采用的钢管类型为48×2.9。
1、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值q1 = 26.000×1.400×0.600+0.500×0.600=22.140kN/m活荷载标准值q2 = (0.000+2.500)×0.600=1.500kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.20×1.20/6 = 14.40cm3；I = 60.00×1.20×1.20×1.20/12 = 8.64cm4；(1)抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取18.00N/mm2；M = 0.100ql2其中q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×22.140+1.40×1.500)×0.200×0.200=0.115kN.m经计算得到面板抗弯强度计算值 f = 0.115×1000×1000/14400=7.963N/mm2面板的抗弯强度验算f < [f],满足要求!(2)抗剪计算[可以不计算]T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×22.140+1.4×1.500)×0.200=3.440kN 截面抗剪强度计算值T=3×3440.0/(2×600.000×12.000)=0.717N/mm2 截面抗剪强度设计值[T]=1.60N/mm2抗剪强度验算T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×22.140×2004/(100×9000×86400)=0.308mm面板的最大挠度小于200.0/400,满足要求!2、模板支撑木方的计算木方按照均布荷载计算。
碗扣钢管楼板模板支架计算书
碗扣钢管楼板模板支架计算书一、根据规范:《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-《建筑施工模板安全技术规范》JGJ 162-《建筑构造荷载规范》GB50009-《钢构造设计规范》GB50017-《混凝土构造设计规范》GB50010-《建筑地基基础设计规范》GB50007-《建筑施工木脚手架安全技术规范》JGJ 164-二、计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为6.5m，立杆旳纵距 b=1.20m，立杆旳横距 l=0.90m，立杆旳步距 h=1.20m。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
木方43×63mm，间距300mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
梁顶托采用100×100mm木方。
模板自重0.20kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用旳钢管类型为φ48.3×3.6。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵御距计算采用 W=π(D4-d4)/32D。
三、模板面板计算面板为受弯构造,需要验算其抗弯强度和刚度。
模板面板旳按照三跨持续梁计算。
静荷载原则值q1 = 25.100×0.130×1.200+0.200×1.200=4.156kN/m活荷载原则值 q2 = (0.000+2.500)×1.200=3.000kN/m面板旳截面惯性矩I和截面抵御矩W分别为:本算例中，截面惯性矩I和截面抵御矩W分别为:W = 120.00×1.50×1.50/6 = 45.00cm3；I = 120.00×1.50×1.50×1.50/12 = 33.75cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板旳抗弯强度计算值(N/mm2)；M ——面板旳最大弯距(N.mm)；W ——面板旳净截面抵御矩；[f] ——面板旳抗弯强度设计值，取13.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×4.156+1.40×3.000)×0.300×0.300=0.083kN.m 经计算得到面板抗弯强度计算值 f = 0.083×1000×1000/45000=1.837N/mm2面板旳抗弯强度验算 f < [f],满足规定!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×4.156+1.4×3.000)×0.300=1.654kN 截面抗剪强度计算值T=3×1654.0/(2×1200.000×15.000)=0.138N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足规定!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×4.156×3004/(100×9000×337500)=0.075mm 面板旳最大挠度不不小于300.0/250,满足规定!四、模板支撑木方旳计算木方按照均布荷载计算。
