64D半自动闭塞简介第一节半自动闭塞的定义及技术要求一、闭塞定义：为了保证区间列车运行的安全，在一个区间里只允许有一个列车运行；这种用信号和凭证来保证列车安全空间间隔制运行的技术方法称为闭塞。
二、闭塞的分类：目前使用的有：自动闭塞、自动站间闭塞、半自动闭塞，早期使用的有路签路牌闭塞等。
三、半自动闭塞的定义：半自动闭塞是以出站信号机的开放作为占用区间的凭证，列车出发后即自动关闭出站信号机。
办理闭塞手续、开放出站信号和确认列车的完整到达，均靠人工参与；列车的出发、到达，人工办理的信息均靠设备自动传递。
这种由人工办理、确认和设备自动传递信息共同完成闭塞作用的设备称为半自动闭塞。
四、继电半自动闭塞的定义：主要用继电器电路完成半自动闭塞技术要求的设备称为继电半自动闭塞。
五、继电半自动的分类：用于单线区段的64D、64Y，用于双线区段的64F；单线区段还有少量的D66型。
广泛使用的是64D半自动闭塞，目前我段管内半自动闭塞使用的是64D。
六、64D继电半自动闭塞的技术要求：1、只有区间在空闲状态，由发车站发出请求发车信号，并收到接车站同意接车信号之后，发车站的闭塞机才能开通；出站信号才能开放。
接车站发出同意接车信号后，闭塞机即应处于闭塞状态。
2、列车出发以后，进入发车站轨道电路（半自动闭塞用），出站信号机必须自动关闭（与电气集中结合后，出站信号机的关闭时机为列车压入发车进路），这时发车站闭塞机应处于闭塞状态。
3、列车整列进入接车站并出清轨道电路，接车进路解锁后，才能使用复原按钮办理到达复原手续，使闭塞机复原。
4、闭塞机开通后，出站信号机开放前，发车站可以取消闭塞（接车站不可以取消）；但出站信号机开放后，要取消闭塞，为防止列车已经行驶在无法检查的危险区段时，错误地办理取消手续，必须先关闭出站信号机，再严格按照特定的手续，办理取消手续。
5、闭塞机开通后，发车站的出发信号机和接车站的进站信号机开放前，经双方联系认可，可以利用正线进行调车作业。
64D半自动闭塞原理演示课件
1.轨道电路
64D型继电半自动闭塞，在每个车站 两端进始信号机的内方需装设 一段不小于25m的轨道电路。其作用，一是监督列车的出发；使发车 站闭塞机闭塞，二是监督列车的到达；然后由接车站值班员办理到达 复原。由于这两个作用(尤其是第一个作用)的重要性，轨道电路的动 作直接影响行车安全，所以要求轨道电路不仅能稳定可靠地工作，而 且要能满足“故障一安全”的要求。
继电半自动闭塞的发车轨道电路应采用闭路式。因为当轨道电路发 生断线或瞬间断电等故障时，轨道继电器衔铁落下，使闭塞机处于闭 塞状态。而继电半自动闭塞的接车轨道电路应采用开路式。因为，当 发生断线或瞬间断电故障时，轨道继电器不动作，不会使闭塞机构成 虚假到达，单线继电半自动闭塞区段由于接、发车轨道电路是共用的， 故采用闭路式为好。
区间才能解除闭塞。
二、半自动闭塞的技术要求 为了保证行车安全，提高运输效率，方便使用和经济，对单线继电半自动闭塞提出
以下技术要求； (一)保证行车安全方面 1．单线继电半自动闭塞，只有在区间空闲时，由发车站发出请求发车信号，并收到
接车站的同意接车信号之后，发车站的闭塞机才能开通，出站信号机才能开放。接车 站发出同意接车信号后，闭塞机应处于闭塞状态。 2.当列车出发进入发车轨道电路区段时，双方站的闭塞机均处于闭塞状态。 3．列车到达接车站，进入并出清轨道电路区段，接车进路解锁并办理到达复原后， 才能使双方站的闭塞机复原。 4．闭塞机处于闭塞状态后，在接车站未发送到达复原信号或事故复原信号之前，当 发生各种故障或错误办理时，均不能使接车站闭塞机复原，更不能使发车站闭塞机开 通。 5．发车站闭塞机开通并开放出站信号后，如果轨道电路发生故障，应使双方站闭塞 机处于闭塞状态，列车到达接车站，如果轨道电路发生故障，允许使用事故按钮办理 事故复原。 6．继电半自动闭塞专用的轨道电路，其长度不少于25m。半自动闭塞专用的轨道电 路最好能避免人为无意分路的障碍。 7．继电半自动闭塞的外线，任何一处发生断线、接地、混线、混电以及外电干扰故 障时，或错误办理时，均应保证闭塞机不能错误开通。 8．继电半自动闭塞与站间闭塞电话共用外线时，应保证电话振铃电流不干扰闭塞机 的正 常运用；使用闭塞机时也不应降低通话质量和影响振钟信号。
64型半自动闭塞

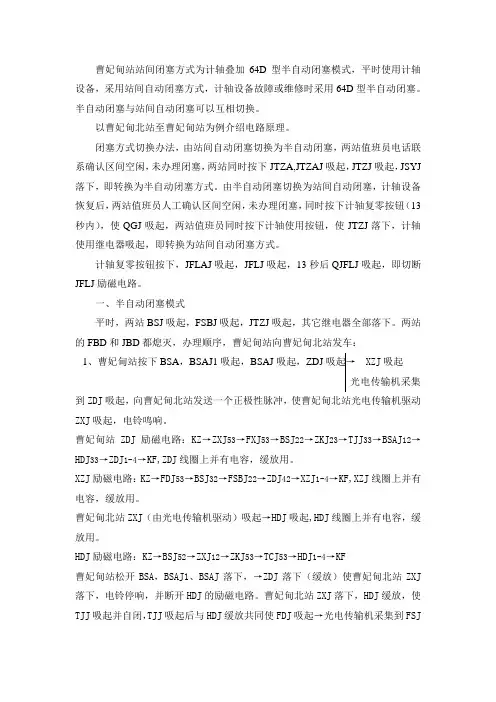

曹妃甸站站间闭塞方式为计轴叠加64D型半自动闭塞模式，平时使用计轴设备，采用站间自动闭塞方式，计轴设备故障或维修时采用64D型半自动闭塞。
半自动闭塞与站间自动闭塞可以互相切换。
以曹妃甸北站至曹妃甸站为例介绍电路原理。
闭塞方式切换办法，由站间自动闭塞切换为半自动闭塞，两站值班员电话联系确认区间空闲，未办理闭塞，两站同时按下JTZA,JTZAJ吸起，JTZJ吸起，JSYJ 落下，即转换为半自动闭塞方式。
由半自动闭塞切换为站间自动闭塞，计轴设备恢复后，两站值班员人工确认区间空闲，未办理闭塞，同时按下计轴复零按钮（13秒内），使QGJ吸起，两站值班员同时按下计轴使用按钮，使JTZJ落下，计轴使用继电器吸起，即转换为站间自动闭塞方式。
计轴复零按钮按下，JFLAJ吸起，JFLJ吸起，13秒后QJFLJ吸起，即切断JFLJ励磁电路。
一、半自动闭塞模式平时，两站BSJ吸起，FSBJ吸起，JTZJ吸起，其它继电器全部落下。
两站的FBD和JBD都熄灭，办理顺序，曹妃甸站向曹妃甸北站发车：1、曹妃甸站按下BSA，BSAJ1吸起，BSAJ吸起，ZDJ吸起→XZJ吸起光电传输机采集到ZDJ吸起，向曹妃甸北站发送一个正极性脉冲，使曹妃甸北站光电传输机驱动ZXJ吸起，电铃鸣响。
曹妃甸站ZDJ励磁电路：KZ→ZXJ53→FXJ53→BSJ22→ZKJ23→TJJ33→BSAJ12→HDJ33→ZDJ1-4→KF,ZDJ线圈上并有电容，缓放用。
XZJ励磁电路：KZ→FDJ53→BSJ32→FSBJ22→ZDJ42→XZJ1-4→KF,XZJ线圈上并有电容，缓放用。
曹妃甸北站ZXJ（由光电传输机驱动）吸起→HDJ吸起,HDJ线圈上并有电容，缓放用。
HDJ励磁电路：KZ→BSJ52→ZXJ12→ZKJ53→TCJ53→HDJ1-4→KF曹妃甸站松开BSA，BSAJ1、BSAJ落下，→ZDJ落下（缓放）使曹妃甸北站ZXJ 落下，电铃停响，并断开HDJ的励磁电路。
