电子海图系统介绍
电子海图简介
电子海图简介目前能查询到的最早的电子海图系统出现在1979年。
在80年代初，人们主要是从事电子海图系统的研制和试用；到了90年代，关于电子海图系统的讨论（包括争论）以及相应的国际规范相应出台。
这一时期的一款名位Chart Plotter的设备，实际上是GPS液晶屏幕在显示本船位置的同时显示简单的岸线和水深。
Chart Plotter可以看作是电子海图的雏形或前身，目前国外许多人仍把电子海图系统称为Chart Plotter。
实际上，电子海图系统的英文为Electronic Chart System，简称为ECS，它的功能比Chart Plotter要完善得多。
一种功能更加完备、并可取代纸海图的系统称为“电子海图显示与信息系统”，英文缩写为ECDIS。
根据1995年The Future of Electronic Charts in Merchant Ships统计，当时使用Chart Plotter和ECS 的各类船舶有20万艘之多。
与此相适应，在90年代研制或生产ECS/ECDIS的厂商和单位也迅速增加，据《1999年ECS/ECDIS》指南列出的电了海图产品名录，以及近几年出现在各类航海杂志上的广告，参与研制或生产电子海图的厂商和单位有几百家之多。
电子海图之所以在海事界引起高度重视，是因为它具有传统纸海图无法比拟的优点。
一套性能完善的电子海图系统可以进行航线辅助设计、船位实时显示、航向航迹监测、航行自动警报（如偏航、误入危险区等）、“黑箱”自动存储本船航迹和ARPA目标、历史航程重新演示、快速查询各种信息（如水文、港口、潮汐、海流等）、船舶动态实时显示（如每秒刷新船位、航速、航向等），与其它航海仪器（如GPS、电罗经、计程仪、雷达、Navtex、AIS 等）进行数据与信息交流，将雷达/ARPA捕捉到的目标船动态叠显在海图上，与电子海图系统相配的雷达信号综合处理卡可直接处理和显示来自雷达天线的视频信号，自动生成若干类型的搜救（SAR）航线、海图手动改正或编辑，海图自动改正（数千幅海图的改正只需几分钟）……随着电子海图的数量和种类不断增长，电子海图的规范化问题一直是国际组织和各国政府部门所讨论的焦点。
电子海图
3．电子海图显示和信息系统的基本组成部分 ． 1）中央数据处理和控制器 ） 2）输入装置 ） 3）输出装置 ） 4）电子海图数据库及其他数据库存储装置 ） 5） 5）外围设备 外围设备包括船上所装备的各种基本航行设备、助航设施、 外围设备包括船上所装备的各种基本航行设备、助航设施、报 警系统等，其功能除了正常航行所需的功能外， 警系统等，其功能除了正常航行所需的功能外，还具有下列 功能： 功能： （1）为本系统提供各种航行信息； ）为本系统提供各种航行信息； （2）显示各种经中央处理器和控制器输出的计算结果、电子 ）显示各种经中央处理器和控制器输出的计算结果、 海图、视觉和语音报警、自动操船信息等。 海图、视觉和语音报警、自动操s ENC SENC
船舶
ENC Updates ENCDB 发布ENC 发布 的当局（ 的当局（ 地区协调 中心） 中心）
ENCD
ENCD
ENCD 国家水道 测量机构
ECDB
ECDB
ECDB
2）缺点 ） （1）电子海图与纸质海图一样需要进行改正。 ）电子海图与纸质海图一样需要进行改正。 （ 2） 一些国家的许多公司自行研制出的电子海图 ， 从安全出发 ， ） 一些国家的许多公司自行研制出的电子海图， 从安全出发， 在法律上如何对待电子海图的制作与使用还需研究。普遍认为， 在法律上如何对待电子海图的制作与使用还需研究。普遍认为， 应由国家航道测量机构提供资料，进行质量与安全方面的监督， 应由国家航道测量机构提供资料，进行质量与安全方面的监督， 并对产品负有责任。 并对产品负有责任。 （3）尚需国际间进行研究、协商、解决电子海图的性能标准 ）尚需国际间进行研究、协商、 硬件设备环境的通用性标准及使用软件的规范化。 化、硬件设备环境的通用性标准及使用软件的规范化。 3）电子海图具有的功能 ） （1）航线设计； ）航线设计； （2）航行监视； ）航行监视； （3）异常情况的指示、预测和报警等； ）异常情况的指示、预测和报警等； （ 4）按照各种国际标准和使用者的要求显示并记录各种航行信 ） 息。
航海仪器电子海图功能与应用课件
注意数据安全与保密
确保电子海图数据的保密性和完整性 ，防止未经授权的访问和篡改。
在使用和传输电子海图数据时，采取 必要的安全措施，防止数据泄露和损 坏。
熟悉电子海图的操作与使用
熟练掌握电子海图的界面和功能，了解各个按钮、菜单和工 具栏的作用。
在使用电子海图之前，了解其性能、精度和局限性，以便正 确使用和信赖电子海图提供的信息。
重要原因之一。
04
航海仪器电子海图的应用场 景
商船航行
导航与定位
电子海图为商船提供精确的导航和定位信息，帮 助船员避开危险区域，确保安全航行。
航线规划
船员可以利用电子海图进行航线规划，优化航程 ，减少油耗和航行时间。
气象信息显示
电子海图可以实时显示气象信息，如风向、风速 、海浪等，帮助船员做出应对措施。
，提供全面的航行环境信息。
可视化功能强大，可以通过图形 、图表、动画等多种方式展示航 行信息，方便用户理解和使用。
丰富的信息和可视化功能有助于 提高航行的决策效率和准确性，
降低航行风险。
方便的更新与维护
电子海图可以通过在线更新或 离线数据包更新等方式，方便 快捷地获取最新地图和航行信 息。
维护成本相对较低，不需要频 繁更换纸质海图，节省了大量 人力和物力成本。
航迹回放
电子海图能够记录航行过 程中的航迹，方便航海者 对航行过程进行回溯和分 析。
航路优化
根据实时环境和气象信息 ，电子海图能够为航海者 提供航路实时监控船 舶的航行状态和位置，确 保航行安全。
自动预警
当船舶接近危险区域或与 其他船舶发生碰撞时，电 子海图能够自动发出预警 提示。
气象信息接收功能
气象信息接收
电子海图能够接收气象信息，如 风速、风向、温度、湿度等，为
电子海图系统
附件四给出了ECDIS在完成计划航线设计和航路监视期间 应自动检测到的特殊地理区域；
附件五给出了ECDIS的报警及指示的形式和内容； 附件6列出了对ECDIS后备装置的要求
1.2 ECDIS性能标准
根据该标准：如果有适当的备用配置 ECDIS便可以满足SOLAS公约第5章19和 27条关于海图配置的要求，即可以取代纸 质海图。但如果工作在RCDS模式，不能取 代纸质海图。
2.2 电子海图显示与信息系统系统 （ECDIS）
（2）ECDIS的组成： 硬件部分 图形显示器用于显示电子海图，其尺寸、颜色和分辩率应符合IHO
S-52的最低要求，即有效画面最小尺寸应为350x270mm，不少于 64种颜色，像素尺寸小于0.3mm。在进行航路监视时显示海图的有 效尺寸至少应为270mmx270mm（IMO ECDIS 性能标准的要求）。 文本显示器用于显示航行警告、航路指南、航标表等航海咨询信息， 其尺寸应不小于14寸，支持24x80字符显示。 利用打印机可实现电子海图和航行状态的硬拷贝，以便事后分析。 VDR按国际海事组织的要求记录航行数据。 外部接口一般是含有CPU的智能接口，保证从外部传感器接收信息 （包括GPS、LORAN-C、罗经、计程仪、风速风向仪、测深仪、 AIS、雷达/ARPA、卫星船站、自动舵等设备的信息）并按照一定的 调度策略向主机发送这些信息。通过船用通信设备（如INMARSATC）不仅自动接收ENC的改正数据，实现电子海图的自动改正；而且 还可接收其他诸如气象预报数据等。
内部接口应包括图形卡、语音卡、硬盘和光盘控制卡等。 以光盘或软盘为载体的ENC及其改正数据，以及用于测试 ECDIS性能的测试数据集可通过内部接口直接录入硬盘，船 舶驾驶员在电子海图上所进行的一些手工标绘、注记，以及 电子海图的手工改正数据的输入等可通过键盘和游标实现。 同喇叭相连接的语音卡，以实现语音报警。
AIS电子海图水域船舶监控系统
AIS电子海图水域船舶监控系统第一章、前言随着现今航运事业的蓬勃发展，水上交通状况日益复杂，各个海区和港口的船舶数量逐年大幅上升，这就要先进的水域监控技术提供更有效的安全保障。
继雷达和ARPA之后，AIS海图电子信息是船舶监控管理又一项十分重要的技术，它能够综合水域地理信息，AIS船舶信息反应出所监控水域的船只连续位置以及相关的水域信息，对船舶进行监控，帮助船舶防范各种险情，保障航行的安全性。
1.1电子海图信息系统(Electronic Chart Display amp Information System)基于统一的电子海图国际标准的目的，国际海事部门各组织逐步开始了对电子海图技术进行标准化研究，逐步确立了电子图示及其信息系统(ECDIS)的相关国际标准。
国际海道测量组织(IHO)先后推出海图内容与显示规范(S-52)和海图数据传输交换标准(S-57)这两个标准，确立了基本电子海图的国际规范。
1.2AIS信息系统(Automatic Identification System)国际海事组织（IMO）规定，2002年7月1日至2008年7月1日航行在国际航线300总吨以上的船舶和公约国航行于国内航线500总吨以上的船舶，分阶段执行配备船舶自动识别系统设备，AIS在船舶的强制安装，对于确保水上交通运输安全，促进水上交通运输事业的发展都具有极其重要的意义。
AIS和电子海图技术的结合是水域船舶监控管理的发展方向。
电子海图动态可视化的显示AIS数据信息，包括水域中AIS船舶的经纬度信息、航向航速以及MMSI号等静态信息，同时还将ASI报文无偏差的转换成为地理数据，使得AIS动态航行信息完全的融入到电子海图中。
第二章、AIS电子海图水域船舶监控系统架构2.1.1 系统网络拓扑图AIS 船台AIS 船台AIS船台串口服务器图2.1AIS 电子海图水域船舶监控系统架构图如上图所示，AIS 接收机从基站接收AIS 报文，通过RS232将报文传输给串口服务器。
航海学(8)(电子海图)
和传递。
三、主要电子海图提供商
1.英国水道测量局
2.挪威C-MAP公司
3.英国船商有限公司
4.德国Seven
CS公司 5.中国人民解放军海军司令部航海保证部
2.电子海图显示与信息系统的功能
⑴海图显示
⑵海图作业 ⑶海图改正 达信息处理
⑺航路监视 ⑻航行记录
2.电子海图显示与信息系统的主要优点
⑴海图信息的选择显示
⑵海图改正简单易行
⑶海图附加资料的提供 ⑷船舶驾驶自动化水平的提高 ⑸提高航行安全性 ⑹海图数据存储在磁盘或光盘中，易于保管

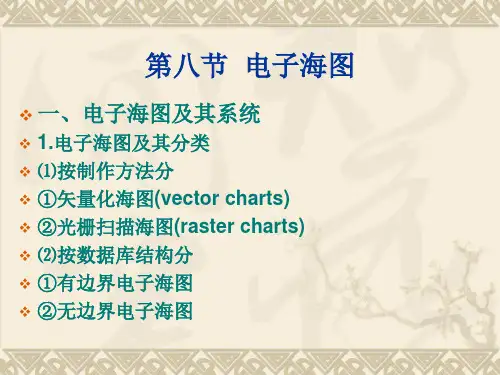

第八节 电子海图
一、电子海图及其系统
1.电子海图及其分类 ⑴按制作方法分 ①矢量化海图(vector charts) ②光栅扫描海图(raster charts) ⑵按数据库结构分 ①有边界电子海图 ②无边界电子海图
2.电子海图系统(Electronic Chart System,ECS) 是一种集成式的导航系统，它在使用电子海图的基 础上，完成综合的船舶驾驶任务。 3.国际标准与规定 ⑴国际水道组织(IHO)关于电子海图及系统标准 ①关于ECDIS的海图内容与显示方面的规定(S-52) ②数子化水道测量数据的传送标准(S-57) ③数据保护方案(S-63) (2)国际海事组织(IMO)制定ECDIS性能标准 (3)国际电工委员会(IEC)制定ECDIS硬件性能和测试 标准
二、电子海图显示与信息系统(ECDIS)
1.电子海图显示与信息系统的组成P59
⑴硬件部分:符合S-52标准要求的船用计算机系统。 ⑵软件构成
电子行业电子海图系统XXXX
电子行业电子海图系统XXXX概述电子海图系统是电子行业中的重要应用系统之一，它通过收集、整理和展示海洋环境相关的大量数据，为航海人员提供准确、实时的海洋信息。
本文将介绍电子行业电子海图系统XXXX的主要功能、特点和应用领域。
功能1. 海图展示电子海图系统XXXX使用先进的地理信息系统（GIS）技术，能够将各种海图数据以可视化形式展示出来。
用户可以根据需要选择不同的图层、显示不同的信息，快速了解目标海域的地理环境。
2. 实时数据更新电子海图系统XXXX通过与各个数据源进行实时连接，可以及时获取最新的海洋环境数据。
这些数据包括海洋气象、海洋动力学、海洋生物等方面，能够帮助航海人员及时了解目标海域的动态变化。
3. 航线规划电子海图系统XXXX提供了强大的航线规划功能，用户可以根据目标、起点、终点等参数进行航线计算。
系统会综合考虑船舶的速度、绕行障碍物的需求等因素，给出最佳航线方案。
同时，系统还会提供航行过程中的预警信息，帮助航海人员做好风险控制。
4. 船舶监控电子海图系统XXXX可以通过与船舶的通信设备进行连接，实时监控船舶的位置、状态等信息。
船舶监控模块可以提供船舶的轨迹回放、航行速度、目标航线等信息，帮助航海人员随时了解船舶的位置和运行状况。
5. 预警与报警电子海图系统XXXX可以根据海洋环境数据和船舶监控数据，进行智能分析和判断，发现潜在的风险和危险。
一旦发现异常情况，系统会及时发出预警或报警信息，通知相关人员做出应对。
特点1. 实时性电子海图系统XXXX的数据更新和船舶监控都是实时进行的，保证了用户获取的信息的及时性和准确性。
航行人员可以根据最新的海洋环境数据和船舶状态，做出准确的决策和规划。
2. 可视化展示电子海图系统XXXX使用直观的图形界面，将复杂的海洋环境数据以可视化的方式展示出来。
用户可以通过查看地图、图表、动画等形式，更好地了解和掌握目标海域的情况。
3. 智能分析电子海图系统XXXX通过引入和机器学习算法，对海洋环境数据和船舶状态进行智能分析。
电子海图
电子海图理论课一：电子海图与电子海图系统1.1 电子海图定义与种类矢量电子海图Vector chart是指以矢量形式（也就是通常所说的图形方式）表示的数字海图。
数字化的海图信息分类存储，可以查询任意图标的细节（如灯标的位置、颜色、周期等），海图要素分层显示，使用者可以根据需求选择不同层次的信息量（例如只显示小于10米的水深），能设置警戒区、危险区的自动报警，还可以查询其他航海信息（如港口设施、潮汐变化、海流矢量等）。
有人把矢量海图称为“智能化电子海图”。
光栅电子海图是指以栅格形式（也就是通常所说的图像方式）表示的数字海图，国际标准的栅格电子海图被称为“Raster Navigational Chart（RNC）”目前世界上主要的RNC产品有：英国海道测量局（UKHO）生产的ARCS和美国国家海洋及大气管理局（NOAA）生产的RNC。
(1)光栅海图“忠实地”反映出纸海图上面所有的信息(如岸线、等高线、水深点、障碍物等)，并且色彩、符号与传统纸海图保持一致。
航海人员对这种海图很有熟悉感，对他们进行培训较容易，能较快掌握这种系统的使用方法。
(2)具有同纸海图一样的精度和可靠性，能完成标准导航任务，而且信息更多。
(3)光栅海图的数字信息文件是一种图像文件，形成过程简单、可行。
这些信息未经分门别类，因此不能对光栅海图进行查询式操作(如查询本船周围某一个距离内的危险物情况，本船周围水深情况等)。
(4)当加入其他信息时，图像变得杂乱无章。
(5)不能任意旋转海图方向，不能提供自动深度报警。
(6)一般比矢量海图占用空间大。
光栅电子海图矢量电子海图优点制作工艺简单、成本低存储量小、显示速度快、精度高、能够支持多种智能化功能缺点是纸质海图的翻版，不具有智能化制作工艺复杂、成本高作用和地位辅助地位，在没有矢量电子海图的海域作为补充使用主导地位电子航海图ENCIMO MSC 232（82）性能标准对ENC的定义为：“电子航海图（ENC）系指由政府，或政府授权的航道测量机构或其他相关政府机构发布的与ECDIS一起使用的数据库，其内容、结构和格式都已标准化，并符合IHO标准。
ECDIS
电子海图显示与信息系统（ ECDIS-Electronic Chart Display and InFORMation System） ECDIS是指符合有关国际标准的船用电子海图系统。
它以计算机为核心，连接定位、测深、雷达等设备，综合反映船舶行驶状态，为船舶驾驶人员提供各种信息查询、量算和航海记录专门工具。
ECDIS还可以与船舶自动控制系统连接，实现船舶的自动驾驶。
1995年11月IMO讨论通过了ECDIS的性能标准，此标准明文规定，ECDIS可以做为“1974海上人命安全公约（SOLAS）”所要求的纸海图的等价物，换言之，ECDIS可以取代传统的纸海图。
目前，能够提供符合国际标准的ECDIS的厂家不下十几家。
到目前为止还没有国产的符合国际标准的ECDIS产品。
IMO ECDIS performance standard states:“Electronic Chart Display and Information System (ECDIS) means a navigation information system which, with adequate back up arrangements, can be accepted as complying with the up to date chart required by regulationV/19 and V/27 of the 1974 Safety of Lives at Sea (SOLAS) Convention, by displaying selected information from a System Electronic Navigational Chart (SENC) with positional information from navigation sensors to assist the mariner in route planning and route monitoring, and by displaying additional navigation-related information if required.” (IMO Resolution A.817 (19))IMO SOLAS V/192.1 All ships irrespective of size shallhave:2.1.4 Nautical charts and nauticalpublications to plan and display theship’s route for the intended voyageand to plot and monitor positionsthroughout the voyage; an ElectronicChart Display and InformationSystem (ECDIS) may be accepted asmeeting the chart carriagerequirements of this subparagraph;2.1.5 Back-up arrangements to meetthe functional requirements ofsubparagraph 2.1.4, if this function is partly or fully fulfilled by electronic means.Suitable back-up arrangements are defined in Appendix 6 to resolution A.817(19), as amended, and for example include an appropriate folio of paper nautical charts or a second ECDIS system.IMO SOLAS V/27Nautical charts and nautical publications, such as Sailing Directions, Lists of Lights, Notices to Mariners, Tide tables and all other nautical publications necessary for the intended voyage, shall be adequate and up to date.Meeting carriage requirements with ECDISOnly a type approved ECDIS operating with up to date official ENCs and with appropriate back up may be used to replace all paper charts on a vessel.size shall have back-uparrangements to meet thefunctional requirementsof subparagraph 4 if thisfunction is partly or fullyfulfilled by electronicmeans. An appropriatefolio of paper nauticalcharts may be used as aback-up arrangement forECDIS. Other back-uparrangements for ECDISare acceptable.”Back-up“Adequate back-uparrangements should beprovided to ensure safenavigation in case of anECDIS failure. Facilitiesenabling a safe take-overof the ECDIS functionsshould be provided in order to ensure that an ECDIS failure does not result in critical situation. A back-uparrangement should be provided facilitating means for safe navigation of the remaining part of the voyage in caseof an ECDIS failure. It should be possible to operate ECDIS and all equipment necessary for its normalfunctioning when supplied by an emergency source. Changing from one source of power supply to another, or anyinterruption of the supply for a period of up to 45 seconds, should not require the equipment to be re-initializedmanually.”。
电子海图
海图种类
电子海图矢量化海图（Vector charts）：是将数字化的海图信息分类存储的数据库，使用者可以选择性的 查询、显示和使用数据，并可以和其他船舶系统相结合，提供诸如警戒区、危险区的自动报警等功能。
光栅扫描海图（Raster charts ）：通过对纸质海图的光学扫描形成的数据信息文件，可以看作是纸质海图 的复制品。因此，不能提供选择性的查询和显示功能。
1995年11月IMO讨论通过了ECDIS的性能标准，此标准明文规定，ECDIS可以做为“1974海上人命安全公约 （SOLAS）”所要求的纸海图的等价物，换言之，ECDIS可以取代传统的纸海图。1996年11月，IMO又增补了 ECDIS备用设备的条款。
1996年2月，IHO增补通过了关于电子海图内容、图标、颜色和ECDIS显示系统的规范，即S52（第五版）。
谢谢观看
矢量电子海图
矢量海图数据是海图数据的另一种形式，它可以把数字化的海图信息分类分层储存（例如可以只显示小于 10m的水深）。它包含图象文件和能够生成符号/点/线/文字以及颜色等要素的程序文件，这些程序文件可以改变 海图中的属性和要素。矢量海图是一种智能化的电子海图，驾驶员可以选择性的显示某些所需要的信息（例如港 口设施、潮汐变化、海流矢量等），矢量海图可以提供给驾驶员准确的物标间的距离，并能够设置警戒区、危险 区的自动报警。
发展历史
（1）纸质海图等同物，1970年代末到1984年，人们主要是想减少体积和减轻海图作业的劳动强度，因此， 仅仅是把纸质海图经数字化处理后存入计算机中。
（2）功能开拓阶段，到1986年，人们开始挖掘电子海图的各种潜能。如在电子海图上显示船位、航线设计， 显示船速、航向等船舶参数、报警等等。
（3）航行信息系统阶段，将电子海图作为航行信息核心，包括电子海图数据库的完善，与雷达、定位仪、计 程仪、测深仪、 GPS、VTS、AIS等各种设备和系统的接口和组合等等。多功能船用电子海图系统对保证船舶航行 安全所起的重要作用，得到了IMO和IHO(国际航道测量组织)以及众多航海专家的认可。1986年7月，IMO和IHO成 立了ECDIS协调小组，ECDIS各类标准和规范不断地建立和完善，各种性能优良的 ECDIS产品也不断地推陈出新。
电子海图应用系统
１．用连 该系统用于显示ＡＲＣ／ＩＮＦＯ系统格式的海图数据，如Ｃｏｖｅｒａｇｅ、Ｓｈａｐｅ文件等矢量数据结构，海 图要素分类分层组织，如控制点、居民地、助航设备等要素层，一共分为２９层，各要素层文件命名、 要素定义和要素组织等另有专文论述。系统最主要的功能是海图信息的查询，可进行模糊查询、逻 辑查询、属性表查询、最近点查询、半径查询和任意边界查询。通过查询的结果可以辅助决策，规 划航线等半智能工作，通过在图上标注符号．可以对决策起参谋作用。绘制出的作业底图可等同于 纸图。 ２．运行环境 系统运行于普通个人计算机上，对系统的硬件并无特别要求，但为了加快图形显示和查询的速 度，建议使用主频奔腾１００以上机器，１６ＭＢ以上内存，显示器分辨率６４０×４８０以上，有鼠标或 操纵杆。系统平台为ｗｉｎｄｏｗｓ９５系列，开发工具使用ＡｒｃＶｉｅｗ３．０、Ｖｉｓｕａｌ Ｂａｓｉｃ４．０和Ｄｅｌｐｈｉ２．０。
３２０
２．电子海图组织 中国海区海图通过二级索引组织，第一级索引为总图索引：可直接通过鼠标单击图上小比例尺 或黄海、渤海、东海和南海进入二级索引：四幅小比例尺海图１０１、１０２、１０３和１０４：黄海、渤海、 东海和南海的按图号分幅图。 进入二级索引后即可通过鼠标点击二级索引图上图幅示意打开相应 海图。也可咀通过选择图号图名直接打开海图。 如果在打开海图之前想要了解海图版权等方面的信息．可通过鼠标右键点击相应海图图幅来查 询该幅海图的说明信息。 ３．电子海图显示 通过二级索引或直接通过图名打开海图，即在系统的图面窗口显示相应海图的详细内容，相应 于数据的分层组织，海图显示也是分层的，每层要素通过编码赋予不同的海图符号使显示的海圈同 纸图并无太大差别。图层的显示或不显示可以直接控制，但更主要的是通过缩放的比例自动进行、 自动选取。例如在显示全图时就没有显示水深的必要，图面放大到一定的比例，水深等详细要素就 自动显示出来。 ４．电子海图查询 （１）模糊查询 所谓的模糊查询，就是键入关于要素不完全的信息来定位要素，比如在对话框中键入“九”字， 我们即可定位到九龙，此时图面自动移到以定位到的要素为中心的位置。并且查询到的要素高亮度 显示。 （２）逻辑查询 逻辑查询通过键入的逻辑表达式来定位要素，通过要素属性和逻辑运算符的选择构造一个逻辑 表达式，即可定位该类要素中符台逻辑条件的那个要素，同样图面自动移到以定位到的要素为中心 的位置。并且查询到的要素高亮度显示。 （３）最近要素查询 最近要素查询对海上航行和作战非常有用，用鼠标点击图面或键入经纬度值，井选择要查询的 要素类，即可查询到距离输入点最近的该类要素中那个要素。图面自动移到以定位到的要素为中心 的位置。并且查询到的要素高亮度显示。 ｆ４）半径查询
电子海图应用系统(“海图”相关文档)共6张
电子海图显示与信息系统是指一种有足够备用装置，符合经修正的1974年 SOLAS公约第V/27条要求的最新海图的航行信息系统，可有选择地显示系统电子航
海图（SENC）信息及航行传感器的位置信息，帮助用户进行航线设计和航 行监控，及显示其他相关航行信息。
4．电子海图的应用系统(大副)
系统电子航海图（System Electronic Navigationgal Chart,SENC)
4．电子海图的应用系统(大副)
电子海图应用系统是接收并显示电子海图数据，提供一定的功能 的软件或设备（包括软件和硬件）。电子海图应用系统的种类很
多，目前主要有电子海图显示与信息系统（ECDIS)、电子海图
系统（ECS）和光栅海图显示系统（RCDS)。
4．电子海图的应用系统(大副)
一、电子海图显示与信息系统（Electronic Chart Display and Information System，
（65）R光C栅D扫S的描海海图图变应向以显其示他会纸影质响海海图图的资比料例的尺读显取示，过分放大或缩小会严重降低RCDS的性能
4．电子海图的应用系统(大副)
（电4子）海海图图系上统的是特指征用不于能显被示简官化方或或移非除官以方满矢足量某电些子特海定图航或行光要栅求电，子如海雷图达数信据息库叠，加但不符合ECDIS相关国际标准的电子海图显示系统。
（系6统）电R子CD航S海的图海（图S变ys向te显m示El会ec影tro响ni海c N图a资vig料at的io读ng取al高指亮E显CD示IS安为全了等快深速线显或示水E深NC点，将ENC及其更新数据无损转换成制造商内部ECDIS格式后形成的数据库。
导航应用功能。
ECS可以使用非官方、非S-57格式的海图数据库，而ECDIS必须使用官方电子航海图(ENC)
ECDIS (2-2电子海图系统)解析
•传感器接口软件：与GPS、LORAN-C、罗经、计程仪、 风速风向仪、测深仪、AIS、雷达/ARPA、卫星船站、自 动舵等设备的接口软件，以及从这些传感器所读取的信息 的调度和综合处理软件。 •航路监视软件：计算船舶偏离计划航线的距离、检测航 行前方的危险物和浅水域、危险指示和报警等。 •航行记录软件：记录船舶航行过程中所使用的海图的详 细信息以及航行要素，实现类似“黑匣子”的功能。 •航海问题的求解软件：船位推算、恒向线和大圆航法计 算、距离和方位计算、陆标定位计算、大地问题正反解计 算、不同大地坐标系之间的换算、船舶避碰要素（CPA、 TCPA）计算等
电子海图系统
2.1 系统组成 2.2 传感器 2.3 ECDIS的网络组成
2.2.1 传感器的种类
船舶自动识别系统、Track Pilot航迹舵、AMWSS驾驶 台值班系统、Route Backup航线备份、GPS、风速仪、 测深仪、计程仪、电罗经、发动机控制系统、水温指 示器、报警器等。
电子海图系统
电子海图系统
2.1 系统组成 2.2 传感器 2.3 ECDIS的网络组成
2.1.1 硬件部分
ECDIS实质上是一个具有高性能的内、外部接口符合S52 标准要求的船用计算机系统。系统的中心是高速中央处 理器和大容量的内部和外部存储器。外部存储器的容量 应保证能够容纳整个ENC 、ENC改正数据和SENC。中央 处理器、内存和显存容量应保证显示一幅电子海图所需 时间不超过5秒。 内部接口应包括图形卡、语音卡、硬盘和光盘控制卡等。 以光盘或软盘为载体的ENC及其改正数据，以及用于测 试ECDIS性能的测试数据集可通过内部接口直接录入硬盘， 船舶驾驶员在电子海图上所进行的一些手工标绘、注记， 以及电子海图的手工改正数据的输入等可通过键盘和游 标实现。同喇叭相连接的语音卡，以实现语音报警。
第八章 电子海图显示与信息系统
TODAY
FUTURE
一、电子海图的定义和种类
电子海图是描述海域地理信息和航海信息的数字化产品。
光栅电子海图——
矢量电子海图——
光栅电子海图
• 定义：
– 以光栅形式表示的数字海图，通过对纸海图的一次性 扫描，形成单一的数字信息文件；是以像素点的排列 反映出海图中的要素，依靠眼睛识别航海要素。
P.C. MARITIME LTD.
SAINSEL SISTEMAS N. SEVEN-Cs (7Cs) SPERRY MARINE S.
PINPOINT SYST. INT.
SAM ELECTRONICS SHIP SYSTEMS AS STN ATLAS ELECTR.
RACAL DECCA
SIS - SEA INF. SYST. SIEMENS TELEFLEX MORSE EL.
RAYTHEON MARINE
SELESMAR SODENA TELKO A/S
TOKIMEC INC.
TRANSAS MARINE
TRESCO
XENEX NAVIGATION
3.光栅海图显示系统RCDS
• 定义：一种航行信息系统，它用来自航行传感器 的位置信息显示RNC来帮助航海人员计划航线和 监控航线，如有要求，还可以显示其他关于航行 的信息。 • 系统光栅航海图数据库（SRNC），与ECDIS类似， 为显示生成的海图和其他导航功能，RCDS通过适 当方式对RNC及更新数据进行格式转化后生成新 的数据库。
矢量电子海图
• 定义： – 以矢量形式表示的数字海图。 • 特点：
– – – – – – 每个要素是以几何图元的形式存储； 储存量小、显示速度快、精度高、支持智能化航海； 可查询任意图标的细节； 可根据需要选择不同层次的信息； 可设置自动报警； 可查询其他航海信息。
船载电子海图系统(E C S )概述
船载电子海图系统（E C S）概述“船载电子海图系统”是一套船用综合导航系统，集成了电子海图、GPS、AIS(Auto Identification System)、雷达/ARPA、电罗经、计程仪、自动舵、CDMA/GSM/GPRS等多种导航通讯设备，能够综合处理海上地理信息、本船航行状态信息、多种目标船动态信息、雷达图像信息、航行环境信息，具有完善的船舶导航、进出港引航、避碰辅助和航行管理功能。
有助于保障船舶航行安全和提高营运效率。
一、电子海图的发展史国际上电子海图研究始于70年代初，1993年国际海事组织(IMO)正式颁布了电子海图技术标准，使得电子海图可与使用了几百年并被国际法规认可的纸质海图等效，成为海事基础性资料。
电子海图的发展大致经历了三个阶段：(1)纸质海图等同物阶段。
1970年末到1984年，人们主要是想减轻海图作业的劳动强度，因此，仅仅是把纸质海图经数字化处理后存入计算机中。
(2)功能开拓阶段。
到1986年，人们开始挖掘电子海图的各种潜能，如在电子海图上显示船位、航线设计，显示船速、航向等船舶参数，报警等等。
(3)航行信息系统阶段，将电子海图作为航行信息核心，包括电子海图数据库的完善及与雷达、定位仪、计程仪、测深仪等各种设备和系统的接口和组合等等。
国际海事组织(IMO)和国际海道测量组织(IHO)于1986年成立了由多国专家组成的电子海图委员会，着手电子海图世界标准的研究。
1995年，IMO第十九届大会正式采纳了电子海图执行标准，从此电子海图的IMO性能标准被确定。
而IHO 先后于1987年和1992发布了专用出版物《ECDIS海图内容和显示规范》(即S-52篇)和《IHO数字海道测量数据传输标准》(即S-57篇)，并进行了多次修改，到1997年9月正式发行了S-57 V3.10格式，使它成为各国相关部门广泛采用的国际民用数字海图数据传输标准。
国际电工技术委员会(IEC)应IMO的要求也于1996年公布了IEC的电子海图性能标准，对于按照IMO和IHO的电子海图技术规范和标准研制的有关设备进行必要的性能测试和评定，IEC的这个标准已成为电子海图形式认可技术规范的开发基础。
