顶驱典型故障分析学习资料

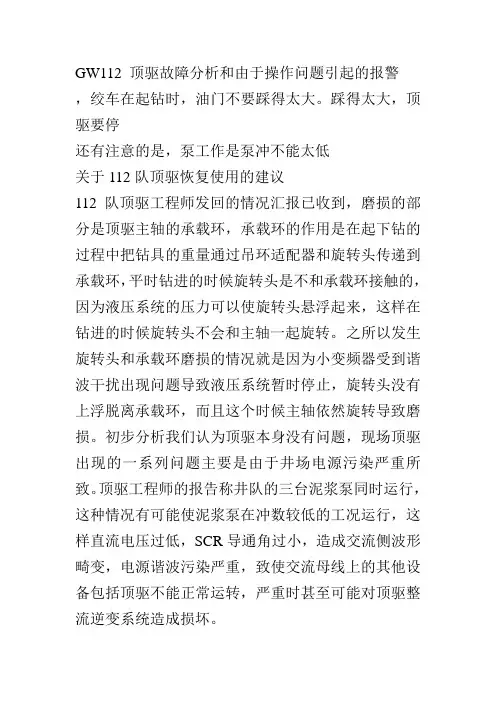

GW112 顶驱故障分析和由于操作问题引起的报警
GW112 顶驱故障分析和由于操作问题引起的报警，绞车在起钻时，油门不要踩得太大。
踩得太大，顶驱要停还有注意的是，泵工作是泵冲不能太低关于112队顶驱恢复使用的建议112队顶驱工程师发回的情况汇报已收到，磨损的部分是顶驱主轴的承载环，承载环的作用是在起下钻的过程中把钻具的重量通过吊环适配器和旋转头传递到承载环，平时钻进的时候旋转头是不和承载环接触的，因为液压系统的压力可以使旋转头悬浮起来，这样在钻进的时候旋转头不会和主轴一起旋转。
之所以发生旋转头和承载环磨损的情况就是因为小变频器受到谐波干扰出现问题导致液压系统暂时停止，旋转头没有上浮脱离承载环，而且这个时候主轴依然旋转导致磨损。
初步分析我们认为顶驱本身没有问题，现场顶驱出现的一系列问题主要是由于井场电源污染严重所致。
顶驱工程师的报告称井队的三台泥浆泵同时运行，这种情况有可能使泥浆泵在冲数较低的工况运行，这样直流电压过低，SCR导通角过小，造成交流侧波形畸变，电源谐波污染严重，致使交流母线上的其他设备包括顶驱不能正常运转，严重时甚至可能对顶驱整流逆变系统造成损坏。
鉴于以上情况，我们建议：1. 尽快将顶驱放到钻台通电测试。
首先测试液压系统的系统压力，如能达到2000PSI，看吊环适配器（旋转头）能否浮起。
如能浮起则进行下一步。
2. 以各种转速旋转主轴，观察主机有没异常，查看电气系统有无报警或异常，如正常就可安装顶驱。
3. 关于电源污染问题，建议和井队协商，在满足甲方钻井参数的前提下，尽量使泥浆泵在较高冲数运行，让对应的直流柜输出电压达到500V以上，以减轻波形畸变。
也就是能用两台泵尽量不用三台，非要用三台，就要换小缸套，目的是提高冲数、提高直流电压，达到减小电源污染的目的。
用这种方法将大井眼钻完，下次开钻问题就应没什么问题了。
4.将地线做好，经常保持地线周围湿润。
量一量这9条线对地（就是顶驱控制房的接地线）是不是短路？用万用表的电阻档量，如果电阻很小，接近0时就是短路报F011三种情况：1、刚才说的9条线互相有短路的地方；2、9条线有对大地短路的地方；3、9条线中有一条没接触好液压电机是6欧姆，风机是4欧姆左右是电源干扰,不用管它了.要彻底解结问题,就是给泵打地线,罐也要打，分别打,注意要接地良好不打地线,整流柜就经常出错误代码,不工作，最好又接回SCR 房,这样就共地,小变频器出现F011和F008一个是过电流，另外一个是电压低，本身都不是问题，的确是井队电源干扰所致，主要是因为三台泵同时工作导致整个SCR的触发角太小，解决办法：减少使用的泵数量，换更小的泵的缸套和活塞，提高泵的冲数，这样电源对顶驱的影响就会减少。
顶驱培训资料
顶驱设备常见故障排除方法及维修实例
排除方法
针对不同的故障类型和原因，可以采用相应的排除方法。例如，对于电气故障，可以检查电源、控制电路和电 机等部分，更换损坏的元件或修复线路；对于液压故障，可以更换密封件、清洗液压油路、更换液压泵等；对 于机械故障，可以更换损坏的齿轮、轴承、轴等机械部件，修复或更换弯曲的轴。
顶驱设备故障的原因主要包括设备老化、磨损、腐蚀、 过载等因素，以及操作不当、维护不到位、环境恶劣等 外部条件的影响。例如，电气故障可能是由于电线老化 、接触不良、元件损坏等原因引起的；液压故障可能是 由于液压油污染、密封件磨损、油泵排量不足等原因引 起的；机械故障可能是由于轴承磨损、齿轮损坏、轴弯 曲等原因引起的。感谢您的观看T NhomakorabeaANKS
顶驱设备的日常维护保养建议
每日检查
每日检查顶驱设备的外观 、润滑情况和电线连接等 ，确保设备正常运转。
更换磨损部件
定期更换顶驱设备中的磨 损部件，如轴承、齿轮等 ，以保持设备的良好运转 状态。
记录运行数据
每日记录顶驱设备的运行 数据，如钻压、转速、进 尺等，以便及时发现问题 并进行处理。
顶驱设备的定期维护保养建议
在长时间不使用顶驱设备时，要定期启动设备并进行 检查，防止设备生锈和损坏。
要定期更换顶驱设备的液压油和滤清器，保持设备的 清洁和良好状态。
在使用过程中，要严格遵守操作规程，避免违规操作 对设备造成损坏。
04
顶驱设备常见故障及排除 方法
顶驱设备常见故障分类及原因分析
要点一
故障分类
要点二
原因分析
顶驱设备故障主要分为电气故障、液压故障和机械故障 三大类。其中，电气故障包括电源、控制电路和电机等 部分的故障；液压故障主要是油泵、油缸、密封件等部 分的故障；机械故障则包括齿轮、轴承、轴等机械部件 的故障。
北石顶驱通讯系统的故障检测与处理

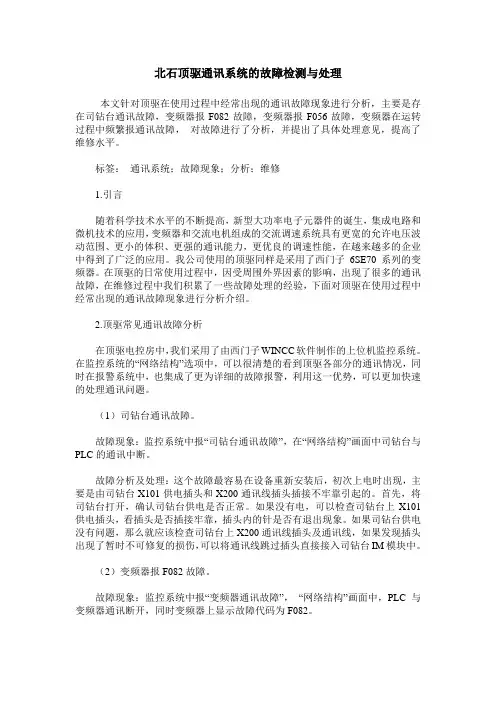

北石顶驱通讯系统的故障检测与处理本文针对顶驱在使用过程中经常出现的通讯故障现象进行分析，主要是存在司钻台通讯故障，变频器报F082故障，变频器报F056故障，变频器在运转过程中频繁报通讯故障，对故障进行了分析，并提出了具体处理意见，提高了维修水平。
标签：通讯系统；故障现象；分析；维修1.引言随着科学技术水平的不断提高，新型大功率电子元器件的诞生，集成电路和微机技术的应用，变频器和交流电机组成的交流调速系统具有更宽的允许电压波动范围、更小的体积、更强的通讯能力，更优良的调速性能，在越来越多的企业中得到了广泛的应用。
我公司使用的顶驱同样是采用了西门子6SE70系列的变频器。
在顶驱的日常使用过程中，因受周围外界因素的影响，出现了很多的通讯故障，在维修过程中我们积累了一些故障处理的经验，下面对顶驱在使用过程中经常出现的通讯故障现象进行分析介绍。
2.顶驱常见通讯故障分析在顶驱电控房中，我们采用了由西门子WINCC软件制作的上位机监控系统。
在监控系统的“网络结构”选项中，可以很清楚的看到顶驱各部分的通讯情况，同时在报警系统中，也集成了更为详细的故障报警，利用这一优势，可以更加快速的处理通讯问题。
（1）司钻台通讯故障。
故障现象：监控系统中报“司钻台通讯故障”，在“网络结构”画面中司钻台与PLC的通讯中断。
故障分析及处理：这个故障最容易在设备重新安装后，初次上电时出现，主要是由司钻台X101供电插头和X200通讯线插头插接不牢靠引起的。
首先，将司钻台打开，确认司钻台供电是否正常。
如果没有电，可以检查司钻台上X101供电插头，看插头是否插接牢靠，插头内的针是否有退出现象。
如果司钻台供电没有问题，那么就应该检查司钻台上X200通讯线插头及通讯线，如果发现插头出现了暂时不可修复的损伤，可以将通讯线跳过插头直接接入司钻台IM模块中。
（2）变频器报F082故障。
故障现象：监控系统中报“变频器通讯故障”，“网络结构”画面中，PLC与变频器通讯断开，同时变频器上显示故障代码为F082。
顶驱电控系统故障与维护分析
顶驱电控系统故障与维护分析摘要顶部驱动钻井装置相比传统的转盘方钻杆钻井方式存在明显的优势，但由于钻井现场设备运行条件恶劣致使电控系统故障时常发生，因此学会常见电控系统的故障分析与维护是每位电气工作人员的必备技能。
关键词顶驱电控系统故障维护一、引言由于顶驱的特有结构和特点，在工程中表现的优越性越来越明显，尤其是在现代钻井工厂中广泛的引进了顶驱系统。
因此提高了操作机械化程度，同时大大减轻了工人的劳动强度和操作人员数量。
因为在操作的过程中可以随时关闭内防喷器和立柱钻进的特点，增加了操作的安全性。
顶驱装置的配备实现了工程自动化进程的发展，为机械化发展带来了希望，成为未来发展的主要方向之一。
但是，由于顶驱技术的使用环境是在野外，容易受到周围温度和湿度以及振动、粉尘、各种腐蚀性气体等环境条件的影响，有时候性能会发生改变，加上在生产的过程中遇到突发的复杂情况，诸如卡钻、扭矩突增、甚至人员的误操作，难免会使顶驱的电气或者液压部分发生故障，如果在发生故障的时候能及时发现，并根据故障情况快速的判断障碍点，解决故障，能为恢复生产缩短了时间，而且也能防止故障扩大带来的损失，所以，掌握常见的故障现象和分析故障如电气部分常见故障处理的方法是不可或缺的一项基本技能。
二、电气系统常见故障顶驱电气系统组成主要包括进线电能功率分配保护系统、变频驱动系统和综合控制系统。
下面就一些常见故障进行分析。
1.主断路器发生跳闸现象故障分析：三相电源缺项；出线端相间或对地发生短路现象；断路器执行机构发生故障；断路器测量机构发生故障。
分析方法：判断是否缺相，利用万用表进行三相进线电压的测量，如果缺相继续测量600V变压器二次侧输出电压，判断是否缺相，如果不缺，则能判断出最后哪一相电缆短路，如果缺相，测量发电输出端电压，判断是否缺相，如果不缺，就能判断出是哪一相电缆短路或者变压器哪相绕组断路。
拆除断路器的测量机构更换同样型号的新模块，并判断是否是此处的故障。
顶驱系统培训(2024)
引言：顶驱系统是石油钻井中重要的设备之一，它承担着提升和控制钻杆的任务。
为了提高工作效率和确保安全，顶驱系统的培训显得尤为重要。
本文将在上一篇培训文章的基础上，继续介绍有关顶驱系统的培训内容。
通过对顶驱系统的深入了解，从基本原理到操作技巧，使参与培训的人员能够掌握并熟练使用顶驱系统。
概述：正文内容：一、顶驱系统的组成和原理1.顶驱系统的主要组成部分：顶驱、顶驱控制系统、顶驱动力系统等。
2.顶驱系统的工作原理及其相关参数的意义。
3.顶驱系统的工作流程以及各个组成部分之间的配合关系。
二、顶驱系统的安装和调试1.顶驱系统的安装步骤和注意事项。
2.顶驱系统的调试方法和步骤。
3.顶驱系统的传感器校准与校验。
三、顶驱系统的操作技巧1.顶驱系统的开机和关机操作。
2.顶驱系统的操作界面和功能介绍。
3.顶驱系统的参数设置和调整技巧。
4.顶驱系统的故障处理和应急措施。
5.顶驱系统的数据记录和分析技巧。
四、顶驱系统的故障排除与维护1.顶驱系统的常见故障及其排除方法。
2.顶驱系统的定期维护内容和方法。
3.顶驱系统的备件管理和更换流程。
五、顶驱系统的应用与发展1.顶驱系统在不同钻井工况下的应用特点。
2.顶驱系统在钻井作业中的安全性和效率的重要性。
3.顶驱系统的新技术和新产品的研发方向。
4.顶驱系统的未来发展趋势和市场前景。
总结：通过本文的详细阐述，参与顶驱系统培训的人员可以全面了解顶驱系统的组成和原理，掌握顶驱系统的安装调试方法以及操作技巧，熟悉顶驱系统的故障排除与维护，了解顶驱系统的应用及其发展趋势。
这些知识将有助于提升工作效率和确保作业安全，进一步推动顶驱系统的发展和应用。
VARCO顶驱常见故障

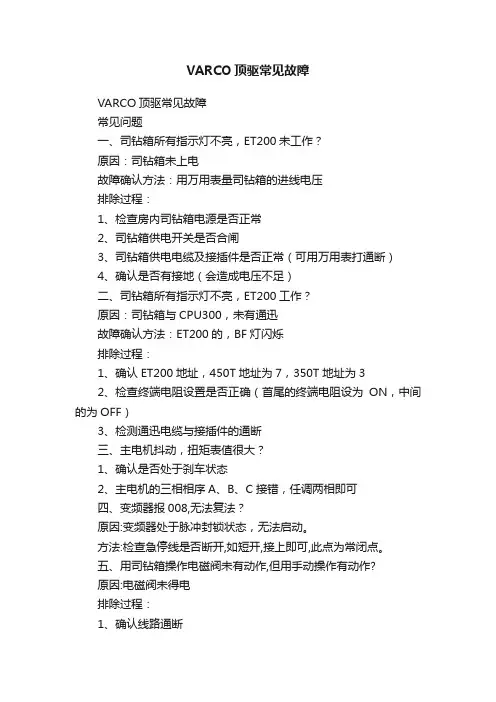

VARCO顶驱常见故障VARCO顶驱常见故障常见问题一、司钻箱所有指示灯不亮，ET200未工作？原因：司钻箱未上电故障确认方法：用万用表量司钻箱的进线电压排除过程：1、检查房内司钻箱电源是否正常2、司钻箱供电开关是否合闸3、司钻箱供电电缆及接插件是否正常（可用万用表打通断）4、确认是否有接地（会造成电压不足）二、司钻箱所有指示灯不亮，ET200工作？原因：司钻箱与CPU300，未有通迅故障确认方法：ET200的，BF灯闪烁排除过程：1、确认ET200地址，450T地址为7，350T地址为32、检查终端电阻设置是否正确（首尾的终端电阻设为ON，中间的为OFF）3、检测通迅电缆与接插件的通断三、主电机抖动，扭矩表值很大？1、确认是否处于刹车状态2、主电机的三相相序A、B、C接错，任调两相即可四、变频器报008,无法复法？原因:变频器处于脉冲封锁状态，无法启动。
方法:检查急停线是否断开,如短开,接上即可,此点为常闭点。
五、用司钻箱操作电磁阀未有动作,但用手动操作有动作?原因:电磁阀未得电排除过程：1、确认线路通断断电，并用万用表测房内对应的端子排，如测得有60欧姆左右的电阻，说明线路没问题，如果没有电阻，说明线路已断。
如果是接插件有问题，可以及更换接插件。
如果现场没有条件或是电缆断线，可以用跳线的办法解决。
（跳线方法见后）。
2、如果线路没问题，则先检测司钻箱一、通迅是否正常二、对应的司钻箱按钮是否正常三、对应的模块是否正常3、如果司钻箱也没问题，检查房内对应的模块、继电器及电源供电是否正常。
六、跳线方法在出现紧情况下，可能会跳线解决，跳线过程：前提:确认原有线路已坏，才能跳线1、利用目前有效的线路做母线（基准线），例如前倾好用，可以用前倾做基准线。
2、将目标线(准备跳的线),在顶驱接线盒内与母线短接,万用表的欧姆档,在房内测电阻,如果很小,5欧姆以下,表明目标线为正常。
3、在顶驱接线盒内，拆下原有已坏电路，将目标线与设备连接，在电控房内，将目标线与输出信号（输出动力）连接。
顶驱常见故障分析资料
关于顶驱系统常见故障的分析江苏石油勘探局钻井处50766JS队杨守生摘要：本文针对DQ50B-JH顶驱系统的结构特点，结合现场生产使用情况，对该系统电气部分和液压部分常见故障的现象特点、判断方法和维修方法分别进行讨论研究，并结合自身认识总结一套完整的实施方案。
关键词：顶驱系统，故障，判断，维修引言：顶驱由于其独特的结构特点和在钻井生产过程中表现出来的优越性，使其在现代钻井工程中被广泛使用。
顶驱装置提高了操作机械化程度，加上与其配套的井口机械化，可大大减轻工人劳动强度，减少操作人员。
并且可随时关闭内防喷阀，没有方钻杆等，增加了操作安全性。
顶驱装置的配备实现了钻井自动化进程的阶段性发展，从世界钻井机械的发展趋势看，为适应钻井自动化的进一步需要，顶驱钻井装置将成为21世纪世界钻井机械发展的主要方向之一。
然而，由于顶驱的使用环境是在野外，在实际应用中，受周围的温度、湿度、振动、粉尘、腐蚀性气体等环境条件的影响，其性能会有一些变化。
并且在钻井生产过程中会经常遇到突发的复杂情况，比如卡钻，扭矩突然增大等，再加上人员的误操作，难免会使顶驱的电气或者液压部分发生故障。
当发生故障时能及时发现，并根据故障现象快速的判断故障点，及时排除故障，不仅能为恢复生产节约宝贵的时间，同时也能防止故障扩大带来更大的损失，所以掌握常见故障的现象及分析处理方法是不可或缺的一项基本技能。
一、电气部分常见故障分析景宏顶驱电气系统组成主要包括进线电能功率分配保护系统，变频驱动系统和PLC综合控制系统。
下面只对电能功率分配保护系统，变频驱动系统部分进行展开分析：1、进线电能功率分配保护系统故障分析该系统由进线柜承担，它主要有主空气开关（施耐德MT10N2），辅助动力变压器、控制变压器、继电器等组成。
其主要故障现象如下：1.1主断路器跳闸A分析原因：Ⅰ、三相电源缺相。
Ⅱ、出线端相间或对地短路。
Ⅲ、断路器测量机构故障。
Ⅳ、断路器执行机构故障。
B判断方法：Ⅰ、用万用表测量三相进线电压，判断是否缺相，若缺相继续测量600V变压器二次侧输出电压，判断是否缺相，若不缺相则能判断出是哪一相电缆断路，若缺相，测量发电房输出端电压，判断是否缺相，若不缺相，则能判断出哪一相电缆断路或变压器哪相绕组断路。
顶驱电控系统故障报警经验总结
电气控制系 统
电控房UPS 故障
故障现象： • 电控房PLC柜内的UPS不能正常工作，包括死机、烧坏、不能正常开机 或关机等。 故障分析： • 该UPS的作用是当井场失电时，为PLC提供短时间的后备电源，同时防 止井电不稳定对工控计算机的影响。 • 如果井场电源质量不好，例如电压不稳、电源波形不好（有毛刺）、电 源中带有谐波分量等，会导致后备式UPS的频繁切换，或者在线式UPS 的工作负担加重，从而导致UPS故障。 建议措施： • 一般现场难以对UPS进行修理。 • 首先检查UPS的保险丝，如果仅仅是保险丝烧可以更换保险丝后继续使 用。如果难以判断故障，建议旁路UPS，对系统直接供电（将UPS的输 入与输出直接连接），请及时更换否则会造成其他元器件的损坏。 • 连接？ • 单独发电机供电改善电网质量
电气控制系统
接近开关
26.
Repeater故障
驱动DP通讯故障或报警 逆变装置SIMOLINK 通讯故障 变压器故障 流量开关 故障无法复位
电气控制 系统
27. 28. 29. 30. 31.
驱动装置
1.
驱动装置
整流单元报F009故障
电气控制 系统
2.
3. 4. 5. 6. 7.
整流单报F103故障
电气控制系 统
主空开无法合 闸故障
• • • • • • • • • • • • • • • • • • • •
故障现象： 打总起后，主空开无反应，不能合闸 主空开合闸后又断开 故障分析： 系统操作开关初始位置不正确 系统通讯不正常 急停故障 整流单元故障 整流柜内时间继电器（KT1）故障 主空开reset钮弹出，没有复位 主空开自身故障 建议措施： 按操作手册将所有操作元件恢复初始位置，系统总起 检查系统通讯是否正常 检测空开控制回路 急停是否正常 端子排－X7/1和－X7/2是否接通 短接端子排端子－X7/3和－X7/4是否能手动启动空开 检查整流单元是否报故障 检查整流柜内时间继电器（KT1）是否正常 将主空开reset按钮按下，复位 尝试对换两台主空开，进一步判断是否是主空开故障 重新在WINCC上校正手轮
顶驱有扭矩无转速故障分析及处理
有扭矩无转速故障分析及处理
用户在使用顶驱的过程中，最常见的一个故障就是“有扭矩无转速”，正常给定转速后主轴不转，扭矩表有扭矩显示，转速表无转速显示，下边我们来分享下这一故障的分析和处理过程。
一、首先我们了解下主轴旋转时在整个系统中的过程：
二、我们分别从机械、液压、电控三个方面来一一分析：
1）我们先从机械部分排查：
1.1）机械部分我们排查齿轮、主轴有无损坏，（保证刹车在松开
油缸在松开位时主轴可以手动旋转）
1.2）检查编码器上下连接轴，结构如下图：
2）液压部分：检查刹车是否松开：分别排查刹车电磁阀是否发卡、刹车弹簧是否损坏、电磁阀得失电是否正常、程序是否异常等，保证刹车工作正常，刹车结构如下图：
程序图：
3）电控部分排查：
3.1）检查电机间相序、单个电机相序
3.2）编码器信号问题：
3.2.1）首先了解下编码器工作原理
3.3）检查编码器是否损坏，检查方法如下：
3.4）线号是否接错：
3.5）检查编码器信号传输：
3.6）检查电路板子是否损坏
如果确认是编码器故障引起的故障，现场无备件时，我们可以用选择无编码器模式运行，操作如下：1)将司钻台【转速设定】和【钻井扭矩限定】手轮回零【旋转方向】开关扳到“停止”位，【操作选择】开关扳到钻井位置。
2)扳动PLC 柜上的【编码器切换】开关，完成
无编码器运行。
注意：无编码器模式只能作为应急使用，应请及时排除编码器故障或更换新的编码器。
同时应定期（不超过两周）进行编码器切换，使两个编码器交替运转，确保其性能可靠。
切换到单电机之前，需先切换到对应的编码器，否则会报警，无法运行。
常见石油钻机顶驱系统故障诊断与排除(讲稿)
(1)钻井电机和制动器
TDS-11SA顶驱的动力为两台 400马力交流感应钻井电机。电机垂 直安装在传动齿轮箱箱盖上。电机有 一个双端轴，轴下端安装传动小齿轮， 轴上端安装制动器。电机顶部安装有 一个液压盘式制动器，通过制动器外 盖可以很容易检查和维护制动器。在 定向作业中，盘式制动器还可以辅助 钻柱定向。制动器由司钻控制台遥控 控制。
• 2.转速／扭矩不稳定问题
将顶驱脱离钻柱。如果情况依旧，检查输入信号 和检查电压表的机械状态；如果问题没有改变，则 重新检查钻井设计和检查机械方面的原因。如果问 题解决，则继续作业。 如果没有解决，则尝试同管子处理机构相互作用 扭矩。如果扭矩合适，则检查编码器；如果不合适， 则：
• 2.转速／扭矩不稳定问题
(二)
顶驱系统 故障诊断与处理
常见故障的诊断方法
• 1.转动方向错误
如果转动方向错误，先看是否正确选择了“正反 转开关” ；如果不是，将手轮转到0FF 档，改变方 向，然后将手轮转到0N 档，继续作业。 如果手轮方向正确，则： A．确认“正反转开关”的功能是否正常； B．确认给PLC 的输入信号是否正确； C．确认给变频器的输入是否正确； D．在改变方向前，手轮是否转到0FF 档位；
确认钻井极限设定不为0，并且手轮在启动档位。 尝试一下旋扣工况，如果能转动，则： A．检查手轮电压表的电位； B．确认手轮有信号输出； C．确认在PLC 处的电压； D．检查在断开和短路时的情况； E．连接PLC 和电路并检查信号；来自• 8.无转动和无扭矩
旋扣工况时，如不能转动，则检查变频器： A．检查电源； B．检查PLC； C．检查接线； D．检查继电器； E．检查变频器的扭矩参数；
(4)电机冷却系统
电机冷却系统为风冷式。TDS11SA的电机冷却系统为一就地 吸气式的离心鼓风机，配备有两 台安装在钻井电机顶部的5马力 的交流电机。冷却系统经过制动 器与电机的接合面吸进空气，经 过刚性气道将空气排送到每台钻 井电机顶部的风口。冷却空气然 后通过开放型电机内部，最后从 底部的百叶窗排出。
北石顶驱常见故障解决方法
北石顶驱常见故障解决方法一、顶驱子站通讯中断1、检查该子站直流供电电源。
DC24V是否存在，没有电源请按图纸检查相应的供电线路，连接装置是否连接完好，找到故障发生点，解决并恢复该站点的电源供给。
电源正常还未建立通讯请检查下一步。
2、检查通讯线路。
将通讯线路与两边连接器件拆开，用万用表检查通讯线路是否存在短接、断线现象存在，如有找到故障点将其恢复。
子站通讯中断原因基本是由于以上两个原因构成的，在以上两个原因中以插接装置接触状态不好的原因占绝大多数。
二、与液压相关动作执行故障（倾斜、回转、刹车、背钳、IBOP等）1、检查控制信号。
司钻台的DI模块相应位置在相关操作是有相关显示；在应急模式下电控房PLC柜内手动继电器在做相应操作时有相应的动作，同时PLC柜内DI模块相应位置有指示。
2、检查连接线路。
控制电缆与电控房出线箱连接处，与本体站连接处插接是否到位，方向是否正确。
3、确认电磁阀在操作时是否有反应。
相应执行电磁阀在操作时是否有反应。
4、如果以上检查都正常请检查电磁阀阀芯有无卡堵现象。
液压动作执行故障在实际情况下多数是由于控制电缆插接不好、手动信号继电器松动、以及电磁阀阀芯卡堵原因造成的。
三、液压源存在油温高故障1、确认冷却风机运行状态良好。
2、散热器换热效果良好，无污物堵塞换热器减小了有效工作面积。
3、液压源本身是否通风完好。
（在该地区由于环境温度较高，液压源通风效果较差时可以打开四周防护门）四、变频房的散热。
在夏季，室外温度较高时，将电控房空调室外机周围防护百叶窗打开并支起。
这样增大空调冷凝器的通风量，提高换热效率，可以有效防止压缩机压力高报警。
空调室内风机应设置在常开状态，这样可以有效的将装置再运行中产生的热量及时的传送到柜外。
五、变频房的防尘。
有效做好电控房的室内防尘工作。
在沙特地区以多风多沙气候为主，电控房要做到随手关门，人走锁门。
人员在出入电控房带入的沙土要及时清理，避免被装置送风系统带到驱动装置内部。
VARCO顶驱常见故障
VARCO顶驱常见故障常见问题一、司钻箱所有指示灯不亮，ET200未工作？原因：司钻箱未上电故障确认方法：用万用表量司钻箱的进线电压排除过程：1、检查房内司钻箱电源是否正常2、司钻箱供电开关是否合闸3、司钻箱供电电缆及接插件是否正常（可用万用表打通断）4、确认是否有接地（会造成电压不足）二、司钻箱所有指示灯不亮，ET200工作？原因：司钻箱与CPU300，未有通迅故障确认方法：ET200的，BF灯闪烁排除过程：1、确认ET200地址，450T地址为7，350T地址为32、检查终端电阻设置是否正确（首尾的终端电阻设为ON，中间的为OFF）3、检测通迅电缆与接插件的通断三、主电机抖动，扭矩表值很大？1、确认是否处于刹车状态2、主电机的三相相序A、B、C接错，任调两相即可四、变频器报008,无法复法？原因:变频器处于脉冲封锁状态，无法启动。
方法:检查急停线是否断开,如短开,接上即可,此点为常闭点。
五、用司钻箱操作电磁阀未有动作,但用手动操作有动作?原因:电磁阀未得电排除过程：1、确认线路通断断电，并用万用表测房内对应的端子排，如测得有60欧姆左右的电阻，说明线路没问题，如果没有电阻，说明线路已断。
如果是接插件有问题，可以及更换接插件。
如果现场没有条件或是电缆断线，可以用跳线的办法解决。
（跳线方法见后）。
2、如果线路没问题，则先检测司钻箱一、通迅是否正常二、对应的司钻箱按钮是否正常三、对应的模块是否正常3、如果司钻箱也没问题，检查房内对应的模块、继电器及电源供电是否正常。
六、跳线方法在出现紧情况下，可能会跳线解决，跳线过程：前提:确认原有线路已坏，才能跳线1、利用目前有效的线路做母线（基准线），例如前倾好用，可以用前倾做基准线。
2、将目标线(准备跳的线),在顶驱接线盒内与母线短接,万用表的欧姆档,在房内测电阻,如果很小,5欧姆以下,表明目标线为正常。
3、在顶驱接线盒内，拆下原有已坏电路，将目标线与设备连接，在电控房内，将目标线与输出信号（输出动力）连接。
VARCO-11SA顶驱F027故障分析及处理
缆接头 的顺序 ， 来 比较是 否是逆 变器 同一桥报警 ， 从 而 区分 是 外部故障还是控制房内部故 障。若 是外部故 障， 可继续通 过再
跳顶驱主机端快速插 头 的方 法来确 定是 电缆问题 还是 电机 问 题； 若是控制房 内部问题 ， 则需进行逐一分析 。 当Ｉ ＧＢ Ｔ过 电流或短路时 ， 会 造成 Ｉ Ｇ Ｂ Ｔ的失效和损毁 ， 因 此变频器在设计 中一 旦检测 到过 电流情况 的发生 ， 会对 Ｉ Ｇ Ｂ Ｔ 进行关断从而保护功率元 件。在过 电流 的检测 中， 一种是 直接 电流检测法 ， 采用 霍 尔 电流传感 器 ； 一 种是 间接 法 ， 通 过测 量 Ｉ ＧＢ Ｔ集 电极 和发射极之 间的电压来 判断 Ｉ ＧＢ Ｔ是否过 电流或 短路 。ＶＡＲ Ｃ （ ） ＿ １ １ Ｓ Ａ顶 驱使用 的西 门子 逆变器 采用 的是 Ｕ 关机保护 电路 。Ｕ 关机是指 当逆变器过电流或短路 时， 电流可 （ ３ ）按照 电气设备的健康状况来制定 预控措施 。由于 电气
１ 故障介绍
故障时 间： ２ ０ １ ２年 ３月。故障地 点 ： 委 内瑞拉 Ｓ Ａ ＮＴ ＯＭＥ 区块 。故障现象 ： 顶 驱上 卸扣作 业时 ， 在 主轴将要 达 到设定 上
逆变器运行报警分为外部故 障及内部故 障， 外部故 障检查 系统的绝缘问题 ， 其 中包括逆变功率单元 的绝 缘 、 电缆的绝缘 、
空载运转主轴时 ， 不报 Ｆ ０ ２ ７故障 。
２ 故障分析
查手册得知 Ｆ ０ ２ ７ 故 障是 由于输 出端 Ｌ ３相 ＵＣ Ｅ关机引起 的。手册上 给出的解 决方 法如下 ： （ １ ）检查 Ｌ ３相短 路或 者接 地故 障 （ 一Ｘ ２ ： Ｗ２ ， 包 括马 达） ； （ ２ ）Ｃ Ｕ 板正 确插入 ； （ ３ ） “ Ｓ Ａ Ｆ Ｅ Ｏ Ｆ Ｆ ” （ Ｘ ９ ／ ５ —６ ） 开关 已经打开。
九、顶驱故障处理
顶驱常见故障处理原则
处理故障时，在保证安全的原则下，
排除故障时本着先简单，后复杂的原则，
从机电液三个方面逐步排除故障，避免
引起新的故障。
处理故障时先把井口封住，以免异物
落入井口中
4
一、 顶驱机械故障处理
机械故障 机械故障主要为一些易损件的更换方面： 主要有： 1、保护接头 2、背钳的钳头及钳牙 3、上下IBOP 4、IBOP滑套 5、冲管总成 6、吊环及吊环卡子 7、导轨 8、回转头不转动 9、主轴卡死
机械故障
保护接头 问题现象：保护短接扣坏，漏泥浆（或是正常磨损 更换） 解决方法：更换保护接头 拆卸保护短接 1、在井口放一柱钻具，下放顶驱到钻具母扣。 2、前倾炮筒 3、将保护短接与下IBOP的放松法兰拆下。 4、用B型大钳将保护短接卸松，用顶驱旋扣将保护 短接卸下。
机械故障
保护接头
上保护短接： 1、把保护短接放入钻具母扣中，下放顶驱，进行旋扣， 直到带着钻具一起旋转(注意抹好丝扣油)。 2、然后用B型大钳上紧（约40KN）。 3、把防松法兰上好。 4、将炮筒装好
机械故障 问题现象：钳头损坏 解决方案：更换新钳头 1、前倾炮筒 2、将旧钳头的螺丝卸下、把钳头取下。 3、换上新的钳头，把固定螺丝紧好。 4、安装炮筒
机械故障
问题现象：钳牙损坏 解决方案：更换新钳牙。 1、前倾炮筒 2、把钳牙挡板卸下，把损坏的钳牙取出， 将新的换 上，在将钳牙挡板螺丝上好。 3、安装炮筒 以上都应注意钳头及钳牙的型号
液压故障
问题现象：上跳无动作，上跳压力低或高 解决方案：调上跳平衡。 1、顶驱初装完毕后，进行平衡和上跳的调节。（开泵调 压） 2、将平衡阀螺帽拧松后，缓慢调节平衡压力，观察压力 表（MA1）压力值，7—8MPa时油缸伸出。 3、将上跳阀螺帽拧松后，司控箱打到上跳位，缓慢调节 上跳阀压力，观察压力表(MP)压力值，约1.5 MP a时油 缸上跳，向回加拧半圈后背死螺帽。完成上跳的调节。
50D钻机电控系统及顶驱常见故障分析
设备管理与改造♦Shebei Guanli yu Gaizao50D钻机电控系统及顶驱常见故障分析王军超（中国石化胜利石油工程有限公司渤海钻井总公司，山东东营257200）摘要:项目现场使用的钻机是一套由美国IPS（Integrated Power System）公司生产的以直流电机作为主要驱动方式的电动钻机，该钻机配备了加拿大Canrig顶驱公司的一套1050E-500顶驱。
现针对该套50D钻机和Canrig1050E-500顶驱在使用中常见的故障进行了原因分析和分类总结，并提供了相应的解决方案，也提出了一些维护建议以供°关键词:直流电机故障;整流IGBT1设备情况概述土耳其50D钻机于2001年投产，在国内使用3年,2004年进市场，在市场辗转9年后，于2012进市场，一直使用至今。
中，市场的环最为，全，大，，50B，4至5月间常有，些对钻井设备的和设备的维护提出了°现钻井备的使用，对现场出现的问题及解决方进行分类分析，以此作为今后设备维护和配套的°2故障分类及解决方法2.1发电机无法上线或无法并车常见原因:（1）发电机电机；（2电机断;（3电机电电解决方法：首先检查发电机输出是否为AC600V，无AC600V电压则检查发电机,如果有AC600V输出，那么检查150VA CPT1电是常，正常CPT1常，CPT1是，CPT1出是常，常CPT1常出，电，是，电机电电机是常，常电机。
现场维，电机的，一，电机电和电中的坏的大。
原因有，一个是电机在，电建立并持续升高，最峰值电压会超过常工作电，这样会对电机电电造成较大冲击，为保护电，烧；还有一个是并车工作的电机，当切除一台发电机，会给另一台发电机造成冲击，进而烧毁2.2发电机励磁系统故障常见原因：（1）电机电压调节；（2）电机系统中的PWM功率模块；（3）中没有剩剩磁足。
解决方：在用肉眼判哪个部分出问题的情况下，以用替换法将此台发电机的电调节和PWM功率模块放到另一台己知常的电机上判模块是存在，有问题，直接相应模块即；没有问题，则可大致判断励磁线圈中无剩磁或剩磁不足，此时可用电池对充。
漫谈顶驱作业的事故隐患模本
漫谈顶驱作业的事故隐患一、知己知彼1、传动及受力方式的变化。
代替传统的转盘+方钻杆钻井作业的顶部驱动装置，即顶驱作业的优势是能快速的建立起泥浆循环，大大削减了起下钻诱发的井下简单事故和井喷失控事故；可以实现一个立柱长度的划眼钻进，特殊是倒划眼，建立一个稳定牢靠的井壁。
转盘+方钻杆钻井，特殊是有了滚子方补芯，使方钻杆和转盘的协作间隙急剧缩小，震惊减小，转盘不仅给方钻杆供应了驱动力，而且是一个牢靠的扶正支点，游车和钢丝绳有肯定的挠动余地。
但是，使用顶驱以后，转盘失去了扶正支点的作用，钻杆和转盘碰撞加剧，即使使用防震胶芯，也不能得到根本性的改善。
所以使用顶驱后，高空坠物的物体打击风险，急剧增大，特殊是发生振动或连续发生振动以后。
缘由还有一个就是受力和约束的转变。
使用顶驱以后，转盘不再有扶正作用，顶驱导轨约束了游车，井架承载反转扭矩。
顶驱成为一根“搅屎棍”。
安装时顶驱主轴与井口对正。
顶驱接一单根下放到井口，被转盘的三角卡瓦夹住，调整顶驱的扭力梁的位置，对准井口。
固定扭力梁。
但是顶驱上升到一个立柱的最高点，井口是否对正，或者顶驱在立柱的中点，井口是否对正，只有天知道。
而且井架由于底座基础和钻具容量会发生变化，天车相对于井口的位置也会因此生变。
所以顶驱的主轴及主轴承也简单损坏。
2、顶驱的安装尺寸和重量新增的事故隐患。
顶驱取代水龙头方钻杆以后，游动系统的长度发生了很大的变化，防碰空间急剧减小，所以使用顶驱，防顶天车是司钻操作第一要紧的安全操作规程。
另外，顶驱的自重远远大于水龙头和方钻杆，所以使用顶驱时刹车更费劲，原来的电磁帮助刹车效能明显不足，简单发生刹车失灵或溜钻现象。
需要准时调整相关参数或提前实行预防措施。
3、顶驱的吊环倾斜，便利起下钻立柱进入简支梁，但假如遗忘收回，简单压塌猴台，造成井架工高处坠落的亡人事故。
同样因顶驱的横截面比大钩水龙头大，下套管简单压塌套管扶正台，所以要准时回缩套管扶正台。
4、顶驱的电缆简单和液压大钳，B型大钳的悬绳产生位置干涉，需要准时检查处理。
