深圳地铁11号线松岗车辆段上盖物业转换层施工情况汇报
（四）设计情况
1.4 框架柱 根据图纸设计，盖体内框架柱尺寸较大，尺寸为1200×1200和
1500×1500，至转换层柱子尺寸为700×700、1100×1200、 1200×1400。柱子较大受力是可不考虑变形。
17
中国中铁二局
二、编制依据
18
（一）编制依据
序号 1
名称
《深圳市城市轨道交通11号线工程初步设计 第二十三 篇 第二册 第四分册 结构设计》(深圳市市政设计研究
7
净空17米
高压线与车辆段盖体相对位置关系
8
电力隧道平面图
9
试车机具间 及跟随所
（三）功能及规模
污水处理站 调机工程车库 变电所
洗车机库
检ቤተ መጻሕፍቲ ባይዱ主
厂房
运转 楼
运用库
咽喉区，773m
综合楼
非咽喉区425m
功能
◆大修、架修、定修、临修； ◆三月检、双周检及列车停放； ◆综合维修中心、物资总库和办公生活设施； ◆预留线网工程车大修、项修基地的条件。
中国中铁二局
深圳地铁11号线11307标松岗车辆段 转换层施工情况汇报
中铁二局深圳地铁11号线BT项目经理部 二〇一四年五月
1
中国中铁二局
一、工程概况
2
（一）项目基本情况
深圳轨道交通11号线BT项目松岗车辆段工程地处深圳市宝安区松 岗镇碧头工业区，位于规划的松福大道与朗碧路交叉口的西北侧，段址 基本呈不规则的长方形，占地约30.3公顷。长度约1179m，宽度约 327m，总建筑面积约为23.5万平方米。
11
运用库（剖面图）
盖体顶标高9m~9.64m
桩基础 PHC桩
12
轨道11号线(松岗段)征地拆迁问答资料
轨道11号线（松岗段）征地拆迁问答一、项目情况1、轨道11号线发挥怎样的功能？答：深圳轨道11号线由南至北穿过深圳市福田区、南山区和宝安区，连接福田中心区、南山中心、前海中心、宝安中心、机场、福永、沙井和松岗等地，可从深圳机场和前海湾枢纽通过港深西部快线联系香港，并可从机场北枢纽与穗莞深城际线连接北上东莞、广州，是城市中心区与西部滨海地区联系的轨道快线，同时兼有机场快线功能。
2、轨道11号线线路及站点设置情况怎样？答：深圳轨道交通11号线由福田站至碧头站，线路总长51.936公里，沿线共设置有18座车站，其中松岗段长约4.2公里，设松岗站和碧头站，两站均走地下。
3、轨道11号线征地拆迁项目的性质是什么？答：轨道11号线征地拆迁项目是政府为了公共利益的需要，组织实施的公共交通基础设施建设工程。
4、轨道11号线征收补偿的主要政策依据有哪些？答：《中华人民共和国物权法》、《国有土地上房屋征收与补偿条例》、《深圳市宝安龙岗两区城市化土地管理办法》、《深圳市征用土地实施办法》、《深圳市公共基础设施建设项目房屋拆迁管理办法》等。
5、轨道11号线（松岗段）的拆迁范围有多大？答：轨道11号线（松岗段）征地拆迁涉及碧头、沙浦围、沙浦三个社区的土地、建（构）筑物、青苗及其它地上附属物。
二、测绘工作6、为什么要进行建(构)筑物查丈测绘？答：建(构)筑物查丈测绘是拆迁补偿安置工作中的一个重要环节，是通过专业测绘机构对权利人拥有的建(构)筑物面积、性质进行确认的一项工作，为评估补偿提供依据。
7、测绘单位现场作业应遵循的原则是什么？答：测绘单位应严格按照相关法律法规的要求，做到严格按照测绘法及相关规范规程的要求作业，尊重事实、遵守职业操守，杜绝弄虚作假，遇到技术难题应及时解决或与复核单位沟通探讨。
8、测绘内容及范围是什么？答：测绘技术成果反映的测绘内容及范围应与街道办委托的委托内容、范围一致，其内容应是拆迁红线范围内的建(构)筑物和附属物，特殊情况应进行说明。

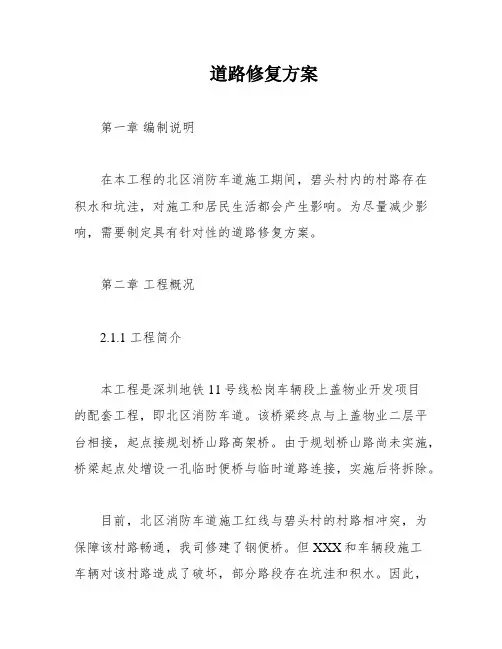

道路修复方案
道路修复方案第一章编制说明在本工程的北区消防车道施工期间，碧头村内的村路存在积水和坑洼，对施工和居民生活都会产生影响。
为尽量减少影响，需要制定具有针对性的道路修复方案。
第二章工程概况2.1.1 工程简介本工程是深圳地铁11号线松岗车辆段上盖物业开发项目的配套工程，即北区消防车道。
该桥梁终点与上盖物业二层平台相接，起点接规划桥山路高架桥。
由于规划桥山路尚未实施，桥梁起点处增设一孔临时便桥与临时道路连接，实施后将拆除。
目前，北区消防车道施工红线与碧头村的村路相冲突，为保障该村路畅通，我司修建了钢便桥。
但XXX和车辆段施工车辆对该村路造成了破坏，部分路段存在坑洼和积水。
因此，需要制定具有针对性的道路修复方案，以减少对沿线交通和居民生活的影响。
2.1.2 工程特点1）工期较短，各施工工序需要协调衔接，统一调配施工队伍和机械设备，逐步落实周计划和月进度。
需要科学合理地安排各分部分项工程的施工次序，并与甲方、监理及设计单位做好协调工作，及时调整施工组织计划以适应实际施工环境。
2）交通复杂，位于碧头村村道路中间，主要通行车辆是村内厂房的车辆。
施工时需要保证原有交通量的要求，合理有效地组织交通，是工程顺利进行的关键前提条件。
需要严密组织交通疏导，确保原道路的交通。
2.2 工程特点、难点与项目管理重点2.2.1 工程重难点1）减少施工造成的拥堵，科学合理地维护和疏解交通。
2）道路现场安装工程需要组织合理。
3）与交管等政府部门保持沟通。
4）切实实施安全文明施工措施，减少对城市环境和市民正常生活出行的干扰。
5）同一施工面上有不同专业同时施工作业，需要注意施工安全和协调配合。
6）与道路上其他施工、养护单位配合。
2.2.2 采取相应的措施2.2.2.1 与各部门的协调配合措施1）企业和项目经理部要运用施工经验进行协调管理。
2）与监理单位保持协调配合：建立联络和文件往来机制，保证工作指令和项目信息传达顺畅；提前准备工程情况报告，配合监理公司开好工程协调会；协助监理单位做好质量过程控制。

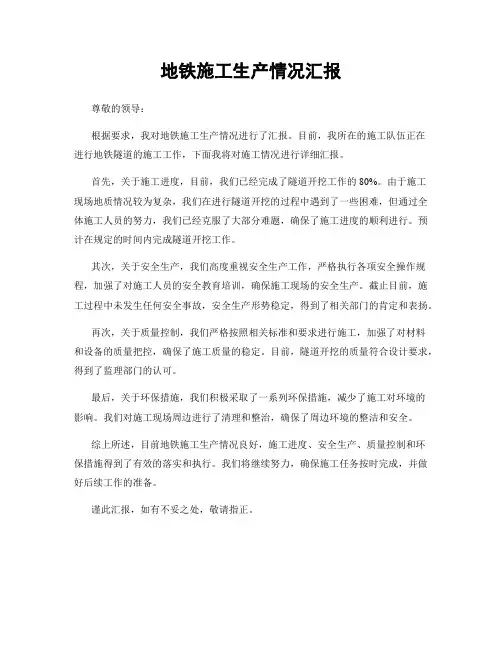

地铁施工生产情况汇报
