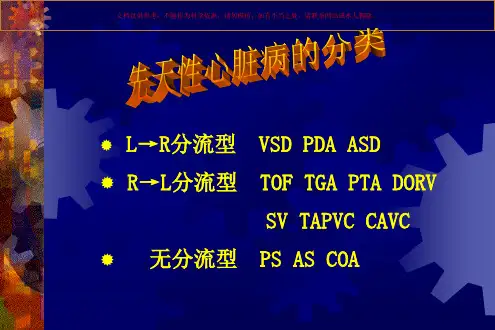

房室连接
房室连接类型

双室心

房室连接一致（Concordant） 房室连接不一致（Discordant） 不定型连接

单室心


心室双入口 一侧房室无连接
房室连接



房室连接方式 两组房室瓣均开通 一侧房室瓣闭锁 共同房室瓣 房室瓣骑跨（Straddling） 房室瓣跨位（Overriding）
完全型大动脉转位

超声心动图检查 完全型右位型TGA



高位的大动脉心室短轴：显示大动脉与心室的 连接关系 心尖五腔心断面：旋转探头探查大动脉与心室 的连接关系 剑下双动脉长轴断面及剑下五腔心断面
完全型大动脉转位

超声心动图检查 完全型左位型TGA



除两条大动脉的空间方位与右位型TGA不同外， 大动脉与心室的连接关系相似 主动脉位于左前方，主肺动脉位于右后方，主 动脉内径通常为主肺动脉内径的1-2倍 很少出现肺动脉狭窄
PA（IVS完整）的超声诊断



在大动脉短轴断面应注意观察冠状动脉的 起源、形态及内径。 胸骨上窝主动脉弓长轴断面可见升主动脉 增宽，PDA 多普勒超声：房、室、动脉水平分流；有 时可见收缩期右室血流进入心肌内扩张的 窦状隙，呈五彩镶嵌色的血流，随后进入 冠状动脉，逆行进入主动脉
法乐四联症 肺动脉闭锁 合并VSD
单心房
心房内无房间隔组织，称为单心房（解剖 单心房），如房间隔缺损较大，其血液动 力学改变与单心房相同，称为功能性单心 房，外科所指的单心房多为共同心房，即 房间隔未发育者。
心室

心室区的组成：流入部；小梁部；流出部 心室的主要形态学特征：肌小梁结构


左心室 右心室 未定心室 心室右襻（D-loop, D）：右心室位于右前 心室左襻（L-loop, L） 襻不能定（X-loop, X）
肺循环状况是手术时间和术式的决定性影响因素。 PA-VSD的肺血来源有两种：


PDA：胸骨上窝主动脉弓长轴断面一般可探查到主动 脉弓下方与肺动脉之间的异常通道。也有异位的PDA 起源于头臂动脉起始部 MAPCAs（较大的体肺侧枝动脉）：一般数目较多，起 源部位变异很大，多数起源于胸主动脉，终于肺门


右 位 型 大 动 脉 异 位 型 （ D-malposition ） ： 即 TaussigBing综合征。主动脉位于肺动脉的右前或正前，主肺动 脉骑跨于室间隔上，骑跨程度>=75%，VSD位于肺动 脉瓣下。 左位型大动脉异位型（L-malposition）：主动脉位于肺 动脉左侧或左前，肺动脉全部起自右室，主动脉大部 或全部起自右室，多合并肺动脉高压。
共同动脉干



超声心动图检查 II型：应在胸骨上窝升主动脉各部位仔细查找肺 动脉的开口，显示左、右肺动脉直接从大动脉干 发出。探头置于胸骨上窝，显示主动脉弓长轴断 面后，向右旋转10-15o ，同时向右肋下倾斜，常 容易发现肺动脉发出部位 Ⅲ型：注意在升主动脉的侧壁寻找肺动脉分支有 时可能一侧缺如 Ⅳ型：注意在降主动脉查找动脉性分支，必要时 采用TEE方法

多普勒超声心动图对肺循环的评价有重要意义
室间隔完整的肺动脉闭锁
病理 主要的病理变化是肺动脉闭锁但室间隔完整， 常伴有右心室、三尖瓣发育不良，病变多累及 整个右心系统。 绝大多数为左位心，心房位正常，房室连接和 心室大动脉连接多数一致。 ASD是必然存在的 肺血来源于PDA或/和侧枝循环 右心室可能有窦状隙－冠状动脉交通
矫正型大动脉转位


是指血流动力学状态在生理上或功能上得 到矫正的TGA，与解剖学上得到矫正的大 动脉异位（MGA）不同 心房与心室的连接不一致，心室与动脉的 连接也不一致，即：左房－右室－主动脉， 右房－左室－肺动脉
共同动脉干


概念：又称永存共同动脉干；与假性共同 动脉干、主-肺动脉窗的区别 特征
心脏大血管节段的综合变化
心房 正位 反位 不定位 右襻 左襻 襻位不定 正常正位 正常反位 右位 左位 前位 后位 S I A D L X S I D L A P SDS？
正常心脏
心室
ILI？
镜面右位心
大动脉
SDD？
完全型大动脉右转位
IDD？
矫正型大动脉右转位
十字交叉型心脏



罕见的特殊心脏畸形，特征是房室连接区 空间位置异常，包括心房、心室间隔扭转， 使每个心室与其相关心房处于对侧位置上。 心室多呈上下排列，室间隔如同楼板，又 称上下排列心或楼上楼下心。 心房位置多正常。
单心室

分型：



根据主心室腔的形态分为：左室型、右室型、 未定心室型 根据大动脉位置关系分为：大动脉关系正常、 左位型大动脉转位、右位型大动脉转位三个亚 型 根据有无肺动脉口狭窄再分成二种。
单心室


左室型最常见。主心室腔具有左室的肌小梁形态 特征。通常在主心室腔的右前或左前方有一个小 的残余心腔，无窦部，多为输出腔。62%有大动 脉转位，其中38%－68%为左位型大动脉转位， 主动脉一般起源于输出腔。 右室型较少见。主心室腔呈右心室肌小梁形态特 征。无左心室窦部，70%有残余心腔，64%为小 梁囊。左侧残余心腔多位于主心室腔的后下部。 心室与大动脉的连接关系均不一致，75%为双出 口。
左室双出口


病理 两条大动脉完全或绝大部分起源于左心室 心脏位置多正常，心房正位多见，房室连接多样。 一般均有VSD，多为大型VSD，可在主动脉瓣下 或肺动脉瓣下 通常房室瓣与半月瓣之间无纤维连续 可合并多种心血管畸形，如肺动脉口狭窄、ASD、 右室发育不良等
左室双出口



超声诊断 心尖或剑下五腔心断面最佳。通常左室增 大，肺动脉位于主动脉左侧，两大动脉均 起自左室，有较大的VSD 剑下双心室双动脉短轴断面可进一步观察 两大动脉与心室的连接关系 其他心内复杂畸形：如房室瓣骑跨、十字 交叉心等
大动脉


主动脉具有主动脉弓，主动脉弓有头臂动 脉等分支，从主动脉瓣到发出头臂动脉的 升主动脉长度通常超过25mm 肺动脉具有左右肺动脉分支，主肺动脉出 现左、右肺动脉分叉，一般在肺动脉瓣上 25mm左右范围内
大动脉关系

动脉干圆锥



肺动脉瓣下圆锥肌：位于肺动脉瓣与三尖瓣之 间，见于正常心脏和镜面右位心 主动脉瓣下圆锥肌：见于大动脉转位 双圆锥肌：主动脉瓣下及肺动脉瓣下均有圆锥 肌，见于右室双出口 圆锥肌缺如：两侧圆锥肌缺如极少见，见于某 些类型的左室双出口
PA-VSD的超声心动图诊断

大动脉关系异常型


右心房室增大 增宽的主动脉一般位于右前或正前，肺动脉位 于左后或正后 主动脉可起源于右室或骑跨于室间隔之上。 高位的胸骨旁断面能较好地显示肺动脉系统， 通常可见主动脉后方条索状致密回声，为发育 差的肺动脉
PA-VSD的超声心动图诊断




室间隔完整的肺动脉闭锁

分型：


I型：右心室发育不全型（85%）：心肌增厚， 排列紊乱，肌小梁增多增粗，心内膜厚，心腔 小，三尖瓣多发育不全 II型：右心室大小正常或扩大型（15%）：右心 室大小正常或接近正常，甚至扩张，心肌变薄， 缺乏收缩功能
PA（IVS完整）的超声诊断


四腔心断面与三尖瓣闭锁极为相似。右室 高度肥厚，节段性闭塞。少数右室腔扩大。 右室流入道、左室短轴、剑下右室短轴及 剑下右室流出道断面多数可显示发育极小、 室壁极厚的右心室，心内膜增生，肌小梁 增粗，漏斗部或小梁部缺失。右室壁可出 现大小不等的多个无回声区，为扩张的窦 状隙。
三尖瓣闭锁

超声心动图检查 心尖和胸骨左缘四腔心断面通常是最有价值的断 面，可显示左室增大，右室多数极小；在原三尖 瓣部位未能探及瓣叶及其启闭活动，仅见纤维性 隔膜样或粗带状回声，并能从回声强度初步确定 右侧房室之间的组织结构类型，极少数患者隔膜 中心部位可显示一小孔，通过极少量血流
左心发育不良综合征
右室双出口
左室双出口
室间隔完整的 肺动脉闭锁
大动脉转位
共同动脉干 房室瓣闭锁
心室发育不良
法四型右室双出口

右室双出口（DORV）的分型：（方法繁多）

经典分型 Steward分型

法四型DORV与法四极为相似，合并肺动脉口狭 窄，右心房室增大明显，右室壁增厚，室间隔缺 损较大，主动脉骑跨于室间隔之上，但主动脉骑 跨程度更重（75%或以上）
内脏位置

内脏正常位
肝脏在右侧，胃和脾脏在左侧，腹主动脉和下腔 静脉分别位于脊柱的左右；右肺三叶，左肺两叶

内脏转位 自然数内脏异位（不定位）
心房位（Atrial Situs）


由于内脏发育的统一性，心房位亦称内脏 心房位 心房的形态学标志：心耳 心房位分类


心房正位（Atrial Situs Solitus，S） 心房反位（Atrial Situs Inversus，I） 心房不定位（Atrial Situs Ambiguous，A），即 心房异构
完全型大动脉转位


超声心动图检查 应按节段分析法的顺序，确定心房位、 心室襻、大动脉空间方位及其连接关系 完全型右位型TGA：


左室长轴：主动脉位于正常右室流出道位置， 即右前方；观察VSD的部位及与半月瓣的关 系 大动脉短轴：显示两大动脉空间方位，主动 脉位于右前，肺动脉位于左后；可判断是否 有肺动脉高压

心脏位置及各节段关系多正常 一条大动脉干 一组半月瓣 高位VSD 合并畸形
