磨煤机动态分离器讲解

山西漳泽电力股份有限公司 同煤电力能源有限公司
四.磨煤机静态分离器与动静组合式分离器性能对比
4.1 静态分离器存在的问题
（1）磨煤机出口煤粉分离效果差，达不到合适的煤粉细度，不能满 足经济燃烧要求； （2)磨煤机出口分离效率低，细度合格煤粉相当一部分随粗粉回到磨 煤机里面再次研磨，降低磨煤机研磨效率； （3) 通过调节磨煤机出口的煤粉细度需要手动调节，调节难度较大， 不能根据煤质变化有效快速调节煤粉细度。 （4) 磨煤机最大出力为达不到设计值。 （4) 磨煤机出口煤粉的分配均匀性差，导致粉管的粉量偏差大； （6) 由于煤粉偏粗，导致飞灰可燃物含量较高，导致机械未完全燃烧 损失较大，锅炉效率较低。
7 华电望亭发电有限公司#14锅炉型中速磨煤机动静组合旋转分离器（EPC） 300MW
8
大唐广东潮州发电厂#1锅炉HP1003中速磨煤机动静态分离器
600MW
9
华电哈尔滨热电有限公司#8锅炉双进双出磨煤机动静组合旋转分离器 （EPC）
300MW
10
河北大唐国际王滩发电有限责任公司#1锅炉型中速磨煤机动静组合旋转分 离器（EPC）
动静组合式旋转分离器 投资金额：900万 工程期（设备制造期 2个月，建设安装期 1个月）
山西漳泽电力股份有限公司 同煤电力能源有限公司
华能辛店电力有限公司现装机容量为2×300MW，单台机组原 装有3台沈重产BBD4060B双进双出磨煤机。机组投运以来，一直存 在磨煤机出力不足，煤粉细度偏粗，出口风管粉量不均匀现象。 华 能辛店电力有限公司5#机组磨煤机动态分离器改造项目由哈尔滨博 深科技发展有限公司负责设计、施工，每台炉改造工期为30天（白 天、晚上两班倒），哈尔滨博深科技发展有限公司设计方案中把磨 煤机出口粉管由原设计一根母管再由煤粉分配器分配到4个出粉管中 的设计方案改为分离器出口直接由四根粉管直通燃烧器；改造方案 中把分离器方式采用动静组合式分离器，改造后运行良好，磨煤机 出力由原来50T/H提高60T/H,煤粉细度R90小于10%，4个粉管风量 偏差小于10%。设备投运以来运行稳定可靠，性能指标先进，获得 华能辛店电厂一致好评。
山西漳泽电力股份有限公司 同煤电力能源有限公司
蜗壳式分离器
山西漳泽电力股份有限公司 同煤电力能源有限公司
动静组合式分离器
山西漳泽电力股份有限公司 同煤电力能源有限公司
三.磨煤机动静组合旋转分离器技术概述
低Nox燃烧器的应用，以及对飞灰含碳量的要求，在欧 美国家旋转分离器已经得到了越来越广泛的应用。 世界上的各大公司，如德国的Babcock,美国的B&W,CE， 日本的HITACHI公司都先后致力于发展先进的旋转分离器 技术并在工程中得到了广泛的应用。 哈尔滨博深科技发展有限公司陆续在国内电厂完成了 近100台磨煤机动静组合式动态分离器的改造，运行效果 良好。
600MW
11 华能辛店发电有限公司#5锅炉A磨双进双出磨煤机动静态分离器改造（EPC） 300MW
12 华电内蒙包头热电有限公司#1锅炉中速磨煤机动静态分离器改造（EPC） 600MW
13
大唐贵州发耳发电厂#1锅炉中速磨煤机动静态分离器（EPC）
600MW
14 华能辛店发电有限公司#6锅炉A磨双进双出磨煤机动静态分离器改造（EPC） 300MW
山西漳泽电力股份有限公司 同煤电力能源有限公司
一.磨煤机概述
磨煤机是电站锅炉制粉系统的主要设备，依靠撞击、 挤压、研磨等原理磨制煤粉。
磨煤机按照转速不同可分为： （1）低速磨煤机，也叫钢球磨煤机（包括单进单出钢球磨 煤机和双进双出钢球磨煤机），转速15-25rpm； （2）中速磨煤机，包括常见的MPS 、HP 、ZGM系列，转 速50-300rpm； （3）高速磨煤机，包括风扇磨煤机和锤击式磨煤机，转速 500-1500rpm。
是
执行情况
已完成 已完成 已完成 已完成 已完成 已完成 已完成 已完成 已完成
已完成 已完成 已完成 已完成 已完成 已完成 已完成
已完成 已完成 已完成
投产时间
2010年03月 2011年06月 2011年10月 2011年11月 2012年12月 2012年11月 2012年12月 2013年10月 2013年11月
机组 容量 (MW) 630MW
630MW
300MW
4 华电望亭发电有限公司#11锅炉型中速磨煤机动静组合旋转分离器（EPC） 300MW
5
华电贵州大方发电有限公司#4锅炉双进双出磨煤机动静组合旋转分离器 （EPC）
300MW
6 华电扬州发电有限公司#6锅炉中速磨煤机动静组合旋转分离器（EPC） 300MW
（3）提高磨煤机的性能 相同煤粉细度条件下 ，磨煤机的出力提高8-10%以上 相同出力条件下 ，磨煤机出口煤粉细度可下降3-5%以上 相同出力、相同细度条件下 ，磨煤机主电机电流下降 5-8%
（4）运行调整方便
山西漳泽电力股份有限公司 同煤电力能源有限公司
五.磨煤机分离器技术实施方案
钢球磨煤机动静组合式分离器 改造方案图
山西漳泽电力股份有限公司 同煤电力能源有限公司
制粉系统磨煤机 动态分离器改造技术
山西漳泽电力股份有限公司 同煤电力能源有限公司
一.磨煤机概述 二.磨煤机分离器技术概述 三.磨煤机动静组合旋转分离器技术概述 四.磨煤机静态分离器与动静组合式分离器性能对比 五.磨煤机分离器技术实施方案 六.技术应用情况及产业化情况 七.典型用户及投资效益
3、案列名称：华电大方电厂
建设规模：1×300MW机组 建设条件：停机检修期间施工 改造内容及主要设备：拆除双进双出钢球磨煤机 D-11D 静态分离器安装新设计的动静组合式旋转分离器 投资金额：900万 工程期（设备制造期 2个月 建设安装期 1个月 ）
山西漳泽电力股份有限公司 同煤电力能源有限公司
山西漳泽电力股份有限公司 同煤电力能源有限公司
4.2 动静组合式旋转分离器的特点
（1）对煤种的适应性 适用于各种烟煤，贫煤及各动力煤种 煤粉细度可调，R90=2%~40% 完全可以代替静态分离器
（2）改善燃烧效率 提高煤粉细度，降低飞灰含碳量，从而提高燃烧效率。 更适宜于低NOx燃烧器的燃烧，有利于环保。
鉴于改造完成的5#机组6台分离器运行良好，性能指标超出满足 电厂预期，哈尔滨博深科技发展有限公司在2015年3月顺利赢得华能 辛店电厂6#机组BBD4060双进双出球磨机6台动态分离器改造项目， 2015年10月20日正式完成设备调试投入运行，11月1日正式完成验 收工作。
山西漳泽电力股份有限公司 同煤电力能源有限公司
15
华能辛店发电有限公司#5炉BC磨双进双出磨煤机分离器改造（EPC） 300MW
16
华电哈尔滨第三发电有限公司#3锅炉中速磨煤机动静组合旋转分离器 （EPC）
600MW
17
华电哈尔滨热电有限公司#7锅炉双进双出磨煤机动静组合旋转分离器 （EPC）
300MW
18
华能辛店发电有限公司#6炉BC磨双进双出磨煤机分离器改造（EPC） 300MW
贵州大方电厂分离器项目改造实验报告得知，动 态旋转分离器改造后对应的飞灰可燃物含量最低，锅炉效 率最高。如果将静态分离器改造成动态旋转分离器，飞灰 可 燃 物 由 8.5% 下 降 至 6.5% ， 锅 炉 效 率 由 90.85% 上 升 至 91.63%，锅炉效率提高0.78%，按1%锅炉效率影响供电煤 耗3.3 g/(kW·h)计算，如果将静态分离器改造成动态分 离器预计机组供电煤耗降低2.574g/(kW·h)，经济效益相 当可观。按照现在电厂煤折合标煤单价300元/吨。按机组 改造后年发电量为18亿千瓦时，可年节约标煤约5000吨。 标煤单价以300元/吨计算，折算年节约资金150万元。
山西漳泽电力股份有限公司 同煤电力能源有限公司
（1）低速磨煤机
单进单出钢球磨煤机
双进双出钢球磨煤机
山西漳泽电力股份有限公司 同煤电力能源有限公司
（2）中速磨煤机

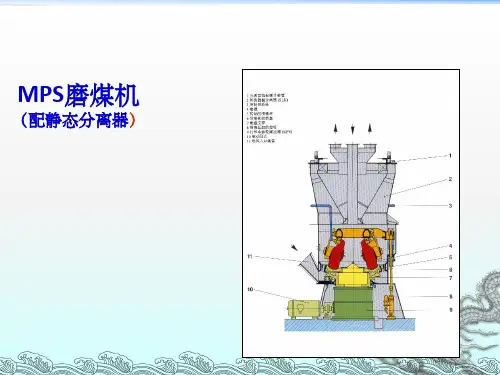

MPS/ZGM系列示意图 HP中速磨示意图
山西漳泽电力股份有限公司 同煤电力能源有限公司
（3）高速磨煤机
风扇磨煤机示意图
山西漳泽电力股份有限公司 同煤电力能源有限公司
2013年12月
2014年06月 2014年06月 2014年07月 2014年10月 2015年05月 2011年6月
2015年08月 2015年10月 2015年10月
山西漳泽电力股份有限公司 同煤电力能源有限公司
七.典型用户及投资效益
1、案列名称：华能辛店电力有限公司 建设规模：2×300MW机组 建设条件：停机检修期间施工 改造内容及主要设备：拆除静态分离器安装新设计的
中速磨煤机动静组合式分离器 改造方案图
山西漳泽电力股份有限公司 同煤电力能源有限公司
六.技术应用情况及产业化情况
序号
1 2 3
电厂名称及机组号
扬州第二发电有限公司#4锅炉中速磨煤机动静组合旋转分离器（EPC） 扬州第二发电有限公司#4锅炉中速磨煤机动静组合旋转分离器
华电扬州发电有限公司#7锅炉中速磨煤机动静组合旋转分离器（EPC）
是
ZGM123G 中速磨煤机
是
BBD4060B 双进双出磨煤机
是
ZGM113K 中速磨煤机
是
ZGM113N 中速磨煤机
是
BBD4060B 双进双出磨煤机
是
BBD4060B 双进双出磨煤机
是
RP1003
中速磨煤机
是
BBD4060B 双进双出磨煤机
是
BBD4060B 双进双出磨煤机
是
ZGM113N 中速磨煤机
19
山西漳山发电有限责任公司#3锅炉中速磨煤机旋转分离器（EPC）
600MW
型号
机组型式
合同是否生 效
HP1003
中速磨煤机
是
HP1003
中速磨煤机
是
HP843
中速磨煤机
是
HP863
中速磨煤机
是
D-11D 双进双出磨煤机
是
HP843
中速磨煤机
是
HP843
中速磨煤机
是
ZGM95N
中wk.baidu.com磨煤机
是
BBD4060B 双进双出磨煤机
二.磨煤机分离器技术概述
分离器的作用
分离粗细粉，为锅炉提供合格的煤粉。 其性能影响到磨煤机出力、煤粉细度、 煤 粉均匀性、各粉管之间的分配均匀性。
分离器的种类
静态分离器： 静态分离器、蜗壳式分离器
动静组合式分离器
静态分离器
山西漳泽电力股份有限公司 同煤电力能源有限公司
顶封 外锥体
静叶片 内锥体
综合以上经济效益分析，磨煤机煤粉分离器增加 旋转式煤粉分离器后，可预见经济效益约在350万元/炉年 以上，2-3年即可回收投资成本。
山西漳泽电力股份有限公司 同煤电力能源有限公司
谢 谢！
