低频典型例题--部分参考答案
第五章低频功率放大电路习题及答案
第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称__________ 放大器。
它不但输出一定的_________ 还能输出一定的_______ ，也就是向负载提供一定的功率。
2、功率放大器简称_____ 。
对它的要求与低频放大电路不同，主要是：__________ 尽可能大、_______ 尽可能高、 _______ 尽可能小，还要考虑_________ 管的散热问题。
3、功放管可能工作的状态有三种：______ 类放大状态，它的失真_______ 、效率___ ；_____ 它的失真 ______ 、效率 ______ 。
4、功率放大电路功率放大管的动态范围大，电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入 ___________ 或 __________ ，产生______ 失真。
5、所谓“互补”放大器，就是利用________ 型管和 _____ 型管交替工作来实现放大。
6、OTL电路和OCL电路属于 ____ 工作状态的功率放大电路。
7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在 ______ 。
8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性_______ ，故在两管交替工作时产生 _______ 。
9、对于乙类互补称功放，当输入信号为正半周时，_________ 型管导通， ______ 型管截止；当输入信号为负半周时， ______ 型管导通，________ 型管截止；输入信号为零（Ui=O ）时，两管 ____ ，输出为________ 。
10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在，当输入信号在正负半周交替过程中造成两功率管同时―, 引起 _________ 的失真，称为_____ 失真。
11、功率放大器按工作点在交流负载线上的位置分类有：__________ 类功放、___________类功放和 ___________ 类功放电路。
低频电子线路 练习题
（2）无负反馈放大器增益：
Av
v0 vi
4 40 0.1
由此可得: BvAA vvfA Avvf4 40 0 2 20 00.025
习题4.4
解：
负反馈所能抑制的干扰和噪声是 B 。 A、 输入信号所包含的干扰和噪声 B、 反馈环内的干扰和噪声 C、 反馈环外的干扰和噪声 D、 输出信号中的干扰和噪声
(g)电压串联负反馈
Ri ,R0, 可稳定 v0
(h)电压并联负反馈
Ri ,R0, 可稳定 v0
习题4.3 一个电压串联负反馈放大器，
当输入电压为0.1V时，输出电压为2V。 去掉负反馈后，对于0.1V的输入电压，输出 电压为4V ，计算它的电压反馈系数B v。
解：（1）负反馈放大器增益：
A vfv v0 i 1A A vvB v A vf0 2 .120
解：（1）电压并联负反馈
（2）由图可得：
if
v0 Rf
,
ii
vi Rs
在理想集成运放电路中：由“虚地”有：
ii if
v v0 i R R 1 f 3 vi1 V v03 V
习题4.13 判断图题4-13中各电路反馈的极性 及交流反馈的组态。
解：（a）电流串联负反馈
（b）电流并联负反馈 （c）电压并联负反馈
解法一：
（1）拆环等 效交流通路
信号源变换后等效交流通路
在深度负反馈条件下 并联负反馈的 R if 很 小，一般有 Rif Rs
（2）由图可得： if 1 , ii 1 v0 Rf vs Rs
在深度负反馈条件下： ii if
v0 v0 ii v0 ii vs ii vs if vs
Rf 3000 10 Rs 300
低频电子线路复习题一
低频电子线路复习题一1.1 在晶体管放大电路中，测得晶体管的各个电极的电位如图1.1所示，该晶体管的类型是 [ ]A.NPN 型硅管 B.PNP 型硅管 C.NPN 型锗管 图1.1 2V 6V D. PNP 型锗管 1.3V1.2 某三极管各个电极的对地电位如图1-2所示，可判断其工作状态是[ ]A. 饱和B. 放大C. 截止 图1.2D. 已损坏1.3 在如图1.3所示电路中，当电源V=5V 时，测得I=1mA 。
若把电源电压调整到V=10V ，则电流的大小将是 [ ]A.I=2mAB.I<2mAC.I>2mAD.不能确定图1.31.4 在如图1-7所示电路中电源V=5V 不变。
当温度为20O C 时测得二极管的电压U D =0.7V 。
当温度上生到为40O C 时,则U D 的大小将是[ ]A.仍等于0.7VB.大于0.7VC. 小于0.7VD.不能确定图1.41.5 在杂质半导体中，多数载流子的浓度主要取决于 [ ]A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷1.6 对于同一个晶体管而言，反向电流最小的是 [ ]A.I CBOB.I CESC.I CERD.I CEO1.7二极管的主要特性是 [ ]A.放大特性B.恒温特性C.单向导电特性D.恒流特性1.8 温度升高时，晶体管的反向饱和电流ICBO将[ ]A.增大B.减少C.不变D.不能确定1.9 下列选项中，不属三极管的参数是[ ]A.电流放大系数βB.最大整流电流IFC.集电极最大允许电流ICM D.集电极最大允许耗散功率PCM1.10 温度升高时，三极管的β值将A.增大B.减少C.不变D.不能确定1.11 在N型半导体中，多数载流子是[ ]A. 电子B. 空穴C.离子D. 杂质1.12 下面哪一种情况二极管的单向导电性好[ ]A.正向电阻小反向电阻大B. 正向电阻大反向电阻小C.正向电阻反向电阻都小D. 正向电阻反向电阻都大1.13 在如图1.13所示电路中，设二极管的正向压降可以忽略不计，反向饱和电流为0.1 mA, 反向击穿电压为25V且击穿后基本不随电流而变化，这时电路中的电流I等于[ ]A. 0.1 mAB. 2.5mAC. 5mAD. 15 mA图 1.131.14 在P型半导体中，多数载流子是[ ]A. 电子B. 空穴C.离子D. 杂质1.15 下列对场效应管的描述中，不正确的是[ ]A 场效应管具有输入电阻高，热稳定性好等优点；B 场效应管的两种主要类型是MOSFET和JFET；C 场效应管工作时多子、少子均参与导电；D 场效应管可以构成共源、共栅、共漏这几种基本类型的放大器。
低频标准试题(A卷)
低频电子线路课程理论考试题（A 卷）参考教材： 《电子线路》 机械工业出版社 林理明【闭卷】班级： 学号： 姓名： 成绩：1、电子线路包含了3门主要课程，它们是 。
A 、 模拟电子线路、数字电子线路、电子线路B 、 低频电子线路、高频电子线路、数字电子线路C 、 电工、电子技术、数字电子线路D 、 移动通信、模拟通信、数字通信2、一个PN 结构成了一个二极管，二极管具有 。
A 、双向导电性 B 、单向导电性 C 、双向绝缘性 D 、放大作用3、三极管在放大状态下的电流分配关系是 。
A 、E I =B I +C I B 、E I ＜B I +C I C 、E I ＞B I +C I D 、E I ≠B I +C I4、外加电压使三极管的 ，三极管工作于放大状态。
A 、发射结零偏，集电结零偏 B 、发射结反偏，集电结反偏 C 、发射结正偏，集电结正偏 D 、发射结正偏，集电结反偏5、放大电路的静态是指输入交流信号 时的电路状态。
A 、幅值不变 B 、频率不变 C 、幅值为零 D 、相位不变6、某放大器的输入信号电压为10mV ，输出电压是1V ，则电压放大倍数 V A 倍A 、10B 、100C 、1D 、10007、放大电路引入反馈之后，如果反馈信号x f 与输入信号x i 反相，使净输入信号减少，这种反馈方式称为 。
A 、正反馈B 、交流反馈C 、直流反馈D 、负反馈8、在负反馈放大电路中，反馈元件通常接在 之间。
A、电源与地B、输入与地C、输出与地D、输入与输出9、要提高放大电路的输入电阻，降低放大电路的输出电阻，应引入负反馈。
A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈10、直接耦合放大电路产生零点漂移的主要原因是。
A、放大倍数太小B、放大倍数太大C、外界存在干扰太大D、环境温度的变化引起器件参数变化11、抑制零点漂移最有效的措施是放大电路采用。
A、直接耦合放大电路B、差分放大电路C、负反馈放大电路D、正反馈放大电路12、在下图所示的复合管中，组合方式是合理的。

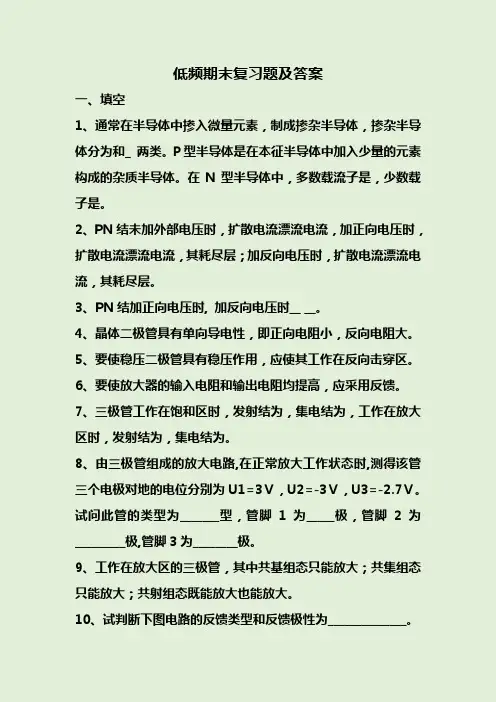

低频期末复习题及答案
