PON小区接入设备及开通
PON接入网络
POS网络常见问题
• 1、分光器问题 • 分光器尾纤污损，法兰污损 • 分光器参数异常（熔锥损坏）
• 分光器受环境影响（特别是温度影响，质 量问题） • 分光器尾纤与光缆尾纤不配套 • 分光器型号选错，必须为 1490、1310双窗 口或宽窗口
• • • • • • • •
2、光缆问题 光缆损耗大，有台阶；熔接点问题 光缆曲度不合理，过度弯曲 光缆尾纤污损 光缆施工、使用过程中受外力过大，纤芯受伤 光缆型号选错 光缆盘余不良，受风力等影响 尾纤头本身问题（陶瓷部分有裂纹，碎裂）
– – 无源光分路器 是连接OLT和ONU的无源设备
EPON系统构成－OLT
在一个 EPON 系统中， OLT 既是一个交换机或路由器，又是一个多业务提供平台 （MSPP），它提供面向无源光纤网络的光纤接口。它是整个EPON系统的核心部件， 主要完成的功能有： （1）向ONU以广播方式发送以太网数据； （2）发起并控制测距过程，并记录测距信息；
• 3、 OLT 问题 • OLT PON端口故障 • OLT PON单板故障 • OLT 整机故障
– MAC 地址表 混乱 （设备本身问题、环路） – 二层转发异常 – 广播风暴
• 主控板、电源问题 • 温度过高、通风问题、机房环境 • 其他一些板子问题
• 谢谢大家！
FE/GE
CDN
合波器 （EDFA）
splitter
1310nm
Oቤተ መጻሕፍቲ ባይዱT IPTV 数字家庭 网关
OLT
1490nm
V5.2/H.248
PSTN/SS
家庭网络 0～20KM
FTTH是光接入的典型应用，真正满足了光纤到户的高带宽业务的 需求，真正意义上实现了‘三网合一’的目标。FTTH加快了‘数字家庭’ 的产业化进程和信息化进程。
关于通信小区宽带接入开通质量要求
关于社区开通质量要求规范一、开通质量规范为规范各PON网络工程开通质量，统一并简化各参数量化、计算方法，加强设备命名规范及完善表格填写要求，特向各工程单位作出下列要求规范，请各单位认真落实，保证各工程以优异的质量顺利完工。
（一）PON网络各元素光衰取值1、PON网络总衰耗主要考虑光缆衰耗+ 接头衰耗+ 分光器衰耗来进行计算。
2、光缆衰耗按波长1310nm每公里衰耗0.36dB，1550nm每公里衰耗0.29dB计算。
3、接头衰耗按每接头≤0.5dB计算。
4、PON口发光功率须在+2~3dB。
5、OLT PON口处光功率计实测光功率须≥+2dB。
6、经各光分箱到达分光器处，光功率须≥-1.5dB。
7、分光器插入损耗与分光器分光比有关，其关系为1:2插损3dB左右，1:4插损6 dB左右，1:8插损9 dB左右，1:16插损12dB左右，1:32插损15dB左右，1:64插损18 dB左右。
8、1：32及以下分光器，分光器输出的光功率必须≥-19.5dB；1：64分光器插损≥-21dB。
（二）PON各网络节点光功率控制1、若为FTTB方式，至ONU端输入光功率须≥-19.5dB。
2、若为FTTH方式，至分纤箱输出光功率须≥-21dB。
以上要求可参见下列拓扑图：附录1： FTTB/FTTH系统ODN光纤连接表(样表样例，下联端口未一一列出)ODN链接表(样表1).xlsx二、业务测试规范（一）打开网页测试1、网站一：，能在1S内正常打开网页2、网站二能在1S内正常打开网页3、网站三能在1S内正常打开网页（二）下载速率测试1、网站一/qq/2013/2、网站二/备注：2M带宽稳定下载速率应在180KB/s以上，峰值速率应不低于200KB/s。
4M带宽稳定下载速度应在320KB/s以上，峰值速率应不低于400KB/s。
（三）视频应用测试1、视频应用一2、视频应用二备注：要求能连续无缓冲观看半个小时以上。
（四）稳定性测试使用 ping 命令进行稳定性测试，ping的对象为DNS服务器，要求ping 100次，掉包率小于3%。

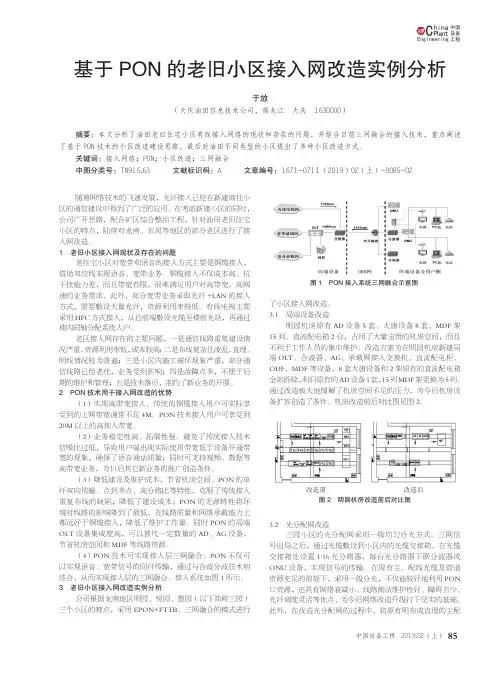

基于PON的老旧小区接入网改造实例分析
85中国设备工程Engineer ing hina C P l ant中国设备工程 2019.02 （上）随着网络技术的飞速发展，光纤接入已经在新建商住小区的通信建设中得到了广泛的应用。
在考虑新建小区的同时，公司广开思路，配合矿区综合整治工程，针对油田老旧住宅小区的特点，陆续对龙南、东风等地区的部分老区进行了接入网改造。
1 老旧小区接入网现状及存在的问题老住宅小区对宽带和语音的接入方式主要是铜缆接入，借助双绞线实现语音、宽带业务。
铜缆接入不仅成本高、抗干扰能力差，而且带宽有限，很难满足用户对高带宽，高网速的业务需求。
此外，部分宽带业务采取光纤+LAN 的接入方式，需要敷设大量光纤，资源利用率较低。
有线电视主要采用HFC 方式接入，从总前端敷设光缆至楼前光站，再通过楼内同轴分配系统入户。
老区接入网存在的主要问题，一是通信线路重复建设情况严重，资源利用率低，成本较高；二是布线复杂且凌乱，直埋、明线情况较为普遍；三是小区内施工破坏现象严重，部分通信线路已经老化，业务受到影响；四是故障点多，不便于后期的维护和管理；五是技术落后，制约了新业务的开展。
2 PON 技术用于接入网改造的优势（1）实现高带宽接入。
传统的铜缆接入用户可实际享受到的上网带宽通常不足4M。
PON 技术接入用户可享受到20M 以上的高接入带宽。
（2）业务稳定性高、拓展性强。
避免了传统接入技术信噪比过低，导致用户端出现实际使用带宽低于设备开通带宽的现象，确保了语音通话质量；同时可支持视频、数据等高带宽业务，为日后其它新业务的推广创造条件。
（3）降低建设及维护成本，节省机房空间。
PON 的单纤双向传输、点到多点、高分路比等特性，克服了传统接入重复布线的缺陷，降低了建设成本；PON 的无源特性将环境对线路的影响降到了最低，在线路质量和网络承载能力上都远好于铜缆接入，降低了维护工作量。
同时PON 的局端OLT 设备集成度高，可以替代一定数量的AD、AG 设备，节省机房空间和MDF 等线路资源。
PON设备维护管理办法
EPON设备维护管理办法
目前，PON设备已在我市的网络建设中进行大规模应用，为保障PON设备的安全运行，规范设备维护流程，明确设备职责，特制订本办法。
一、维护职责划分
各维护部门负责本单位辖区内设备的日常维护及故障处理，设备维护中心负责市公司OLT、网管服务器等PON核心设备、宽窄带用户数据制作、用户失败工单的处理，ONU 设备由管线维护中心、****区分公司负责，网络管理中心负责全市OLT、ONU设备的日常监控以及障碍的协调处理。
二、日常维护
请各单位依据《中国联通通信网络运行维护规程-接入网设备分册》要求内容，结合本部门维护职责，制定相应的作业计划并认真执行。
三、设备开通
各维护部门在开通ONU设备时，应采用在OLT下发命令的方式，尽量避免传统的LAN交换机的配置方式。
三、资源及资料的管理
网络管理中心已经下发了《PON网络录入方式及分工细则》（网管〔1〕号），九七系统资料录入规范见附件，请各维护单位严格按照录入规范进行资源的录入，并遵循资源管理系统、综合客服（97）系统、设备网管同一命名的原则，
避免同一设备在不同系统中有不同名称现象的出现。
对于实际的维护工作中可能遇到的问题，各分公司、网络管理中心、设备维护中心、管线维护中心应相互配合共同处理，并及时将实际问题报运行维护部，由运行维护部及时协调处理。
PON+LAN网络结构知识
楼道终端PON设备
用户端
光纤连接
PON+LAN设备均为光纤上联，光纤实际上就是玻璃丝，外层为保护 层，很脆弱，容易折断，所以必须小心，过长的光纤一定要盘放好， 不能太曲折，直径要大于8厘米。光纤头要注意防尘，不用时一定要 盖好防尘帽，不要用手触摸光纤头，由于是激光产品，切记不要直视 光纤头，以防伤害眼睛。
interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 199 280 to 303 中兴二层2826配置 hostname YSGS-5# set port 1 pvid 256 create vlan 199 name manager set vlan 199 add port 24 tag create vlan 256 name p256 set vlan 256 add port 1 untag set vlan 256 add port 24 tag set vlan 199 enable set vlan 256-278 enable set ipport 24 ipaddress 125.45.163.34 255.255.255.0 set ipport 24 vlan 199 set ipport 24 enable iproute 0.0.0.0 0.0.0.0 125.45.163.254 1
目
录
PON+LAN网络结构介绍 PON终端设备指示灯介绍 LAN小区设备管理系统录入注意 LAN小区设备常见故障 LAN二层交换机介绍 附：宽带错误代码
LAN二层交换机介绍
• 三层交换机加二层交换机的LAN小区形式在问题判别上和PON+LAN稍有不同， 需要注意上联端口的模式与vlan的透传，其他的端口指示灯同PON终端 • 华为二层配置： sysname MA-SQ-SMZ.GLJ-S2326-002-D2 # vlan batch 199 280 to 303 # vlan 199 description TO_Manager # interface Vlanif199 ip address 125.45.164.242 255.255.255.0 # interface Ethernet0/0/1 port link-type access port default vlan 280
EPON宽带业务开通及配置
EPON宽带业务开通及配置一、前期准备工作1. 网络规划：确定EPON网络的拓扑结构和设备布局，包括OLT（光线终端）、ONU（光网络单元）以及其他传输设备安装位置。
2. 资源准备：根据用户需求，准备足够的OLT、ONU等设备，确保能够满足开通业务的需求。
3. 光纤敷设：进行光纤的敷设工作，包括选址、管道布线、光缆敷设等工作，确保光纤能够顺利地连接到用户的家庭或办公室。
二、开通过程1. OLT安装：首先，将OLT设备安装在指定的机房中，通过光纤与光纤交换机相连。
配置OLT设备所需的参数，如IP地址、网关、子网掩码等。
2. ONU注册：将ONU设备安装在用户所在的楼宇或家庭中，通过光纤与OLT相连。
ONU 设备会自动进行注册，向OLT发送注册请求，并获取OLT分配的唯一身份识别码。
3. 网络管理：通过OLT设备进行网络管理，包括对ONU设备的配置和管理，如限速设置、端口映射、安全策略等。
4. 宽带业务开通：根据用户需求，对开通宽带业务进行配置。
首先，对用户进行身份验证，确定用户的身份和权限。
然后，为用户分配IP地址，配置相关的网络参数，如子网掩码、网关、DNS等。
最后，开通宽带业务，允许用户正常上网。
5. 测试和调试：在开通业务后，进行测试和调试工作，确保网络连接的稳定性和性能。
包括对网络带宽进行测试、网络延迟的检测以及故障排查等工作。
三、配置过程1. OLT配置：通过终端连接到OLT设备的管理端口，使用命令行界面或图形界面对OLT进行配置。
包括添加ONU设备、配置VLAN（虚拟局域网）、设置QoS（服务质量）、配置MAC地址表等。
2. ONU配置：通过管理终端连接到ONU设备的管理端口，使用命令行界面或图形界面对ONU进行配置。
包括设置上行带宽、配置端口映射、开启PPPoE（点对点协议）等。
3. 宽带业务配置：通过OLT设备对宽带业务进行配置。
包括设置用户的身份认证方式，如PPPoE、DHCP（动态主机配置协议）等，配置IP地址和相关网络参数。
gpon小区接入方案
GPON小区接入方案简介GPON（Gigabit Passive Optical Network）是一种用于宽带接入的光纤通信技术，它能够实现高速、高质量的网络接入。
本文将介绍基于GPON技术的小区接入方案。
方案概述GPON小区接入方案包括三个主要组成部分：OLT（Optical Line Terminal）、ODN（Optical Distribution Network）和ONT（Optical Network Terminal）。
•OLT是GPON网络的核心设备，负责光纤与城域网之间的互联。
它接收来自上层网络的数据，然后将数据转换为光信号，并通过光纤传输到小区内。
•ODN是光分布网络，负责将OLT产生的光信号通过分光器分配给各个小区，然后将信号传输到ONT。
•ONT是终端用户的接入设备，负责将光信号转换为电信号，并提供以太网接口供用户使用。
方案优势高容量GPON采用波分多路复用技术，在一根光纤上可以同时传输多个波长的信号，从而提供高容量的网络接入。
一根光纤可以支持上千个用户同时访问互联网，满足小区内大量用户的带宽需求。
高速率GPON的下行速率可达到2.5Gbps，上行速率可达到1.25Gbps，远高于传统的ADSL和VDSL技术。
用户可以享受到更快的下载速度、高清的视频观看和稳定的网络游戏体验。
长距离传输GPON网络支持长距离传输，光纤传输距离可达20公里以上。
这使得网络提供商可以通过光纤连接远离城区的小区，为用户提供稳定的网络接入，避免了信号衰减和干扰的问题。
灵活配置GPON网络可以根据用户需求进行灵活的配置。
运营商可以根据小区内用户的数量和带宽需求来调整OLT和ODN的配置，以达到最佳性能和经济效益。
方案实施步骤步骤一：规划网络布线首先需要规划好光纤的布线路径，确定OLT设备的位置和光纤的引入点。
通常情况下，OLT会放置在小区的机房或者是光交箱中。
步骤二：安装和配置OLT将OLT设备安装在机房或光交箱中，并根据网络规划对OLT进行配置。
GPON开通流程
对传输数据进行加密处理，保 证数据安全性。
定期对系统进行漏洞扫描和安 全更新。
应急预案
建立24小时在线客服，及时处理用户反馈的 问题。
提供备份和恢复方案，保障用户数据安全。
针对可能出现的突发故障或安全事件，制定 相应的应急预案。
对系统进行实时监控和维护，确保系统稳定 运行。
感谢您的观看
THANKS
注意事项和安全措施
注意事项
确保用户具备有效的GPON设备， 并已安装至用户端。
提醒用户在进行GPON开通前，先 咨询当地运营商是否支持该业务。
确保用户端网络连接畅通，无任何 故障或问题。
确认用户端设备与GPON业务兼容 。
安全措施
对用户端设备进行安全检测， 如防病毒、防黑客攻击等。
对用户身份进行验证，确保用 户合法性。
配置gpon设备
01
02
03
选择合适的设备
根据用户的需求和网络环 境，选择合适的GPON设 备。
安装设备
按照设备的安装要求，进 行设备的安装。
配置设备参数
根据业务需求和网络状况 ，配置设备的各项参数。
测试业务功能
互联网接入测试
测试互联网接入的稳定性 、速度等指标。
IPTV业务测试
测试IPTV业务的视频质量 、播放流畅度等指标。
根据实际网络情况，对GPON网络结构进 行优化，提高网络性能和稳定性。
参数优化
针对GPON设备的一些参数进行优化，如 分光比、传输速率等，以提高网络性能。
性能测试和评估
吞吐量测试
通过专业的测试工具，对GPON网络的吞吐量进行 测试，确保网络性能达到预期。
延迟测试
测试GPON网络的延迟，确保网络延迟在可接受范 围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPON的基本协议概念- T-CONT
T-CONT 的由来 OLT如何区分不同ONT的上行数据？ 1、下行数据是OLT广播下来的，ONT只需要从这堆信息 中间拨出属于自己的那部分信息就行了。 2、上行流就不一样了，因为上行流涉及到一个信息冲突的 问题，目前PON技术采用的是上行TDMA，我们要将每个ONT 发送数据的时间区分开来，这样OLT才不会混淆上传的数据。 ONT怎么知道自己在哪个时间开始发数据呢？ONT怎么 知道自己有多长的时间来发送数据呢？这就需要OLT与ONT 之间达成某种协议来完成上述功能。
EPON的原理——上行
OLT接收数据前比较LLID注册列表 每个ONU在由局方设备统一分配的时隙中发送
数据帧 分配的时隙补偿了各个ONU距离的差距，避免 了各个ONU之间的碰撞
EPON系统工作过程
GPON的基本协议概念- T-CONT
T-CONT (Transmission Containers) T-CONT的全称是Transmission Container，传输容器，对于上行 数据来说它就是一个“容器”，上行数据就放在这个“容器”中。但 是一定要注意的是，T-CONT并没有物理上对应的概念，也就是说并没 有什么物理的容器，它仅仅是个逻辑的概念。 一个T-CONT对应一种带宽业务流，这种业务流有自己的Qos特征， Qos特征主要体现在带宽保证上，分为固定带宽，保证带宽，保证/不 保证带宽，尽力转发，混合方式五种。T-CONT的主要是从带宽的保证 角度而不是从业务的种类（如CBR，UBR等，这里包含了带宽、延时、 抖动等等的考虑），来划分的。 每个T-CONT用Alloc-ID来标识。每个T-CONT的流量由多个VP或 Port组成。而每个T-CONT中的VP或Port可以是来自任意ONU的。TCONT是业务流量的集合体，通过Alloc-ID标识，一种T-CONT只能承载 一种数据类型。
接入方式主要使用点对点技 术，它以光纤为传输媒介， 通过成对的光纤收发器为传 输设备，再通过以太网交换 机实现用户的宽带接入。
LAN接入方式
互联网
接入层或汇聚 层交换机 网线
光缆
光收发器 入户网线 楼道交换机
关于PON
PON自出现以来，已经过多年的发展，形成了
APON、BPON、EPON、GPON等一系列概念、规 范及产品序列。
APON（ATM PON） ATM是一种基于信元的传输协议。155Mb/s的PON 系统技术规范， ITU-T G.983系列标准； BPON（Broadband PON） APON标准后来得到了加强，可支持622Mb/s的传 输速率，同时加上了动态带宽分配、保护等功能。 EPON（Ethernet PON） GPON（Gigabit PON）
PON小区接入设备及开通维护
讲稿 ：找骂
内容介绍
LAN接入方式 关于PON EPON原理
GPON原理
PON设备开通和维护
LAN接入方式
LAN（Local Area Network)
OLT的操作 产生时间戳消息，用于系统参考时间 通过MPCP帧指配带宽 进行测距操作 控制ONU注册
EPON系统工作过程
ONU的操作 ONU通过下行控制帧的时间戳同步于OLT。 ONU等待发现帧 ONU进行发现处理，包括：测距，指定物理ID 和带宽。 ONU等待授权，ONU只能在授权时间发送数 据
光纤接入
光纤接入
点到点(P2P)
点到多点（P2MP）
光纤以太网
GPON
EPON
LAN和PON组网比较
核心交换机
交换机 OLT
20公里可 继续使用 交换机
交换机
分光器
POS 20公里不 可分光了
交换机 交换机 ONU ONU ONU ONU
交换机
交换机
ONU
ONU
典型的PON网络由什么构成？
在PON系统的光接入网中，OLT设备和用户终端设备
ONU之间存在着光分配网络（Optical Distribution Network---ODN），它由尾纤、法兰盘、分光器组成。 分光器是无源光纤分支器件。作为连接OLT设备 和ONU用户终端的无源设备，它把由馈线光纤输入的 光信号按功率分配到若干输出光纤上，有1分2、1分4、 1分8、1分16、1分32、1分64、1分128七种分支比。 对于1分2的分支比，功率会有平均分配（50:50） 和非平均分配（5:95）两种类型。 而对于其他分支比，功率会平均分配到每条输出光纤。
分光器介绍
型号
OC-1x2-5:95
工作波 长范围
1310 1520
分支比 1:2
功率分 配比 5:95
最大插 入损耗 15.5/1.0
备注
OC-1x2
OC-1x4
1310 1520
1310 1520 1310 1520 1310 1520 1310 1520
EPON的基本参数性能
支持传输速率：对称1.25 Gb/s以及其它比特率。 支持分光比：2、4、8、16、32。 支持一、二级分光，不建议三级分光。
最大逻辑传输距离：60KM。
最大物理传输距离：20KM。
EPON的基本参数性能
PON（无源光网络）技术（包 括EPON，GPON）是接入层建设的 一种选择，是发展FTTx（光纤到户） 的主要实现技术，它可节省主干光 纤资源和网络层次，在长距离传输 条件下可提供双向高带宽能力，接 入业务种类丰富，可支持多种应用 场景 。
PON技术的发展
EPON的原理
EPON系统采用WDM技术，实
现单纤双向传输
EPON的原理——下行
广 播 方 式
在ONU注册成功后分配一个唯一的LLID（逻辑链路
标识）。 在每个分组开始之前添加一个LLID，替代以太网前 导符的最后两个字节。 OLT接收数据时比较LLID注册列表，ONU接收数据 时，仅接收符合自己的LLID的帧或者广播帧。
光模块 OLT ONU OLT ONU
光模块距 离
10公里 10公里 20公里 20公里
接收灵敏度 （dBm）
-24 -24 -27 -24
发射灵敏度（dBm）
-3-2 -1-4（一般取0） 2-7 -1-4（一般取0）
关于物理传输距离和逻辑传输距离
EPON的传输距离受OLT发射功率、光分路比、光纤链路衰减 等多方面因素的制约。以典型OLT发射功率6dBm，ONU接收灵敏 度-24dBm为例，采用1*32光分路器插入损耗18dB，光纤损耗 0.3dB/Km，则在20Km后，光功率为：6-18-20*0.3-2=-20dBm>24dBm（其中考虑接头损耗2dB）。即可以满足20Km传输。 所谓的60Km传输距离，我们以链路不考虑光分路计算：6-60*0.32=-14dBm，看起来能够满足ONU接收灵敏度要求，但因为PON 系统有ONU发现与注册的过程。60Km的ONU发现与注册，以及 不使用分路或分路比不高，则失去PON本身点对多点的优势，实 际不会采用（还不如采用点对点的光纤收发器）。
1:2
1:4
50:50
3.8
7.8
OC-1x8
OC-1x16 OC-1x32
1:8
1:16 1:32
11.0
15.0 18.7
PON常见的接入方式
互联网
交换机 PON网管
OLT
分光器
不提倡接 交换机
ONU
拨号宽带
固定IP宽带
软交换电话
交换机
GPON的原理
GPON系统采用WDM技术，实现单纤双向传输（强制），上行光波长
1310nm，下行光波长1490nm，若是需要传送CATV信号，则采用 1550nm波长进行传送。
1490nm
1310nm
为了分离同一根光纤上多个用户的来去方向的信号，采用以 下两种复用技术： 下行数据流采用广播技术； 上行数据流采用TDMA技术。
GPON的基本参数性能
支持传输速率：对称622 Mb/s、对称1.25 Gb/s、非对 称下行2.5 Gb/s与上行1.25 Gb/s以及其它比特率。
支持分光比：2、4、8、16、32、64。
支持一、二级分光，不建议三级分光。 最大逻辑传输距离：60KM。
最大物理传输距离：20KM。
EPON接入链路的功率
功率 按照IEEE802.3ah-2004的约定： 1、OLT侧发射功率大于2dBm，接收灵敏度
>-27dBm。 2、ONU发射功率大于-1dBm，接收灵敏度>24dBm。 3、整个光链路的损耗上行<24dB，下行 <23.5dB。 4、EPON上行1310nm和下行1490nm波长在 G.652光纤中的损耗约为0.3dB/km。
GPON原理----下行数据
广播方式：GPON的下行帧长为固定的125us，下行为广播 方式，所有的ONU都能收到相同的数据，通过Gemport ID 来区分不同的业务的数据，ONU 通过过滤来接收属于自己 的数据。
wwwHale Waihona Puke
GPON原理----上行数据
•上行数据方向采用了TDMA技术（Time Division Mutiple Access） GPON的上行是通 过TDMA（时分复用）的方式传输数据，上行链路被分成不同的时隙，根据下行帧的 upstream bandwidth map字段来给每个ONU分配上行时隙，这样所有的ONU就可以按 照一定的秩序发送自己的数据了，不会产生为了争夺时隙而冲突。 各个ONU把从用户收到的数据帧先缓存起来，直到它的发送时隙到来，当它的发送时 隙到来时，ONU会把它缓存的数据以全线速（2.488Gbps/1000Mbps）“突发”发送
