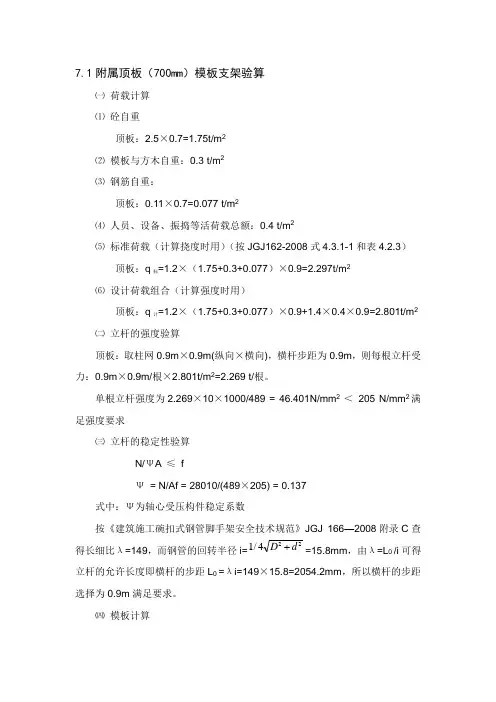

7.1附属顶板(700mm )模板支架验算㈠ 荷载计算⑴ 砼自重顶板:2.5×0.7=1.75t/m 2⑵ 模板与方木自重:0.3 t/m 2⑶ 钢筋自重:顶板:0.11×0.7=0.077 t/m 2⑷ 人员、设备、振捣等活荷载总额:0.4 t/m 2⑸ 标准荷载(计算挠度时用)(按JGJ162-2008式4.3.1-1和表4.2.3)顶板:q 标=1.2×(1.75+0.3+0.077)×0.9=2.297t/m 2⑹ 设计荷载组合(计算强度时用)顶板:q 计=1.2×(1.75+0.3+0.077)×0.9+1.4×0.4×0.9=2.801t/m 2㈡ 立杆的强度验算顶板:取柱网0.9m ×0.9m(纵向×横向),横杆步距为0.9m ,则每根立杆受力:0.9m ×0.9m/根×2.801t/m 2=2.269 t/根。
单根立杆强度为2.269×10×1000/489 = 46.401N/mm 2 < 205 N/mm 2满足强度要求㈢ 立杆的稳定性验算N/ΨA ≤ fΨ = N/Af = 28010/(489×205) = 0.137式中:Ψ为轴心受压构件稳定系数按《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166—2008附录C 查得长细比λ=149,而钢管的回转半径i=224/1d D =15.8mm ,由λ=L 0 /i 可得立杆的允许长度即横杆的步距L 0 =λi=149×15.8=2054.2mm ,所以横杆的步距选择为0.9m 满足要求。
㈣ 模板计算顶板模板面板为受弯构件,需要验算其抗弯强度和刚度,取单位宽度0.9m 的面板作为计算单元,则荷载取值为:顶板:q 标=2.297t/m2×0.9=20.673 N/mm顶板:q 计=2.801t/m2×0.9=25.209 N/mm面板的截面惯性矩I 和截面抵抗矩W 分别为:W=bh 2/6=90×702/6=73500cm 3;I=bh 3/12=90×703/12=2572500cm 4;模板面板的按照简支梁计算(@200mm )。
