电动机的正反转控制
电机的正反转控制线路图解
电机的正反转控制线路图解
实现方法：对调沟通电动机的任意两相电源相序。
a接触器互锁正/反转掌握电路
b按钮和接触器双重互锁掌握电路
1、接触器互锁正/反转掌握电路
问题：KMl、KM2同时闭合，造成相间短路。
电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（工作牢靠）
结论：在掌握中，凡具有相反动作的均需电气互锁。
2、按钮和接触器双重互锁掌握电路
工作过程：1）SB1↓—→ KM1+ —→ 正转
2）SB2↓—→KM1— KM2+ —→ 反转
3）SB1↓—→KM2— KM1+ —→ 正转
4）SB3↓—→ 停
机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（操作便利）
3、仅有按钮互锁掌握电路
存在问题：若消失熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。
此时另一接触器一旦得电动作，主电路就会发生短路。
解决：为保证工作的牢靠和操作的便利可采纳按钮和接触器双重互锁。
此时若消失上述故障现象，则接触器的互锁常闭触点必定将另一接触器的掌握电路切断，避开另一接触器线圈得电。
结论：复合按钮不能代替联锁触点的作用。
4、主令掌握器掌握的正反转掌握线路。
电动机正反转控制
实验六电动机正/反转控制
一、实验目的
正转与反转启动按钮间的互锁与自锁，对故障信号（过流、过压等）的保护，点动按钮的使用。
二、实验编程
电机上电后正转10秒，停5秒，反转10秒，停5秒，连续重复上述状态运行。
三、实验调试中遇到的问题
各输出端无法按顺序进行。
无法停止
四、解决问题
更改编程方案，增加互锁的常闭开关。
增加总控制停止的开关P01。
使程序达到预期功能。
五、实验结论
P00启动开关，P01停止开关；P10正传输出，P11暂停输出，P12反转输出，P13暂停输出；T00、T10、T15、T25开启延时定时器。
设置T00为十秒，T10为五秒，T15为十秒，T25为五秒。
当接通P00时，P10输出，T00计时，自保持P10接通，十秒后，T00开启。
常开接点T00接通，P11给电，互锁常闭P11断开，输出P10断开，自保持P11接通，T10给电，五秒后，T10开启。
常开接点T10接通，P12给电，互锁常闭接点P11断开，输出P11停止，自保持常开接点P12接通，T15给电，十秒后，T15开启。
常开接点T15接通，P13给电，互锁常闭P13断开，输出P12停止。
自保持P13接通，T25给电，五秒后，T25开启。
常开接点T25接通，P10给电，互锁常闭接点P10断开，输出P13停止，自保持常开接点P10接通。
P01接通时，电动机停止工作。
电机的正反转控制原理
电机的正反转控制原理
电机的正反转控制原理是通过改变电流方向来实现的。
电机主要由定子和转子组成，在定子上绕着线圈通以电流，根据安培力定律，会在定子和转子之间产生磁场，这个磁场会对转子施加力，使其转动。
当电流方向与磁场方向一致时，转子会顺时针转动，这时电机处于正转状态。
当电流方向与磁场方向相反时，转子会逆时针转动，这时电机处于反转状态。
要控制电机的正反转，可以通过改变电流方向实现。
常见的控制方法有使用DPDT（双极双刀）开关或者使用H桥驱动器。
使用DPDT开关，将两个线圈连接到其中两端，根据开关位
置的不同，可以选择正转或者反转。
当开关打到一个位置时，其中一个线圈会与正向电源连接，另一个线圈与负向电源连接，这样电流就会改变方向，从而改变磁场方向，实现电机的正反转。
另一种控制方法是使用H桥驱动器。
H桥驱动器由四个开关
组成，可以独立控制电流的方向。
通过打开或关闭相应的开关，可以改变电流方向，从而实现电机的正反转。
需要注意的是，为了保护电机和驱动器，控制电机正反转时应注意控制信号的先后顺序，确保至少有一个开关开启或关闭后再操作另一个开关，否则可能会导致电机和驱动器损坏。
总结来说，电机的正反转控制原理是通过改变电流方向来改变磁场方向，从而控制电机的转动方向。
可以通过使用DPDT
开关或者H桥驱动器来实现。

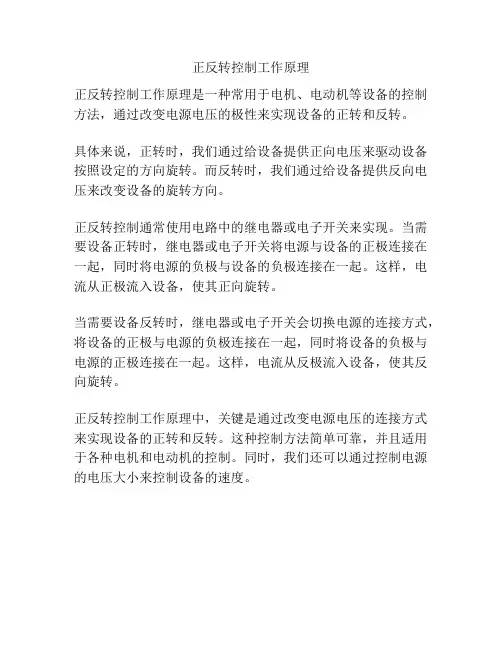

正反转控制工作原理
正反转控制工作原理
正反转控制工作原理是一种常用于电机、电动机等设备的控制方法，通过改变电源电压的极性来实现设备的正转和反转。
具体来说，正转时，我们通过给设备提供正向电压来驱动设备按照设定的方向旋转。
而反转时，我们通过给设备提供反向电压来改变设备的旋转方向。
正反转控制通常使用电路中的继电器或电子开关来实现。
当需要设备正转时，继电器或电子开关将电源与设备的正极连接在一起，同时将电源的负极与设备的负极连接在一起。
这样，电流从正极流入设备，使其正向旋转。
当需要设备反转时，继电器或电子开关会切换电源的连接方式，将设备的正极与电源的负极连接在一起，同时将设备的负极与电源的正极连接在一起。
这样，电流从反极流入设备，使其反向旋转。
正反转控制工作原理中，关键是通过改变电源电压的连接方式来实现设备的正转和反转。
这种控制方法简单可靠，并且适用于各种电机和电动机的控制。
同时，我们还可以通过控制电源的电压大小来控制设备的速度。

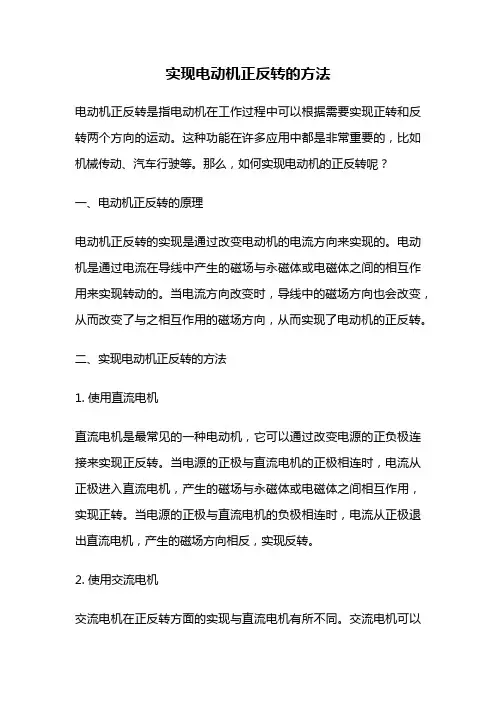

实现电动机正反转的方法
实现电动机正反转的方法电动机正反转是指电动机在工作过程中可以根据需要实现正转和反转两个方向的运动。
这种功能在许多应用中都是非常重要的，比如机械传动、汽车行驶等。
那么，如何实现电动机的正反转呢？一、电动机正反转的原理电动机正反转的实现是通过改变电动机的电流方向来实现的。
电动机是通过电流在导线中产生的磁场与永磁体或电磁体之间的相互作用来实现转动的。
当电流方向改变时，导线中的磁场方向也会改变，从而改变了与之相互作用的磁场方向，从而实现了电动机的正反转。
二、实现电动机正反转的方法1. 使用直流电机直流电机是最常见的一种电动机，它可以通过改变电源的正负极连接来实现正反转。
当电源的正极与直流电机的正极相连时，电流从正极进入直流电机，产生的磁场与永磁体或电磁体之间相互作用，实现正转。
当电源的正极与直流电机的负极相连时，电流从正极退出直流电机，产生的磁场方向相反，实现反转。
2. 使用交流电机交流电机在正反转方面的实现与直流电机有所不同。
交流电机可以通过改变电源的相位来实现正反转。
交流电机的正转方向是由电源相位与电动机的定子磁场相互作用的结果。
当电源的相位与定子磁场方向相同时，电机正转；当电源的相位与定子磁场方向相反时，电机反转。
3. 使用可逆电机控制器可逆电机控制器是一种专门用于控制电动机正反转的设备。
通过可逆电机控制器，可以实现对电动机的正反转控制。
可逆电机控制器一般包括电源开关、电流控制器、电流反转控制器等部分。
通过控制这些部分的工作状态，可以实现对电动机正反转的控制。
4. 使用电机驱动器电机驱动器是一种专门用于驱动电动机的设备，它可以通过改变电流的大小和方向来实现电动机的正反转。
电机驱动器一般包括电源、电流传感器、电流控制器等部分。
通过控制这些部分的工作状态，可以实现对电动机正反转的控制。
三、电动机正反转的应用电动机正反转在许多领域都有广泛的应用。
比如，在机械传动中，电动机的正反转可以实现机械设备的运转和停止；在汽车行驶中，电动机的正反转可以实现汽车的前进和后退。
电机正反转控制原理
电机正反转控制原理
电机正反转控制原理是指通过改变电机的输入电压和电流方向，控制电机的旋转方向。
下面将介绍电机正反转控制的基本原理。
首先，我们需要了解电机的构成。
一个典型的直流电机由定子和转子组成。
定子中有一组线圈，称为励磁线圈，它与电源相连。
转子上有一个永磁体或电枢，它可以在磁场中旋转。
正转控制是指将电机旋转方向设置为正向（顺时针）转动。
反转控制则是将电机旋转方向设置为反向（逆时针）转动。
实现电机正反转控制的关键是要能够改变励磁线圈和电枢之间的电流方向。
在电机正转控制过程中，励磁线圈和电枢之间的电流方向应该满足以下条件：励磁线圈与电源正极连接，电枢与电源负极连接。
这样，励磁线圈所产生的磁场和电枢中的磁场会互相作用，引起转子旋转，从而使电机实现正向转动。
在电机反转控制过程中，励磁线圈和电枢之间的电流方向则应该反转：励磁线圈与电源负极连接，电枢与电源正极连接。
这时，励磁线圈和电枢中的磁场方向也发生了改变，导致转子反向旋转，从而实现电机的反向转动。
为了实现电机正反转控制，通常会使用一个电机驱动器或控制器，如直流驱动器或可编程控制器（PLC）。
驱动器或控制器
可以接收来自用户或外部信号的指令，然后根据指令改变电机输入电压和电流的极性，从而控制电机的旋转方向。
总之，电机正反转控制的原理在于改变电机励磁线圈和电枢之间的电流方向，从而改变磁场的方向，进而控制电机的旋转方向。
电机正反转控制通常使用电机驱动器或控制器来实现。
【精品】电动机的正反转控制
【精品】电动机的正反转控制
电动机是一种将电能转化为机械能的装置，其正反转控制是其基本控制方式之一，常用于工业生产中的各种机械设备控制。
正反转控制实现电动机在正、反方向旋转，可通过电路控制选通不同的电源极性实现。
一般电动机正常情况下只能单方向旋转，要实现正反转控制，则需更换或重构控制电路。
以下是两种控制电路：
1. 交流电动机的正反转控制
交流电动机正反转控制需要借助变极性交流电源供电，如使用三相电源，可通过变换三相电源中的两相的连接来改变电机的运动方向。
如图所示，直接把电机接在交流电源上，其转动方向只能是一个方向。
而通过切换电源相序，在不同的相序下，电机的转动方向也会相应都发生改变。
2. 直流电动机的正反转控制
直流电动机正反转控制的实现可通过两个方法。
第一个是通过磁场的电流方向控制转子的运动方向；第二是通过切换电机转接板上两个接线端子的连接关系，改变电机的电流方向而控制。
如图所示，直接把电机用正（负）极接正（负）电源，电机就会朝一个方向转动。
如需反方向运动，则切换电机转接板上正（负）极的接线端子，电流方向就会改变，进而改变电机的运动方向。
以上是两种电动机正反转控制的基本方法，实际控制时应视具体情况采用不同的控制方式来实现。
电动机正反转控制-电工培训
电动机正反转控制-电工培训首先，我们来了解一下电动机正反转的基本原理。
电动机正反转的控制需要通过控制电动机的供电电路来实现。
在直流电动机中，通过控制电极的接线方式可以实现正反转的切换。
在交流电动机中，通过控制交流电源的相序来实现正反转控制。
所以说，控制电动机的正反转本质上就是控制电机的供电电路。
其次，我们来了解一下电动机正反转控制的具体方法。
在直流电动机中，可以通过改变电机的电极接线方式来实现正反转。
在接线方式上，通过交换两端子的接线，可以改变电机的旋转方向。
在接线上，需要使用特定的继电器或者开关来实现接线的切换。
在交流电动机中，可以通过改变交流电源的相序来实现正反转控制。
在相序上，需要使用特定的交流电源控制装置来实现相序的切换。
通过改变电机的供电电路，可以实现电动机的正反转控制。
最后，我们来了解一下电动机正反转控制的应用。
电动机正反转控制在工业生产中有着广泛的应用。
比如在输送带系统中，需要控制输送带的正反转来实现物料的输送和停止。
在机械装置中，需要控制电机的正反转来实现机械装置的前进和后退。
在自动化生产线中，需要控制电机的正反转来实现自动化生产线的启动和停止。
电动机正反转控制在工业生产中有着非常重要的地位，掌握了这一技能可以为工业生产提供有效的控制手段。
总之，电动机正反转控制是电工培训中一个非常重要的知识点，需要掌握的知识包括电动机正反转的基本原理、具体方法和应用。
通过学习和实践，可以掌握电动机正反转控制的技能，为工业生产提供有效的控制手段。
希望大家在学习中能够认真对待，掌握这一技能，为今后的工作打下坚实的基础。
电动机正反转控制是电工培训中的基础技能，但是在实际操作中需要更加深入地了解控制方法和技术。
以下将继续探讨电动机正反转控制的具体方法、控制技术和相关的应用场景。
首先，我们来了解一些电动机正反转控制的具体方法：1. 控制电动机正反转的常用方法之一是通过电磁继电器或者接触器来实现。
这些继电器或接触器可以控制电动机的供电开闭，从而实现电动机的正反转。
电机正反转控制
• 电机正反转应用 范围 • 电机正反转应用
• 电机正反转实现原理 • 电机正反转控制电路
• 电机正反转应用
电机正反转控制由于设备简单、不需要反向齿 轮、反应迅速、没有换挡间隔等优点，在工业及现 实生活中得到了广泛的应用。 讨论：电机正反转应用范围？
• 电机正反转应用
一、电 梯
• 电机正反转应用
二、起重机
• 电机正反转应用
三、数控机床
• 电机正反转实现原理
三相异步电动机主要由定子和转子组成， 在三相异步电动机定子绕组中通入三相交流电， 在定子铁芯中会形成一个旋转磁场，在旋转磁 场的作用下，电机转子就会按旋转磁场的方向 转动。
A
120
B C
A
• 电机正反转实现原理
那么，怎么实现电机的反转呢？ 通过前面的知识我们知道：电机的转向与定子 根据三相交流电工作原理，任意更换两相 铁芯中旋转磁场转向相同。因此，通过改变电 通入电机的三相交流电相序，就可以改变 机定子铁芯中旋转磁场的转向，就可以改变电 电机定子铁芯中旋转磁场的转向。这就是 机的转向，从而实现电机的正反转切换。 电机正反转的实现原理。
FR
SB1
SB2 KM2
KM1
SB3
KM2
联锁 触头
联锁 触头 KM1
KM1
KM2
●电机正反转控制电路
QS L1 L2 L3 SB1 KM1 KM2 SB2 KM2 FR U V W KM1 KM2 KM1 SB3 KM1 KM2
FU1
FU2
FRBiblioteka A120B C
A
●电机正反转控制电路
QS L1 L2 L3 SB1 KM1 KM2 SB2 KM2 FR U V W KM1 KM2 KM1 SB3 KM1 KM2
电动机正反转控制原理
电动机正反转控制原理电动机正反转控制是指通过控制电动机的电源极性，使其实现正向或反向旋转的过程。
电动机正反转控制在工业生产中被广泛应用，可以实现机械设备的正向运动和反向运动，具有重要的意义。
电动机正反转控制原理基于电动机的工作原理和电源电路的控制，在实际应用中有多种实现方式。
下面将介绍两种常见的实现原理。
一、直流电动机正反转控制原理直流电动机正反转控制是指通过改变电动机的电源极性来实现正向或反向旋转。
直流电动机由电枢和磁场绕组组成，通过改变电枢绕组的电流方向可以控制电动机的旋转方向。
在直流电动机正向旋转时，电源正极连接到电动机的正极，负极连接到电动机的负极，电流通过电枢绕组顺时针流动，产生的磁场与磁场绕组的磁场相互作用，使电动机旋转。
而在反向旋转时，只需改变电源的极性即可。
将电源正极连接到电动机的负极，负极连接到电动机的正极，电流通过电枢绕组逆时针流动，磁场方向相反，电动机反向旋转。
为了实现电动机正反转的控制，可以使用电磁继电器或电子开关来控制电源极性的切换。
通过控制继电器或电子开关的通断，可以实现电动机的正向或反向旋转。
二、交流电动机正反转控制原理交流电动机正反转控制是指通过改变电动机绕组的相序来实现正向或反向旋转。
交流电动机根据绕组的接线方式可以分为星形接法和三角形接法。
在星形接法下，电动机的三个绕组分别与电源的三相相连，通过改变绕组的相序可以控制电动机的正向或反向旋转。
例如，将A相绕组与B相相连，B相绕组与C相相连，C相绕组与A相相连，电动机正向旋转；将A相绕组与C相相连，B相绕组与A相相连，C相绕组与B相相连，电动机反向旋转。
在三角形接法下，电动机的三个绕组形成一个闭合回路，通过改变绕组的相序同样可以控制电动机的正向或反向旋转。
例如，将A相绕组与B相相连，B相绕组与C相相连，C相绕组与A相相连，电动机正向旋转；将A相绕组与C相相连，B相绕组与A相相连，C 相绕组与B相相连，电动机反向旋转。
电动机正反转控制原理
电动机正反转控制原理
电动机正反转控制是通过改变电机绕组的接线方式来实现的。
其原理是根据正逆时针旋转的要求，将电机的相序进行调整。
具体来说，如果需要使电动机顺时针转动，就需要将三相电源的相位按照逆时针顺序依次连接到电机的A、B、C三个相位上。
而如果需要使电动机逆时针转动，则需要将三相电源的相位按照顺时针的顺序依次连接到电机的A、B、C三个相位上。
为了实现正反转控制，通常采用三相反转器来实现。
三相反转器由六个晶闸管或者三个双向晶闸管构成。
通过改变晶闸管的导通顺序，可以改变电机的相序，从而实现电机的正反转控制。
在正反转控制中，需要注意以下几点：
1. 正反转切换时，必须确保电机停止转动才能进行切换，否则可能会对电机和控制器造成损坏。
2. 切换过程中需要注意控制信号的稳定性和可靠性，以确保正反转切换的准确性。
3. 在切换时，还需要考虑电流和电压的变化情况，避免对电机造成冲击和损坏。
总之，电动机正反转控制通过改变电机绕组的接线方式，以及使用三相反转器来实现。
合理且准确的正反转控制可以确保电机的正常运行和使用。
电动机的正反转控制
电动机正反转主电路图
分组讨论2：如何设计控制电路？
• 电机正反转控制电路
如果在按下SB1时不小心按下SB2 KM1和KM2将同时得电
主电路电源被短路！！
• 电机正反转控制电路
？ 如何保证KM1和KM2不同时得电
在KM1的线圈 电路中串入KM2的 常闭触头，在KM2 的线圈电路中串入 KM1的常闭触头
教学总结
➢教学目标：
掌握接触器联锁正反转控制线路的结构和工 作原理
➢重点：接触器联锁控制线路的工作原理。
➢难点：联锁
作业 ➢熟练分析此线路的工作
原理。
➢什么是互锁。
谢谢大家！
产机械的控制要求？
【新课引入】
电动机换向原理 理：
电动机的转向是由接入电动机三相绕组的 电源相序所决定的。只要改变旋转磁场的 旋转方向，也就是调换电动机任意两相绕 组的电源接线，即可改变相序，电动机就 会改变转向。
三相异步电动机的正、反转
方：将与电源相接的任意两相互换(改变相序)就可实现反转
电源
电动机的正反转控制
• 回顾：点动和连续运行控制线路的本质区别是什么？
自锁：也叫 自保，交流 接触器的常 开触头与启 动按钮相并 联，在按钮 松开后，保 持交流接触 器一直处于 通电状态。
【课题引入】
➢ 在实际生产中 ➢ 机床工作台需要前进与后退； ➢ 万能铣床的主轴需要正转与反转； ➢ 起重机的吊钩需要上升与下降； ➢ 正转的控制线路能否满足这些生
——互锁
➢联锁（重点）： 在一个接触器得电动作时， 通过其常闭辅助触头使另一接 触器不能得电动作的作用。
➢工作原理：
FU2
FR SB3
SB1 KM1
KM2 SB2
电动机正反转控制
XXXXX XXXXX
知识点七 电动机正反转控制
制作步骤：
背景知识
1、交流电动机——继电器正反转控制电路——电路原理图
2. 老式辅主电路
（二）控制线路的功能的讲读（项目描述）按下启动按钮SB2，电机正向 投入运行状态，运行过程，按下停止直按钮SB1电机停止运行;按 下启动按钮SB3，电机反向投入状态，运行过程中，按下停止按 钮SB1，电机停止运行。
4、运行并调试程序
将梯形图程序输 入到计算机。
调试运行并记录 调试结果。
下载程序到PCL，并对程序进行调
试运行。观察能否。实现正转，在正转
的情况下能否直接转换成反转;同时按 下正、反转钮会出现什么情况等。
表2 输入点和输出点分配表
2.PCL 按线图 按照图2完成PCL惦的接线。图中输入端的24V电源可以利用PCL提 供的直流电源，也可以根据功率单独提供电源。 若实验PCL的输入端 为继电器输入，也可以用220V交流电源。注意停止按钮采用动断按钮。
3.程序设计
图4为电机正反转控制程序，采用自锁和互锁控制程序。也可以采用SET 和RST指令来实现。 在图2的接线圈中，将两个交流接触器的动端触点分别连接在KM2、KM1 的线圈回路中，形成硬件，互锁从而保证即使在控制程序错误或固PCL受到 噪声的影响而导致Y0、Y1两个输出继电器同时有输出的情况下避免正、反接 触同时带电而造成的主电路短路。
电动机正反转控制原理
电动机正反转控制原理电动机是一种将电能转化为机械能的设备，广泛应用于工业生产和日常生活中。
其中，电动机的正反转控制是电动机运行中的基本功能之一。
本文将介绍电动机正反转的控制原理及其实现方法。
一、电动机正反转的基本原理电动机的正反转控制是通过改变电动机的输入电源相序来实现的。
在三相交流电动机中，通过改变三相电源的连接方式，可以使电动机正转或反转。
具体来说，当电源的A、B、C三相连接顺序为ABC时，电动机正转；当连接顺序为ACB时，电动机反转。
二、电动机正反转的实现方法在实际应用中，电动机正反转的控制可以采用多种方法，下面将介绍两种常用的控制方法。
1. 交流接触器控制方法交流接触器是一种常用的电动机控制元件，可以用来实现电动机的正反转控制。
其基本原理是通过控制接触器的线圈通断来改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）根据电动机的正反转要求，设置接触器的线圈控制电路。
2）通过控制线圈的通断，使接触器的触点切换连接顺序，进而改变电动机的输入电源相序。
3）通过控制接触器的供电方式，实现电动机的正反转控制。
2. 可编程逻辑控制器（PLC）控制方法PLC是一种常用的工业自动化控制设备，可以用来实现电动机的正反转控制。
其基本原理是通过编程控制PLC的输出信号，改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）编写PLC的控制程序，设置输入和输出信号的逻辑关系。
2）通过编程控制PLC的输出信号，改变电动机输入电源的相序。
3）根据电动机的正反转要求，设置PLC的输入信号，实现电动机的正反转控制。
三、电动机正反转控制的应用领域电动机正反转控制广泛应用于各个领域，下面将介绍几个常见的应用场景。
1. 工业生产线在工业生产线中，电动机正反转控制常用于控制输送带的运行方向。
通过控制电动机的正反转，可以调整产品在生产线上的运行方向，实现工件的输送和方向调整。
2. 交通运输在交通运输领域，电动机正反转控制常用于控制电动车辆的行驶方向。
实现电机正反转的方法
实现电机正反转的方法电机正反转是通过控制电机电源极性的变化来实现的。
一般来说，电机正反转的控制可以通过以下几种方式实现：使用直流电机时可以通过改变电源的正负极性来控制电机的正反转；使用交流电机时可以通过改变电源相位的方式来控制电机的正反转。
一、直流电机正反转控制1.使用电平转换器为了实现电机的正反转，可以使用电平转换器来控制电机的极性。
电平转换器通常包括可变电阻、开关、继电器等元件。
在电机的两个输入端之间增加电平转换器，通过该转换器的控制开关，可以改变电源的正负极性，从而控制电机的正反转。
2.使用双极性H桥电路双极性H桥电路也可以用于直流电机的正反转控制。
该电路主要由四个开关管组成，可以通过控制开关管的通断来改变电机的输入电压极性，从而实现电机的正反转。
双极性H桥电路通常会安装在电机驱动器中，通过外部信号控制开关管的通断状态来实现电机的正反转。
3.使用电机驱动器电机驱动器是一种电子设备，可以用于电机的正反转控制。
电机驱动器可以通过控制电机输入的电流方向和大小来控制电机的正反转。
通常，电机驱动器中会安装有能够改变电机输入电流方向的开关元件，通过改变开关元件的状态可以改变电流的方向，从而控制电机的正反转。
二、交流电机正反转控制1.使用交流电机控制器交流电机控制器是专门用于交流电机正反转控制的装置。
它可以通过改变交流电源的相位来实现电机的正反转。
通常，交流电机控制器会安装有用于控制相位的开关元件，通过改变开关元件的状态可以改变相位的顺序，从而控制电机的正反转。
2.使用单相电机正反转控制开关单相电机正反转控制开关是一种特殊的开关装置，可以用于单相交流电机的正反转控制。
该开关通常包括多个开关按钮，通过按下不同的开关按钮可以改变电源相位的顺序，从而控制电机的正反转。
总结：电机正反转的实现方法可以根据所使用的电机类型的不同而不同。
对于直流电机，可以采用电平转换器、双极性H桥电路、电机驱动器等方法；对于交流电机，可以采用交流电机控制器、单相电机正反转控制开关等方法。
电动机正反的控制原理
电动机正反的控制原理电动机正反控制原理是指控制电动机实现正转和反转运动的一种技术方案。
对于电动机来说，正反控制的实现是通过改变电动机的输入电流方向来实现的。
在电动机正反控制的设计中，常见的方法是使用电动机的三相线圈进行控制。
三相电动机是将电动机的线圈划分为三个部分，每个部分相位差120度。
通过改变电源输入的相序，可以改变线圈的磁场方向，从而实现电动机的正转和反转。
在具体实现上，电动机正反控制一般包括以下几个主要步骤：1. 相序切换：为了实现正转和反转，需要切换电源输入的相序。
相序切换一般通过控制继电器或倒相触发器来实现。
继电器可以控制电源的接通和断开，从而实现相序的切换。
倒相触发器则可以改变相信号的相位，从而改变相序。
2. 相序检测与保护：为了确保电动机正反转的安全性和可靠性，需要对相序进行检测和保护。
通常通过加装相序继电器或倒相监视器等设备来实现。
这些设备可以监测相序的正确性，并在相序错误时及时切断电源，以保护电动机不受损坏。
3. 电机启动：电机正反控制中，为了使电动机顺利启动，需要考虑电机的起动器选择和控制电路的设计。
常见的起动器有直接启动器、星角启动器、自耦启动器等。
这些起动器通过控制电压和电流的变化，实现电动机的平稳起动。
4. 电机速度控制：在正反控制的基础上，对电动机的速度进行控制是电动机应用中的重要需求。
常见的电机速度控制方法有电压调制、频率调制和PWM调制等。
这些方法通过改变电源输入的电压、频率或占空比，来实现对电动机转速的控制。
总结起来，电动机正反控制的原理是通过控制电源输入的相序和电压等参数，改变电动机的输入电流方向和大小，来实现电动机的正转和反转运动。
这个过程中需要保证相序的正确性和安全性，并考虑电动机的起动和速度控制等因素。
电动机正反转原理
电动机正反转原理电动机是一种将电能转化为机械能的装置，其应用广泛，无论是在家庭中的电动工具、家用电器，还是在工业中的各种机械、设备中，电动机都是应用最广泛的机器之一，其正反转原理也是不可忽视的重要知识。
简单来说，电动机正反转是指电动机能够通过不同的控制方式实现正向运动和反向运动的切换，这就涉及到电动机转向控制的问题。
电动机正反转控制可以通过不同的方法实现，其中最常见的方法包括调换电源相序、改变电极的连接方式、翻转转子和改变发电机的磁场方向等。
首先，调换电源相序是常见的电动机正反转控制方法之一，这种方法适用于三相异步电机，其原理是通过调换三相电源中任意两相的位置，可以使电机的正反转方向实现快速切换。
具体来说，以三相电机为例，如果将电源中的A相和B相交换，就可以实现电动机的正反转切换。
其次，改变电极的连接方式也是电动机正反转控制的一种方法，这种方法主要适用于直流电机。
直流电机的正反转控制可以通过改变电极的连接方式来实现。
比如，如果将一台直流电机的COMM端和S1端连接在一起并同时与电源正极相连，同时将S2端连接到电源负极，就可以使电机正向旋转，反之则可以使其反向旋转。
此外，翻转转子也可以实现电动机的正反转切换。
这种方法适用于某些单极性电动机，其原理是通过将电动机的转子翻转180度，就可以实现电动机正反转方向的切换。
不过需要注意的是，这种方法需要进行专业的操作，且并不适用于所有类型的电机。
最后，改变发电机的磁场方向也是电动机正反转控制的一种方法。
这种方法适用于直接驱动发电机、步进电机等一些特定类型的电机。
具体来说，这种方法是通过改变发电机磁极的连接方式，使得电动机磁场的旋转方向发生改变，从而实现电动机正反转的切换。
总之，以上所述是常见的几种电动机正反转控制方法，不同类型的电机适用的控制方法也有所不同。
电动机正反转控制是电动机应用中的重要问题，掌握其原理和实现方法对于电机的安全操作和性能调试都具有重要的意义。
电机正反转的原理及应用
电机正反转的原理及应用1. 前言电机是日常生活中常见的一种设备，它有着广泛的应用领域，包括工业生产、家用电器、交通工具等。
电机的正反转功能是电机的核心之一，具有重要的作用。
本文将介绍电机正反转的原理以及其在实际应用中的具体应用案例。
2. 电机正反转的原理电机的正反转是通过改变电流的方向或者改变线圈的连接方式来实现的。
以下是一些常见的电机正反转控制方法：2.1 直流电机正反转控制直流电机的正反转可以通过改变直流电源的极性来实现。
当直流电源的正负极连接到电机的正负极时，电机会以一个方向旋转。
当改变电源连接方式后，电机的旋转方向也会相应改变。
2.2 交流电动机正反转控制交流电动机的正反转可以通过改变电动机的供电相序来实现。
电动机的供电相序可以通过电动机控制器或者控制电路来调节，从而改变电机的旋转方向。
2.3 步进电机正反转控制步进电机的正反转可以通过改变电流的相序控制来实现。
步进电机通常有两相或四相，通过改变电流的相位差或者改变电流的方向来控制电机的正反转。
3. 电机正反转的应用案例电机的正反转功能在各个领域都有着广泛的应用。
以下是一些常见的电机正反转应用案例：3.1 电动工具电动工具中常常使用电机正反转功能，比如电钻、电动螺丝刀等。
通过控制电机的旋转方向，电动工具可以实现两种不同的操作模式，提高工作效率。
3.2 电梯电梯正反转控制是电梯系统中的重要部分。
通过改变电梯电机的旋转方向，可以控制电梯的运行方向，实现楼层的上升和下降。
3.3 机械臂机械臂是工业自动化领域常见的设备，电机正反转功能可以用来控制机械臂的运动方向。
通过精确的控制电机的正反转，可以实现机械臂的准确定位和精确操作。
3.4 交通工具交通工具中的电机正反转控制广泛应用于电动车辆和电动机车。
通过改变电机的旋转方向，可以实现车辆的前进和倒退，提供灵活的操控方式。
4. 结论电机的正反转功能是电机的重要特性之一，在各个领域中都有着广泛的应用。
通过改变电流的方向或者改变线圈的连接方式，可以实现电机的正反转控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
事例 中午，小任和小田看到机械班的同学为准备等 级考核在学校的钳工实训室加班。他们看到很多 同学在机床前工作，机床的摇臂一会升起一会儿 降下，乖乖的为同学们服务，没有丝毫差错。平 时有点捣蛋的小田对小任说：“如果同时按下摇 臂的上升按钮和下降按钮，机床会不会坏了”？ 小任想了想说：“不会的”。“为什么”？小田 反问。小任说：“电工实习课上我们不是学过了 吗？”“对啊，是学过了的。”小田拍拍脑袋， 恍然大悟。同学们，你们想要知道怎么样解决这 个问题嘛？好的，今天我们就来学习它。这也就 是我们这一节课的主要内容：电动机的正反转控 制。学习完毕以后希望同学们能够回答这个问题。
1：认清元器件（先主后辅） 2：各个保护性元器件在电 路中的作用 3：控制原理
PE
M 3~
主电路元器件的识别
熔断器、接触器的主触点、热继电器的热元件、三相交流电机
控制电路元器件的识别
热继电器的常闭触点，常闭开关，接触器常开和常闭辅助触点、 接触器的电磁线圈
各个保护性元器件在电路中的作用
熔断器 主电路中： 过载保护和短路保护 过载保护、断相保护和三相不平衡保护
热继电器的热元件 控制电路： 熔断器
过载保护和短路保护 过载保护、断相保护
热继电器的热元件
控制过程及控制原理
1、合上电源总开关QS 2、按下按钮SB1，KM1线圈通电 （正转控制） KM1常闭联锁触点分断→锁住反转电路 不能启动 3、反转控制 按下SB3→KM1线圈断电释放→KM1主触点、辅助触点恢复常态→电动机停转 KM2主触点闭合，电动机反转 4、按下按钮SB2，KM2线圈通电 （正转控制） KM2电动机自锁触点闭合→锁住电动 机反转工作状态，保持电路的 工作状态 KM1主触点闭合，电动机正转 KM1电动机自锁触点闭合→锁住电动 机正转工作状态，保持电路的 工作状态
当电动机启动后，再松开启 动按钮，控制电路仍保持接 通，电动机仍继续运转工作 的过程叫做自锁
当一个接触器通电动作时， 通过其常闭辅助触点使另一 个接触器不能通电动作，接 触器之间这种相互制约的作 用叫接触器联锁（互锁） 分析方法：
SB1 KM1 SB2 KM2
KM1
KM2
KM2 KM1
FR
KM1 KM2
电动机的正反转控制
成都市工程职业技术学校 邹宇 2013.8
事例 中午，小任和小田看到机械班的同学为准备 等级考核在学校的钳工实训室加班。他们看到很 多同学在机床前工作，机床的摇臂一会升起一会 儿降下，乖乖的为同学们服务，没有丝毫差错。 平时有点捣蛋的小田对小任说：“如果同时按下 摇臂的上升按钮和下降按钮，机床会不会坏了”？ 小任想了想说：“不会的”。“为什么”？小田 反问。小任说：“电工实习课上我们不是学过了 吗？”“对啊，是学过了的。”小田拍拍脑袋， 恍然大悟。同学们，你们想要知道怎么样解决这 个问题嘛？好的，今天我们就来学习它。这也就 是我们这一节课的主要内容：电动机的正反转控 制。学习完毕常闭联锁触点分断→锁住正转电路 不能启动
总结
1：电动机正反转的判别方法？ 2：电动机的正反转的控制过程？ 3：正反转可以应用到生活的哪些方 面嘛？ 4：进一步巩固低压电器的功能和用 途
课后作业
根据电路图，写出实际具体的接线方式， 必须具体到点上。 P119 页 1、 2 、3题
电动机的正反转控制
一、认识三相交流电动机的正反转
V相
U相
W相
注意：与电机绕组相对应（观察， 为什么要这样画？试写一写） 三相交流电动机正转相序接入顺序： U V W 、V W U、W U V 三相交流电动机反转相序接入顺序： U W V、V U W 、W V U
二、三相交流电动机电路图
L1 L2 L3 QS
SB3 FUSE1 FUSE2 FR
