史密斯圆图的原理及应用一、史密斯圆图的概述史密斯圆图（Smith Chart）是一种常用的电路设计工具，广泛应用于微波电路的设计与分析。
它可以通过坐标变换的方式将复抗匹配器的阻抗表示在一个圆图上，方便工程师快速计算和优化电路。
二、史密斯圆图的原理史密斯圆图的构建基于复平面的坐标转换技术，将复抗匹配器的阻抗表示在一个单位圆上。
具体步骤如下：1.将复抗匹配器的阻抗表示为复平面上的点，以阻抗的实部和虚部作为横纵坐标。
2.将复抗匹配器的阻抗归一化到一个标准的单位圆上，使得阻抗归一化到圆上的点表示为单位圆上的点。
3.在单位圆上绘制一系列等效电阻德曼圆，并标记常用的阻抗值。
这些等效电阻德曼圆的半径是固定的，通过变换得到的阻抗点在不同等效电阻德曼圆上的位置。
4.通过在复平面上作圆的平移和旋转操作，将复抗匹配器的阻抗点转换成单位圆上的点。
5.将复抗匹配器转换后的阻抗点与等效电阻德曼圆上的点连接，得到史密斯圆图。
三、史密斯圆图的应用1. 阻抗匹配•利用史密斯圆图可以方便地进行阻抗匹配的计算和设计。
通过在史密斯圆图上移动阻抗点，可以得到与之匹配的负载阻抗或源阻抗。
工程师可以根据需要，选择合适的匹配器或变换线来实现阻抗的最大传输。
2. 反射系数的计算•史密斯圆图也可以方便地计算反射系数。
通过在史密斯圆图上读取阻抗点对应的反射系数，工程师可以快速了解电路中的反射情况，并根据需要进行相应的优化调整。
3. 变换线设计•史密斯圆图可以帮助工程师设计不同类型的变换线，如电阻性变换线、电容性变换线和电感性变换线。
通过在史密斯圆图上进行阻抗点的变换，可以得到满足特定要求的变换线参数。
4. 频率扫描分析•在频率扫描分析中，史密斯圆图可以帮助工程师分析电路在不同频率下的阻抗变化情况。
通过在史密斯圆图上绘制多个频率下的阻抗点，可以得到电路的频率响应特性。
5. 负载匹配•史密斯圆图也可以应用于负载匹配。
通过在史密斯圆图上绘制负载阻抗曲线和源阻抗曲线，可以找到使得负载与源之间产生最小干扰的最佳匹配点。
《阻抗圆图和导纳圆》课件
利用阻抗圆图可以方便地设计各种滤波器，通过在圆图上 选择合适的阻抗值，实现特定频率范围的信号通过或抑制 。
振荡器调谐
阻抗圆图在振荡器调谐中也发挥了重要作用，通过调整电 路元件的阻抗值，可以改变振荡器的频率和稳定性。
导纳圆图在电路分析中的应用实例
导纳分析
导纳圆图用于分析电路中的导纳值，通过测量导纳值可以判断电 路的稳定性以及元件的性能参数。
定义与性质
阻抗圆图是一种用于表示阻抗复平面 上的图形，其中实部表示电阻，虚部 表示电抗。它通过图形表示阻抗随频 率上的点，可以分析 电路的频率响应、稳定性以及阻抗匹 配等问题。
在电子工程、通信工程和控制系统等 领域中，阻抗圆图被广泛应用于分析 和设计各种电路和系统。
音频工程
阻抗圆图和导纳圆图在音频工程中用于设计和分 析音频设备的性能，如音箱、耳机等。
3
通信工程
阻抗圆图和导纳圆图在通信工程中用于研究信号 传输和处理过程中的阻抗和导纳特性，有助于提 高通信系统的性能。
阻抗圆图和导纳圆
05
图的扩展知识
阻抗圆图和导纳圆图在交流电路中的应用
阻抗圆图和导纳圆图是交流电路分析中常用的工具，用于表示元件的阻抗和导纳随 频率变化的关系。
导纳圆图的特性分析
定义与性质
导纳圆图是表示导纳复平面的图 形，其中实部表示电导，虚部表 示电纳。它用于表示导纳随频率
的变化关系。
应用领域
在电子工程和通信工程中，导纳 圆图被用于分析和设计交流电路
和系统。
解析方法
通过观察导纳圆图上的点，可以 分析电路的导纳特性、传输函数
以及稳定性等问题。
阻抗圆图和导纳圆图的比较分析
转换公式
Z = 1/Y，其中Z为阻抗，Y为导 纳。
如何利用史密斯圆图匹配阻抗

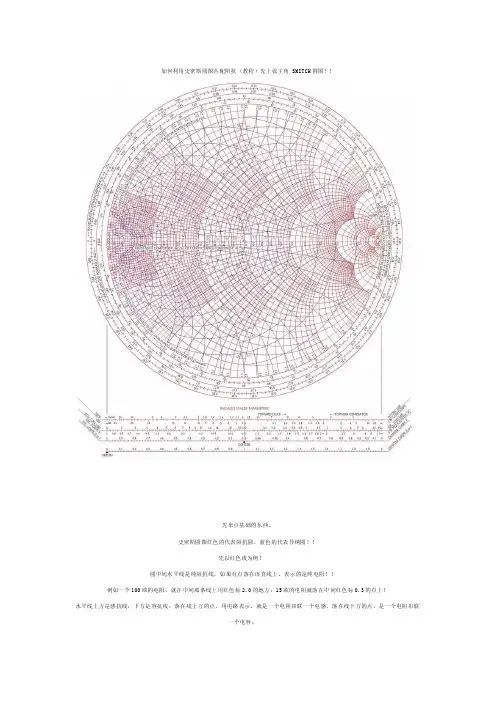

如何利用史密斯圆图匹配阻抗（教程）先上张主角 SMITCH圆图！！
