啤酒产糖化车间工艺流程设计
论文年产万吨啤酒厂糖化车间的设计
论文年产万吨啤酒厂糖化车间的设计引言啤酒是一种世界各地都受到喜爱的饮品，无论是社交场合还是休闲时刻，啤酒都扮演着重要的角色。
随着人们对啤酒品质的要求越来越高，啤酒厂也在不断追求生产效率和产品品质的提升。
糖化车间是啤酒生产过程中的关键环节之一，有效的糖化车间设计对于提高啤酒生产的效率和质量至关重要。
本文旨在探讨论文年产万吨啤酒厂糖化车间的设计要点和注意事项，希望能为啤酒厂的糖化车间设计提供有价值的参考。
1. 糖化车间的概述糖化车间是啤酒生产中的一个核心环节，主要负责将啤酒原料中的淀粉转化为可发酵的糖。
糖化车间的设计直接影响到糖化过程的效率、稳定性和产能。
1.1 糖化设备选型糖化设备的选型应根据啤酒厂的产能需求、生产工艺和可行性进行选择。
常见的糖化设备包括糖化罐、糖化槽和糖化箱等。
在选择设备时，需要考虑其容量、控温性能、搅拌效果等因素。
1.2 糖化工艺糖化工艺是糖化车间设计的关键环节之一，常用的糖化工艺包括单温糖化、双温糖化和递减糖化等。
根据不同的工艺选择糖化设备和控制方式，以确保糖化过程的稳定性和效率。
2. 糖化车间的布局设计糖化车间的布局设计直接关系到生产流程的顺畅性和安全性。
良好的布局设计能够提高工作效率、减少人员流动和避免交叉污染。
2.1 空间规划糖化车间的空间规划应充分考虑生产设备、工作人员和物料的流动路径。
合理划分不同功能区域，并确保各个区域之间的联系畅通，以便于操作人员的协作和物料的运输。
2.2 安全设施糖化车间的安全设施是保障生产安全的重要因素，应配备喷淋设备、通风系统、防爆设备等。
安全设施的设置要符合相关的法律法规和标准要求，确保糖化车间的安全运行。
2.3 温湿度控制糖化车间的温湿度对于糖化过程的稳定性和产品品质有着重要影响。
应根据糖化工艺的要求，设计合适的温湿度控制系统，保持糖化车间内的温湿度处于合理的范围。
3. 糖化车间的操作流程糖化车间的操作流程是糖化工艺的关键，直接关系到生产效率和产品品质的稳定性。

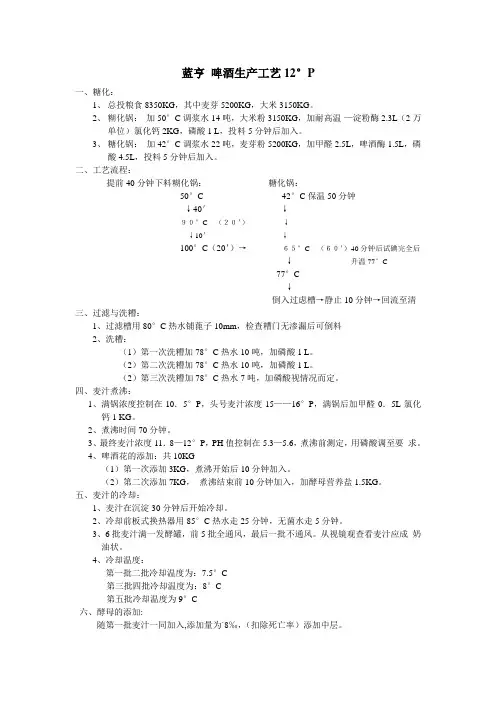

12度啤酒生产工艺
蓝亨啤酒生产工艺12°P一、糖化：1、总投粮食8350KG，其中麦芽5200KG，大米3150KG。
2、糊化锅：加50°C调浆水14吨，大米粉3150KG，加耐高温-—淀粉酶2.3L（2万单位）氯化钙2KG，磷酸1 L，投料5分钟后加入。
3、糖化锅：加42°C调浆水22吨，麦芽粉5200KG，加甲醛2.5L，啤酒酶1.5L，磷酸4.5L，投料5分钟后加入。
二、工艺流程：提前40分钟下料糊化锅：糖化锅：50°C 42°C保温50分钟↓40＇↓９０°C（２０＇）↓↓10＇↓100°C（20＇）→６５°C（６０＇）40分钟后试碘完全后↓升温77°C77°C↓倒入过虑槽→静止10分钟→回流至清三、过滤与洗糟：1、过滤槽用80°C热水铺蓖子10mm，检查糟门无渗漏后可倒料2、洗糟：（1）第一次洗糟加78°C热水10吨，加磷酸1 L。
（2）第二次洗糟加78°C热水10吨，加磷酸1 L。
（2）第三次洗糟加78°C热水7吨，加磷酸视情况而定。
四、麦汁煮沸：1、满锅浓度控制在10．5°P，头号麦汁浓度15——16°P，满锅后加甲醛0．5L氯化钙1 KG。
2、煮沸时间70分钟。
3、最终麦汁浓度11．8—12°P，PH值控制在5.3—5.6，煮沸前测定，用磷酸调至要求。
4、啤酒花的添加：共10KG（1）第一次添加3KG，煮沸开始后10分钟加入。
（2）第二次添加7KG，煮沸结束前10分钟加入，加酵母营养盐1.5KG。
五、麦汁的冷却：1、麦汁在沉淀30分钟后开始冷却。
2、冷却前板式换热器用85°C热水走25分钟，无菌水走5分钟。
3、6批麦汁满一发酵罐，前5批全通风，最后一批不通风。
从视镜观查看麦汁应成奶油状。
4、冷却温度：第一批二批冷却温度为：7.5°C第三批四批冷却温度为：8°C第五批冷却温度为9°C六、酵母的添加:随第一批麦汁一同加入,添加量为`8‰，（扣除死亡率）添加中层。
年产20万吨啤酒厂糖化车间的设计
糖化车间是啤酒生产中非常重要的一个环节，它是将啤酒原料中的淀粉转化为可发酵的糖分的地方。
糖化车间的设计需要充分考虑生产效率、设备布局、安全性和卫生标准等因素。
以下是一个年产20万吨啤酒厂糖化车间的设计方案。
1.糖化设备选择：糖化设备是糖化车间的核心设备，可以选择传统的大型糖化罐或者将其分为多个较小的糖化罐，以提高运行效率和灵活性。
同时还需要选购具有高产能和高温控制精度的糖化罐，以确保糖化反应的稳定和质量。
2.糖化罐排布：考虑糖化过程中的温度控制要求，可以将糖化罐按照糖化过程的不同温度阶段分成不同的区域。
在糖化车间的平面布置中，可以将每个区域的糖化罐相互连接，形成一条生产线。
3.物料输送：在20万吨的啤酒生产线中，原料的输送是一个关键环节。
需要考虑选择高效的输送系统，比如使用螺旋输送机、皮带输送机或真空输送系统等，以将原料从储存区域输送到糖化罐。
4.温度控制：糖化过程需要在不同的温度下进行，因此需要设计适当的温度控制系统。
可以采用蒸汽加热、电加热或热水循环系统等方式，确保糖化过程中温度的稳定性。
5.搅拌设备：糖化过程中的搅拌对糖化效果有重要影响，因此需要选择合适的搅拌设备。
可以采用机械搅拌器或者气体搅拌器，根据糖化罐的尺寸和形状来选择适当的搅拌形式。
6.糖化液处理：糖化液处理包括糖化液的过滤、除杂、冷却和储存。
对于20万吨的啤酒生产线，可以考虑使用自动化的糖化液处理系统，以提高处理效率和质量。
7.清洗系统：糖化车间的清洗是至关重要的，因为糖化过程中会产生大量的残渣和废料。
需要设计高效的清洗系统，包括消毒剂喷洒装置、高压水枪和清洗设备等，以保持糖化车间的卫生和整洁。
8.安全设备：糖化车间是一个高温高压的环境，需要配备相应的安全设备，比如火灾报警器、防爆设备和紧急停机装置等，以确保生产过程的安全性。
9.环保设施：在糖化车间的设计中，需要考虑环境保护因素。
可以选择环保型的糖化设备和精细过滤系统，以减少废料的排放和对环境的影响。
啤酒厂糖化车间（糖化麦汁）化验室设计课程设计
啤酒厂糖化车间（糖化麦汁）化验室设计课程设计食品科学系课程设计报告授课时间：2012 ——2013学年第一学期课程名称：食品检验实验室设计专业年级：食品质量与安全2009级计划学时：1.5周任课教师：项目名称：啤酒厂糖化车间（糖化麦汁）化验室学生姓名：学号：成绩：目录一、总体设计 (1)1.产品介绍 (1)2.项目检测 (1)3.设计规模 (2)4.实验室管理制度 (2)5.化验室条件说明及要求 (4)二、设备清单 (4)三、药品清单 (5)四、总体平面布置图 (7)五、橱柜、实验台正面、侧面示意图 (8)六、水管线路、水龙头位置图，照明灯、电插座位置示意图 (9)一、总体设计1、产品介绍啤酒是以大麦芽﹑酒花﹑水为主要原料，经酵母发酵作用酿制而成的饱含二氧化碳的低酒精度酒。
啤酒生产工艺流程大致可以分为制麦、糖化、发酵、包装四个工序。
麦芽制造：大麦（也正在试验用小麦）浸渍吸水后，在适宜的温度和湿度下发芽，发芽时产生各种水解酶，如蛋白酶、糖化酶、葡聚糖酶等，这些酶可将麦芽本身的蛋白质分解成肽和氨基酸，将淀粉分解成糊精和麦芽糖等低分子物质。
发芽到一定程度，就要中止发芽，经过干燥，制成水分含量较低的麦芽。
麦芽汁的制造：麦芽经过适当的粉碎，加入温水，在一定的温度下，利用麦芽本身的酶制剂，进行糊化（糖化）（主要将麦芽中的淀粉水解成麦芽糖），为了降低生产成本，还可以加入一定比例的大米粉做辅料（大米粉中先加水煮沸）。
制成的麦芽醪，用过滤槽进行过滤，得到麦芽汁，将麦芽汁输送到麦汁煮沸锅中，将多余的水分蒸发掉，并加入酒花。
酒花是一种植物的花，加入到啤酒中，可使啤酒带有特有的酒花香味和苦味，同时，酒花中的一些成分还具有防腐作用，可延长啤酒的保藏期。
发酵：麦芽汁经过冷却后，加入酵母菌，输送到发酵罐中，开始发酵。
传统工艺分为前发酵和后发酵，分别在不同的发酵罐中进行，现在流行的做法是在一个罐内进行前发酵和后发酵。
前发酵主要是利用酵母菌将麦芽汁中的麦芽糖转变成酒精，后发酵主要是产生一些风味物质，除去啤酒中的异味，并促进啤酒的陈熟，这一期间，控制一定的罐内压力，使后酵时产生的二氧化碳保留在啤酒中。
年产20万吨啤酒厂糖化车间设计
糖化车间是啤酒生产过程中非常关键的环节之一，它主要负责将啤酒原料中的淀粉转化为可发酵的糖。
根据年产量为20万吨的啤酒厂，我们来设计一个高效、可靠的糖化车间。
首先，糖化车间应该有足够的空间来容纳糖化设备，以及操作人员进行操作和维护。
根据年产量，我们可以预计每天需要进行一定数量的糖化工艺，并且每次糖化过程需要持续几个小时。
因此，糖化车间需要足够的场地来布置各个设备，并且设备之间要有足够的间隔，以便于操作人员的移动和维护。
其次，糖化车间中需要安装一系列的糖化设备，包括糖化罐、搅拌装置、加热设备等。
糖化罐是最关键的设备之一，它用来进行淀粉转化为糖的反应。
糖化罐应该具备一定的容量以满足每次糖化的需求，并且应该有良好的密封性能，以避免外界环境对糖化过程的影响。
同时，糖化罐还需要具备搅拌装置，以保证糖化过程中淀粉和水的均匀混合。
为了加快糖化反应速度，糖化车间中需要配备合适的加热设备。
加热设备可以采用蒸汽加热、燃气加热等方式，以提高糖化温度并促进糖化反应的进行。
同时，为了保证糖化过程中的温度均匀性，糖化罐中还应该设置温度传感器和控制系统，以实时监测和调节糖化温度。
此外，为了保证糖化车间的安全运行，应该配备必要的安全设施。
例如，糖化罐和加热设备应该具备过热保护装置，以防止温度过高引发安全事故。
糖化车间还需要设置消防设施和紧急出口，以应对突发情况。
为了提高糖化车间的工作效率，可以考虑引入自动化控制系统。
自动化控制系统可以实现糖化过程的连续化和自动化，减少人工干预，提高生产效率和产品质量。
自动化控制系统可以根据设定的糖化参数，自动调节糖化罐的温度、搅拌速度等，以实现最佳的糖化效果。
最后，糖化车间还应该配备必要的实验室设备和监测仪器，以对糖化过程进行实时监测和分析。
实验室设备可以用于糖化过程中样品的取样和分析，以确定糖化的进程和效果。
监测仪器可以用于监测糖化过程中关键参数的变化，以及及时发现和处理异常情况。
综上所述，年产20万吨啤酒厂糖化车间的设计需要考虑到空间布局、糖化设备、安全设施、自动化控制系统以及实验室设备等多个方面。
年产8万吨14度黑色啤酒厂糖化车间初步设计
黑色啤酒是一种特殊口味的啤酒，在市场上享有很高的知名度和人气。
为了满足市场的需求，我将进行年产8万吨14度黑色啤酒厂糖化车间的初步设计。
1.设计目标-达到年产量8万吨的需求，满足市场的需求。
-保证啤酒的品质，确保黑色啤酒14度的口感和风味。
-优化生产流程，提高生产效率和产量。
2.工艺流程2.1原料处理原料包括麦芽、水、大豆、玉米等。
麦芽经过破碎、清洁等处理，与其他原料混合。
然后进行糖化处理，将混合原料研磨成细粉，随后加入水中，经过恒温、恒湿等条件下发酵，生成啤酒。
2.2糖化车间设计方案糖化车间主要包括糖化罐、糖化搅拌器、糖化控制系统等设备。
糖化罐采用不锈钢材质，具有较好的耐蚀性和维护性。
糖化搅拌器可以根据需要调整转速和混合时间，确保搅拌均匀。
糖化控制系统可以实时监测温度、湿度等参数，并进行合适的调整。
3.设备选型3.1糖化罐糖化罐应具备一定的容量，可以容纳所需的混合原料。
同时，要具备较好的耐蚀性和维护性。
3.2糖化搅拌器糖化搅拌器应具备较大的搅拌力和搅拌效果，可以确保原料搅拌均匀。
3.3糖化控制系统糖化控制系统要具备实时监测和控制的功能，可以根据需要进行温度、湿度等参数的调整，以达到糖化的最佳效果。
4.安全环保措施4.1安全措施糖化车间应具备必要的安全设施，如防爆设备、消防设备等，保障员工的安全。
同时，制定严格的操作规程和应急预案，提高员工的安全意识。
4.2环保措施糖化车间应建立完善的废水处理系统，确保废水的合规排放。
同时，合理规划车间布局，保证对周边环境的影响最小化。
5.总结年产8万吨14度黑色啤酒厂糖化车间的初步设计主要涉及工艺流程、设备选型和安全环保措施等方面。
通过合理的设计和规划，可以实现高效生产，满足市场需求，保证产品的质量和稳定性。
同时，加强安全环保措施，保障员工的安全和环境的持续可持续发展。
年产8万吨14度黑色啤酒厂糖化车间初步设计
2.设计选题的目的与意义
中国啤酒的消费仍有很大的提升空间，随着社会经济的不断发展，广大消费者对啤酒种类风味和质量的要求相应也越来越高，啤酒市场的竞争也越来越激烈了，新的产品也是层出不穷。因而，我个人觉得：把啤酒生产方面的技术科学地总结和分析，这是非常有必要的，进而推动啤酒产品多样化发展。随着人们，饮食消费结构的不断调整，生活水平的不断提高，啤酒已进入了万户千家。然而调查显示我国人均的啤酒消费却还没有达到世界平均水平。所以只有建设新的、大型的啤酒厂，增加产量，才能满足人们日益增长的物质生活需求。因此，对于啤酒厂的设计是有意义的，是很有必要的。
blackbeersaccharificationprocessdesignasccharificationequipmentselection目录iii目录第一章黑色啤酒生产工艺论证与选择11糖化原料的论证和选择111大麦112酿造用水113酒花12糖化生产工艺的选择和论证121麦芽制造过程122焦麦芽的制作123黑麦芽的制作124麦芽的粉碎125糖化方法126麦汁的过滤10127麦汁的煮沸和酒花添加11128麦汁的沉淀与冷却141291613发酵17131酵母的选择17132发酵方法的选择1814啤酒的过滤与分离1915啤酒的包装和灭菌19151啤酒的包装19152啤酒的灭菌2016黑色啤酒的稳定性20161黑色啤酒的生物稳定性20162黑色啤酒的非生物稳定性20163提高黑色啤酒非生物稳定性的方法2017酒工厂废水和副产物的利用23四川理工学院毕业设计iv171废水的处理23172麦槽的利用23173二氧化碳的回收23174酵母的回收与利用2318全厂工艺流程23第二章糖化车间工艺计算2521工艺技术指标及基础数据2522糖化物料计算25221利用100kg原料生产黑色14p黑色啤酒的物料衡算25222生产100l14p黑色啤酒的物料衡算26223年产8万吨14p黑色啤酒糖化车间物料衡算2823糖化车间热量衡算30231糖化用水耗热量30232麦醪煮沸过程耗热量30233洗槽水耗热量31234麦汁煮沸过程耗热量32235糖化一次总耗热量32236糖化一次耗用蒸汽量32237糖化过程每小时最大蒸汽耗量32238全年蒸汽消耗量33239每吨啤酒成品耗蒸汽对糖化332310每昼夜耗蒸汽量生产旺季算332311糖化车间热量衡算表3324糖化车间工艺耗水量计算含冷却水33241糖化用水33242洗糟水用量33243糖化室洗刷用水33244麦汁冷却器冷却用水34245澄清槽洗刷用水34246麦芽汁冷却器清洗用水34247cip装置洗涤用水34目录248cip系统配洗液用水34249过冷却器洗涤用水342410硅藻土过滤机洗刷用水342411清酒罐洗刷用水352412洗瓶机用水352413装酒机洗刷用水352414杀菌机用水352415包装车间地面洗刷用水352416发酵罐洗刷用水352417其他用水3525糖化车间耗冷量计算35251发酵工艺流程35252工艺技术指标及基础数据35253工艺耗冷量36254非工艺耗冷量
啤酒产糖化车间工艺流程设计
啤酒产糖化车间工艺流程设计文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]《发酵工艺设计》30200t／a啤酒厂糖化车间工艺流程设计设计人：汪海宾学校：开封大学专业：生物化工工艺班级： 09生化 1学号： 98指导老师：胡斌杰2011年10月目录一、绪论······················································设计的目的设计思想啤酒酿造业存在的问题二、设计任务书················································三、生产工艺流程图及生产过程 (5)68糊化............................................................... (8)糖化............................................................... (9)过滤............................................................... (10)麦汁煮沸与酒花的添加............................................................... (10)麦汁热凝固物的沉淀............................................................... (11)麦芽汁冷....................................................................... . (11)四、30200t／a啤酒厂糖化车间的物料衡算·······················111213五、啤酒厂糖化车间生产设备的设计与选型························5 1.啤酒厂糖化设备的组合方式.糊化设备功能用途糊化锅容积的确定糊化锅的主要尺寸换热面积糖化设备糖化锅容积的确定糖化锅的主要尺寸加热面积过滤槽煮沸锅回旋沉淀槽········································六、环境保护（啤酒工厂三废处理）········································、三废概况················································、三废的治理··降低废水污染强度的措施废水处理方法防尘、除尘噪音的防治······································七、设计评价和总结············································八、参考文献···················································前言啤酒是以优质大麦芽为主要原料，啤酒花为香料，经过制麦芽、糖化、发酵等工序制成的富含营养物质和二氧化碳的酿造酒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《发酵工艺设计》30200t／a啤酒厂糖化车间工艺流程设计设计人：汪海宾学校：开封大学专业：生物化工工艺班级：09生化1学号：2009051098指导老师：胡斌杰2011年10月目录一、绪论······················································1.1 设计的目的1.2设计思想1.3 啤酒酿造业存在的问题二、设计任务书················································三、生产工艺流程图及生产过程··································3.1啤酒糖化的流程与说明 (5)3.2 原辅料预处理 (6)3.3麦芽汁的制备 (8)3.3.1 糊化 (8)3.3.2 糖化 (9)3.3.3 过滤 (10)3.3.4 麦汁煮沸与酒花的添加 (10)3.3.5 麦汁热凝固物的沉淀 (11)3.3.6 麦芽汁冷 (11)四、30200t／a啤酒厂糖化车间的物料衡算·······················4.1工艺技术指标及基础数据114.2 100kg原料(75％麦芽，25％大米)生产12°淡色啤酒的物料衡算 (12)4.3生产100L 12°淡色啤酒的物料衡算 (13)4.4.30200t/a啤酒厂糖化车间的物料衡算五、啤酒厂糖化车间生产设备的设计与选型························5 1.啤酒厂糖化设备的组合方式5.2.糊化设备5.2.1.功能用途5.2.2糊化锅容积的确定5.2.3糊化锅的主要尺寸5.2.4换热面积5.3糖化设备5.3.1糖化锅容积的确定5.3.2糖化锅的主要尺寸5.3.3加热面积5.4过滤槽5.5煮沸锅5.6回旋沉淀槽········································六、环境保护（啤酒工厂三废处理）········································6.1、三废概况················································6.2、三废的治理··6.2.1降低废水污染强度的措施6.2.2废水处理方法6.3 防尘、除尘6.4 噪音的防治······································七、设计评价和总结············································八、参考文献···················································前言啤酒是以优质大麦芽为主要原料，啤酒花为香料，经过制麦芽、糖化、发酵等工序制成的富含营养物质和二氧化碳的酿造酒。
啤酒的酒精含量仅为3%~6%（体积分数），有酒花香和爽口的苦味，深受消费者欢迎，因此消费面广，消费量大，是世界上产量最大的酒种。
啤酒的历史悠久，大约起源于9000年前的地中海南岸地区，以后逐渐传入欧美及东亚地区。
我国的啤酒生产只有100年的历史。
啤酒是世界上产销量最大的酒种，近几年来，啤酒的产销量几乎以15%的速度巨增，我国去年啤酒增长量为10亿升。
2002年以来，中国的啤酒产销量已超过了美国，跃居世界第一位。
2008年我国啤酒产销量超过5500万吨[1]。
啤酒中高级醇、有机酸、双乙酰、醛、酯等物质的存在量不多，但影响啤酒的风味，它们的数量及配比，造成了啤酒色香味上的差别，造就品牌啤酒的个性。
一绪论1.1 设计的目的在学习掌握所学的生物工艺学、生物工程设备、化工原理等课程的基本理论和基础知识的基础上，通过本次课程设计，培养我们综合运用这些知识分析和解决实际问题的能力以及协作攻关的能力，训练我们使用文献资料和进行技术设计、运算的能力，提高文字和语言表达能力，为其它专业课程的学习和毕业论文（设计）打下基础。
随着经济的增长，人们对啤酒的消费会越来越大。
所以也看到了啤酒工业的发展前景。
这时候建立一个啤酒工厂的话，产品的广阔市场为工厂的生存和发展提供了良好的保证。
1.2设计思想本设计以课程设计任务书为基础，以最新科研成果和实际经验为依据，通过文献检索、收集资料，调查研究，综合分析；贯彻节省基建投资，充分重视技术先进，降低工程造价等思想，从节约能源和降低原料消耗，追求经济效益等角度出发，以“工艺先进、技术可靠、系统科学、经济合理、安全环保”为原则，同时注重“三废”治理和综合利用副产物，充分重视环保防污。
尽量采用本地原料、定型设备，各种设计方案综合比较，取长补短，制定一个高产节能的设计方案，高效生产高质量的优质啤酒。
1.3 啤酒酿造业存在的问题啤酒酿造业在应对三废问题方面依然过存在着许多不足。
二、设计任务书30200t／a啤酒糖化车间工艺流程设计任务书1、完成30200t／a啤酒糖化车间工艺流程的设计2、对主要设备进行设计与选型3、对啤酒糖化车间进行物料衡算4、对结果进行评价三、生产工艺流程图及说明3-1 啤酒是是一种以麦芽和水为主要原料，经糖化、添加酒花煮沸、过滤、啤酒酵母发酵等过程，酿造而成含二氧化碳、低酒精浓度的酿造酒。
其一般的工艺流程[2]如下：图1 啤酒生产总体工艺流程示意图啤酒生产首先要经过预处理、糖化、过滤、煮沸，才能供酒母发酵所用，这段工艺的水准将直接影响到糖化收得率、过滤时间、麦汁澄清度、发酵进程、双乙酰还原速度、啤酒澄清状况等质量参数，因此这是关系到啤酒质量的一个重要工艺流程。
