共轨喷油器维修步骤

合集下载

共轨喷油器修理技巧_,,

博世共轨喷油器修理技巧• 主要内容- 喷油器基本知识- 测试策略- 喷油器性能诊断- 喷油器拆卸的要领- 喷油器零部件的目检- 装配的工作条件的要求- 喷油器装配的要领- 喷油器的修理技巧中国市场上主要种类商用车喷油器有: CRIN1、CRIN1.6、CRIN2、CRIN3，其中CRIN2为主流，主要结构区别为：CRIN1、CRIN1.6乘用车喷油器有: CRI2.0、CRI2.2等，二者无明显结构上的差别，主要是所承受的最高系统压力有所不同。

可调参数功能介绍针阀升程：较长段的喷油量；衔铁升程：电磁阀衔铁运动位移最大值，影响喷油特性的整个区域，对小通电时间短的影响尤其重大；缓冲升程：主要影响多次喷射时喷油量的总量；油嘴弹簧力：影响针阀响应速度，主要影响小通电时间及中低轨压区域的喷油量；电磁阀弹簧力：影响衔铁的响应速度，影响喷油特性的整个区域。

可调参数功能介绍可调参数针阀升程衔铁升程缓冲升程油嘴弹簧力电磁阀弹簧力代表不同工作区域的单点测试一般需测试四个点，分别为：全载荷点、排放点、预喷点以及低负荷点。

这四个点代表了喷油器特性曲线上四个典型的区域，即一一对应为长通电时间高轨压区域、中通电时间中等轨压区域、短通电时间较高轨压区域以及较长通电时间低轨压区域。

对于测试台架能力有限的修理点，建议测试全载荷点和低负荷点的同时严格控制衔铁升程的大小。

如果测试台架可提供轨压的能力有限，也可以根据经验选取合适测试点。

各测试点在喷油器特性图上的区域分布020040060080010001200140016001800200022002400260028003000050100150200250250 bar600 bar1000 bar1600 barM e n g e _H E _m w [m m ³/H u b ]单次喷射量预喷点排放点全负荷点低怠速点喷油器喷射特性曲线图回油量及泄露量的测试一般选取全负荷点的回油量作为评定整支喷油器量正常与否的指标。

喷油器的检修方法

喷油器的检修方法
喷油器是一种重要的机械设备，经常需要进行检修以确保其正常工作和延长使用寿命。

以下是喷油器的一般检修方法：
1. 检查喷油器的外观：检查喷油器是否有损坏、变形或严重的腐蚀。

如果有，需要及时更换。

2. 清洁喷油器：使用清洗剂将喷油器的内部及外部彻底清洁，去除油污和杂质。

3. 检查零部件：检查喷油器的各个零部件是否完好无损，如喷嘴、喷油孔等。

如果发现有磨损或堵塞，需要进行修理或更换。

4. 清洗喷孔：使用适当的工具清洗喷孔，确保其通畅。

可以使用专用的喷洗器或喷油器清洗剂进行清洗。

5. 检查喷油器的喷液压力：使用合适的仪器测量喷油器的喷液压力，并与规定值进行对比。

如果压力不符合要求，需要进行相应的调整。

6. 检查喷油器的喷雾质量：将喷油器安装到测试机上，观察喷油器的喷雾质量和形态是否正常。

如果发现喷雾不均匀或喷射角度不正确，需要进行调整。

7. 检查喷油器的喷油量：使用适当的仪器测量喷油器的喷油量，并与规定值进行对比。

如果喷油量不符合要求，需要进行相应的调整或更换。

8. 定期更换密封件：喷油器的密封件容易老化和损坏，需要定期更换以确保喷油器的正常工作。

以上是喷油器的一般检修方法，具体的检修步骤和方法可能会因不同的喷油器品牌和型号而有所不同，请根据具体设备的相关文档进行操作。

在进行喷油器检修时，应注意保持工作环境整洁，遵守安全操作规范，确保人员和设备的安全。

高压共轨系统维修技巧：了解高压共轨燃油系统故障的检修方法

高压共轨系统维修技巧：了解高压共轨燃油系统故障的检修方法高压共轨系统是现代柴油发动机中常见的技术，其优势包括燃油喷射更精准、动力更强劲以及排放更清洁。

然而，这种技术在长时间使用后仍然可能会出现故障。

为了使发动机始终保持良好的工作状态，我们需要了解高压共轨燃油系统故障的检修方法。

下面是高压共轨系统维修的详细步骤和技巧：1. 排查故障 - 首先，检查发动机是否出现明显的故障指示灯，如发动机故障灯或燃油故障灯。

同时，观察发动机是否出现异常声音或震动。

检查发动机的稳定性和加速性能是否有所下降。

这些都可能是高压共轨系统出现问题的迹象。

2. 故障诊断 - 根据排查的结果，通过诊断工具对高压共轨系统进行故障诊断。

诊断工具可以读取发动机内部的故障代码，并提供可能的解决方案。

3. 压力测试 - 使用专业的压力表对高压共轨系统进行压力测试。

测试过程中，需要检查高压油泵是否能够提供足够的燃油压力，并观察压力是否在正常范围内。

如果压力不足，可能是高压油泵故障或喷油嘴堵塞等原因。

4. 清洁喷油嘴 - 高压共轨系统中的喷油嘴容易受到污染或沉积物的影响，导致喷油不畅或喷油量不准确。

使用专业的清洗剂和清洗工具对喷油嘴进行清洁。

注意遵循操作手册上的使用方法，避免损坏喷油嘴。

5. 更换燃油滤清器 - 燃油滤清器的作用是过滤掉燃油中的杂质和污染物，防止其进入高压共轨系统。

定期更换燃油滤清器可以保持系统的清洁，并避免喷油嘴堵塞。

根据操作手册上的建议，选择适合的燃油滤清器进行更换。

6. 检查电气连接 - 高压共轨系统的正常工作需要一个稳定的电气连接。

检查系统中的所有电气连接，包括传感器、控制单元和电缆。

确保连接紧固，并清理腐蚀或氧化的接头。

松动的电气连接或腐蚀的接头可能导致信号不准确或系统无法正常工作。

7. 修复或更换部件 - 如果在以上步骤中发现了故障或损坏的部件，需要及时进行修复或更换。

根据具体情况，可以选择更换高压油泵、喷油嘴、压力传感器等关键部件。

喷油器的检修方法和步骤

喷油器的检修方法和步骤
喷油器是发动机燃油系统中的重要组成部分，它的正常工作对于发动机的性能和经济性都有着至关重要的影响。

然而，由于使用时间的增长和使用环境的不同，喷油器也会出现各种各样的故障，需要进行检修和维护。

下面，我们就来介绍一下喷油器的检修方法和步骤。

1. 检查喷油器的外观和连接部件。

首先，需要检查喷油器的外观是否有明显的损坏或腐蚀，同时还需要检查连接部件是否松动或者有漏油的情况。

如果发现问题，需要及时进行修复或更换。

2. 拆卸喷油器。

将喷油器从发动机上拆卸下来，注意在拆卸过程中要避免损坏喷油器的内部结构和零部件。

3. 清洗喷油器。

将喷油器放入清洗机中进行清洗，清洗时需要使用专用的清洗剂，并按照清洗剂的使用说明进行操作。

清洗时需要注意不要损坏喷油器的喷嘴和其他零部件。

4. 检查喷嘴。

将喷嘴取出来进行检查，检查时需要使用专用的检测仪器，检测喷嘴的喷油量和喷油角度是否正常。

如果发现问题，需要进行修复或更换。

5. 检查其他零部件。

除了喷嘴之外，还需要检查其他零部件，如喷油器的弹簧、阀门、密封圈等，检查时需要注意不要损坏这些零部件。

6. 组装喷油器。

在检查和修复完毕之后，需要将喷油器重新组装起来，组装时需要按照喷油器的组装图和说明进行操作，确保每个零部件都安装到正确的位置。

7. 安装喷油器。

将喷油器安装回发动机上，并按照喷油器的安装说明进行操作，确保喷油器的连接部件紧固牢固，不会出现漏油的情况。

喷油器的检修方法和步骤需要非常谨慎和细致，只有这样才能确保喷油器的正常工作，保证发动机的性能和经济性。

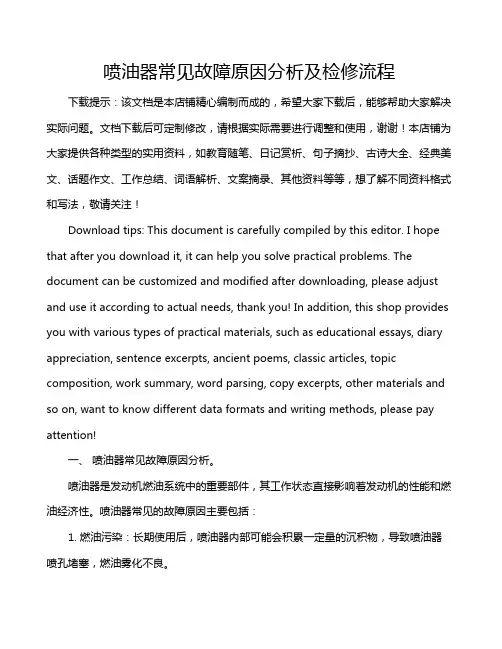

喷油器常见故障原因分析及检修流程

喷油器常见故障原因分析及检修流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、喷油器常见故障原因分析。

喷油器是发动机燃油系统中的重要部件，其工作状态直接影响着发动机的性能和燃油经济性。

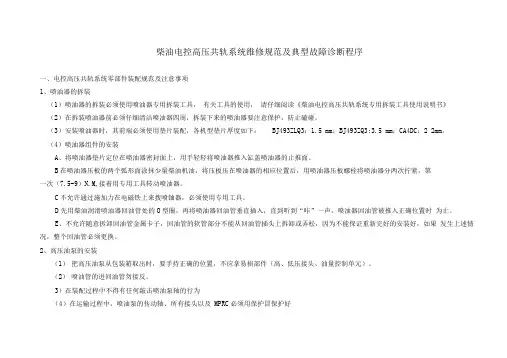

柴油电控高压共轨系统维修规范及典型故障诊断程序

柴油电控高压共轨系统维修规范及典型故障诊断程序一、电控高压共轨系统零部件装配规范及注意事项1、喷油器的拆装（1）喷油器的拆装必须使用喷油器专用拆装工具，有关工具的使用，请仔细阅读《柴油电控高压共轨系统专用拆装工具使用说明书》（2）在拆装喷油器前必须仔细清洁喷油器四周，拆装下来的喷油器要注意保护，防止磕碰。

（3）安装喷油器时，其前端必须使用垫片装配，各机型垫片厚度如下：BJ493ZLQ3：1.5 mm；BJ493ZQ3:3.5 mm；CA4DC：2 2mm。

（4）喷油器组件的安装A、将喷油器垫片定位在喷油器密封面上，用手轻轻将喷油器推入缸盖喷油器的止推面。

B在喷油器压板的两个弧形面涂抹少量柴油机油，将压板压在喷油器的相应位置后，用喷油器压板螺栓将喷油器分两次拧紧，第一次（7.5-9）N.M,接着用专用工具转动喷油器。

C不允许通过施加力在电磁铁上来拨喷铀器，必须使用专用工具。

D先用柴油润滑喷油器回油管处的O型圈，再将喷油器回油管垂直插入，直到听到“咔”一声，喷油器回油管被推入正确位置时为止。

E、不允许随意拆卸回油管金属卡子，回油管的软管部分不能从回油管插头上拆卸或弄松，因为不能保证重新完好的安装好，如果发生上述情况，整个回油管必须更换。

2、高压油泵的安装（1）把高压油泵从包装箱取出时，要手持正确的位置，不应拿易损部件（高、低压接头、油量控制单元）。

（2）喷油管的进回油管勿接反。

3）在装配过程中不得有任何敲击喷油泵轴的行为（4）在运输过程中，喷油泵的传动轴、所有接头以及MPRC必须用保护冒保护好3、高压油管的安装（1）高压油管的安装包括从高压油泵到共轨，从共轨到各个喷油器之间的高压油管的安装。

（2）每个高压油管装配前，必须确保管壁内腔清洁。

（3）每个高压油管安装或拆卸时，都应先操作高压油轨一端的连接螺栓。

（4）当安装或拆卸高压油泵、喷油器的连接螺栓时，用另一个工具把着高压油泵或喷油器上相应的螺栓座，以免将高压油泵及喷油器上的螺栓座松开。

电控高压共轨柴油喷射系统故障诊断检修的基本方法

电控高压共轨柴油喷射系统故障诊断检修的基本方法摘要：电控高压共轨柴油喷射系统的故障诊断检修是现代柴油发动机维修工作的重要内容。

本文旨在介绍电控高压共轨柴油喷射系统故障诊断检修的基本方法，包括故障诊断步骤、故障排除方案、故障预防措施等。

通过电控高压共轨柴油喷射系统的故障诊断检修，可以提高柴油发动机的可靠性和稳定性，延长使用寿命，降低维修成本。

关键词：电控高压共轨柴油喷射系统、故障诊断、检修、排除方案、预防措施。

正文：电控高压共轨柴油喷射系统是现代柴油发动机的重要部件，其可靠性和稳定性直接关系到发动机的工作效率和使用寿命。

故障的发生不仅会影响发动机的性能，还可能造成损坏和安全隐患，因此及时诊断和排除故障是维修工作中必不可少的环节。

本文将介绍电控高压共轨柴油喷射系统故障诊断检修的基本方法，希望能对柴油发动机维修工作的实践有所帮助。

1、故障诊断步骤电控高压共轨柴油喷射系统的故障诊断步骤主要包括以下几个方面：（1）观察发动机异常现象，如启动困难、抖动、加速不良等；（2）使用故障诊断设备进行故障代码读取和数据记录；（3）根据故障代码和数据记录进行初步判断，确定故障部位；（4）检查故障部位相关的元件和线路，如高压油泵、高压油管、喷油器、传感器等；（5）修理或更换故障部位相关的元件和线路；（6）清除故障代码，并进行试车和测试，以确认故障是否已经排除。

2、故障排除方案电控高压共轨柴油喷射系统的故障排除方案主要包括以下几个方面：（1）根据故障代码和数据记录，确定故障部位和故障类型；（2）对故障部位相关的元件和线路进行检查，包括外观检查、电气测试和机械动态特性测试等；（3）根据检查结果，判断元件是否需要修理或更换；（4）进行必要的清洗、校准和调试等工作；（5）重新安装元件，并进行试车和测试，以验证修理效果和消除故障。

3、故障预防措施电控高压共轨柴油喷射系统的故障预防措施主要包括以下几个方面：（1）定期对发动机进行保养和检修，以保证电子元件和机械部件的正常工作和长期稳定性；（2）使用正规渠道的油品和零部件，严格按照制造厂商要求进行保养和维修；（3）注意经常对维修质量进行检测和验证，确保维修工作的安全可靠性；（4）进行必要的培训和技术交流，提高售后服务人员的技能和水平。

喷油器的检修方法

喷油器的检修方法喷油器是现代汽车发动机中重要的零部件之一，它的正常工作对于发动机的性能和经济性起着至关重要的作用。

然而，长期使用后喷油器可能会出现故障或需要进行检修维护。

本文将介绍喷油器的检修方法，帮助读者更好地了解和掌握喷油器的维护技巧。

一、检查喷油器外观在检修喷油器之前，首先要对其外观进行仔细观察。

检查是否有明显的油渍、腐蚀或破损等情况。

如果发现有异常，需要及时更换喷油器。

二、检查电喷系统喷油器的正常工作需要依靠电喷系统的支持。

因此，在检修喷油器之前，需要检查电喷系统的工作状态。

首先，检查喷油器的连接线是否松动或破损，如果有问题需要进行修复。

然后，使用专用的电喷测试仪检测电喷系统的供电情况、喷油量和喷油时间等参数。

根据测试结果来判断是否需要对电喷系统进行调整或更换。

三、清洗喷油器清洗喷油器是维护喷油器性能的重要步骤。

喷油器在长期使用过程中，可能会产生积碳或油垢等污染物，影响喷油效果。

因此，定期清洗喷油器可以有效地恢复其正常工作状态。

清洗喷油器时，首先需要将其拆下来，然后使用专用的喷油器清洗剂进行浸泡清洗。

清洗剂可以有效地溶解和清除喷油器内部的污染物，恢复其喷油效果。

清洗完成后，需要对喷油器进行彻底的冲洗，确保清洗剂完全被清除干净。

最后，将喷油器安装回原位，确保连接牢固。

四、更换喷油器如果清洗无效或喷油器存在明显的故障，就需要进行喷油器的更换。

更换喷油器时，首先需要确定喷油器的具体型号和规格，以确保选择到合适的喷油器。

然后，拆下原有的喷油器，并将新的喷油器安装到原位。

在安装过程中，需要注意喷油器的连接方式和位置，确保安装正确。

安装完成后，还需要进行喷油器的调试和测试，确保其正常工作。

五、校正喷油器喷射角度喷油器的喷射角度对于燃油的喷射效果和燃烧性能具有重要影响。

长期使用后，喷油器的喷射角度可能会发生偏差，导致燃油的喷射不均匀。

因此，在检修喷油器时，还需要对其喷射角度进行校正。

校正喷油器喷射角度需要使用专用的校正工具和设备，根据喷油器的具体型号和厂家要求进行操作。

喷油器的检修方法

喷油器的检修方法一、背景介绍喷油器是一种常见的燃油系统组件，用于将燃油喷射到发动机的气缸中，以实现燃烧和动力输出。

由于长期使用和燃油质量的不确定性，喷油器可能会出现故障或性能下降的情况。

因此，定期进行喷油器的检修和维护是非常重要的。

二、喷油器检修前的准备工作在进行喷油器检修之前，需要做一些准备工作，以确保检修过程的顺利进行。

具体步骤如下：1.确定检修所需的工具和材料，如扳手、喷油器清洁剂、喷油器密封垫等。

2.将车辆停放在平坦且通风良好的地方，以确保操作的安全性和舒适性。

3.关闭发动机，并等待发动机冷却至安全温度。

三、喷油器检修的步骤喷油器的检修主要包括清洁、检查和更换等步骤。

下面将详细介绍每个步骤的具体操作方法。

3.1 清洁喷油器清洁喷油器是喷油器检修的第一步，通过清洗可以去除喷油器表面的污垢和沉积物，提高喷油器的工作效率。

具体操作步骤如下：1.使用喷油器清洁剂，喷洒在喷油器表面，并注意不要将喷油器清洁剂喷到其他部件上。

2.用清洁刷轻轻刷洗喷油器表面，确保清洁剂能够充分渗透到喷油器内部。

3.使用清水冲洗喷油器，将清洁剂和污垢冲洗干净。

3.2 检查喷油器性能在清洁完成后，需要对喷油器的性能进行检查，以确定其是否正常工作。

具体操作步骤如下：1.使用喷油器测试仪，连接到喷油器上，并按照测试仪的说明进行操作。

2.测试仪会输出喷油器的工作参数，如喷油量、喷油角度等，通过对比测试结果和厂家规格，判断喷油器是否正常工作。

3.如果检测结果显示喷油器存在问题，可以尝试进行调整或更换。

3.3 更换喷油器如果经过清洁和检查后发现喷油器无法正常工作，或者已经超过了使用寿命，就需要进行喷油器的更换。

具体操作步骤如下：1.使用扳手拆下原有的喷油器，注意不要损坏周围的部件。

2.清洁喷油器安装位置，确保没有杂物和污垢。

3.将新的喷油器安装到喷油器座上，并使用扳手拧紧。

四、喷油器检修后的注意事项在完成喷油器的检修后，还需要注意一些事项，以确保喷油器的正常工作和延长使用寿命。

喷油器的维修、喷油泵供油正时的检查与调整

喷油器的维修1.喷油器的检修1) 用专用工具从柴油机上拆下喷油器，用铜丝刷清洁喷油器外部。

2) 将喷油器喷孔朝上，用垫有铜皮护口的台钳夹住喷油器体。

3) 从喷油器体上拧下紧固螺套，拆下针阀、针阀体等零部件，并从喷油器体内取出顶杆。

4) 松开台钳，将喷油器掉转并重新夹住，拧下调压螺钉护帽和调压螺钉。

5) 用直径合适的专用清洁针清除喷孔内的积炭，用柴油清洗喷油器各零部件。

6) 检查针阀。

7) 检查针阀体。

8) 检查针阀与针阀体的配合情况。

9) 按分解相反的顺序装复喷油器，并检查其性能。

2、喷油器性能的检查(1) 检查喷油器密封性连续压动喷油器试验台上的泵油手柄，同时用旋具拧动喷油器上的调压螺钉，使喷油压力调整到20MPa以上，然后测量油压从20MPa下降到18MPa所需时间，应不小于9～12s，否则说明针阀与针阀体圆柱面配合间隙过大；再拧动喷油器调压螺钉，并连续压动泵油手柄，将喷油压力调整到比规定的标准喷油压力低2MPa，喷油器在10s内不能有渗油甚至滴油现象，否则说明针阀与针阀体密封锥面密封不良。

(2) 调整喷油压力在喷油器试验台上，以每分钟60次的频率压动泵油手柄，当喷油器开始喷油时，油压表上的指示压力即为喷油器的喷油压力，喷油压力若不符合规定标准应予调整。

(3) 喷雾试验在喷油器试验台上，按规定喷油压力，并以每分钟60～80次的频率压动泵油手柄，使喷油器喷油，要求：喷出的柴油呈雾状，且分布均匀，没有喷柱分枝、油滴飞溅等现象；喷柱平直，不能有弯曲；断油干脆，并伴有清脆的声响；在多次喷油后，喷孔周围应干燥或稍许湿润。

3.就车检查喷油器1) 拆下待查的喷油器，用一个三通接头，将其与一个工作性能良好的标准喷油器并联安装在喷油泵高压油管上，起动发动机并维持怠速运转。

2) 观察待查喷油是否与标准喷油器同时喷油。

3) 观察喷油器的喷油情况，应符合喷雾试验的要求。

4) 在两喷油器下面各放一量杯，以对比检查其喷油量检查调整供油正时1) 将操纵手柄放在最大供油位置，打开试验台上标准喷油器的溢流阀，调节试验台供给喷油泵低压油腔的油压，使油能顶开出油阀从第1缸喷油器的回油管中流出。

柴油机BOSCH高压共轨喷射系统的维修（1）

柴油机BOSCH高压共轨喷射系统的维修摘要：针对国内普遍采用的柴油机BOSCH高压共轨喷射系统，从轨压建立、喷油正时和喷油量三方面，采用过程分析方法，重点论述了BOSCH共轨系统与维修密切相关的控制策略，依据其控制过程和策略，整理提出BOSCH共轨系统故障的维修思路和检测方法。

关键词：柴油机、BOSCH、高压共轨、维修、检测Abstract：Commonly used for domestic BOSCH Common Rail Diesel injection system, the establishment from the rail pressure, injection timing and fuel injection quantity in three areas, the use of analysis methods, with emphasis on maintenance of BOSCH Common Rail system and is closely related to the control strategy, based on The control process and strategy, finishing BOSCH Common Rail proposed ideas and the maintenance of system failure detection method.Key Words:diesel engine; BOSCH; common rail; repair; maintenance自国Ⅲ柴油机电控化以来，BOSCH高压共轨喷射系统（以下简称BOSCH共轨系统）得到了广泛应用。

装用BOSCH共轨系统的柴油机，较其他电控单体泵，泵喷嘴系统，结构简单，零件数目少，喷射压力高，工作稳定，且具备再次技术升级的可能，是未来柴油机技术发展的主要方向。

BOSCH共轨喷油器维修基本知识摘要

BOSCH共轨喷油器维修基本知识摘要BOSCH共轨喷油器维修基本知识摘要1.分类a)乘用车、轻卡：0445 110 xxx CRI2.0/2.2b)重卡、中卡：0445 120 xxx CRIN1 CRIN1.6 CRIN2 CRIN33.喷油器维修技巧：a)规范拆装：注意清洁、谨慎拆装、扭矩拧紧。

b)衔铁升程：衔铁升程是影响全局的重要参数，原则上该升程不应调整，仅随着更换阀组件或者衔铁组件等配件，精确测量，调整垫片，以使衔铁升程符合出厂要求。

c)根据精确试验台测试结果，可微调其他垫片，调整相应工况点油量。

4.各个垫片与各工况油量关系：5.拧紧扭矩参数汇总：a)乘用车-CRI系列：i.阀组件紧固螺丝ii.电磁阀紧帽iii.油嘴紧帽b)商用车-CRIN系列i.阀组件紧固螺丝ii.电磁阀紧帽iii.油嘴紧帽6.共轨喷油器试验台测试点的意义：1）全负荷回油量：长加电时间，最高轨压，回油量，判断喷油器，密封性，是否有足够供油能力。

2）全负荷喷油量：长加电时间，最高轨压，喷油量，判断喷油器最大喷油能力3）排放点喷油量：中等加电时间，中等轨压，喷油量，判断中负荷，加速特性油量4）预喷点喷油量：短加电时间，中高轨压，喷油量，判断喷油器响应能力，消除噪声5）低怠速点喷油量：长加电时间，低轨压，喷油量，判断启动、怠速油量是否合格7.各个垫片调整思路：a)前言：所有垫片，如与弹簧接触，直接影响弹簧力；与其他零件接触，直接影响零件间配合间隙或行程。

b)中间片（针阀升程垫片）垫片加厚，油嘴针阀升程相应减小，相当于油嘴最大的开度变小，长加电时间的流量受影响最为明显（其中以全负荷油量为代表）c)衔铁升程垫片垫片加厚，电磁阀相应位置提高，衔铁盘升程随之加大，油量随之变大，对所有测试点油量均有影响，其中短通电时间的测试点影响尤为明显。

d)缓冲升程垫片（过升程垫片）垫片加厚，过升程变小，该垫片对油量影响不显著，但是过厚的垫片可能会造成衔铁芯不能落位，从而影响阀球密封，反之会影响连续喷射的稳定性。

共轨喷油器可诊断故障模式及排查方法

共轨喷油器可诊断故障模式及排查方法共轨喷油器和电路相关的可诊断故障有哪些？今天以博世EDC7六缸机为例与大家系统地分享一下。

在正式开始之前，请允许共轨之家问您一个问题：有一种快速获取维修指南的工具叫做“共轨搜搜”，您知道吗？自从共轨之家改版上线以后，她一直默默的存在着，等着您去开启。

她是这样的：1、她在这里2、她分享指南3、她分享资料4、她分享案例相信您一定会在认识她以后深深爱上她！下面是每周一课关于喷油器可诊断故障的解析。

一、喷油器开路1、故障示意故障如下所示：相关故障码有：P0201：第1缸喷油器开路；P0202：第2缸喷油器开路；P0203：第3缸喷油器开路；P0204：第4缸喷油器开路；P0205：第5缸喷油器开路；P0206：第6缸喷油器开路。

2、可能故障症状1）故障灯亮；2）相应缸的喷油器不喷油，发动机对应缸缺缸；3）发动机噪音可能会大。

3、可能故障原因1）对应缸喷油器某接线柱未连通：-接线柱螺帽松动；-接线柱螺纹损伤拧不紧；-接口污染或生锈导致接触不良；-电磁阀端线束断开等。

2）对应缸喷油器内部故障-喷油器电磁阀线圈焊点断开；-喷油器电磁阀过电烧坏，线圈烧断。

如下图所示：4、故障排查方法以EDC7六缸机的一缸喷油器（P0201）为例，排查步骤如下：1）检查喷油器低端线路313 端是否断路：-关闭点火开关，拆下喷油器连接线，拔下ECU连接插头；-万用表测量线路313端和喷油器连接线端之间的电阻，正常为0Ω；2）检查喷油器高端线路304端是否断路：-用万用表测量线路304 端和喷油器连接线端之间的电阻，正常为0Ω。

3）检查第1缸喷油器是否内部断路：-用万用表测量喷油器电阻，正常为0.2~0.35Ω，如电阻太大，说明喷油器内部断路，需更换喷油器或更换喷油器电磁阀。

二、电磁阀线圈短路1、故障示意故障如下所示：相关故障码有：P0261：第1缸喷油器低端与高端短路；P0264：第2缸喷油器低端与高端短路；P0267：第3缸喷油器低端与高端短路；P0270：第4缸喷油器低端与高端短路；P0273：第5缸喷油器低端与高端短路；P0276：第6缸喷油器低端与高端短路。

高压共轨柴油机的故障维修方法

高压共轨柴油机的故障维修方法
高压共轨柴油机是一种现代化的柴油机，它采用了电控、高压共轨喷射系统，使得柴油机的燃油喷射更加精确、高效。

然而，由于柴油机的使用环境、工况等因素的不同，高压共轨柴油机仍然可能出现各种故障。

下面将介绍一些常见的高压共轨柴油机的故障维修方法。

1.燃油喷射器故障
-使用专门的清洗剂进行清洗，将燃油喷射器放入清洗剂中浸泡一段时间，然后用专用工具清洗内部积碳等杂质。

-检查燃油喷射器的喷孔是否堵塞，可以使用专用工具进行疏通或更换堵塞的燃油喷射器。

2.高压共轨压力不稳定
-检查高压油泵是否损坏，如出现损坏可以进行修理或更换。

-检查高压共轨传感器是否正常工作，如出现故障可以进行调整或更换。

3.系统压力过高或过低
-检查高压油管是否漏油，如出现漏油可以进行密封处理。

-检查喷油嘴是否正常工作，如出现故障可以进行清洗或更换。

4.发动机启动困难
-检查喷油系统是否正常工作，如出现故障可以进行修理或更换。

-检查燃油是否为合格的柴油，如不合格可以更换合格的柴油。

以上是高压共轨柴油机常见故障的维修方法，需要特别注意的是，对于高压共轨柴油机的维修工作，一定要由专业的技术人员进行操作，并严格按照维修手册进行操作，以确保维修质量和安全。

同时，定期对高压共轨柴油机进行保养和维护，及时检查和更换磨损的部件，可以有效地减少故障的发生。

国三电喷柴油共轨系统检测与维修

国三电喷柴油共轨系统检测与维修潍柴系统：BOSCH故障病症：起动后怠速正常，一加速升到1000转后油门不起作用。

故障代码P0121，说明为：“加速信号2无效”。

检查进程：经测量油门信号一对地电压在范围中，信号二对地电压在范围中，均为正常。

检查线束段无端障，遂疑心ECU有问题，改换ECU后故障仍无法排除。

再拔下油门踏板插头，测整车线束中油门连接插座与之间的电压值是5V，为正常状态，与之间的电压值为0V，处于不正常状态，依照以上所作检测，判定是ECU整车接插件中（信号2）端接触不良，信号2没有信号反馈给ECU。

对插头进行处置后故障排除，发动机运行正常。

机型：6DL1 系统：DENSO故障病症：在行驶进程中出行无力加速不稳，故障灯亮。

故障代码：P0222 说明为：“加速2电压太低”。

检测进程：依照故障码提示，检查油门2电源与地线是不是显现短路情形。

通过利用万用表检查电子油门的所有线彼此之间的通断无短路、断路现象，由此能够排除油门及其线束的故障。

考虑到电子油门2与凸轮轴转速、进气压力三个传感器的电源共用。

为此别离断开进气压力和凸轮轴转速传感器，当断开凸轮轴传感器后，P0222的故障码消失。

依照以上排查进程得出结论为：由于凸轮轴转速传感器故障连带引发电子油门故障的显现，改换油泵后故障排除，发动机运行正常。

故障分析：此案例关键要了解ECU原理散布，各电器部件间的关系，DENSO系统中G传感器，进气压力传感器，油门2电源在ECU为同一电源，因此只要其中一个有问题可能会牵涉到其它两个。

机型：6DL1 系统：DENSO故障病症：发动机无力，功率不足，无端障码。

检查进程：测量各传感器电阻和电压均正常，摸了一下油泵出油的两根高压油管，发觉两根油管的温度有不同，重点检查PCV的通电情形，发觉PCV1的电源无电，此阀是不工作的，经检查，电源线断路，从头理线后，发动机运行正常。

故障分析：PCV工作状况的好坏是发动机运行正常的大体的条件之一，油泵要工作出油，其PCV阀必需通电才行。

喷油器的检修方法和步骤

喷油器的检修方法和步骤
喷油器是发动机燃油系统的重要组成部分，需要定期检修维护以保持其正常运行状态。

下面介绍喷油器的检修方法和步骤：
1.准备工具和设备：喷油器检修需要配备相应的工具和设备，如喷油器测试仪、清洗机、调节工具等，以便进行喷油器的测试、清洗和调节。

2.拆卸喷油器：将喷油器从发动机上取下来，并将其拆开。

拆开喷油器时需要注意细节，如不要强行拆卸，避免损坏喷油器零件。

3.测量和检测：使用喷油器测试仪对喷油器进行测试和检测。

测试仪可以测试喷油器的工作状态、阀芯的开启和关闭时间、喷油器的喷射量等参数。

4.清洗喷油器：使用清洗机对喷油器进行清洗。

清洗机可以将喷油器内部的沉淀物和杂质清除干净，以便恢复其正常工作状态。

5.更换零件：如果喷油器内部的零件出现损坏或磨损，需要进行更换。

更换零件时需要注意零件的质量和规格，以确保其与原配件相匹配。

6.调节喷油器：将喷油器重新组装后，使用调节工具对喷油器进行调节。

调节工具可以进行喷油器的喷射量、压力等参数的调节，以适应特定的发动机工作状态。

7.组装和安装：将喷油器重新组装并安装到发动机上。

安装时需要确保喷油器安装正确，管路连接紧密，以避免燃油泄漏等问题。

通过以上步骤的检修，喷油器可以得到有效的维护和保养，从而确保发动机的正常运行和高效工作。

喷油器的检修方法

喷油器的检修方法
喷油器的检修方法包括以下几个步骤：
1. 拆卸喷油器：首先，将喷油器从发动机上拆卸下来，并将喷油器上的连接管路拆卸，使其单独拆卸下来。

使用专门的工具，拧下喷油器上的紧固螺母和垫圈。

2. 清洗喷油器：将拆卸下来的喷油器放入清洗液中浸泡，确保彻底清除其中的沉积物和杂质。

使用专业的喷油器清洗机，将清洗液通过喷嘴进行高压冲洗。

3. 检查零件状况：细致地检查喷油器上各个零部件的状况，如喷嘴、活塞等。

确保喷嘴孔道畅通，没有堵塞或损坏现象，活塞运动灵活且无磨损。

4. 更换磨损零件：如果发现喷嘴或其他零部件存在严重磨损或损坏，应及时更换相应的零件。

确保喷油器的正常工作和喷油效果。

5. 调试喷油器：在安装回发动机前，将喷油器上的喷嘴进行调试，以确保其喷油量和喷射角度符合要求。

可以使用专用的喷油器调试仪进行调整。

6. 安装喷油器：将清洗和调试好的喷油器重新安装回发动机上，并连接好相应的管路和配件。

确保连接牢固，不漏油。

7. 进行试验：安装好喷油器后，进行发动机的试验和调试，以确保喷油器正常
工作并达到预期的喷油效果。

需要注意的是，在进行喷油器的检修过程中，应使用专业的工具和设备，并严格按照制造商的操作规程进行操作，以确保检修的准确性和安全性。

在操作过程中，应注意个人安全，并遵守相关的安全操作规范。

潍柴高压共轨发动机维修实例

潍柴高压共轨发动机维修实例潍柴高压共轨发动机是目前市场上最先进的发动机，其高压共轨技术使得发动机具有更强的动力、更低的油耗和更少的尾气排放。

但是，这种发动机也有其维修难度大、费用高等问题，今天笔者就给大家分享一起潍柴高压共轨发动机维修实例。

某天，一位车主把他的潍柴高压共轨发动机车辆开进了我司的检修站。

检查时，发现发动机无法启动，并发出了哒哒哒的像柴油机启动不了的声音。

经过仔细检查，我们确定了故障的具体原因：是发动机喷油器出现了问题。

因为潍柴高压共轨发动机的技术和设计都非常的先进，其喷油器故障诊断并不是很容易。

接下来我们分别从检查和拆装喷油器两个方面来介绍这个案例。

一、检查喷油器首先，我们利用多用途车载诊断仪进行故障诊断，发现喷油器喷油量偏小，不足以启动发动机，并且机油中含有大量的柴油。

进一步检查发现喷油器的喷油嘴已经被污染和磨损，并且油路内部有大量的黑色沉淀物，这是喷油器堵塞的重要原因。

在这种情况下，通过清洗和更换喷油器的喷油嘴来进行修理就显得尤为重要。

二、拆装喷油器然而，潍柴高压共轨发动机的喷油器是非常复杂的部件，其维修难度相对也较大。

要进行更换喷油嘴的工作，就必须要拆下整个喷油器。

在拆装喷油器的过程中，我们还需要特别注意到以下几个问题：1.拆卸喷油器时一定要先清洁零部件，然后再用专业的工具拆卸。

2.在拆卸喷油器时，千万不能误操作，否则会对喷油器造成严重损坏。

3.在拆卸喷油器时，一定要小心保护喷油器外观，避免刮伤或碰撞，否则会妨碍使用或导致外观损坏。

在我们的实际操作中，利用专业的工具和技术，拆卸喷油器不仅可以更加顺利地进行，而且可以将发动机喷油嘴的损坏程度减少到最小，大大地减少了维修所需的工具、时间和费用。

总结：潍柴高压共轨发动机设计先进，具有更高的性能，但是在维修方面也存在一定的难度。

针对这一问题，我们需要掌握专业的技术和方法，以便在进行维修时，能够及时、准确地确定问题，减少对发动机的影响，从而保证车辆长时间稳定运行。
