腐蚀pcb制作的五种方法
腐蚀PCB板的一般步骤
首先要准备的东西：单面腐蚀铜板，三氯化铁，激光打印机，电熨斗（老式），砂纸，热转印纸，当然还有要腐蚀出的电路图了图1单面腐蚀铜板图2 打磨铜板高纯度三氯化铁 ----腐蚀PCB电路板最佳化学品图3 三氯化铁分析纯级别，制作腐蚀线路板必备品,与水调节比例为(1：4)！高纯度有利于均匀的腐蚀出精细的线路。
电路板腐蚀方法：配一次腐蚀液，一般可以一次腐蚀多块电路板，腐蚀液一般用三氯化铁加水配置而成，三氯化铁为土黄色固体，也易于吸收空气中的水份，所以应密封保存。
用做腐蚀线路板时,与水调节比例为：(1：4)即：500g的三氯化铁约调配2000cc的水，用热水可加快蚀刻速度。
或者用温水（不是热水，以防油漆脱落）可使反应速度快些。
注意三氯化铁具有一定的腐蚀性，最好不要弄在皮肤上和衣服上，很难洗：腐蚀是从边缘开始的，当未覆盖碳粉的铜箔被腐蚀完后应该及时取出电路板，以防碳粉脱落后腐蚀掉有用的线路。
这时用清水冲洗，顺便用细砂纸打磨碳粉。
然后擦干，就露出了闪亮的铜箔，一张印刷电路板就做好了。
为了保存成果，通常会用松香溶液涂一遍打磨好的电路板，既可以助焊，又可以防止氧化。
国标编号 81513CAS号 7705-08-0中文名称三氯化铁英文名称 Ferric trichloride；Ferric chloride别名氯化铁化学式 FeCl3 外观与性状黑棕色结晶，也有薄片状分子量 162.21 水溶液呈棕黄色不溶于革油，易溶于甲醇、乙醇、丙酮、乙醚密度相对密度(水=1)2.90；相对密度(空气=1)5.61 稳定性稳定危险标记 20(酸性腐蚀品) 主要用途用作饮水和废水的处理剂，染料工业的氧化剂和媒染剂，有机合成的催化剂和氧化剂。
危害：一、健康危害侵入途径：吸入、食入、经皮吸收。
健康危害：吸入本品粉尘对整个呼吸道有强烈刺激腐蚀作用，损害粘膜组织，引起化学性肺炎等。
对眼有强烈腐蚀性，重者可导致失明。
皮肤接触可致化学性灼伤。
口服灼伤口腔和消化道，出现剧烈腹痛、呕吐和虚脱。
PCB板的腐蚀
硬件：1：一台用于产生高精度塑料碳粉阻焊层的打印输出设备，比如一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。
2：一个能用的电熨斗。
3：一张不干胶贴纸的光滑底衬纸。
4：一定量的三氯化铁腐蚀液，根据板的大小而定。
补充：有个量程在0～200度的数字温度计的话更好，高档数字万用表附带的也行。
软件：低版本的PROTEL，比如PROTEL2.5中文版高版本的PROTEL，比如PROTEL99SE中文版甚至只是一个WIN自带的画图程序总之就是要一个能画图的软件即可。
步骤：第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL 组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。
第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。
第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。
第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。
第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。
第6步：准备好三氯化铁溶液进行腐蚀。
第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。
第8步：清理出焊盘部分，剩下的部分用于阻焊。
第9步：安装所需预定原件并焊接好。
第10步：测试5026发射端各工作点的电压波形，以验证其正确性。
检查无误，即可以进行最后和接收端的调试，能正常工作即大功告成了！注意：1：不要使电熨斗过热或者过凉，最佳温度是140～170之间，在这个温度范围以内，塑料碳粉的转移特性最佳。
2：要等温度低一些以后再将转印纸揭下来，慢慢的揭，发现又没转印好的部分请再盖上，再次加温加压进行热转移。
3：一些实在有问题的部分（比如断线）请用油性碳素笔或者指甲油，油漆什么的进行补救一下不过这种情况不是很多。

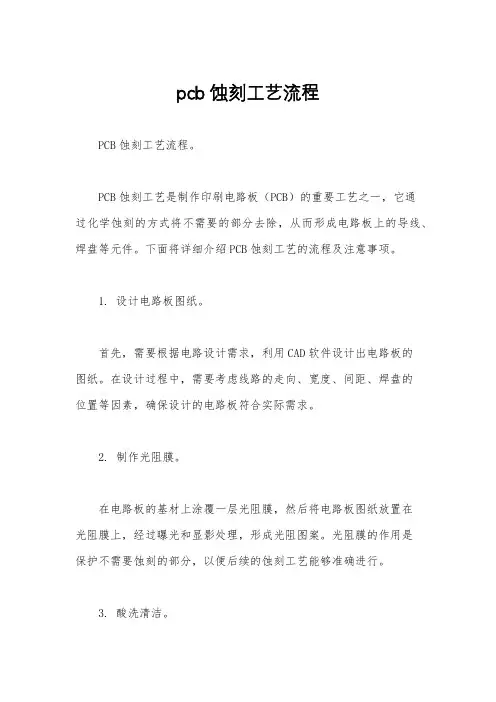

pcb蚀刻工艺流程
pcb蚀刻工艺流程PCB蚀刻工艺流程。
PCB蚀刻工艺是制作印刷电路板（PCB）的重要工艺之一，它通过化学蚀刻的方式将不需要的部分去除，从而形成电路板上的导线、焊盘等元件。
下面将详细介绍PCB蚀刻工艺的流程及注意事项。
1. 设计电路板图纸。
首先，需要根据电路设计需求，利用CAD软件设计出电路板的图纸。
在设计过程中，需要考虑线路的走向、宽度、间距、焊盘的位置等因素，确保设计的电路板符合实际需求。
2. 制作光阻膜。
在电路板的基材上涂覆一层光阻膜，然后将电路板图纸放置在光阻膜上，经过曝光和显影处理，形成光阻图案。
光阻膜的作用是保护不需要蚀刻的部分，以便后续的蚀刻工艺能够准确进行。
3. 酸洗清洁。
将经过光阻处理的电路板放入酸性溶液中进行酸洗清洁，去除表面的氧化物和杂质，以保证后续的蚀刻能够顺利进行。
4. 化学蚀刻。
将经过光阻处理和酸洗清洁的电路板放入蚀刻机中，通过化学溶液对不需要的部分进行蚀刻。
在蚀刻过程中需要控制蚀刻时间和温度，以确保蚀刻的精度和一致性。
5. 清洗去除光阻。
蚀刻完成后，需要将电路板放入去光阻溶液中清洗，去除残留的光阻膜。
清洗完毕后，再进行烘干处理，以确保电路板表面干净无残留。
6. 检测和修复。
经过蚀刻和清洗后，需要对电路板进行检测，确保线路的完整性和焊盘的质量。
如发现问题，需要及时进行修复处理，以确保电路板的质量符合要求。
7. 表面处理。
最后，需要对电路板进行表面处理，包括防氧化处理、喷锡处理等，以保护电路板的表面和提高焊接性能。
在整个PCB蚀刻工艺流程中，需要严格控制各个环节的参数和质量，确保电路板的质量和稳定性。
同时，还需要注意安全防护措施，避免化学品对人体的伤害。
希望以上内容能够对PCB蚀刻工艺有所帮助。
pcb蚀刻基础知识
pcb蚀刻基础知识PCB蚀刻基础知识PCB（Printed Circuit Board，印刷电路板）是电子产品中不可或缺的一部分，它承载了电子元器件，起到连接和支持的作用。
而PCB蚀刻则是制造PCB的重要工艺之一。
本文将介绍PCB蚀刻的基础知识，包括工艺流程、蚀刻液、设备和注意事项等。
一、工艺流程PCB蚀刻的工艺流程通常包括以下几个步骤：制作光阻膜、显影、蚀刻、去光阻和清洗。
1. 制作光阻膜：首先，在铜层上涂覆一层光阻膜，光阻膜可以保护不需要蚀刻的区域。
光阻膜可以通过光刻技术或者丝网印刷技术来制作。
2. 显影：将覆盖在铜层上的光阻膜进行显影处理，即将光阻膜上不需要的部分去除，只留下需要蚀刻的区域。
3. 蚀刻：将经过显影处理后的PCB放入蚀刻槽中，蚀刻槽中的蚀刻液可以将不需要的铜层腐蚀掉，从而形成所需的电路图案。
4. 去光阻：蚀刻完成后，需要将残留在PCB表面的光阻膜去除，通常采用化学溶剂或者热脱附的方法。
5. 清洗：最后，将PCB进行清洗，去除蚀刻液和其他污染物，确保PCB表面的干净。
二、蚀刻液蚀刻液是进行PCB蚀刻的重要材料，常用的蚀刻液有铁氯化物、硫酸、硝酸等。
不同的蚀刻液适用于不同的材料，比如铁氯化物适用于铜，硫酸适用于锌等。
在选择蚀刻液时，需要考虑蚀刻速度、蚀刻均匀性、对废液的处理以及安全性等因素。
同时，在使用蚀刻液时需要注意防护措施，避免对人体和环境造成伤害。
三、设备PCB蚀刻通常需要一些专用的设备，如蚀刻槽、加热器、搅拌器等。
蚀刻槽是用来盛放蚀刻液的容器，通常由耐腐蚀材料制成。
加热器可以控制蚀刻液的温度，高温可以提高蚀刻速度。
搅拌器则可以保证蚀刻液均匀地接触到PCB表面，提高蚀刻的均匀性。
四、注意事项在进行PCB蚀刻时，需要注意以下几点：1. 安全防护：蚀刻液通常具有一定的腐蚀性，使用时要佩戴防护手套、护目镜等防护用品，避免直接接触皮肤和眼睛。
2. 通风换气：蚀刻液挥发时会释放有害气体，应确保工作环境有良好的通风换气设备，减少对人体的危害。

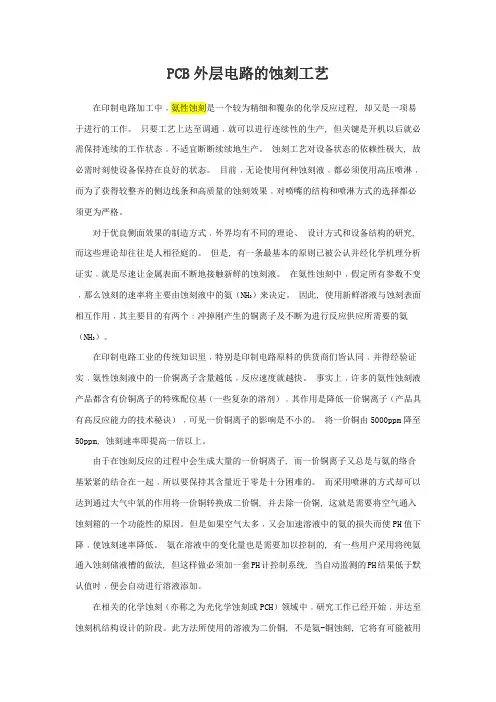

蚀刻工艺(酸性、碱性、微蚀)
PCB外层电路的蚀刻工艺在印制电路加工中﹐氨性蚀刻是一个较为精细和覆杂的化学反应过程, 却又是一项易于进行的工作。
只要工艺上达至调通﹐就可以进行连续性的生产, 但关键是开机以后就必需保持连续的工作状态﹐不适宜断断续续地生产。
蚀刻工艺对设备状态的依赖性极大, 故必需时刻使设备保持在良好的状态。
目前﹐无论使用何种蚀刻液﹐都必须使用高压喷淋﹐而为了获得较整齐的侧边线条和高质量的蚀刻效果﹐对喷嘴的结构和喷淋方式的选择都必须更为严格。
对于优良侧面效果的制造方式﹐外界均有不同的理论、设计方式和设备结构的研究, 而这些理论却往往是人相径庭的。
但是, 有一条最基本的原则已被公认并经化学机理分析证实﹐就是尽速让金属表面不断地接触新鲜的蚀刻液。
在氨性蚀刻中﹐假定所有参数不变﹐那么蚀刻的速率将主要由蚀刻液中的氨（NH3）来决定。
因此, 使用新鲜溶液与蚀刻表面相互作用﹐其主要目的有两个﹕冲掉刚产生的铜离子及不断为进行反应供应所需要的氨（NH3）。
在印制电路工业的传统知识里﹐特别是印制电路原料的供货商们皆认同﹐并得经验证实﹐氨性蚀刻液中的一价铜离子含量越低﹐反应速度就越快。
事实上﹐许多的氨性蚀刻液产品都含有价铜离子的特殊配位基（一些复杂的溶剂）﹐其作用是降低一价铜离子（产品具有高反应能力的技术秘诀）﹐可见一价铜离子的影响是不小的。
将一价铜由5000ppm降至50ppm, 蚀刻速率即提高一倍以上。
由于在蚀刻反应的过程中会生成大量的一价铜离子, 而一价铜离子又总是与氨的络合基紧紧的结合在一起﹐所以要保持其含量近于零是十分困难的。
而采用喷淋的方式却可以达到通过大气中氧的作用将一价铜转换成二价铜, 并去除一价铜, 这就是需要将空气通入蚀刻箱的一个功能性的原因。
但是如果空气太多﹐又会加速溶液中的氨的损失而使PH值下降﹐使蚀刻速率降低。
氨在溶液中的变化量也是需要加以控制的, 有一些用户采用将纯氨通入蚀刻储液槽的做法, 但这样做必须加一套PH计控制系统, 当自动监测的PH结果低于默认值时﹐便会自动进行溶液添加。

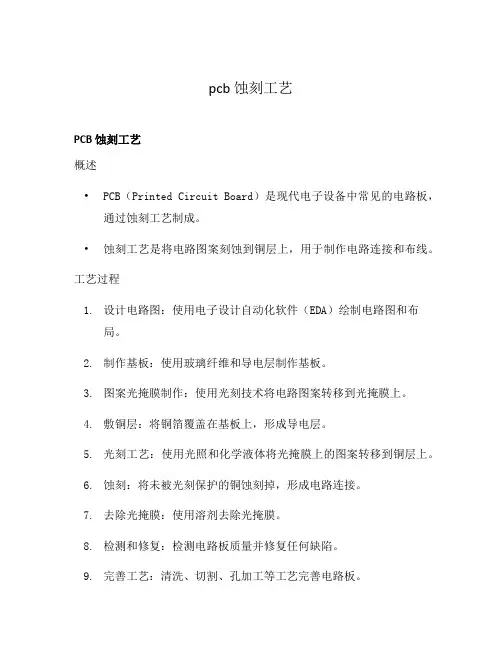

pcb 蚀刻工艺
pcb 蚀刻工艺PCB 蚀刻工艺概述•PCB（Printed Circuit Board）是现代电子设备中常见的电路板，通过蚀刻工艺制成。
•蚀刻工艺是将电路图案刻蚀到铜层上，用于制作电路连接和布线。
工艺过程1.设计电路图：使用电子设计自动化软件（EDA）绘制电路图和布局。
2.制作基板：使用玻璃纤维和导电层制作基板。
3.图案光掩膜制作：使用光刻技术将电路图案转移到光掩膜上。
4.敷铜层：将铜箔覆盖在基板上，形成导电层。
5.光刻工艺：使用光照和化学液体将光掩膜上的图案转移到铜层上。
6.蚀刻：将未被光刻保护的铜蚀刻掉，形成电路连接。
7.去除光掩膜：使用溶剂去除光掩膜。
8.检测和修复：检测电路板质量并修复任何缺陷。
9.完善工艺：清洗、切割、孔加工等工艺完善电路板。
10.组装测试：将电子元件焊接到电路板上并进行测试。
优点•灵活性：可以根据需求设计任何形状和布局的电路板。
•高精度：蚀刻工艺可以实现高精度的电路图案制作。
•高效性：相对于其他制造工艺，蚀刻工艺效率较高。
不足之处•污染：蚀刻过程中使用的化学液体可能对环境有一定污染。
•人工成本：蚀刻工艺需要专业技术人员进行操作，人力成本较高。
应用领域•电子产品：PCB是电子产品中不可或缺的组成部分，广泛应用于计算机、手机、电视等设备。
•通信设备：无线路由器、基站等通信设备中使用大量的PCB。
•工业控制：PCB被广泛用于工业自动化、仪器仪表等领域。
结论PCB蚀刻工艺是一项重要的制造技术，能够为电子设备提供高性能和可靠的电路连接。
尽管存在一些不足之处，但随着技术的发展和创新，蚀刻工艺将继续发展，并在电子行业中发挥重要作用。
PCB 蚀刻工艺的未来发展基于人工智能的优化•利用人工智能技术，可以对蚀刻工艺进行优化和智能化。
•借助机器学习算法，可以自动识别并纠正电路板上的缺陷。
•通过数据分析和模型训练，可以提高生产效率和质量控制。
新材料的应用•引入新材料，如可降解材料和柔性材料，可以进一步提升电路板的性能和适应性。
腐蚀法制作印刷电路板的化学方程式
腐蚀法制作印刷电路板的化学方程式腐蚀法是一种常用的制作印刷电路板的方法，它通过化学反应将金属表面的部分材料溶解掉，从而形成所需的电路图案。
在腐蚀法中，常用的腐蚀剂是一种强氧化性的酸性溶液，通常是铁氯化物或硫酸。
腐蚀法制作印刷电路板的化学方程式可以用以下两个步骤来描述：1. 金属表面的氧化反应：2Cu + O2 + 2H2O → 2Cu(OH)2在制作印刷电路板的过程中，金属表面（通常是铜）首先会被氧化，产生氢氧化铜。
这是因为氧气与金属表面的铜发生反应，生成氢氧化铜。
这一反应使金属表面形成了一个氢氧化铜的保护膜，以防止进一步的腐蚀。
2. 腐蚀反应：Cu(OH)2 + 2HCl → CuCl2 + 2H2O在氧化反应之后，腐蚀剂（例如盐酸）会与氢氧化铜发生反应，形成氯化铜和水。
氯化铜是一种可溶性盐，可以从金属表面溶解掉，从而实现印刷电路板的制作。
腐蚀法制作印刷电路板的过程可以进一步解释如下：1. 表面处理：在制作印刷电路板之前，首先需要对金属表面进行处理，以去除表面的污垢和氧化物。
这可以通过机械研磨或化学清洗等方法完成。
2. 覆盖光敏胶：在金属表面上涂覆一层光敏胶，该胶层可以通过紫外光的照射进行固化。
在固化之前，可以使用光刻工艺将所需的电路图案投影到胶层上。
3. 显影：将光敏胶固化后，通过显影处理将未固化的光敏胶去除。
这一步骤将形成一个与所需电路图案相对应的胶层。
4. 腐蚀：将显影后的金属板放入腐蚀槽中，腐蚀剂会与金属表面的暴露部分发生反应，将其溶解掉。
在这个过程中，腐蚀剂会与金属表面的氢氧化铜反应，形成可溶性的氯化铜。
5. 清洗：将腐蚀后的金属板从腐蚀槽中取出，用水或其他溶液对其进行清洗，以去除残留的腐蚀剂和光敏胶。
6. 除胶：将清洗后的金属板进行除胶处理，以去除光敏胶层。
通过以上步骤，就可以制作出所需的印刷电路板。
腐蚀法制作印刷电路板的化学方程式描述了其中的关键反应过程，即金属表面的氧化反应和腐蚀反应。
PCB线路板外层电路的蚀刻工艺（蚀刻因子）
PCB線路板外層電路的蝕刻工藝一.概述目前,印刷電路板(PCB)加工的典型工藝採用"圖形電鍍法"。
即先在板子外層需保留的銅箔部分上，也就是電路的圖形部分上預鍍一層鉛錫抗蝕層，然後用化學方式將其餘的銅箔腐蝕掉,稱為蝕刻。
要注意的是,這時的板子上面有兩層銅.在外層蝕刻工藝中僅僅有一層銅是必須被全部蝕刻掉的,其餘的將形成最終所需要的電路。
這種類型的圖形電鍍,其特點是鍍銅層僅存在於鉛錫抗蝕層的下面。
另外一種工藝方法是整個板子上都鍍銅,感光膜以外的部分僅僅是錫或鉛錫抗蝕層。
這種工藝稱為“全板鍍銅工藝“。
與圖形電鍍相比,全板鍍銅的最大缺點是板面各處都要鍍兩次銅而且蝕刻時還必須都把它們腐蝕掉。
因此當導線線寬十分精細時將會產生一系列的問題。
同時,側腐蝕會嚴重影響線條的均勻性。
在印製板外層電路的加工工藝中，還有另外一種方法，就是用感光膜代替金屬鍍層做抗蝕層。
這種方法非常近似於內層蝕刻工藝，可以參閱內層製作工藝中的蝕刻。
目前，錫或鉛錫是最常用的抗蝕層,用在氨性蝕刻劑的蝕刻工藝中.氨性蝕刻劑是普遍使用的化工藥液，與錫或鉛錫不發生任何化學反應。
氨性蝕刻劑主要是指氨水/氯化氨蝕刻液。
此外，在市場上還可以買到氨水/硫酸氨蝕刻藥液。
以硫酸鹽為基的蝕刻藥液,使用後,其中的銅可以用電解的方法分離出來,因此能夠重複使用。
由於它的腐蝕速率較低，一般在實際生產中不多見,但有望用在無氯蝕刻中。
有人試驗用硫酸-雙氧水做蝕刻劑來腐蝕外層圖形。
由於包括經濟和廢液處理方面等許多原因,這種工藝尚未在商用的意義上被大量採用.更進一步說,硫酸-雙氧水，不能用於鉛錫抗蝕層的蝕刻，而這種工藝不是PCB外層製作中的主要方法，故決大多數人很少問津。
PCB的蚀刻工艺及过程控制
PCB的蚀刻工艺及过程控制印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。
目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。
即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。
一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。
在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。
这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。
另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。
这种工艺称为“全板镀铜工艺“。
与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。
因此当导线线宽十分精细时将会产生一系列的问题。
同时,侧腐蚀会严重影响线条的均匀性。
在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。
这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。
目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。
氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。
此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。
以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。
由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。
有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。
由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。
二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。
pcb蚀刻工艺流程
pcb蚀刻工艺流程一、前言PCB（Printed Circuit Board）是电子产品中不可或缺的一个部分，它是电路板的主要组成部分之一。
PCB蚀刻工艺是制作PCB必不可少的一个环节，它通过化学反应将未覆盖铜层腐蚀掉，从而形成电路板上所需要的线路。
二、工艺流程1. 制作印刷光阻膜a. 印刷光阻膜是PCB蚀刻工艺中最重要的步骤之一。
首先需要准备好印刷光阻液和印刷机。
b. 将印刷光阻液均匀地涂在铜层上，并通过印刷机进行烘干和曝光处理。
c. 曝光后，将未曝光部分用显影液清洗干净，这样就可以得到需要的图案。
2. 蚀刻处理a. 在完成图案制作后，需要进行蚀刻处理。
首先需要准备好蚀刻液和搅拌器。
b. 将铜板放入蚀刻槽中，并加入足够量的蚀刻液。
启动搅拌器使其均匀混合。
c. 在一定时间内，蚀刻液将会腐蚀掉未覆盖印刷光阻的铜层，从而形成需要的线路。
3. 清洗处理a. 在完成蚀刻后，需要进行清洗处理。
首先需要准备好清洗液和清洗槽。
b. 将PCB放入清洗槽中，并加入足够量的清洗液。
启动搅拌器使其均匀混合。
c. 在一定时间内，清洗液将会将印刷光阻和其他杂质物质清除干净。
4. 钻孔处理a. 钻孔是PCB制作中另一个重要的步骤。
首先需要准备好钻头和钻床。
b. 将PCB放入钻床上，并使用合适大小的钻头进行钻孔。
c. 钻孔后，使用吸尘器将产生的金属屑清除干净。
5. 焊接处理a. 焊接是PCB制作中最后一个步骤。
首先需要准备好焊锡丝和焊锡台。
b. 将焊锡丝加热至熔化状态，并将其涂在需要焊接的元件上。
c. 将元件放置在PCB上，并使用焊锡台进行焊接处理。
三、注意事项1. 在进行印刷光阻膜制作时，需要注意光阻的均匀性和曝光时间。
2. 在进行蚀刻处理时，需要控制好蚀刻液的浓度和温度。
3. 在进行清洗处理时，需要注意清洗液的选择和清洗时间。
4. 在进行钻孔处理时，需要使用合适大小的钻头并注意安全。
5. 在进行焊接处理时，需要注意焊锡丝的熔化状态和元件与PCB之间的接触情况。
pcb蚀刻工艺流程
pcb蚀刻工艺流程PCB蚀刻工艺流程是指通过化学腐蚀或机械去除的方法，在铜覆盖的玻璃纤维板上形成电路图案的过程。
下面将介绍一种常见的PCB蚀刻工艺流程。
首先，在设计电路板之前，需要进行电路图的设计和布局。
设计完成后，将电路图转化为Gerber文件，进行打样准备。
第一步是制作底版。
通过根据Gerber文件切割玻璃纤维板，获得一块与电路图大小相近的底板。
然后，在底板上涂覆一层铜箔，将其固定在底板上。
待铜箔固定后，将底板放入氯化铁溶液中，进行边缘蚀刻。
边缘蚀刻的目的是去除多余的铜箔，使底板的尺寸和电路图一致。
第二步是光绘板制作。
将Gerber文件导入到光绘机中，将光绘机的光源和光阻底板对准。
然后，将已经进行了边缘蚀刻的底板放入光绘机中，进行光刻。
光绘机将根据Gerber文件的光阻层信息，用紫外光照射在底板上，形成电路图案。
光刻完成后，将底板放入显影剂中进行显影。
显影剂会将未曝光的光阻层去除，露出铜箔。
第三步是腐蚀。
将显影后的板材放入氯化铁溶液中进行腐蚀。
氯化铁会腐蚀未被光阻保护的铜箔区域，形成电路图案。
腐蚀时间需要根据电路板的要求来控制，一般为几分钟至十几分钟不等。
腐蚀完成后，将板材放入温水中进行冲洗。
第四步是去除光阻。
将已经腐蚀完成的板材放入除光机中进行去除光阻层。
除光机会使用化学液将光阻层去除，露出铜箔。
去除光阻后，将板材进行冲洗和清洗，以去除化学液残留。
最后一步是检验和修整。
对于蚀刻完成的电路板进行外观检查和电气测试。
检查是否有腐蚀不完全或短路等质量问题。
如果发现问题，可以使用修整胶带修复电路。
修整完成后，将电路板进行清洗和干燥，最终得到成品。
以上就是一般的PCB蚀刻工艺流程。
这个工艺流程在PCB制造行业被广泛应用，可以生产出高精度、高可靠性的电路板。
同时，需要注意的是，由于化学腐蚀液和光刻机等设备的使用，操作人员需要具备相关的专业知识和技能，以保证工艺的顺利进行和质量的控制。
制作腐蚀板的流程及方法1
制作腐蚀板的流程及⽅法1制作腐蚀板的流程及⽅法1.将设计好的PCB图⽤热转印纸打印出来，然后再将其包裹在覆铜板上（包裹前先把覆铜板上的氧化膜⽤砂纸打磨⼲净）先打印PCB图⽤热转印纸打印好的PCB图2.利⽤热转印机将刚刚打印好的热转印图转印到覆铜板上。
具体⽅法：先打开热转印机等待约3分钟使机器的温度升到200°左右，将由热转印纸包好的覆铜板送进热转印机，让覆铜板在机器中来回反复3遍左右，最后取出覆铜板稍冷却后揭开板⼦外⾯的热转印纸，转印结束。
将由热转印纸包裹的覆铜板送进热转印机3.检查覆铜板上的线路，看是否有断路，短路现象。
如果问题不多，可⽤⿊⾊的中性笔将断路的地⽅连接起来，⽤⼩⼑将断路的地⽅划开。
如果问题较多，转印失败，重新转印。
⽤中性笔对进⾏添补、修改4.准备好配制腐蚀液的化学试剂和所需⼯具。
腐蚀液包含：⾼浓度的过氧化氢溶液、三氯化铁溶液（该溶液可以⽤环保腐蚀剂代替）。
所需⼯具：⼀次性筷⼦、⾮⾦属的容器⼀个，镊⼦⼀个。
腐蚀覆铜板所需的化学试剂三氯化铁环保腐蚀剂⾼浓度的过氧化氢溶液5.将转印好的覆铜板放到过氧化氢液⾥⾯，然后往⾥⾯加三氯化铁。
腐蚀过程中⽤筷⼦轻轻的搅动，期间可以根据需要添加三氯化铁溶液和过氧化氢溶液。
将覆铜板放⼊腐蚀液中将覆铜板压下，使覆铜⾯完全与腐蚀液接触适当加⼊三氯化铁试剂和过氧化氢溶液过氧化氢和三氯化铁刚混合时会产⽣⼤量的氯⽓时刻关注覆铜⾯的腐蚀情况，腐蚀完后将其取出。
6.将从腐蚀液⾥拿出来的覆铜板⽤⾃来⽔冲洗⼲净，然后⽤砂纸将其上的印刷油墨刷⼲净。
刷去板上⿊⾊打印碳粉刷净后7.打孔。
根据孔的⼤⼩选择不同型号的转头。
不同型号的转头转头对准焊盘中⼼打孔完成的效果图注意事项：1.转印时，将热转印纸弄平整，防⽌转印过程中转印纸出现皱纹，直接导致转印失败。
2.把握好腐蚀的时间，腐蚀时间过短会使造成电路板线路短路，腐蚀时间过长会使被碳粉覆盖地⽅液会被腐蚀，导致路板线路断路。
简述腐蚀法制作单面印刷电路板的流程
简述腐蚀法制作单面印刷电路板的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述腐蚀法制作单面印刷电路板的流程腐蚀法制作单面印刷电路板是一项复杂的工序，需要经过多个步骤才能完成。
手工制作PCB之热转印 腐蚀钻孔
腐蚀液，我感觉是个比较危险的活，大家要小心不要将腐蚀液弄到身上。
这里弄一个塑料盆。
在里面加入自来水：盐水：双氧水=2：1：2的比率配置药水。
量不要很多能覆盖板子就好。
多了就浪费了。
（盐酸，在一些化工品店，装潢店，卖元器件的地方应该有卖的。
双氧水药店有卖，虽然浓度有点低但是还是能用。
）我们将转印好的板子放在盆里腐蚀。
不断摇晃的话，能大大的加速腐蚀。
大概10~20分钟能搞定。
（如果浓度够的话，速度会更快）将铜完全腐蚀掉后，将药水倒掉吧。
用自来水反复的冲洗铜板。
洗干净！！用这种腐蚀液，液体是透明的，能比较直观的看到铜腐蚀的过程。
但是因为药水不能重复利用也就造成了很大的浪费。
还有一种腐蚀液为Fecl3溶液。
三氯化铁在一般的化工品商店可以买到。
买回来时应该是三氯化铁的晶体。
三氯化铁溶液可以重复使用，溶解时最好用热水。
还可以在里面加一些铁钉那样反应速度会很快。
一般10分钟左右就可以了。
等腐蚀完了，用自来水洗净板子，三氯化铁溶液可以用一个大的可乐瓶子装起来，等下次再用。
我的腐蚀现场这就是我们板子转印好了，下面就是要钻孔了。
钻孔的工具我们可以用12V直流电机，小的大概5元左右，更好一点的专门的钻孔器大概40多元。
可以配备多款不同规格的钻针。
来应付不同的孔的要求。
钻孔就没什么说的啦。
使劲的钻吧。
不过开始不是很好把握先在边上试验下。
呵呵！！钻好孔了。
就是将剩余的碳粉打磨掉。
用细砂纸。
用其他东西也可以。
只用能弄掉。
PCB电路板的腐蚀过程
PCB电路板的腐蚀过程pcb板是目前最常见的一种电子元器件之一，几乎所有的电子产品都会用到PCB板！pcb线路板广泛应用在电子、电脑、电器、机械设备等行业，它是元器件的支撑体，主要用来连接元器件提供电气的，其中最为常见和广泛应用的有4层和6层线路板，根据行业应用可选用不同程度的pcb板层数。
印制电路板：又称印刷电路板、印刷线路板，简称印制板，英文简称PCB（printedcircuitboard 或PWB（printedwiringboard），以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线。
PCB电路板是重要的电子部件，是电子元器件的支撑体。
自动焊锡机为PCB电路板的焊锡提供技术支持，令电子元器件的发展得以进步。
可是，PBC电路板被腐蚀的问题一直困扰着自动焊锡商家pcb线路板腐蚀方法：配一次腐蚀液，一般可以一次腐蚀多块线路板，腐蚀液一般用三氯化铁加水配置而成，三氯化铁为土黄色固体，也易于吸收空气中的水份，所以应密封保存。
pcb线路板腐蚀步骤：配置好腐蚀液，就先从pcb线路板边缘开始腐蚀，当未覆盖碳粉的铜箔被腐蚀完后应该及时取出电路板，避免碳粉脱落后腐蚀掉有用的线路。
取出腐蚀好的线路板后，就需要用清水冲洗，同时也要用细砂纸打磨碳粉。
然后擦干，就露出了闪亮的铜箔，完成线路板制作。
最后为了更好的保存线路板，通常会用松香溶液涂一遍打磨好的线路板，这样既可以助焊，又可以防止氧化。
PCB电路板的腐蚀是怎样的过程：腐蚀液通常是用三氯化铁加水配置而成，三氯化铁为土黄色固体，也易于吸收空气中的水份，所以应密封保存。
配置三氯化铁溶液时一般是用40%的三氯化铁和60%的水，当然三氯化铁多些，或者用温水（不是热水，以防油漆脱落）可使反应速度快些注意三氯化铁具有一定的腐蚀性，尽量不要碰触到皮肤和衣服，反应的容器用廉价的塑料盆，放得下线路板的就好。
化学腐蚀法制pcb板 工艺
化学腐蚀法制pcb板工艺化学腐蚀法制PCB板工艺PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。
它通过将导电材料印刷在绝缘基板上，实现电子元器件的连接和电路的传导。
在PCB制造的过程中，化学腐蚀法起到了至关重要的作用。
化学腐蚀法制作PCB板的工艺包括以下几个主要步骤：设计电路图、制作印刷膜、印刷、腐蚀、清洗和检验。
设计电路图是制作PCB板的第一步。
设计师根据电子产品的需求和功能，绘制出相应的电路图。
这个过程需要考虑电路的布局、元器件的连接和信号的传输等因素。
接下来，制作印刷膜是为了将电路图转移到PCB板上。
制作印刷膜的方法有多种，常见的包括光绘法和激光打印法。
制作好的印刷膜上有电路图的图案和文字，可以将其中的铜箔区域暴露出来，以便后续的印刷和腐蚀。
然后，印刷是将印刷膜上的图案和文字转移到PCB板上的过程。
首先，将印刷膜放置在PCB板的表面，然后使用热压机或UV曝光机进行固定，使印刷膜与PCB板紧密贴合。
随后，通过化学方法或机械研磨的方式，将印刷膜上的图案和文字转移到PCB板上。
腐蚀是制作PCB板的关键步骤之一。
在腐蚀过程中，需要使用腐蚀剂将未被覆盖的铜箔区域腐蚀掉，以形成电路的导线。
腐蚀剂通常是一种强酸，如硫酸或氯化铁溶液。
将PCB板浸泡在腐蚀剂中一段时间后，未被覆盖的铜箔会被腐蚀掉，形成需要的导线。
清洗是为了去除腐蚀剂残留在PCB板上的化学物质。
通常，可以使用去离子水或有机溶剂进行清洗。
清洗后的PCB板需要进行干燥，以确保后续工序的顺利进行。
检验是制作PCB板的最后一步。
通过目视检查或使用测试仪器，检查PCB板上的导线是否连接正确、是否有短路或断路等问题。
如果有问题，需要进行修复或返工。
总结起来，化学腐蚀法制作PCB板是一个复杂而精细的工艺过程。
它涉及到电路设计、印刷膜制作、印刷、腐蚀、清洗和检验等多个环节。
在每个环节中，都需要严格控制工艺参数和操作方法，以确保制作出质量优良、功能正常的PCB板。
感光腐蚀PCB制作方法
目录第1章感光腐蚀PCB制作方法 (1)1.1 电路原理 (1)1.2 材料准备 (1)1.3 制作步骤 (2)第1章感光腐蚀PCB制作方法传统的电类专业教学方法往往是偏重学生的课堂理论学习而缺少实际动手能力的训练。
事实证明理论与实践充分结合才能达到最佳的学习效果，理论指导实践、实践反过来促进对理论的深刻理解。
我们认为，让学生实际动手制作PCB（Printed Circuit Board）板来验证自己的电路设计思想是个不可或缺的重要环节。
制作PCB有多种方法：把设计图交给印制板厂制作，制板效果最好但成本较高；自己动手在万用板或面包板上搭电路，成本虽低但效果较差；手工腐蚀法制作PCB，成本不高效果也还不错，推荐。
其中制作PCB腐蚀板有热转印腐蚀法和感光腐蚀法两类，在这里我们将采用在技术上更容易掌握的感光腐蚀法。
用感光腐蚀法制作电路板具有出板快、成本低、质量好、容易掌握等优点，深受广大DIY爱好者的喜爱。
下面我们就以经典电路“MC7805直流稳压电源”为例来详细讲整个制作过程。
1.1 电路原理如图1.1所示的电路原理图，上半部分是MC7805直流稳压电源，下半部分是测试负载电阻。
我们将采用220V转9V的小型变压器（图中未画出），220V交流电先输入到变压器，而变压器输出再连接到CN1交流输入接口。
D1～D4是常用的整流二极管1N4001，构成桥式整流电路（其它整流方式还有半波整流、全波整流等）。
跳线JP6可以把后面的电路统统断开，便于单独观察整流桥的输出波形。
C1是滤波电容，构成简单的电容滤波电路（电感滤波、Π型滤波还记得吗？）。
MC7805是ON-Semi（安森美半导体）公司推出的+5V输出线性直流稳压器。
C2是输出滤波电容。
LED1是电源输出指示灯，R6是其必要的限流电阻。
CN2和CN3是稳压电源输出接口，可以为其它电路板提供电源。
CN4是测试负载的接口，R1～R5是1/2W功率电阻。
JP1～JP5是负载跳线，通过拔这些插跳线帽可以设定不同的负载组合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板的制作
注：在制作PCB板之前，需保证有完整的印版图。
一、蜡纸腐蚀法
1、制作敷铜板
按照印版图的尺寸裁切敷铜板，使其与实际电路图的大小一致，并使敷铜板保持清洁。
2、将电路印在敷铜板上
将蜡纸平铺在钢板上，用笔将印版图按照1：1的比例刻在蜡纸上，将蜡纸上的印版图根据电路板尺寸剪裁，并将其平放在敷铜板上。
用少量油漆与滑石粉调成稀稠合适的材料，用毛刷蘸取印调好的材料，均匀地涂蜡纸上，反复几遍，即可将电路印在印制板上（敷铜板）。
注：可反复使用，适用于少量PCB板制作。
3、腐蚀敷铜板
将敷铜板放入三氯化铁液体中腐蚀。
4、清洗印制板
将腐蚀好的印制板反复用水清洗。
用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液。
抹上一层松香溶液待干后钻孔。
二、胶带腐蚀法
此法是用预先制好的类似不干胶材料制成的各种符号(点、圆盘等)贴在电路板上。
1、绘制印版图
用点表示焊盘，线路用单线表示，保证位置、尺寸准确。
2、制作敷铜板
按照印版图的尺寸裁切敷铜板，并使敷铜板铜箔面保持清洁。
3、将印版图印在敷铜板上
首先，可用复写纸将印版图复制在敷铜板上，根据所用元器件的实际大小粘贴不同内外径的焊盘（即印刷电路板上用来焊接电子元器件的圆孔）；其次，根据电路中电流的大小决定采用不同宽度的胶带（大电流采用宽胶带，小电流窄胶带即可），按照印版图将胶带粘贴在敷铜板上（代表电路中元器件之间的连线）；用软一点的小锤，如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，最好用取暖器使表面加温以加强粘连效果。
注：焊盘规格：D373(外径：2.79毫米，内径：0.79毫米)，D266(外径：2.00，内径：0.80)，D237(外径：3.50，内径：1.50)等几种，最好购买纸基材料做的（黑色），塑基（红色）材料尽量不用。
胶带常用规格有0.3、0.9 、1.8、2.3、3.7等几种，单位均为毫米。
4、腐蚀、清洗敷铜板
将粘有胶带的敷铜板放入三氯化铁液体中腐蚀。
腐蚀完后应及时取出用水冲洗干净。
在焊盘处用钻头打孔，用细砂纸打亮铜箔，再涂上松香酒精溶液，凉干则制作完毕了。
三、激光打印法
传统的印刷电路板制作方法皆采用抗腐蚀材料（如胶带、蜡纸等）粘在敷铜板表面以代表电路连线，然后用腐蚀液将敷铜板上不需要的铜片腐蚀掉。
一般的工业用法是采用丝网印刷，或者照相法。
这里介绍一种工艺简单，成本低廉的PCB制作方法，只需使用一台旧激光打印机，一个家
用电熨斗和一张热转印纸，就可在一个小时内完成一块印刷电路板的制作。
这一方法是基于热转移原理，激光打印机墨盒的碳粉中含有黑色塑料微粒，在打印机硒鼓静电的吸引下，在硒鼓上形成高精度的图形和文字（印版图），当静电消失后，高精度的图形和文字便转移到打印纸上，这里使用的是经过特殊处理的热转印纸，具有耐高温不粘连的特性。
当温度达到180度时，在高温和压力的作用下，热转印纸对融化的墨粉吸附力急剧下降，使融化的墨粉完全吸附在敷铜板上，敷铜板冷却后，形成紧固的有图形的保护层，经过腐蚀后，印刷电路板便制作成功了。
这种方法制作精度高，成本低。
制作一块110mmx170mm单面电路板的制板费仅相当于半张热转印纸的成本(0.5~0.75元)。
具体制作过程如下：
1、打印印版图
用激光打印机将画好的印版图打印在热转印纸上，注意在打印前后，不要用手或其他东西碰热转印纸上的印版图位置。
2、将电路印在敷铜板上
将热转印纸的印有印版图部分剪下，四边留些空白，面朝下覆盖在平坦、干净的敷铜板上（可用砂纸打磨敷铜板），用家用电熨斗（非蒸汽式）熨烫贴有热转印纸的敷铜板，可多烫几次，使融化的墨粉完全吸附在敷铜板上。
3、揭去热转印纸
有两种方法：湿揭法和干揭法。
湿揭法：将贴有热转印纸的敷铜板放入热水中浸泡5-10分钟，可揭去一层热转印纸，再泡10多分钟，再揭去热转印纸，如板上粘有剩余的纸，可用牙刷或拇指擦去。
干揭法：敷铜板冷却后揭去热转印纸。
4、腐蚀、清洗敷铜板
将揭去热转印纸的敷铜板放入三氯化铁液体中腐蚀，腐蚀完后取出用“Laquer Thinner”（一种稀释剂）冲洗，并用纸巾迅速擦去墨粉，印刷电路板便制作成功了。
小技巧：建议使用惠普（HP）打印机和硒鼓，质量较好。
打印纸可选用喷墨打印机用来打印相片的相片纸，绘图纸等，请自行试验选定最合适的纸张。
熨烫时，最好将熨斗覆盖整个敷铜板上的电路部分，用力熨烫纸的背面至少1.5分钟，可站在高处熨烫。
当印版图透过纸张显现出来时，说明印版图已经印在敷铜板上了。
如果在擦去打印纸的同时，将一些墨粉也擦掉了，用防腐材料填上即可。
也可使用照片过塑机代替熨斗。
将打印好的热转印纸覆盖在敷铜板上，送入照片过塑机(调到180.5~200℃)来回压几次，使融化的墨粉完全吸附在敷铜板上。
四、即时贴腐蚀法
将即时贴（或包装用的宽透明胶带）粘在敷铜板的铜箔上，然后在贴面上绘制好印版图，再用刻刀刻透贴面层，形成所需电路，揭去非电路部分，最后用三氯化铁腐蚀敷铜板即可。
腐蚀温度可在55度左右进行，腐蚀速度较快。
腐蚀好的电路板用清水冲洗干净，揭去电路上的即时贴，打好孔，擦干净涂上松香酒精溶液以备使用。
五、手工及绘图仪直接描绘法
这种方法利用绘图仪的绘图笔在敷铜板上直接画印版图，有手画和绘图仪自动画两种做法，下面分别介绍。
1、手画法
调制绘图液在三份无水酒精中，放入一份漆片（即虫胶，化工原料店有售），并适当搅拌，
待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，绘图液便制成了。
绘制印版图用细砂纸把敷铜板打亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），在敷铜板上描绘印版图，由于鸭嘴笔上有调整笔划粗细的螺母，可通过调节笔划粗细去改变电路图中连线的粗细，也可借用直尺、三角尺描绘出很细的直线。
此法描绘出的线条光滑、均匀，无边缘锯齿。
在绘制过程中，如果发现绘出的连线向周围浸润，则说明绘图液浓度太小，可以加一点漆片；若是绘制时拖不开笔，则说明绘图液太稠了，需滴上几滴无水酒精。
如果发现描错了，只要用一小棍（如火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可。
此外，可以在敷铜板的空白处写上相应的说明文字。
腐蚀电路板将画好的电路板（敷铜板）放入三氯化铁溶液中腐蚀，腐蚀完成后，用棉球蘸上无水酒精，就可以将板子上的绘图液擦掉，晾干后，涂上松香水即可。
注：由于酒精挥发快，配制好的绘图液应密封保存在瓶中（如墨水瓶），用完后盖紧瓶盖，若在下次使用时，发现浓度变稠了，只要加上适量无水酒精即可。
2、绘图仪自动画法
可采用惠普公司的HP7440A型号绘图仪，关键是改装绘图仪的绘图笔，下面是一个参考实例。
改装绘图笔将原始的绘图仪上的绘图笔的两端切掉一部分，这样便得到一根中间有定位环的短一点的绘图笔，定位环是笔架用来固定笔的部分。
将笔架上用来固定笔的圆孔用锉刀锉大些，使得切短后的绘图笔可以通过。
将签字笔（felt tipped pen）切短，盖上笔帽，把它挤入切短后的绘图笔中，定位环的位置距笔尖约35mm。
绘制电路图将改装后的绘图笔装好，将打磨干净的敷铜板放在一张A4大小的胶片上，置于绘图笔的下方，便可使用绘图仪自动打印印版图了。
将打印好的电路板进行腐蚀后，冲洗干净，涂上松香即可。
