最新干熄焦余热发电系统工艺
冶金企业中的干熄焦余热发电技术

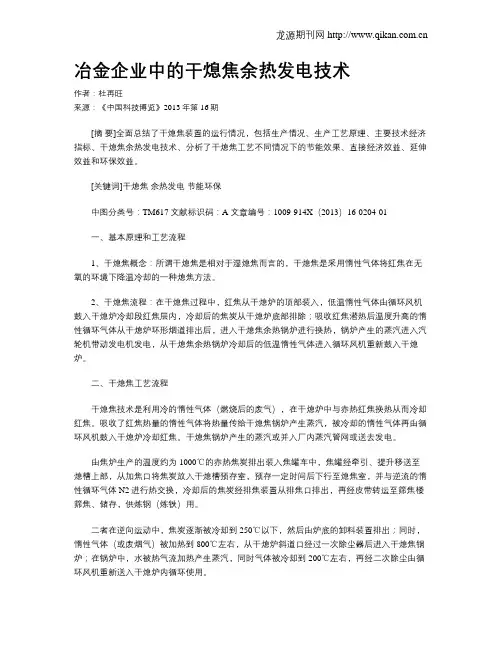

冶金企业中的干熄焦余热发电技术作者：杜再旺来源：《中国科技博览》2013年第16期[摘要]全面总结了干熄焦装置的运行情况，包括生产情况、生产工艺原理、主要技术经济指标、干熄焦余热发电技术、分析了干熄焦工艺不同情况下的节能效果、直接经济效益、延伸效益和环保效益。
[关键词]干熄焦余热发电节能环保中图分类号：TM617 文献标识码：A 文章编号：1009-914X（2013）16-0204-01一、基本原理和工艺流程1、干熄焦概念：所谓干熄焦是相对于湿熄焦而言的，干熄焦是采用惰性气体将红焦在无氧的环境下降温冷却的一种熄焦方法。
2、干熄焦流程：在干熄焦过程中，红焦从干熄炉的顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却段红焦层内，冷却后的焦炭从干熄炉底部排除；吸收红焦潜热后温度升高的惰性循环气体从干熄炉环形烟道排出后，进入干熄焦余热锅炉进行换热，锅炉产生的蒸汽进入汽轮机带动发电机发电，从干熄焦余热锅炉冷却后的低温惰性气体进入循环风机重新鼓入干熄炉。
二、干熄焦工艺流程干熄焦技术是利用冷的惰性气体（燃烧后的废气），在干熄炉中与赤热红焦换热从而冷却红焦。
吸收了红焦热量的惰性气体将热量传给干熄焦锅炉产生蒸汽，被冷却的惰性气体再由循环风机鼓入干熄炉冷却红焦。
干熄焦锅炉产生的蒸汽或并入厂内蒸汽管网或送去发电。
由焦炉生产的温度约为1000℃的赤热焦炭排出装入焦罐车中，焦罐经牵引、提升移送至熄槽上部，从加焦口将焦炭放入干熄槽预存室，预存一定时间后下行至熄焦室，并与逆流的惰性循环气体N2进行热交换，冷却后的焦炭经排焦装置从排焦口排出，再经皮带转运至筛焦楼筛焦、储存，供炼钢（炼铁）用。
二者在逆向运动中，焦炭逐渐被冷却到250℃以下，然后由炉底的卸料装置排出；同时，惰性气体（或废烟气）被加热到800℃左右，从干熄炉斜道口经过一次除尘器后进入干熄焦锅炉；在锅炉中，水被热气流加热产生蒸汽，同时气体被冷却到200℃左右，再经二次除尘由循环风机重新送入干熄炉内循环使用。
干熄焦余热发电
干熄焦余热发电
一．概述
干熄焦即干法熄焦，在密闭的系统中用循环使用的惰性气体(通常为N
)将红焦冷却，红焦在干熄炉的冷却室内与循环风机鼓入的冷
2
惰性气体进行热交换。
吸收了红焦显热的惰性循环气体温度上升，焦炭温度降低，惰性气体经过一次除尘器后进入干熄焦余热锅炉换热,干熄焦锅炉换热后产生蒸汽用于发电。
二．工艺流程：
三．相关参数
四．干熄焦工艺运行状况对余热发电机组影响较大，其故障率较高，通常多台干熄焦设备组合起来进行余热利用，以减少机组的停机次数。
干熄焦余热发电所用锅炉多为中温中压和高温高压余热锅炉，对锅炉内部换热管材质方面要求较高，烟气中所含粉尘特性等有待了解。
浅谈干熄焦锅炉发电工程及安装工艺
浅谈干熄焦锅炉发电工程及安装工艺摘要：在能源供应日益严峻的今天，任何能量的充分利用、任何节能的点滴举措都是一种必要的行为。
干熄焦锅炉发电是对炼焦过程中余热能量的一种可贵利用，其安装工艺对这种利用的效率所起到的作用是非常大的。
关键词：干熄焦发电工程安装工艺在能源供应日益严峻的今天，任何能量的充分利用、任何节能的点滴举措都是一种必要的行为，都是造福子孙万代的善举。
在大力开发各种新型绿色能源的同时，传统的能源利用仍是目前工业生产与民众生活的支柱，尽管石油或者煤炭的自然储量已几近枯竭。
利用干熄焦熄焦过程所释放的热量进行发电，就是一种对能量的珍惜与利用。
而怎样利用才能达到理想的效果，则与干熄焦锅炉发电工程的安装工艺有很大关系。
本文试图探讨一下这方面的问题。
一、干熄焦的原理及其特点干熄焦是一种熄焦的方法。
干熄焦的过程原理就是给刚刚炼出的红焦——发热发红的焦炭——降温的过程。
在降温过程中，红热的焦炭很容易被氧化、燃烧而生成二氧化碳气体挥发掉。
为防止这一现象发生，一般采用惰性气体将红焦在无氧的环境下降温冷却。
惰性气体性质稳定，实际上是红焦降温过程的一种保护气体。
其具体工业流程是：在干熄焦过程中，红焦从干熄炉的顶部装入，低温惰性气体由循环风机鼓入。
两种物质在干熄炉内相遇，导致红焦层冷却。
然后，冷却后的焦炭再从干熄炉底部排除；而吸收了红焦因降温所释放的热能后，惰性气体温度升高，高温的惰性循环气体再从干熄炉环形烟道排出。
关键在于，这些携带了宝贵热量的惰性气体并不能排入空气而白白浪费掉，它们要进入干熄焦余热锅炉进行热交换，使锅炉内沸水产生的水蒸汽进入汽轮机带动发电机发电。
从干熄焦的熄焦过程原理我们可以看出,干熄焦的特点非常明显。
不妨归纳为这样几点：一、干熄焦主要是一个降温过程，而降温是要释放热量出来的，这是能量守恒的一个基本原理；二、干熄焦的降温过程涉及到了另外一些物质，有惰性气体、水蒸气等。
在这些物质之间，又存在着彼此热量的交换及转换；三、能量的交换同时伴随着能量形式的转换，即热能最终转换为电能，从而被我们进行另外一种更为方便的应用。
循环能源余热利用技术在工业生产中的应用《干熄焦余热发电篇》
循环能源余热利用技术在工业生产中的应用《干熄焦余热发电篇》作者：马龙平来源：《城市建设理论研究》2013年第32期摘要：本文介绍在工业炼焦生产过程的红焦熄灭中循环热能技术应用与余热发电热能回收利用。
通过该项技术应用回收了过去一直废弃的这部分热能，实现了能源的循环利用，降低了生产能耗。
节约了水资源，减少了对环境的污染，降低了炼焦生产成本，提高了炼焦生产的效益，益国益民。
关键词：循环；能源；技术；应用中图分类号： F206 文献标识码： A概述：工业生产中产生余热的项目很多，如水泥生产线排出的余热，铁合金冶炼生产线上电炉排出的余热以及玻璃生产线等排出的余热，上规模的目前大部分得到了回收利用发电，而炼钢企业的焦化分厂和独立的焦化企业在炼焦生产中刚出焦炉的红焦不易储存和运输，因此必须将红焦冷却熄灭，传统工艺采用喷水湿熄法，这部分热量白白浪费，还污染环境，这部分热量较大，因此冷却红焦放出的余热回收利用技术就显得重要和迫切。
前几年引进乌克兰和日本“新日铁”的干熄焦技术，在国内的吸收、消化、试用与探索取得了明显效益；在国内鞍钢、马钢、宝钢、济钢、湘钢、莱钢等几大钢厂已开始干熄焦项目的建设，大规模的应用才刚起步。
目前国内大部分独立焦化企业还使用传统湿熄焦方式生产，因此该技术发展空间较大。
在炼焦工艺中刚出炉的红焦要把它冷却熄灭，因为焦炭本身就是燃料，从焦炉出来的红焦温度在1000±50℃左右。
我们清楚构成燃烧的三要素有：①即燃料，②助燃剂即氧气，在空气中氧气的含量在18%左右；③达到燃点的温度。
当赤红的高温焦炭与空气接触必然是燃烧掉了，如果是这样就失去了炼焦炭的意义。
因此靠空气自然降温冷却显然是不可行，所以传统的炼焦工艺采用的是对刚出炉的红焦喷水降温熄灭，即湿熄焦。
湿熄焦需要消耗大量的水资源，喷水冷焦产生的蒸汽不带压力，品质不能保证而无法规模化利用，这部分热能白白浪费掉还对环境及空气造成污染。
因此熄焦工艺改革实现能源循环利用就世在必然。
干熄焦工艺流程
一、干法熄焦的发展干熄焦起源于20世纪40年代的瑞士，在20世纪70年代，由于全球能源危机促使干熄焦得到长足发展，我国自20世纪80年代初，宝钢首先引进了日本的干熄焦技术，随之济钢、首钢、武钢等企业先后引进这项技术，均在节能减排方面取得一定的成果。
目前，山西仅有太原钢铁集团采用了干法熄焦技术。
二、干法熄焦概述（1）装满红焦的焦罐由电机车牵引至提升井架下，通过自动对位装置对准提升位置。
提升机将装满红焦的焦罐提升并横移至干熄炉炉顶，通过带料钟的装入装置将焦炭装入干熄炉内。
在干熄炉中焦炭与惰性气体直接进行热交换，焦炭被冷却后经排焦装置卸至胶带输送机上，经胶带输送机送往原筛焦工段。
冷却焦炭的惰性气体由循环风机通过干熄炉底部的供气装置鼓入干熄炉与红焦炭进行换热。
由干熄槽出来的热惰性气体温度随着入炉焦炭温度的不同而变化。
如果入炉焦炭温度稳定在1050℃，该温度约为980℃。
热的惰性气体经一次除尘器除尘后进入余热锅炉换热，温度降至170℃。
惰性气体由锅炉出来后，再经二次除尘和循环风机加压经水预热器冷却至约130℃进入干熄槽循环使用。
除尘器分离出的焦粉，由专门的输送设备将其收集在贮槽内，以备外运。
干熄焦的装入、排焦、预存室放散等处产生的烟尘均进入干熄焦环境除尘系统进行除尘后达标排放。
干熄焦工艺流程见图1：1--焦炉2--导焦车3--焦罐4--横移台车5--运载车6--横移牵引装置7--吊车8--装炉装置9--预存室10--冷却室11--排焦装置12--皮带机13--一次除尘器14--锅炉15--水除氧器16--二次除尘器17--循环风机图1 干熄焦工艺流程图三、干法熄焦所采用的环保措施：干法熄焦在减排方面取得显着的效果，具体采取的措施如下：（1）红焦运输途中，从提升塔到装焦口焦罐加盖；（2）干熄炉炉顶装焦口设置环形水封座，装焦时接焦漏斗的升降式密封罩插入水封座中形成水封，防止粉尘外溢，同时，接焦漏斗接通活动式抽尘管，斗内被抽成负压，将装焦时瞬间产生的大量烟尘抽入除尘管中，以减少粉尘的扩散污染；（3）排焦装置采用电磁振动给料机加旋转密封阀的方式，胶带机设密封罩，并在焦炭排出口及胶带机受料点均设吸气罩，将烟气导入脉冲袋式除尘器，经除尘净化后排放；（4）干熄槽放散管及循环气体常用放散管的高温放散气体被吸气罩捕集后，首先经过冷却器降低烟气温度，再与排焦口、排焦口胶带机以及新焦转运站的低温尘气混合，再进入脉冲袋式除尘器净化后排入大气；（5）焦炉干熄焦除尘共有两级除尘系统，一级除尘器采用重力沉降槽式除尘装置，用于除去循环气体中所含的粗粒焦粉，以降低对干熄焦锅炉炉管的磨损；二次除尘器采用多管旋风分离式除尘器，以将循环气体中的细粒焦粉进一步分离出来，以降低焦粉对循环风机叶片的磨损；（6）在生产过程钟，焦转运站、筛焦楼、贮焦槽顶部及底部、各转运站等处均会产生粉尘，为了更好的收集这部分粉尘，在各个部位均设置了除尘点，将干熄焦生产过程中产生的烟尘收集后经脉冲布袋式除尘器除尘，烟尘经净化后达标排放。
干熄焦锅炉及附属设备工艺流程、原理与作用
干熄焦锅炉及附属设备工艺流程、原理与作用1、干熄焦锅炉的工作原理：是利用吸收了红焦热量的高温循环气体与除盐除氧纯水进行热交换，产生额定参数（温度和压力）和品质的蒸汽，并输送给热用户的一种受压、受热的设备。
干熄焦锅炉是余热锅炉。
2、干熄焦锅炉的工艺流程：⑴、干熄焦锅炉是干熄焦系统的重要组成部分。
惰性循环气体在干熄炉中冷却红焦后，吸收了红焦热量的高温循环气体经一次除尘器除去粗颗粒焦粉后进入锅炉，锅炉吸热产生蒸汽，被冷却的惰性循环气体经二次除尘器除去细颗粒的焦粉，再由循环风机鼓入干熄炉继续循环冷却红焦。
⑵、锅炉本体烟气系统流程：吸收了红焦热量的循环烟气从干熄焦冷却室出来，经一次除尘器去除粗颗粒焦粉后从锅炉入口进入，垂直往下先后经过二次过热器、一次过热器、光管蒸发器、鳍片管蒸发器、省煤器，然后从干熄炉底部引出。
⑶、锅炉本体汽水系统流程：锅炉给水由多级离心泵升压后向锅炉供水，除盐除氧纯水经省煤器预热后进入锅炉汽包。
⑷、干熄焦锅炉的工艺流程：锅炉汽包炉水可分为强制循环部分和自然循环部分。
⑸、自然循环部分：汽包炉水经汽包下降管进入膜式水冷壁，炉水吸热汽化成汽水混合物经膜式水冷壁上升管返回汽包。
⑹、干熄焦锅炉的烟气流程图：⑺、干熄焦锅炉的汽水流程图：⑻、强制循环部分：汽包炉水由汽包下降管径强制循环泵送入鳍片管蒸发器与光管蒸发器，炉水吸热汽化成汽水混合物经蒸发器上升管返回汽包。
这两部分产生的汽水混合物在汽包中进行汽水分离，饱和蒸汽由汽包上部导出，经一次过热器升温后，进入减温器喷水减温，然后进入二次过热器继续升温，从二次过热器引出的蒸汽即为外供主蒸汽。
3、锅炉减温水系统：锅炉主给水一部分送入干熄焦锅炉喷淋减温器，根据二次过热器出口主蒸汽温度，通过自动调节阀调节进减温器的减温水量，从而保证干熄焦锅炉供出的过热蒸汽的温度达设定要求。
4、锅炉排污及紧急放水系统：⑴、锅炉运行时，通过锅炉给水进入锅炉内的杂质，有很少部分会被饱和蒸汽带走，大部分留在锅炉水中。
干熄焦
1 定义及特征干熄焦余热发电技术，是指采用循环气体将红焦吹扫降温冷却，利用红焦的显热加热循环气体后，再由循环气体与余热锅炉进行换热，产生蒸汽用来发电的技术。
在这一过程中，循环气体在系统内循环吸热、放热，以间接换热介质的作用来完成整个系统的热量传递，最终实现回收红焦的显热进行发电的目的。
干熄焦余热发电技术具如下优势特征：（1）节能和经济效益在焦炉的热平衡中被红焦带走的热量相当于焦炉加热所需热量的37%，干熄焦可回收红焦热量的80%。
干熄焦过程中，被加热的循环气体经余热锅炉换热产生蒸汽，循环气体温度下降后，再循环使用，从而有效地利用红焦的显热，并可将回收的焦粉进行再利用；利用余热锅炉产生的高温高压蒸汽进入汽轮发电机组做功发电，最终将红焦的显热转换为电能，节能及经济效益十分明显。
（2）环境效益干熄焦采用循环气体在密闭的干熄炉内对红焦进行冷却，可以免除湿熄焦过程中酚、氰化合物和硫化合物等有害物质对周围设备的腐蚀和对大气的污染。
通过对焦粉的收集和处理，最后以高净化烟气排入大气。
（3）提高焦炭质量干法熄焦过程是在循环气体逆流换热的过程中缓慢而均匀进行的，它没有湿法熄焦过程中存在的剧冷作用，干熄焦后焦炭机械强度、耐磨性、反应后强度均有明显提高，反应性降低。
干熄焦过程中，因料层相对运动，增加了焦块之间的相互摩擦与碰撞，起到了焦炭的整粒作用，提高了焦块的均匀性。
焦炭在预存室保温相当于在焦炉中的闷炉，进一步提高焦块的成熟度，使其结构致密化。
（4）扩大炼焦煤源在保持原焦炭质量不变的条件下，采用干熄焦可以降低强粘结性的焦、肥煤配入量的10％～20％，有利于保护资源和降低焦炭成本。
2 系统构成干熄焦余热发电系统主要包括：干熄炉系统、气体循环系统、干熄焦余热锅炉系统、焦粉回收系统、红焦运输系统、冷焦运输系统、检修迁车台系统、地面环境除尘系统、空气压缩系统、汽轮机及发电机组系统、电站循环冷却水系统；电站化学水处理系统；站用电系统；电气接入系统；电站动控制系统；电站室外汽水管道系统；电站室外给水、排水、消防管网系统；以及为上述各系统配套土建、通讯、照明、环保、劳动安全与卫生、消防、供暖等辅助系统。
干熄焦工艺流程及优势详解
干熄焦工艺流程及优势详解所谓干熄焦，是相对湿熄焦而言的，是指采用惰性气体将红焦降温冷却的一种熄焦方法。
在干熄焦过程中，红焦从干熄炉顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却段红焦层内，吸收红焦显热，冷却后的焦炭从干熄炉底部排出，从干熄炉环形烟道出来的高温惰性气体流经干熄焦锅炉进行热交换，锅炉产生蒸汽，冷却后的惰性气体由循环风机重新鼓入干熄炉，惰性气体在封闭的系统内循环使用。
干熄焦在节能、环保和改善焦炭质量等方面优于湿熄焦。
一、干熄焦的工艺流程干熄焦工艺流程图二、干熄焦的优点干熄焦能提高焦炭强度和降低焦炭反应性，对高炉操作有利，因而在强结焦性煤缺乏的情况下炼焦时可多配些弱黏结性煤，尤其对质量要求严格的大型高炉用焦炭，干熄焦更有意义。
干熄焦除了免除对周围设备的腐蚀和对大气造成污染外，由于采用焦罐定位接焦，焦炉出焦时的粉尘污染易于控制，改善了生产环境。
干熄焦可以吸收利用红焦83%左右的显热，产生的蒸汽用于发电，大大降低了炼焦能耗。
因此，科学合理地利用干熄焦技术，可以收到很好的经济效益和社会效益。
（一）干熄焦可使焦炭质量明显提高从炭化室推出的1000℃左右的焦炭，湿熄焦时因为喷水急剧冷却，焦炭内部结构中产生很大的热应力，网状裂纹较多，气孔率很高，因此其转鼓强度较低，且容易碎裂成小块；干熄焦过程中焦炭缓慢冷却，降低了内部热应力，网状裂纹减少，气孔率低，因而其转鼓强度提高，真密度也增大。
干熄焦过程中焦炭在干熄炉内从上往下流动时，增加了焦块之间的相互摩擦和碰撞次数，大块焦炭的裂纹提前开裂，强度较低的焦块提前脱落，焦块的棱角提前磨蚀，这就使治金焦的机械稳定性改善了，并且块度在70mm以上的大块焦减少，而25～75mm的中块焦相应增多，也就是焦炭块度的均匀性提高了，这对于高炉也是有利的。
前苏联对干熄焦与湿熄焦焦炭质量做过另外的对比试验，将结焦时间缩短1h后的焦炭进行干熄焦，其焦炭质量比按原结焦时间而进行湿熄焦的焦炭质量还要略好。
(工艺技术)干熄焦工艺操作规程(简)
（工艺技术）干熄焦工艺操作规程(简)干熄焦工艺技术操作规程济钢国际工程技术有限公司二O一三年目录一、生产工艺简介及流程图 (1)二、生产岗位 (2)1. 干熄焦主控岗位 (2)1.1 工艺流程 (2)1.2 原料及产品的技术要求 (2)1.3 工艺设备 (4)1.4 工艺操作 (5)1.5 特殊操作 (20)1.6 工艺事故的分类和责任划分 (23)2．筛运焦岗位 (24)2.1 工艺流程.................................................................................................. 错误!未定义书签。
2.2 原料、产品技术条件及质量标准 (24)2.3 工艺设备 (24)2.4 工艺操作.................................................................................................. 错误!未定义书签。
2.5 特殊操作.................................................................................................. 错误!未定义书签。
2.6 工艺事故的分类和责任划分.................................................................. 错误!未定义书签。
3.电站岗位 (25)3.1 工艺流程 (25)3.2 汽轮机操作 (25)3.3 发电机操作 (47)4．除尘岗位 (65)4.1 工艺流程 (65)4.2 工艺技术指标 (66)4.3 工艺设备 (66)4.4 工艺操作 (68)4.5 特殊操作 (75)4.6 工艺事故的分类及责任划分 (76)一、生产工艺简介及流程图干熄焦工艺是利用冷的惰性气体（氮气），在干熄炉内与炽热红焦进行换热，从而冷却焦炭，吸收了红焦热量的惰性气体，将热量传递给干熄焦锅炉产生高温高压蒸汽，蒸汽送至汽轮机进行发电（蒸汽冷凝成水后，打入除盐水箱循环使用）。
干熄焦工艺技术PPT课件
干熄焦过程中红焦缓慢冷却，焦炭内部应力小，网状裂纹少，气孔率
低，其机械强度、耐磨性、真比重等都有所提高。 干熄焦行程长，增加了焦炭之间的碰撞和摩擦，使焦炭得到充分
的 “ 整 粒 作 用 ” 抗 碎 强 度 M40 提 高 3% ～ 6%, 耐 磨 强 度 M10 降 低
0.3%～0.8% ,反应性指数CRI明显降低。冶金焦炭质量的改善,对降低 炼铁成本、提高生铁产量、高炉操作顺行极为有利,尤其对采用喷煤技 术的大型高炉效果更加明显。采用干熄焦炭可使焦比降低2.3%,高炉 生产能力提高1%～1.5%。
.
7
❖ 熄焦过程：
由焦炉推出的红焦装到焦罐车上的焦罐中, 焦罐车由电机车拖带 至干熄焦牵引装置前,由牵引装置将带中间托架的焦罐牵引到提升机 井架中心。提升机用盖盖住焦罐, 并把它提升到装料的高度。然后将 焦罐平移到干熄槽顶部, 把加焦口打开, 装焦装置的小车将导焦斗移 到槽中央, 焦罐放到专用托架上。焦罐底板自动开启, 焦炭即放入干 熄槽预存室上部。加焦完毕, 焦罐提起(此时底板自动关闭) 运行至提 升机井架。加焦斗自动离开, 装料装置将盖关闭。空焦罐由提升机降 落到焦罐中间托架上。再由牵引装置将焦罐推向焦罐车底盘。
预存段：在装料间隙和焦炉推焦中断时起缓冲作用
干熄焦气体循环系统设备工艺流程+干熄炉升温、升压与降温、降压控制方案
干熄焦气体循环系统设备工艺流程＋干熄炉升温、升压与降温、降压控制方案一、气体循环：1、循环风机将冷却焦炭的惰性气体从干熄炉底部的供气装置鼓入干熄炉内，与红热焦炭逆流换热。
2、自干熄炉排出的高温循环气体经一次除尘后，进入干熄焦锅炉换热，温度降至160℃-180℃。
3、由锅炉出来的冷却循环气体经二次除尘后，由循环风机加压，在经热管换热器冷却至130℃左右进入干熄焦炉循环使用。
二、循环风机和一次除尘器：1、循环风机：为气体循环提供动力并根据工矿调整转速调节循环风量。
2、一次除尘器：利用重力除尘原理将循环气体中的大颗粒焦粉进行分离，减少循环气体对锅炉炉管（主要是二次过热器管道）产生的冲刷磨损，达到保护锅炉炉管的目的。
三、紧急放散阀：1、以备锅炉爆管时紧急放散蒸汽。
2、一次除尘器底部设有灰斗，用来收集焦粉。
3、灰斗与水冷套管相连，水冷套管与贮灰斗相连。
4、水冷套管上部设有料位计，达料位后水冷套管下部的排灰格式阀将焦粉排出至贮灰斗，贮灰斗上部设有料位计，达到料位后贮灰斗下部的排灰格式阀向刮板机排出焦粉。
四、二次除尘器：1、采用立式多管旋风分离除尘，将循环气体系统中的小颗粒焦粉进行分离，达到保护气体循环风机的目的。
2、贮灰斗设有上下两个料位计，料位达到上限，贮灰斗出口排灰格式阀向贮灰斗下面的刮板机排出焦粉，料位达到下限时停止排出焦粉（防止负压进入空气）。
五、焦粉收集装置：1、二次除尘器贮灰斗排出的焦粉由刮板机收集，经斗式提升机送入预除尘器后进入焦粉仓。
2、焦粉经排灰格式阀及排灰闸门进入加湿搅拌机，经加湿搅拌处理的焦粉由汽车外运。
六、干熄炉降温降压控制方案：1、停炉准备及系统调控阶段。
此阶段主要是对系统进行调整，T5由1000℃降至800℃左右，降温速度为25℃/h，所需时间8h。
干熄炉料位控制在斜风道下端以下约0.5m处（主控室料位显示-60t左右）。
2、正压降温阶段。
T5由800℃降至400℃左右，降温速度为17℃/h，所需时间24h。
干熄焦工艺流程
一、干法熄焦的发展干熄焦起源于20世纪40年代的瑞士，在20世纪70年代，由于全球能源危机促使干熄焦得到长足发展，我国自20世纪80年代初，宝钢首先引进了日本的干熄焦技术，随之济钢、首钢、武钢等企业先后引进这项技术，均在节能减排方面取得一定的成果。
目前，山西仅有太原钢铁集团采用了干法熄焦技术。
二、干法熄焦概述（1）装满红焦的焦罐由电机车牵引至提升井架下，通过自动对位装置对准提升位置。
提升机将装满红焦的焦罐提升并横移至干熄炉炉顶，通过带料钟的装入装置将焦炭装入干熄炉内。
在干熄炉中焦炭与惰性气体直接进行热交换，焦炭被冷却后经排焦装置卸至胶带输送机上，经胶带输送机送往原筛焦工段。
冷却焦炭的惰性气体由循环风机通过干熄炉底部的供气装置鼓入干熄炉与红焦炭进行换热。
由干熄槽出来的热惰性气体温度随着入炉焦炭温度的不同而变化。
如果入炉焦炭温度稳定在1050℃，该温度约为980℃。
热的惰性气体经一次除尘器除尘后进入余热锅炉换热，温度降至170℃。
惰性气体由锅炉出来后，再经二次除尘和循环风机加压经水预热器冷却至约130℃进入干熄槽循环使用。
除尘器分离出的焦粉，由专门的输送设备将其收集在贮槽内，以备外运。
干熄焦的装入、排焦、预存室放散等处产生的烟尘均进入干熄焦环境除尘系统进行除尘后达标排放。
干熄焦工艺流程见图1：1--焦炉2--导焦车3--焦罐4--横移台车5--运载车6--横移牵引装置7--吊车8--装炉装置9--预存室10--冷却室11--排焦装置12--皮带机13--一次除尘器14--锅炉15--水除氧器16--二次除尘器17--循环风机图1 干熄焦工艺流程图三、干法熄焦所采用的环保措施：干法熄焦在减排方面取得显着的效果，具体采取的措施如下：（1）红焦运输途中，从提升塔到装焦口焦罐加盖；（2）干熄炉炉顶装焦口设置环形水封座，装焦时接焦漏斗的升降式密封罩插入水封座中形成水封，防止粉尘外溢，同时，接焦漏斗接通活动式抽尘管，斗内被抽成负压，将装焦时瞬间产生的大量烟尘抽入除尘管中，以减少粉尘的扩散污染；（3）排焦装置采用电磁振动给料机加旋转密封阀的方式，胶带机设密封罩，并在焦炭排出口及胶带机受料点均设吸气罩，将烟气导入脉冲袋式除尘器，经除尘净化后排放；（4）干熄槽放散管及循环气体常用放散管的高温放散气体被吸气罩捕集后，首先经过冷却器降低烟气温度，再与排焦口、排焦口胶带机以及新焦转运站的低温尘气混合，再进入脉冲袋式除尘器净化后排入大气；（5）焦炉干熄焦除尘共有两级除尘系统，一级除尘器采用重力沉降槽式除尘装置，用于除去循环气体中所含的粗粒焦粉，以降低对干熄焦锅炉炉管的磨损；二次除尘器采用多管旋风分离式除尘器，以将循环气体中的细粒焦粉进一步分离出来，以降低焦粉对循环风机叶片的磨损；（6）在生产过程钟，焦转运站、筛焦楼、贮焦槽顶部及底部、各转运站等处均会产生粉尘，为了更好的收集这部分粉尘，在各个部位均设置了除尘点，将干熄焦生产过程中产生的烟尘收集后经脉冲布袋式除尘器除尘，烟尘经净化后达标排放。
干熄焦工艺流程与设备介绍（含工艺视频动画）
干熄焦工艺流程与设备介绍（含工艺视频动画）干熄焦是采用惰性气体将红焦冷却的一种方法。
在干熄焦过程中，红焦从干熄炉顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却室红焦层内，吸收红焦热量，冷却后的焦炭从干熄炉底部排出，从干熄炉环形烟道出来的高温惰性气体经干熄焦锅炉进行热交换，锅炉产生蒸汽，冷却后的惰性气体由循环风机重新鼓入干熄炉，循环使用。
干熄焦工艺流程主要由红焦装入系统、冷焦排出系统、干熄炉及供气装置、气体循环系统、锅炉系统、水处理系统等组成，主要设施有干熄炉、装入装置、排焦车、提升机、电机车及焦罐台车、焦罐、一次除尘器、二次除尘器、干熄焦锅炉单元、循环风机、除尘地面站、水处理单元等。
根据实际的工程设计不同，干熄焦系统包含的主要设备也不尽相同。
图2、干熄焦工艺流程图红焦装入系统Vol.01电机车牵引焦罐台车与拦焦车对位后，旋转焦罐开始旋转，旋转平稳后向推焦车发出推焦指令，接焦完毕后，旋转焦罐经减速位置停止在最初的停止位置上，完全停稳后，电机车牵引焦罐台车走行至干熄炉提升井架底部，经APS定位夹紧后，接空罐。
随即满罐对位与提升，将装满红焦的焦罐提升至提升井架上极限，到达上极限后，提升机开始走行，到干熄炉上方时，装入装置也打开到位，提升机开始卷下，焦罐到位后，提升机继续卷下，焦罐底门在重力作用下与吊杆继续下降，自动完成开门放焦动作。
红焦落入装入装置料斗后，经分料板与料钟布料均匀地装入干熄炉。
干熄焦红焦装入系统由电机车、焦罐台车、旋转焦罐、APS定位装置、提升机、装入装置以及各极限感应器等设备组成，起着接焦、送焦及装焦等作用。
1电机车运行在焦侧的熄焦轨道上，用于牵引、制动焦罐台车，控制圆形旋转焦罐的旋转动作和接焦。
2旋转焦罐用来装运从炭化室中推出的红焦，并与其他设备配合，将红焦装入干熄炉内。
焦罐在接焦过程中绕中心线旋转，均匀布料。
3焦罐台车由电机车牵引沿熄焦轨道运行，往返于焦炉与提升井架间运输焦罐。
4APS对位装置确保焦罐车在提升井架下的准确对位及操作安全，主要由液压站及液压缸组成。
余热发电系统工艺流程
余热发电系统工艺流程余热发电是利用工业生产过程中产生的废热来发电的一种能源回收利用方式。
下面是一个典型的余热发电系统工艺流程：1.热源收集：在工业生产过程中，产生大量的废热。
热源收集是余热发电系统的第一步，主要是通过管道或其他方式将废热导入余热发电系统。
2.废热回收：在余热发电系统中，废热需要通过换热器进行回收。
换热器是一个设备，用于将废热传递给工作介质，使其温度升高。
3.工作介质循环：在余热发电系统中，工作介质一般是水蒸汽。
废热回收后，工作介质会加热，并转化为高温高压的水蒸汽。
然后，水蒸汽会通过涡轮发电机组，将其热能转化为电能。
4.电能输出：通过涡轮发电机组，机械能被转化为电能。
电能可以直接输出到电网中，为用户提供电力。
5.回水循环：在发电过程中，水蒸汽会凝结成水，然后通过凝汽器冷却，再次回到换热器中，与废热进行换热。
这样就形成了一个循环，有效地利用了废热。
6.废热排放：在余热发电系统中，一些废热无法回收利用，例如烟气中的热量。
这部分废热需要通过废热排放系统排出。
7.控制与监测：余热发电系统需要进行控制和监测，以确保其正常运行。
控制系统可以实现对废热流量、工作介质循环等参数的控制，监测系统可以实时监测系统的运行状态。
8.维护与保养：余热发电系统需要定期进行维护与保养，以确保其长期稳定运行。
维护包括设备的清洁、检修和更换，保养包括设备的润滑和防腐。
以上就是一个典型的余热发电系统的工艺流程。
通过对废热的回收利用，余热发电系统可以有效地降低能源消耗，减少环境污染，实现能源的可持续利用。
干熄焦工艺流程图及介绍
干熄焦余热利用1 概述焦炭干法熄焦（Coke Dry Quenching简称CDQ）是一种利用炽热的焦炭和惰性气体直接接触换热的新型的熄焦工艺。
干熄焦是炼焦工艺中一个十分重要的环节，它在改善焦炭质量、回收利用能源以及保护环境等方面有着传统湿熄焦无法比拟的优势。
国外从20世纪40年代开始发展干熄焦技术，到20世纪中后期，该技术已发展成熟并在发达国家广泛采用。
20世纪80年代，我国宝钢首次从日本成功引进干熄焦技术。
1.1 国外干熄焦技术的发展状况国外，干熄焦起源于瑞士，20世纪40年代许多发达国家开始研究开发干熄焦技术，采取的方式各异，而且一般规模小，生产不稳定。
进入60年代，前苏联在干熄焦技术方面取得了突破性进展，实现了连续稳定生产，获得专利发明权，并陆续在多数大型焦化厂进行推广。
到目前为止，前苏联有40%的焦化厂采用了干熄焦技术，但前苏联干熄焦装置在自动控制和环保措施方面起点并不高，且单套处理量在50～70t/h。
国外干熄焦发展最快的为日本，消化吸收改进苏联的干熄焦技术。
到90年代中期，日本干熄焦装置有31套，100t/h以上17套，干熄焦单套处理量最大可达到200t/h以上。
日本不仅在国内普遍采用干熄焦技术，还将干熄焦技术输出到德国、中国、韩国等国家，其干熄焦技术已达到国际领先水平。
1.2 国内干熄焦技术的发展情况目前节能、环保是冶金行业必须面对的两大课题。
九十年代至今，针对国家对环保标准提出更严格的要求，大力提倡节能、降耗、减排的环保意识。
同时随着大型化高炉不断增多，高炉炼铁操作对焦炭质量的要求也越来越高，以及人们对环境保护意识的加强，如何解决传统的湿法熄焦所存在的浪费红焦显热，焦炭强度难以提高、水份波动大，影响高炉正常的生产操作以及对周边环境的污染等问题，就成为专业焦化厂急需解决的难题，而干法熄焦工艺技术的采用，则解决了这一难题。
提高了焦炭质量，即提高焦炭强度和降低焦炭反应性，降低了高炉的焦比且提高了高炉利用系数，干熄焦技术的应用不仅免除了对周围设备的腐蚀和对大气造成污染，而且由于采用焦罐定位接焦，焦炉出焦时的粉尘污染易于控制，改善了生产环境；干熄焦可以吸收利用红焦80%左右的显热，产生的蒸汽用于发电，大大降低了炼焦能耗，同时也适应了国家大力推动循环经济发展的策略。
干熄焦余热发电系统工艺PPT共30页
