铝基板的制作流程及规范
铝基板工艺制作流程
铝基板工艺制作流程1. 材料准备：准备铝合金材料，根据要求制作成不同规格和厚度的铝基板。
2. 切割加工：根据设计要求，使用切割机、冲床等设备对铝合金材料进行切割加工，以符合产品尺寸和形状要求。
3. 表面处理：对切割后的铝基板进行表面处理，可以通过抛光、喷砂、阳极氧化等工艺，以提高表面光洁度和耐腐蚀性能。
4. 热处理：根据需要对铝基板进行热处理，以调整组织结构和提高材料性能，如强度、硬度等。
5. 印刷和标记：根据产品需求，使用丝印、喷码等工艺在铝基板表面进行印刷和标记，以实现产品信息标识和美观要求。
6. 组装和包装：根据产品设计要求，将铝基板与其他零部件进行组装，最终进行包装，以确保产品完整性和安全运输。
7. 质检和成品检验：对制作完成的铝基板进行质检和成品检验，确保产品质量符合标准要求。
8. 出厂发货：最终按照订单要求，将合格的铝基板产品进行出厂发货，以完成整个制作流程。
铝基板是一种用于电子电路板制作的重要材料，具有优良的导热性能、耐腐蚀性和机械强度，因此在电子行业中得到广泛的应用。
铝基板工艺制作流程涉及到多个工艺环节和加工步骤，下面我们将详细介绍每个环节的工艺制作流程。
1. 材料准备：选择符合要求的铝合金材料，常用的有1000、3000、5000、6000系列等铝板。
根据产品设计和要求，对铝合金材料进行切割成所需尺寸与厚度。
铝基板的物理性能和化学性能对于电子设备的性能起着决定性的作用。
因此，材料选择和准备十分关键。
2. 切割加工：采用数控切割机、冲床等设备，根据设计要求对铝合金材料进行切割加工。
这一步骤非常关键，需要确保切割的尺寸准确，不得有任何瑕疵，以保证后续工艺的顺利进行。
3. 表面处理：铝基板在使用过程中需要具备良好的表面性能，如抗腐蚀、导热等，因此需要进行表面处理。
常见的表面处理工艺有抛光、氧化、化学沉积等。
其中，阳极氧化是最为常用的一种处理方式，通过对铝基板进行阳极化处理，能够形成一层致密的氧化膜，提高铝基板的抗腐蚀性和提高表面硬度。

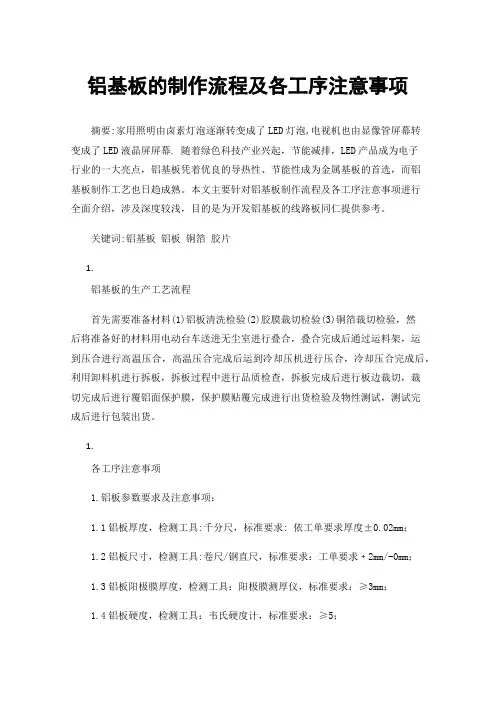

铝基板的制作流程及各工序注意事项
铝基板的制作流程及各工序注意事项摘要:家用照明由卤素灯泡逐渐转变成了LED灯泡,电视机也由显像管屏幕转变成了LED液晶屏屏幕. 随着绿色科技产业兴起，节能减排，LED产品成为电子行业的一大亮点，铝基板凭着优良的导热性、节能性成为金属基板的首选，而铝基板制作工艺也日趋成熟。
本文主要针对铝基板制作流程及各工序注意事项进行全面介绍，涉及深度较浅，目的是为开发铝基板的线路板同仁提供参考。
关键词:铝基板铝板铜箔胶片1.铝基板的生产工艺流程首先需要准备材料(1)铝板清洗检验(2)胶膜裁切检验(3)铜箔裁切检验，然后将准备好的材料用电动台车送进无尘室进行叠合，叠合完成后通过运料架，运到压合进行高温压合，高温压合完成后运到冷却压机进行压合，冷却压合完成后，利用卸料机进行拆板，拆板过程中进行品质检查，拆板完成后进行板边裁切，裁切完成后进行覆铝面保护膜，保护膜贴覆完成进行出货检验及物性测试，测试完成后进行包装出货。
1.各工序注意事项1.铝板参数要求及注意事项：1.1铝板厚度，检测工具:千分尺，标准要求: 依工单要求厚度±0.02mm；1.2铝板尺寸，检测工具:卷尺/钢直尺，标准要求：工单要求﹢2mm/-0mm；1.3铝板阳极膜厚度，检测工具：阳极膜测厚仪，标准要求：≥3mm；1.4铝板硬度，检测工具：韦氏硬度计，标准要求：≥5；1.5铝板发白，检测工具：D-80除锈油，标准要求：阳极氧化面喷涂除锈油不发白；1.6铝板外观，检测工具：目视，标准要求：不可有凹坑、刮伤、变形、破损、污斑、铝屑等外观不良。
2.铜箔要求及注意事项：2.1铜箔厚度，检测工具:千分尺，标准要求: 依工单要求厚度±10%；2.2铜箔表面尺寸，检测工具: 卷尺/钢直尺，标准要求: 工单要求﹢2mm/-0mm；2.3铜箔表面外观，检测工具:目视，标准要求: 不可有针孔、杂物、氧化点、油污、划伤、破裂及皱折等；3.胶片参数要求及注意事项：铜箔厚度检测工具:千分尺，标准要求: 依工单要求厚度±5um;不可有胶线、胶点、异物、沟痕、折伤、破损、凸点、白斑等不良现象。
铝基板生产工艺流程
铝基板生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝基板是一种用于电子产品制造的重要材料，其生产工艺流程如下：1. 材料准备：首先需要准备铝合金材料，这些材料通常是由铝和其他金属元素合金化而成，具有较好的导热性和导电性。
铝基板工艺制作流程ppt
铝基板工艺制作流程ppt一、背景介绍铝基板是一种以铝材料为基底的电路板，具有散热性能优异、可靠性高、适用于高频应用等特点。
它广泛应用于电子产品领域，如LED照明、功放器、电源等。
二、工艺制作流程1.基材准备：选择高纯度的铝材料作为基底，进行切割和退火处理，以提高导热性能和机械性能。
2.高精度抄准：将铝基板表面进行机械粗抄，以消除表面不平整和减少基材厚度误差。
3.表面处理：采用化学或机械方法对铝基板表面进行清洗和蚀刻处理，以去除氧化物、杂质和污渍，提高焊接和粘结性能。
4.图形绘制：使用光刻技术将电路图案转移到铝基板表面，形成导电图案。
5.电镀工艺：通过化学镀铜和电解镀铜的方法，在导电图案上镀上一层铜，以提高导电性能和便于后续加工。
6.保护层制作：在铜层上涂覆一层保护层，以防止氧化和腐蚀，并提高焊接和粘结性能。
7.其他加工：如孔径加工、抄板、修边等操作，以满足特定产品要求。
8.焊接组装：将元件焊接到铝基板上，并进行组装和测试。
9.终检与包装：对成品进行全面检验，并进行包装，以保证产品质量和安全运输。
三、铝基板工艺制作的优势1.优异的散热性能：铝基板具有良好的导热性能，能够有效散热，避免器件过热引起的故障。
2.高可靠性：铝基板采用特殊的导热介质和工艺制作，具有良好的绝缘性能和机械强度，能够在各种极端环境下稳定工作。
3.适用于高频应用：铝基板具有较低的介电常数和耗散因子，能够在高频环境下保持信号的传输性能。
4.绿色环保：铝基板的生产过程中所使用的材料和工艺对环境无污染，符合环保要求。
四、铝基板工艺制作的应用领域1.LED照明：铝基板能够高效散热，可以有效延长LED灯的使用寿命，提高亮度和稳定性。
2.功放器：铝基板能够提供良好的散热条件，保证功放器的稳定工作，并提高音质。
3.电源：铝基板具有较好的散热性能和电气性能，是制作高性能电源的理想选择。
4.通信设备：铝基板能够满足高频传输的要求，可用于制作无线电和微波设备。
铝基板制作规范及工艺流程
6．2铝面擦花之铝基板：
6．2．1铝面轻微擦花之铝基板，按6.1铝面氧化返工方法处理。
6．2．2铝面严重擦花之铝基板，首先用2000#砂纸将擦花处刷面，然后再用4000#
砂纸轻刷一遍，再按6.2.1铝面氧化之铝基板返工方法进行处理。
※注意：用砂纸砂板时，防止喷锡面被擦花。
5．2．3铜皮朝上进行钻孔。
5．3干膜
5．3．1来料检查：磨板前须对铝基面保护膜进行检查，若有破损，必须用兰
胶贴牢后再进行前处理。
5．3．2磨板：仅对铜面进行处理。
5．3．3贴膜：铜面、铝基面均需贴膜，控制磨板与贴膜间隔时间不超过1分
钟，确保贴膜温度稳定。
5．3．4拍板：注意拍板精度。
5．3．5曝光：曝光尺：7-9格有残胶。
胶上贴几条双面胶，并用一块光铜板粘于其上，同样要压紧，然后就可以拿
到去毛刺机上进行磨板。
※注意：磨板前必须把酸洗后的水洗段放掉，铝基面朝上，只开上面磨刷，
磨后的板如果还有氧化现象，可再磨一次。
磨好的板单片取下来，摆放于磨板机烘干段上进行烘干，放置5-10min即可，
也可放于托盘内白纸上，拿至烤箱内进行烘干，100℃x5-10min。
5．9．2注意事项：
A、接板员接板时必须注意检查，对于没有磨好的拿去再磨一次，对于擦
花的可挑出用砂纸(2000#)砂平后再拿去磨板。
B、在生产不连续的情况下，须加强保养，确保输送干净，水槽清洁。
5．9．3必须经主管确认铝基面已处理好后，板才可转入下一工序。
5．10冲板
5．10．1双手持板边，注意对铝基面的保护。
顺利生产，板到各工序必须由领班或主管级以上人员操作。
铝基板工艺制作流程讲解
铝基板工艺制作流程讲解铝基板是常用于电子设备中的一种基础材料，其主要用途是进行电路的布线和连接。
铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。
下面将详细介绍铝基板工艺制作流程。
一、材料准备铝基板的材料主要有铝基材和覆铜层。
铝基材主要是铝合金，具有良好的导热性；覆铜层主要是为了进行电路的布线和连接，通常是采用铜薄膜。
二、切割首先，将铝基材按照要求的尺寸进行切割。
这一步需要使用切割机器设备，并注意进行安全操作。
三、压印接下来，将切割好的铝基材进行压印。
压印是为了提高铝基板的平整度，并增加铜层的附着力。
通常，会将铝基材放置在热压机中进行加热和压力处理。
四、打孔在压印完成后，需要对铝基板进行打孔。
打孔是为了方便后续的蚀刻和钻孔等步骤。
通常，打孔需要使用数控机床和钻孔设备来进行操作。
五、放线打孔完成后，需要进行放线。
放线是为了方便进行后续的蚀刻和钻孔等工艺操作。
通常，放线需要借助放线机进行。
六、蚀刻在放线完成后，需要进行蚀刻。
蚀刻是为了去除不需要的铜层，以便形成电路的导线和孔。
蚀刻过程中需要使用化学药液进行处理，通常是通过将铝基板浸泡在特定的溶液当中进行蚀刻。
七、钻孔在蚀刻完成后，需要对铝基板进行钻孔。
钻孔是为了形成连接器和插件等组件的安装孔。
通常，需要使用数控钻孔设备进行操作。
八、清洗钻孔完成后，需要对铝基板进行清洗。
清洗是为了去除蚀刻和钻孔过程中残留的化学药液和金属屑等。
常用的清洗方法包括溶剂清洗、超声波清洗等。
九、检测清洗完成后，需要对铝基板进行检测，确保质量符合要求。
检测主要包括外观检查、尺寸测量和电性能测试等。
十、包装最后，对通过检测的铝基板进行包装。
常用的包装方式有真空包装和防护包装等。
综上所述，铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。
每个环节都需要仔细操作，以确保最终产品的质量和性能。
铝基板制作流程教材
铝基板制作流程教材目录：1.简介2.材料准备3.洗板工艺4.化学法蚀刻5.电化学法蚀刻6.打涂层7.热压法8.制作阻焊层9.制作铜箔层10.成品测试11.总结1.简介铝基板是一种常用的电子设备基板，具有良好的散热性能和电子信号传输性能。
本教材将介绍铝基板的制作流程。
2.材料准备制作铝基板所需材料包括铝板、粗化剂、进口化学蚀刻剂、光敏胶、阻焊油墨、铜箔等。
确保所有材料的质量符合要求。
3.洗板工艺首先，将铝板用粗化剂进行表面处理，以增加其粗糙度，提高胶水附着力。
随后，在洗槽中用去离子水或特定工艺液洗净铝板表面的杂质和污垢。
4.化学法蚀刻将处理后的铝板放入蚀刻槽中，倒入进口化学蚀刻剂，根据需要调节温度和蚀刻时间。
蚀刻剂会将铝板表面的铝溶解掉，形成所需的电路图案。
5.电化学法蚀刻除了化学法蚀刻外，还可以使用电化学法蚀刻。
将铝板与阳极连接，并通过施加电流使铝板与阴极之间发生氧化反应，从而实现蚀刻铝板表面的目的。
6.打涂层根据设计要求，在蚀刻好的铝板上分别涂上光敏胶和阻焊油墨。
光敏胶用于后续的曝光和显影工艺，而阻焊油墨用于保护电路和焊盘。
7.热压法将涂有光敏胶和阻焊油墨的铝板进行热压处理。
在特定温度和压力下，光敏胶和阻焊油墨会被固化，形成稳定的图案和层。
8.制作阻焊层将固化好的铝板通过曝光和显影工艺，去除部分光敏胶，形成所需的阻焊层图案。
9.制作铜箔层将涂有光敏胶的铝板与铜箔进行压合，再次进行曝光和显影工艺，去除多余的铜箔，形成所需的铜箔层图案。
10.成品测试制作完成的铝基板进行丝印和金手指工艺，随后进行严格的成品测试，包括导通测试、绝缘测试、阻焊层和铜箔层结合力测试等。
11.总结。
铝基板制作工艺流程
铝基板制作工艺流程
《铝基板制作工艺流程》
铝基板是一种广泛应用于电子电器行业中的基板材料，其制作工艺流程包括以下几个关键步骤：
1. 材料准备：首先需要准备好铝基板的原材料，包括铝基材料、绝缘层材料等。
通常情况下，铝基板的主体材料是铝基材料，绝缘层材料可以是有机树脂、玻璃纤维等。
2. 表面处理：对铝基板的表面进行处理，包括去除油污、清洁表面等工艺步骤，以保证材料表面的干净和光滑。
3. 制作绝缘层：将绝缘层材料覆盖在铝基板上，通过涂覆、堆积、压实等工艺步骤完成绝缘层的制作。
4. 图形化加工：根据需求，在铝基板上进行图形化加工，通常采用化学蚀刻、机械加工等技术，将电路图案、焊盘等形状加工到铝基板上。
5. 电镀处理：进行金属化处理，即将电镀铜等金属沉积在图形化加工后的铝基板表面，形成导电层。
6. 最后加工：进行最后的工艺处理，包括酸洗、清洗、打磨等步骤，以保证铝基板的表面质量和最终成品的完整性。
通过以上工艺步骤，铝基板制作工艺流程就完成了，最终生产
出符合要求的铝基板产品，可以广泛应用于电子电器行业中的各种电路板和器件。
铝基板工艺制作流程
铝基板工艺制作流程
概述
铝基板是一种常用的电子产品基板材料，具有良好的散热性能和机械强度。
制作铝基板需要经过一系列的工艺流程，包括材料准备、图形设计、光刻、蚀刻、焊接等步骤。
本文将介绍铝基板的制作流程及相关工艺细节。
材料准备
1.铝基板：通常采用铝合金材料作为基板，具有优良的导热性能。
2.电路设计图：根据电路设计要求，绘制电路原理图和布局图。
图形设计
1.利用计算机辅助设计软件绘制电路图和布局图。
2.将设计图导出为Gerber文件格式，用于后续的光刻和蚀刻处理。
光刻
1.将Gerber文件导入光刻设备。
2.利用光刻技术在铝基板表面覆盖上一层光敏胶。
3.将设计好的电路图案通过光刻曝光到光敏胶上。
蚀刻
1.将经过曝光的光敏胶浸泡在蚀刻液中。
2.蚀刻液会将铝基板暴露在裸露的部分蚀刻掉，形成电路图案。
成品处理
1.清洗：清洗蚀刻后的铝基板，去除残留的光敏胶和蚀刻液。
2.表面处理：可以对铝基板进行氧化处理或喷涂防腐漆。
3.焊接：焊接电子元器件到铝基板上。
测试与质检
1.对焊接好的电路板进行通电测试，检查电路连接是否正常。
2.进行外观检查和尺寸精度检验。
小结
通过以上工艺步骤，我们可以实现铝基板的制作。
铝基板具有优良的散热性能和机械强度，广泛应用于电子产品制造领域。
随着技术的不断发展，铝基板制作工艺也在不断优化，为电子产品提供更好的性能和可靠性。
以上为铝基板工艺制作流程的简要介绍，希望能为您提供参考。
铝基板生产流程步骤
铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。
一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。
铝基板生产流程步骤
铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。
一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。
铝基板工艺制作流程
铝基板工艺制作流程1. 材料准备：准备所需的铝基板材料，以及相应的加工工具和设备。
2. 铝基板切割：根据设计要求，将铝基板进行切割，以适应所需的尺寸和形状。
3. 表面处理：对铝基板进行表面处理，如打磨、抛光、阳极氧化等，以增强其耐腐蚀性能和机械强度。
4. 钻孔和开槽：根据设计图纸，对铝基板进行钻孔和开槽处理，以适应安装和连接的需要。
5. 印刷和覆盖层：如果需要，可以对铝基板进行印刷和覆盖层处理，以实现特定的功能或装饰效果。
6. 装配和包装：根据产品要求，对铝基板及其相关部件进行装配，并进行包装，以便于运输和使用。
7. 质量检验：对制作好的铝基板进行质量检验，确保其符合相关标准和要求。
8. 成品出厂：将经过质检合格的铝基板成品出厂，以供市场销售和使用。
以上就是铝基板工艺制作的大致流程，每个环节都需要经过精细的操作和严格的质量控制，以确保最终产品的质量和性能。
8. 成品出厂后，铝基板会进入市场销售和使用阶段。
铝基板被广泛应用于电子、建筑、汽车、航空航天等领域。
在电子领域，铝基板被用于制作LED照明器件、通信设备、电源模块等产品。
在建筑领域，铝基板被用于室内装饰、幕墙、天花板等。
在汽车领域，铝基板被用于制作汽车零部件。
在航空航天领域，铝基板被用于制造飞机结构零件和导热器件等。
随着科技的不断进步和产业的不断发展，对铝基板的性能和品质要求也越来越高。
相应地，铝基板的制作工艺也在不断改进和提高。
例如，传统的铝基板制作流程可能会采用机械切割和手工处理，但随着数控技术和自动化设备的应用，铝基板的加工精度和效率得到了显著提升。
在现代工业中，环保和可持续发展也成为越来越重要的话题。
因此，铝基板的生产和加工也必须符合环保要求。
例如，在进行表面处理时，可以选择采用无污染的水溶性涂料，以减少对环境的影响。
另外，在废料处理和资源回收方面，也需要做好相应的工作，将废旧铝基板重新加工利用，降低资源浪费，减少对环境的压力。
此外，现代工业对于产品的质量和稳定性要求也越来越高。
铝基板工艺及制作流程
铝基板工艺及制作流程铝基板是一类重要的电子元器件基础材料，广泛应用于LED 电子产品、太阳能电池板、电力电子产品等领域。
铝基板的优点在于具有高导热性、电气绝缘性、机械强度高、尺寸稳定性好、可靠性高等优点。
铝基板的制作工艺较为复杂，包含多道工序，下面我们将一一为大家介绍。
一. 材料准备：1. 板材选材铝基板材料主要分为金属（铜，钨）和无机（陶瓷）基材，最常用的材料为铝基材。
从铝基板的材质表面特性来看，铝基材质具有高导热性、高耐腐蚀性、低线性膨胀系数、良好的成本效益，因此在工业制造过程和电子应用领域得到了广泛应用。
对于高电导率和高电容性的需求，铝基板的材料可以根据需要添加其他元素，如模拉系数高的钨铜板。
2. 板材处理铝基板的表面需要进行处理，去除金属表面的氧化物，防止接合后因氧化物存在导致接合的失效。
常用的处理方式是气氛感应焊，铝基板和铜基板表面均需要采用化学/物理处理方法，在铝基板表面喷射铜粉，使得两者表面铜金属离子互相渗透达到完全的化学反应，达到气氛感应焊的效果。
二. 色谱层制备色谱层有助于铝基板的表面刻蚀，使其形成大量的微小孔洞，从而增加其表面积，提高导热性、增加接触面积。
色谱层分为两个步骤，板面化学处理和隔离层制备。
1. 板面化学处理在铝板表面覆盖有一层氧化铝保护膜，导致了铝和化学物质的隔离。
因此，首先需要去除保护层。
具体方法是：将铝基板放入浓度为30 mol/L的NaOH溶液中，在55-60°C的条件下反应1-2分钟，去除表面保护层。
2. 隔离层制备在铝基板表面覆盖上一层隔离层，以保护铝基板表面避免被化学反应溶解。
常用的隔离层材料有磷酸铝、硼酸等，这些材料既可以溶解在聚丙烯醇（PVA）中，也可以直接制备成固体隔离膜。
在隔离层上进行快速镀层，使之变成一层导电的金属，就可以在隔离层上形成更复杂的电路。
三. 光阻层制备光阻层是制作铝基板中的关键步骤，也是整个制程中的最重要的一个步骤。
颜色为绿色，分为UV反应型和热反应型两类。
铝基板制作流程
D 、所有铝基板均不能进行手动蚀刻；
No manual etching is allowed.
E 、如有蚀刻不净的板子，可进行快速过机返蚀;
If etching was not well done, re-etch is needed quickly.
要符合图纸要求； One-time hole-punching/drilling is mainly to punchorientation-hole and technical hole. The holeposition and hole-diameter must be consistent with drawing requirement. B、冲/钻板方向为从铜面到铝面，可有效避免铝面擦花； Punching/drilling direction is from Cu surface to Al surface,which can effectively avoid scratches of Al surface.
before placing boards on the etching machine.
C、尽量控制一次蚀刻干净；
Assure one-time clean etching as possible as it can.
D、图形内任何地方的残铜或绝缘层上的垃圾都不允许用刀片
来刮；
Using knife to scrape off left Cu on any part of the pattern or the
thickness according to lot card.
深入Thorough 專注Studious 紮實Steady 精緻化Exquisite
铝基板工艺制作流程
铝基板工艺制作流程铝基板是一种具有良好导热性和机械强度的电子元件基板材料。
下面是一个关于铝基板工艺制作流程的详细介绍。
1.基板准备首先，准备铝基板作为工艺制作的基础。
通常情况下，铝基板可以从供应商处购买，尺寸可以根据具体的应用需求进行定制。
2.清洗处理对铝基板进行清洗处理是制作流程的第一步。
这是为了去除表面的杂质、油脂和氧化物等物质，以提高基板表面的适应性和粘附性。
常用的清洗方法包括机械清洗、酸洗、溶剂清洗等。
3.焊盘制作铝基板上往往需要制作焊盘用于元件的焊接。
焊盘的制作可以通过化学蚀刻或机械加工等方法实现。
选择适当的工艺方法以确保焊盘的精密度和可靠性。
4.铺铜铝基板上需要进行铺铜处理，以提供良好的导电性和电子元件的连接。
常用的铺铜方法包括化学铜镀、真空蒸镀和电镀等。
通过这些方法，可以在铝基板上镀上一层铜膜，形成电路线路和焊盘。
5.图形化膜制作在制作电路时，需要在铜层上覆盖一层光阻膜。
光阻膜的选择应根据具体应用的需要来确定，可以是热固性光阻、负光阻或正光阻等。
然后利用光绘技术将图形暴光于光阻膜上，通过曝光和显影等步骤来制作出所需的线路图形。
6.蚀刻蚀刻是制作导线和焊盘的关键步骤之一、通过将板子浸入蚀刻液中，将未覆盖光阻膜的铜膜腐蚀掉，保留下导线线路和焊盘。
常用的蚀刻液有氧化铁、氯化铁或过氧化氢等。
7.清洗和除膜在蚀刻后，需要对基板进行清洗以去除蚀刻液和光阻残留物。
同时还需要用适当的溶剂或化学液体去除光阻膜。
这一步骤非常重要，因为清洗和除膜的质量将直接影响到铝基板的质量和性能。
8.表面涂覆保护层为了保护铝基板的表面和线路，一般需要在基板上涂覆一层保护层。
保护层可以选择热固性树脂、有机涂料或者是覆铜膜等材料。
通过涂覆保护层，可以提高铝基板的耐久性和绝缘性能。
9.最终检验和测试在工艺制作流程的最后，需要进行最终的质量检验和测试。
包括对焊盘、导线和保护层的检查，以确保铝基板的质量达到要求。
10.运输和包装最后，制作完成的铝基板需要进行运输和包装。
铝基板制作规范
BERGQUIST铝基板制作规范一．铝基板制作规范前言：随着电子技术的发展和进步，电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。
铝基板顺应此趋势而诞生，该产品以优异的散热性、机械加工性、尺寸稳定性及电气性能，在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。
铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，恩达从2000年开始研发并批量生产，为了适应批量化稳质生产，特拟制此制作规范。
二．范围：本制作规范针对贝格斯铝基覆铜板的制作全过程进行介绍和说明，以保证此板在我司顺利生产。
三．操作流程：工程资料制作→投料→开料→钻孔（钻3.175工具孔及对位孔）→干膜（负片）→检板→蚀刻→绿油检板→字符→检板→撕保护膜→喷锡→钻孔（unit里的孔）→磨板（只磨铝面，去披锋）→贴保护膜（双面）→V-cut/冲板→终检→包装→出货备注：此流程为普通工序，实际操作中以工卡和ERP为准。
四．注意事项：4.1铝基板昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作而导致报废现象的产生。
4.1各工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。
4.3各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。
4.4铝基板属特种板，其生产应引起各区各工序高度重视，课长、领班亲自把质量关，保证板在各工序的顺利生产。
五．具体工艺流程及特殊制作参数：5.1开料5.1.1加强来料检查(必须使用铝面有保护膜的板料)。
5.1.2开料后无需烤板（此板料为客供板料）。
5.1.3轻拿轻放,注意铝基面(保护膜)的保护。
5.2钻孔5.2.1钻孔参数与FR-4板材钻孔参数相同。
5.2.2孔径公差特严，注意控制披锋的生产。
5.2.3铜皮朝上进行钻孔。
5.2.4 只钻3.175mm的工具孔及板四角的对位孔。
5.3干膜5.3.1来料检查:磨板前须对铝基面保护膜进行检查，若有破损,必须用兰胶贴牢后再给予前处理。
铝基板生产流程
铝基板生产流程铝基板是一种用于电子元器件的重要基材，具有优异的散热性能和机械强度。
下面是铝基板的生产流程：1.材料准备：选择高纯度的铝材料作为基材，并确保其表面平整度和表面质量。
2.清洗处理：将铝材料进行清洗处理，去除表面的污垢和油脂。
3.预处理：对铝材进行化学处理，提高其表面的附着性和耐腐蚀性。
常用的处理方法有酸洗、酸洗氧化和酸洗阳极氧化等。
4.涂覆介质：将铝材料表面涂覆一层绝缘介质。
常用的涂覆方法有喷涂、滚涂和浸涂等。
这层绝缘介质可以保护铝基板免受环境腐蚀，并提供电学绝缘性能。
5.图形绘制：使用光刻技术将电路图形绘制在铝基板上。
首先在涂覆介质上涂覆一层光刻胶，然后通过光刻技术将电路图形投射到光刻胶上，并进行显影和固化等步骤，最终形成所需的电路图形。
6.蚀刻：使用化学蚀刻方法将电路图形暴露在铝基板上。
蚀刻过程中，只有未被光刻胶遮挡的铝材料会被蚀刻掉，从而形成电路线路。
7.电镀：在电路线路上进行电镀处理，以提高其导电性能和硬度。
常用的电镀方法有电解镀金、电解镀锡和电解镀铜等。
8.钻孔：在铝基板上钻孔，以便与其他元器件连接或固定。
9.清洗和检验：对铝基板进行清洗处理，去除蚀刻和电镀过程中产生的残留物。
同时进行严格的质量检验，确保产品符合要求。
10.切割：将铝基板按照需要的尺寸进行切割。
11.最终检验：对切割后的铝基板进行最终的质量检验，确保产品质量稳定可靠。
12.包装和出厂：对通过最终检验的铝基板进行包装，并出厂销售或供应给客户。
以上就是铝基板的生产流程，每个步骤都非常重要，可以保证铝基板的质量和性能。
铝基板的制造需要严格的工艺控制和质量管理，以确保最终产品的可靠性和稳定性。
铝基板与镜面铝基板流程
铝基板与镜面铝基板流程铝基板是一种以铝材质为基础的印制电路板，广泛应用于电子工业领域。
而镜面铝基板则是在铝基板的基础上，在表面进行特殊处理，使其具备镜面光滑、反光效果的板材。
下面将详细介绍铝基板和镜面铝基板的加工流程。
一、铝基板加工流程：1.材料准备：将铝材料切割成所需尺寸的片材，通常使用纯度较高的铝材。
2.表面清洁：将铝板表面进行清洁处理，去除油污、灰尘等杂质。
3.表面预处理：通过机械、化学等方法，对铝板表面进行蚀刻、除氧、阳极化等处理，提高其表面粗糙度和附着力。
4.洗涤和酸洗：使用清洗剂对铝板表面进行洗涤和酸洗，去除预处理过程中产生的残留物。
5.涂敷感光膜：将铝板表面涂敷一层感光膜，使其能够进行图形绘制。
6.图形曝光：将PCB设计文件的图形，使用曝光机将其印制在感光膜上。
7.显影：将曝光后的铝基板进行显影处理，去除未曝光区域的感光膜。
8.蚀刻：将显影后的铝板放入蚀刻槽中，使用化学蚀刻剂进行蚀刻，去除未被感光膜保护的区域的铝材。
9.除膜：将蚀刻后的铝基板进行除膜处理，去除感光膜，露出铝基板的金属表面。
10.清洗和干燥：在去除感光膜后，对铝基板进行清洗和干燥处理，确保其表面干净、光滑。
11.电镀：将铝基板进行电镀处理，通常采用电镀铜、镍、金等金属，以保护铝基板和增加导电性。
12.焊接：根据需求将电镀后的铝板进行焊接连接，连接电子元件。
13.清洁和包装：对焊接完成的铝基板进行清洁和包装，以便于运输和使用。
二、镜面铝基板加工流程：镜面铝基板是铝基板的一种特殊处理形式，其加工流程相对复杂，需要进行额外的表面处理过程。
1.铝基板加工流程的前十步骤同上。
2.车削和研磨：经过铝基板的蚀刻和除膜处理后，进行车削和研磨，使铝板表面更加平整。
3.擦拭和清洗：对车削和研磨后的铝板进行擦拭和清洗，去除车削和研磨过程中产生的金属屑和杂质。
4.处理液浸泡：将擦拭和清洗后的镜面铝基板进行处理液浸泡，以消除表面的微小缺陷和瑕疵。
