溶洞等）。
实用文档
• 孔隙度——孔隙体积与岩土体积之比 • 孔隙率—— 孔隙数量多少
（孔隙率大并不表示孔隙也大）
✓ 孔隙的大小与岩土颗粒粗细有关，通常颗粒粗则孔 隙大，颗粒细则孔隙小；
✓ 细颗粒岩土表面积大，孔隙率大： 如粘土孔隙率：45-55％；砾百度文库平均孔隙率：27％。
实用文档
2、含水介质的水理性质
第五章 地下水的结构与运动
实用文档
• 地下水:存在于地 表以下岩（土）层 空隙中的各种不同 形式水的统称。
• 地下水系统是自然 界水循环大系统的 重要亚系统。
实用文档
第一节 地下水系统的组成与结构 第二节 地下水类型
实用文档
第一节 地下水系统的组成与结构
• 地下水由于埋藏于地下岩土的空隙之中，因 而其分布、运动和水的性质，要受到岩土的 特性以及贮存它的空间特性的深刻影响。
仍然保持一定水分的能力。 • 持水度大小取决于岩土颗粒表面对水分子的吸附能力。
3）给水性（给水度） • 指饱水岩土在重力作用下能自由排出水的性能。
岩土持水度 + 给水度 = 容水度（或孔隙度）
实用文档
4）透水性（渗透系数）
• 渗透系数：在一定条件下岩土允许水通过的性能。 • K值：岩土空隙的直径大小、连通性，空隙多少。
• 与地表水系统相比，表现出立体结构的特点。
实用文档
主要内容
一、地下水的贮存空间 二、地下水流系统 三、地下水系统垂向结 构
实用文档
一、地下水的贮存空间 （一）含水介质、含水层和隔水层
岩石、土壤的固体骨架间存在着形状不 一、大小不等的孔隙、裂隙或溶隙，其中有的含 水，有的不含水，有的虽然含水却难以透水。 • 既能透水，又饱含水的多孔介质称为含水介质;
实用文档
（二）含水介质的空隙性与水理性
1、含水介质的空隙性：
空隙的多少、大小、均匀程度、连通情况， 直接决定了地下水的埋藏、分布和运动特性。
连通性好
① 孔隙——松散沉积物颗粒之间的空隙； 分布不均匀 ② 裂隙——坚硬岩石因破裂产生的空隙； 连通性差 ③ 溶隙——可溶性岩石中的空隙（包括巨大的溶穴，
实用文档
二、地下水流系统
（一）地下水流系统的基本特征
与地表水系相比较，地下水流系统具有如下的特征： 1、空间上的立体性： ➢地表江河水系：呈平面状态展布； ➢地下水流系统：自地表面起可直指地下几百上千米 深处，形成空间立体分布，呈现自上到下多层次结构。
实用文档
2、流线组合的复杂性和不稳定性 ：
地表水系：一般由一条主流和若干等级的支流组合而成； 地下水流系统：众多的流线组合而成，难以区别主流和支
➢ 地表水：流动受地形控制，其流域范围以地形分 水岭为界，主要表现为平面形态；
➢ 地下水域：受岩性地质构造控制，并以地下的隔 水边界及水流系统之间的分水界面为界，往往涉 及很大深度，表现为立体的集水空间。
实用文档
• 通常，每一个地下水域在地表上均存在相应的补 给区与排泄区；
• 补给区——地表水不断地渗入地下，地面常 呈干旱缺水状态；
• 如：粘土孔隙度很大，但孔隙直径很小，水在这些 微孔中运动时，由于水与孔壁的摩阻力大而难以通 过，而且还由于粘土颗粒表面吸附形成一层结合水 膜，这种水膜几乎占满了整个孔隙，使水更难通过。
实用文档
（三）蓄水构造 蓄水构造体需具备3个基本条件：
1、要有透水的岩层或岩体所构成的蓄水空间； 2、有相对的隔水岩层或岩体构成的隔水边界； 3、具有透水边界，补给水源和排泄出路。
面出露地表，所以地下水承层压次水结带构不明显。
实用文档

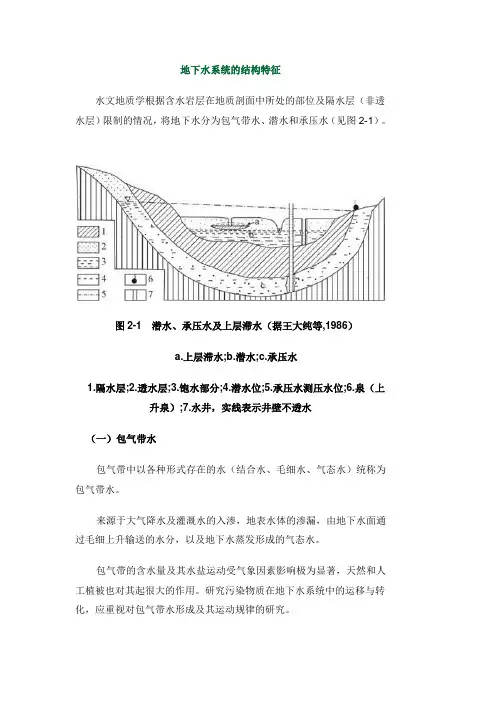

第二节 地下水类型 （一）按地下水的贮存埋藏条件分类
1. 包气带水 结合水（吸湿水、薄膜水） 毛管水（毛管悬着水、毛管上升水） 重力水（上层滞水、渗透重力水）
2. 饱水带水 潜水 承压水
实用文档
（二）按岩土的贮水空隙的差异分类 1. 孔隙水 2. 裂隙水 3. 岩溶水
（2）垂直剖面：愈近表层，含水率变化愈大，逐渐 向下，含水率变化趋于稳定而有规律。
（3）含水率变化与岩土结构，颗粒机械组成（岩土 孔隙大小和孔隙度）有关。
实用文档
实用文档
• 含水层：指贮存有地下水，在自然状态或人为条件 下，能够流出地下水来的岩体。
如砂层、砂砾石层等。
• 含水带：有的含水岩体呈带状、脉状甚至是块状， 也称为含水体或含水岩组。
• 隔水层：对于那些虽然含水，但几乎不透水或透水 能力很弱的岩体。
如质地致密的火成岩、变质岩，以及孔隙细小的页岩和粘 土层。
• 排泄区——地下水流出，增加了地面上的水 量，呈现相对湿润的状态。
实用文档
三、地下水系统垂向结构 地下水垂向层次结构（空间立体性）：
实用文档
地下水层次结构的基本模式，各地区发育不一致： ➢ 包在气严带重干旱土的壤沙水漠带地区，包气结带合很水（厚吸，湿饱水和、水薄带膜水）
深埋在地下，甚至基中本间不过存渡在带； 在多雨的湿润地区，毛尤细其水是带在毛地管下水水排泄不畅的 ➢ 饱低和洼水易带涝地带潜，水包带气带往往很重薄力，水甚（潜至水地、下承潜压水水）
1）容水性（容水度） • 容水度——岩土空隙能够容纳一定水量的性能。
• 容水度值的大小： ➢ 岩土空隙的多少 ➢ 水在空隙中充填的程度
如全部空隙被水充满，则容水度在数值上等于孔隙度；对 于具有膨胀性的粘土，充水后其体积会增大，所以容水度 可以大于孔隙度。
实用文档
2）持水性（持水度） • 饱水岩土在重力作用下排水后，依靠分子力和毛管力
流，具有多变性和不稳定性。
3、流动方向上的下降与上升的并存性：
地表江河水流：自高向低； 地下水流：补给区下降，排泄区常为上升，甚至形成喷泉。
4、地下水涉及的范围一般比较小，不像地表江河那样组
合成面积广大的大流域系统。
实用文档
（二）地下水域
• 地下水域——地下水流系统的集水区域。
• 它与地表水的流域存在明显区别：
实用文档
二、包气带水
包气带水：贮存在地下自由水面以上包气带中的水。
❖ 吸湿水、薄膜水、毛细水、汽态水、过路的重
力渗入水以及上层滞水。
实用文档
1.包气带水的主要特征：
（1）含水率和分布受气象因素影响，呈季节性变化。
① 多雨季节，雨水大量入渗，包气带含水率显著增加； ② 干旱月分，土壤蒸发强烈，包气带含水量迅速减少。
实用文档
• 孔隙度——孔隙体积与岩土体积之比 • 孔隙率—— 孔隙数量多少
（孔隙率大并不表示孔隙也大）
✓ 孔隙的大小与岩土颗粒粗细有关，通常颗粒粗则孔 隙大，颗粒细则孔隙小；
✓ 细颗粒岩土表面积大，孔隙率大： 如粘土孔隙率：45-55％；砾百度文库平均孔隙率：27％。
实用文档
2、含水介质的水理性质
第五章 地下水的结构与运动
实用文档
• 地下水:存在于地 表以下岩（土）层 空隙中的各种不同 形式水的统称。
• 地下水系统是自然 界水循环大系统的 重要亚系统。
实用文档
第一节 地下水系统的组成与结构 第二节 地下水类型
实用文档
第一节 地下水系统的组成与结构
• 地下水由于埋藏于地下岩土的空隙之中，因 而其分布、运动和水的性质，要受到岩土的 特性以及贮存它的空间特性的深刻影响。
仍然保持一定水分的能力。 • 持水度大小取决于岩土颗粒表面对水分子的吸附能力。
3）给水性（给水度） • 指饱水岩土在重力作用下能自由排出水的性能。
岩土持水度 + 给水度 = 容水度（或孔隙度）
实用文档
4）透水性（渗透系数）
• 渗透系数：在一定条件下岩土允许水通过的性能。 • K值：岩土空隙的直径大小、连通性，空隙多少。
• 与地表水系统相比，表现出立体结构的特点。
实用文档
主要内容
一、地下水的贮存空间 二、地下水流系统 三、地下水系统垂向结 构
实用文档
一、地下水的贮存空间 （一）含水介质、含水层和隔水层
岩石、土壤的固体骨架间存在着形状不 一、大小不等的孔隙、裂隙或溶隙，其中有的含 水，有的不含水，有的虽然含水却难以透水。 • 既能透水，又饱含水的多孔介质称为含水介质;
实用文档
（二）含水介质的空隙性与水理性
1、含水介质的空隙性：
空隙的多少、大小、均匀程度、连通情况， 直接决定了地下水的埋藏、分布和运动特性。
连通性好
① 孔隙——松散沉积物颗粒之间的空隙； 分布不均匀 ② 裂隙——坚硬岩石因破裂产生的空隙； 连通性差 ③ 溶隙——可溶性岩石中的空隙（包括巨大的溶穴，
实用文档
二、地下水流系统
（一）地下水流系统的基本特征
与地表水系相比较，地下水流系统具有如下的特征： 1、空间上的立体性： ➢地表江河水系：呈平面状态展布； ➢地下水流系统：自地表面起可直指地下几百上千米 深处，形成空间立体分布，呈现自上到下多层次结构。
实用文档
2、流线组合的复杂性和不稳定性 ：
地表水系：一般由一条主流和若干等级的支流组合而成； 地下水流系统：众多的流线组合而成，难以区别主流和支
➢ 地表水：流动受地形控制，其流域范围以地形分 水岭为界，主要表现为平面形态；
➢ 地下水域：受岩性地质构造控制，并以地下的隔 水边界及水流系统之间的分水界面为界，往往涉 及很大深度，表现为立体的集水空间。
实用文档
• 通常，每一个地下水域在地表上均存在相应的补 给区与排泄区；
• 补给区——地表水不断地渗入地下，地面常 呈干旱缺水状态；
• 如：粘土孔隙度很大，但孔隙直径很小，水在这些 微孔中运动时，由于水与孔壁的摩阻力大而难以通 过，而且还由于粘土颗粒表面吸附形成一层结合水 膜，这种水膜几乎占满了整个孔隙，使水更难通过。
实用文档
（三）蓄水构造 蓄水构造体需具备3个基本条件：
1、要有透水的岩层或岩体所构成的蓄水空间； 2、有相对的隔水岩层或岩体构成的隔水边界； 3、具有透水边界，补给水源和排泄出路。
面出露地表，所以地下水承层压次水结带构不明显。
实用文档
第二节 地下水类型 （一）按地下水的贮存埋藏条件分类
1. 包气带水 结合水（吸湿水、薄膜水） 毛管水（毛管悬着水、毛管上升水） 重力水（上层滞水、渗透重力水）
2. 饱水带水 潜水 承压水
实用文档
（二）按岩土的贮水空隙的差异分类 1. 孔隙水 2. 裂隙水 3. 岩溶水
（2）垂直剖面：愈近表层，含水率变化愈大，逐渐 向下，含水率变化趋于稳定而有规律。
（3）含水率变化与岩土结构，颗粒机械组成（岩土 孔隙大小和孔隙度）有关。
实用文档
实用文档
• 含水层：指贮存有地下水，在自然状态或人为条件 下，能够流出地下水来的岩体。
如砂层、砂砾石层等。
• 含水带：有的含水岩体呈带状、脉状甚至是块状， 也称为含水体或含水岩组。
• 隔水层：对于那些虽然含水，但几乎不透水或透水 能力很弱的岩体。
如质地致密的火成岩、变质岩，以及孔隙细小的页岩和粘 土层。
• 排泄区——地下水流出，增加了地面上的水 量，呈现相对湿润的状态。
实用文档
三、地下水系统垂向结构 地下水垂向层次结构（空间立体性）：
实用文档
地下水层次结构的基本模式，各地区发育不一致： ➢ 包在气严带重干旱土的壤沙水漠带地区，包气结带合很水（厚吸，湿饱水和、水薄带膜水）
深埋在地下，甚至基中本间不过存渡在带； 在多雨的湿润地区，毛尤细其水是带在毛地管下水水排泄不畅的 ➢ 饱低和洼水易带涝地带潜，水包带气带往往很重薄力，水甚（潜至水地、下承潜压水水）
1）容水性（容水度） • 容水度——岩土空隙能够容纳一定水量的性能。
• 容水度值的大小： ➢ 岩土空隙的多少 ➢ 水在空隙中充填的程度
如全部空隙被水充满，则容水度在数值上等于孔隙度；对 于具有膨胀性的粘土，充水后其体积会增大，所以容水度 可以大于孔隙度。
实用文档
2）持水性（持水度） • 饱水岩土在重力作用下排水后，依靠分子力和毛管力
流，具有多变性和不稳定性。
3、流动方向上的下降与上升的并存性：
地表江河水流：自高向低； 地下水流：补给区下降，排泄区常为上升，甚至形成喷泉。
4、地下水涉及的范围一般比较小，不像地表江河那样组
合成面积广大的大流域系统。
实用文档
（二）地下水域
• 地下水域——地下水流系统的集水区域。
• 它与地表水的流域存在明显区别：
实用文档
二、包气带水
包气带水：贮存在地下自由水面以上包气带中的水。
❖ 吸湿水、薄膜水、毛细水、汽态水、过路的重
力渗入水以及上层滞水。
实用文档
1.包气带水的主要特征：
（1）含水率和分布受气象因素影响，呈季节性变化。
① 多雨季节，雨水大量入渗，包气带含水率显著增加； ② 干旱月分，土壤蒸发强烈，包气带含水量迅速减少。
