脱硝双流体喷枪使用说明

HECY-SE 系列高效脱硝喷枪安装前请仔细阅读河北诚誉喷雾技术有限公司安装使用说明书目录1喷枪简介 ........................................... - 0 -结构及特点....................................... - 0 -适用范围......................................... - 1 -2喷枪安装 ........................................... - 1 -套筒的加工........................................ - 1 -确定位置开孔...................................... - 1 -固定套筒.......................................... - 2 -安装喷枪......................................... - 2 -喷枪连接.......................................... - 5 -主气路连接........................................ - 6 -3注意事项 ........................................... - 6 -4常见问题及处理方法.................................. - 7 -5服务指南 ........................................... - 7 -1喷枪简介HBCY-SE系列是应用于烟气脱硝系统中起喷射雾化作用的喷枪，具有雾化效果好、耐腐蚀耐磨损、外形美观、使用维护方便的特点。

1.1结构及特点HBCY-SE系列喷枪可分为HBCY-SES、HBCY-SEK、HBCY-SED、三HBCY-SED类，其结构如下图。

图1：HBCY-SES喷枪结构图2：HBCY-SEK喷枪结构AB图3：自动喷枪结构（A-HBCY-SED B-HBCY-SEQ)HBCY-SES喷枪采用法兰连接；HBCY-SEK喷枪采用快接头的连接方式；HBCY-SED为电动喷枪可实现自动推进抽出；HBCY-SEQ为气动喷枪可实现自动推进抽出；枪体材质为310ss，喷嘴材质为特种合金；枪体总长度依据现场具体情况确定；喷枪焊接有三个短管，分别为进液接口、雾化空气接口和冷却风接口；防堵、耐磨、耐腐蚀、耐高温，备受客户青睐。

1.2适用范围喷孔直径：；最佳流量范：30-300L/h；压缩空气：液体压力：；最高环境温度：1150℃；最大工作压力：。

2喷枪安装套筒的加工喷枪套筒直径需保证喷枪能自由伸进退出；喷枪套筒长度需根据安装方式和位置确定；选用310ss或者316L材质，φ57*3无缝钢管加工；HBCY-SEK喷枪的套筒加装冷却风接口。

确定位置开孔选好开孔点且前期准备工作完成后，进行开孔作业，外层铁板可使用气割割出圆孔，然后使用水钻钻孔；开孔时保证孔径能使套筒伸入，但孔径不宜过大；钻孔时注意钻入压力不要太大，以防顶塌浇注料，并适量加水冷却钻头;钻孔过程中要时常拔出钻头，将内部浇注料倒出，进行统一处理，直到打通。

固定套筒安装套筒时应该与喷枪开孔平行，为了焊接牢固可使套筒一端伸入孔内一段距离，但切记不能使套筒边缘超过墙壁，否则会严重影响喷枪和套筒的使用寿命，图4为套筒安装示意图。

图4：套筒安装示意图安装喷枪固定喷枪时将喷枪上的固定法兰和套筒上的法兰连接即可，喷枪伸入套筒的长度为L(壁厚）+150mm ，或者稍小于该值，伸入的长度千万不能大于L(壁厚）+150mm ，即不能超出墙壁的边缘。

注：伸入长度可由喷枪上固定法兰调节。

图5：喷枪结构示意图电动喷枪（HBCY-SED ）还需将可调支撑杆连接在推杆支架和墙壁上，起支撑固定的作用，最后将控制箱内预留的动力电缆端子连接至电动机，信号电缆端子连接至限位开关即可实现自动控制喷枪的伸入退出。

电动喷枪的安装示意图见图6。

图6：电动喷枪安装示意图安装电动喷枪（HBCY-SED)注意事项：1、电动推杆的动力来自电动机，电动机电源有直流24v 、单相220v 和三相380v ，推杆的前进和后退通过切换电机的正反转来实现，电机的正反转可以通过两个继电器来实现，电气接线图参考下图：三相交流电机接线图单相交流电机接线图直流电机接线图图7：电机接线图2、每支推杆配套两个限位开关，该开关为无源磁感应开关，接近枪头的一个开关为喷枪推进到位开关，远离枪头的开关为喷枪退出到位开关，限位开关位置在喷枪出厂前已经调好，无需变动，限位开关接通时，感应灯会亮起，表示喷枪到位。

3、限位开关为精密器件，我们不建议直接串入继电器线圈，那样在开关接通的瞬间高电流可能将开关烧坏，最佳的方式为将开关信号接入控制模块（PLC或着DCS）,待有限位信号收到时，通过控制系统来接通或者断开推杆的的继电器线圈。

4、如现场需要改动限位开关位置，可将喷枪拆下，推杆通电，待推杆运行到固定位置时断电，然后在已经接好限位的情况下，前后移动限位开关，待感应灯亮起时即为限位固定位置。

5、喷枪安装调试期间，需要单支喷枪进行调试，确认相序及电源正负是否正确，推杆是否按照推进和后退指令进行工作，限位开关工作是否正常，切忌多支喷枪同时调试，由此造成的喷枪损坏问题客户自行负责！安装气动喷枪（HBCY-SEQ)方法及注意事项：1、每组气动喷枪（2-4支）配置一个油水分离器，每支喷枪配置一个电磁阀，压缩空气通过压缩空气软管，先经过油水分离器，后通过三通或者四通分别接入每支电磁阀的进气口P，然后将电磁阀A口接气缸后端的进气口（靠近喷头的一端），B口接气缸前端的进气口（远离喷头的一端），气缸进气接口为气缸进气调节栓，可以调节进入气缸压缩空气的速度，拧到适中位置即可。

R、 S两个接口接消声器。

油水分离器可以调节压缩空气压力大小，将旋钮向上拔出即可对气压进行调节，调节过程中注意观察压力表的读数，保证压力在之间即可。

电磁阀的电源为DC24v。

2、电磁阀为双电控三位五通电磁阀，接近A口那端的线圈接喷枪退出电源，接近B口那端的线圈接喷枪推进电源。

最佳的控制方案为给喷枪一个推进或者后退的指令，待到达限位位置时限位开关给出一个信号然后切断电磁阀电源，限位信号采集到一下即可，不需要保持。

2、每杆喷枪有两个限位开关，分别为前进到位位置信号和后退到位位置信号。

限位开关的说明：靠近喷头一侧为前进到位（喷枪伸入），远离喷头一侧为后退到位（喷枪退出），限位开关为有源开关，工作电源为DC5~30v，图8: 限位开关接线图其中棕色和蓝色为电源线，黑色为信号输出线，接线过程中注意正负极等。

限位开关的安装方法：1、安装前进到位限位开关时，先将喷枪前进电磁阀打开，使喷枪前进到位（喷枪进入状态），然后将限位开关的电源线接好，并将该限位开关在气缸末端（靠近喷头一侧）来回移动，当指示灯（在限位开关上）亮起时限位所在位置即是喷枪前进到位位置，之后用限位卡将该限位开关固定好。

2、安装后退到位限位开关时，先将喷枪后退电磁阀打开，使喷枪后退到位（喷枪拔出状态），然后将限位开关的电源线接好，并将该限位开关在气缸前端（远离喷头一侧）来回移动，当指示灯（在限位开关上）亮起时限位所在位置即是喷枪后退到位位置，之后用限位卡将该限位开关固定好。

图9：气动喷枪安装示意图喷枪连接确定好开孔位置之后，需要将液路和气路主管道引至附近，以便于与喷枪连接。

图10是连接主管路和喷枪的管件结构示意图。

图10：管件结构示意图图11：带球面端的对丝1-高压胶管 2-对丝 3-过滤器 4-球阀 5-不锈钢短管每根喷枪会配套三根高压胶管，五个对丝（其中三个的一端是球面的如图11），两个过滤器，三个球阀，三个不锈钢短管。

三根高压胶管的一端分别与喷枪上的进液接口、雾化空气接口和冷却风接口（见图1-3）连接，另一端与对丝的球面端连接。

进液管路和雾化空气管路上的对丝与过滤器连接，然后用另一个对丝（该对丝无球面端）连接过滤器和球阀，球阀与不锈钢短管螺纹端连接，不锈钢短管的另一端焊接在水路和气路的主管道上。

冷却风管路上的对丝直接与球阀连接，球阀和气路主管路通过不锈钢短管连接。

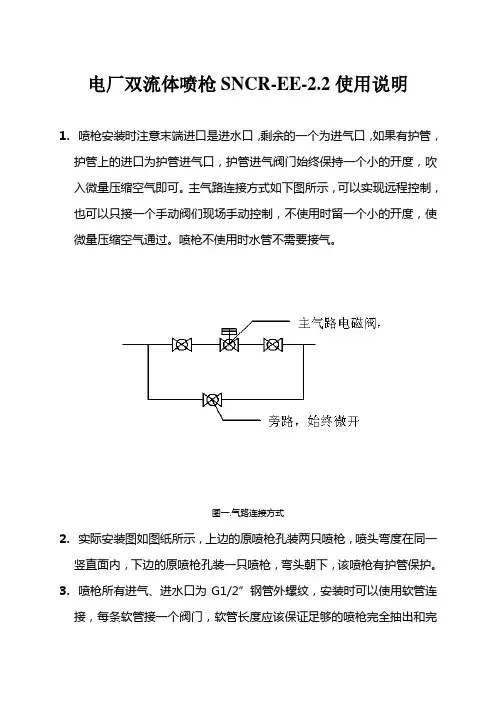

图12：喷枪管路连接图主气路连接主气路推荐连接方式如下图所示（每一个锅炉配一套），可以实现远程控制电磁阀的开闭，将减压阀出口压力调至喷枪所需压力（），旁路球阀始终保持一个小的开度，在电磁阀关闭的情况下有少量压缩空气通入，防止喷孔堵塞或者护管内积灰。

图13：主气路连接方式3注意事项焊接短管位置到喷枪相应接口的距离不大于1000mm，以保证胶管可以正常连接并有足够的余量。

进气口和进液口的位置，不能接反。

冷却风接口可以接至锅炉一次风，此时该管路的球阀可保持全开状态，若连接的是压缩空气可保持一个较小的开度（节省能源）。

每次启停喷枪时，注意气液的启闭顺序。

正确的顺序应该是使用时，先把气路电磁阀打开，然后通入液体，关闭时，先停止液体的供应，间隔1分钟后再关闭主气路阀门。

这样做可以有效防止在喷枪启停时由于雾化不良而造成的滴漏现象发生，减少对设备的影响。

为达到最佳雾化效果和最优能源消耗，建议该喷枪使用在最优工作状态：流量范围50-300L/h、液体压力、压缩空气压力。

定期检查喷枪运行状况，并对喷枪进行维护清理防止喷头堵塞。

4常见问题及处理方法液体不雾化或雾化情况不良，检查气路阀门是否打开，气路是否通畅，喷枪进气口和进液口是否接反；气路液路通畅但是不喷雾，拆下喷头，检查喷头底座是否堵塞；个别喷头雾化不均匀，检查个别喷孔是否被杂质堵塞；软管和喷枪、软管和对丝连接处漏水或者漏气，检查软管旋转头是否拧到底，对丝安装是否正确（参见喷枪连接）；电动喷枪或是气动喷枪不能实现自动控制，检查电缆连接是否正确。

5服务指南技术服务电话：传真：备注：1、本使用说明书的内容如有更改，恕不另行通知。

2、本型号喷枪的最终解释权归我公司所有。
