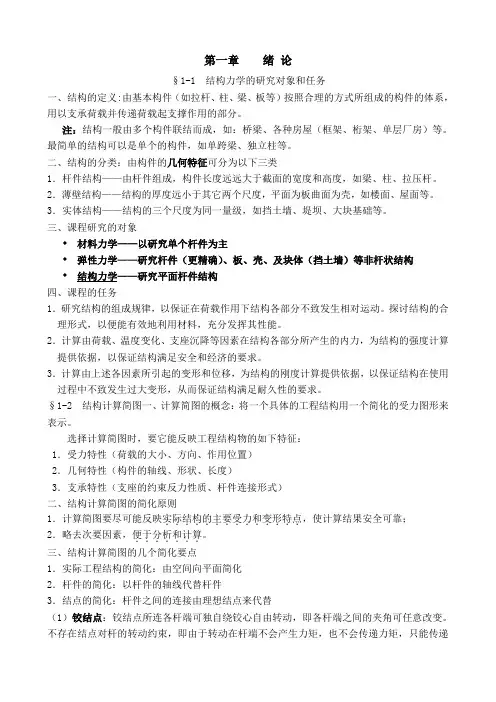

结构力学知识点梳理及学习方法
第一章绪论§1-1 结构力学的研究对象和任务一、结构的定义:由基本构件(如拉杆、柱、梁、板等)按照合理的方式所组成的构件的体系,用以支承荷载并传递荷载起支撑作用的部分。
注:结构一般由多个构件联结而成,如:桥梁、各种房屋(框架、桁架、单层厂房)等。
最简单的结构可以是单个的构件,如单跨梁、独立柱等。
二、结构的分类:由构件的几何特征可分为以下三类1.杆件结构——由杆件组成,构件长度远远大于截面的宽度和高度,如梁、柱、拉压杆。
2.薄壁结构——结构的厚度远小于其它两个尺度,平面为板曲面为壳,如楼面、屋面等。
3.实体结构——结构的三个尺度为同一量级,如挡土墙、堤坝、大块基础等。
三、课程研究的对象♦材料力学——以研究单个杆件为主♦弹性力学——研究杆件(更精确)、板、壳、及块体(挡土墙)等非杆状结构♦结构力学——研究平面杆件结构四、课程的任务1.研究结构的组成规律,以保证在荷载作用下结构各部分不致发生相对运动。
探讨结构的合理形式,以便能有效地利用材料,充分发挥其性能。
2.计算由荷载、温度变化、支座沉降等因素在结构各部分所产生的内力,为结构的强度计算提供依据,以保证结构满足安全和经济的要求。
3.计算由上述各因素所引起的变形和位移,为结构的刚度计算提供依据,以保证结构在使用过程中不致发生过大变形,从而保证结构满足耐久性的要求。
§1-2 结构计算简图一、计算简图的概念:将一个具体的工程结构用一个简化的受力图形来表示。
选择计算简图时,要它能反映工程结构物的如下特征:1.受力特性(荷载的大小、方向、作用位置)2.几何特性(构件的轴线、形状、长度)3.支承特性(支座的约束反力性质、杆件连接形式)二、结构计算简图的简化原则1.计算简图要尽可能反映实际结构的主要受力和变形特点..............,使计算结果安全可靠;2.略去次要因素,便于..。
..分析和...计算三、结构计算简图的几个简化要点1.实际工程结构的简化:由空间向平面简化2.杆件的简化:以杆件的轴线代替杆件3.结点的简化:杆件之间的连接由理想结点来代替(1)铰结点:铰结点所连各杆端可独自绕铰心自由转动,即各杆端之间的夹角可任意改变。
结构力学-渐近法
M1 图
4
M 1Fj — —将不平衡力矩变号后, 按劲度系数大小的比例,
分配给各近端;
M 12 — —节点转动 Z 1 角产生的弯矩 分配弯矩 F M 12 — —固端弯矩
F M 14 M 14 M 14
F 同理: M 13 M 13 M 13
远端弯矩(传递弯矩):
i1 l1
4P
1500
2500
C
B
5 P 3 E
2500
A
D
CB
BA 0.625, BC 0.375。 0.5, CD 0.5, DC 0.706, DE 0.294。
A
0.625 0.375 B
1500 -938 -562
0.5 0.5 C
-281 883 -301 -301 29 54 -42 -42
30kN/m B i=1
10m 0.5
160kN C
3m 0.5 +112.5
D i=1
5m
+250.0 -187.5
+32.0 -47.3 -47.3 +4.8 -2.4 -2.4 +0.3 -0.2 -0.2 +237.4 -237.4
B点一次分、传 0.0 C点一次分、传 B点二次分、传 0.0 C点二次分、传 B点三次分、传 0.0 C点第三次分配 最后弯矩 0.0
F
1
1
3 3
2 2
3i12 Z1=1 3i12 Z1=1 2i13 2i13 3
1
1 4i13
3
4i13
M1 图
4 4
i4i14 14
4i14
结构力学最全知识点梳理及学习方法
第一章绪论§1-1 结构力学的研究对象和任务一、结构的定义:由基本构件(如拉杆、柱、梁、板等)按照合理的方式所组成的构件的体系,用以支承荷载并传递荷载起支撑作用的部分。
注:结构一般由多个构件联结而成,如:桥梁、各种房屋(框架、桁架、单层厂房)等。
最简单的结构可以是单个的构件,如单跨梁、独立柱等。
二、结构的分类:由构件的几何特征可分为以下三类1.杆件结构——由杆件组成,构件长度远远大于截面的宽度和高度,如梁、柱、拉压杆。
2.薄壁结构——结构的厚度远小于其它两个尺度,平面为板曲面为壳,如楼面、屋面等。
3.实体结构——结构的三个尺度为同一量级,如挡土墙、堤坝、大块基础等。
三、课程研究的对象♦材料力学——以研究单个杆件为主♦弹性力学——研究杆件(更精确)、板、壳、及块体(挡土墙)等非杆状结构♦结构力学——研究平面杆件结构四、课程的任务1.研究结构的组成规律,以保证在荷载作用下结构各部分不致发生相对运动。
探讨结构的合理形式,以便能有效地利用材料,充分发挥其性能。
2.计算由荷载、温度变化、支座沉降等因素在结构各部分所产生的内力,为结构的强度计算提供依据,以保证结构满足安全和经济的要求。
3.计算由上述各因素所引起的变形和位移,为结构的刚度计算提供依据,以保证结构在使用过程中不致发生过大变形,从而保证结构满足耐久性的要求。
§1-2 结构计算简图一、计算简图的概念:将一个具体的工程结构用一个简化的受力图形来表示。
选择计算简图时,要它能反映工程结构物的如下特征:1.受力特性(荷载的大小、方向、作用位置)2.几何特性(构件的轴线、形状、长度)3.支承特性(支座的约束反力性质、杆件连接形式)二、结构计算简图的简化原则1.计算简图要尽可能反映实际结构的主要受力和变形特点..............,使计算结果安全可靠;2.略去次要因素,便于..。
...计算..分析和三、结构计算简图的几个简化要点1.实际工程结构的简化:由空间向平面简化2.杆件的简化:以杆件的轴线代替杆件3.结点的简化:杆件之间的连接由理想结点来代替(1)铰结点:铰结点所连各杆端可独自绕铰心自由转动,即各杆端之间的夹角可任意改变。
结构力学 渐进法
EI=1 6m
D
iBC iCD
M F -60
1 2 S 4 BA 6 3 S 4 1 1 BC 4
1 6 2 1 8 4 1 6
B
分 14.7 配 与 传 1.5 递
0.2
Mij -43.6 43.6 A 21.9
0.3
92.6 -92.6 92.6 B
B
F
CB 0.445 CF 0.222 0.333 CD
单独使用时对连续梁和无结点线位移刚架的 计算特别方便。
一、基本概念
(1)转动刚度(S): 使杆端发生单位转角时需要施加的杆端弯矩。 SAB=4i
A B
SAB=3i
1
A B
1
SAB=i
A B
SAB=0
A
B
1
SAB=4i SAB与杆的i(材料的性质、横截面 的形状和尺寸、杆长)及远端支承 有关, 而与近端支承无关。
F 21 2
A
q 12kN / m
M1
1
M2
2
B
28.6
50
6.1
100
-28.6 -57.1 -42.9
21.4
-9.2 -12.2
1.8 1.8
-6.1
6.1 3.5 2.6
放松结点1(结点2固定):
S12 4i S1 A 3i 12 0.571 1 A 0.429
… … ...
41.3
-41.3
0
2 3 0.4 BA 2 1 3 0.6 BC 1 S 4 1 CB 4 S 3 1 1 CD 6 2
结构力学主要知识点归纳
结构力学主要知识点归纳结构力学主要知识点一、基本概念1、计算简图:在计算结构之前,往往需要对实际结构加以简化,表现其主要特点,略去其次要因素,用一个简化图形来代替实际结构。
通常包括以下几个方面:A、杆件的简化:常以其轴线代表B、支座和节点简化:①活动铰支座、固定铰支座、固定支座、滑动支座;②铰节点、刚节点、组合节点。
C、体系简化:常简化为集中荷载及线分布荷载D、体系简化:将空间结果简化为平面结构2、结构分类:A、按几何特征划分:梁、拱、刚架、桁架、组合结构、悬索结构。
B、按内力是否静定划分:①静定结构:在任意荷载作用下,结构的全部反力和内力都可以由静力平衡条件确定。
②超静定结构:只靠平衡条件还不能确定全部反力和内力,还必须考虑变形条件才能确定。
二、平面体系的机动分析1、体系种类A、几何不变体系:几何形状和位置均能保持不变;通常根据结构有无多余联系,又划分为无多余联系的几何不变体系和有多余联系的几何不变体系。
B、几何可变体系:在很小荷载作用下会发生机械运动,不能保持原有的几何形状和位置。
常具体划分为常变体系和瞬变体系。
2、自由度:体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立坐标数目。
3、联系:限制运动的装置成为联系(或约束)体系的自由度可因加入的联系而减少,能减少一个自由度的装置成为一个联系①一个链杆可以减少一个自由度,成为一个联系。
②一个单铰为两个联系。
4、计算自由度:)2(3r h m W +-=,m 为刚片数,h 为单铰束,r 为链杆数。
A 、W>0,表明缺少足够联系,结构为几何可变;B 、W=0,没有多余联系;C 、W<0,有多余联系,是否为几何不变仍不确定。
5、几何不变体系的基本组成规则:A 、三刚片规则:三个刚片用不在同一直线上的三个单铰两两铰联,组成的体系是几何不变的,而且没有多余联系。
B 、二元体规则:在一个刚片上增加一个二元体,仍未几何不变体系,而且没有多余联系。
结构力学之渐近法
结合具体工程实例,阐述地下工程开挖支护方案选择的实际应用,包括 地质条件分析、支护方案设计与施工等。
05
渐近法优缺点及改进方向
优点总结
高效性
渐近法通过逐步逼近真实解的方 式,可以在相对较少的计算步骤 内得到较为精确的结果,从而提 高计算效率。
适用性广
渐近法可以应用于多种类型的结 构力学问题,如线性、非线性、 静力、动力等问题,具有较强的 通用性。
渐近法将与其他数值方法相结 合,形成更加完善的结构力学 分析方法体系,以满足不断增 长的工程需求。
针对渐近法的研究将不断深入 ,探索其在结构力学中的更多 应用可能性,推动结构力学学 科的发展。
THANK YOU
感谢聆听
计算精度受限于步长选择
渐近法的计算精度与步长选择密切相关,步长过大可能导致计算结 果不准确,步长过小则可能增加计算量。
改进方向探讨
01
02
03
04
改进初始值选择方法
通过引入更先进的初始值选择 算法,如全局优化算法、智能 算法等,提高初始值选择的准 确性和效率。
加强模型验证和修正
在采用渐近法进行结构力学计 算前,应对所使用的模型进行 充分的验证和修正,确保模型 的准确性和稳定性。
奇异积分与近边界效应处理
针对边界元法中出现的奇异积分和近边界效应问题,采用相应的数 学方法进行处理,如坐标变换、特殊函数展开等。
04
工程实例分析与讨论
桥梁结构承载能力评估
桥梁结构类型与特点
工程实例分析
简要介绍桥梁的主要结构类型,如梁 桥、拱桥、悬索桥等,并分析其受力 特点和适用场景。
结合具体工程实例,阐述桥梁结构承 载能力评估的实际应用,包括评估流 程、关键步骤和注意事项等。
渐进法及其它算法简述
第八章渐进法和力矩分配法超静定结构的计算方法: 力法(六)、位移法(七)力法计算步骤1、选取基本体系2、列力法方程3、计算系数及自由项4、解方程5、作内力图位移法计算步骤1、设基本未知量2、列杆端弯矩方程3、列位移法方程4、解方程5、求杆端弯矩6、做内力图为避免解力法和位移法方程,引入一种近似的计算方法,这种方法是位移法的延伸,在计算过程中进行力矩的分配与传递。
渐近法有力矩分配法、无剪力分配法等,它们都是位移法的变体,其共同的特点是避免了组成和解算典型方程,也不需要计算结点位移,而是以逐次渐近的方法来计算杆端弯矩,计算结果的精度随计算轮次的增加而提高,最后收敛于精确解。
力矩分配法适用于连续梁和无结点线位移的刚架;无剪力分配法适用于刚架中除杆端无相对线位移的杆件外,其余杆件都是剪力静定杆件的情况,它是力矩分配法的一种特殊的形式。
对于一般有结点线位移的刚架,可用力矩分配法和位移法联合求解。
§8.1 力矩分配法的基本概念力矩分配法:理论基础:位移法;计算对象:杆端弯矩;计算方法:逐渐逼近的方法;适用范围:连续梁和无侧移刚架。
基本概念转动刚度S分配系数μ传递系数 C力矩分配法中符号规定力矩分配法的理论基础是位移法,故力矩分配法中对杆端转角、弯矩及固端弯矩的正负号规定与位移法相同,即都假设对杆端顺时针旋转为正号、对结点或附加刚臂逆时针旋转为正号。
一、转动刚度S:表示杆端对转动的抵抗能力。
在数值等于使杆端产生单位转角时需要施加的力矩。
转动刚度SAB 与杆的线刚度i (材料的性质、横截面的形状和尺寸、杆长)及远端支承有关,而与近端支承无关。
二、分配系数设A 点有力矩M ,求M AB 、M AC 和M AD如用位移法求解:A AB A AB AB S i M θθ==4A AC A AC AC S i M θθ==A AD A AD AD S i M θθ==30=∑AM A AD AC ABS S SM θ)(++=∑=++=AAD AC AB A SMS S S M θ所以有M SS M AABAB ∑=M S S M AAC AC ∑= M S S M AAD AD ∑=M M Aj Aj ⋅=μ ∑=AAjAj SS μ 1=∑μ三、传递系数=远端弯矩/近端弯矩M AB = 4 i ABθAM BA = 2 i ABθA在结点上的外力矩按各杆分配系数分配给各杆近端截面,各杆远端弯矩分别等于各杆近端弯矩乘以传递系数。
