高二通用技术结构与设计知识点归纳
高中通用技术高考会考复习资料：专题五：结构和设计
兴仁市凤凰中学2021届技术与设计二复习资料通用技术科设计人：马勇审查人：侯超专题五：结构与设计考点梳理考点一：常见结构的认识一、结构1、含义：结构是指事物的各个组成部分之间的。
2、从力学的角度，结构是指可承受一定力的：，它可以抵抗能引起和改变的力。
3、构件：一个复杂的结构有许多不同的组成，这些组成的通常称为构件。
二、构件的基本受力形式：1根据构件和的形式，可以将构件分为受拉力，受压力，受，受，受，这五种基本形式。
2.在分析结构受力时，首先要清楚组成结构的构件受哪些力的作用，在这些立的作用下，构件是否安全、可靠的工作，也就是对构件进行的分析。
三、结构的基本类型1、实体结构（1）定义：结构本身是的结构。
如实心墙，大坝等。
（2）受力特点：外力分布在中。
2、框架结构（1）定义：通常是指结构体由组成的结构，如铁架台，建筑用的脚支架，桥梁的框架等。
（2）受力特点：既能承受荷载，也能承受荷载。
2、壳体结构（1）定义：结构通常指的结构，如安全帽头盔，飞机的外壳，贝壳等。
（2）受力特点：外力作用在结构体的上。
考点二：稳固结构的探析一、结构的稳定性1、含义：结构在荷载的作用下维持原有的能力。
2、影响结构稳定性的因素：（1）重心位置的高低：，结构越稳定。
注：对于一个静止状态的结构而言，结构重心的位置高低影响结构稳定性的结论成立是有条件的，条件是：结构重心所在点的垂线是否落在结构底面的范围内，落在底面范围内就是稳定的，反之就会不稳定。
（一般没有注明就默认结构重心所在点的垂线是否落在结构底面的范围内）。
（2）结构与地面接触所形成的支撑面大小：，结构越稳定。
（注意支撑面和接触面的区别）（3）结构的形状:三角形及桁架结构。
二、结构的强度1、含义：结构具有抵抗被的能力。
2、内力与外力（1）内力：当构件受到外力作用时，内部各质点之间的相互作用发生改变，产生一种抵抗外力和形变的力称之为内力。
（2）应力：构件单位横截面积上所产生的内力，成为应力。
最新-高中通用技术 技术与设计2复习提纲 精品
技术与设计2复习提纲第一章结构与设计一、结构的涵义1、结构是指物体的各组成部分之间的和。
2、结构的本质：结构是可承受一定的架构形态，可用来抵抗引起和改变的力。
简单地说，结构是为了和，这便是结构的本质。
3、架构：物体的主体框架与构造形式。
4、构件：结构的各组成部分。
例题1、结构的本质是（）A、构成自身的空间形态B、物体各个组成部分的叠加C、承受力和抵抗变形D、物体的主体框架和构造形式二、结构的类型并举例说明（从力学的架构与形态考虑）结构概念受力特点举例分类结构体本身是实心的结构外力分布在整个体积中实心墙、大坝结构体由细长的构件组成的结构支撑空间而不充满空间输电铁塔、建筑用的脚手架结构体是层状的结构外力作用在结构体的表面上贝壳、头盔例题1、分析下列物体的结构类型，判断哪个属于实体结构。
（）A、电灯泡B、乒乓球C、橡皮檫D、篮球2、分析下列物体的结构类型，判断哪个不属于实体结构：（）A、太湖大堤B、冰山C、长城D、栅栏3、下列选项中，属于框架结构的是（）A、房屋的墙体B、中国万里长城C、化工厂的储油罐D、教室的门窗4、我们所用的板凳属于（）结构。
A、实心结构B、框架结构C、空心结构D、壳体结构5、分析下列物体的结构类型，判断哪个不属于壳体结构。
（）A、摩托车头盔B、圆形陶瓷饰品C、贝类D、金字塔6、摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。
质量合格的安全头盔能有效保护人的头部，是因为：（）A、合格头盔制作优良，戴在头部空隙小，与头部形成一个整体，是一个坚固的实体结构。
B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用。
C、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部。
D、合格头盔视野清晰，可以帮助车主避免交通事故的发生。
三、变形1、变形:构件受外力作用时,要发生形状或大小的改变,这种改变称为 .2、变形的种类⑴ :拉伸所产生的变形为拉伸，组成材料（麻或钢丝）的粒子被拉开。
高二通用与设计知识点
高二通用与设计知识点第一章：通用与设计知识点概述高二学生在学习通用与设计知识时，需要掌握一些基础概念和重要知识点。
本章将对高二通用与设计知识点进行概述。
一、通用与设计的概念通用与设计是指在不同领域中，以平面设计、产品设计和空间设计等为基础，运用不同的设计原则和方法，通过对问题的分析、研究和创新，解决实际问题并满足人们的需求。
二、通用与设计的分类通用与设计可以分为以下几个方面：1. 平面设计：平面设计是一门通过运用文字、图片、色彩等元素，创作具有视觉效果的作品的艺术和技术。
其中包括标志设计、海报设计、包装设计等。
2. 产品设计：产品设计是指通过对产品功能、造型、材料、工艺等方面的研究和创新，设计出适应市场需求、具有美观和实用性的产品。
产品设计包括家居产品、电子产品、交通工具等。
3. 空间设计：空间设计是指在一定的空间范围内通过布局、材料使用等手法，营造出适应特定需求和功能的环境。
空间设计包括室内设计、景观设计、展览设计等。
三、通用与设计的重要性通用与设计在人们的日常生活、工作和生产中起着重要的作用，具有以下几个方面的重要性：1. 提升产品竞争力：良好的设计能够提高产品的美观性和实用性，让产品在市场上脱颖而出，提升竞争力。
2. 增强品牌形象：精心设计的品牌标识、产品包装等能够形成独特的品牌形象，树立良好的企业形象。
3. 改善人居环境：合理的室内设计、景观设计等能够提升人们的生活质量，创造舒适的居住和工作环境。
四、通用与设计的基本原则通用与设计的实践过程中，需要遵循一些基本原则，以确保设计的质量和效果。
1. 功能性原则：设计应根据产品或空间的功能需求进行设计，保证其实用性。
2. 美学原则：设计要具有美感，注重色彩、比例、形状等元素的搭配和运用。
3. 可持续性原则：设计应考虑环境保护和资源利用，注重可持续发展。
4. 创新性原则：设计要有创意和独特性，与众不同，引领潮流。
五、通用与设计的实践案例为了更好地理解通用与设计知识点的应用，下面列举几个实际案例：1. Apple公司的产品设计：Apple公司以其简洁、精致的产品设计而闻名。
高二通用技术重点知识点
高二通用技术重点知识点通用技术是一门综合性强、涵盖面广的学科，它涵盖了机械、电子、电气、材料等多个领域的知识，为学生提供了丰富的职业选择和发展空间。
在高二阶段，学生需要掌握一些重要的通用技术知识点，下面将为大家介绍其中的几个重点知识点。
1. 机械制图机械制图是通用技术中的重要基础知识，它主要包括平面图和立体图两个方面。
平面图主要用来表示物体的外形和尺寸，常见的有正投影图、展开图等；立体图主要用来表示物体的三维形状，常见的有等轴测图、透视图等。
2. 电子电路电子电路是通用技术中的重要内容之一，它研究电子元器件之间的连接方式和工作原理。
常见的电子电路有串联电路、并联电路、混合电路等，学生需要掌握各种电路的特点和计算方法，并能够进行简单的电路设计。
3. 材料选择与应用材料选择与应用是通用技术中的关键环节，不同的材料具有不同的性能和用途。
学生需要了解常见的材料类型（如金属材料、非金属材料、高分子材料等），并掌握各种材料的特点和适用范围，以便在实际工程中能够选择合适的材料。
4. 自动控制技术自动控制技术是通用技术中的重点内容之一，它研究如何通过自动控制设备来实现对各种工艺过程和机械装置的控制。
学生需要了解控制系统的基本组成部分（如传感器、执行器、控制器等），并能够进行简单的控制系统设计和调试。
5. 数字化设计与制造技术数字化设计与制造技术是通用技术领域中的前沿技术，它将计算机技术与传统的制造工艺相结合，实现了产品的快速设计和高效制造。
学生需要了解CAD、CAM等数字化设计与制造技术的基本原理和应用方法，并能够运用相应的软件进行产品设计和制造过程的仿真。
以上是高二通用技术中的一些重点知识点，通过学习和掌握这些知识，学生将能够具备一定的工程实践能力，为未来的职业发展奠定坚实的基础。
希望广大高二学生能够重视通用技术学科的学习，不断提升自己的综合素质和职业竞争力。

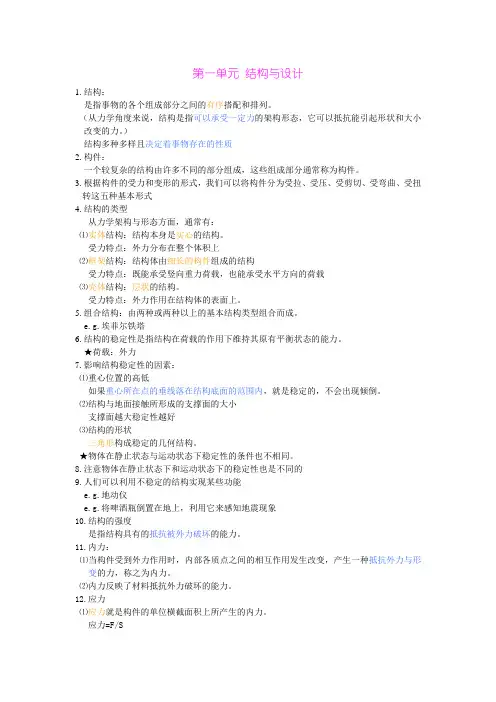

通用技术 必修二
第一单元结构与设计1.结构：是指事物的各个组成部分之间的有序搭配和排列。
（从力学角度来说，结构是指可以承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。
）结构多种多样且决定着事物存在的性质2.构件：一个较复杂的结构由许多不同的部分组成，这些组成部分通常称为构件。
3.根据构件的受力和变形的形式，我们可以将构件分为受拉、受压、受剪切、受弯曲、受扭转这五种基本形式4.结构的类型从力学架构与形态方面，通常有：⑴实体结构：结构本身是实心的结构。
受力特点：外力分布在整个体积上⑵框架结构：结构体由细长的构件组成的结构受力特点：既能承受竖向重力荷载，也能承受水平方向的荷载⑶壳体结构：层状的结构。
受力特点：外力作用在结构体的表面上。
5.组合结构：由两种或两种以上的基本结构类型组合而成。
e.g.埃菲尔铁塔6.结构的稳定性是指结构在荷载的作用下维持其原有平衡状态的能力。
★荷载：外力7.影响结构稳定性的因素：⑴重心位置的高低如果重心所在点的垂线落在结构底面的范围内，就是稳定的，不会出现倾倒。
⑵结构与地面接触所形成的支撑面的大小支撑面越大稳定性越好⑶结构的形状三角形构成稳定的几何结构。
★物体在静止状态与运动状态下稳定性的条件也不相同。
8.注意物体在静止状态下和运动状态下的稳定性也是不同的9.人们可以利用不稳定的结构实现某些功能e.g.地动仪e.g.将啤酒瓶倒置在地上，利用它来感知地震现象10.结构的强度是指结构具有的抵抗被外力破坏的能力。
11.内力：⑴当构件受到外力作用时，内部各质点之间的相互作用发生改变，产生一种抵抗外力与形变的力，称之为内力。
⑵内力反映了材料抵抗外力破坏的能力。
12.应力⑴应力就是构件的单位横截面积上所产生的内力。
应力=F/S⑵可以作为表示结构构件强度的基本指标。
13.影响结构强度的主要因素⑴结构的形状⑵结构的材料⑶结构的连接①铰连接：被连接的构件在连接处不能相对移动，但可以相对转动②刚连接：被连接的构件在连接处既不能相对移动，也不能相对转动。
优品课件之高二通用技术《结构与设计》知识点归纳
高二通用技术《结构与设计》知识点归纳高二通用技术《结构与设计》知识点归纳、常见结构的认识1、结构的涵义（A级了解 P2）（1）涵义：事物的各个组成部分之间特定的有序搭配和排列。
（2）本质（功能）：承受力和抵抗变形。
2、实体结构（A级了解 P8）一般是实心的，特点是外力分布在整个体积中，能够随比较大的力。
比如长城、三峡大坝、锤子、厨房中的菜板子等等。
3、框架结构（A级了解 P9）框架结构形态比较简单，主要由细长的构件组成，特点是支撑空间而不充满空间，主要承受水平或垂直方向的力。
比如窗户、自行车、艾菲尔铁塔、桌子、书橱等等。
4、壳体结构（A级了解 P9）壳体结构是指层状的结构，能够巧妙地将外力分散到整个表面。
比如鸡蛋、核桃、瓜子、头盔、锅碗瓢盆都是壳体结构的。
二、稳固结构的探析1、结构稳定性是指结构在负载的作用下维持其原有平衡状态的能力。
（B级理解 P12）2、影响结构稳定性的主要因素有重心位置的高低、结构与地面接触所形成的支撑面的大小和结构的形状等。
（B级3、结构的强度指结构具有的的抵抗力被外力破坏的能力（B级理解P17）4、影响结构强度的主要因素：结构的形状、使用的材料、构件之间的连接等因素有密切的关系。
（B级理解 P17）5、连接方式：绞连接（轮子、轴承、风扇、人体四肢与躯干等等）、刚连接（建筑物的各个部分之间等等）。
（B级理解 P19）三、简单结构的设计1、结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足设计规范，满足使用者的基本需要2015地质版高二通用技术会考知识点总结二2015地质版高二通用技术会考知识点总结二。
2、学习结构设计应考虑的主要因素（B级理解 P24）四、赏析结构设计作品，可从技术与文化两个角度进行。
（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和（A级了解 P30）表现力、材料使用的合理性，工艺制造的精湛程度等。
（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。
高中《通用技术》广东版必修二复习讲义资料
步骤：确定结构设计方案———绘制简单结构设计草 图———做出模型或原型
第一章（结构与设计）知识点
铰连接是指被连接的构件在连接处不能相对移动，但可 相对转动。如门与门框的连接；
刚连接是指被连接的构件在连接处既不能相对移动，也 不能相对转动，具体有榫接、胶接、焊接等，如固定铁床架 的连接。
第一章（结构与设计）知识点
三、结构的设计：
结构设计应以一种或几种功能的实现为基本目标，应 满足设计规范，满足使用者的基本需要。
素。生产活动中的流程设计的基本因素主要有材料、工艺、 设备、人员、资金和环境等。不同行业的流程设计中考虑 的基本因素各有差异。
第二章（流程与设计）知识点
3、流程设计的步骤：
①首先要明确设计的目的和任务，明确流程所应遵循的 内在变化规律。
②要分析现有材料、设备、资金、人员、工艺和环境等 因素。
③列出流程涉及的主要事项，并进行初步的排列。 ④分析各事项（步骤）之间的先后顺序，合理地安排流 程的时序和环节。 ⑤选择一个合适的表达方式画出流程图，对于有严格时 间的时序，要标注时间。
第二章（流程与设计）知识点
一、流程的涵义：
1、流程的概念：流程是一项活动或一系列连续有规律的 事项或行为进行的程序。任何流程都反映了一定的时序， 体现出一定的环节。 ⑴ 环节：活动或事件在其发展的过程中，依据某种特征或 方式，可将该过程分解为若干个小过程，称这些小过程为 环节。 （2）时序：过程的经历中，各环节按照一定的时间顺序 先后出现、完成。这种时间顺序关系，称为时序。
通用技术第二册知识点
第一单元结构与设计
第一节常见结构的认识一无处不在的结构
二结构与力
三结构的类型
第二节稳固结构的探析一结构与稳定性
二结构与强度
三结构与功能
第三节简单结构的设计一结构设计应考虑的主要因素
二简单结构的设计案例
第四节经典结构的欣赏
第二单元流程与设计
第一节生活和生产中的流程一认识流程
二生活与流程
三生产与流程
第二节流程的设计一流程设计应考虑的基本因素
二流程设计的步骤
三流程设计举例
第三节流程的优化一流程优化的内容
二流程优化的条件
第三单元系统与设计
第一节系统的结构一什么是系统
二系统的类型
三系统的基本特性
第二节系统的分析一系统分析及其一般系统
二系统的优化
第三节系统的设计一系统的设计
二简单系统的设计的实现
第四单元控制与设计
第一节控制的手段与应用一控制的手段
二控制的应用
第二节控制系统的工作过程与方式一控制系统
二开环控制系统
三闭环控制系统
第三节闭环控制系统的干扰与反馈一干扰因素
二反馈
三功能模拟方法
四黑箱方法
第四节控制系统的设计与实施一控制系统设计的一般过程
二控制系统的设计与实施案例。
高中通用技术(知识点及设计方案(word文档物超所值)
第一单元（结构与设计）知识点一、结构的涵义：1、结构的概念：结构是指事物的各个组成部分之间的有序搭配和排列，结构多种多样且决定着事物存在的性质及功能。
自然界形形色色的结构给了人们无限的创造灵感和启示（例苍耳子、飞机、导弹跟踪系统等）。
2、结构的分类：根据物体的结构形态，通常将结构分为实体结构、框架结构和壳体结构三种基本类型。
实体结构是指结构体本身是实心的结构。
它的受力特点是，外力分布在整个体积中，如实心墙、大坝等；框架结构是指结构体由细长的构件组成的结构。
其特点是，支撑空间而不充满空间，如铁架塔、建筑用脚手架，厂房的框架等；壳体结构是指层状的结构。
它的受力特点是，外力分散作用在结构体的表面上，如摩托车手的头盔、飞机的外壳、贝壳等。
生活中很多物体的结构是由两种或两种以上的基本结构类型组合而成，称为组合结构，如埃菲尔铁塔等。
二、结构的分析：1、承受应力：从力学角度来说，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。
当一个结构受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵抗的力，称为内力。
应力是构件的单位横截面上所产生的内力，当应力达到某一极限（容许应力）时，结构就会遭到破坏。
用公式表示为Ơ=F/S，其中F是内力，S是受力面积，Ơ是应力。
构件的受力形式多种多样，基本受力形式有拉力、压力、剪切力、扭转力和弯曲力，很多情况下，构件可能同时受到几种不同形式的力的作用。
（结构的受力分析）2、结构的稳定性：结构的稳定性是结构在负载的作用下维持其原有平衡状态的能力。
它是结构的重要性质之一。
影响结构稳定性的因素有多种，主要有重心位置的高低、结构与地面接触所形成的支撑面积的大小和结构的形状、材料等。
对于一个结构而言，如果重心所在点的垂线落在结构底面的范围内，就是稳定的，不会出现倾倒。
3、结构的强度：结构的强度是指结构具有的抵抗被外力破坏的能力。
结构的强度与结构的形状、使用的材料、构件之间的连接方式等因素有密切的关系。
高二通用技术《技术与设计》知识点-新人教版
名校联盟]陕西省澄城县寺前中学高二通用技术《技术与设计》知识点新人教版1、结构：（1）结构的含义①从力学角度讲：结构是指可承受一定应力的物体形态，结构可以抵抗能引起形状和大小改变的力。
②从理解上讲，结构普遍存在于自然界和人类创造的物体中，不能用某一具体的物体来描述。
③从广义的上讲:结构是指各个组成部分之间的搭配和排列。
结构决定物体的性质和形态。
（2）两个概念①构件(member)：工程中把组成结构的部件和零件称为构件。
②变形(deformation)：工程中把结构的形状和大小的改变称为变形，又叫形变。
（3）五种不同的力：①拉力、②压力、③扭曲力、④弯曲力、⑤剪切力。
（4）结构的分类及其特点：①实体结构：利用自身来承受自身的荷载，主要承受压力。
②框架结构：通过条状物的连接来承受荷载，既可承受压力又能够承受拉力。
③壳形结构：通过壳形来传递力和承受荷载，特别是当壳顶受到压力时，它能将力均匀扩散。
2、结构的稳定性：结构在载荷的作用下维持其原有的平衡形式的能力。
决定结构稳定性的因素：结构的稳定性与几何形状、支撑面积的大小和重心位置密切相关。
一个结构要稳定，它的几何形状科学、支撑面积大和重心位置低。
3、结构的强度：构件和材料具有的抵抗破坏的能力。
结构的强度是通过构件和材料来体现的。
构件的强度与构件的横截面积、材料和材料的形状有关。
（1）应力①内力：构件在外力的作用下会变形，同时构件内部各质点之间的相互作用力发生改变，这种作用力的改变称为内力。
内力是构件由于要抵抗外力的破坏而产生的力。
强度越大，构件能承载的外力就越大，构件能产生的内力就越大。
③应力：构件单位面积所受的内力称为构件的应力。
用符号σ表示。
a.计算公式：Nσ=，其中N表示内力，A表示横截面积。
Ab.单位：帕（Pa）。
c.应力与压强：应力是属于压强。
指单位面积上受到的力的大小；应力具体指构件横截面上受到内力产生的作用效果。
d.常见的应力：正应力或反应力,与截面垂直的应力; 剪应力或切应力,与截面相切的应力。
高二上通用技术知识考点总结
通用技术知识总结第一单元结构与设计1.结构定义：（广义）结构是指事物的各个组成部分之间的有序搭配和排列。
P2（力学）结构是指可以承受一定力的框架结构。
P42.构件受力和变形将构件分为受拉、受压、受剪切、受弯曲、受扭曲五种基本形式。
（要会辨认）P53.结构类型：（用来辨别、判断结构类型）P8（1）实体结构：本身是实体的，外力分布在整个体积中，如大坝。
（2）框架结构：由细长的构件组成，既能承受重力载荷，又能承受水平方向的载荷，如脚手架。
（3）壳体结构：层状结构，外力作用在结构表面，如头盔。
（4）网状结构：【书上没写，排除法判断好了】。
4.影响结构稳定性的主要因素：（选择考，大题评析物体）P11重心的位置、结构与低地面接触形成的支撑面（不是接触面）大小、结构形状等。
5.结构强度：（选择考定义，计算题，大题评析物体）P17应力是单位横截面积上所产生的内力：σ=F/S，F内力，S受力面积，σ应力。
结构强度与结构的形状、使用的材料、构件之间的连接方式有着密切关系。
6.链接方式：（选择题判断，大题评析物品也可答）P19铰连接：被连接的构件在连接处不能相对移动，但可以相对转动。
如门和门框，窗户和窗框，剪刀。
刚连接：被连接构件在连接处既不能相对移动也不能相对转动。
焊接、榫接、胶接如门框和合页。
7.结构设计应考虑的因素（分析、设计题）P24 P25安全性、适用性、耐久性、经济因素等。
第二单元流程与设计1.时序：步骤按一定顺序进行，这种时间上的先后顺序称为时序。
程序框图用箭头表示，文字用数字表示。
时序的不可颠倒性（大题可能考）P38环节：程序框图用方框表示。
P402.流程的表示方法：程序框图、文字、表格、图示等P423.流程的设计：（大题分析）P50 P51设计目标：提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平。
考虑因素：材料、工艺、设备、人员、资金和环境。
4.流程优化：涉及工期、工艺、成本、质量等（选择题）P54注：1、本总结根据前两年试卷及皮哥上课所画重点从书上搬来的，仅供参考。
通用技术必修2第一章结构与设计课件
2.支撑面的大小
补充一点 你知道吗？
D C
接触面：A B
物体与地面接触形成的面。
为什么长凳的支撑脚
支要撑做面成往：外倾斜？
物体与地面接触形成支撑点的连线 构成的面。
通用技术必修2第一章结构与设计
3.结构形状
如图，为A字形梯。
试分析：A字形梯载人时能 稳定的原因。
【析】1.从重心角度考虑： 哪个的重心？ 能用重心高低解释吗？ 重心落在哪个范围内？
A．国家大剧院
B．长城
C．大坝
D．高压输电线铁塔
壳体结构
实心结构
通用技术必修2第一章结构与设计
框架结构
二、探究结构
探究结构：结构的强度
结构的强度：是指结构具有的抵抗被外力破 坏的能力。
No Image
通用技术必修2第一章结构与设计
1.结构的形状 三角形是框架结构 最基本的形状之一，它结实、 稳定，所用材料最少。
学习目标
1．了解结构的涵义，能从力学的角度理解结构的概 念和一般分类；
2．能结合1--2种简单的结构案例，分析结构 是如何承受应力的；
3．能通过技术试验分析影响结构的强度和稳定性的 因素，并写出试验报告；
4.能确定一个简单对象进行结构设计，并绘 制设计图纸，做出模型或原型；
5．能从技术和文化的角度欣赏并评价典型结构设计
通用技术必修2第一章结构与设计
2.结构的材料
常见材料：
塑料
木材 通用技术必修2第一章结构与设计
钢材
3.构件的连接方式
连接方式
铰连接：构件在连接
处不能相对移动，但可
相对转动。
补
刚连接：构件在连接处
充 一
既不能相对移动，也不能 点
高二通用技术 结构与设计复习纲要
结构与设计复习纲要一、常见结构的认识1无处不在的结构世界上任何事物都存在结构,结构多种多样且决定着事物存在的性质。
结构（tructure）：是指事物的各个组成部分之间的有序搭配和排列。
通过对自然界中形形色色的结构的分析和研究，给了人们无限的创造灵感和启示。
2结构与力从力学角度来说, 结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。
每个物体都有它的特定的架构形态，这种架构形态体现着它的结构。
一个复杂的结构有许多不同的部分组成，这些组成部分通常成为构件。
物理学与通用技术研究力的角度不同,物理学往往研究外力,把物体当质点,哪怕是地球,在研究它绕太阳转动时,仍把它当作质点。
而技术学则关注一个物体内部受力情况。
当一个结构受到外力作用时,内部各质点之间的相互作用会发生改变，产生一种抵抗的力，称为内力。
应力是构件的单位横截面上所产生的内力。
当应力达到某一极限值时，结构就会遭到破坏。
用公式表示应力为：σ=F/，其中F是内力，S是受力面积，σ是应力。
构件的基本受力形式：拉力、压力、剪切力、扭转力和弯曲力。
拉力物体所承受的拉拽力压力挤压物体的力剪切力两个距离很近 ,大小相等,方向相反,且作用于同一物体上的平行力扭转力反方向向物体两端均匀施力 ,使物体发生扭转形变的力弯曲力作用于物体 ,使它产生弯曲的力３结构的类型：实体结构、框架结构、壳体结构实体结构：结构体本身是实心的。
它的受力特点是：外力分布在整个体积中，如实心墙，大坝。
框架结构：结构体由细长的构件组成的结构。
受力特点：支撑空间而不充满空间。
如铁架塔，建筑用脚手架，厂房的框架。
壳体结构：通常是指层状的结构。
受力特点是：外力作用在结构体的表面上，如摩托车手的头盔，飞机的外壳，贝壳。
二、稳定结构的探析1结构与稳定性（1）结构的稳定性：是指结构在负载的作用下维持其原有平衡状态的能力。
例如：台风过后，东倒西歪的广告牌或标牌；因货物堆得过高而弯道处返倒的三轮车；路边倒地的自行车等。
(完整版)通用技术-结构与设计
有效保护人的头部，是因为
（ C）
A、合格头盔制作优良，戴在头部空隙小，与头部形成一个整
体，是一个坚固的实体结构
B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用。
C、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护
头部
D、合格的头盔视野清晰，可以帮助车主避免交通事故的发生
11、材质相同，截面粗细不同的两个杆件，在相同的拉力 作用下，遭受破坏的程度不一样，细截面的杆件先被破坏， 原因是（ ）D
辐条与钢圈之间属于__刚____连接
2020/2/28
在自行车各部件之间的连接中
三角架属于__刚___连接；
2020/2/28
问题：我们来看一下A形铝梯各构件之间采用的 连接方式是什么？为什么采用这样的连接方式。
答：A形梯两侧立边与横 档之间采用焊接的方式。 这样就使构件在连接处既 不能相对移动，又不能相 对转动，即可以传递力， 也可以传递力矩。
焊接：利用连接件之间的金属分子在高温下互相渗 透而结合成整体的一种金属结构构件连接方法。
（一）铰连接：被连接的构件在连接处不能相
对移动，可以相对转动。
在自行车各部件之间的连接中
刚 辐条与钢圈之间属于______连接
铰 刹车连杆之间属于_____连接
刚 三角架属于_____连接
在自行车各部件之间的连接中
总之：这样做的好处是保证结构和构件 的形状稳定，还能增强结构的强度，使他 足以支持自身质量及荷载。
A形梯的两面铰结点处采 用螺栓接的方式，这样做 就使构件在被连接处不能 相对移动，但可以相对转 动，即可以传递力，但不 能传递力矩。
小结
一、结构强度的概念：结构具有的抵抗被外力破坏的能力。 二、影响结构强度的因素
通用技术结构与设计知识点
通用技术结构与设计知识点通用技术结构与设计是一项涉及各行各业的综合性技术，它包括了各个领域的技术知识和设计原理。
本文将介绍通用技术结构与设计的几个重要知识点。
一、技术结构的概念和作用技术结构是指将各种技术要素有机组合在一起，形成一个具有一定功能的整体。
它是通用技术结构与设计的基础，对于技术的完善和发展至关重要。
技术结构的作用主要有以下几个方面：1. 提供技术支撑：技术结构可以为项目、产品或系统的开发提供技术支持，使其能够实现预期的功能。
2. 优化资源配置：技术结构通过合理配置资源，提高资源利用效率，并实现资源的最优配置。
3. 提高生产效率：通过科学的技术结构设计，可以使生产流程更加规范化和自动化，提高生产效率。
4. 降低成本：合理的技术结构设计可以降低生产过程中的成本，提高产品的经济性。
二、技术结构设计的原则和方法1. 一致性原则：技术结构中的各个组成部分之间应具有一致性，即相互协调、相互适应，以达到整体性能的最优化。
2. 层次性原则：技术结构可以采用层次结构设计，将复杂系统划分为若干层次，从而使其更易于理解、设计和维护。
3. 模块化原则：技术结构应采用模块化设计，将复杂的系统拆分为可重用的模块，提高开发效率和质量。
4. 可扩展性原则：技术结构应具备可扩展性，能够在未来的发展和需求变化中进行扩展和升级。
技术结构的设计方法主要包括需求分析、功能分解、模块化设计等。
通过分析需求和功能，将复杂的系统分解为若干个相对独立的模块，从而实现技术结构的设计。
三、设计原型和规范设计原型是通用技术结构与设计的重要组成部分，它可以用来验证设计的可行性和有效性。
设计原型可以通过物理模型、虚拟模型或综合模型来实现。
设计原型的制作和测试，可以为后续的设计提供重要的参考。
设计规范是通用技术结构与设计的重要依据，它规定了设计的要求和标准。
设计规范包括了设计的技术要求、安全要求、性能要求等。
设计师必须按照设计规范来进行设计，以确保设计的质量和可行性。
通用技术 必修2 第一章 结构及其设计 第一节 认识结构
认识结构与力
构件 在工程中，将组成各类结构的部件和零件称为构件。
立即行动
根据组成椅子的构件及构件的含义，分析图1—12钢结构雨棚的构件有哪些，这些
构件的功能是什么，并填入表1—1中。
表1—1 钢结构雨棚的构件分析
钢结构雨棚的构件 “Y”形支柱
构件两端承受方向相反的均匀的力，使它发生扭转形变
结构的分类
结构的类型：实体结构、框架结构、壳体结构。 实体结构
特点：结构体本身 外力分布在整个体积中
结构的分类
壳体结构
特点：层状 外力作用在结构体的表面上
框架结构
特点：结构体由细长的构件组成 既能承受竖向重力荷载， 也能承受水平方向的荷载。
课堂小结
横梁 椽条 棚顶盖
功能
撑起横梁 承托椽条 承托棚顶盖 承接雨水和遮光
认识结构与力
构件的基本形式
拉伸变形、挤压变形、剪切变形、弯曲变形、扭曲变形
马上行动
请连线
拉伸变形
构件承受使之产生弯曲的力
挤压变形
构件承受两个距离很近、大小相等、方向相反的平行力
剪切变形
构件承受使之被挤压的力
扭曲变形
构件承受拉拽力
弯曲变形
认识结构
1、什么是结构？
结构是指事物的各个组，将组成各类结构的部件和零件称为构件。
3、结构的分类
实体结构、框架结构、壳体结构
补充习题
1、下列关于物体的结构类型分类的说法中,错误的是（B）
A.栅栏属于框架结构
B.大坝属于框架结构
C.乌龟外壳属于壳体结构
4、某个物体的结构是由细长的构件组成,特点是支撑空间而不充满空间。其所属的结构
通用技术(必修2)知识点汇总
通用技术（必修2）知识点汇总第一章：结构与设计1、结构的分类：实体结构、壳体结构、框架结构。
2、三个因素：①、影响结构稳定性的因素：主要是重心位置的高低、结构与地面接触所形成的支撑面的大小、结构的形状等。
②、影响结构强度的主要因素：结构的材料、材料的形状、构件之间的连接方式等因素有关。
③、结构设计应考虑的主要因素有：符合使用者对设计对象的稳定性和强度的要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命。
3、五个概念：①、结构：是指可承受一定应力的架构形态，结构可以抵抗能引起形状和大小改变的力。
（广义上：结构是指事物的各个组成部分之间的有序搭配和排列。
）②、内力：当构件受到外力作用时，内部各质点之间的相互作用会发生改变．产生一种抵抗的力，称为内力。
③、强度：是指结构具有的抵抗被外力破坏的能力。
④、应力：构件单位截面面积所受的内力称为构件的应力。
应力＝内力／横截面积⑤、结构的稳定性：是指结构在外力的作用下维持其原有平衡状态的能力。
4、五个力：拉力：物体所受的拉拽力。
压力：挤压物体的力。
弯曲力：作用于物体，使它产生弯曲的力。
扭曲力：反方向向物体两端均匀施力，使物体发生扭转形变的力。
剪切力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行力。
第二章：流程与设计1、五个概念：①、流程：是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定的结果的实现。
②、工作流程：反映了完成一件事情，一项任务而进行的一系列有序的工作或活动的全过程。
③、工艺流程：反映了从原料投入到成品产出，通过一系列工艺或加工环节，顺利地进行生产或制造某种产品的全过程。
④、环节：是具体的处理或加工内容和所需的技术或工艺要求，并对应着相应的设备、装置和过程。
用“”表示。
⑤、时序：是生产和制造过程的反映。
用“”表示。
2、流程描述的方式：文字、流程图3、工作流程设计中应考虑的因素：工作效率、工作质量、工作规范。
高二通用技术 第1-2章考点和知识点教案
结构设计1-111.结构定义〔广义〕事物的各个组成部分之间的有序搭配和排列。
2.事物的结构决定着事物存在的性质。
3.自然界中形形色色的结构的分析和研究, 给了人们无限的创造灵感和启示。
人们将其成果应用到技术领域, 更好地服务于人类。
4.技术领域，产品的结构影响他们的性质和功能。
合理结构是事物存在的基础。
5.社会领域结构，文章结构影响表达与质量，人员结构关乎运行与效率。
1-121. 从力学角度来说, 结构是指可承受一定力的架构形态, 它可以抵抗能引起形状和大小改变的力。
2. 组成复杂结构的组成部分通常称为构件。
3. 抵抗结构受外力作用的内部抵抗力称为内力，单位横截面积的内力称为内应力，当内应力超出极限时，结构遭到破坏。
4. 结构受力基本形式：拉力、压力、剪切力、弯曲力、扭转力。
构件可能同时承受几种不同形式的力的作用。
1-131. 实体结构〔结构本身是实心〕受力特点是外力分布在整个体积中。
2. 框架结构〔由细长构件组成〕特点是支撑空间而不充满空间。
3. 壳体结构〔层状结构〕受力特点是在外力作用在结构体的表面上。
1-211. 结构的稳定性：结构在负载的作用下维持其原有平衡状态的能力。
2. 影响结构稳定性的主要因素有中心位置的高低、结构与地面接触错形成的支撑面的大小、结构的形状。
1-221. 结构的强度：结构具有的抵抗破坏的能力。
2. 影响结构强度的主要因素：结构的形状、使用的材料、构件之间的连接方式〔铰连接、刚连接〕。
1-231、结构不仅是事物存在的一种形式，而且对事物的功能和作用产生着直接的影响，结构的改变可能导致功能的变化。
考点：能够分析简单结构如何承受应力，能够分析简单结构稳定性因素及解决方法并提出改进意见。
流程设计2-11．流程：一项活动的一系列连续有规律的事项或活动的进程。
2．时序：活动步骤在时间上的先后顺序〔有的时序能颠倒，有的时序不能颠倒的〕。
3．环节：我们把生产或活动过程的假设干阶段或小的过程称为环节4. 流程图表达流程，流程图的形式多样有方框箭头表达、文字表达、表格表达、图示表达、程序流程图等5．生活中合理流程可以指导我们正确做事，提高工作、学习效率，使我们的生活变得有序、合理，为我们安全提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二通用技术《结构与设计》知识点归纳
高二通用技术《结构与设计》知识点归纳
、常见结构的认识
1、结构的涵义（A级了解 P2）
（1）涵义：事物的各个组成部分之间特定的有序搭配和排列。
（2）本质（功能）：承受力和抵抗变形。
2、实体结构（A级了解 P8）
一般是实心的，特点是外力分布在整个体积中，能够随比较大的力。
比如长城、三峡大坝、锤子、厨房中的菜板子等等。
3、框架结构（A级了解 P9）
框架结构形态比较简单，主要由细长的构件组成，特点是支撑空间而不充满空间，主要承受水平或垂直方向的力。
比如窗户、自行车、艾菲尔铁塔、桌子、书橱等等。
4、壳体结构（A级了解 P9）
壳体结构是指层状的结构，能够巧妙地将外力分散到整个表面。
比如鸡蛋、核桃、瓜子、头盔、锅碗瓢盆都是壳体结构的。
二、稳固结构的探析
1、结构稳定性是指结构在负载的作用下维持其原有平衡状态的能力。
（B级理解 P12）
2、影响结构稳定性的主要因素有重心位置的高低、结构与地面接触所形成的支撑面的大小和结构的形状等。
（B级
3、结构的强度指结构具有的的抵抗力被外力破坏的能力（B级理解P17）
4、影响结构强度的主要因素：结构的形状、使用的材料、构件之间的连接等因素有密切的关系。
（B级理解 P17）
5、连接方式：绞连接（轮子、轴承、风扇、人体四肢与躯干等等）、刚连接（建筑物的各个部分之间等等）。
（B级理解 P19）
三、简单结构的设计
1、结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足设计规范，满足使用者的基本需要2015地质版高二通用技术会考知识点总结二2015地质版高二通用技术会考知识点总结二。
2、学习结构设计应考虑的主要因素（B级理解 P24）
四、赏析结构设计作品，可从技术与文化两个角度进行。
（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和
（A级了解 P30）表现力、材料使用的合理性，工艺制造的精湛程度等。
（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。
（A级了解 P30）。
