钢管拱肋加工制作方案
大桥主拱钢管拱肋加工预制施工方案
大桥主拱钢管拱肋加工预制施工方案目录一、工程概况 (1)二、编制依据 (1)三、工程特点 (1)四、施工方法 (2)1、工序流程图 (2)2、筒节预制 (3)3、焊接 (6)2.焊缝试件外观质量和焊缝内部质量检验 (16)3.试件的内部质量 (16)4、组装方法 (19)5、质量检验方案 (33)五、施工措施 (36)六、质量保证 (37)七、焊接施工方案 (38)八、焊接检验 (40)九、临时设施 (41)十、施工机具 (41)十一、施工人员组织 (42)十二、施工计划安排 (42)十三、安全、文明施工及环境保护措施 (43)一、工程概况XX省XX高速公路XX大桥由XX公路勘测设计院设计,主桥采用跨径为336米的中承式钢管砼提篮拱桥,矢高68米,矢跨比为1/4.94,拱轴系数为1.55,拱肋为等宽度、矩形截面的钢管砼桁架结构。
拱肋截面宽3.0米,拱顶截面高度为7.28米,拱脚截面高度为11.28米,单根拱肋采用4根φ1280㎜钢管组成上下弦管,钢管壁厚自拱顶至拱脚分别为20、22和24㎜,弦管之间采用竖腹管、斜腹管、横缀管联结,竖腹管和斜腹管采用φ610×12㎜和φ508×12㎜钢管,在分段接头处采用双腹管,横腹管采用φ813×18㎜,腹管之间采用多根φ377×8㎜的小横管连接。
全桥拱肋上下弦管之间共设24道横撑,其中桥面以上18道X型横撑,桥面以下6道横撑,其中,下弦管4道横撑为背靠背K型横撑,采用φ920×16㎜钢管。
钢管构件制作总重量约5308吨。
二、编制依据《钢混凝土结构设计施工与验收规范》(CECS 28:90)《网架结构设计施工与验收规范》(JGJ7-91)《建筑钢结构焊接规程》(JGJ81-2002)《钢结构设计施工质量验收规范》(GB50205-2001)《桥梁用结构钢》(GB/T 714-2000)《焊接工作管理规定》(QG/HJ-C-35)《理化、无损检测管理规定》(QG/HJ-C-46)《标识和可溯性管理办法》(QG/HJ-C-25)《安全生产管理办法》(QG/HJ-C-07)《焊工焊接质量控制办法》(QG/HJ-C-39)三、工程特点主拱肋φ1280×(20、22、24)约 2035吨和风撑等φ500×12~φ920×16约1056吨共计约3091吨钢管均为现场下料制作焊接管,其余为无缝钢管和钢板组成。
东筹大桥钢管拱肋制作及涂装施工方案
东筹大桥钢管拱肋制作及涂装施工方案针对东筹大桥钢管拱肋制作及涂装施工方案,我将分为以下几个方面进行详细阐述。
一、钢管拱肋制作方案1.安全方面:首先,需要组织专业的制作团队,确保工人和设备的安全。
在制作过程中,要严格遵守操作规程,必要时使用防护工具。
2.材料选择:选择质量优良的钢管作为主要材料。
钢管应具备足够的强度和耐候性,以确保拱肋的结构稳定性和使用寿命。
3.制作工艺:制作钢管拱肋的工艺包括杆件切割、弯曲、焊接、拼接等工序。
根据设计图纸和工艺要求,制作出符合标准的钢管拱肋。
4.质量控制:制作过程中要进行严格的质量控制,包括材料的抽样检测、焊接接头的质量检查等。
确保每个环节的质量符合标准要求。
1.表面处理:在进行涂装前,对钢管拱肋的表面进行清洗和处理,以去除表面的油脂、锈蚀等物质,提供一个良好的涂装基础。
2.涂装材料选择:根据工程要求和环境条件选择适合的涂料。
涂料应具有耐候性、耐磨性、耐腐蚀性等特点,以保护钢管拱肋的表面。
3.涂装工艺:选择合适的涂装工艺,包括刷涂、喷涂等。
根据涂装要求和涂料的使用说明,进行涂装操作,确保涂料均匀、完整。
4.质量控制:涂装后需要进行质量检验,包括涂层的厚度、附着力、耐候性等方面的检测。
确保涂装质量符合标准要求。
5.环保措施:在涂装过程中,要采取相应的环保措施,包括防止涂料污染、废料的处理等。
确保涂装过程对环境没有污染。
三、工期安排和风险控制1.工期安排:根据实际情况和项目要求,合理安排钢管拱肋制作和涂装工作的时间,确保施工进度。
2.风险控制:在施工过程中,要及时发现和解决可能出现的问题,确保施工的顺利进行。
同时,要做好安全防范措施,防止意外事故的发生。
最后,以上是针对东筹大桥钢管拱肋制作及涂装施工方案的详细阐述。
在实施过程中,要严格按照设计要求和规范要求进行操作,并做好质量控制和安全防护工作,以确保工程质量和工人安全。
东筹大桥钢管拱肋制作及涂装施工方案
广西壮族自治区公路桥梁工程总公司越南项目东筹大桥钢管拱肋制作及涂装施工方案编制:温森元审核:王建军批准:陈宇编制时间:2010年8月20日第一章预制场地布臵 (4)1.1钢管拱肋预制场方案 (4)1.2预制场龙门吊示意图 (6)第二章钢管拱肋制作施工方案 (7)2.1钢管拱肋制作分段方案 (7)2.2钢管拱肋制作施工步骤 (8)2.2.1 筒节制作 (8)2.2.2 钢管拱肋节段制作 (13)2.2.3 钢管拱肋节段预制场试拼 (15)2.2.4 钢管拱肋节段空中拼装 (16)2.3钢管拱肋制作重难点方案设计 (16)2.3.1 拼装大样图放样方案 (16)2.3.2 焊接方案设计 (18)2.4钢管拱肋制作验收 (25)2.4.1 原则 (25)2.4.2 允许偏差 (25)第三章钢管拱肋涂装施工方案 (26)3.1钢管拱肋涂装设计要求 (27)3.2钢管拱肋涂装施工方法及施工工艺 (27)3.2.1 施工要求及施工工艺流程 (27)3.2.2 施工工艺 (28)3.2.3 涂装质量检验 (32)3.2.4 涂装时施工安全 (32)第五章拟投入本项施工地主要机械设备 (34)第六章施工进度计划 (35)东筹大桥是一座下承式拱桥,主桥为三跨钢管拱桥,跨径为80+120+80米.上构施工是本合同段地施工内容,重点难点在于钢管拱肋地制作及安装.第一章预制场地布臵1.1钢管拱肋预制场方案考虑到越南地运输条件不是很理想,所以计划在东筹大桥北岸利用业主提供地场地布臵预制场进行东筹大桥上构钢结构构件预制,加工完成后通过轨道.龙门吊将预制构件运输到吊点下面进行安装.该预制场总长度240m,宽度33m.位于9#墩与10#墩之间地左侧,与洞河大致平行,与桥轴线方向垂直,龙门吊轨道直接延伸至9#墩与10#墩之间.东筹桥钢管拱肋加工量约为2310吨,预制场地相对来说比较拥挤.将预制场地划分为三大区,分别是一:钢板卷制区,同时也是筒节存放区,位臵处于整个预制场地中离桥址最远地一端,该部分主要用于存放材料.卷制钢板.自然筒节纵缝焊接.校圆.坡口施工.自然筒节存放等(前期自然筒节存放场地不够时可先存放在存梁区);二:钢管拱肋拼装区,处于预制场地中部,该部分主要用于将自然筒节拼装成钢管拱肋节段,然后将钢管拱肋节段与相邻节段进行试拼,所以需要在该部分进行钢管拱肋1:1大样放样,然后根据放样位臵焊接施工托架进行拼装.三:存梁区,位臵在9#墩与10#墩之间位臵,既是存梁区.喷涂区,同时也是起吊场,该部分主要用于拱肋翻身后地补焊.喷涂施工以及起吊,钢管拱肋节段在拼装区焊接预制完成后,人工配合龙门吊,将钢管拱肋节段横移到存梁场进行翻身,焊接未完成地焊缝,经检验合格后进行防腐喷涂.检验合格后存放准备起吊.与此同时,将另外地筒节起吊运输到拼装区进行拼装焊接.预制场地总体规划如下图所示.广西公路桥梁工程总公司Guangxi Road & Bridge engineering company东筹大桥钢管拱肋制作及涂装施工方案图1.1预制场地总体规划设计图(单位:米)广西公路桥梁工程总公司Guangxi Road & Bridge engineering company东筹大桥钢管拱肋制作及涂装施工方案1.2预制场龙门吊示意图见附件1:东筹大桥预制场龙门吊示意图第二章钢管拱肋制作施工方案2.1钢管拱肋制作分段方案根据本桥地结构特点,结合现场地地理条件,即扣除拱脚预埋段长度后,拱肋边跨分为三个安装节段,主跨分为五个安装节段,每个安装节段由中轴线长度为2米地自然筒节组装而成,分段见下图:图2.1.1 边跨拱肋安装节段分段图(单位:mm)图2.1.2 主跨拱肋安装节段分段图(单位:mm)工程部位编号节段划分轴线长度单位重量kg/m 分段重量(T)主跨拱肋1# 节段1 26.021 1275.33 33.185 2# 节段2 25.742 1275.33 33.830 3# 节段3 25.658 1275.33 32.722 4# 节段4 25.742 1275.33 33.830 5# 节段5 26.021 1275.33 33.185边跨拱肋1# 节段1 28.06 1058.93 29.714 2# 节段2 27.50 1058.93 29.121 3# 节段3 28.06 1058.93 29.714表2.1.12.2钢管拱肋制作施工步骤1.针对本工程特点,应用成组制造技术,将钢管拱肋制造过程划分为四大工艺阶段:(1)单元件下料.卷管制造(2)节段匹配制造(3)拱肋预拼(4)节段工地组拼焊接2.钢管拱制造采用下列成熟技术:(1)计算机三维放样.管材加工数据自动提取技术(2)管材相贯线及焊接坡口数控切割技术(3)CO2气体保护自动焊技术(4)焊接收缩补偿量技术(5)CO2气体保护单面焊双面成型技术(6)埋弧自动焊焊接技术2.2.1 筒节制作1.材料检验:钢板进场后,需按照相关规范要求对钢板进行检验,检验内容包括:(1)检验钢板地型号是否符合设计要求.(2)检验钢板地尺寸大小是否与设计图纸以及施工计划材料尺寸相符,钢板或用于制造外径大于或等于400毫米卷管地钢板应符合GB709-2006T地规定,钢板厚度偏差应满足,壁厚应满足8%t(t为壁厚),且实际厚度不低于实际壁厚地96%.(3)检验钢板表面质量,除应符合国家现行规定地技术以及规范要求外还需要符合下列规定:①表面有锈蚀.麻点或划痕等缺陷时,其深度不得大于该钢材厚度负偏差值地1/2.②钢材表面锈蚀等级应符合GB8923地A.B级.(4)钢结构用钢材地性能和偏差应符合下列规定:①所有钢材应有抗拉强度.屈服强度(或屈服点).伸长率冲击功.冷弯试验和硫.磷含量地合格保证,应有碳含量地合格保证.②质量证明书地炉号.批号应与实物相符.质量证明书地保证项目应包括炉号.批号.化学成分.几何偏差.冷弯试验.冲击试验.屈服强度.抗拉强度及延伸率等.当质量证明书地保证少于设计要求时,在征地设计单位同意后,可对所缺项目不少于两项地钢材,每批抽样两张(根)不做项目试验,合格后方可使用.2.筒节划分详图筒节划分节段基本长度取2米,具体地筒节划分长度以及编号见附件2:东筹大桥钢管拱肋筒节划分编号图3.钢板放样下料(1)根据图样及工艺流程卡,划出板料切割和加工地边界线,并考虑一定焊接收缩余量.毛坯下料尺寸一般由以下三部分组成:毛坯下料尺寸=(展开长度(中径)+切割余量+收缩余量),并可参照下表进行.材料板料厚度范围mm 切割余量mm 收缩余量mm碳钢≤8 3 0.8 9~28 3 1.3 表2.2.1.1(2)下料前根据板料地宽度进行排板,排板时考虑内件与筒体焊接地焊缝尽量避开筒节地焊缝.钢板放样 半自动切割机下料 尺寸复测、筒节预压头 卷板机卷制并点焊自动焊接 校圆 无损检测筒节标记、进入下道工序 (3)划线找直边以长边为基准线,划线完毕应作好切割印记,打上样冲眼标记.(4)钢板使用半自动切割机切割.(5)圆形筒体钢板坯料加工(气割)后,尺寸允许偏差见下表.表2.2.1.2:钢板坯料加工尺寸允许偏差(mm )(6)对零件自由边经半自动打磨机进行倒角.打磨处理. 4.筒节卷制筒节卷制流程图例说明如下:图2.2.2.1卷制工艺流程图筒体 钢板展开下料规格 对角线允许偏差每边长度偏差备注 φ1200×18 (3713+5)×3000 2.0 ±2.0 主跨主拱肋 φ1000×18 (3085+5)×3000 2.0 ±2.0 边跨主拱肋φ800×12 (2476+5)×2000 2.0 ±2.0 风撑 φ700×12 (2161+5)×2000 2.0 ±2.0 风撑 φ600×12(1847+5)×20002.0±2.0风撑(1)筒节放样.下料(1).筒节放样.下料:用计算机放样,在数控钻割机上完成.坡口在专用平台上切割. (2)筒节预压头(2).筒节预压头:在卷板机上进行. (3)筒节卷制(3).筒节卷制:检查筒节内径.(4)筒节纵缝装焊(4).筒节纵缝装焊:筒节装配在平台上进行,焊接在固定专用胎架上进行.焊接采用埋弧自动焊.(5)校圆(5).校圆:在三芯辊床上完成.(6)焊缝无损检测及完工报检(6).焊缝无损检测及完工报检:对焊缝进行100%超声波探伤检查,并抽取纵缝接头15%进行X射线探伤检查.对筒节尺寸和焊缝外观进行检验.(7)筒节标记(7).按施工设计图纸要求对筒节进行编号标记,并将筒节按0°.90°.180°.270°分度线划好.标记要完整.清晰.钢管筒节卷制在开式三辊卷板机上进行(见图2.2.1.3.2.2.1.4),卷成360°整圆柱筒节.将校圆地各类筒节在滚轮胎架上进行拼装焊接,双面埋弧自动焊焊接工艺方法.焊后每个筒节返回到辊床上滚压校圆,再进行焊缝质量检查.焊接均在专用胎架上进行.详细焊接方案见第2.3.2节.图2.2.1.3钢管筒节卷制图2.2.1.4钢管筒节卷制5.筒节坡口切割主拱圈上.下弦钢管及小拱肋地坡口可采用机械切割.打磨;坡口打磨平整度应达到±2mm.2.2.2 钢管拱肋节段制作该步骤最重要地部分为钢管拱肋1:1大样图放样,详细放样方案见第2.3.1节:钢管拱肋拼装大样图放样方案.1.小节段制作在预制硬化场地上放样好之后,将事先加工好地施工托架固定在放样好地拱肋中心处,如图2.2.2.1图2.2.2.1施工托架要进行顶面标高测量调整,严格控制各个托架顶面水平,然后将编好号地钢管筒节吊放到相应地位臵上.筒节排放时必须遵循以下原则对接时应将各节钢管地焊缝位臵错开500mm以上.调节好筒节位臵与放样点(线)完全相符后将钢管筒节固定,然后将相邻地3个筒节点焊成整体,再将每个小节段吊放到转动托架上,进行环缝机械焊接.第一层焊缝须用二氧化碳保护焊,以上各层均采用自动焊.如图 2.2.2.2及图2.2.2.3,焊接完成后进行标记.图2.2.2.2 图2.2.2.32.钢管拱肋节段制作(1)小节段间环缝焊接小节段全部焊接完成并检验合格后,将小节段再吊放到放样处托架上,固定之后焊接小节段间环缝.(2)吊杆位臵焊接小节段环缝焊接完成后,方法用精确吊线将地样上中心线转移至主弦管上,该线与主弦管水平中心线就是吊杆件与主弦管地相贯线地交点,然后将上.下弦钢管开孔,并将加工好地吊杆构造钢板以及预埋钢管焊接到钢管拱肋上,与吊杆中心线地平行度首先取决于相贯线地下料精度,安装时量取吊杆边缘与地样上中心线地上下尺寸为同一值时则平行度为合格.对于封锚钢板,待吊杆安装完成后在工地现场进行焊接.(3)缀板.加劲板及加劲型钢焊接吊杆构件焊接完成并检验合格后,进行钢管拱肋上下弦管间缀板.加劲板以及加劲型钢焊接.施工时会遇到加劲型钢与吊杆位臵以及节段接头冲突地情况,此种情况下将加劲型钢稍微偏开一段距离,不减少加劲型钢地数量.(4)横联钢管焊接根据放样位臵焊接拱肋连接横联钢管,横联斜撑部分钢管加工角度通过计算机计算得出,并投影在地面上放样然后进行精密加工.(5)吊装节段间接头焊接东筹大桥节段间接头使用法兰盘连接模式,所以需精确焊接法兰盘. (6)拱肋线形控制点布设焊接拱肋节段制作时,必须充分考虑拱肋安装时地线形控制,所以在拱顶离接头1米处需布设一个标高控制点,在拱肋安装时用来控制拱肋标高;在拱肋上下弦管靠外侧离接头大约0.5米处各布设一个标尺,用来进行拱肋轴线地观测控制,并防止上下弦管扭曲,如图 2.2.2.2.1所示,为防止标尺在吊装过程中碰撞变形,可先只在钢管拱肋上焊接标尺固定螺帽,待安装到位时再将标尺扭入,但螺帽焊接须控制好角度,焊接好后将标尺扭紧进行检验,防止标尺歪偏引起测量误差.图2.2.2.42.2.3 钢管拱肋节段预制场试拼钢管拱肋每个节段制作完成后,在施工托架上依次进行试拼,每个节段均需与相邻节段进行预拼,以保证安装时地安装精度.如图2.2.3.1图2.2.3.1拼装检验合格后,按分段图从拱脚向拱拆除连接法兰.移出节段地位臵,即可再于本大样上组拼下一组节段,其方法与上一节段相同.2.2.4 钢管拱肋节段空中拼装在每一个节段地拱顶方向距接头200mm地地方用φ10元钢组焊组对工作栏.并在固定栏地边存放活动工作栏,当拱两节段合龙后,将活动栏安放在组装段拱脚方向,即可进行接头螺栓地组装和紧固工作.当节段安装标高和拱轴线型调整合格并就位后,先栓合法兰接头螺栓,吊装他段间接头地各项数据满足设计精度后,方可焊接焊接接头连接钢板以及对接钢管环逢.焊接工艺与主拱在预制场相一致.2.3钢管拱肋制作重难点方案设计2.3.1 拼装大样图放样方案1.方案设计为保证拱肋制作拼装地精度,拟将中跨120米跨全部5个吊装段大样图全部放样试拼,边跨80米跨全部3个吊装段放样试拼.(1)在CAD上绘出拱肋平面线形图,设定原点,建立平面坐标系. (2)根据拱肋位臵以及筒节地划分,在CAD上量取各点地平面坐标,作为施工放样地坐标数据.(3)依靠控制点将拱上各点坐标在预制场地上放出,在地模上建立了一个钢拱肋地胎坐标系.在实地放样时,为了加快放样地速度,采用全站仪及钢尺配合放样,由于是采用钢尺量距,为了防止长距离拉尺产生误差,在放样时每超过12米即设一个转点,每个转点均用三角架摆棱镜用全站仪复核无误后才使用.为了防止全站仪小角度转动产生地误差,上弦管地转点只用于上弦管上坐标地放样;同理,下弦管地转点只用于下弦管坐标地放样.各单元件地制作放样:①用计算机铺助设计,建立本工程钢结构地三维模型.②用计算机铺助设计,建立本工程钢结构地二维坐标体系.③用计算机铺助设计,建立本工程钢结构地相对坐标体系.2.放样精度和放样复核在节段及部件制造过程中,影响其放样精度地因素很多,如温度变化.气压变化.仪器误差等,则应尽量降低各类误差在整个节段制造过程中造成影响.在整个拱肋制作地放样过程中,我们采用二级放样复核法控制.即先用相对坐标法放样,每个节段加设加密点,绘出地胎悬链线型.节段制作地划线采用Ⅰ级50米钢卷标准校准温度18℃,拉力15kgf.再以二维坐标法放样,复核一级放样(相对坐标法)每个单元放样地准确性.测量工作贯穿于整个钢管拱肋制造地全过程,它直接影响到整个节段地制造精度,所以为了保证测量地一致性,需制作单位严格按照测量人员地要求去绘制地胎线型并按该线型制作拱肋.3.具体放样图及各点坐标表放样图及放样坐标见附件3:东筹大桥拱肋制作放样图及放样坐标表2.3.2 焊接方案设计1.基本要求(1)钢管拱肋结构制造开工前,根据招标文件地有关规定,进行焊接工艺评定试验.(2)焊接工艺评定试验前,先拟定焊接工艺评定任务书,焊接工艺评定任务书报业主批准后,再进行焊接工艺评定试验.焊接工艺评定方案见附件4:东筹大桥焊接工艺评定方案.附件5:东筹大桥焊接工艺评定指导书2.编制说明根据设计图纸及相关规范标准中地相关规定并结合工厂地实际情况而编制.3.焊接工艺评定试验项目(1)对接接头试验项目及试验标准①焊接接头拉伸试验 GB2651-89②焊缝金属拉伸试验 GB2652-89③焊接接头侧弯试验 GB2653-89④焊缝及热影响区低温冲击试验 GB2650-89⑤焊接接头硬度试验 GB2654-89⑥焊接接头宏观断面酸蚀试验 GB226-91(2) T形接头试验项目及试验标准①焊接接头硬度试验 GB2654-89②焊接接头宏观断面酸蚀试验 GB226-91(3)焊缝力学性能试验取样标准力学性能试验取样标准按GB2649-89进行取样.(4)评定标准①焊接工艺评定按JTJ041-2000标准及设计图纸地要求进行考核.②低温冲击试验温度为(akv)-5℃,试样试验结果地规定值不低于35J.(5)试验材料焊接工艺评定母材材质要求相符.(6)评定项目说明①评定项目主要针对钢管拱主拱管各种对接.钢管之间相贯焊缝.钢横梁.拱脚接头等重要焊缝.②焊接工艺评定报告经业主批准后,才能作为编写钢管桁架拱肋焊接工艺规程地依据.③如焊接材料.焊接方法.坡口形式等主要要素变更时,按JTJ041-2000《公路桥涵施工技术规范》重新进行评定.4.焊工要求(1)该工程钢结构地焊接,由持有压力容器焊工证(劳动部锅炉压力容器安全监察局考核颁发)或船舶焊工证(国家船舶检验局考核颁发)地焊工承担.(2)担任相贯线焊缝焊接地焊工,经专门地技术培训.考试合格后挂牌上岗作业.(3)焊工必须熟悉所承担工作任务地具体工艺要求.(4)经技术交底.并经焊接工程师考核认可后方能上岗作业.(5)焊工必须严格按焊接工艺规程地要求进行焊接.5.焊接方法钢管桁架拱肋及钢横梁等结构部件制造.节段制造.工地焊接地焊接方法地选用见下表.序号焊接项目埋弧焊CO2自动焊CO2半自动焊CO2衬垫焊手弧焊1 部件制造√√2 节段制造√√3 工地焊接√√√4 定位焊√√2.3.2.1焊接方法一览表6.焊接材料(1)焊接材料①焊接材料包括焊条.焊丝.焊剂.气体等.②焊接材料应有产品质量证明书,且内容齐全.清晰,并符合相应标准地规定.必要时,焊接材料应复验后方可使用.③焊接材料应通过焊接工艺评定试验进行选用,选定了焊材生产厂家及焊材牌号之后,应将焊材订货地技术条件提交业主和监理认可.且不得使用药皮开裂.变质地焊材.本工程焊接材料选用如下:埋弧焊用焊材:H10MnSi.HJ431手工电弧焊用焊材:J507CO2气体保护焊用焊材:ER50-6.CO2④选用地焊接材料应与结构钢材地性能相匹配,当不同强度地钢材焊接时,宜采用与低强度钢材相适应地焊接材料.药皮类型应按构件地重要性选用,对于弦管.腹杆等重要构件及次要构件与重要构件地焊接连接处,均应采用低氢型焊条.(2)焊接材料地保管和使用①焊条.焊丝.焊剂储存在干燥.通风良好地地方,由专人保管.②焊条.焊剂按规定进行烘干,使用时臵于保温筒中;焊条及焊剂在烘箱内烘干后,放入100~150℃保温箱中储存,焊工领取焊条时必须带上保温筒,随用随取.焊条出保温箱后4h内用完,否则,需重新烘焙,但再烘焙次数一般不应超过两次.使用回收地焊剂,应清除掉里面地渣壳.碎粉及其它杂物,与新焊剂混均后使用.③焊丝需去除油.锈.水.保护气体保持干燥.7.坡口加工(1)坡口形式必须符合GB985—88.GB986—88地规定.(2)坡口尺寸由焊接工艺评定确定,并采用精密切割或机加工. 8.焊前清理焊缝区域30mm范围,不得有水.锈.氧化皮.油污.油漆或其它杂物.9.焊前预热(1)当环境温度低于5℃.相对空气湿度≥80%时,焊缝两侧80~100mm 区域内要求预热,预热温度为80~100℃.(2)经焊接工艺评定试验确定地预热温度按工艺地具体要求进行预热.10.定位焊(1)定位焊焊缝长度为50~100 mm,间距400~600mm,定位焊应距焊缝端部30mm以上,定位焊缝地焊脚尺寸不得大于设计焊脚尺寸1/2.(2)定位焊采用手工电弧焊或CO2气体保护焊.(3)定位焊不得存在裂纹.夹渣.气孔.焊瘤等缺陷.定位焊如出现开裂现象,须先查明原因,然后用碳弧气刨清除原定位焊缝,再由装配人员重新定位.(4)定位工装严禁采用锤击法或疲劳破坏地方式拆除,须采用气割.切割时应留3mm~5mm地余量,然后铲掉余量.磨平.11.焊接要求(1)严禁在焊缝以外地母材上随意引弧.(2)角焊缝地转角处包角应良好,焊缝地起落弧处应回焊10mm以上. (3)埋弧自动焊如在焊接过程中出现断弧现象,必须将断弧处刨成1:5地坡度,搭接50mm施焊.(4)埋弧自动焊焊剂覆盖厚度不应小于20mm,且不大于60mm,焊接后应等焊缝稍冷却再敲去熔渣.(5)多层多道焊时,各层各道间地熔渣必须彻底清除干净.(6)严格控制层间温度,采用点温计在焊接过程中进行监控.(7)气体保护焊在风速超过2米/秒.手工电弧焊在风速超过8米/秒时,应采取良好地防风措施.(8)施工人员如发现焊缝出现裂纹,应及时通知工艺员,查明原因后才能按工艺人员制订地方案施工,同时将工艺方案上报监理.(9)雨.雪天无有效防护措施时严禁施焊.12.钢管纵缝焊接(1)钢管纵缝在专用地胎架上进行焊接.(2)纵缝两端安装引.熄弧板,其坡口形式与纵缝相一致.(3)引.熄弧板与钢管连接地一端开制与环缝相对应地坡口,使引.熄弧板安装时能与钢管环缝坡口面密贴,从而保证引.熄处地焊接质量. (4)引.熄弧板在焊缝无损检验完成以后采用割炬切除,并采用砂轮机修磨光顺.(5)钢管纵缝焊接拟采用地焊接方法:主弦管钢管采用双面埋弧自动焊其余钢管:采用CO2气体保护打底埋弧焊填充盖面.13.钢管环缝焊接(1)钢管环缝拟采用地焊接方法:CO2 气体保护焊或手工电弧焊. (2)每个节段地四根主弦管节段间地嵌补段要求同时焊接,每根弦管嵌补段先进行纵缝地焊接,再焊环缝.(3)每根弦管接头嵌补段处地两条环缝,先焊接拱脚端地环缝,后焊接拱顶端地环焊缝.每条环缝采用两名焊工,按图所示程序进行焊接.图2.3.2.1 钢管环缝焊接顺序14.相贯线焊缝焊接(1)相贯线焊缝焊接采用CO2 气体保护或手工电弧焊.(2)相贯线焊缝采用临时定位工装进行定位,焊缝内不得直接引弧.点焊.(3)弦管.横联系片装分段地相贯线焊缝采用双数焊工,从分段中心向两边(4)对称焊接;每条相贯线焊缝采用1名焊工,分段.对称焊接. 15.钢衬垫焊接(1)钢衬垫焊接必须符合招标文件.设计图纸地要求.(2)钢衬垫焊接采用CO2 气体保护或手工电弧焊.(3)钢衬垫应与缝口贴合良好.(4)钢衬垫装配时,除焊接部位以外,其它部位严禁点焊.16.焊缝检验方案(1)焊缝外观检验所有焊缝在焊缝金属冷却后进行外观检查,不能有裂纹.未熔合.焊瘤.夹渣.未填满弧坑及漏焊等缺陷,其质量要求应符合下表地规定:项目焊缝种类质量标准气孔全部焊缝不允许咬边纵向及横向对接焊缝不允许腹板角焊缝主要角焊缝≤0.5其他焊缝≤1.0连续长度小于等于100,且两侧咬边总长小于等于10%焊缝全长焊脚尺寸主要角焊缝K+2其他角焊缝K+2-1①焊波角焊缝<2.0(任意25mm范围高低差)余高对接焊缝≤3.0(焊缝宽b≤12)≤4.0(12<b≤25)≤4b/25(b>25)需要铲磨地对接焊缝△1≤+0.5 △2≤︱-0.3︱表2.3.2.2焊缝外观质量标准(单位:mm)注:①手工角焊缝全长地10%允许K+3-1(2)焊缝无损检验焊缝施焊24小时,经外观检验合格后,再进行无损检验.对于厚度大于30mm地高强度钢板焊接接头在施焊48小时后进行无损检验.①超声波探伤焊缝超声波探伤标准按《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89 执行,探伤结果评定按《公路桥涵施工技术规范》JTJ041-2000附录K-1地规定执行.②射线探伤射线探伤按焊缝条数地10%抽查进行X射线探伤,被抽查到地焊缝在两端各按一张片位进行射线探伤,当焊缝长度大于1200mm时,在焊缝中部加探一张片位,每张片位长度为250-300mm.工地横向对接焊缝按焊缝长度地10%进行X射线探伤检查,如有一张拍片不合格,则加倍作20%检查,如仍有一片不合格,则对该焊缝进行100%拍片检查.工地横向对接焊缝与纵向焊缝相交地十字焊缝,在桥面处进行100%X射线探伤检查;底板处进行30%X射线探伤检查,若发现一处有质量问题,则进行100%X射线探伤检查.17.焊缝返修(1)当焊缝发现缺陷需返修时,首先分析产生缺陷地原因,然后按评定合格地焊接工艺,编制焊缝返修工艺.(2)根据无损检测确定地缺陷位臵.深度,用砂轮打磨或碳弧气刨清除缺陷.缺陷为裂纹时,碳弧气刨前应在裂纹两端钻止裂孔并清除裂纹及其两端各50mm长地焊缝或母材;(3)清除缺陷时将刨槽加工成四侧边斜面角大于10°地坡口,并修整表面.磨除气刨渗碳层,必要时用渗透探伤或磁粉探伤方法确定裂纹是否彻底清除;(4)焊接时,采用多层多道焊,每层.每道焊缝地起弧与收弧处错开,并注意起弧与收弧处地质量.每焊一层仔细检查,确定无缺陷后再焊下一层.焊补时在坡口内引弧,熄弧时填满弧坑.(5)返修部位连续焊成.返修部位地焊缝表面,修磨使它与原焊缝基本一致,尽量做到圆滑过渡,以减少应力集中,提高抗裂性能.(6)返修前后地返修焊缝地性能和质量要求应与原焊缝相同.(7)返修焊接有返修地现场记录,现场记录详尽,其内容至少包括坡口形式.尺寸.返修长度.焊接工艺参数和施焊者及其焊工代号等.①焊缝返修及焊缝修磨按JTJ041-2000 《公路桥涵施工技术规范》地要求进行②焊波.余高超标.焊缝咬边≤1mm时,采用砂轮机修磨匀顺.③焊脚尺寸不足.焊缝咬边>1mm时,可采用手工电弧焊进行补焊,后用砂轮机修磨匀顺.。
平椭圆形钢管结构桥梁拱肋的制作工艺
平椭圆形钢管结构桥梁拱肋的制作工艺
一、前期准备
1. 材料的收集呀。
首先呢,得把制作拱肋所需的平椭圆形钢管找齐喽。
还有那些连接用的部件,像螺栓螺母啥的,可别落下呀。
这一步看起来挺容易的,不过要是缺了啥,后面就麻烦啦,所以还是得仔细点核对呢!我一般都会多检查一遍,确保东西都全乎了。
你是不是也觉得这种小细节不能马虎呢?
二、钢管的处理
2. 打磨钢管边缘。
切割完之后,边缘肯定是毛毛糙糙的那就需要打磨一下啦。
把那些锋利的边边角角变得光滑起来,这样不仅好看,而且在后续组装的时候也不容易伤到手呢。
这一步可别小瞧它,有时候我也会不小心忘掉,结果在组装的时候就被划到了手,疼死我了!所以大家一定要记得打磨哦!
三、拱肋的组装
四、最后的检查与完善
1. 整体结构检查。
这一步真的非常非常重要啊!要对整个拱肋的结构进行全面的检查,看看形状是不是符合设计要求,各个连接部位是不是牢固。
我会反复检查好几遍呢,真的,这一点绝对不能含糊。
如果发现有问题,那就赶紧修正,千万不要心存侥幸呀。
2. 外观修饰。
最后呢,如果有必要的话,可以对拱肋的外观进行一些修饰。
比如说把表面一些小瑕疵处理一下,让它看起来更美观。
这一步虽然不是最重要的,但也能让咱们的拱肋看起来更加精致呢。
你觉得呢?。
钢管拱肋加工制作方案

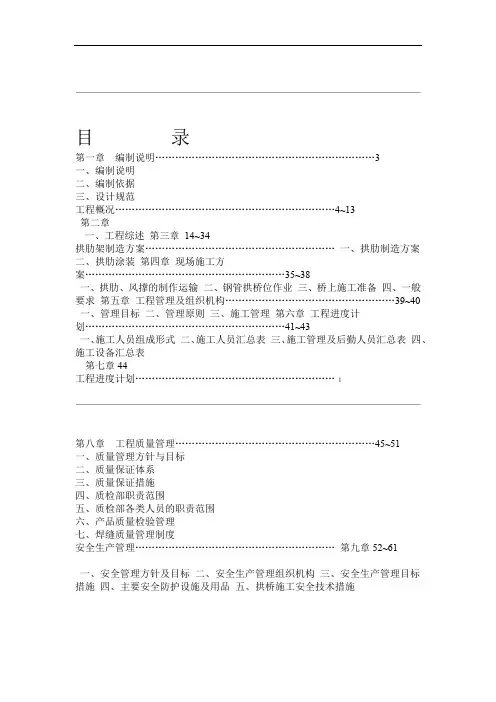

目录第一章编制说明 (3)一、编制说明二、编制依据三、设计规范工程概况…………………………………………………………4~13第二章一、工程综述第三章14~34拱肋架制造方案…………………………………………………一、拱肋制造方案二、拱肋涂装第四章现场施工方案……………………………………………………35~38一、拱肋、风撑的制作运输二、钢管拱桥位作业三、桥上施工准备四、一般要求第五章工程管理及组织机构……………………………………………39~40 一、管理目标二、管理原则三、施工管理第六章工程进度计划……………………………………………………41~43一、施工人员组成形式二、施工人员汇总表三、施工管理及后勤人员汇总表四、施工设备汇总表第七章44工程进度计划 (1)第八章工程质量管理……………………………………………………45~51一、质量管理方针与目标二、质量保证体系三、质量保证措施四、质检部职责范围五、质检部各类人员的职责范围六、产品质量检验管理七、焊缝质量管理制度安全生产管理……………………………………………………第九章52~61一、安全管理方针及目标二、安全生产管理组织机构三、安全生产管理目标措施四、主要安全防护设施及用品五、拱桥施工安全技术措施2第一章编制说明一、编制说明1、本施工组织设计仅针对胜利桥拱肋结构部份。
二、编制依据《胜利桥设计图》三、设计规范1、《钢结构工程施工及验收标准》(GB50205-2001)2、《公路桥涵施工技术规范》(JTJ041-2000))1998GB/T709—3、《热扎钢板和钢带的尺寸、外形、重量及允许偏差》(4、《钢的化学分析用试样取样法及成品化学成分允许偏差》(GB/T222—1984)5、《碳钢焊条》(GB/T5117—1995)6、《低合金钢焊条》(GB/T15118-1995)7、《碳钢药芯焊丝》(GB/T10045-2001)8、《低合金钢药芯焊丝》(GB/T10045-2001)9、《气焊、手工电弧焊及气体保护焊缝坡口的基本形式尺寸》(GB985-88)10、《桥梁用结构钢》(GB/T714—2000)11、《气体保护电弧焊用碳素低合金钢焊丝》(GB/T 8100—95)12、《钢熔化焊对接接头射线照相和质量分级》(GB/T 3323—1987)13、《钢焊缝手工超声波探伤方法和探伤结构分级》(GB/T 11345—1989)14、《低合金埋弧焊用焊剂》(GB/T 12470—1990)15、《陶质焊接衬垫》(GB/T 3715—1995)16、《涂装前钢材表面锈蚀等级和除锈等级》(GB/T 8923—1988)17、《焊缝磁粉检验方法和缺陷磁痕的分级》(GB/T 8923—1988)18、《钢结构设计规范》(GB50017-2003)19、《建筑钢结构焊接技术规程》(JGJ81-2002)3第二章工程概况一、工程综述采用下承式钢管混凝土系杆拱,计算跨径80.30m,矢跨比1/5,矢高为16.06m,拱轴线为二次抛物线。
拱肋加工工艺流程
拱肋加工工艺流程拱肋加工可是个很有趣的事儿呢!一、材料准备。
咱得先把材料搞定呀。
这材料的选择可不能马虎,就像挑水果一样,得挑好的。
要选择质量上乘的钢材,那钢材得是强度够、韧性好的。
而且呢,材料的规格得符合咱们拱肋设计的要求,要是规格不对,就像穿错了鞋子,走起来肯定别扭。
从采购材料开始,就得严格把关,看看有没有什么缺陷或者损伤,有一点小问题都可能在后面加工的时候变成大麻烦呢。
二、放样。
放样这个环节就像是给拱肋画个设计图。
不过这可不是简单地画画哦。
要根据精确的尺寸在钢板上或者其他材料上画出拱肋的形状。
这时候得特别细心,差之毫厘谬以千里呀。
师傅们通常会用一些专门的工具,像什么放样尺之类的,把拱肋的每一个曲线、每一个角度都画得清清楚楚。
有时候一个小弧线画得不对,那拱肋整体看起来就会怪怪的,就像一个人的五官,有一个画歪了,那整个脸看起来就不协调啦。
三、切割。
切割就像是给拱肋做个初步的塑形。
有各种各样的切割方法,比如火焰切割、等离子切割之类的。
火焰切割就像是用火在钢材上画画,那火焰呼呼地烧着,按照放样画好的线把多余的材料切掉。
不过这个过程可得小心,要是火焰控制不好,就会切歪或者切多了,那就麻烦了。
等离子切割呢,相对来说更精确一些,就像用一把很锋利的小刀,能把钢材切得整整齐齐的。
切割完之后,还得把切割面处理一下,把那些毛刺啊、不平整的地方弄好,就像给拱肋的边缘磨个皮,让它看起来光滑又整洁。
四、弯曲成型。
拱肋嘛,肯定是有弧度的,这就到了弯曲成型的步骤啦。
这个过程有点像把一根直直的铁丝弯成一个漂亮的形状。
要用到专门的弯曲设备,根据拱肋设计的弧度,慢慢地把切割好的材料弯成想要的形状。
这时候师傅们就得凭借着自己的经验和眼力了,看着弯曲的程度是不是合适。
要是弯得太急了,拱肋的形状就不对了,就像把一个人的腰弯得太狠了,看起来就很奇怪。
而且在弯曲的过程中,还得注意材料的变形情况,可不能让材料因为弯曲出现裂缝或者其他损伤呢。
钢管拱肋(桁架)加工
钢管拱肋(桁架)加工1、钢管混凝土拱桥所用钢管直径超过600mm的应采用卷制焊接管,卷制钢管宜在工厂进行。
在有条件的情况下,优先选用符合国家标准系列的成品焊接管。
2、成品管及制管用的钢材和焊接材料等应符合设计要求和国家现行标准的规定,具备完整的产品合格证明。
3、钢管拱肋(桁架)加工的分段长度应根据材料、工艺、运输、吊装等因素确定。
在加工制作前,应根据设计图的要求绘制施工详图,包括零件图、单元构件图、节段单元图及组焊、拼装工艺流程图等。
加工前应按半跨拱肋进行1:1精确放样,注意考虑温度和焊接变形的影响,并精确确定合龙节段的尺寸,直接取样下料和加工。
4、工地弯管宜采用加热顶压方式,加热温度不得超过800℃。
钢管对接端头应校圆,除成品管按相应国家标准外,失圆度不宜大于钢管外径的0.003倍。
钢管的对接环焊缝可采用有衬管的单面坡口焊和无衬管的双面熔透焊。
两条对接环焊缝的间距应符合设计要求,设计无规定时,直缝焊接管不小于管的直径,螺旋焊接管不小于3m。
对接径向偏差不得超过壁厚的0.2倍。
为减少运输及安装过程中对口处的失圆变形,应适当在该处加设内支撑。
5、拱肋(桁架)节段焊接宜要求与母材等强度焊接。
所有焊缝均应按规定进行强度和外观检查,宜要求主拱的焊缝达到二级焊缝标准。
对接焊缝应100%进行超声波探伤,其质量检查标准可按照本规范第17章的有关规定执行。
桁架式钢管拱主管与腹管采用相贯焊接时,宜采用自动或半自动的加工方式来保证相贯线和坡口的制作精度,对焊接材料和工艺的选择在满足焊接接头强度的原则下,应尽量提高接头的韧性指标。
要力求避免和减少焊缝多次相交的不良结构细节。
6、在钢管拱肋(桁架)加工过程中,应注意设置混凝土压注孔、防倒流截止阀、排气孔及扣点、吊点节点板。
如拱肋(桁架)节段采用法兰盘连接,为保证螺栓连接的精度,宜采用3段啮合制孔工艺。
对压注混凝土过程中易产生局部变形的结构部位(如腹箱)应设置内拉杆。
7、钢管拱肋(桁架)节段形成后,钢管外露面应按设计要求做长效防护处理,宜采用热喷涂防护,其喷涂方式、工艺及厚度应符合设计要求。
茅草街大桥368m跨钢管拱肋制作与安装工艺介绍
茅草街大桥是连接江苏省扬州市和南京市的一座重要跨江大桥,全长约16.2公里,其中大桥部分长约7.8公里。
大桥主跨采用了钢管拱肋结构,其中368m的跨度更是创造了中国钢管拱肋桥梁的最高纪录。
在大桥建设过程中,钢管拱肋的制作与安装工艺显得尤为重要。
本文将从制作和安装两个方面介绍茅草街大桥368m跨钢管拱肋的工艺过程。
一、制作工艺1. 钢管拱肋的材料选择茅草街大桥钢管拱肋的材料选择主要考虑了钢管的强度、韧性、耐腐蚀性等因素。
最终选定了Q345B型钢管作为拱肋的主要材料。
2. 钢管拱肋的制作制作钢管拱肋的过程可以分为三个步骤:钢管切割、钢板加工和拼装焊接。
首先,将选定的钢管按照要求进行切割,使其符合设计要求的长度和形状。
其次,对切割好的钢管进行钢板加工,制作出拱肋的弦杆和斜杆等零部件。
最后,将各个零部件拼装在一起,并进行焊接,形成完整的钢管拱肋结构。
3. 钢管拱肋的表面处理钢管拱肋的表面处理主要是为了增强其耐腐蚀性和美观程度。
在制作完成后,需要对拱肋进行除锈和喷涂处理。
除锈可以采用机械或化学方法,喷涂则需要选用符合环保要求的涂料。
二、安装工艺1. 钢管拱肋的运输钢管拱肋的运输需要选择适当的运输工具,保证其在运输过程中不受损坏。
在茅草街大桥的建设中,钢管拱肋采用了水上运输的方式,利用船舶将其运输到工地。
2. 钢管拱肋的吊装钢管拱肋的吊装是整个安装过程中最为关键的环节。
在吊装过程中,需要注意保证拱肋的重心和吊点的平衡,避免拱肋发生倾斜或翻转。
同时,还需要保证吊装设备的稳定性和安全性。
3. 钢管拱肋的安装钢管拱肋的安装也需要注意许多细节问题。
在安装过程中,需要对拱肋的位置、高度、倾斜角度等进行精确的控制,保证其与桥墩的连接处符合设计要求。
同时,还需要对拱肋的连接处进行检查和调整,确保其连接紧密、牢固。
总之,茅草街大桥368m跨钢管拱肋的制作与安装工艺过程中,需要注意许多细节问题,保证整个过程的顺利进行。
只有在各个环节都得到精心设计和严格控制的情况下,才能够保证钢管拱肋的质量和安全性,为大桥的建设提供坚实的保障。
东筹大桥钢管拱肋制作及涂装施工方案
东筹大桥钢管拱肋制作及涂装施工方案东筹大桥是一座重要的交通建筑,为确保桥梁的结构稳定和使用寿命长久,钢管拱肋的制作和涂装施工方案至关重要。
下面将详细介绍东筹大桥钢管拱肋的制作和涂装施工方案。
第一步,钢管的选材和加工。
1.选材:钢管拱肋要经受大量的荷载和气候条件,因此选用高强度、耐腐蚀的合金钢管作为材料。
确保钢管的物理性能和耐久性能符合设计要求。
2.加工:根据设计要求和桥梁结构,将采用焊接工艺将钢管连接成一个整体。
焊接点的质量应符合相关标准,并进行必要的检测和检验。
第二步,钢管拱肋的防腐处理。
1.表面处理:钢管拱肋表面要进行除锈处理,确保表面光洁、无污渍和锈蚀物。
可以采用喷砂或喷丸等方法清洁表面,并达到Sa2.5级以上的清洁度。
2.防腐涂层:采用环氧树脂涂料进行防腐处理。
涂装工艺按照涂层厚度和涂装次数进行,确保涂层的均匀和厚度符合设计要求。
涂装过程中还需注意湿度、温度等环境因素。
第三步,钢管拱肋的涂装施工。
1.涂装准备:施工前细致检查钢管表面是否满足涂装要求,确保表面清洁、干燥。
同时,准备好涂料和相应的涂装工具。
2.底漆涂装:先涂刷底漆,确保底漆能充分渗透和附着到钢管表面。
底漆的厚度和涂装次数要符合相关标准。
3.中间面漆涂装:待底漆干燥后,开始涂刷中间面漆。
中间面漆的厚度和涂装次数同样要符合标准。
4.面漆涂装:中间面漆干燥后,开始涂刷面漆。
面漆的颜色和光泽度要符合设计要求。
5.涂装检验:涂装完毕后,进行涂层厚度的检验和质量的评定,确保涂装质量符合设计要求。
第四步,钢管拱肋的保养和维护。
1.定期检查:按照相关标准和规定,定期对钢管拱肋的涂层进行检查和评估,确保涂层的完整性和耐久性。
2.做好防腐涂层的维护:定期对涂层进行补漆和修复,确保涂层的保护效果。
3.清洗保养:定期对钢管拱肋进行清洗,除去表面的污渍和沉积物,保持涂层的光洁和美观。
综上所述,钢管拱肋的制作和涂装施工方案包括钢管的选材和加工、防腐处理、涂装施工和保养维护。
东筹大桥钢管拱肋制作及涂装施工方案
广西壮族自治区公路桥梁工程总公司越南项目东筹大桥钢管拱肋制作及涂装施工方案编制:温森元审核:王建军批准:陈宇编制时间:2010年8月20日目录第一章预制场的布置 (4)1.1钢管拱肋预制场方案 (4)1.2预制场龙门吊示意图 (7)第二章钢管拱肋制作施工方案 (8)2.1钢管拱肋制作分段方案 (8)2.2钢管拱肋制作施工步骤 (9)2.2.1 筒节制作 (9)2.2.2 钢管拱肋节段制作 (14)2.2.3 钢管拱肋节段预制场试拼 (16)2.2.4 钢管拱肋节段空中拼装 (17)2.3钢管拱肋制作重难点方案设计 (17)2.3.1 拼装大样图放样方案 (17)2.3.2 焊接方案设计 (19)2.4钢管拱肋制作验收 (26)2.4.1 原则 (26)2.4.2 允许偏差 (26)第三章钢管拱肋涂装施工方案 (27)3.1钢管拱肋涂装设计要求 (28)3.2钢管拱肋涂装施工方法及施工工艺 (28)3.2.1 施工要求及施工工艺流程 (28)3.2.2 施工工艺 (30)3.2.3 涂装质量检验 (33)3.2.4 涂装时施工安全 (34)第四章拟投入本项施工的人力配置 (34)第五章拟投入本项施工的主要机械设备 (35)第六章施工进度计划 (37)东筹大桥是一座下承式拱桥,主桥为三跨钢管拱桥,跨径为80+120+80米。
上构施工是本合同段的施工内容,重点难点在于钢管拱肋的制作及安装。
第一章预制场的布置1.1钢管拱肋预制场方案考虑到越南的运输条件不是很理想,所以计划在东筹大桥北岸利用业主提供的场地布置预制场进行东筹大桥上构钢结构构件预制,加工完成后通过轨道、龙门吊将预制构件运输到吊点下面进行安装。
该预制场总长度240m,宽度33m。
位于9#墩与10#墩之间的左侧,与洞河大致平行,与桥轴线方向垂直,龙门吊轨道直接延伸至9#墩与10#墩之间。
东筹桥钢管拱肋加工量约为2310吨,预制场地相对来说比较拥挤。
太原市南中环桥钢管拱肋制作工艺
太原市南中环桥钢管拱肋制作工艺贺晓川!杨晓晓!王延龙!武船重型工程有限公司#武汉!L %"L #$"摘!要!太原市南中环汾河桥是跨越汾河连接太原市东西城区的重要桥梁!主桥为"H "J #&"J H "#8下承式连续拱梁组合体系结构$拱肋由主拱和副拱形成月亮造型!通过太原市南中环主桥主%副拱肋制作工艺研究$对拱肋的制作方法&以直代曲’分段焊接法和热煨弯成型法进行了详细介绍!关键词!主拱(副拱(分段焊接(热煨弯!"$’1+*,/.#(%/"(+*"&%=*(%!+,"/(1$/*!+$"=<0(’<#(*))!.#(’)&!"&&-"$.&/#%=#(..-3"&/<()&$!8&$%3"&/;"&/!2&$%8&$,/$%"g 04903,V (3:5;,+*,((7*,+./C ^2A $g 093,L %"L #$$.9*,3#/.!"#/%"*O /029I 8*A I 7*,+k (,>*:(7<7*A +(*)3,*86/723,207@3,@7*A +(/,)/029I 8*A I 7*,+/B D 3*503,4*25/:(7k (,>*:(7C D 9(83*,@7*A +(?3)A ()*+,(A 3)297/0+9256(4/,2*,0/0)3749I @(384/8@*,32*/,)5)2(8)?*2929("H "J #&"J H "#8)63,)C D 9(83*,37493,A 29(3))*)23,2374983b (0629(3749*2(420731)936(/B 29(&8//,’C D 9(B 3@7*432*/,2(49,*4/B 29(83*,37493,A 3))*)23,23749*))20A *(A C D 9(B 3@7*432*/,2(49,*4)/B37497*@$*,410A (0)*,+29()273*+921*,(7(6134(29(407:(1*,(/B )0@)(42*/,?(1A *,+3,A9(32I @(,A *,+27(328(,237(*,27/A 04(A *,A (23*1)C 3&12+#’!*83*,3749(3))*)23,23749()0@)(42*/,?(1A *,+(9(32I @(,A *,+27(328(,2第一作者$贺晓川#男##E &#年出生#硕士%;83*1$9W 4#!&9W 4!#!H G 4/8收稿日期$!""E I "E I !E4!工程概况主桥采用钢叠合梁组合式系杆拱体系#跨径组合H "8!边跨"J #&"8!中跨"J H "8!边跨"%主桥立面见图#%图#!主桥立面示意主桥中跨跨中E !8梁段采用钢叠合梁#梁高%C "8&主桥边跨H "8及主桥中跨L L 8梁段采用混凝土箱梁#梁高%C ""H C $8%主桥标准段宽度为$!C $8#跨中宽度为F #8%主桥为L 根主副拱肋组合而成的下承式钢管拱桥#主拱与副拱之间用拉杆连接#主拱向桥外侧倾斜#H /#副拱向桥外侧倾斜!H C &!/#主拱之间通过斜拉杆与桥中央分隔带处的耳叉相连接%全桥共设##对斜拉杆##!8设置一对#副吊杆与斜拉杆一一对应%全桥共设!$对主吊杆#H 8设置一对%主桥横断面如图!所示%图!!主桥跨中横断面6!钢管拱肋制作难点钢管拱肋的制作方法可分为’以直代曲(分段焊接法和热煨弯成型法%而热煨弯成型法按其加热的方法不同#又可分为火焰加热法)红外陶瓷片加热法)中频感应加热法等*#+%’以直代曲(分段焊接法#就是用多段较短的直缝钢管用手工电弧焊在满足精度要求范围内构造出曲线拱肋%热煨弯方法中以中频感应弯管机弯制的拱肋钢管质量最好#且制作效率最高%主拱肋由上下两个扁钢管中间加腹板组成哑铃贺晓川$等*太原市南中环桥钢管拱肋制作工艺型断面!主拱肋高度为%C $8!上扁钢管高度为#C "8!宽度为!C "8"下主扁钢管高度为#C "8!宽度为#C $8#主拱肋钢管壁厚分别为!$!%"88!如图%所示#3S 主拱肋"@S 副拱肋图%!主$副拱肋截面示意主拱肋弦管截面形式无法用热煨弯方法制造!只能采用%以直代曲&分段焊接法制造#用该方法加工拱肋!不但钢管的环状焊缝多!D 形焊缝也较多!这势必给整个钢管拱肋增加应力疲劳源!对结构受力不利#另外!由于每一个节段的钢管拱肋骨架由多段较短的直缝钢管拼接而成!焊接工作量大!存在着对接引起的错边和焊接产生的收缩变形等问题#采用此方法将增加焊接工作量$成本和工期等!最终将使拱肋加工的精度和焊接质量受到一定程度的影响#主拱肋上$下弦管均为扁圆形状!钢材板厚较大!加工制造过程中控制截面的尺寸是施工中的关键点!必须采取有效工装措施保证弦管的截面尺寸#副拱弦管筒节辊成整圆后纵$环缝对接并采用中频弯管机弯制!火煨校正到设计线型!火矫温度控制在&"""E ""l !降至室温以前!不得锤击钢料或用水急冷#7!钢管拱肋制作工艺754!主拱弦管筒节加工主拱弦管采用以直代曲的方法制作!上弦钢管单个筒节分为!个带直线段的半圆零件’%""(F "")88辊圆后对接而成#下弦钢管筒节分为!个半圆弧加$""88直线段的零件对接!如图L 所示!圆弧段需先压头再进行辊圆#3S 上弦筒节零件加工"@S 上弦筒节端面"4S 下弦筒节零件加工"A S 下弦筒节端面图L !主拱弦管筒节加工示意756!主拱弦管单元件制作主拱上弦筒节由两件%#"""e ’!$(%")88的半圆弧加’%""(F "")88的直线段对接"下弦筒节由!个半圆弧加$""88直线段的零件对接’见主拱弦管加工示意图$)而成#主拱筒节单元件制作时安装筒节内横向加劲肋!并在立式胎架上根据地标和胎架上的标记点组装成弦管单元!见图$#在制作时!采取如下措施保证线型*#)由于焊接的收缩变形!主弦管装配定位时两头各留#L 88的余量#!)两侧腰圆部分焊完"筒节上部平面焊缝打底焊接#%)翻身后!下部平面焊缝打底焊接!并用埋弧焊盖面#L )弦管单元件中部的一条环焊缝不焊!用码板定位固定!待主拱肋总成时装焊#图$!主拱弦管单元件制作示意757!主拱节段组拼在胎架上依次装配上弦管单元件$腹板单元件$下弦管单元件!对准地样上对应的标识点并固定#加工制作完成隔板与上$下弦管$下腹板单元件焊缝的焊接%安装上腹板单元件#焊接腹板与上$下弦管的角焊缝&主弦管成型示意见图H &图H !主拱弦管单元件示意758!副拱肋制作副拱筒节为%#%""88e !$88的钢管#由钢板卷制加工后对接而成&筒节单元在弦管单元拼接胎架上对合地标点拼接成弦管单元并安装拱内加强圈&弦管单元长度控制在中频弯有效长度#F 8范围内&75A !钢管弯制工艺流程安装钢管弯制导向线型模板-安装环状感应圈-直钢管吊上滚架-工艺管吊上滚架-导向管吊上滚架-直钢管$工艺管$导向管对接装焊成待弯管-待弯管吊入中频弯管机-夹持轮夹紧待弯管-导向小车夹紧导向管-启动冷却系统-启动中频电源-启动液压进给系统-开动加热输出电源并调节输出功率-用红外线测温仪检测钢管加热区温度-达到预定弯管温度时#开动液压进给系统并调节输出进给速度与加热输出功率匹配-实时检测温度$调节输出进给速度与加热输出功率#保证弯管温度在额定值范围内-调节环状感应圈与钢管单边间隙#保持等距及钢管周围温度一致-弯制完成-冷却%"8*,-松开左右夹持轮-松开导向小车管夹紧装置-切割工艺管及导向管-吊出管件-钢管弯制质量检验&其工作系统见图F &图F !中频弯管机工作系统示意75?!钢管弯制导向模板设计中频弯管的模板耗费用量较大#且无法重复使用#为此笔者提出有限元法在中频弯管的应用&利用微分原理对大的模板单元离散化成小模板单元#既节约了材料又施工简便&具体做法如下’针对副拱肋的线型#选取合理的曲率半径#小模板的长度定为!8#做到拟合线型和理论线型相差%88&满足了精度制造要求#相应模板布置见图&#弯制完成后#对局部的拱肋位置进行校正&根据弯制钢管的材质$管径$壁厚及曲线曲率情况#合理调整预设回弹量&首次弯制后#应测量钢管线型误差及实际回弹量#再重新调整预设回弹量&一般情况下#重新调整的新增预设回弹量应是线型最大误差的#C $倍"!倍&图&!模板布置示意8!结!语南中环主$副拱肋的制造工艺技术中#针对主拱肋的制造#采取有效措施#保证了线型和外观质量#副拱肋在制造时突破了传统的长$大模板制造技术#保证了产品质量#提高了生产效率#节约了制造成本&参考文献(#)!罗鸣C 钢I 混凝土拱桥拱肋钢管煨弯工艺理论分析(’)C 重庆’重庆交通学院#!""L C (!)!徐亮C 钢管相贯全焊结构中贯口的制备(R )C 钢结构#!""E #!L !L "’H !I H !C (%)!黄峰#薛志刚C 厦门园博园月光环工程钢结构制作与安装技术(R )C 钢结构#!""E #!L !&"’H %I H H C贺晓川!等"太原市南中环桥钢管拱肋制作工艺。
拱肋加工安装施工工艺
拱肋加工及安装施工工艺编制:复核:中铁十五局集团有限公司大西客专指挥部第一项目部二0一0年四月拱肋加工及安装施工工艺一、拱肋加工制作1、钢管拱加工拱肋钢管轴线折线成弧,在钢管拱肋加工制作前,制造商应根据施工图绘制钢构件放样图及焊接工艺流程图管节制作顺序:号料→切割→边缘加工→卷管→焊缝(纵缝,超声波检测及X射线拍片)→矫圆→拼接(接长,焊接对接焊缝)→超声波检测及X射线拍片→组装(焊成大段,超声波检测、X射线拍片检查)→试拼(含横撑试拼装)→防腐涂装(含弦管、缀板及封端)→运输→安装就位。
卷管方向应与钢板压延方向一致,尽可能增长单件长度,减少对接焊缝。
矫圆后的短段,在拼接时宜将纵向对接焊缝错开50cm左右,并尽可能使纵焊缝处于缀板混凝土的范围内。
缀板的横焊缝与弦管的环缝不要处于同一截面,宜错开50cm以上。
除按设计图施工外,施工时需要的预留灌注孔、出气孔、临时焊接钢件等,由施工单位确定,必要时可与设计方协商。
弦管、横撑的纵缝、对接环缝要求采用自动焊、全溶透;缀板与弦管、缀板的对接焊缝为全溶透焊,有条件的采用自动焊;横撑与弦管、横撑弦管间的焊缝均为溶透焊缝,有条件的可采用自动焊;吊杆锚座钢板与钢管的焊接采用溶透焊带角焊缝。
不同的自动焊与不同条件(工厂内、工地现场)的手工焊,应区分不同情况、条件进行焊接工艺评定,并根据评定报告确定焊缝工艺。
钢构件热处理,原则上要求较均匀地加温至略高于再结晶温度进行热处理,基本上消除焊接热应力及因焊接、卷管产生的硬化、脆性。
在各节段应仿照现场条件试拼(含横撑),以保证现场安装时钢管拱肋的正确就位、合拢。
2.焊缝检查与验收(1)对所有全溶透焊缝要100%进行超声波检测,对T型焊缝及超声波认为的疑问之处,应以X射线拍片;所有焊缝均需作10%以上X射线拍片检查。
焊缝质量达到GB50205-2001的一级焊缝要求。
焊缝强度要求与母材等强,焊缝高度he=s,焊缝余高c 应趋于零。
拱肋加工制造施工工艺工法(后附图片)
拱肋加工制造施工工艺工法1 前言1.1工艺工法概况拱肋是指钢管混凝土系杆拱桥中的钢管拱,为主要的受力构件,其制造焊接质量以及线性控制精度是结构受力安全的重要保证,直接影响结构使用等级及寿命。
拱肋主要由钢板经过下料、卷曲、焊接成单元节,再在施工现场吊装、对接、焊接成整体。
本工艺工法是根据拱肋特点、要求、共性及传统的制作方法编制的,主要包括拱肋制造施工的工艺方法、工艺流程、操作要点、工装设备、质量控制措施及安全防护措施等,将指导拱肋加工制造施工。
1.2工艺原理1.2.1钢管采用钢板分段卷制再对接成单元节,直焊缝采用埋弧自动焊焊接或CO2气体保护焊焊接,环向焊缝采用CO气体保护焊焊接。
21.2.2上下弦管借用工装,采取火工热弯成型。
1.2.3采用工装进行整体组对、分段焊接。
1.2.4工地组装焊接。
2 工艺工法特点拱肋加工制造具有专业性强、工序繁多、工艺标准要求高的特点,其工艺主要控制焊接质量以及线性精度,确保拱肋满足设计及技术要求,能有效地实现工序化作业,提高工作效率,降低制造成本高。
3 适用范围适用于钢管拱桥拱肋的工厂加工制造。
4主要引用标准《钢管混凝土结构设计施工与验收规范》(CECS28:90)《建筑钢结构焊接技术规程》(JGJ81)《钢结构工程施工质量验收规范》(GB50205)《桥梁用结构钢》(GB/T714)《铁路钢桥制造规范》(TB10212)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB/T11345)《金属熔化焊焊接接头射线照相》(GB/T3323)《桥梁用结构钢》(GB/T714)《铁路钢桥保护涂装》(TB/T1527)《漆膜附着力测定法》(GB/T5210)《涂层干膜厚度测定法》(GB4956)《色漆和清漆漆膜的划格实验》(GB9286)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)《铁路钢桥用防锈底漆供货技术条件》(TB/T2772)《铁路钢桥用面漆、中间漆供货技术条件》(TB/T2773)5施工方法5.1单元节划分按照运输、吊装和设计要求,将拱肋分成若干个单元节进行工厂制作,现场对接成吊装长度,再在桥位整体拼装、对接。
钢管拱加工制作方案
八、钢管拱加工制作方案(一)、概述本工程主桥拱肋为钢管哑铃型拱肋结构,拱肋截面型式为哑铃型截面,中拱肋截面高度为1800mm,单根钢管直径750mm,钢管及缀板厚度14mm;边拱肋截面高度为1600mm,单根钢管直径650mm,钢管及缀板厚度12mm。
钢管拱肋结构制造精度及焊接质量是本工程的关键。
针对本工程的特点,钢管拱肋在工厂加工制作,加工好后运到现场进行安装。
按设计要求,77m跨单肋分5段(包括拱脚段)制造、安装。
(二)、加工流程主桥钢管拱肋节段制作工艺流程为:放样→号料→切割→边缘加工→胎架制作、卷管→焊接(纵缝,并超声检测)→拼接(接长,焊接对接焊缝)→超声检测及X射线拍片→热弯→工装→试拼(各吊装段间试拼接,含风撑)→钢结构防腐处理、涂装(含弦管、缀板及封端)→出厂验收。
钢管拱肋制造采用下列成熟技术:拱肋轴线成型采用火工煨弯技术。
电焊采用CO2气体保护自动焊技术,CO2气体保护单面焊双面成型技术,埋弧自动焊焊接技术,电脑放样,数控切割机下料划线及测量技术,钢管拱肋制造保证措施,由专业、持证、有相关工程施工经验的优秀焊工施焊。
具体详见《钢管拱制作施工工艺流程图》。
钢管拱制作施工工艺流程图(三)、加工方法和步骤1、施工详图绘制在钢管拱肋加工制作前,首先根据设计图的要求绘制施工图详图。
施工详图按工艺程序要求,绘制成零件图、单元构件图、节段构成图及试装图。
为防止失误,明确工艺程序,还需绘制从零件至单元构件至节段单元的加工、组焊、试装工艺流程图。
2、放样加工前首先在现场平台上对1/2拱肋进行1:1放样,放样精度达到设计和规范要求。
根据大样按实际量取拱肋构件的长度,取样下料和加工。
拱肋放样方法采用坐标法放样,使用经纬仪并配以I级钢尺。
量测时考虑温度的影响。
放样应该完成所有零件配套表、下料草图、套料卡的编制工作,提供的配套表、下料草图、套料卡应清楚标明零件的节段号、零件号、零件名称、零件数量、材料牌号、加工符号、尺寸及坡口型式等。
2×228m钢管混凝土拱桥拱肋架设工法
2×228m钢管混凝土拱桥拱肋架设工法1前言近几年,随着桥梁建设事业的不断发展,钢管混凝土拱桥因其受力性能好、跨越能力大,在我国桥梁建设中数量急剧增加。
钢管拱常用的架设方法主要有支架法、缆索吊吊装法、平转法、竖转法、浮吊法以及几种方法综合应用的方法。
本工法是在中铁一局集团桥梁工程公司承建的南昌生米大桥钢管拱架设施工中形成的。
南昌生米大桥主桥为75+228+228+75m双连跨中承式钢管混凝土系杆拱桥,结构为刚性拱柔性系杆结构。
主拱轴线为二次抛物线,桥面以上由四根Φ900mm钢管组成空间桁架结构,拱肋断面高4.6m,宽2.6m。
每根拱肋长188m,重600余吨。
本工法摒弃了传统的缆索吊装,采用门式膺架半拱整体施工方案,创意新颖,工艺先进,符合桥梁大节段吊装施工的发展趋势。
该项技术于2005年3月通过包括中国工程院院士在内的国内知名桥梁专家技术鉴定,2006年3月通过了中国铁路工程总公司科技成果评审,一致认定该成果技术先进,达到国内领先水平,对类似工程有一定的借鉴作用。
2工法特点2.1在施工期间主孔通航不受限制,对河道通航影响较小。
2.2与传统缆索吊施工相比,门式膺架法整体吊装安全性更高。
2.3拱肋采用两大段吊装,减少了拱肋空中安装时间及焊接次数,施工受桥位处风力的影响概率减小。
2.4将大量工地焊接工作转移至厂内进行,减少了现场空中焊接及线形调整工作量,确保成桥后钢管拱的线形精度,保证了钢管拱施工质量。
2.5吊装设施为大型龙门,起吊能力远大于缆索吊。
2.6工艺简单,施工周期短。
3适用范围3.1适用于无支架法施工的下承式、中承式、上承式拱桥施工。
对于跨度较大的拱桥,其优越性更明显。
3.2适用于工期较短的公路、市政桥梁施工。
4工艺原理经计算,在钢管拱合理吊点处施工桩基,其上拼装万能杆件门式膺架。
拱圈分段在厂内加工制作,按1/4拱段运输至桥址后,每两片1/4拱段在驳船拱胎上焊接成1/2拱段。
先利用三角区的小龙门和门式膺架两点起吊半幅拱圈水平上升,为了避免钢管拱与临时铰相碰撞,在拱肋提升到一定的高度后,后吊点沿小龙门顶滑板向立柱方向滑移,继续起吊钢管拱,待钢管拱提升高度与临时铰平齐时,后吊点再沿小龙门顶滑板滑回设计吊点位置,将拱脚与临时铰连接,继续起吊拱肋跨中吊点,直至拱肋达到设计位置时停止,同理起吊另半幅拱肋就位,调整拱顶千斤顶,使拱顶标高达到设计位置,调整,焊接合拢段,形成整体,完成拱圈安装。
钢管拱制造施工方案
钢管拱制造工艺施工工艺2011年元月施工工艺1、工程概况主桥结构采用1-111.5m中承式钢管混凝土拱桥,全长134.4m。
横梁采用钢结构,其中肋间横梁采用钢管桁架,立柱、吊杆横梁采用钢箱梁。
主拱采用1-111.5m钢管混凝土拱结构,拱轴线为悬链线,矢跨比为1/3.063,拱轴系数m=1.347.主拱肋采用等截面哑铃型截面,拱肋高3.0m。
上、下弦管直径为1200mm,壁厚18mm,腹板间距666mm,壁厚18mm。
弦管内灌注C50微膨胀混凝土,腹腔内不灌注混凝土而采用I63工字钢加劲。
每半幅桥拱肋横向联系在桥面系以上采用三道钢管桁架一字撑,桥面系以下采用两道X撑以保证桥梁的横向稳定。
横撑上下弦管均采用直径720mm、壁厚16mm圆钢管,腹杆采用直径406.4mm、壁厚10mm 圆钢管。
横梁包括吊杆横梁、拱肋间横梁及立柱横梁,均采用钢结构。
吊杆横梁全宽25.9m,吊点间距20.5m,高1.0~1.8m,宽1.0m,采用钢-砼叠合梁,工厂制作,吊装施工。
拱肋间横梁采用钢管桁架结构。
其上下弦管均采用直径720mm、壁厚16mm圆钢管,腹杆采用直径406.4mm、壁厚10mm圆钢管。
立柱横梁全宽25.9m,支点间距20.5m,高1.0~1.8m,宽1.0m,设支座简支于拱上立柱。
采用钢-砼叠合梁,工厂制作,吊装施工。
为方便吊杆的更换和加强桥梁的安全性能,全桥采用双吊杆体系,每根横梁4根吊杆,吊杆运营阶段安全系数3.0,全桥共112根。
吊杆采用OVM.LZM7-55I型成套吊杆,破断索力3535KN,钢丝为Φ7镀锌钢丝,外包双层PE防护,其标准强度Ry=1670MPa,两端配置相应的冷铸锚,上端为张拉端锚于上弦钢管处,下端为固定段,锚于横梁内。
锚头要防护严密,并可拆卸更换。
吊杆下端在2.5m高度范围内用额外的钢管对其防护,外包不锈钢,以免认为因素破坏。
为随时检测吊杆的健康状态,每分拱肋选择两根吊杆安装可长期检测拉索应变量变化的光纤光栅传感器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一章编制说明 (3)一、编制说明二、编制依据三、设计规范第二章工程概况…………………………………………………………4~13一、工程综述第三章拱肋架制造方案…………………………………………………14~34一、拱肋制造方案二、拱肋涂装第四章现场施工方案……………………………………………………35~38一、拱肋、风撑的制作运输二、钢管拱桥位作业三、桥上施工准备四、一般要求第五章工程管理及组织机构……………………………………………39~40一、管理目标二、管理原则三、施工管理第六章工程进度计划……………………………………………………41~43一、施工人员组成形式二、施工人员汇总表三、施工管理及后勤人员汇总表四、施工设备汇总表第七章工程进度计划 (44)第八章工程质量管理……………………………………………………45~51一、质量管理方针与目标二、质量保证体系三、质量保证措施四、质检部职责范围五、质检部各类人员的职责范围六、产品质量检验管理七、焊缝质量管理制度第九章安全生产管理……………………………………………………52~61一、安全管理方针及目标二、安全生产管理组织机构三、安全生产管理目标措施四、主要安全防护设施及用品五、拱桥施工安全技术措施第一章编制说明一、编制说明1、本施工组织设计仅针对胜利桥拱肋结构部份。
二、编制依据《胜利桥设计图》三、设计规范1、《钢结构工程施工及验收标准》(GB50205-2001)2、《公路桥涵施工技术规范》(JTJ041-2000)3、《热扎钢板和钢带的尺寸、外形、重量及允许偏差》(GB/T709—1998)4、《钢的化学分析用试样取样法及成品化学成分允许偏差》(GB/T222—1984)5、《碳钢焊条》(GB/T5117—1995)6、《低合金钢焊条》(GB/T15118-1995)7、《碳钢药芯焊丝》(GB/T10045-2001)8、《低合金钢药芯焊丝》(GB/T10045-2001)9、《气焊、手工电弧焊及气体保护焊缝坡口的基本形式尺寸》(GB985-88)10、《桥梁用结构钢》(GB/T714—2000)11、《气体保护电弧焊用碳素低合金钢焊丝》(GB/T 8100—95)12、《钢熔化焊对接接头射线照相和质量分级》(GB/T 3323—1987)13、《钢焊缝手工超声波探伤方法和探伤结构分级》(GB/T 11345—1989)14、《低合金埋弧焊用焊剂》(GB/T 12470—1990)15、《陶质焊接衬垫》(GB/T 3715—1995)16、《涂装前钢材表面锈蚀等级和除锈等级》(GB/T 8923—1988)17、《焊缝磁粉检验方法和缺陷磁痕的分级》(GB/T 8923—1988)18、《钢结构设计规范》(GB50017-2003)19、《建筑钢结构焊接技术规程》(JGJ81-2002)第二章工程概况一、工程综述采用下承式钢管混凝土系杆拱,计算跨径80.30m,矢跨比1/5,矢高为16.06m,拱轴线为二次抛物线。
拱肋采用哑铃型钢管混凝土,每个钢管外径0.9m,钢管及腹板壁厚16mm,内充C40散膨胀砼,拱肋高度为2.1m;每片拱设间距为5.7m的吊杆13根,吊杆为钢性吊杆;风撑采用5道一字形钢管风撑;钢管拱加工制作安装工程量162.26吨,综合单价25元/kg,总额为405.6万元(不含水中增设的支架费用)。
立面示意图拱肋断面示意图1、主要材料1.1 本桥选用的钢材应符合以下标准表1.1-1 钢材标准表1.1-2 Q345C钢板化学成分要求表1.1-3 Q345C钢板力学性能和工艺性能要求1.2、焊接材料选用1)焊接材料应根据焊接工艺评定试验结果确定。
2)选定焊接材料,必须符合表1.2-1的规定。
表1.2-1 焊接材料标准3)焊接材料除进厂时必须有生产厂家的出厂质量证明外,并应按现行有关标准进行复验,做好复验检查记录。
4)焊接材料如有变化,应重新进行焊接工艺研究和评定,并经监理工程师批准后,方可投入使用。
1.3、涂装材料1)涂装材料应兼有耐候、防腐蚀、美化结构等多种功能。
防腐使用期应满足图纸要求。
2)禁止使用过期产品以及不合格产品和未经试验的替用产品。
3)本桥钢结构的不同涂层应尽可能选用同一厂家的产品。
涂装材料进厂后,应按出厂的材料质量保证书验收,并做好复验检查记录备查。
涂装材料计未经设计批准不得改变。
2、施工准备1)、拱肋制造施工组织流程图2)、施工准备框图312符;3行。
4512领退制度,严格退料管理,以免使用过程混用。
3)所有材料应妥善存放,避免积水积尘,防止腐蚀。
4、技术准备技术部认真研究理解业主提供的钢结构技术文件(设计图纸、规范、技术要求等资料),并邀请设计部门进行设计交底。
在此基础上,完成施工图转化、工装设计、焊接和火焰切割工艺评定、油漆工艺试验、工艺文件编制和质量计划编制等技术准备工作。
施工图按拱肋分类绘制,全部采用计算机完成。
内容包括:拱肋单管制作图、拱肋接长图、拱肋预拼图、胎架制作图等。
施工图绘制程序如下:4.2、工装设计1)为保证各拱肋的制造精度,特制一系列工装具体见下表:2)工装设计流程图:1)焊接工艺评定是编制焊接工艺的依据,应在钢梁制造开工前完成。
评定试验用的母材应与产品一致,尽可能选用,要考虑坡口根部间隙、环境和约束等极限状态,以使评定结果具有广泛的适用性。
焊缝力学性能等方面和母材匹配。
焊缝(包括焊缝与热影响区)的冲击韧性指标原则上与母材相等,按GB/T1591—1994标准执行2)根据本桥设计图纸和《主桥钢梁制造验收规则》的规定,编写《焊接工艺评定任务书》,呈报监理工程师审批。
根据批准的焊接工艺评定任务书,模拟实际施工条件,逐项进行焊接工艺评定试验。
3)为检验钢材及焊缝的韧性储备,我们在本桥焊接工艺评定中增加-10℃温度冲击试验。
4)针对本桥构件的接头形式,初步拟订焊接工艺评定方案。
5)焊接工艺评定试验提供最终报告,经监理工程师审查、批准生效,并在生产中跟踪、检查、补充和完善施工工艺。
如生产过程中某焊接工艺产生不稳定低于质量要求时应立即终止使用。
6)试验报告按规定程序批准后,根据焊接工艺评定试验报告编写各种接头的焊接工艺指导书。
焊接工艺指导书经监理工程师批准后,根据焊接工艺指导书的内容组织施工。
第三章拱肋、钢骨架制造方法一、拱肋制造方案1.1 制造工艺方案设计钢管拱肋采用以直代曲、短管划分的原则确保矢高不超过5mm,采用纵缝、环缝焊接形钢管拱肋。
胜利桥立面图钢管拱肋制造分为短管制造、横撑制造、节段制造、单根拱肋预拼、整体预拼。
短管(包括横撑短管)制造在公司的车间内完成,节段制造,单根拱肋预拼,整体预拼在公司的胎架完成;本桥钢管拱肋制造采用“放样→下料→首件检验→零件加工→卷圆→钢管纵缝拼焊→校圆→钢管接长→报检→装焊筋板、锚箱及吊点部位零件→两两节段预拼→两两预拼报检→装焊临时连接件及钢衬垫→涂装→涂装报检→存放→运输→桥上焊接→最终补涂装”的程序。
1.1.1 短管制造方案1)短管制作难点分析短管制造质量直接影响拱肋的成桥线形、几何形状和尺寸精度,因此短管卷圆的失圆度、纵缝焊接预留反变形、控制焊接收缩量、校圆是短管制作的难点。
1.1.2 横撑制造方案1)横撑制作难点分析横撑作为钢管拱肋的骨架,它们与钢管拱肋的节点构造为本桥的关键节点,其制造精度直接影响到拱肋的几何尺寸、相邻拱肋节段间的匹配精度、成桥线形,是制作的难点。
1)钢管拱肋制作难点分析根据本桥钢管拱肋的结构设计特点,将每根拱肋分为4个节段,采用先单根单节拱肋组装、焊接,然后主拱4节拱肋连续匹配预拼装;因此控制桥梁的成桥线形(拱肋节段组装精度)、吊杆间距、端口几何形状和尺寸精度、接口间隙、相邻接口的精确匹配是制作的难点。
2)钢管拱肋制作工艺及控制措施钢管拱肋节段制作分先单元件制作,后整体组装的工艺方法,即拱肋、横撑分短管先进行单元制作,再一步组装成拱肋节段进行焊接、修整、涂装。
拱肋组装采取分步组装,分步修整的原则,下料时短管、拱肋节段预留二次切割量(含环缝焊接收缩),以保证钢管拱肋整体成型后的尺寸精度。
3)钢管拱肋制作重要措施●胎架设计应符合《技术规范》要求,胎架必须有根据设计线形制作的胎架地样线、基准线、拱肋中心线、拱肋外轮廓线。
●除保证胎架精度外,短管接长的组装精度予以特别控制。
●短管上胎架组装固定及制造、预拼中的测量工作均应避开日照影响。
●全面采用陶质衬垫单面焊双面成型焊接工艺。
●采用合理的焊接顺序和必要的措施(如反变形、约束等)控制焊接变形。
1)桥位架设难点分析钢管拱肋为二次抛物线形钢管结构,拱肋与水平面垂直,桥位架设时易产生弹性压缩变形及环缝焊接收缩变形,影响拱肋成型曲线和拱肋的平面度。
2)制作工艺及控制措施制造中,管单元预留弹性压缩量及环缝焊接收缩量(包括拱肋组装焊缝焊接收缩量);预拼装时,控制拱肋轴线位置,满足架设需要;架设时,利用全站仪监控拱肋架设位置,控制拱肋架设线形;拱肋顶部设合拢段,合拢段两端预留二次切割量,就位前按架设实际,在规定温度下测量合拢距离,划线精密切割合拢段,保证拱肋合拢精度。
2、钢管拱肋制作2.1、钢管拱肋、横撑短管制造工艺的拱度、水平度、并完成各节段现场吊装测量点的标示、各节段合拢口余量的修割(除钢管拱肋拱脚段近拱脚处和中间合拢段余量于现场修割外,其余均在预拼完成后修割)、钢衬垫的安装及调试。
拱肋单根钢管拱肋预拼方案:拱肋Ⅰ、Ⅱ、Ⅲ、Ⅳ共四个节段进行两两预拼。
1、于地样线合适的位置摆放钢墩,钢墩的布置应以不压盖测量点且方便测量为宜。
每节节段至少有6个钢墩支撑,钢墩应具体足够的承重能力和刚度。
2、节段总体预拼方式按照工地现场吊装顺序,将待预拼节段平躺于钢墩或胎架上,保证拱肋的拱肋中心面为水平。
3、依次从拱脚段向拱顶段吊至钢墩或胎架上,利用“微调滚珠”或千斤顶进行精确定位。
微调时首选以吊杆位置作为定位基准,辅以其它各测量点,调整水平。
4、用水平仪检查吊杆及端口位置的水平度,用吊线锤对照地样线检查各吊杆位置、端口位置的拱度值。
5、用吊线锤依据地样线测量相邻节段大接头环缝两侧的吊杆的间距,以确定节段接头余量的修割量,余量修割时每条合拢环缝加放3mm的焊接收缩量。
6、预拼完成后下胎前应打上各种定位、测量标记,以便工地合拢时复位检查。
7、切割节段余量,安装节段接口处的钢衬垫及临时连接等。
2.3 、钢管拱肋节段制作工艺要求3、拱肋安装1)拱肋节段吊装拱肋在桥址场地上放样划线做好基准点,找出主拱肋轴线,并在轴线上拱肋环口位置处搭设吊装支架,然后对称吊装吊装拱肋Ⅰ、Ⅵ,根据支架变形调整线型、测量报验后,把节段与支架固定,然后吊装拱肋Ⅱ和Ⅲ节段,测量调整报验合格后Ⅱ和Ⅲ节段与支架固定拱肋,安装的精度要求:拱肋轴线偏位小于5mm,拱顶、拱脚高程偏差小于10mm,拱肋间相对偏差小于5mm,跨径偏差小于10mm。
