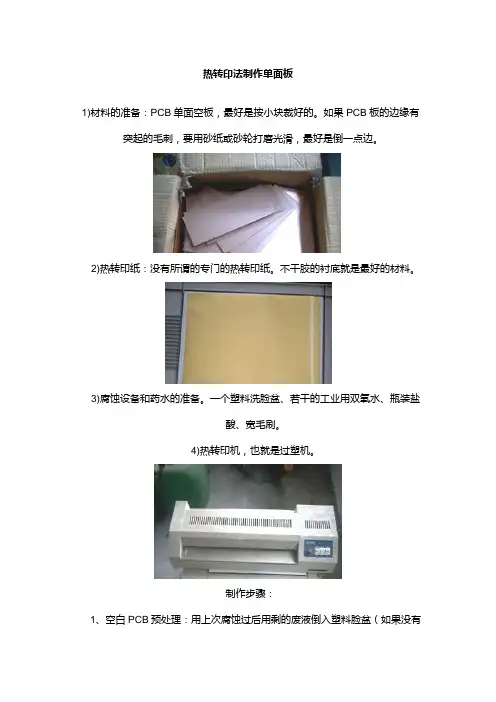

需要设备：

1、激光打印机一台（喷墨的不行）

2、老式的电熨斗或者热转印机一台

3、热转印纸（不干胶纸背面扔掉的黄色的一面，文具店都有卖）

4、油性笔（用于修补转印不全的地方）

5、腐蚀液，三氯化铁或者比较新的环保腐蚀液（不清楚化学名字，淘宝搜索一下）

6、覆铜板，这个就比较重要了，一般单面就可以了。自己做双面的费劲

7、电钻、钢锯等小工具

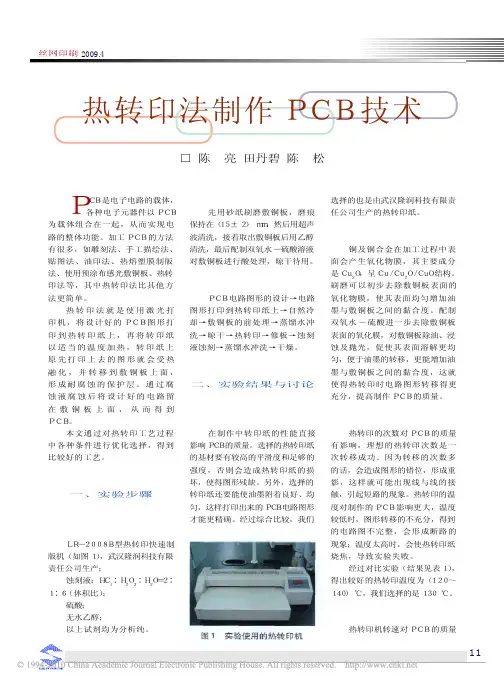

打印机就不说了，看热转印机，呵呵，实际上就是以前封塑照片用的塑封机。要选购最高温度的，我用的这个显示220度，具体没有测试过，应该比较稳。这个封塑机是4个胶辊的，钢齿轮，比塑料的结实。200元以内。

看看面板，加热开关，总开关，前进/后退开关

下面说是热转印纸，好像很专业，实际上就是不干胶纸废弃不用的一面，黄色的，一面光滑。

腐蚀液以前我用三氯化铁，太脏，现在改用环保腐蚀液了，他们这么说，具体是否环保，天知道了，不过的确很干净，用这个也愿意自制PCB了，看着清爽。

最后说说必要材料中的PCB，也就是覆铜板，我这里用的单面的，也有双面的，买1.0mm 厚度的，尽量选择成色好的，差的铜皮薄，加上打磨腐蚀后就会有很多网眼，容易断线，容易造成试验失败。

PCB用之前用细砂纸打磨干净，去除油污、指印、氧化层等，打磨后形成细小的凹凸面，容易吸附墨粉。

紧接着讲电脑画PCB图，用什么软件都行，我这里用protel99se测试。画图就不多说了，相信大家都做过吧，这里主要讲输出打印，这个是比较关键的一步

在PCB界面点击file->;Print/Preview

出现打印出来的效果，不过默认是彩色的，而且所有的层都显示出来。这并不是我们需要的，我们只要留下布线层，2面板也需要顶层和底层分别打印。

下面图是未露出孔的设置，多是不需要打孔，直接焊接贴片的那种

如果需要打孔就需要按照下面的设置

这样操作的好处是方便打孔，而且孔的部分都被腐蚀掉了，钻头也容易定位。好了，设置完成，打印吧

打印机要好，不然打出来就有很多细小的线是断开的，后面的工作可就复杂了，别打错了，是打印在热转印纸的光滑的一面。

用胶带把处理好的PCB和热转印纸面对面贴在一起，贴住一头就可以了，保持紧贴。

打开热转印机加热，这个时候不要浪费时间，把PCB放到机器的散热孔位置预热

温度指示灯亮了表示温度达到预设温度了，这个时候可以把PCB放进机器了，记住，是用胶带固定的那一头放在前面，千万不要放偏，不然要重来的，

一般连续过塑5遍左右，这个是我的经验值，你的可能因预热时间、PCB材质、过塑机等原因不同，需要自己试验测定。

趁还热的时候慢慢的揭开热转印纸，可以先揭开一个脚，如果没有转印好，继续过塑。

这个还没有修补，有部分细线是断开的，还有铺铜的部分好多网眼，与设计不符，需要用油性笔修复，这次试验着急了，做的不好，好的情况基本0维修，直接腐蚀呵呵先上修复前的细节部分，有断线

用油性笔，要买真的，假的一遇到水就没了

修复后的效果，可以明显看出颜色深的部分就是修补的痕迹。

这个时候配腐蚀液，现配现用，因为需要高温水配置，可以按照说明书上的配比，也可以稍微放多一些，浓度高，作用快嘛！尽量用开水，冷水太慢，时间长了会影响腐蚀效果，讲究个速战速决。

最好不停晃动，加速腐蚀速度

颜色变深说明腐蚀掉了

腐蚀大部分

腐蚀接近完成

搞定了

看看是否腐蚀完全了，对光照照

打磨掉墨粉

看看细节部分，是有用断线，最好焊接前仔细检查，用万用表测量一下关键线路

没有断线，没有短路就可以准备焊接了，下面的部分我就几张图片一带就过了，不细说了，玩的人都会

其他元件

半成品

正面元件，主要是跨接线和插接件

成品

先移植一个测试程序看看，这个主要做彩屏显示用

移植开发板上的程序，好了热转印部分就到这里了，至于调试的这个小玩意结果怎样，再说，如果调试的还不错，会把相关资料也发上来，不过会令起一贴了，走了，歇歇去！
