单组分室温硫化硅橡胶技术简介

单组份室温硫化硅橡胶技术简介
1、项目意义
当电力、煤炭、石油等不可再生能源频频告急，能源问题日益成为制约国际社会经济发展的瓶颈时，越来越多的国家开始实行“阳光计划”，开发太阳能资源，寻求经济发展的新动力。

太阳能作为一种可再生的新能源，越来越引起人们的关注。

中国蕴藏着丰富的太阳能资源，太阳能利用前景广阔。

中国光伏发电产业于20世纪70年代起步，经过30多年的努力，已迎来了快速发展的新阶段。

在“光明工程”先导项目和“送电到乡”工程等国家项目及世界光伏市场的拉动下，我国光伏发电产业迅猛发展。

2008年太阳能电池的产量达到了200万千瓦。

2009年中国太阳能电池/模组制造商的产能较2008年倍增，达到8,000MW，电池产量超过4,000MW。

2009年可谓是太阳能产业在中国高速发展的时期，国家的补贴扶持政策陆续推出。

3月，财政部、住房和城乡建设部印发《关于加快推进太阳能光电建筑应用的实施意见》及《太阳能光电建筑应用财政补助资金管理暂行办法》，确定对光电建筑2009年的补助标准为20元/瓦。

7月，财政部、科技部、国家能源局发出《关于实施金太阳示范工程的通知》，提出对光伏并网项目和无电地区离网光伏发电项目分别给予50%及70%的财政补贴。

11月，财政部、科技部、国家能源局下发了《关于做好“金太阳”示范工程实施工作的通知》，要求加快实施“金太阳”示范工程。

随着这些政策的陆续出台，中国光伏
产业将进入第二个阶段。

中国科学院党组已正式批准启动实施太阳能行动计划，该计划以2050年前后太阳能作为重要能源为远景目标，并确定了2015年分布式利用、2025年替代利用、2035年规模利用三个阶段目标，太阳能产业在中国市场发展前景广阔。

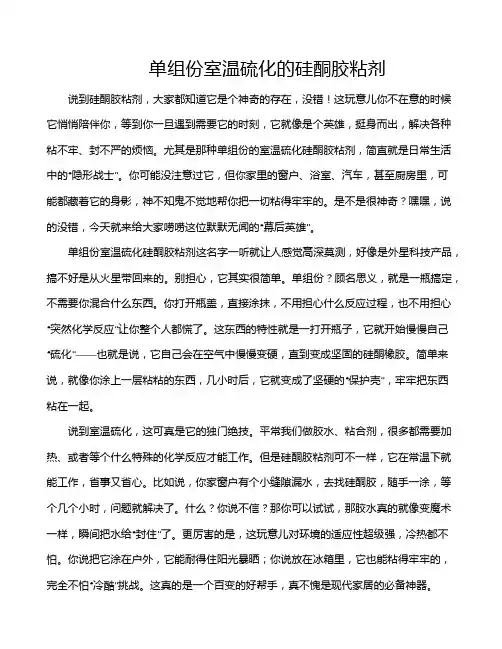

硅酮密封胶是室温硫化硅橡胶（RTV）的一种，是一种新型的有机硅弹性体。

HT-8258是本公司研究开发的单组份、中性固化、专为光伏组件铝边框和接线盒粘接要求而设计开发的硅酮密封胶。

该产品除了具有普通硅酮密封胶耐候性、耐高低温性、粘结性好的优点外，还具有优异的固化性能和耐黄变性能，阻燃等级达到UL94-HB级。

密封胶在室温下吸收空气中的微量水份，固化成弹性体，形成有效的粘结密封效果。

主要应用于太阳电池组件的铝边框和背面接线盒的专用粘结密封，作用是防止空气中的水和氧气进入太阳电池组件中，防止组件中的硅电池片被氧化，导致硅电池片转换率降低。

本产品是将所有成分混合包装在一个密封容器（软管或封筒）内的一类有机硅产品。

使用时从密封容器中挤出，接触空气中的湿气后交联成弹性体。

单组份RTV硅橡胶一般由以下成分构成：反应性基础聚合物（俗称基胶）——羟基封端聚二有机硅烷；交联剂——含可水解基团的多官能硅烷化合物；催化剂——有机锡；填料——白炭黑、碳酸钙等；增塑剂——非反应性二甲基硅油等。

2、单组份RTV硅橡胶的分类
单组份RTV硅橡胶的交联剂种类较多，交联剂的化学结构是影响单组份RTV硅橡胶性能的主要因素之一；交联剂不同，交联过程
中释放出的副产物则不同，单组份RTV硅橡胶通常按此分类。

目前使用最广的是脱酮肟型、脱醇型、脱醋酸型及脱羟胺型产品。

脱醋酸型单组份RTV硅橡胶有刺激性气味，对金属有一定的腐蚀性，但最玻璃材料的粘接性非常好；主要用于建筑密封胶，对玻璃、瓷砖、铝框格等材料的接缝密封。

脱醇型单组份RTV硅橡胶无腐蚀性，脱酮肟型单组份RTV硅橡胶的腐蚀性也小，两者都可用作电子、电器领域的粘接剂或密封胶，同时也是建筑密封胶的主要品种。

脱羟胺型单组份RTV硅橡胶的定伸模量低，主要用作建筑密封胶。

3、单组份RTV硅橡胶的配制
3．1基胶及其制备
单组份室温硫化硅橡胶的基胶一般为α，ω-二羟基聚二甲基硅氧烷，依靠端Si-OH基与交联剂的反应，使胶料变成弹性体。

α，ω-二羟基聚二甲基硅氧烷共聚物（嵌段共聚物、无规共聚物或接枝共聚物）也可作为单组份室温硫化硅橡胶的基胶使用。

不同的单组份室温硫化硅橡胶基胶会得到不同性能的单组份室温硫化硅橡胶产品。

α，ω-二羟基聚二甲基硅氧烷（R=R1=Me），HO(Me2SiO)n H ，是单组份室温硫化硅橡胶基胶的典型代表，是单组份室温硫化硅橡胶产品中主要使用的基胶。

α，ω-二羟基聚二甲基硅氧烷通常被简称为107胶。

107胶摩尔质量的大小直接影响带弹性体的性能。

一般选取为（1-10）×104g/mol 。

107胶的摩尔质量增加，由此制得的单组份室温硫化硅橡胶的物理力学性能提高/但摩尔质量过高。

粘稠性差或不
易流动，不适于作单组份室温硫化硅橡胶的基胶。

摩尔质量太低，虽流动性好，加工容易，交联速度快，但固化后的弹性体强度很差。

使用摩尔质量大和摩尔质量小的107混合胶作基胶。

可以保证混合胶的流动性，同时固化后的弹性体强度大为提高。

107胶通常采用有机环硅氧烷的开环聚合反应来制备。

反应可采用酸性催化剂（如硫酸、盐酸、磷酸、路易斯酸等），也可采用碱性催化剂（如KOH、Me4NOH等）。

但采用酸性催化剂时，反应结束后的除酸过程比较麻烦，而且酸不易除尽，致使硫化胶的稳定性较差。

工业上较为实用的是采用D4 或DMC为原料，以KOH为催化剂使环硅氧烷开环聚合。

待聚合体系变粘稠、聚硅氧烷的摩尔质量达105以上时，再逐渐向反应物中滴加蒸馏水，进行降解反应。

反应结束后，将催化剂中和，脱除低沸物，即得107胶。

通过控制加水量和温度可以调节降解反应速度，可制得所需摩尔质量的107胶。

聚合和降解是平衡化学反应过程，所得产物中有约12%-18%环硅氧烷，反应结束后需将低沸物减压除去。

除KOH、LiOH、Me4NOH、Bu4POH等亦可作为催化剂使用。

107胶的粘度与摩尔质量的关系如图所示，并可由经验式求出：
η=2.8×10-9M2.63
式中η为本体粘度，mPa·s；M为摩尔质量，g/mol。

单组份RTV硅橡胶的配制主要依使用的交联剂种类及性能要求设计配方及配制工艺。

根据单组份RTV硅橡胶是借助于空气中的水分硫化及作为密封胶、胶粘剂使用的特点，在配方及配制工艺上，除
考虑硫化后的各种性能外，还要考虑硫化前的使用工艺要求及胶料在包装容器中的贮存稳定性。

作为胶粘剂，应具有适当的的流动性，使其不至于因粘度过低而从粘接部位流失，或因粘度高而不易涂敷施工；作为密封胶，应具有触变性，使其在施工中及硫化前不至于从密封部位流淌下垂，同时又易于从容器中挤出或用泵输送。

在密封的包装容器中，不会因长期存放而发生胶料结构化，或硫化速度及硫化后的性能改变等。

单组份RTV硅橡胶作为胶粘剂使用时，硫化后的性能要求主要是对所接触基材的粘接性良好、无腐蚀，同时具有良好的物理机械性能、电性能和阻燃性。

几年来，在电子、电气行业中使用的单组份单组份RTV硅橡胶特别重视控制低分子有机硅氧烷含量，以避免高温密闭系统中使用的微型电机、继电器、开关等发生接点短路或转动界面的磨耗；主要措施是严格除掉基胶中的D3-D20，甚至D3-D40 。

单组份RTV硅橡胶作为密封胶使用时，主要考虑完全硫化后的模量大小、对接触基材的粘接性、动态耐久性、表面耐候性、对基材的腐蚀性、对周边的污染性等因素。

其中模量是表征密封胶移动能力的参数，用密封胶的定伸应力来度量；它是密封胶的品级标志，也是配方设计中首先要考虑的问题。

单组份RTV硅橡胶在配制过程中，必须严格控制各种成分的含水量，并在干燥环境中进行。

在工业生产中使用的主要设备有捏合机、高速搅拌器、行星式搅拌器、三辊研磨机、混炼挤出机及包装机等。

可以采用间歇法生产，但在大规模生产中多采用连续法。

间歇法生产
的主要设备是行星式搅拌器或碟型分散机。

连续法生产的主要设备是双螺杆混炼挤出机或静态混合器。

单组份RTV硅橡胶的包装普遍采用金属软管或塑料封筒，各种包装都配有调节挤出量的塑料咀；为适应建筑工程的施工需要，也有塑料复合膜制的肠型软包装形式。

塑料封筒尾部的顶料活塞除尺寸精度要求严格外，还应在周边涂布一层密封滑膏。

3.2配合剂与配方
3.2.1 配合剂
（1）填料单组份室温硫化硅橡胶常用的填料有白炭黑、碳酸钙、硅藻土、石英粉、云母粉、二氧化钛、高岭土等。

沉淀法白炭黑配制的胶料流动性好，是主要的补强填料。

若以补强、提高介电性能和触变性能（所谓触变性就是固化前的混合胶料在外力作用下易于变形流动，一旦外力消失又能停止形变和流动的性能）为目的，则选用气相法白炭黑效果最好。

重质碳酸钙是增量填料；轻质碳酸钙是常用的半补强填料，但补强效果差；活性碳酸钙(又称胶体碳酸钙，由轻质碳酸钙经脂肪酸处理而成)具有补强作用；而纳米碳酸钙能有效地提高室温硫化硅橡胶的力学性能。

与高温硫化硅橡胶一样，使用白炭黑时，要对其按Si-OH基处理，以防胶料混合和存放过程中结构化。

不同填料对产品的流动性、机械性能有很大的影响。

（2）交联剂单组份室温硫化硅橡胶的交联剂是含可水解性基团的多官能性硅烷化合物，通式为R4-n Si-Y n，其中n=3或n=4；R为
烷基；Y为可水解性基团。

不同型号的单组份室温硫化硅橡胶的交联剂是不同的。

下面分别予以介绍。

①脱羧酸型脱羧酸型单组份室温硫化硅橡胶交联剂的通式可
写为R4-n Si-（OCOR1）n，n=3或n=4.最典型和最常用的是MeSi（OAc）
，所以脱羧酸型又直接成为脱乙酸型。

MeSi（OAc）3可由甲基三3
氯硅烷（MeSiCl3）与乙酸酐反应制取，也可由甲基三氯硅烷与无水乙酸在精馏塔中连续酰化得到：
MeSiCl3+Ac2O→MeSi（OAc）3+AcCl
MeSiCl3+AcOH→MeSi（OAc）3+HCl
若采用吡啶为酸吸收剂，在通常条件下就能进行。

②脱肟型脱肟型单组份室温硫化硅橡胶的交联剂为多官能性肟基硅烷，其通式为：R4-n Si（ON=CR1R2）n，n=3或n=4；R,R1,R2均为有机基团，可相同，也可不同。

最常用的是甲基三丙酮肟基硅烷，它是由MeSiCl3与丙酮肟反应而制得的：
MeSiCl3+MeC=NOH→MeSi(ON=CMe2)3+3HCl 在反应中，常采用Ph-N作为酸吸收剂。

③脱醇型脱醇型单组份室温硫化硅橡胶的交联剂为三官能烷氧基硅烷，通式为RSi（OR1）3。

最常用的是MeSi（OMe）3、MeSi （OEt）3。

它们是由MeSiCl3与相应的醇反应制备：
MeSiCl3+3MeOH→MeSi（OMe）3+3HCl
MeSiCl3+3EtOH→MeSi（OEt）3+3HCl
④脱胺型脱胺型单组份室温硫化硅橡胶的交联剂为多官能胺
基硅烷，通式为RSi（NHR1）3，最常用的是甲基三环己胺基硅烷（MeSi （NHC6H11）3）。

它由MeSiCl3与环己胺反应制取：
MeSiCl3+6H2NC6H11→MeSi（NHC6H11）3+3C6H11NH2·HCl↓
⑤脱酰胺型脱酰胺型单组份室温硫化硅橡胶的交联剂为多官能性酰胺基硅烷，通式为RSi(NR1COR2)3。

常用的是甲基三(N-甲基乙酰氨基)硅烷。

制备方法比较特殊，是先将金属钠在甲苯中制成钠砂，钠砂与N-甲基乙酰胺反应，生成N-甲基乙酰氨钠盐甲苯悬浮液，然后在冰水浴下，加入MeSiCl3反应制得。

⑥脱丙酮型脱丙酮型单组份室温硫化硅橡胶的交联剂最常用的是甲基三（异丙烯氧基）硅烷。

⑦脱羟胺型脱羟胺型单组份室温硫化硅橡胶交联剂为多官能性胺氧基硅烷，典型的是MeSi(ONEt2)3 。

（3）催化剂单组份室温硫化硅橡胶常用的催化剂是锡的化合物，如：辛酸亚锡、二月桂酸二丁基锡等；各种钛的络合物也较常用。

（4）其他添加剂单组份室温硫化硅橡胶常用的其他添加剂有颜料、耐热添加剂、触变性赋予剂、增粘剂、增塑剂（如非反应性二甲基硅油、链烷烃混合物）、水分清除剂防霉剂等。

3.2.2固化机理
单组份室温硫化硅橡胶的固化，首先是交联剂接触大气中的湿气后，可水解性的官能基迅速发生水解，生成硅醇。

其硅醇的Si-OH基与107胶的Si-OH基发生缩合反应，从而导致单组份室温硫化硅橡胶的固化交联，形成三维网络结构，成弹性体。

固化交联反应在室温下
即可发生。

有的型号需要催化剂的参与，有的型号则不需要催化剂。

固化的速度在很大程度上取决于大气的湿度和水分在胶层中的扩散速度。

虽然各种型号单组份室温硫化硅橡胶的交联剂不同，但他们的固化首先是交联剂接触空气中的湿气，引起交联剂的官能基水解，生成了硅醇。

即固化机理基本是相同的。

因单组份室温硫化硅橡胶只有与水分接触反应才会产生固化交联，所以胶层的表面部分接触大气中的水气，则先固化；胶层的内部则固化慢。

因此，存在着表层固化快，深层固化慢或深层不固化的问题。

深层固化取决于水分在胶层中的扩散速度。

硫化体系的指触干燥时间与交联剂的水解反应活性有关，交联剂的活性越高，硫化体系的指触干燥时间就越短；同时也与催化剂的种类、用量有关。

其基本规律是：脱丙酮型＞脱酰胺型＞脱醋酸型＞脱酮肟型＞脱醇型。

从固化机理看，固化交联是107胶的两个Si-OH基参与反应，但两个Si-OH不可能完全理想地都参与了反应。

也就是说，在单组份室温硫化硅橡胶固化交联时107胶的部分Si-OH基并没有参与反应。

这可能是单组份室温硫化硅橡胶物理力学性能较差的原因之一。

3.2.3 配制方法
单组份室温硫化硅橡胶的配置可以根据胶料的稠度在反应器或行星搅拌机等设备上进行。

通常需先将基胶（107胶）、填料、颜料、其他添加剂等在炼胶机或三辊机上混合成膏状物或粘稠液体，然后进行干燥处理。

在干燥情况下冷却，再加入交联体系（交联剂或交联剂
和催化剂）。

在隔绝空气中湿气的条件下充分混匀后，封装入一个密闭的容器中储存。

使用时从容器中取出，接触空气中的水汽，室温下即可固化。

干燥处理后的整个操作过程中要避免接触大气中的湿气，这对产品的储存性能至关重要。

防水程度会直接影响到产品的存放期。

根据单组份室温硫化硅橡胶借助与空气中的水气接触反应而固化，并主要作为胶粘剂、密封胶使用的特点，在配方及配制工艺上，除了要考虑固化后的各种性能外，更重要的是固化前的使用工艺要求及胶料在包装容器中的储存稳定性。

作为胶粘剂，应有适当流动性。

不要因粘度低而从施工部位流失，也不要因稠度太大而不易涂覆施工。

作为密封胶，应有触变性。

施工中及固化前不至于从密封部位流淌下垂，但又容易从容器中挤出，这对垂直表面的施工应用非常重要。

在密封的包装容器中，不应因长期存放，而发生胶料结构化或长期存放后胶料的固化速度及固化后的性能发生变化。

4、各种型号单组份室温硫化硅橡胶的分析
4.1 脱乙酸型
脱乙酸型单组份室温硫化硅橡胶是历史最悠久的品种，也是单组份室温硫化硅橡胶产品中价格最低廉的品种。

它具有最宽广的稠度范围以及有效的硫化性能，应用面相对较广，是目前使用最多的室温硫化硅橡胶。

脱乙酸型单组份室温硫化硅橡胶具有如下优缺点。

（1）优点脱乙酸型单组份室温硫化硅橡胶对各种涂底漆或不
涂底漆的大多数基材均具有优良的粘接性，低温长期保存稳定性好，力学强度适中，透明性好，固化速度快，一般不需用催化剂。

（2）缺点在固化交联时脱除的乙酸，有刺激性气味，对金属材料有腐蚀性，它的使用范围就受到一定的限制。

在用量较大的建筑工业上，对混凝土的粘接能力差，应用大受影响。

原因是产生的乙酸与建筑材料的碳酸盐发生作用，在橡胶与混凝土之间生成了一层白垩土层，而失去粘接力。

脱乙酸型单组份室温硫化硅橡胶的固化速度较快，尤其表面固化快。

对大面积粘接或密封施工操作，要求固化相对慢一些，这时可使侧链上带酰基的环状硅氧烷代替MeSi（OAc）3，降低交联剂的水解活性，即可达到目的。

4.2 脱肟型
脱肟型单组份室温硫化硅橡胶具有如下优缺点。

（1）优点产品储存稳定性很好，无臭味，粘接性好，对一般材料物腐蚀性，表面固化较快（完全固化所需时间较长），可以分散于溶剂中作为喷、刷和滴涂应用。

胶料固化后，综合性能好，目前已成为单组份室温硫化硅橡胶最主要的型号之一。

（2）缺点力学强度较低，作为胶粘剂或密封胶使用时常常要对基材进行底漆处理，对黄铜类材料有腐蚀性。

脱肟型单组份室温硫化硅橡胶胶料中通常要加入少量的催化剂。

适用于脱肟型单组份室温硫化硅橡胶的催化剂有：有机锡化合物（如二月桂酸二丁基锡、辛酸亚锡），胺基硅烷等。

催化剂的用量大，则
固化速度快。

二月桂酸二丁基锡是中等毒性级别化合物，辛酸亚锡为低毒性化合物，产品在涉及食品及医疗卫生等材料应用时，要选用辛酸亚锡作催化剂。

脱肟型单组份室温硫化硅橡胶胶料固化速度相对较快，但成膜时间长（一般需要50min左右），对施工不利。

如果采用与其他型号的交联剂混合使用的办法，可以很好的解决这个问题。

4.3 脱醇型
脱醇型单组份室温硫化硅橡胶具有如下优缺点。

（1）优点由于在固化时脱除的是小分子醇副产物，无臭味，且对金属和其他材料均没有腐蚀性，因此它是电子零器件密封、电子绝缘等电子、电器工业中应用最为理想的品种。

该型号强度高，固化速度可调节，粘结性较好（对不涂底漆的基材粘结性尚可，对涂底漆的基材粘结性良好），是目前市场上品种品级最多、应用较为普遍的一类单组份室温硫化硅橡胶。

（2）缺点对于一般性配方的脱醇型单组份室温硫化硅橡胶存在三个主要缺点。

①在固化性能方面，表现出表干时间太长，内部固化慢（固化速度太慢）。

②储存稳定性差，胶料长期存放后使用性能下降，与配制初期在固化速度固化性能上差距较大，甚至触变性变坏或胶料结构化，挤出困难，存放时对环境温度比较敏感，为延长储存时间，存放温度一
般不要超过20℃。

③作为密封胶、胶粘剂使用，对所接触基材的粘结性还是不够理想。

4.4 脱胺型
脱胺型单组份室温硫化硅橡胶的主要特点是有较好的粘结性，固化速度快，对碱性材料不腐蚀。

主要用作土木建筑用密封胶、粘接剂。

但在固化过程中脱除的胺有臭味和毒性，对金属有腐蚀作用，尤其对铜的腐蚀性较严重，强度也较低，应用不广。

采用脱胺型与其它型号（主要是脱醇型）组成的混合型交联剂也可以改进纯脱胺型的不足，开发一些实用型品种，扩大应用范围。

4.5 脱酰胺型
脱酰胺型单组份室温硫化硅橡胶的特点是固化速度快，一般不用催化剂。

它的使用价值在于它的硫化弹性体的模量非常低，相对伸长率非常高，并对许多基材有非常好的粘结性。

主要用于移动范围大的接缝密封。

其主要缺点是强度很低。

为了突出脱酰胺型单组份室温硫化硅橡胶低模量、高伸长率的特点，使该型号产品得到很好的应用，可加些二官能酰胺基硅烷或硅氧烷作为链增长剂，以得到模量更低、伸长率更高的品种。

脱酰胺型的交联剂常与其它型号交联剂并用组成混合型交联剂使用，集各种型号的特点为一体，开拓了单组份室温硫化硅橡胶新品种，扩大了应用范围。

4.6 脱丙酮型
脱丙酮型单组份室温硫化硅橡胶是开发较晚的一个品种。

它具有良好的粘结性，无臭、无毒、无腐蚀性，储存稳定，耐热性优异，胶层的表面及内部固化均较快。

广泛地用于电气设备的绝缘、防湿、防震、气密性密封，并可以配制成导热及导电的特种品级。

从其综合性能讲，它是单组份室温硫化硅橡胶品种中的佼佼者。

它的缺点是合成工艺复杂，成本高。

脱丙酮型单组份室温硫化硅橡胶须用催化剂。

该型号使用的催化剂为非有机羧酸金属盐类。

单组份室温硫化硅橡胶的固化交联是缩合反应。

缩合反应一般难于终止。

如果含有活泼氢的反应生成物留在系统内，当加热时，会发生断裂硅氧烷聚合物的链的反应，即发生硫化还原反应。

前述几种型号的单组份室温硫化硅橡胶在固化交联过程中产生的小分子副产物含有活泼氢，它们若脱除不干净，残留在硫化体系内，会使硫化的体系讲解（尤其高温时），寿命降低。

而脱丙酮型单组份室温硫化硅橡胶交联过程中释放出的丙酮不含活泼氢，因此，硫化制品的耐温性好；并且丙酮非典低，易扩散挥发，使之胶料的表面和内部固化均较快，这一点比其它各组分优越。

4.7 脱羟胺型
脱羟胺型单组份室温硫化硅橡胶也是开发较晚的一个品种。

它粘结性好，硫化速度快，一般不使用催化剂。

同脱酰胺型一样，硫化胶的模量低，主要用作建筑密封胶。

其缺点是强度低。

5、酮肟型单组份RTV硅橡胶
脱酮肟型单组份RTV硅橡胶是用含酮肟基的硅烷作交联剂配制的一类单组份RTV硅橡胶，具有硫化性适度、硫化过程中释放的副产物酮肟气味小、除对铜有轻微腐蚀外对其他金属无腐蚀等优点，是性价比较好的一类单组份RTV硅橡胶品种；主要用于建筑、电子电气、汽车行业的密封胶和胶粘剂，是目前市场上销量较大的单组份RTV硅橡胶品种。

脱酮肟型单组份RTV硅橡胶一般以α，ω-二羟基聚二甲基硅氧烷为基胶，
CH3Si(ON=C(CH3)2)3
CH3Si(ON=C(CH3)C2H5)3
CH2=CHSi(ON=C(CH3)C2H5)3
及四官能团的硅氧基为交联剂。

除甲基三丙酮肟基硅烷与基胶相容性差、需借助溶剂混合封端外，其他酮肟基硅烷都可以直接与基胶混合。

酮肟基硅烷的用量应根据基胶中硅羟基的含量及填料中水的含量决定，即酮肟基与基胶和填料合计羟基的量之比应大于 1.2，最好在1.3-2.5之间。

例如，45g羟基质量分数的0.07%的基胶与37g水含量0.4%的填料1及5g水含量0.1%的填料2配制单组份RTV硅橡胶时，基胶中羟基的量为0.0018mol，填料1中羟基的量为0.017mol，填料2中羟基的量为0.00056mol，羟基总量为0.019mol.交联剂若按量之比1.3-2.5加入，则酮肟基的量应为0.025-0.048mol；如果交联剂万为甲基三丁酮肟基硅烷，则交联剂的加入量为2.5-4.8g。

可用于脱酮肟型单组份RTV硅橡胶的补强填料及增量填料很。
