台达伺服电机常见问题
伺服电机出现故障的常见原因有那些？
伺服电机出现故障的常见原因有那些？伺服电机可以控制速度，位置精度⾮常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转⼦转速受输⼊信号控制，并能快速反应，在⾃动控制系统中，⽤作执⾏元件，且具有机电时间常数⼩、线性度⾼等特性，可把所收到的电信号转换成电动机轴上的⾓位移或⾓速度输出。
分为直流和交流伺服电动机两⼤类，其主要特点是，当信号电压为零时⽆⾃转现象，转速随着转矩的增加⽽匀速下降。
伺服电机常见问题以及正确的维修⽅法1. 电源或驱动器故障⼀种可能是伺服电机电源不⾜或驱动器损坏。
在这种情况下，电机本⾝是好的，但是外部系统的故障会导致它出现故障。
有故障的驱动器或电源可能会通过在流向电机的电源中产⽣电压尖峰或不规则来损坏伺服电机。
通常，绕组需要重绕。
2、轴承故障通常，困扰伺服电机的是轴承故障。
磨损或未润滑的轴承会引起刺⽿的刺⽿噪⾳或呜呜声，因此如果您的电机出现这种症状，则可能是轴承造成的。
有时您可以更改设置和参数来弥补这个问题，但如果这不起作⽤，您可能需要更换伺服电机的轴承。
⼀定要⽴即这样做——随着时间的推移，有故障的轴承会导致电机完全故障。
3. 灰尘刹车布满灰尘的制动器也会导致伺服电机发出尖锐的尖叫声。
如果您的伺服电机有刹车，刹车⽚上的灰尘可能会渗⼊刹车本⾝。
然后灰尘会移动到轴承上，吸收油，并导致摩擦和尖叫。
尽管伺服电机轴承通常有防护罩，但灰尘通常会设法侵⼊并破坏它们。
4、定位误差定位错误也会导致伺服电机出现问题。
如果发⽣这种情况，电机将静⽌不动并发出嗡嗡声或颤动声，输出轴即使处于静⽌状态也会轻微摆动。
5. 设置问题或参数丢失设置问题和参数丢失会导致与定位错误类似的抖动问题。
您可以通过运⾏电机和驱动器的设置程序来检查这些问题是否是导致故障的原因。
如果不是，则电机中的反馈问题可能需要维修。
6. 电⽓故障电容器、电阻器、⼆极管、编码器、旋转变压器和其他电⽓元件都会随着时间的推移⽽磨损。
随着您的电⽓设备性能下降，它最终会开始损害您的电机性能并需要维修。

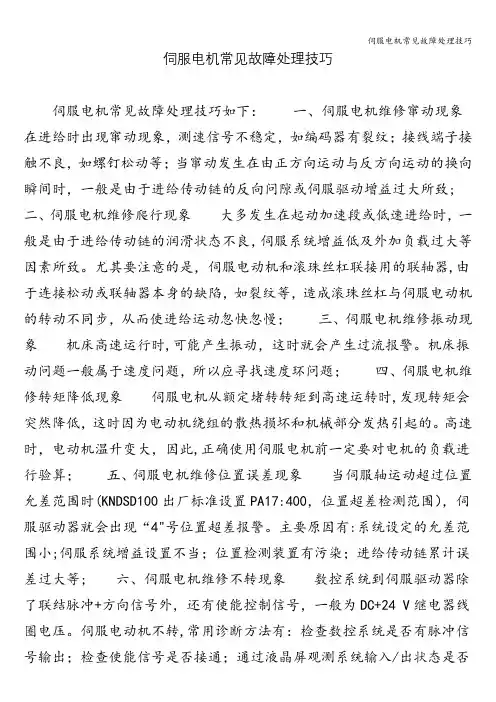

伺服电机常见故障处理技巧
伺服电机常见故障处理技巧伺服电机常见故障处理技巧如下：一、伺服电机维修窜动现象在进给时出现窜动现象，测速信号不稳定，如编码器有裂纹；接线端子接触不良，如螺钉松动等；当窜动发生在由正方向运动与反方向运动的换向瞬间时，一般是由于进给传动链的反向问隙或伺服驱动增益过大所致;二、伺服电机维修爬行现象大多发生在起动加速段或低速进给时，一般是由于进给传动链的润滑状态不良，伺服系统增益低及外加负载过大等因素所致。
尤其要注意的是，伺服电动机和滚珠丝杠联接用的联轴器,由于连接松动或联轴器本身的缺陷，如裂纹等，造成滚珠丝杠与伺服电动机的转动不同步，从而使进给运动忽快忽慢；三、伺服电机维修振动现象机床高速运行时,可能产生振动，这时就会产生过流报警。
机床振动问题一般属于速度问题，所以应寻找速度环问题；四、伺服电机维修转矩降低现象伺服电机从额定堵转转矩到高速运转时,发现转矩会突然降低，这时因为电动机绕组的散热损坏和机械部分发热引起的。
高速时，电动机温升变大，因此,正确使用伺服电机前一定要对电机的负载进行验算；五、伺服电机维修位置误差现象当伺服轴运动超过位置允差范围时(KNDSD100出厂标准设置PA17:400，位置超差检测范围），伺服驱动器就会出现“4"号位置超差报警。
主要原因有:系统设定的允差范围小;伺服系统增益设置不当；位置检测装置有污染；进给传动链累计误差过大等; 六、伺服电机维修不转现象数控系统到伺服驱动器除了联结脉冲+方向信号外，还有使能控制信号，一般为DC+24 V继电器线圈电压。
伺服电动机不转,常用诊断方法有：检查数控系统是否有脉冲信号输出；检查使能信号是否接通；通过液晶屏观测系统输入/出状态是否满足进给轴的起动条件；对带电磁制动器的伺服电动机确认制动已经打开；驱动器有故障；伺服电动机有故障;伺服电动机和滚珠丝杠联结联轴节失效或键脱开等。
台达伺服驱动器常见异常报警及其排除方法
台达伺服驱动器常见异常报警及其排除方法一、电流报警伺服驱动器中常见的电流报警包括过流报警和欠流报警。
1.过流报警：当伺服驱动器输出电流超过设定的最大电流时，会触发过流报警。
可能的原因包括电机过载、电源欠压或电源过压等。
排除方法如下：-检查电机负载，确保负载正常。
-检查电源电压，如果电源电压异常，则应修复电源故障。
-检查伺服驱动器参数设置，确保电流限制设置正确。
2.欠流报警：当伺服驱动器输出电流低于设定的最小电流时，会触发欠流报警。
可能的原因包括电机接线不良、电源欠压或电源过压等。
排除方法如下：-检查电机接线，确保接线良好。
-检查电源电压，如果电源电压异常，则应修复电源故障。
-检查伺服驱动器参数设置，确保电流限制设置正确。
二、速度报警伺服驱动器中常见的速度报警包括超速报警和低速报警。
1.超速报警：当伺服驱动器输出速度超过设定的最大速度时，会触发超速报警。
可能的原因包括速度指令过大、电源电压波动较大等。
排除方法如下：-检查速度指令，确保速度指令在设定范围内。
-检查电源电压，如果电源电压波动较大，则应修复电源故障。
-检查伺服驱动器参数设置，确保速度限制设置正确。
2.低速报警：当伺服驱动器输出速度低于设定的最小速度时，会触发低速报警。
可能的原因包括速度指令过小、电源电压波动较大等。
排除方法如下：-检查速度指令，确保速度指令在设定范围内。
-检查电源电压，如果电源电压波动较大，则应修复电源故障。
-检查伺服驱动器参数设置，确保速度限制设置正确。
三、位置报警伺服驱动器中常见的位置报警包括过程中位置偏差过大报警和位置超出边界报警。
1.位置偏差过大报警：当伺服驱动器输出位置偏差超过设定的最大值时，会触发位置偏差过大报警。
可能的原因包括负载过大、轴承损坏或机械传动部件故障等。
排除方法如下：-检查负载，确保负载正常。
-检查轴承和机械传动部件，如果有损坏，则应修复或更换。
-检查伺服驱动器参数设置，确保位置偏差设置正确。
2.位置超出边界报警：当伺服驱动器输出位置超出设定的边界范围时，会触发位置超出边界报警。
台达伺服报警一览表
台达伺服报警一览表在工业自动化领域，台达伺服系统以其出色的性能和稳定性得到了广泛的应用。
然而，在使用过程中，可能会遇到各种报警情况。
了解这些报警信息及其含义，对于及时排除故障、保障设备正常运行至关重要。
下面为您详细介绍台达伺服的常见报警一览表。
一、过电流报警（OC）过电流报警是台达伺服系统中较为常见的一种。
当电机的电流超过了驱动器所设定的允许值时，就会触发此报警。
造成过电流的原因可能有多种，例如电机负载突然增大、电机绕组短路、驱动器故障等。
如果出现过电流报警，首先需要检查电机的负载情况，看是否有卡顿、卡死等现象。
同时，对电机的绕组进行检测，以确定是否存在短路问题。
另外，驱动器本身的故障也可能导致过电流报警，需要对驱动器进行专业的检测和维修。
二、过载报警（OL）过载报警意味着电机所承受的负载超过了其额定能力。
这可能是由于长时间的高负载运行、机械传动部件故障或者参数设置不合理等原因引起的。
当遇到过载报警时，要对机械传动部分进行检查，例如皮带是否松动、丝杠是否顺畅等。
此外，还需要确认驱动器的参数设置是否与电机和负载匹配，必要时进行调整优化。
三、过电压报警（OV）过电压报警通常发生在电源电压过高或者电机在减速过程中产生的再生能量无法及时释放的情况下。
电源电压异常升高可能是电网波动或者电源设备故障所致。
而在电机减速时，若再生能量不能被有效消耗，也会导致母线电压升高从而触发报警。
针对这种情况，可以考虑增加制动电阻来消耗再生能量，或者调整驱动器的参数以优化再生能量的处理。
四、欠电压报警（UV）欠电压报警则表示电源输入电压低于驱动器正常工作所需的电压值。
这可能是由于电源供应不足、电源线过长导致的压降过大或者电网故障等原因。
解决欠电压报警问题，首先要检查电源的输入是否正常，确保其满足驱动器的要求。
如果电源线过长，可以考虑更换更粗的线缆以减小压降。
五、编码器故障报警（ENC）编码器是用于反馈电机位置和速度信息的重要部件。
13种常见的伺服电机故障及维修方法
13种常见的伺服电机故障及维修方法伺服电机因为长期连续不断使用或者使用者操作不当，会经常发生电机故障，维修又相对复杂的。
小编收集了伺服电机发生的13种常见的故障问题的维修方法，供大家学习借鉴。
一、起动伺服电机前需做的工作有哪些？1、测量绝缘电阻（对低电压电机不应低于0.5M）。
2、测量电源电压，检查电机接线是否正确，电源电压是否符合要求。
3、检查起动设备是否良好。
4、检查熔断器是否合适。
5、检查电机接地、接零是否良好。
6、检查传动装置是否有缺陷。
7、检查电机环境是否合适，清除易燃品和其它杂物。
二、伺服电机轴承过热的原因有哪些？电机本身：1、轴承内外圈配合太紧。
2、零部件形位公差有问题，如机座、端盖、轴等零件同轴度不好。
3、轴承选用不当。
4、轴承润滑不良或轴承清洗不净，润滑脂内有杂物。
5、轴电流。
使用方面：1、机组安装不当，如电机轴和所拖动的装置的轴同轴度一合要求。
2、皮带轮拉动过紧。
3、轴承维护不好，润滑脂不足或超过使用期，发干变质。
三、伺服电机三相电流不平衡的原因是什么？1、三相电压不平衡。
2、电机内部某相支路焊接不良或接触不好。
3、电机绕阻匝间短路或对地相间短路。
4、接线错误。
四、怎么控制伺服电机速度快慢？伺服电机是一个典型闭环反馈系统，减速齿轮组由电机驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服电机精确定位与定速的目的。
五、观察电机运转时碳刷与换向器之间是否产生火花及火花的程度进行修复1、只是有2～4个极小火花．这时若换向器表面是平整的．大多数情况可不必修理；2、是无任何火花．无需修理；3、有4个以上的极小火花，而且有1～3个大火花，则不必拆卸电枢，只需用砂纸磨碳刷换向器；4、如果出现4个以上的大火花，则需要用砂纸磨换向器，而且必须把碳刷与电枢拆卸下来．换碳刷磨碳刷。
台达伺服电机常见问题
所谓的PUU (Pulse of User Unit)用户单位，为一个经过电子齿轮比的用户单位，这样的设计，可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关系。
例如：ASDA-A2的encoder，每转一圏，物理量将回授1280000个脉波，如果想要改变马逹走一圏时的回授脉波数，例如100000个脉波当作一圏，则可以设P1-44(N) =128；P1-45(M) =10，当马逹转完一圏时，ASDA-A2会收到100000个脉波，这个经过电子齿轮比运算的100000，其单位即为PUU，如果要在控制器内部下逹马逹走两圏的命令时，只需根据所定义的PUU下200000个PUU命令，控制器内部会自动换回其实际的物理量，这个用法很直觉，下图为其运算原理。
一般一直认为同样的负载、同样的惯量（切刀伺服），使用同等1. 并不是高惯量就一定好，低惯量就一定差，要看其应用场合。
T= I x α (扭力= 惯量x 角加速度)P= T x ω (功率= 扭力x 角速度)P = I x α x ω所以，同样的功率之下，若惯量提升，加速度必下降，即加减速的特性变差了，当然，角速度也会相对变化，在此我们先假设其运转速度不变。
I是固定的，当一个系统设定好后(如飞刀系统，因为飞刀不变，但如果用于输送带，惯量则会变，当输送带上的物品变多时，拖的力量需加大)。
所以，你可以利用T= I x α 来估其加减速的大小及所需的扭力α = (目标转速- 初始速度) / (初始速度到目标速度所需时间)若一个系统需1 N-m的扭力，则高惯量与低惯量的马逹皆可逹成时，如果要其反应快一点，转快一点，则低惯量会是比较理想的选择。
用以上的公式，也可以轻而易举的解释，因为低惯量马逹，其转子惯量比较低，转子比较轻，所以要停下来，回生的能量比较少，以同样的速度撞墙，胖子撞的力量会比瘦的大。
总而言之，如果要反应快，加减速特性好，如果扭力值够的话，选用低惯量的马逹会比较理想，如果要求是要大扭力的，如举重物，则可能要选用高惯量的马达。
伺服电机常见故障及解决方法
伺服电机常见故障及解决方法一、电机升温过高或冒烟电机故障原因:1.负载过大。
2.两相运行。
3.风道阻塞。
4.环境温度增高。
5.定子绕组相间或匝间短路。
6.定子绕组接地。
7.电源电压过高或过低。
维修方法：1.减轻负载或选择大容量电动机。
2.清除风道。
3.采取降温措施。
4.用万用表、电压表检查输入端电源电压。
二、电机出现外壳带电现象电机故障原因：绕组受潮，绝缘老化，或引出线与接线盒壳碰。
维修方法：对应电机维修方法：干燥、更换绕组。
三、电机振动电机故障原因：1.转子不平衡。
2.轴弯曲。
3.皮带盘不平衡。
4.气隙不均匀产生单边磁拉力。
维修方法：1.校正动静平衡。
2.校直轴或更换轴弯曲不严重时可车去1-2mm然后配上套筒。
3.校正平衡。
4.重新调整。
四、电流三相不平衡电机故障。
原因：1.电源电压严重不足。
2.三相匝数不等。
3.内部接线错误。
维修方法：1.检查电源电压。
2.更换电动机或处理。
3.改正接线。
五、空载电流偏大电机故障原因：1.定转子气隙大。
2.定子绕组匝数太少。
3.装配不当。
维修方法：1.调整并使之减少。
2.重新核实并绕制。
3.重新装配。
六、绝缘电阻降低电机故障原因：1.定子进水受潮。
2.灰尘过多。
3.绝缘损坏。
4.绝缘老化。
维修方法：1.排水除潮。
2.清理积灰。
3.修复。
4.更换。
台达伺服电机常见问题
所谓的PUU (Pulse of User Unit)用户单位，为一个经过电子齿轮比的用户单位，这样的设计，可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关系。
例如：ASDA-A2的encoder，每转一圏，物理量将回授1280000个脉波，如果想要改变马逹走一圏时的回授脉波数，例如100000个脉波当作一圏，则可以设P1-44(N) =128；P1-45(M) =10，当马逹转完一圏时，ASDA-A2会收到100000个脉波，这个经过电子齿轮比运算的100000，其单位即为PUU，如果要在控制器内部下逹马逹走两圏的命令时，只需根据所定义的PUU下200000个PUU命令，控制器内部会自动换回其实际的物理量，这个用法很直觉，下图为其运算原理。
一般一直认为同样的负载、同样的惯量（切刀伺服），使用同等1. 并不是高惯量就一定好，低惯量就一定差，要看其应用场合。
T= I x α (扭力= 惯量x 角加速度)P= T x ω (功率= 扭力x 角速度)P = I x α x ω所以，同样的功率之下，若惯量提升，加速度必下降，即加减速的特性变差了，当然，角速度也会相对变化，在此我们先假设其运转速度不变。
I是固定的，当一个系统设定好后(如飞刀系统，因为飞刀不变，但如果用于输送带，惯量则会变，当输送带上的物品变多时，拖的力量需加大)。
所以，你可以利用T= I x α 来估其加减速的大小及所需的扭力α = (目标转速- 初始速度) / (初始速度到目标速度所需时间)若一个系统需1 N-m的扭力，则高惯量与低惯量的马逹皆可逹成时，如果要其反应快一点，转快一点，则低惯量会是比较理想的选择。
用以上的公式，也可以轻而易举的解释，因为低惯量马逹，其转子惯量比较低，转子比较轻，所以要停下来，回生的能量比较少，以同样的速度撞墙，胖子撞的力量会比瘦的大。
总而言之，如果要反应快，加减速特性好，如果扭力值够的话，选用低惯量的马逹会比较理想，如果要求是要大扭力的，如举重物，则可能要选用高惯量的马达。
台达伺服电机常见问题.
电机招聘专家所谓的PUU (Pulse of User Unit)使用者单位，為一个经过电子齿轮比的使用者单位，这样的设计，可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关係。
例如：ASDA-A2的encoder，每转一圏，物理量将回授1280000个脉波，如果想要改变马逹走一圏时的回授脉波数，例如100000个脉波当作一圏，则可以设P1-44(N) =128；P1-45(M) =10，当马逹转完一圏时，ASDA-A2会收到100000个脉波，这个经过电子齿轮比运算的100000，其单位即為PUU，如果要在控制器内部下逹马逹走两圏的命令时，只需根据所定义的PUU下200000个PUU命令，控制器内部会自动换回其实际的物理量，这个用法狠直觉，下图為其运算原理。
一般一直认為同样的负载、同样的惯量（切刀伺服），使用同等转速的2kW马达，惯量比大的马达应该只有好处没有坏处，但事实上在实验过程中发现：切刀驱动不换，原来使用130框号, 2kW的马达，负载率约120 ~ 140%，负载惯量比1%的马达总是过热，因此当尝试将马达更换為180框号, 2kW，结果换上去后发现速度只要开到800r/min，就会发生ALE02(过电压)或ALE05(回生异常)警示。
两台马达的扭力是一样的，但是原来使用130框号, 2kW的马达，当转速达到1200r/min才会达到极限。
从这个例子来看，并不是马达惯量越大越好，那麼请问在那些应用场合下惯量比发挥的作用影响大，那些应用场合下扭力的影响大？1. 并不是高惯量就一定好，低惯量就一定差，要看其应用场合。
T= I x α(扭力= 惯量x 角加速度) P= T x ω(功率= 扭力x 角速度) P = I x αx ω所以，同样的功率之下，若惯量提升，加速度必下降，即加减速的特性变差了，当然，角速度也会相对变化，在此我们先假设其运转速度不变。
I是固定的，当一个系统设定好后(如飞刀系统，因為飞刀不变，但如果用於输送带，惯量则会变，当输送带上的物品变多时，拖的力量需加大)。
伺服电机常见故障分析及处理
伺服电机常见故障分析及处理伺服电机是一种能够实现精确控制的电机，其常见故障分析及处理如下：1.电机无法启动或无转动-检查电机的供电电压是否正常，如果不正常，检查电源系统并修复。
-检查电机的连接线路是否松动或损坏，如有问题，重新连接或更换电缆。
-检查电机的驱动器或控制器是否正常，如有故障，修复或更换。
-检查电机本身是否损坏，如有需要，修理或更换电机。
2.电机转速不稳定或不一致-检查控制器或驱动器的参数设置是否正确，如有问题，调整参数进行稳定控制。
-检查电机的传感器或编码器是否损坏或松动，如有问题，修复或重新固定。
-检查电机的机械连接部分是否松动或损坏，如有问题，进行调整或更换。
-检查电机的绕组或定子是否损坏，如有需要，修理或更换电机。
3.电机运行过热或发热-检查电机供电电压是否过高，如有问题，调整电压。
-检查电机负载是否过大，如有需要，减少负载。
-检查电机的冷却系统是否正常，如有问题，修复或更换冷却设备。
-检查电机的绝缘是否损坏，如有需要，修理或更换电机。
4.电机震动或噪音过大-检查电机的机械部分是否松动或损坏，如有问题，进行调整或更换。
-检查电机的轴承是否损坏或干涉，如有需要，修理或更换轴承。
-检查电机的定子或转子是否不平衡，如有问题，进行平衡处理。
-检查电机的绕组是否损坏，如有需要，修理或更换电机。
5.电机的定位精度不高-检查控制器或驱动器的参数设置是否正确，如有问题，调整参数进行精确控制。
-检查电机的传感器或编码器是否损坏或松动，如有需要，修复或重新固定。
-检查电机的机械连接部分是否松动或损坏，如有问题，进行调整或更换。
-检查控制系统的反馈回路是否正常，如有问题，修复或更换。
台达伺服50问
台达伺服50问
Q23：伺服电机通过滚珠丝杆带动100kg的负载，滚珠丝杆重量20kg/ 直径20mm/导程10mm，滚珠丝杆为垂直安装，不考虑摩擦力因素伺服 电机提升这个负载最少需要输出多少扭矩？ A23：伺服电机需要扭矩T=M*g*PB/2π=100*9.8*0.01/6.28=1.56N.m M-负载重量 g-重力加速度 PB-滚珠丝杆螺距
台达伺服50问
Q4：伺服电机为何要Servo on之后才可以动作？ A4：伺服驱动器并不是在通电后就会输出电流到电机，因此电机是处 于放松的状态（手可以转动电机轴）。伺服驱动器接收到Servo on信号 后会输出电流到电机，让电机处于一种电气保持的状态，此时才可以接 收指令去动作，没有收到指令时是不会动作的即使有外力介入（手转不 动电机轴），这样伺服电机才能实现精确定位。
Q24：伺服电机带负载运行一下停下来会来回晃动是什么原因 ？ A24：负载惯量太大。使用增益计算软件将频宽设小，惯量比设大，重 新计算增益。惯量比的设置最好是驱动器实际估测到的值。
台达伺服50问
Q25：PLC发脉冲给伺服，电机为什么不转？ A25：这种情况下电机不转的原因有很多，需要一级一级排查原因。首 先要确认的是通过伺服驱动器JOG电机是否会动作，然后再确认伺服 的工作模式/接收脉冲指令型式/接线。
小技巧：
负载惯量比低时频宽可以设大一些， 负载惯量比大时频宽一定要设小。
台达伺服50问
Q18：如何估测负载惯量比？ A18：参数P0-02设14可在驱动器面板上监视负载惯量比。通过JOG或 上位控制器指令让伺服电机带动负载频繁正反转，监测到的负载惯量比 会趋于稳定，在不同的增益条件下估测到的值可能不一样。估测负载惯 量比时要求0-2000rpm加速时间在1S以下，运转速度200rpm以上。 Q19：怎样确定是否需要外接回生电阻？
台达伺服过电压
一、引言随着工业自动化程度的不断提高，伺服系统在工业生产中得到了广泛应用。
伺服系统以其高精度、高稳定性等特点，成为了工业自动化领域的核心部件。
然而，在实际应用过程中，伺服系统也面临着各种故障和挑战，其中过电压现象便是伺服系统常见故障之一。
本文将针对台达伺服过电压现象进行详细分析，并提出相应的应对措施。
二、台达伺服过电压现象分析1. 产生原因（1）电源问题：电源电压波动过大、电源频率不稳定等因素都会导致伺服系统过电压。
（2）负载问题：伺服系统在启动、制动、加减速等过程中，负载电流变化较大，容易产生过电压。
（3）控制系统问题：控制系统参数设置不合理、控制算法不当等因素也会导致伺服系统过电压。
（4）电气干扰：周围电磁环境恶劣、电缆敷设不合理等因素会引起电气干扰，导致伺服系统过电压。
2. 现象表现（1）伺服电机异常发热：过电压会导致伺服电机温度升高，甚至烧毁。
（2）伺服电机振动和噪音增大：过电压会引起伺服电机振动和噪音增大，影响设备运行。
（3）伺服系统性能下降：过电压会导致伺服系统精度降低、响应速度变慢等。
（4）设备损坏：严重过电压可能导致伺服系统损坏，甚至引发火灾等安全事故。
三、应对措施1. 电源优化（1）选用高品质电源：选用高品质电源可以降低电源电压波动和频率不稳定现象。
（2）加装电源滤波器：电源滤波器可以有效抑制电源中的高频干扰和噪声。
（3）使用稳压器：稳压器可以稳定电源电压，降低过电压现象。
2. 负载优化（1）优化启动、制动和加减速过程：合理设置启动、制动和加减速参数，减少负载电流变化。
（2）选用合适的电机和驱动器：根据实际负载情况，选择合适的电机和驱动器，降低过电压现象。
3. 控制系统优化（1）合理设置控制系统参数：根据实际应用需求，合理设置控制系统参数，提高伺服系统稳定性。
（2）优化控制算法：针对实际应用场景，优化控制算法，提高伺服系统性能。
4. 电气干扰防护（1）合理敷设电缆：按照规范敷设电缆，降低电磁干扰。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤：报警代码涉及参数设定值AL013 P2-15 0AL014 P2-16 0AL015 P2-17 0更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060绝对值伺服设定步骤：2-08 先设 30 再设 28（断电上电）2-69 12-08 2712-71 10-49 1看0-510-523.测试过程中，出现报警及解决方法：报警代码涉及参数（故障原因）设定值（或修改方法）AL006 启动短时间报警电机堵转， U V W 接错AL011 位置检出器异常查看编码器线，或排除干扰AL018 若是伴随 AL011 出现按 AL011 处理AL009 P2-35 上限值检查负载或者电子齿轮比设定AL018 确认以下条件是否产生：正确设定参数 P1-76 与P1-76< 电机转速与P1-46 ：1 46 4 19.8 10 P1-76> 电机转速与61 46 4 19.8 10606电机转速PAL024 AL026编码器初始磁场错误电机接地端是否正常接(磁场位置 UVW 错误地2.编码器讯号线，是否有与电源或大电流的线路分开，避免干扰源的产生3.位置检出器的线材是否使用隔离线1. 电机接地端是否正常 1.请将 UVW 接头的接接地地端(绿2.编码器讯号线，是否有色 )与驱动器的散热部分与电源或大电流的线路分开，避免干扰源的产生3. 位置检出器的线材连接2. 请检查编码器讯号线，是否有与电源或大电流的线路确实的分隔开3. 请使用含隔离网的线材4.当运行过程中电机出现明显的抖动或震动：需手动调增益看看效果手动模式调增益：当P2-32 设定为 0 时，速度回路的比例增益（ P2-04), 积分增益（ P2-06）, 和前馈增益（ P2-07), 可自由设定。
比例增益：增加增益会提高速度回路响应带宽积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤：
更改完参数，需重新上电。
2.绝对值伺服初次上电报警解决步骤：
除了以上问题，还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060
绝对值伺服设定步骤：
2-08 先设30 再设28（断电上电）
2-69 1
2-08 271
2-71 1
0-49 1
看0-51
0-52
3.测试过程中，出现报警及解决方法：
确认以下条件是否产
生：
P1-76<电机转速与
1 46 4 19.8 106
60
电机转速P
4.当运行过程中电机出现明显的抖动或震动：
需手动调增益看看效果
手动模式调增益：
当P2-32设定为0时，速度回路的比例增益（P2-04),积分增益（P2-06）,和前馈增益（P2-07),可自由设定。
比例增益：增加增益会提高速度回路响应带宽
积分增益：增加增益会提高速度回路低频刚度，并降低稳态误差。
前馈增益：降低相位落后误差
另外在排除干扰的过程中需要注意：
信号线归结在一起，电源线归结在一起。
两者之间至少保持30公分距离，以减少在运行过程中强电对弱电造成信号上的干扰！
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
伺服电机十大故障原因分析与排除处理方法
伺服电机十大故障原因分析与排除处理方法一、电机编码器报警：01、故障原因：①、接线错误；②、电磁干扰；③、机械振动导致的编码器硬件损坏；④、现场环境导致的污染；02、故障排除：①、检查接线并排除错误；②、检查屏蔽是否到位，检查布线是否合理并解决，必要时增加滤波器加以改善；③、检查机械结构，并加以改进；④、检查编码器内部是否受到污染、腐蚀（粉尘、油污等），加强防护；03、安装及接线标准：①、尽量使用原装电缆；②、分离电缆使其尽量远离污染接线,特别是高污染接线；③、尽可能始终使用内部电源。
如果使用开关电源,则应使用滤波器，确保电源达到洁净等级；④、始终将公共端接地；⑤、将编码器外壳与机器结构保持绝缘并连接到电缆屏蔽层；⑥、如果无法使编码器绝缘,则可将电缆屏蔽层连接到编码器外壳和驱动器框架上的接地(或专用端子)。
二、电机断轴：01、故障原因：①、机械设计不合理导致径向负载力过大；②、负载端卡死或者严重的瞬间过载；③、电机和减速机装配时不同心。
02、故障排除：①、核对电机样本中可承受的最大径向负载力，改进机械设计；②、检查负载端的运行情况，确认实际的工艺要求并加以改进；③、检查负载运行是否稳定，是否存在震动，并加以改进机械装配精度。
三、电动机空载电流不平衡，三相相差大：01、故障原因：①、绕组首尾端接错；②、电源电压不平衡；③绕组存在匝间短路、线圈反接等故障。
02、故障排除：①、检查并纠正；②、测量电源电压，设法消除不平衡；③、消除绕组故障。
四、电动机运行时有异响：01、故障原因：①、轴承磨损或油内有砂粒等异物；②、转子铁芯松动；③、轴承缺油；④、电源电压过高或不平衡。
02、故障排除：①、更换轴承或清洗轴承；②、检修转子铁芯；③、加油；④、检查并调整电源电压。
五、电动机起动困难，额定负载时，电动机转速低于额定转速较多：01故障原因：①、电源电压过低；②、面接法电机误接；③、转子开焊或断裂；④、转子局部线圈错接、接反；③、修复电机绕组时增加匝数过多；⑤、电机过载。
台达伺服驱动器常见异常报警及其排除方法
台达伺服驱动器常见异常报警及其排除方法1.过压报警：这是指伺服驱动器输入电压超过额定值引起的报警。
解决方法包括：-检查电源供应是否符合要求，确保输入电压稳定。
-检查线路连接是否正确，排除接线问题。
-检查电源模块是否损坏，如需要更换。
2.过流报警：这是指伺服驱动器输出电流超过额定值引起的报警。
解决方法包括：-检查负载是否过重，根据实际负载情况调整设定参数。
-检查伺服驱动器输出是否短路，排除短路问题。
-检查伺服驱动器内部电路是否损坏，如需要更换相关部件。
3.过速报警：这是指伺服驱动器转速超过额定值引起的报警。
解决方法包括：-检查伺服电机控制系统的参数设置，调整相应参数限制最大速度。
-检查反馈装置是否正确安装、接线是否良好。
-检查伺服电机机械结构是否出现故障，如需要修复相应部件。
4.过载报警：这是指伺服驱动器输出力矩超过额定值引起的报警。
解决方法包括：-检查伺服电机负载情况，确保负载在驱动器输出范围内。
-检查伺服电机输出轴与负载连接部位是否松动，如需要紧固。
-检查伺服电机是否需要进行电流限制调整。
5.过热报警：这是指伺服驱动器内部温度过高引起的报警。
解决方法包括：-检查伺服驱动器散热设备是否正常工作，如需要清洁或更换。
-检查环境温度是否过高，如需要增加散热设备。
-检查输出功率是否过大，根据实际情况调整负载或功率。
6.通信报警：这是指伺服驱动器与上位机通信异常引起的报警。
解决方法包括：-检查通信线路连接是否正常，确保连接稳定。
-检查通信协议参数是否设置正确，如波特率、数据位等。
-检查上位机软件设置是否正确，如通信端口等。
13种伺服电机常见的故障问题维修方法
伺服电机因为长期连续不断使用或者使用者操作不当，会经常发生电机故障，维修又相对复杂的。
小编收集了伺服电机发生的13种常见的故障问题的维修方法，供大家学习借鉴。
一、起动伺服电机前需做的工作有哪些1）测量绝缘电阻（对低电压电机不应低于0.5M）。
2）测量电源电压，检查电机接线是否正确，电源电压是否符合要求。
3）检查起动设备是否良好。
4）检查熔断器是否合适。
5）检查电机接地、接零是否良好。
6）检查传动装置是否有缺陷。
7）检查电机环境是否合适，清除易燃品和其它杂物。
二、伺服电机轴承过热的原因有哪些电机本身：1）轴承内外圈配合太紧。
2）零部件形位公差有问题，如机座、端盖、轴等零件同轴度不好。
3）轴承选用不当。
4）轴承润滑不良或轴承清洗不净，润滑脂内有杂物。
5）轴电流。
使用方面：1）机组安装不当，如电机轴和所拖动的装置的轴同轴度一合要求。
2）皮带轮拉动过紧。
3）轴承维护不好，润滑脂不足或超过使用期，发干变质。
三、伺服电机三相电流不平衡的原因是什么1）三相电压不平衡。
2）电机内部某相支路焊接不良或接触不好。
3）电机绕阻匝间短路或对地相间短路。
4）接线错误。
四、怎么控制伺服电机速度快慢伺服电机是一个典型闭环反馈系统，减速齿轮组由电机驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服电机精确定位与定速的目的。
五、观察电机运转时碳刷与换向器之间是否产生火花及火花的程度进行修复1、只是有2～4个极小火花．这时若换向器表面是平整的．大多数情况可不必修理；2、是无任何火花．无需修理；3、有4个以上的极小火花，而且有1～3个大火花，则不必拆卸电枢，只需用砂纸磨碳刷换向器；4、如果出现4个以上的大火花，则需要用砂纸磨换向器，而且必须把碳刷与电枢拆卸下来．换碳刷磨碳刷。
台达伺服驱动器常见异常报警及其排除方法
.
'.
台达伺服驱动器常见异常报警及其排除方法
分析数据：
台达伺服驱动中设置许多报警信号，在一些意外状况下，及时保护驱动器和
电机免受损坏，现列出常见故障信号及解决方法。
ALM11编码器接线错误或编码器故障，请仔细检查编码器连接线，检查电机屏蔽线是否连接驱动器。
ALM06过载、电机动力线接线错，检查电机轴安装是否有偏。
ALM09动力线接线不良或电机编码器故障，检查动力线。
ALM03主回路输入电压过低，检查输入电源是否符合要求。
ALM22主回路电源缺相，检查电源线连接是否松动。
2、运行通则
严格遵循操作规程；防止数控装置过热；经常监视数控系统的电网电压；防止尘埃进入数控装置内；存储器用电池定期检查和更换。
数控系统编程、操作和维修人员必须经过专门的技术培训，熟悉所用数控机床的机械、数控系统、强电设备、液压、气源等部分及使用环境、加工条件等；能按机床和系统使用说明书的要求正确、合理地使用。
应尽量避免因操作不当引起的故障。
