有限元分析方法
有限元法概述
大型商用的FEM通用软件分类
目前已经出现了许多大型结构分析通用软件，最早的 是美国国家宇航局（NASA）在1956年委托美国计算科学 公司和贝尔航空系统公司开发的ANASTRAN有限元分析 系统，该系统发展到现在已有几十个版本。此外，比较知 名的有限元分析软件还有德国的ASKA,英国PAFEC，法 国AYATUS，美国ABAUS、ADNA、ANSYS、BERSAF E、BOSOR、COSMOS、ELAS、MARC、STARNYNE 等。下面仅介绍几种当前比较流行的有限元软件。 （1） ANSYS。 ANSYS是融结构、流体、电场、磁 场和声场分析于一体的大型通用有限元分析软件。其主要 特点是具有较好的前处理功能，如几何建模、网络划分、
电磁场分析、声场分析、压电分析以及多物理场的耦分 析，可以模拟多物理介质的相互作用，具有灵敏度分析 及优化分析能力；后处理的计算结果有多种显示和表达 能力。ANSYS软件系统主要包括ANSYS/Mutiphysics 多物理场仿真分析工具、LS-DYNA显示瞬态动力分析 工具、Design Space设计前期CAD集成工具、Design Xploere多目标快速优化工具和FE-SAFE结构疲劳耐久 性分析等。ANSYS已在工业界得到较广泛的认可和应 用。
现代设计理论及方法
有限元分析法
(Finite Element Analysis ， FEA)
概述
1、有限元法简介
有限元法是求解数理方程的一种数值计算方法，是将 弹性理论、计算数学和计算机软件有机结合在一起的一种 数值分析技术，是解决工程实际问题的一种有力的数值计 算工具。 目前，有限单元法在许多科学技术领域和实际工程问 题中得到了广泛的与应用，如，机械制造、材料加工、航 空航天、土木建筑、电子电气、国防军工、石油化工、船 舶、铁路、汽车和能源等，并受到了普遍的重视。 现有的商业化软件已经成功应用于固体力学、流体力 学、热传导、电磁学、声学和生物学等领域，能够求解由 杆、梁、板、壳和块体等单元构成的弹性、弹塑性或塑性 问题，求解各类场分布问题，求解水流管道、电路、润滑、 噪声以及固体、流体、温度间的相互作用等问题。
有限元分析方法

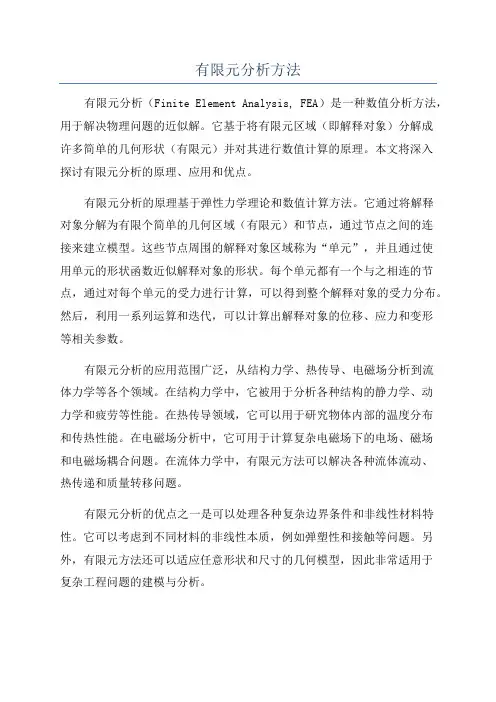

有限元分析方法有限元分析（Finite Element Analysis, FEA）是一种数值分析方法，用于解决物理问题的近似解。
它基于将有限元区域（即解释对象）分解成许多简单的几何形状（有限元）并对其进行数值计算的原理。
本文将深入探讨有限元分析的原理、应用和优点。
有限元分析的原理基于弹性力学理论和数值计算方法。
它通过将解释对象分解为有限个简单的几何区域（有限元）和节点，通过节点之间的连接来建立模型。
这些节点周围的解释对象区域称为“单元”，并且通过使用单元的形状函数近似解释对象的形状。
每个单元都有一个与之相连的节点，通过对每个单元的受力进行计算，可以得到整个解释对象的受力分布。
然后，利用一系列运算和迭代，可以计算出解释对象的位移、应力和变形等相关参数。
有限元分析的应用范围广泛，从结构力学、热传导、电磁场分析到流体力学等各个领域。
在结构力学中，它被用于分析各种结构的静力学、动力学和疲劳等性能。
在热传导领域，它可以用于研究物体内部的温度分布和传热性能。
在电磁场分析中，它可用于计算复杂电磁场下的电场、磁场和电磁场耦合问题。
在流体力学中，有限元方法可以解决各种流体流动、热传递和质量转移问题。
有限元分析的优点之一是可以处理各种复杂边界条件和非线性材料特性。
它可以考虑到不同材料的非线性本质，例如弹塑性和接触等问题。
另外，有限元方法还可以适应任意形状和尺寸的几何模型，因此非常适用于复杂工程问题的建模与分析。
有限元分析的使用需要一定的专业知识和经验。
首先，需要将解释对象抽象成几何模型，并进行细分和离散化。
其次，需要选择适当的几何元素和材料模型，以及合适的边界条件和加载方式。
然后，需要定义求解器和数值方法，并使用计算机程序对模型进行计算。
最后，需要对结果进行后处理和验证，以确保其准确性和可靠性。
总的来说，有限元分析是一种强大的工程分析工具，在解决各种物理问题方面有广泛的应用。
它通过将复杂的问题简化为简单的有限元模型，通过数值计算的方法获得近似解。
有限元分析方法
有限元分析方法有限元分析方法是一种在数字计算机上定量分析变形、弹性以及现代结构的受力情况的方法。
有限元分析方法的发展日趋完善，是加强建筑物结构抗震能力的有力工具。
一、有限元分析方法的概念有限元分析方法是一种基于有限元分析原理的数学方法，它是一种用于计算低维受力系统的通用数值方法，尤其是用于非线性力学系统的数值分析方法。
在有限元数值分析中，计算对象由许多有限个结构物构成，这些结构物称为有限元。
每个有限元都有一定的体积和形状，如线元、面元和体元。
有限元分析的基本思想就是将复杂的物理结构模型分解为若干较小的有限元模型，再将这些小的有限元模型组合成一个完整的物理模型，并对其进行连续性研究，从而精确地确定受力构件的变形、位移、应力、变形能量等物理参数。
二、有限元分析方法在工程中的应用有限元分析方法可以用于结构分析、计算机辅助设计和工程校核。
有限元分析方法可以用于预测结构的受力情况、拓扑设计和优化，这对于重要的结构失效的防护和抗震性能的提高有重要意义。
在计算机辅助设计领域，有限元分析方法可以用于几何形状优化，减轻材料重量并提高刚度，这是一种非常有效的技术。
在建筑工程中，有限元分析方法可以用于计算建筑物的受力情况，确定其最大荷载量，为建筑物的改造和重建提供参考。
三、有限元分析方法的发展趋势随着计算机技术的发展，有限元分析方法的发展也在不断推进。
近年来，以网格化数值计算为基础的有限元分析方法已经取得了巨大的进展，如实施大型网格化分析、更加准确和可靠的模型细分、更准确的网格分解技术、更有效的数值求解技术等。
这些技术将使有限元分析技术更容易、更有效地应用于计算机辅助设计、工程校核和抗震分析等领域。
总之，有限元分析方法是一种重要的力学分析方法，它在结构分析、计算机辅助设计以及建筑物抗震性能的研究中都起着重要作用。
随着计算机技术的发展，有限元分析方法的发展也在不断发展，为实现地震安全建筑的建设做出贡献。
有限元分析法
2个移动自由度 1个转动自由度
3个移动自由度 （平面杆单元2个） 3个移动自由度（平面梁2个） 3个转动自由度（平面梁1个） 3个移动自由度（平面2个） 3个转动自由度（平面1个）
梁结构
弹簧结构
网格划分方法
. . .. . ..
线性
体(三维实体)
. . . . . ... .. .. . ..
二次
低阶单 元
更高阶单元
线单元
• 线单元: 用于螺栓(杆)，弹簧，桁架或细长构件
面单元
• 壳单元: –Shell (壳)单元 每块面板的主尺寸不低于其厚度的10倍。
面单元
-平面应力 分析是用来分析诸如承受面内载荷的平 板、承受压力或远离中心载荷的薄圆盘等结构。
details ignored
Geometric model for FEA
单元类型选择
Element type：
3节点三角形平面应力单元
单元特性定义
Element properties：
材料特性：E, µ 单元厚度：t
网格划分
模型检查 • • • • 低质量单元 畸形单元 重合节点 重合单元
2 nodes
. .
A
. .
..
B
1 node
. .
. .
A
. .
B
具有公共节点的单元 之间存在信息传递
. .
分离但节点重叠的单元 A和B之间没有信息传递 （需进行节点合并处理）
第2节 有限元建模方法
Finite element model
Input data
有限元分析方法

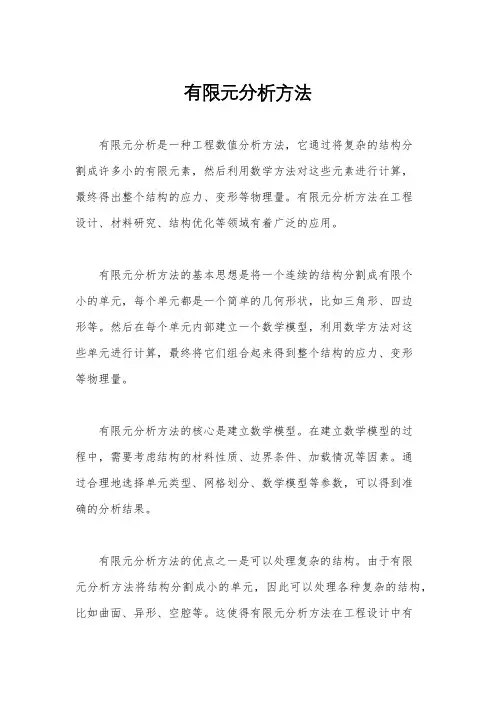

有限元分析方法有限元分析是一种工程数值分析方法，它通过将复杂的结构分割成许多小的有限元素，然后利用数学方法对这些元素进行计算，最终得出整个结构的应力、变形等物理量。
有限元分析方法在工程设计、材料研究、结构优化等领域有着广泛的应用。
有限元分析方法的基本思想是将一个连续的结构分割成有限个小的单元，每个单元都是一个简单的几何形状，比如三角形、四边形等。
然后在每个单元内部建立一个数学模型，利用数学方法对这些单元进行计算，最终将它们组合起来得到整个结构的应力、变形等物理量。
有限元分析方法的核心是建立数学模型。
在建立数学模型的过程中，需要考虑结构的材料性质、边界条件、加载情况等因素。
通过合理地选择单元类型、网格划分、数学模型等参数，可以得到准确的分析结果。
有限元分析方法的优点之一是可以处理复杂的结构。
由于有限元分析方法将结构分割成小的单元，因此可以处理各种复杂的结构，比如曲面、异形、空腔等。
这使得有限元分析方法在工程设计中有着广泛的应用。
另外，有限元分析方法还可以进行结构优化。
通过改变单元类型、网格划分、边界条件等参数，可以对结构进行优化，使得结构在满足强度、刚度等要求的前提下，尽可能地减小材料消耗，降低成本。
当然，有限元分析方法也有一些局限性。
比如，在处理非线性、大变形、大变位等问题时，需要考虑材料的非线性特性、接触、接触、摩擦等效应，这会增加分析的复杂度。
另外，有限元分析方法的结果也受到网格划分、单元类型等参数的影响，需要谨慎选择这些参数。
总的来说，有限元分析方法是一种强大的工程数值分析方法，它在工程设计、材料研究、结构优化等领域有着广泛的应用。
通过合理地建立数学模型、选择合适的参数，可以得到准确的分析结果，为工程设计和科学研究提供有力的支持。
有限元分析方法
k1 k1k2 k2
0
0
0 k2 k2 k3 k3
0
0 0 k3 k3 k4 k4
0 u1 0 0 u2 0 0k4uu4300 k4 u5 P
写成一般形式，可得：
[R ][K ]U [][F]
即： [反作]用 [总 力 体 矩 ]刚 位 [阵 度 移 ] [负 矩 矩荷 阵 阵 ]
引入边界条件，根据本题要求，节点1
有限元分析方法
第一章 概述
一、有限单元法的基本概念
一变横截面杆，一 端固定，另一端承受负 荷 P，试求杆沿长度方 向任一截面变形大小。 其中杆上边宽度为 w1 下边宽度为 w 2 ，厚度
为 t ，长度为 L，弹性
模量为 E。
① 采用材料力学的研究方法进行精确求解
解：设杆任一横截面面积为 A( y) ，平均应力
来，重新对上述五个方程进行变换，得：
节点1： k1u1k1u2R1
节点2： k 1 u 1 (k 1 k 2 )u 2 k 2 u 3 0
节点3： k 2 u 2 (k 2 k 3 )u 3 k 3 u 4 0 节点4： k 3 u 3 (k 3 k 4 )u 4 k 4 u 5 0
节点5： k4u4k5u5P
的位移为0，即 u1 0 ，则有如下矩阵形 式：ቤተ መጻሕፍቲ ባይዱ
1 0
0
0 0 u1 0
k1 k1 k2 k2
0
0 u2 0
0
0
k2 0
k2 k3 k3
k3 k3 k4
0k4uu43
0 0
0 0
0 k4 k4 u5 P
求解上述矩阵方程，可得每个节点位移，进 而求得每个节点反作用力，每一个单元的平均应 力和应变。即：
有限元分析(FEA)方法
单元形函数( 单元形函数(续)
遵循: 遵循 • DOF值可以精确或不太精确地等于在节点处的真实解，但单 DOF值可以精确或不太精确地等于在节点处的真实解 值可以精确或不太精确地等于在节点处的真实解， 元内的平均值与实际情况吻合得很好。 元内的平均值与实际情况吻合得很好。 • 这些平均意义上的典型解是从单元DOFs推导出来的（如，结 这些平均意义上的典型解是从单元DOFs推导出来的 DOFs推导出来的（ 构应力，热梯度）。 构应力，热梯度）。 • 如果单元形函数不能精确描述单元内部的DOFs，就不能很好 如果单元形函数不能精确描述单元内部的DOFs DOFs， 地得到导出数据， 地得到导出数据，因为这些导出数据是通过单元形函数推导 出来的。 出来的。
La-17
Definition
外载荷与结点的平衡方程
q ( li −1 + li ) 2 EA( u i − ui −1 ) li −1
为第i个结点上承受的外载荷 为第 个结点上承受的外载荷
−
EA( u i +1− ui ) li
=
q ( li −1 + li ) 2
2001年10月1日
ANSYS培训教程 – 版本 5.5 – XJTU MSSV(001128)
历史典故 ANSYS是随计算机硬件而发展壮大的 ANSYS最早是在 是随计算机硬件而发展壮大的。 最早是在1970 早期 ANSYS是随计算机硬件而发展壮大的。ANSYS最早是在1970 年发布的，运行在价格为＄ 000，000的CDC、 Univac和 年发布的，运行在价格为＄1，000，000的CDC、由Univac和IBM 生产的计算机上，它们的处理能力远远落后于今天的PC PC机 生产的计算机上，它们的处理能力远远落后于今天的PC机。一 台奔腾PC机在几分钟内可求解5000 5000的矩阵系统 PC机在几分钟内可求解5000× 的矩阵系统， 台奔腾PC机在几分钟内可求解5000×5000的矩阵系统，而过去 则需要几天时间。 则需要几天时间。
有限元法概述
（2）MSC/NASTRAN。 MSC/NASTRAN是在原NAST RAN基础上进行大量改进后的系统软件，主要包括MS C.Patran并行框架式有限元前后处理及分析系统、 MS C.GS-Mesher快速有限元网格、 MSC.MARC非线性有 限元软件等。其中MSC.MARC具有较强的结构分析能
.
5.在产品制造或工程施工前预先发现潜在的问题； 6. 模拟各种试验方案，减少试验时间和经费； 7. 进行机械事故分析，查找事故原因。
轴承强度分析
.
汽车碰撞实验
.
刹车制动时地盘的应力分析
.
钢板精轧机热轧制分析
.
三维椭圆封头开孔补强
.
水轮机叶轮的受力分析模拟
.
人体股骨端受力分析
.
半导体芯片温度场的数值仿真
知量时称为混合法。 位移法易于实现计算自动化，所以，在有限单元法
中位移法应用范围最广。
.
2、有限元法的发展
有限单元法基本思想的提出，可以追溯到Courantl在1 943年的工作，他第一次尝试应用定义在三角形区域上的 分片连续函数和最小位能原理相结合，来求解St·Venant 扭转问题。相继一些应用数学家、物理学家和工程师由于 各种原因都涉足过有限单元的概念。
.
4、有限元的特点
(1) 概念清楚,容易理解。可以在不同的专业背景和水平 上建立起对该方法的理解。从使用的观点来讲,每个人的 理论基础不同,理解的深度也可以不同,既可以通过直观的 物理意义来学习,也可以从严格的力学概念和数学概念推 导。
ABAQUS有限元分析方法
ABAQUS有限元分析方法有限元分析是一种将连续问题离散化成有限数量的元素，通过求解这些离散化的元素的行为，来推断整个问题的行为的数值分析方法。
ABAQUS就是一种基于有限元方法的求解器，它使用了计算机模拟技术，可以求解各种工程问题，如结构力学、热力学、流体力学等。
建模是有限元分析的第一步，ABAQUS提供了多种建模技术和工具来帮助用户创建复杂的几何模型。
用户可以使用ABAQUS提供的几何建模工具来创建三维模型，也可以导入其他计算机辅助设计（CAD）软件生成的模型。
在建模过程中，用户还可以定义材料属性、加载条件和约束等。
一旦建立了几何模型，用户就可以定义有限元网格。
有限元网格是将模型离散化为有限数量的单元的过程。
ABAQUS提供了多种类型的单元，如线性和非线性、静力学和动力学等。
用户可以根据具体的问题选择适当的单元类型。
通常，使用更精细的网格可以提高解的精度，但也会增加计算时间和内存需求。
在模型离散化后，用户需要定义材料特性和加载条件。
ABAQUS支持多种材料模型，如线性弹性、非线性材料、塑性材料等。
用户可以根据材料的真实性质选择适当的材料模型，并提供相关参数。
加载条件是指施加到模型上的外部载荷或约束。
用户可以定义各种加载条件，如受力、温度、位移约束等。
建立好模型后，用户需要选择适当的求解方法。
ABAQUS提供了多种求解方法，如直接方法、迭代方法、稳定方法等。
用户可以根据问题的特点选择适合的求解方法，并提供求解的控制参数。
完成求解后，用户可以对结果进行后处理。
ABAQUS提供了丰富的后处理工具，可以可视化模型的应力、应变、位移等结果。
用户可以进一步分析和评估模型的响应。
在使用ABAQUS进行有限元分析时，一些常见的技巧和注意事项包括：-使用合适的网格：细化网格可以提高解的精度，但需要更多的计算资源。
-使用合适的材料模型：根据材料的真实性质选择适当的材料模型，并提供正确的参数。
-检查模型：在求解之前，检查模型的几何和网格是否正确，以及加载条件是否合理。
常用的有限元分析方法
常用的有限元分析方法1、结构静力分析结构静力分析用来分析由于稳态外部载荷引起的系统或部件的位移、应力、应变和力。
静力分析很适合于求解惯性及阻力的时间相关作用对结构响应的影响并不显著的问题。
这种分析类型有很广泛的应用，如确定结构的应力集中程度，或预测结构中由温度引起的应力等。
静力分析包括线性静力分析和非线性静力分析。
如图1、图2所示。
非线性静力分析允许有大变形、蠕变、应力刚化、接触单元、超弹性单元等。
结构非线性可以分为：几何非线性，材料非线性和状态非线性三种类型。
几何非线性指物体在外部载荷作用下所产生的变形与其本身的几何尺寸相比不能忽略时，由物体的变形引起的非线性响应。
材料非线性指物体材料变形时，材料所表现的非线性应力应变关系。
常见的材料非线性有弹塑性、超弹性、粘弹塑性等。
许多因素可以影响材料的非线性应力-应变关系，如加载历史、环境温度、加载的时间总量等。
状态非线性是指结构表现出来的一种与状态相关的非线性行为，如二个变形体之间的接触。
随着接触状态的变化，其刚度矩阵发生显著的变化。
图1 图2汽车车架的线性结构静力分析应用云图发动机连杆小头连接部分的结构静力分析云图2、结构动力分析结构动力分析一般包括结构模态分析、谐响应分析和瞬态动力学分析。
结构模态分析用于确定结构或部件的振动特性（固有频率和振型）。
它也是其它瞬态动力学分析的起点，如谐响应分析、谱分析等。
结构模态分析中常用的模态提取方法有：子空间(Subspace)法、分块的兰索斯(BlockLanczos)法、PowerDynamics法、豪斯霍尔德(ReducedHouseholder)法、Damped法以及Unsysmmetric法等。
谐响应分析用于分析持速的周期载荷在结构系统中产生的持速的周期响应（谐响应），以及确定线性结构承受随时间按正弦（简谐）规律变化的载荷时稳态响应的一种分析方法，这种分析只计算结构的稳态受迫振动，不考虑发生在激励开始时的瞬态振动，谐响应分析是一种线性分析，但也可以分析有预应力的结构。
有限元分析的原理
有限元分析的原理
有限元分析是一种利用数值计算方法对复杂结构进行力学分析的工程技术。
其基本原理是将结构离散为有限数量的简单元素（如三角形、四边形等），通过对这些元素的力学性质进行计算，再整合得到整个结构的行为。
有限元分析的具体步骤如下：
1. 离散化：将结构划分为一系列连续或间断的有限元素，并确定每个元素的节点。
常用的有限元素包括线元、面元和体元。
2. 建立元素方程：通过对各个元素应用力学原理，建立每个元素的力学方程。
根据结构的不同特性，可以考虑各向同性或各向异性。
3. 组装方程：将各个元素的力学方程组装成整个结构的方程系统。
通过将节点的位移和力进行连接，形成整个结构的整体方程。
4. 约束和加载：根据实际问题，对结构施加特定的边界条件和加载情况。
这些条件可以是强制性的约束（如固定支座）或施加的外部载荷。
5. 求解方程：通过数值计算方法求解组装的方程系统，得到各个节点的位移、应力和应变等。
常用的方法有直接法（如高斯消元法）和迭代法（如共轭梯度法）。
6. 后处理：根据求解结果，对结构的应力、变形等进行分析和评估。
可以绘制各个节点或元素的位移云图、应力云图等。
有限元分析的优势在于可以较好地描述非线性、动力学和多物理场等复杂问题，并可以在设计阶段提供有用的指导。
然而，有限元分析也有一些限制，如需要对结构进行合理的离散化、对结果进行验证以及计算资源的消耗等。
因此，在进行有限元分析时，需要合理选择计算模型和方法，并结合实际情况进行综合分析和判断。
第3章 有限元分析的数学求解原理-三大步骤
U x x y y z z xy xy yz yz zx zx dV
X u Y v Z w dV X u Y v Z w d W
V V
用 * 表示；引起的虚 应变分量用 * 表示
j Vj
Ui
i Vi
0 X
y
¼ 1-9 Í
ui* * vi wi* * * u j ， v* j w*j
x* * y * z * * xy *yz * 18 zx
19
7.间接解法：最小势能原理
20
最小势能原理
W U 0
最小势能原理就是说当一个体系的势能最小时，系统会处于稳定 平衡状态。或者说在所有几何可能位移中，真实位移使得总势能取最小值
0 表明在满足位移边界条件的所有可能位移 最小势能原理： 中，实际发生的位移使弹性体的势能最小。即对于稳定平衡状态，实 际发生的位移使弹性体总势能取极小值。显然，最小势能原理与虚功 原理完全等价。 n m
虚功原理的矩阵表示
在虚位移发生时，外力在虚位移上的虚功是：
* 式中
U i u i* V i v i* W i w i* U j u *j V j v *j W j w *j
* 是 的转置矩阵。
T
*
F
T
同样，在虚位移发生时，在弹性体单位体积内，应力在虚应变上的虚 功是： * * * * * * * T x x y y z z xy xy yz yz zx zx
27
⑴解析法
有限元分析与应用_第7讲有限元方法的一般步骤
有限元分析与应用_第7讲有限元方法的一般步骤有限元方法（Finite Element Method，简称FEM）是一种将连续体力学问题转化为有限个离散子域的数学方法。
下面是有限元方法一般步骤的详细介绍。
第一步是建立数学模型。
根据实际问题的特点和要求，选择合适的数学模型。
通常需要确定几何模型（包括尺寸和形状）、物理模型（包括材料特性和边界条件）和数学模型（通常为偏微分方程组）。
同时，也要将实际问题抽象为离散子域。
第二步是离散化。
将实际问题转化为有限个子域，将连续的问题离散为离散节点和单元的问题。
通常包括选择节点和单元的类型、确定网格尺寸和单元形状以及建立局部坐标。
第三步是建立有限元方程。
根据离散化的结果，利用变分原理或其他数学方法，建立离散节点上的有限元方程。
通常需要建立刚度矩阵和载荷矢量。
刚度矩阵的计算包括积分和局部坐标转换等。
第四步是引入边界条件。
根据实际问题的特点，确定边界条件，包括固支约束、力和热边界条件等。
将边界条件应用到有限元方程中，得到最终的离散方程。
第五步是求解离散方程。
利用数值计算方法，求解离散方程组，得到节点上的未知位移、温度或其他待求解变量。
求解过程一般涉及线性方程组的求解方法，如直接法（高斯消元法）和迭代法（雅可比法、SOR法等）。
第六步是后处理。
根据求解结果，进行数据分析和可视化，得到问题的解释和评估。
后处理结果可以包括位移、应力、温度等各种物理量的分布图、曲线图和表格。
同时，也可以对模型进行验证和优化。
总的来说，有限元方法的一般步骤包括建立数学模型、离散化、建立有限元方程、引入边界条件、求解离散方程和后处理。
每个步骤都需要综合考虑问题特点、数学方法和计算机实现的要求。
在实际应用中，可以根据具体情况和经验进行适当的调整和改进，以得到更准确和高效的结果。
有限元分析法概述
第十一章 有限元分析方法概述1、基本概念有限元分析方法是随着电子计算机的发展而迅速发展起来的一种现代没计计算方法。
它是20世纪50年代首先在连续体力学领域—飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快就广泛地应用于求解热传导、电磁场、流体力学等连续性问题。
在工程分析和科学研究中，常常会遇到大量的由常微分方程、偏微分方程及相应的边界条件描述的场问题，如位移场、应力场和温度场等问题。
求解这类场问题的方法主要有两种：用解析法求得精确解；用数值解法求其近似解。
应该指出，能用解析法求出精确解的只是方程性质比较简单且几何边界相当规则的少数问题。
而对于绝大多数问题，则很少能得出解析解。
这就需要研究它的数值解法，以求出近似解。
目前工程中实用的数值解法主要有三种：有限差分法、有限元法和边界元法。
其中，以有限元法通用性最好，解题效率高，目前在工程中的应用最为广泛。
下面通过一个具体例子，分别采用解析法和数值解法进行求解，从而体会一下有限元分析方法的含义及其相关的一些基本概念。
如下图所示为一变横截面杆，杆的一端固定，另一端承受负荷P ，试求杆沿长度方向任一截面的变形大小。
其中，杆的上边宽度为1w ，下边宽度为2w ，厚度为t ，长度为L ，杆的材料弹性模量为E 。
已知P ＝4450N ，1w ＝50mm ，2w =25mm ，t =3mm ，L =250mm ，E =72GPa 。
① 采用解析法精确求解假设杆任一横截面面积为)(y A ，其上平均应力为σ，应变为ε。
根据静力平衡条件有：0)(=-y A P σ根据虎克定律有：εσE =而任一横截面面积为：t y L w w w y A )()(121-+= 任一横截面产生的应变为：dydu=ε将上述方程代入静力平衡条件，进行变换后有：dy y EA Pdu )(=沿杆的长度方向对上式两边进行积分，可得：⎰⎰⎰-+==y yudy y Lw w w Et P dy y EA P du 01210)()(将)(y A 表达式代入上式，并对两边进行积分，得杆沿长度方向任一横截面的变形量：]ln )[ln()()(112112w y Lw w w w w Et PL y u --+-=当y 分别取0、62.5、125、187.5、250值时，变截面杆相应横截面处的沿杆长方向的变形量分别为：m u m u m u m u m u 6564636211080.142 ;1083.96 ;1027.59 ;1051.27 ;0----⨯=⨯=⨯=⨯==② 采用数值解法近似求解将变横截面杆沿长度方向分成独立的4小段，每一小段采用等截面直杆近似，等截面直杆的横截面面积为相应的变截面杆横截面面积的平均面积表示，每一小段称为一个单元，小段之间通过节点连接起来。
工程中的有限元方法
工程中的有限元方法
有限元方法（Finite Element Method, FEM）是一种常见的工程分析方法，广泛应用于各种工程领域。
下面是其中一些常见的应用。
1. 结构力学分析：有限元方法在工程中最常见的应用之一是结构力学分析。
通过将结构分割成有限个小的单元，并在每个单元内使用简单的数学模型描述其行为，可以对结构进行力学性能的计算和预测。
这种方法可以用于分析各种类型的结构，如桥梁、航空器、建筑物等。
2. 热传导分析：有限元方法还可以应用于热传导问题的数值计算。
通过将热传导区域划分为有限个小的单元，并在每个单元内使用热传导方程进行模拟，可以计算和预测材料内部的温度分布和热流。
这种方法在热交换器设计、电子元器件散热等领域有广泛应用。
3. 流体力学分析：有限元方法也可以用于模拟和分析流体的运动和行为。
通过将流体域划分为有限个小的单元，并在每个单元内使用流体力学方程进行模拟，可以计算流体的速度、压力和流量。
这种方法在流体动力学、气动学和水动力学等领域有广泛应用。
4. 电磁场分析：有限元方法还可以用于模拟和分析电磁场的行为和效应。
通过将电磁场区域划分为有限个小的单元，并在每个单元内使用麦克斯韦方程组进行模拟，可以计算电场、磁场和电流。
这种方法在电力系统、电磁感应和电磁兼容
性等领域有广泛应用。
除了上述应用，有限元方法还可以用于声学和振动分析、优化设计、材料力学分析等各种工程问题的模拟和分析。
它有较强的灵活性和适应性，能够适用于各种复杂的工程情况，并且能够提供较为准确的数值解。
然而，它也需要充分的理论基础和严密的数值计算方法才能获得可靠的结果。
有限元分析FEA
有限元分析FEA有限元分析（Finite Element Analysis，FEA）是一种数值分析方法，广泛应用于工程领域，用于估算结构在特定工况下的力学性能。
FEA 将复杂的实际结构抽象为有限数量的简单几何形状，然后通过对这些几何形状进行分割，建立一个离散的节点网格，进而利用数学方法对节点网格上的几何、力学和材料性能进行模拟和计算，通过求解节点间的方程组，得到结构的应力、应变、位移等结果。
1.建立几何模型：通过计算机辅助设计软件建立结构的几何模型。
模型可以是二维或三维的，包括各种几何形状，如线段、矩形、圆形等，并包含结构的尺寸和几何特征。
2.网格划分：将几何模型划分为离散的节点网格，并在节点上分配适当的节点元素。
节点元素可以是线元素、平面元素或体元素，将结构的连续性转化为离散点之间的连接关系。
3.建立力学模型：根据所要研究的问题和加载条件，确定边界条件、加载情况和材料性能等。
边界条件包括约束和加载，在节点和元素上分配适当的约束和加载。
4.建立单元刚度矩阵：根据单元的几何形状和材料特性，建立单元的刚度矩阵。
刚度矩阵包含单元的弹性刚度、几何刚度和材料刚度。
5.组装刚度矩阵：将所有单元的刚度矩阵根据节点的连接关系进行组装，得到总体的刚度矩阵。
组装的过程包括将单元刚度矩阵映射到全局坐标系、考虑边界条件和加载等。
6.求解方程组：建立节点的位移和约束条件之间的关系，得到结构的位移、应力和应变等结果。
可以通过直接解方程组或迭代求解的方法得到最终结果。
7.后处理：根据具体问题的要求，对结果进行分析和解释。
可以绘制位移云图、应力云图、应变云图等，进行结构的评估和优化。
FEA有以下几个主要特点和优势：1.可适用于各种工程领域：FEA可以用于解决结构和材料的强度、稳定性、疲劳、振动、热传导、电磁等多种问题，广泛应用于航空航天、汽车、能源、建筑和机械制造等领域。
2.具有高精度：通过适当的剖分和合理的力学模型，能够在相对较短的时间内提供较准确的结果，并对结构进行合理和有效的评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百度文库- 让每个人平等地提升自我第1章有限元分析方法及NX Nastran的由来有限元分析方法介绍计算机软硬件技术的迅猛发展，给工程分析、科学研究以至人类社会带来急剧的革命性变化，数值模拟即为这一技术革命在工程分析、设计和科学研究中的具体表现。
数值模拟技术通过汲取当今计算数学、力学、计算机图形学和计算机硬件发展的最新成果，根据不同行业的需求，不断扩充、更新和完善。
有限单元法的形成近三十年来，计算机计算能力的飞速提高和数值计算技术的长足进步，诞生了商业化的有限元数值分析软件，并发展成为一门专门的学科——计算机辅助工程CAE（Computer Aided Engineering）。
这些商品化的CAE软件具有越来越人性化的操作界面和易用性，使得这一工具的使用者由学校或研究所的专业人员逐步扩展到企业的产品设计人员或分析人员，CAE在各个工业领域的应用也得到不断普及并逐步向纵深发展，CAE工程仿真在工业设计中的作用变得日益重要。
许多行业中已经将CAE分析方法和计算要求设置在产品研发流程中，作为产品上市前必不可少的环节。
CAE仿真在产品开发、研制与设计及科学研究中已显示出明显的优越性：❑CAE仿真可有效缩短新产品的开发研究周期。
❑虚拟样机的引入减少了实物样机的试验次数。
❑大幅度地降低产品研发成本。
❑在精确的分析结果指导下制造出高质量的产品。
❑能够快速对设计变更作出反应。
❑能充分和CAD模型相结合并对不同类型的问题进行分析。
❑能够精确预测出产品的性能。
❑增加产品和工程的可靠性。
❑采用优化设计，降低材料的消耗或成本。
❑在产品制造或工程施工前预先发现潜在的问题。
❑模拟各种试验方案，减少试验时间和经费。
❑进行机械事故分析，查找事故原因。
当前流行的商业化CAE软件有很多种，国际上早在20世纪50年代末、60年代初就投入大量的人力和物力开发具有强大功能的有限元分析程序。
其中最为著名的是由美国国1百度文库 - 让每个人平等地提升自我2家宇航局（NASA ）在1965年委托美国计算科学公司和贝尔航空系统公司开发的Nastran 有限元分析系统。
该系统发展至今已有几十个版本，是目前世界上规模最大、功能最强的有限元分析系统。
从那时到现在，世界各地的研究机构和大学也发展了一批专用或通用有限元分析软件，除了Nastran 以外，主要还有德国的ASKA 、英国的PAFEC 、法国的SYSTUS 、美国的ABAQUS 、ADINA 、ANSYS 、BERSAFE 、BOSOR 、COSMOS 、ELAS 、MARC 和STARDYNE 等公司的产品。
虽然软件种类繁多，但是万变不离其宗，其核心求解方法都是有限单元法，也简称为有限元法（Finite Element Method ）。
在工程技术领域内，经常会遇到两类典型的问题。
其中的第一类问题，可以归结为有限个已知单元体的组合。
例如，材料力学中的连续梁、建筑结构框架和桁架结构，把这类问题称为离散系统。
如图1-1所示的平面桁架结构，是由6个承受轴向力的“杆单元”组成。
这种简单的离散系统可以手工进行求解，而且可以得到其精确的理论解。
而对于类似图1-2所示的这类复杂的离散系统，虽然理论上来说是可解的，但是由于计算工作量非常庞大，就需要借助计算机技术。
图1-1 平面桁架系统 图1-2 某车身有限元模型 第二类问题，通常可以建立它们应遵循的基本方程，即微分方程和相应的边界条件。
例如弹性力学问题，热传导问题，电磁场问题等。
由于建立基本方程所研究的对象通常是无限小的单元，这类问题称为连续系统。
这里以热传导问题为例做一个简单的说明。
下面是热传导问题的控制方程与换热边界条件：Q T T T T c x x y y z z tλλλρ⎛⎫∂∂∂∂∂∂∂⎛⎫⎛⎫+++= ⎪ ⎪ ⎪∂∂∂∂∂∂∂⎝⎭⎝⎭⎝⎭ （1-1） 初始温度场也可以是不均匀的，但各点温度值是已知的：() 00x,y,z T T t == （1-2）通常的热边界有三种，第三类边界条件如下形式：()f T λh T T n∂-=-∂ （1-3） 尽管已经建立了连续系统的基本方程，由于边界条件的限制，通常只能得到少数简单问题的精确解答。
对于许多实际的工程问题，还无法给出精确的解答。
为了解决这一困难，百度文库 - 让每个人平等地提升自我3工程师们和数学家们提出了许多近似方法。
在寻找连续系统求解方法的过程中，工程师和数学家从两个不同的路线得到了相同的结果，即有限元法。
有限元法的形成可以回顾到20世纪50年代，来源于固体力学中矩阵结构法的发展和工程师对结构相似性的直觉判断。
从固体力学的角度来看，桁架结构等标准离散系统与人为地分割成有限个分区后的连续系统在结构上存在相似性。
1956年，，，，在纽约举行的航空学会年会上介绍了一种新的计算方法，将矩阵位移法推广到求解平面应力问题。
他们把连续几何模型划分成一个个三角形和矩形的“单元”，并为所使用的单元指定近似位移函数，进而求得单元节点力与节点位移关系的单元刚度矩阵。
1954—1955年，在航空工程杂志上发表了一组能量原理和结构分析论文。
1960年，Clough 在著名的题为“The Finite Element in plane stress analysis ”的论文中首次提出了有限元（Finite Element ）这一术语，并在后来被广泛地引用，成为这种数值方法的标准称谓。
与此同时，数学家们则发展了微分方程的近似解法，包括有限差分方法，变分原理和加权余量法，这为有限元方法在以后的发展奠定了数学和理论基础。
在1963年前后，经过，，，，（卞学磺）等许多人的工作，人们认识到有限元法就是变分原理中Ritz 近似法的一种变形，从而发展了使用各种不同变分原理导出的有限元计算公式。
1965年和（张佑启）发现，对于所有的场问题，只要能将其转换为相应的变分形式，即可以用与固体力学有限元法的相同步骤求解。
1969年和指出可以用加权余量法特别是迦辽金（Galerkin ）法，导出标准的有限元过程来求解非结构问题。
我国的力学工作者为有限元方法的初期发展做出了许多贡献，其中比较著名的有：陈伯屏（结构矩阵方法），钱令希（余能原理），钱伟长（广义变分原理），胡海昌（广义变分原理），冯康（有限单元法理论）。
有限元法的基本思路有限元法的基本思路可以归结为：将连续系统分割成有限个分区或单元，对每个单元提出一个近似解，再将所有单元按标准方法加以组合，从而形成原有系统的一个数值近似系统，也就是形成相应的数值模型。
下面用在自重作用下的等截面直杆来说明有限元法的思路。
等截面直杆在自重作用下的材料力学解答：受自重作用的等截面直杆如图1-3所示，杆的长度为L ，截面积为A ，弹性模量为E ，单位长度的重量为q ，杆的内力为N 。
试求：杆的位移分布、杆的应变和应力。
()()N x q L x =-()d ()d d ()N x x q L x x L x EA EA-== 20()d ()()2x N x x q x u x Lx EA EA ==-⎰ （1-4）百度文库 -让每个人平等地提升自我4 d ()d x u q L x x EAε==- )(x L Aq E x x -==εσ图1-3 受自重作用的等截面直杆 图1-4 离散后的直杆等截面直杆在自重作用下的有限元法解答：（1）连续系统离散化如图1-4所示，将直杆划分成n 个有限段，有限段之间通过公共点相连接。
在有限元法中将两段之间的公共连接点称为节点，将每个有限段称为单元。
节点和单元组成的离散模型就称为对应于连续系统的“有限元模型”。
有限元模型中的第i 个单元，其长度为L i ，包含第i ，i +1个节点。
（2）用单元节点位移表示单元内部位移第i 个单元中的位移用所包含的节点位移来表示：)()(1i ii i i x x L u u u x u --+=+ （1-5） 其中i u 为第i 节点的位移，i x 为第i 节点的坐标。
第i 个单元的应变为i ε，应力为i σ，内力为i N ：1d d i i i iu u u x L ε+-== （1-6） i i i i i L u u E E )(1-==+εσ （1-7） i i i i i L u u EA A N )(1-==+σ （1-8） （3）把外载荷归集到节点上把第i 单元和第i +1单元重量的一半2)(1++i i L L q ，归集到第i +1节点上，如图1-5所示。
百度文库- 让每个人平等地提升自我5图1-5 集中单元重量（4）建立节点的力平衡方程对于第i +1节点，由力的平衡方程可得：2)(11+++=-i i i i L L q N N （1-9） 令1+=i i i L L λ，并将（1-8）代入得： 221)11(2)1(i ii i i i i L EA q u u u λλλ+=-++-++ （1-10） 根据约束条件，01=u 。
对于第n +1个节点，2n n qL N =EA qL u u n n n 221=+-+ （1-11） 建立所有节点的力平衡方程，可以得到由n +1个方程构成的方程组，可解出n +1个未知的节点位移。
有限元法的计算步骤有限元法的计算步骤归纳为以下3个基本步骤：网格划分、单元分析、整体分析。
（1）网格划分有限元法的基本做法是用有限个单元体的集合来代替原有的连续体。
因此首先要对弹性体进行必要的简化，再将弹性体划分为有限个单元组成的离散体。
单元之间通过节点相连接。
由单元、节点、节点连线构成的集合称为网格。
通常把三维实体划分成四面体或六面体单元的实体网格，平面问题划分成三角形或四百度文库 - 让每个人平等地提升自我6 边形单元的面网格，如图1-6～图1-14所示。
图1-6 四面体四节点单元图1-7 六面体八节点单元图1-8 三维实体的四面体单元划分图1-9 三维实体的六面体单元划分图1-10 三角形三节点单元图1-11 四边形四节点单元百度文库- 让每个人平等地提升自我7图1-12 平面问题的三角形单元划分图1-13 平面问题的四边形单元划分图1-14 二维及三维混合网格划分（2）单元分析对于弹性力学问题，单元分析就是建立各个单元的节点位移和节点力之间的关系式。
由于将单元的节点位移作为基本变量，进行单元分析首先要为单元内部的位移确定一个近似表达式，然后计算单元的应变、应力，再建立单元中节点力与节点位移的关系式。
以平面问题的三角形三节点单元为例。
如图1-15所示，单元有三个节点I 、J 、M ，每个节点有两个位移u 、v 和两个节点力U 、V 。
单元的所有节点位移、节点力，可以表示为节点位移向量（Vector ）：百度文库 - 让每个人平等地提升自我8节点位移{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=m m j j i i e v u v u v u δ节点力{}⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=m m j j i ie V U V U V U F图1-15 三角形三节点单元单元的节点位移和节点力之间的关系用张量（Tensor ）来表示，{}[]{}e e e F K δ= （1-12）（3）整体分析对由各个单元组成的整体进行分析，建立节点外载荷与节点位移的关系，以解出节点位移，这个过程称为整体分析。
