道路横断面设计模板
EICAD横断面设计文件格式
EICAD横断面设计文件格式以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：1、填挖边坡文件 (*.bp): 描述指定桩号范围内，左右侧采用的边坡模板文件名。
2、挡墙设计文件 (*.dq): 描述指定桩号范围内，左右侧采用的挡墙模板文件名。
3、边沟设计文件 (*.bg): 描述指定桩号范围内，左右侧边沟的起、终点高程。
4、清除表土厚度文件 (*.btg): 描述指定桩号范围内，左右侧清除表土的厚度。
5、土石比例文件 (*.tsb): 描述指定桩号范围内，填土比例和填石比例，以及六类土挖方比例系数。
6、端部设计文件 (*.tra): 描述立交端部两相邻分岔的起、终点桩号，以及分岔起、终点到路基边缘的位置与距离。
7、老路补强文件 (*.ll): 描述上、中、下补强层厚度，以及指定桩号范围内，老路路面左、右边缘位于新路中心线的偏距。
8、边坡宽度文件 (*.kd): 描述指定桩号范围内，起终点边坡宽度。
9、横地面线文件(*.hdx): 描述各设计断面原始地面线数据。
10、路基挖台阶文件(*.WTJ)格式：描述路基挖台阶的桩号范围和台阶尺寸参数。
此外，在EICAD横断面设计命令执行过程中会生成一些内部交换用的数据文件，这些文件会自动保存以道路名命名。
保存的数据内容有：路基设计、土方数量等多种数据文件：(?.Ljb、?.Are、?.Zdx、?.Bpx、?.lps、?.dqa、?.3dd、?.bta、?.bpl、?.fha、?.lla、?.dqw、?.bph)，以上各种文件均为生成各种设计图表使用。
其中：*.Ljb―路基表数据文件，以生成路基设计表；*.Are―断面面积数据文件，以生成土方表；*.Zdx―占地宽数据文件，以生成占地表、图；*.Bpx―边坡线数据文件，以生成总体图边线；*.lps―边沟排水数据文件，以生成排水表；*.dqa―挡墙面积数据文件，以生成挡墙工程量表；*.3dd―三维数据文件，以进行道路三维建模；*.bta―清表土数据文件，以生成清表土方表；*.bpl―防护边坡长数据文件，以生成防护工程量表；*.fha―护坡面积数据文件，以生成护坡工程量表；*.lla―老路补强数据文件，以计算老路补强工程量；*.dqw―挡墙挖基数据文件，以生成挡墙挖基工程量表；*.bph―坡角高程数据文件，以参照进行边沟设计；填挖边坡文件(*.BP)格式文件后缀： BP文件作用：描述指定桩号范围内，左右侧采用的边坡模板文件名。
市政设计任务书模板
设计任务书工程名称：工程地点：委托方：签订日期：一、项目概况（一）项目名称xxxxxxxxxxxxxxx（二）建设地点Xxxxxxx（三）项目背景xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx二、设计原则（一）合理用地、因地制宜，符合城市用地布局规划的需求。
（二）合理安排道路与各城市片区的连接。
（三）正确处理新建道路和原有路网的关系。
（四）按交通、景观需求规划道路断面要求。
（五）要满足城市环境保护的需求。
（六）考虑城市道路景观需求。
（七）符合路面排水和过程管线敷设的需求。
三、设计要点（一）设计范围xxxxxxxxx（二）设计内容（包含但不限于以下内容）1、交通分析：a、对xxxxx交通流线分析；b、对xxxxxx交通干线路网流量分析；c、预测xxxxxx未来5-10年交通发展情况及道路拓展设想；2、平面设计：a、道路平面位置应跟城市规划道路网布设一致，与周边现状道路衔接顺畅，充分考虑道路作为xxxxx区形象窗口的作用。
b、道路平面线型应与地形、地质、水文等结合，并符合各级道路的技术指标。
c、道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等并满足现行规范要求。
d、道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等。
e、平面线型标准需分期实施时，应满足近期使用要求，兼顾远期发展，减少废弃工程。
f、人行道应保持连续并按规范设置连续性的导盲带和无障碍设施，并完善行人过街设施。
g、完善道路交通工程设计，合理组织项目区域交通(包括施工期间交通组织)，科学设置交通工程设施。
h、道路平面设计应综合考虑地下管线的布置需求，地上道路景观、城市家具、交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站、垃圾桶等位置的综合布置。
3、断面设计：xxx路、xxx路、xxxx路一是xxxxxx形象的主要窗口之一，是重要的景观道路，应结合xxxx的交通分析及车流量研究对道路的断面进行综合考虑设计，使得功能与美观相结合。
道路勘测设计说明书【范本模板】
1、设计概述1。
1、目的和要求本课程设计是在学生学完《道路勘测设计》及相关专业后进行的一次综合性训练,既有助于巩固所学的专业知识,培养独立设计的能力,提高综合运用知识的能力，也为以后的毕业设计打好基础。
根据设计所给资料,进行平、纵、横断面设计及其组合处理，完成土石方计算与调配，编制直线、曲线及转角一览表,路基设计表，路基土石方数量计算表；进行路面结构类型选择。
1.2、基本资料1、设计依据根据河南理工大学土木工程学院土木工程专业道桥方向《道路勘测设计任务书》进行设计。
2、设计资料根据设计任务书要求,本路段按三级公路技术标准勘察、设计。
三级公路的主要功能是作为集散公路，为主干线公路与地方公路的连接,汇集地方交通、疏散干线交通,宜于城镇相连或接近，方便地方交通。
设计车速为30公里/小时,路基双幅两车道，宽7。
50米.非机动车道2。
5米，路肩1.5米。
路拱坡度2%,路肩坡度3%。
起点桩号K0+000，坐标终点桩号K0+696.320；坐标起点高程：330。
069601米，终点高程：337.413850米.起终点坐标、高程：(起点坐标X=255.7584345,Y= —346。
8327399；终点坐标X=259。
1534553，Y=335。
7991816；起、终点设计高程均同地面高程）.本段属于平原微丘区路段，路段稍受水位影响，全长约0。
8公里，城镇布局分散且稀疏.设计路线的起始点之间被一条小河相隔，同时还有一些小路.3、设计执行标准设计执行的部颁标准、规范有：《公路工程技术标准》JTGB01-2003《公路路线设计规范》JTGD20—2006《公路路基设计规范》JTGD30—20041。
3、总体设计原则根据《公路工程技术标准》（JTG B01—2003）的要求，交通量的预测情况及公路的使用功能,确定总体设计原则如下：1．采用的技术标准必须满足公路的使用任务、功能和远景交通量的需要.2．避免不必要的浪费，项目建设时应适当超前考虑.3．尽量利用老路及山地,以降低造价。
道路勘测设计课程设计
道路勘测设计课程设计The document was finally revised on 2021道路勘测设计课程设计模板一、设计说明1、工程概况设计公路为某一级公路。
本路段为山岭区，地势稍陡。
路段主线长(起讫桩号为K0+—K1+),路基宽，设计行车速度为80km/小时。
2、技术标准(1)平面设计技术标准：%圆曲线半径：一般值：400m,极限值:250m不设超高最小半径：缓和曲线最小长度：70m平曲线间插直线长度：同向平曲线间插直线长度应大于6V (480m)为宜，反向平曲线间插直线长度应大于2V (160m)为宜。
(2)纵断面设计指标最大坡度：5%最小坡长：200m不同纵坡度最大坡长注：当纵坡坡度小于或等于3%时，最大坡长没有限制竖曲线最小半径和最小长度(3) 路基横断面技术指标：行车道宽度：4x=15m 硬路肩宽度：2x=5m 土路肩宽度：2x=中间带宽度：中央分隔带2m+路缘带x2=3m 路基总宽度：视距保证：停车视距：110m 会车视距:220m 超车视距:550m不同圆曲线半径的超高值双车道加宽值 路拱应采用双向路拱坡度，由路中央向两侧倾斜，取2%, 土路肩横坡度取用3%。
二、选线与定线600m 时,处，不采用超高和加宽；R=360m 处,:1、选线原则(1)在道路设计的各个阶段，应运用各种先进手段对路线方案作深入、细致的研究，在多方案论证、比选的基础上，选定最优路线方案。
(2)路线设计应在保证行车安全、舒适、迅速的前提下，做到工程量小、造价低、运营费用省、效益好，并有利于施工和养护。
在工程量増加不大时，应尽可能的采用较高的技术指标。
不轻易采用极限指标，也不应为了采用较高指标而使得工程量过分増大。
2、选线过程：选择的路线如平面图所示，选择此路线的原因：优点：(1)此路线过HE 口，线形较好；(2)此路线经过了此路线经过地区地形较好，施工条件较好。
(3)此路线填挖工程量小，节省成本。
缺点：(1)此路线平曲线较多，对行车不利；(2)路程相对较长。
道路工程初步设计说明模板
设计说明书一、道路地理位置图本次设计xx路位于合肥市庐阳区内，北起xx路，南至四河路，全长499.8米，红线宽15米，规划为庐阳区内南北向的城市支路。
道路现状西侧为在建小区的地下室工程，东侧为施工堆土区二、概述2.1 编制过程（1）、2014年5月18日开始收集资料并进行勘探测量；（2）、2014年5月22日进行全线踏勘，熟悉建设工程周边情况；（3）、2014年5月底，我院召开xx路建设工程第一次内部讨论会，以后又不断就一些疑难问题召开专题讨论，如交通组织、交叉口处理、路面结构、路幅分配、地基处理、现状雨水管道等问题，形成方案设计文本；（4）、2014年6月5日，在xxx进行了方案设计的初步汇报，并结合建设单位提出的意见进行了相应调整；（5）、2014年6月17日，在庐阳区重点局召开了方案专家评审会，与会单位有庐阳区重点局、庐阳工业园管委会、合肥市交警队、公交集团等，我院作了详细的方案汇报，随后各家单位针对不同问题进行了讨论与研究；（6）、结合方案评审专家意见，我院随后又进行了内部会议讨论，并不断完善设计，最终形成初步设计文本。
2.2 概述xx路为城市支路，位于合肥市庐阳区内。
xx路的建设对完善庐阳区市政路网，改善现状交通，提高庐阳区内综合竞争力以及周边地块的使用价值等具有十分重要的意义。
本次设计xx路北起xx路，南至四河路，全长499.8米，规划为城市支路。
xx路为新建道路，红线宽度15米，设计速度为30km/h。
根据方案设计审查意见，xx路的路幅按照规划断面布设：9.5米车行道+2.75米人行道×2=15米。
2.3 设计依据和采用的规范、标准1)“建设工程设计合同”2)设计招标文件3)平面及纵断面测绘资料4)《城市道路工程设计规范》（CJJ37-2012）5)《无障碍设计规范》（GB50763-2012）6)《城镇道路路面设计规范》（CJJ169-2012)7)《公路沥青路面设计规范》（JTG D50--2006）8)《公路路基设计规范》（JTGD30-2004）9)《城镇道路工程施工及质量验收规范》（CJJ1-2008）10)《沥青路面施工及验收规范》（GB50092--96）11)《公路沥青路面施工技术规范》（JTG F40--2004）12)《公路软土地基路堤设计及施工技术规范》（JTJ017—96）13)《公路工程抗震设计规范》(JTJ004-89)14)《公路土工合成材料应用技术规范》(JTG/TD32-2012)15)《室外排水设计规范》（GB50014-2006）2014版16)《给水排水工程构筑物结构设计规范》(GB50069-2002)17)《给排水管道工程施工及验收规范》(GBJ50268-2008)18)《埋地硬聚氯乙烯排水管道工程技术规程》(CECS122:2001)19)《城市工程管线综合规划规范》(GB50289-98)20)《城市道路照明设计标准》（CJJ 45-2006）21)《城市道路交叉口设计规程》(CJJ152-2010)三、现状评价及沿线自然地理概况3.1 现状评价本次设计xx路北起xx路，南至四河路，全长499.8米，道路等级为城市支路，设计速度为30km/h。
纬地系统参数化横断面设计绘图
参数化横断面设计绘图7.1 横断面设计与绘图主要功能：任意定制各种横断面类型、多级填挖方边坡、护坡道、边沟、排水沟，以及截水沟和路基支挡防护构造物，实现了横断面随意修改后的所有数据自动搜索刷新。
针对不同公路等级和设计的不同需要，可随意定制横断面绘图的方式方法、断面各种图形信息的标注形式和内容。
需要特别说明的是新的横断面设计模块可以方便、准确地考虑各种情况下路基左右侧超填、因路基沉降引起的顶面超填、清除表土以及路槽部分的土方数量增减变化（直接在断面数量中考虑），用户可以根据不同项目的特点选择应用。

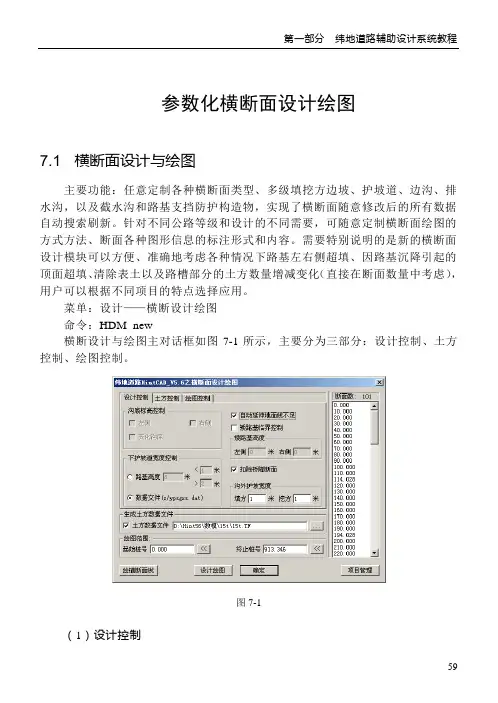

菜单：设计——横断设计绘图命令：HDM_new横断设计与绘图主对话框如图7-1所示，主要分为三部分：设计控制、土方控制、绘图控制。
图7-1（1）设计控制1）自动延伸地面线不足。
控制当断面两侧地面线测量宽度较窄，戴帽子时边坡线不能和地面线相交，系统可自动按地面线最外侧的一段的坡度延伸，直到戴帽子成功（当地面线最外侧坡度垂直时除外）。
2）左右侧沟底标高控制。
如果用户已经在项目管理器中添加了左右侧沟底标高设计数据文件（其格式参见后面数据文件介绍一章），那么“沟底标高控制”中的“左侧”和“右侧”控制将会亮显，用户可以分别设定在路基左右侧横断面设计时是否进行沟底标高控制，并可选择变化沟深或固定沟深。
结合《文件编制办法》要求，纬地系统自V3.0版起便已经支持路基两侧沟底标高控制模式下的横断面设计，V4.6版此功能有了进一步完善，更加灵活方便。
3）下护坡道宽度控制。
此功能主要用于控制高等级公路项目填方断面下护坡道的宽度变化，其控制支持两种方式，一是根据路基填土高度控制，即用户可以指定当路基大于某一数值时下护坡道宽度和小于这一高度时下护坡道宽度；二是根据设计控制参数文件中左右侧排水沟形式（zpsgxs.dat和ypsgxs.dat）中的具体数据控制，一般当排水沟控制的第一组数据的坡度数值为0时，系统会自动将其识别为下护坡道控制数据。
道路模板工程量计算
道路模板工程量计算篇一：道路工程量计算模板1附件工程量计算，面积计算，平面图中，图层，仅显示对象图层，批量改成多段线，首先用PE,M,J命令，合并成整体。
然后用ap插件，y，预算插件，生成面积。
（PE,MORE,把直线更改成多段线，然后J合并成整体）玉龙路（科苑路～林洋路）道路新建工程道路工程量清单一、概述本工程西起科苑路，东至林洋路，道路全长926.551m，道路等级为城市支路。
标准横断面为：1.5m(绿化带)+1.5m（人行道）+18.0(机非混行车道)+1.5m（人行道）+1.5m(绿化带)＝24.0m 二、工程量清单提供人：校对：审核：接收人：跃龙路（掘港东路～林洋路）道路新建工程道路工程量清单一、概述本工程西起掘港东路，东至林洋路，道路全长1763.652m，道路等级为城市次干路。
其中掘港东路至科苑路段红线宽度为36m，标准横断面布置为1.5m(绿化带)+3.0m（人行道）+4.5(非机动车道)+1.5(机非分隔带)+15.0m（机动车道）+1.5(机非分隔带)+4.5(非机动车道)+3.0m（人行道）+1.5m(绿化带)＝36.0m。
科苑路至林洋路段红线宽度为24m，标准横断面布置为1.5m(绿化带)+1.5m（人行道）+18.0(机非混行车道)+1.5m（人行道）+1.5m(绿化带)＝24.0m。
二、工程量清单篇二：模板工程量计算规则模板工程量计算规则一、现浇砼及钢筋砼模板工程量，按以下规定计算：1、现浇砼及钢筋砼模板工程量除另有规定者外，积以平方米计算。
若使用含模量计算模板接触面积者，其工程量＝构件体积*相应项目含模量。
2、钢筋砼墙、板上单孔面积在0.3m2以内的孔洞，不予扣除，洞侧壁模板不另增加，但突出墙面的侧壁模板相应增加。
单孔面积在0.3m2以外的孔洞，应予扣除，洞侧壁模板面积并入墙、板模板工程量之内计算。
3、现浇钢筋砼框架分别按柱、梁、墙、板有关规定计算，墙上单面附墙柱并入墙内工程量计算。
纬地横断面详细设计功能用户手册_(2013.05.06)
纬地横断面详细设计程序用户手册纬地软件2013.05编制目录1．前言 (2)1.1 公路CAD技术新的发展和需求 (3)1.2 智能模板设计技术的研究与开发 (4)1.2.1 模板设计技术 (4)1.2.2 模板绘图技术 (5)1.2.3 智能模板设计技术的优势和特点 (5)1.2.4 提高模板设计技术易用性和模板自定义的效率 (7)1.3 应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3．横断面详细设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3 标准横断面定制 (20)3.3.1 常规横断面设计模版定制和修改方法 (20)3.3.2 路面结构层编辑 (21)3.3.3 垫层、PST层编辑 (22)3.3.4 边沟参数编辑 (23)3.3.5 填方边坡参数编辑 (23)3.3.6 挖方边坡参数编辑 (25)3.3.7边坡反向计算绘图 (26)3.3.8反压护坡绘制 (26)3.3.9排水沟参数编辑 (27)3.3.10 截水沟参数编辑 (30)3.3.11用地界碑参数编辑 (32)3.3.12 地面线裁剪 (32)3.3.13 清表线的生成及其参数编辑 (33)3.3.14换填线的生成及其参数编辑 (33)3.3.15 铺底线的生成及其参数编辑 (34)3.3.16地质线的生成及其参数编辑 (35)3.3.17 添加刷坡或砌护 (36)3.3.18 断面设计样式复制和粘贴 (36)3.4 边沟、排水沟、截水沟等部件的定制与添加 (37)3.4.1部件库的定制、建立与维护 (39)3.4.2横断面图中的部件添加 (48)3.4.3部件库的维护 (51)3.5 横断面绘图模板的修改 (51)3.5.1图框标签 (52)3.5.2数据栏标签 (52)3.5.3数据标签 (53)3.5.4 多段线标签 (56)3.5.5模板设置 (57)3.5.6长度标注 (57)3.6 横断面绘图模板定制 (57)3.6.1 新建标签模板 (58)3.6.2 标签模板设置 (59)3.6.3 多段线模板设置 (60)3.6.4 重新设置模板插入点 (60)3.6.5 修改标准模板中标高数据字体大小 (60)4．绘制典型平纵横面设计图 (61)4.1 生成编码文件 (61)4.2 生成带有编号的路线平面图 (62)4.3 纵断面图的绘制 (62)4.4 排水纵断面绘图 (63)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (65)4.6 带有洪水位标识的横断面图绘制 (66)4.7 分离式路基断面的处理 (68)4.8 自动生成挖台阶处理的横断面图绘制 (69)5．生成各种计算表 (71)5.1 直曲转角表 (71)5.2 竖曲线表 (71)5.3 逐桩坐标表 (72)5.4 绘制横断面表和超高列表 (72)5.5 土方计算表 (72)5.6 输出坡面防护图 (75)5.7 输出边坡数据统计表 (75)5.8 输出边沟（排水沟）数据统计表 (76)6．结束语 (77)附录： (79)1 公式语法中的常用函数 (79)2 横断面绘图模板关键字 (80)3 纵断面绘图模板关键字 (83)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
纬地软件横断面详细设计功能用户手册
纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1. 前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1.3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2.1 常规的横断面设计步骤（原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3.1 设计参数控制文件（.CTR）输入 (12)3.2 程序主要功能 (13)3.3标准横断面定制 (18)3.4 边沟、排水沟、截水沟等部件的定制与添加 (31)3.5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4.1 生成编码文件 (54)4.2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4.4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4.7 分离式路基断面的处理 (60)4.8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5.3 逐桩坐标表 (64)5.4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展。
虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来，我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。
城市道路改造施工方案【范本模板】
XX道、XXXX路道路改造工程施工组织设计编制人：审核人：审批人:XXXXX市政建设集团有限公司XXX年XXX月XXX日目录第一章编制依据和编制原则 (2)第一节编制依据 (2)第二节编制原则 (2)第二章工程概述 (2)第一节工程简介 (2)第二节工程项目建设情况 (5)第三节工程项目管理目标 (5)第四节工程特点 (6)第三章施工总体部署 (6)第一节临时设施安排及施工准备 (6)第二节施工组织机构及施工队伍安排 (8)第三节施工程序总体设想、施工段划分及各分项工程的施工顺序 (8)第四节施工期间现场各类资源的投入 (10)第五节主要节点工程工期 (12)第四章主要项目施工方案、施工工艺 (13)第一节现状水泥砼板块检测及加固处理 (13)第二节预埋管道工程及地下管线加固 (17)第三节拓宽路面基层施工 (19)第四节沥青混凝土面层施工 (25)第五节附属工程施工 (31)第五章质量保证措施 (33)第六章安全保证措施 (36)第七章文明施工、环境保护职业健康保证措施 (38)第八章施工进度计划及保证措施 (40)第一章编制依据和编制原则第一节编制依据1、施工图设计文件2、施工技术规范与规程1．《公路路面基层施工技术规范》【JTJ034—2000】2．《给水排水管道工程施工及验收规范》【GB50268—2008】3．《城镇道路工程施工与质量验收规范》【CJJ1-2008】4.《公路沥青路面施工技术规范》【JTGF40-2004】5。
《公路路面基层施工技术规范》【JTJ034-2000】3、我单位类似工程的业绩和已有的装备。
第二节编制原则1、充分响应招标文件，严格执行技术规范。
2、实事求是，施工方案可行、适用、经济。
3、推行全面质量管理，执行公司质量、环境、职业健康安全管理体系和程序。
4、采用项目法组织施工，推行标准化管理，达到安全、文明、高效.5、坚持技术创新，推广和应用“四新" 成果；采用成熟的施工技术和先进的施工工艺。
施工图设计说明(公路模板)【精选文档】
路线设计说明一、相关批复意见及执行情况本次设计严格按照《青海省海东工业园区临空综合经济园总体规划（2011-2020)》进行施工图设计。
同时，根据多次省、市领导对该项目的指示、意见和建议以及青海省交通部门专家的咨询意见，根据青海省海东工业园区临空综合经济园区道路建设方案的会议纪要进行一阶段施工图设计.文件的编制基本按照《市政公用工程设计文件编制深度规定》要求进行文本及设计图纸的编制。
同时，考虑到本项目为青海省交通厅代建项目，所以在设计中充分征求青海省交通部门意见、相关专家咨询意见以及公路交通部门规范要求，同时参照《公路工程基本建设项目设计文件编制办法》，对设计说明及图纸进行补充。
二、路线平面、纵断面设计说明（一)路线走向及平面布设1、本工程为新建道路,平面线形按照总体规划进行设计，并保持道路线形顺畅，满足《城市道路设计规范》(CJJ37-90）的要求。
拟建二号路位于平安县境内，二号路与规划的兰新客运铁路专线及南绕城高速公路并行，二号路路线全长10979。
247m。
二号路起点、终点均与现状109国道相接,道路全线线形基本与南绕城高速平行.二号路路线走向大致呈东西向，道路全线按照城市道路Ⅱ级主干道进行设计,设计车速40km/h。
本次设计西起三号路,东至一号路，全长10979。
247m,道路全线共设交点17个,全线设平曲线15处，最小圆曲线半径300m,缓和曲线最小长度50m，最大圆曲线半径844。
08m,最小平曲线长度113.597m.K0+000～K1+200段利用现状109国道（现状宽12m，沥青混凝土路面)向北侧进行拓宽改造，K1+200～K3+080段与南侧兰新客运专线平行，K3+080~K3+540段下穿客运专线，经政府部门与高铁相关部门协商，因高铁沿开发区中部全线穿越,孔跨跨径为30m,采用双向行车时，路幅布置在两桥墩之间，能充分保证路幅宽度及行车安全。
相关同意道路选线将桥墩置于12m中央分隔带内，并考虑安全净空要求，绿化带路缘石采用连续式钢筋混凝土护栏进行防护。
道路工程“戴帽法”横断面土方计算详解
道路工程“戴帽法”横断面土方计算详解一、“帽子、戴帽、戴帽法”称谓的由来“帽子”的概念诞生于计算机没有普及、仍然用手工绘图的年代。
由于道路标准断面具有相对规则且固定的尺寸和形状，工程师们用硬纸板剪出一个道路标准断面当模板，用它在每个桩号的地面线上快速描出设计线，极大提高了绘图效率！由于这种方法就象为每个桩号的原地面套一个帽子，后来这个模板便被形象地称为“帽子”，称这种方法为“戴帽法”。
二、计算机时代的“戴帽法”在电脑普及的今天“戴帽法”仍被广泛使用，只不过软件中用一行数据表示“帽子”，代替了手工时代的硬纸板！三、“戴帽法”的优点不管是手工还是软件，“戴帽法”都极大提高了效率：手工时代提高了降低了劳动强度，软件时代则减少了数据录入的工作量。
关于道路“戴帽法”土方计算的详细操作可参考 易算土方官网 提供的教学视频四：下页为某市政工程的道路“戴帽法”计算示例：56.297 填=0.000挖=151.387设计高=1341.318地面高=1344.333填挖高=-3.015左坡脚:-27.111/1341.898右坡脚:29.276/1343.342 80 填=0.000挖=103.740设计高=1341.810地面高=1344.785填挖高=-2.975左坡脚:-26.201/1341.784右坡脚:27.185/1342.440 100 填=0.326挖=81.197设计高=1342.225地面高=1343.783填挖高=-1.558左坡脚:-28.864/1341.822右坡脚:27.249/1342.897 120 填=67.125挖=0.485设计高=1342.640地面高=1341.480填挖高=1.160左坡脚:-32.607/1339.742右坡脚:30.364/1341.233 140 填=92.374挖=1.213设计高=1343.055地面高=1340.713填挖高=2.342左坡脚:-34.257/1339.390右坡脚:29.534/1342.403160 填=120.971挖=0.963设计高=1343.470地面高=1339.424填挖高=4.046左坡脚:-34.554/1339.607右坡脚:31.263/1341.459180 填=125.829挖=1.000设计高=1343.885地面高=1340.990填挖高=2.895左坡脚:-35.743/1339.229右坡脚:32.129/1341.305200 填=147.543挖=1.000设计高=1344.299地面高=1342.224填挖高=2.075左坡脚:-39.045/1337.776右坡脚:31.114/1342.397220 填=149.933挖=0.954设计高=1344.714地面高=1343.411填挖高=1.303左坡脚:-39.734/1337.732右坡脚:31.357/1342.631 240 填=216.861挖=0.902设计高=1345.129地面高=1339.533填挖高=5.596左坡脚:-39.443/1338.341右坡脚:31.897/1342.656 260 填=256.313挖=0.979设计高=1345.544地面高=1338.744填挖高=6.800左坡脚:-36.993/1340.056右坡脚:31.708/1343.236 280 填=229.033挖=1.413设计高=1345.959地面高=1339.980填挖高=5.979左坡脚:-35.077/1341.748右坡脚:32.228/1343.786 300 填=235.341挖=1.000设计高=1346.374地面高=1341.210填挖高=5.164左坡脚:-34.702/1342.413右坡脚:35.945/1341.584320 填=190.172挖=1.099设计高=1346.789地面高=1342.385填挖高=4.404左坡脚:-33.953/1343.459右坡脚:34.288/1343.104340 填=155.249挖=1.000设计高=1347.204地面高=1343.758填挖高=3.446左坡脚:-32.666/1344.267右坡脚:34.592/1343.316360 填=134.548挖=0.500设计高=1347.619地面高=1344.799填挖高=2.820左坡脚:-32.276/1344.942右坡脚:34.696/1343.662380 填=101.421挖=0.925设计高=1348.034地面高=1345.591填挖高=2.443左坡脚:-30.734/1346.385右坡脚:34.537/1344.146 400 填=56.295挖=0.899设计高=1348.449地面高=1347.124填挖高=1.325左坡脚:-30.452/1346.984右坡脚:32.736/1345.435 420 填=7.421挖=8.436设计高=1348.864地面高=1347.657填挖高=1.207左坡脚:-28.630/1348.617右坡脚:29.088/1348.312 440 填=51.535挖=0.990设计高=1349.279地面高=1347.652填挖高=1.627左坡脚:-30.532/1347.771右坡脚:31.148/1347.345 460 填=29.664挖=1.823设计高=1349.689地面高=1348.147填挖高=1.542左坡脚:-29.034/1349.173右坡脚:30.529/1348.181480 填=30.686挖=1.307设计高=1350.002地面高=1348.601填挖高=1.401左坡脚:-29.432/1349.284右坡脚:30.695/1348.372500 填=14.630挖=16.718设计高=1350.181地面高=1349.458填挖高=0.723左坡脚:-26.825/1350.571右坡脚:30.929/1348.371520 填=0.896挖=59.690设计高=1350.227地面高=1350.891填挖高=-0.664左坡脚:-27.455/1351.037右坡脚:29.433/1349.400540 填=0.000挖=116.155设计高=1350.143地面高=1351.824填挖高=-1.681左坡脚:-27.382/1350.905右坡脚:28.576/1351.700 560 填=0.000挖=89.996设计高=1350.020地面高=1351.104填挖高=-1.084左坡脚:-26.764/1350.369右坡脚:28.491/1351.520 580 填=12.841挖=26.589设计高=1349.897地面高=1349.508填挖高=0.389左坡脚:-31.070/1348.023右坡脚:27.385/1350.660 600 填=25.141挖=7.293设计高=1349.773地面高=1348.716填挖高=1.057左坡脚:-31.385/1347.689右坡脚:26.111/1349.688 620 填=43.332挖=2.059设计高=1349.650地面高=1348.124填挖高=1.526左坡脚:-32.070/1347.105右坡脚:29.029/1349.316640 填=58.628挖=1.041设计高=1349.527地面高=1347.790填挖高=1.737左坡脚:-31.999/1347.030右坡脚:30.131/1348.356660 填=22.602挖=0.510设计高=1349.404地面高=1348.302填挖高=1.102左坡脚:-30.053/1348.209右坡脚:29.553/1348.542680 填=20.235挖=3.109设计高=1349.281地面高=1348.484填挖高=0.797左坡脚:-30.721/1347.640右坡脚:29.916/1348.177700 填=21.902挖=5.741设计高=1349.158地面高=1348.141填挖高=1.017左坡脚:-30.423/1347.716右坡脚:30.012/1347.990 720 填=22.321挖=0.941设计高=1349.035地面高=1347.950填挖高=1.085左坡脚:-29.609/1348.135右坡脚:30.008/1347.832 740 填=32.758挖=8.545设计高=1348.911地面高=1347.336填挖高=1.575左坡脚:-31.010/1347.078右坡脚:29.111/1348.344 760 填=25.742挖=2.311设计高=1348.788地面高=1347.481填挖高=1.307左坡脚:-29.634/1347.872右坡脚:30.315/1347.429 780 填=24.373挖=1.680设计高=1348.665地面高=1347.724填挖高=0.941左坡脚:-28.658/1348.616右坡脚:30.627/1347.083800 填=43.405挖=1.900设计高=1348.542地面高=1346.843填挖高=1.699左坡脚:-29.690/1348.980右坡脚:30.839/1346.823814.473 填=71.497挖=1.276设计高=1348.453地面高=1346.699填挖高=1.754左坡脚:-31.590/1346.633右坡脚:31.487/1346.291894.485 填=2.634挖=49.288设计高=1347.960地面高=1347.971填挖高=-0.011左坡脚:-27.914/1349.076右坡脚:29.607/1347.052900 填=0.000挖=40.640设计高=1347.926地面高=1348.053填挖高=-0.127左坡脚:-26.736/1348.257右坡脚:26.090/1347.826 920 填=0.000挖=56.241设计高=1347.857地面高=1348.277填挖高=-0.420左坡脚:-27.447/1348.661右坡脚:26.132/1347.785 940 填=1.059挖=83.597设计高=1347.980地面高=1348.911填挖高=-0.931左坡脚:-28.911/1349.761右坡脚:29.136/1347.396 960 填=6.164挖=84.173设计高=1348.304地面高=1348.653填挖高=-0.349左坡脚:-32.538/1352.169右坡脚:30.124/1347.061 980 填=23.229挖=51.418设计高=1348.820地面高=1348.882填挖高=-0.062左坡脚:-29.133/1350.749右坡脚:32.209/1346.1591000 填=18.762挖=74.751设计高=1349.390地面高=1350.491填挖高=-1.101左坡脚:-27.975/1350.546右坡脚:31.869/1346.9681020 填=12.344挖=53.324设计高=1349.960地面高=1350.806填挖高=-0.846左坡脚:-31.227/1347.917右坡脚:30.629/1348.3491040 填=5.615挖=32.822设计高=1350.530地面高=1350.631填挖高=-0.101左坡脚:-30.107/1349.299右坡脚:29.419/1350.1601060 填=3.602挖=23.644设计高=1351.100地面高=1350.478填挖高=0.622左坡脚:-29.340/1350.347右坡脚:26.520/1351.287 1080 填=20.867挖=10.088设计高=1351.670地面高=1350.717填挖高=0.953左坡脚:-30.112/1350.432右坡脚:26.887/1352.101 1100 填=29.703挖=6.798设计高=1352.240地面高=1350.310填挖高=1.930左坡脚:-29.878/1351.345右坡脚:26.410/1352.353 1120 填=30.820挖=11.098设计高=1352.810地面高=1350.661填挖高=2.149左坡脚:-29.637/1352.154右坡脚:27.586/1353.707 1140 填=23.207挖=6.298设计高=1353.380地面高=1351.466填挖高=1.914左坡脚:-29.011/1353.148右坡脚:26.813/1353.7621160 填=14.813挖=10.368设计高=1353.950地面高=1352.742填挖高=1.208左坡脚:-26.120/1353.870右坡脚:26.059/1353.8291180 填=17.120挖=27.840设计高=1354.520地面高=1353.440填挖高=1.080左坡脚:-28.743/1356.189右坡脚:29.082/1353.9721200 填=2.835挖=34.601设计高=1355.090地面高=1354.925填挖高=0.165左坡脚:-28.150/1356.363右坡脚:29.000/1355.0371220 填=2.949挖=21.767设计高=1355.660地面高=1355.063填挖高=0.597左坡脚:-27.356/1356.404右坡脚:26.560/1355.873 1240 填=20.601挖=6.323设计高=1356.230地面高=1354.609填挖高=1.621左坡脚:-26.442/1356.365右坡脚:30.030/1356.578 1260 填=31.440挖=10.834设计高=1356.800地面高=1354.831填挖高=1.969左坡脚:-28.771/1358.487右坡脚:29.688/1356.113 1280 填=26.733挖=7.475设计高=1357.370地面高=1355.543填挖高=1.827左坡脚:-29.304/1356.633右坡脚:29.548/1356.742 1300 填=29.994挖=1.146设计高=1357.940地面高=1357.013填挖高=0.927左坡脚:-29.781/1357.009右坡脚:32.076/1355.3961320 填=57.931挖=0.979设计高=1358.510地面高=1356.596填挖高=1.914左坡脚:-30.310/1357.135右坡脚:32.796/1355.4861340 填=110.774挖=1.000设计高=1359.080地面高=1356.525填挖高=2.555左坡脚:-35.093/1354.858右坡脚:36.257/1354.0821360 填=176.212挖=1.000设计高=1359.650地面高=1356.301填挖高=3.349左坡脚:-36.725/1354.340右坡脚:36.527/1354.4721380 填=189.075挖=0.500设计高=1360.220地面高=1357.332填挖高=2.888左坡脚:-38.872/1353.812右坡脚:34.388/1356.468 1400 填=217.615挖=0.865设计高=1360.790地面高=1358.289填挖高=2.501左坡脚:-35.243/1356.468右坡脚:34.897/1356.628 1420 填=480.867挖=1.000设计高=1361.358地面高=1357.191填挖高=4.167左坡脚:-51.940/1346.905右坡脚:35.723/1356.716 1440 填=276.435挖=1.000设计高=1361.900地面高=1357.172填挖高=4.728左坡脚:-35.629/1357.321右坡脚:36.322/1356.859 1460 填=311.659挖=1.000设计高=1362.409地面高=1357.145填挖高=5.264左坡脚:-35.221/1358.102右坡脚:40.297/1355.0511480 填=354.846挖=0.500设计高=1362.885地面高=1356.763填挖高=6.122左坡脚:-36.720/1357.578右坡脚:40.745/1355.2281500 填=352.805挖=1.000设计高=1363.327地面高=1356.165填挖高=7.162左坡脚:-36.816/1357.956右坡脚:40.879/1355.5811520.372 填=321.557挖=1.159设计高=1363.743地面高=1357.069填挖高=6.674左坡脚:-31.162/1361.922右坡脚:40.806/1356.0461596.492 填=276.795挖=1.316设计高=1365.029地面高=1359.330填挖高=5.699左坡脚:-34.050/1361.924右坡脚:38.523/1358.854 1620 填=243.804挖=0.500设计高=1365.399地面高=1360.409填挖高=4.990左坡脚:-30.658/1363.800右坡脚:39.325/1358.689 1640 填=178.802挖=1.000设计高=1365.713地面高=1361.487填挖高=4.226左坡脚:-29.858/1364.648右坡脚:36.791/1360.359 1660 填=113.507挖=1.394设计高=1366.027地面高=1362.908填挖高=3.119左坡脚:-29.167/1365.915右坡脚:35.268/1361.689 1680 填=71.961挖=10.964设计高=1366.342地面高=1364.149填挖高=2.193左坡脚:-28.087/1367.573右坡脚:33.842/1362.9541700 填=38.405挖=37.989设计高=1366.656地面高=1365.234填挖高=1.422左坡脚:-30.309/1369.369右坡脚:32.351/1363.9251720 填=15.871挖=53.349设计高=1366.971地面高=1367.770填挖高=-0.799左坡脚:-27.542/1367.839右坡脚:33.513/1363.8021740 填=3.950挖=37.853设计高=1367.285地面高=1367.541填挖高=-0.256左坡脚:-26.396/1367.389右坡脚:30.137/1365.9851760 填=8.314挖=24.463设计高=1367.600地面高=1367.228填挖高=0.372左坡脚:-26.850/1368.006右坡脚:30.519/1366.056 1780 填=0.000挖=76.207设计高=1367.914地面高=1368.081填挖高=-0.167左坡脚:-27.321/1368.635右坡脚:27.600/1368.820 1799.019 填=0.000挖=85.531设计高=1368.213地面高=1369.495填挖高=-1.282左坡脚:-26.368/1368.298右坡脚:27.683/1369.175 1877.273 填=0.254挖=145.946设计高=1369.443地面高=1372.180填挖高=-2.737左坡脚:-28.957/1368.908右坡脚:31.114/1372.359 1880 填=0.000挖=166.432设计高=1369.486地面高=1372.461填挖高=-2.975左坡脚:-28.539/1371.019右坡脚:29.880/1371.9131900 填=0.000挖=284.985设计高=1369.800地面高=1373.939填挖高=-4.139左坡脚:-34.907/1375.245右坡脚:32.777/1373.8251920 填=0.000挖=242.594设计高=1370.115地面高=1373.539填挖高=-3.424左坡脚:-28.142/1371.383右坡脚:34.621/1375.3691940 填=0.000挖=357.265设计高=1370.429地面高=1375.604填挖高=-5.175左坡脚:-36.739/1376.762右坡脚:33.608/1375.0081960 填=0.000挖=366.047设计高=1370.744地面高=1376.038填挖高=-5.294左坡脚:-36.158/1376.689右坡脚:35.025/1376.267 1980 填=0.000挖=413.845设计高=1371.058地面高=1375.819填挖高=-4.761左坡脚:-38.401/1378.499右坡脚:36.430/1377.185 2000 填=0.000挖=328.884设计高=1371.372地面高=1374.749填挖高=-3.377左坡脚:-34.730/1376.699右坡脚:37.019/1377.892 2020 填=0.000挖=215.184设计高=1371.687地面高=1374.031填挖高=-2.344左坡脚:-29.256/1373.697右坡脚:34.597/1376.925 2040 填=0.000挖=282.497设计高=1372.001地面高=1374.509填挖高=-2.508左坡脚:-33.205/1376.311右坡脚:36.036/1377.8652060 填=0.000挖=252.745设计高=1372.316地面高=1376.295填挖高=-3.979左坡脚:-29.938/1374.781右坡脚:28.702/1373.9572080 填=0.000挖=115.920设计高=1372.630地面高=1373.869填挖高=-1.239左坡脚:-31.663/1375.912右坡脚:26.074/1372.5202100 填=5.022挖=31.634设计高=1372.945地面高=1372.248填挖高=0.697左坡脚:-29.980/1375.438右坡脚:29.807/1371.8682120 填=8.859挖=52.729设计高=1373.259地面高=1372.794填挖高=0.465左坡脚:-28.941/1375.060右坡脚:30.418/1371.820 2140 填=11.707挖=84.883设计高=1373.573地面高=1374.825填挖高=-1.252左坡脚:-32.261/1370.795右坡脚:29.479/1372.479 2160 填=34.822挖=48.735设计高=1373.888地面高=1374.840填挖高=-0.952左坡脚:-30.203/1372.324右坡脚:35.027/1369.710 2180 填=70.384挖=1.477设计高=1374.202地面高=1372.825填挖高=1.377左坡脚:-30.791/1372.806右坡脚:35.334/1369.793 2200 填=100.296挖=0.838设计高=1374.517地面高=1372.420填挖高=2.097左坡脚:-31.307/1372.485右坡脚:34.903/1370.3332220 填=96.054挖=0.787设计高=1374.831地面高=1373.086填挖高=1.745左坡脚:-32.654/1371.865右坡脚:34.781/1370.7692240 填=59.026挖=1.041设计高=1375.094地面高=1374.201填挖高=0.893左坡脚:-31.255/1373.356右坡脚:33.028/1371.8612260 填=6.433挖=26.279设计高=1375.164地面高=1375.561填挖高=-0.397左坡脚:-26.305/1375.208右坡脚:31.121/1373.1512280 填=82.905挖=1.321设计高=1375.035地面高=1372.178填挖高=2.857左坡脚:-32.633/1372.120右坡脚:28.713/1374.852 2300 填=26.344挖=17.927设计高=1374.706地面高=1373.283填挖高=1.423左坡脚:-30.946/1372.915右坡脚:26.269/1374.725 2320 填=126.437挖=20.121设计高=1374.246地面高=1370.968填挖高=3.278左坡脚:-36.922/1368.805右坡脚:27.897/1375.351 2340 填=127.191挖=1.000设计高=1373.784地面高=1372.490填挖高=1.294左坡脚:-36.419/1368.678右坡脚:35.709/1369.151 2360 填=202.015挖=1.000设计高=1373.322地面高=1368.968填挖高=4.354左坡脚:-33.702/1370.027右坡脚:36.081/1368.4412380 填=161.672挖=1.083设计高=1372.859地面高=1369.776填挖高=3.083左坡脚:-31.819/1370.597右坡脚:35.417/1368.4212400 填=58.152挖=1.144设计高=1372.397地面高=1371.042填挖高=1.355左坡脚:-29.316/1371.798右坡脚:32.266/1369.7262420 填=72.209挖=6.500设计高=1371.935地面高=1371.467填挖高=0.468左坡脚:-32.213/1369.302右坡脚:33.949/1368.4412440 填=95.737挖=1.295设计高=1371.472地面高=1370.069填挖高=1.403左坡脚:-31.594/1369.454右坡脚:32.793/1368.640 2460 填=48.930挖=4.402设计高=1371.010地面高=1370.720填挖高=0.290左坡脚:-30.928/1369.231右坡脚:32.107/1369.193 2480 填=49.170挖=13.020设计高=1370.548地面高=1370.663填挖高=-0.115左坡脚:-29.843/1369.638右坡脚:32.294/1367.973 2500 填=51.734挖=32.634设计高=1370.085地面高=1369.011填挖高=1.074左坡脚:-27.299/1370.791右坡脚:32.260/1367.489 2520 填=58.871挖=21.449设计高=1369.623地面高=1367.543填挖高=2.080左坡脚:-28.604/1371.199右坡脚:31.842/1367.4222540 填=72.024挖=1.198设计高=1369.161地面高=1366.649填挖高=2.512左坡脚:-29.185/1368.544右坡脚:31.328/1367.3802560 填=64.351挖=1.552设计高=1368.698地面高=1366.012填挖高=2.686左坡脚:-29.135/1368.569右坡脚:30.665/1367.3762580 填=35.158挖=1.508设计高=1368.236地面高=1366.212填挖高=2.024左坡脚:-29.179/1367.890右坡脚:29.420/1367.7812588.718 填=15.022挖=7.301设计高=1368.034地面高=1366.810填挖高=1.224左坡脚:-26.300/1368.074右坡脚:29.951/1366.910 2676.839 填=1.107挖=42.760设计高=1366.657地面高=1366.529填挖高=0.128左坡脚:-27.616/1367.574右坡脚:28.983/1366.169 2680 填=4.113挖=32.104设计高=1366.629地面高=1366.692填挖高=-0.063左坡脚:-26.024/1366.485右坡脚:29.893/1365.540 2700 填=8.632挖=24.284设计高=1366.448地面高=1366.079填挖高=0.369左坡脚:-26.256/1366.459右坡脚:30.409/1364.995 2720 填=13.605挖=11.141设计高=1366.268地面高=1365.392填挖高=0.876左坡脚:-26.378/1366.360右坡脚:30.523/1364.7412740 填=9.573挖=37.213设计高=1366.087地面高=1365.652填挖高=0.435左坡脚:-28.332/1367.482右坡脚:30.499/1364.5952760 填=1.850挖=84.082设计高=1365.907地面高=1366.686填挖高=-0.779左坡脚:-29.689/1368.206右坡脚:29.750/1364.8632780 填=0.000挖=124.436设计高=1365.726地面高=1367.063填挖高=-1.337左坡脚:-31.638/1368.992右坡脚:26.502/1365.9012800 填=0.000挖=173.174设计高=1365.546地面高=1367.594填挖高=-2.048左坡脚:-31.639/1368.812右坡脚:27.247/1366.217 2820 填=0.000挖=177.676设计高=1365.365地面高=1367.754填挖高=-2.389左坡脚:-32.055/1368.909右坡脚:27.624/1366.288 2840 填=0.000挖=185.670设计高=1365.185地面高=1367.622填挖高=-2.437左坡脚:-31.733/1368.514右坡脚:28.363/1366.600 2860 填=0.000挖=177.529设计高=1365.005地面高=1367.300填挖高=-2.295左坡脚:-33.704/1369.647右坡脚:28.821/1366.725 2880 填=0.000挖=183.192设计高=1364.824地面高=1367.395填挖高=-2.571左坡脚:-31.243/1367.826右坡脚:29.133/1366.7532900 填=0.000挖=125.244设计高=1364.644地面高=1366.141填挖高=-1.497左坡脚:-29.274/1366.666右坡脚:28.852/1366.3852920 填=0.000挖=136.082设计高=1364.463地面高=1365.607填挖高=-1.144左坡脚:-29.982/1366.958右坡脚:28.862/1366.2112940 填=0.000挖=125.943设计高=1364.283地面高=1364.567填挖高=-0.284左坡脚:-32.909/1368.395右坡脚:27.585/1365.1792960 填=0.000挖=136.436设计高=1364.102地面高=1364.632填挖高=-0.530左坡脚:-33.970/1368.922右坡脚:27.335/1364.832 2980 填=0.000挖=115.260设计高=1363.922地面高=1364.683填挖高=-0.761左坡脚:-31.905/1367.365右坡脚:26.676/1364.212 3000 填=0.000挖=157.440设计高=1363.741地面高=1365.077填挖高=-1.336左坡脚:-33.781/1368.435右坡脚:26.741/1364.075 3020 填=0.000挖=183.135设计高=1363.519地面高=1365.508填挖高=-1.989左坡脚:-32.821/1367.573右坡脚:27.040/1364.053 3040 填=0.000挖=229.655设计高=1363.198地面高=1366.047填挖高=-2.849左坡脚:-34.219/1368.184右坡脚:28.102/1364.4393060 填=0.000挖=295.988设计高=1362.776地面高=1366.506填挖高=-3.730左坡脚:-37.378/1369.535右坡脚:28.878/1364.5353080 填=0.000挖=335.456设计高=1362.255地面高=1366.616填挖高=-4.361左坡脚:-38.153/1369.530右坡脚:29.471/1364.4093100 填=0.000挖=453.312设计高=1361.634地面高=1366.249填挖高=-4.615左坡脚:-44.392/1372.735右坡脚:31.125/1364.5573120 填=0.000挖=430.927设计高=1360.972地面高=1366.237填挖高=-5.265左坡脚:-41.584/1370.201右坡脚:32.858/1365.050 3140 填=0.000挖=469.777设计高=1360.309地面高=1366.461填挖高=-6.152左坡脚:-41.400/1369.416右坡脚:34.454/1365.452 3160 填=0.000挖=480.328设计高=1359.647地面高=1366.426填挖高=-6.779左坡脚:-41.269/1368.666右坡脚:33.933/1364.442 3180 填=0.000挖=535.843设计高=1358.984地面高=1366.270填挖高=-7.286左坡脚:-43.751/1369.658右坡脚:34.288/1364.016 3200 填=0.000挖=535.342设计高=1358.322地面高=1365.787填挖高=-7.465左坡脚:-42.211/1367.969右坡脚:34.756/1363.6663220 填=0.000挖=524.745设计高=1357.659地面高=1365.356填挖高=-7.697左坡脚:-42.319/1367.379右坡脚:33.546/1362.1973240 填=0.000挖=459.672设计高=1356.997地面高=1363.569填挖高=-6.572左坡脚:-39.465/1365.147右坡脚:34.620/1362.2503260 填=0.000挖=434.493设计高=1356.335地面高=1362.967填挖高=-6.632左坡脚:-39.638/1364.600右坡脚:32.154/1359.9443280 填=0.000挖=395.856设计高=1355.672地面高=1360.978填挖高=-5.306左坡脚:-41.195/1364.642右坡脚:31.429/1358.7983300 填=0.000挖=319.339设计高=1355.010地面高=1359.272填挖高=-4.262左坡脚:-38.576/1362.567右坡脚:29.834/1357.4063320 填=0.000挖=232.509设计高=1354.347地面高=1357.234填挖高=-2.887左坡脚:-36.223/1360.336右坡脚:28.415/1355.7973340 填=0.000挖=166.313设计高=1353.685地面高=1355.971填挖高=-2.286左坡脚:-32.151/1357.292右坡脚:27.775/1354.708 3360 填=0.000挖=130.257设计高=1353.022地面高=1354.584填挖高=-1.562左坡脚:-30.239/1355.688右坡脚:27.095/1353.5923380 填=0.000挖=98.191设计高=1352.360地面高=1353.307填挖高=-0.947左坡脚:-29.256/1354.371右坡脚:26.615/1352.6103400 填=14.085挖=74.273设计高=1351.698地面高=1352.384填挖高=-0.686左坡脚:-29.405/1353.808右坡脚:30.903/1350.0833403.599 填=49.170挖=0.997设计高=1351.578地面高=1349.972填挖高=1.606左坡脚:-30.891/1349.822右坡脚:30.584/1350.036。
道路断面方法
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框， 修改“等高距”为0.5米；“拟合方式”中单选“三次 B 样条拟合”； 单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：
1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵 断面剖面线：使用 pline 绘多段线命令，连接 dgx.dat 中测点点号421 和 227，起点测点421，终点测点227。如图所示：
2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的 各个横断面的中桩设计高。基本操作如下：
【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线 上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生
成”；在“坐标数据文件名”中打开 dgx.dat 文件；注意在“采样间距” 中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个 数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高 程）；单击【确定】按钮。
点击【确定】按钮后，纵断面线上会自动生成指定间距和宽度的多条横 断面设计线（红色），如下图：
｛相关提示：横断面中桩点获取的三种方式（1）“等分”：只在纵断面线等间 距处生成横断线；（1）“结点”：只在纵断面线（多段线）的转折点处生成横断 线；（3）“等分且处理节点”：在等间距和转折点处均生成横断线；当在纵断面 线上自动生成的横断线不符合实际需求时，可使用【工程应用】菜单-【生成里 程文件】-【由纵断面线生成】下的子命令【添加】、【边长】、【剪切】、【设计】 对横断面线进行编辑和修改，具体操作请参阅 Cass 用户手册｝
3.【工程应用】菜单-【断面法土方计算】-【道路断面】，在弹出的“断 面设计参数”对话框中： 在“选择里程文件”下，指定上一步中生成的“里程文件.hdm "；如： \Program Files\CASS70\DEMO\里程文件.hdm；
EICAD横断面设计文件格式
EICAD横断面设计文件格式以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：以下介绍在EICAD横断面设计模块中用到的八种数据文件的格式，其他数据文件格式请参见平面、纵断面模块的帮助内容。
横断面设计模块特有的八种文件包括：1、填挖边坡文件(*.bp): 描述指定桩号范围内，左右侧采用的边坡模板文件名。
2、挡墙设计文件(*.dq): 描述指定桩号范围内，左右侧采用的挡墙模板文件名。
3、边沟设计文件(*.bg): 描述指定桩号范围内，左右侧边沟的起、终点高程。
4、清除表土厚度文件(*.btg): 描述指定桩号范围内，左右侧清除表土的厚度。
5、土石比例文件(*.tsb): 描述指定桩号范围内，填土比例和填石比例，以及六类土挖方比例系数。
6、端部设计文件(*.tra): 描述立交端部两相邻分岔的起、终点桩号，以及分岔起、终点到路基边缘的位置与距离。
7、老路补强文件(*.ll): 描述上、中、下补强层厚度，以及指定桩号范围内，老路路面左、右边缘位于新路中心线的偏距。
8、边坡宽度文件(*.kd): 描述指定桩号范围内，起终点边坡宽度。
9、横地面线文件(*.hdx): 描述各设计断面原始地面线数据。
10、路基挖台阶文件(*.WTJ)格式：描述路基挖台阶的桩号范围和台阶尺寸参数。
此外，在EICAD横断面设计命令执行过程中会生成一些内部交换用的数据文件，这些文件会自动保存以道路名命名。
保存的数据内容有：路基设计、土方数量等多种数据文件：(?.Ljb、?.Are、?.Zdx、?.Bpx、?.lps、?.dqa、?.3dd、?.bta、?.bpl、?.fha、?.lla、?.dqw、?.bph)，以上各种文件均为生成各种设计图表使用。
其中：*.Ljb―路基表数据文件，以生成路基设计表；*.Are―断面面积数据文件，以生成土方表；*.Zdx―占地宽数据文件，以生成占地表、图；*.Bpx―边坡线数据文件，以生成总体图边线；*.lps―边沟排水数据文件，以生成排水表；*.dqa―挡墙面积数据文件，以生成挡墙工程量表；*.3dd―三维数据文件，以进行道路三维建模；*.bta―清表土数据文件，以生成清表土方表；*.bpl―防护边坡长数据文件，以生成防护工程量表；*.fha―护坡面积数据文件，以生成护坡工程量表；*.lla―老路补强数据文件，以计算老路补强工程量；*.dqw―挡墙挖基数据文件，以生成挡墙挖基工程量表；*.bph―坡角高程数据文件，以参照进行边沟设计；填挖边坡文件(*.BP)格式文件后缀：BP文件作用：描述指定桩号范围内，左右侧采用的边坡模板文件名。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（４）根据纵断面设计资料，按设计高程在路基设计表上逐 桩进行计算，完成路基设计表
（５）按路基设计表数据，绘出横断面设计线
（６）检查弯道路段横断面内侧数据是否足够，是否需要清 除障碍及设置视距台。
4.4 横断面设计方法
公路路基设计的主要成果
路基设计表、边沟（排水沟）设计表、路基标准横断面、
路基一般设计图、路基横断面设计图等图表。
A2 b 2R
2 A12 A2 b1 b2 2R
4.3 曲线的超高、加宽与视距保证
二. 曲线加宽
4.3 曲线的超高、加宽与视距保证
二. 曲线加宽
加宽缓和段
由于弯道上路面加宽后与弯道两端的直线段形成的
路面宽窄不一，影响路容美观，所以需要设置从直线段 其长度等于超高缓和段长度，且不小于10m。
4.3 曲线的超高、加宽与视距保证
超高的过渡
4.3 曲线的超高、加宽与视距保证
2. 超高缓和段长度
为了行车的安 全舒适、路容
的美观和排水
的通畅，必须 设置一定长度 的超高缓和段.
4.3 曲线的超高、加宽与视距保证
2. 超高缓和段长度
B `i Lc p
4.3 曲线的超高、加宽与视距保证
二. 曲线加宽
是全超高，在缓和曲线上应是逐渐变化的超高。
4.3 曲线的超高、加宽与视距保证
对于无中间带道路的行车道，无论是单车道还是 双车道，在直线段的横断面均为以中线为脊、向两侧 倾斜的路拱。路面要由双向倾斜的路拱形式过渡到具
有超高的单向倾斜的超高形式，外侧需逐渐抬高。
4.3 曲线的超高、加宽与视距保证
超高的过渡
第四章
道路横断面设计
第四章 道路横断面设计
4.1 概述
道路的横断面:在垂直于路中线的方向上作一垂
直剖面，这个剖面上的图形称为横断面图。
它反映路基的形状和尺寸，是公路设计的
技术文件之一。
第四章 道路横断面设计
4.1 概述
公路横断面组成包括路基、路肩、中间分隔带、路
面结构、边沟、边坡等结构。
第四章 道路横断面设计
三. 视距的保证
4.4 横断面设计方法
公路横断面的组成除了上述与行车有关的路幅 宽度外，还包括与路基工程、排水工程和环保
工程有关的各种设施.
横断面设计必须结合地形、地质、水文等条件， 本着节约用地的原则，选择合理的断面形式， 以满足行车顺适、工程经济、路基稳定且便于 施工和养护的要求。
4.4 横断面设计方法
4.2 道路横断面组成
二、 城市道路横断面形式
3.三幅路将机动车和非机动车分开，对交通安全有利。对于
机动车交通量大、非机动车多的城市道路宜优先考虑采用。 但三幅路占地较多，只有红线宽度大于或等于40m时才能满 足车道布置的要求。
4.四幅路不仅将机动车和非机动车分开，而且将对向行驶的
机动车分开，对行车安全更为有利，行车速度将更快。它
适用与机动车辆速度高、非机动车多的快速路与主干路。
4.2 道路横断面组成
二、 城市道路横断面形式
一条道路宜采用相同形式的横断面。当道路横断面 形式或横断面各组成部分的宽度变化时，应设过渡
段。过渡段的起点和终点宜选择在道路交叉口或结
构物处。
4.2 道路横断面组成部分设计
三、 行车道的宽度
１、 一般双车道的公路行车道宽度
4.2 道路横断面组成
一、 公路横断面组成
４. 路拱 为了利于路面横向排水，将路面做成中央向两侧倾斜的
拱形，成为路拱。
4.2 道路横断面组成
二、 城市道路横断面形式
1.单幅路
俗称“一块板”断面，各种车辆在车道上混合行驶。
根据实际情况可以划出快、慢车行驶分车线，快车和机动车在中间行 驶，慢车和非机动车辆靠两侧行驶；也可以不划分车线，自由行驶。
4.4 横断面设计方法
设计成果之二－－横断面施工图
在完成道路纵断面设计之后，各中线的填挖高度已经
确定。将这一高度点绘在相应的横断面现状图上，然
后将横断面设计图以相同的比例尺画于其上，则形成 横断面施工图。该图反映了各断面上的填、挖和拆迁 界限，是施工时的主要依据。
4.4 横断面设计方法
设计成果之二－－公路横断面施工图
4.1 概述
城市道路的横断面组成中，包括机动车道、非机动
车道、人行道、绿化带、分车带等。
第四章 道路横断面设计
4.2 道路横断面组成
一、 公路
路幅
定义：指公路路基顶面两路肩外侧边缘之间的部分 。 组成：行车带、路肩、中间分隔带和路拱等。
第四章 道路横断面设计
4.2 道路横断面组成
一、 公路 1. 行车带
4.2 道路横断面组成
二、 城市道路横断面形式
4.四幅路
俗称“四块板”断面，在三幅路的基础上，在将中
间机动车道分隔为二，分向行驶。
4.2 道路横断面组成
二、 城市道路横断面组成
1. 单幅路占地少，投资省，但各种车辆混合行驶，于 交通安全不利。仅适用于机动车交通量不大、非机动 车较少的次干路、支路以及拆迁困难的旧城改建道路. 2. 双幅路断面将对向行驶的车辆分开，减少了行车干 扰，提高了车速。它主要用于机动车交通量较大、而 非机动车较少的道路，如有平行道路可供非机动车通 行的快速路或郊区道路。
4.4 横断面设计方法
设计成果之一－－横断面设计图
在标准断面图中，一般应绘出路基宽度、边沟、边
坡，在曲线段还应有超高等。
4.4 横断面设计方法
城市道路横断面设计图一般采用的比例尺为1：100或 绿带、照明、新建或改建的地下管道等各组成部分的
1：200，在该图上应绘出红线宽度、行车道、人行道、
位置和宽度，以及排水方向、路面横坡等。
4.2 道路横断面组成部分设计
三、 行车道的宽度
２ 有中央分隔带的公路行车道宽度
4.2 道路横断面组成部分设计
三、 行车道的宽度
３ 行车道宽度的规定
4.2 道路横断面组成部分设计
三、 行车道的宽度
４ 公路行车道数的规定 ◆高速公路、一级公路的各路段应根据预测交通量、 服务水平等确定车道数，一般为四车道，四车道以上按双
三. 视距的保证
凡属“暗弯”都必须进行视距检查，如不能满足最
短视距的要求，应将阻碍视线的障碍物清除。如果是 因为曲线内侧及中间带设置护栏或其它人工构造物等
而不能保证视距时，可采取加宽路肩或中间带，或将
构造物后移等措施予以处理；如果是因挖方边坡防碍 了视线，则应开挖视距台.
4.3 曲线的超高、加宽与视距保证
数增加；
◆二、三级公路应为双车道； ◆四级公路宜采用双车道，工程艰巨且交通量小的路 段可采用单车道。
4.3 曲线的超高、加宽与视距保证
一、 曲线超高
4.3 曲线的超高、加宽与视距保证
一、 曲线超高 １. 超高坡度 当汽车等速行驶时，在圆曲线上所产生的离心力是 常数；而在回旋线上行驶时，由于回旋线曲率是变化的， 其离心力也是变化的。因此，超高横坡度在圆曲线上应
主要供机动车辆行驶，其宽度一般包括两条以上行车
道。一条车道为3.0～3.75m，车道数的多少由交通量及 通行能力确定。
4.2 道路横断面组成
一、 公路横断面组成
２. 路肩
4.2 道路横断面组成
一、 公路横断面组成
３. 中间带－－包括中央分隔带和两侧路缘带
《标准》规定最小中间带宽度随公路等级、地形条件 变化在2.5～4.5m之间，特殊情况下可以减至2.0m。
路基设计要求
◆山岭重丘区的路基设计，应根据自然当地自然条件，特别是地 形及工程地质条件，选择适当的路基横断面形式和边坡坡度；
◆在地形陡峻和不良地质地段，不宜破坏天然植被和山体平衡；
◆在狭窄的河谷地段不宜侵占河床，可视具体情况设置其他结构 物和防护工程；
◆陡坡上的半填半挖路基，可根据地形、地质条件，采用护肩、 砌石或挡土墙； ◆当山坡高陡或稳定性差，不宜多挖时，可采用旱桥、悬出路台 等构造物；
4.2 道路横断面组成
二、 城市道路横断面形式
2.双幅路
俗称“两块板”断面。在车道中心用分隔带或分隔墩 各自再根据需要决定是否划分快车道和慢车道。
将行车道分为两半，上行车辆和下行车辆分向行驶，
4.2 道路横断面组成
二、 城市道路横断面形式
3.三幅路
俗称“三块板”断面。中间为双向行驶的机
动车道，两侧为靠右侧行驶的非机动车道。
4.5 土石方数量的计算
基本公式
假定两相邻断面间为棱柱体，高是相邻断
面间距L，棱柱体的体积按下式计算：
F1 F2 V L 2
F1、F2是相邻两桩号的填或挖 的断面积
思考题
1、超高的概念，与路拱的区别是什么？
2、道路设置加宽的作用是什么？怎样好，可采用半山洞；
◆在平原微丘区应注意最小填土高度，并设置必要的排水设施。
路基典型横断面
4.4 横断面设计方法
（１）点绘各横断面的横向地面线
横断面设计步骤
（２）根据《标准》的规定，确定路基宽度 ①按照土质、水文条件拟定路基边坡坡度 ②按照排水要求拟定边沟、截水沟等尺寸 （３）按弯道半径大小分别拟定超高加宽值
上的正常宽度逐渐增加到主曲线上全加宽的加宽缓和段，
4.3 曲线的超高、加宽与视距保证
三. 视距的保证
在道路的弯道设计中，除了要考虑曲线半径R、回旋
线参数A、曲线超高与加宽等因素外，还必须注意路 线内侧是否有树林、房屋、边坡等阻碍司机的视线， 这种处于隐蔽地段的弯道被称之为“暗弯”。
4.3 曲线的超高、加宽与视距保证
