初中数学总复习尺规作图
初中数学专题尺规作图(含答案)
第28课时尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，•对简单的作图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、•位似）等进行简单的图案设计．4．运用基本作图解决实际问题．◆备考兵法1．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，•即“长对正”“高平齐”“宽相等”．3．认真分析题意，善于把实际问题转化为基本作图．◆识记巩固1．尺规作图的定义：_____________．2．基本作图包括：_______，_______，________，________，_______．3．三角形三边的垂直平分线的交点叫三角形的外心，•三角形三内角平分线的交点叫三角形的内心，外心到三角形的_______的距离相等，内心到三角形_______的距离相等．识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图2．作线段作角作线段的垂直平分线过一点作已知直线的垂线作角平分线3．顶点三边◆典例解析例1 （2008，新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（2）写出你的作法．解析（1）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，•图④的图形视图与图②是同一种．①②③④（2）图①的作法：作矩形A1B1C1D1四条边的中点E1，F1，G1，H1，连结H1E1，E1F1，G1F1，G1H1．四边形E1F1G1H1即为菱形．图②的作法：在B2C2上取一点E2，使E2C2>A2E2且E2不与B2重合，连结A2E2．以A2为圆心，A2E2为半径画弧，交A2D2于H2；以E2为圆心，A2E2为半径画弧，交B2C2于F2；连结H2F2，则四边形A2E2F2H2为菱形．例2 如图，已知∠AOB，OA=OB，点E在OB边上，四边形AEBF是矩形．请你只用无刻度的直尺在图中画∠AOB的平分线（请保留画图痕迹）．解析连结AB．因为OA=OB，因此△ABO为等腰三角形．要作出∠AOB的平分线，•只要确定出AB的中点即可．因AEBF为矩形，因此连结AB，EF，相交于M．根据矩形的性质，M即为AB的中点．连结OM，射线OM即为所求的角平分线．例3台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F与本球E之间有一个G球阻挡，现在击球者想通过击打E球先撞击球台的AB边，经过一次反弹后再撞击F球，他应将E球打到AB边上的哪一点？•请在图中用尺规作图这一点H，并作出E球的运行路线（不写画法，保留作图痕迹）．解析作点E关于直线AB的对称点E1，连结E1F，E1F与AB相交于点H，球E•的运动路线是EH→HF．点评本例是把实际问题通过抽象，把求H点的问题先转化为作E•点关于直线AB的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．•学会对作图问题进行分析，归纳，掌握画法．◆中考热身1．（2008，江苏镇江）如图，在△ABC中，作∠ABC的平分线BD，交AC于D，作线段BD 的垂直平分线EF，分别交AB于E，BC于F，垂足为O，连结DF，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）2．（2008，山西太原）如图，在△ABC中，∠BAC=2∠C．（1）在图中作出△ABC的内角平分线AD；（要求：尺规作图，保留作图痕迹，•不写证明）（2）在已作出的图形中，写出一对相似三角形，并说明理由．3．（2008，四川成都）如图，已知点A是锐角∠MON内的一点，试分别在OM，ON上确定点B，点C，使ABC•的周长最小，写出你作图的主要步骤并标明你所确定的点_________．（要求画出草图，保留作图痕迹）◆迎考精练一、基础过关训练1．在Rt△ABC中，已知∠C=90°，AD是∠BAC的平分线．以AB上一点O为圆心，AD•为弦作⊙O（不写作法，保留作图痕迹）．2．请你画出一个以BC为底边的等腰△ABC，使底边上的高AD=BC．（1）求tanB和sinB的值．（2）在你所画的等腰△ABC中，假设底边BC=5米，求腰上的高BE．3．作一条直线，平分如图所示图形的面积：4．现有m，n两堵墙，两个同学分别站在A处和B处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB的中点M，作出∠BCD的平分线CN，延长CD到点P，使DP=2CD；（2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，Rt△ABC的斜边AB=5，cosA=35．（1）用尺规作图作线段AC的垂直平分线（保留作图痕迹，不要求写作法，证明）；（2）若直线L与AB，AC分别相交于D，E两点，求DE的长．7．成绵高速公路OA和绵广高速公路OB在绵阳市相交于点O，在∠AOB•内部有两个城镇C，D，若要修一个大型农贸市场P，使P到OA与OB的距离相等，且PC=PD，用尺规作出市场P的位置．（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD的面积为S．（1）求作：四边形A1B1C1D1，使得点A1和点A关于点B对称，点B1和点B关于点C 对称，点C1和点C关于点D对称，点D1和点D关于点A对称；（只要求画出图形，不要求写作法）（2）用S1表示（1）中所作出的四边形A1B1C1D1的面积；（3）若将已知条件中的正方形改为任意四边形，面积仍为S，并按（1）•的要求作出一个新的四边形，面积为S2，则S1与S2是否相等？为什么？参考答案:中考热身1．解：（1）画角平分线，线段的垂直平分线．（2）△BOE≌△BOF≌△DOF．证明（略）2．解：（1）如图，AD即为所求（2）△ABD∽△CBA，理由如下：∵AD平分∠BAC，∠BAC=2∠C，∴∠BAD=∠BCA．又∵∠B=∠B，∴△ABD∽△CBA．3．分别作点A关于OM，ON的对称点A′，A″；连结A′A″，分别交OM，ON于点B，点C，则点B，点C即为所求作图略迎考精练基础过关训练1．点拨：作AD的垂直平分线与AB的交点即为圆心，OA为半径．（作图略）2．解：①画线段BC：②作BC的垂直平分线MN与BC相交于D；③在DM上截取DA=BC；④连结AB，AC，△ABC即为所求．（1）tanB=2，sinB=255，（2）BE=25米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．6．点拨：（1）①分别以A，C为圆心，以大于12AC为半径画弧，两弧相交于M，N；•②连结MN，过MN的直线即为所求的直线L．（2）DE=2． 7．点拨：（1）作∠AOB的角平分线OE；（2）作DC的垂直平分线MN；（3）MN 交OE 于P 点，P 即为所求． 能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 2． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 15． 易证A 1B 1C 1D 1是正方形， ∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。
中考专题复习——初中最基本的尺规作图总结与典型例题
初中基本尺规作图总结与典型例题一、理解“尺规作图”的含义1.在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．由此可知，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不允许度量成分的．2.基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角. 利用这两个基本作图，可以作两条线段或两个角的和或差.二、熟练掌握尺规作图题的规范语言1.用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2.用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）；③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、×. 三、了解尺规作图题的一般步骤尺规作图题的步骤：1.已知：当作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件；2.求作：能根据题目写出要求作出的图形及此图形应满足的条件；3.作法：能根据作图的过程写出每一步的操作过程.当不要求写作法时，一般要保留作图痕迹.对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法.在目前，我们只要能够写出已知，求作，作法三步（另外还有第四步证明）就可以了，而且在许多中考作图题中，又往往只要求保留作图痕迹，不需要写出作法，可见在解作图题时，保留作图痕迹很重要.尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。
中考数学专题复习 专题30 尺规作图问题(教师版含解析)
中考专题30 尺规作图问题1.尺规作图的定义：只用不带刻度的直尺和圆规通过有限次操作，完成画图的一种作图方法．尺规作图可以要求写作图步骤，也可以要求不一定要写作图步骤，但必须保留作图痕迹。
2.尺规作图的五种基本情况(1)作一条线段等于已知线段；(2)作一个角等于已知角；(3)作已知线段的垂直平分线；(4)作已知角的角平分线；(5)过一点作已知直线的垂线。
3.对尺规作图题解法写出已知，求作，作法(不要求写出证明过程)并能给出合情推理。
4.中考专题要求(1)能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.(2)能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形.(3)能过一点、两点和不在同一直线上的三点作圆.(4)了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法(不要求证明).【经典例题1】(2020年•台州)如图，已知线段AB ，分别以A ，B 为圆心，大于12AB 同样长为半径画弧，两弧交于点C，D，连接AC，AD，BC，BD，CD，则下列说法错误的是( )A．AB平分∠CAD B．CD平分∠ACB C．AB⊥CD D．AB＝CD【标准答案】D【分析】根据作图判断出四边形ACBD是菱形，再根据菱形的性质：菱形的对角线平分一组对角、菱形的对角线互相垂直平分可得出标准答案．【答案剖析】由作图知AC＝AD＝BC＝BD，∴四边形ACBD是菱形，∴AB平分∠CAD、CD平分∠ACB、AB⊥CD，不能判断AB＝CD【知识点练习】(2019•丽水模拟题)如图，小红在作线段AB的垂直平分线时，是这样操作的：分别以点A，B为圆心，大于线段AB长度一半的长为半径画弧，相交于点C，D，则直线CD即为所求．连结AC，BC，AD，BD，根据她的作图方法可知，四边形ADBC一定是( )A.矩形B.菱形C.正方形D.等腰梯形【标准答案】B【答案剖析】根据垂直平分线的画法得出四边形ADBC 四边的关系进而得出四边形一定是菱形。
初中数学专题尺规作图（含答案）
- 1 -第28课时 尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，••对简单的作图能叙述作法．图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、．运用基本作图、结合相关的数学知识（平移、旋转、对称、••位似）等进行简单的图案设计．图案设计．4．运用基本作图解决实际问题．．运用基本作图解决实际问题． ◆备考兵法1．熟练掌握基本作图．．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，．在画几何体的三视图时，要注意其要求，••即“长对正”“高平齐”“宽相等”． 3．认真分析题意，善于把实际问题转化为基本作图．．认真分析题意，善于把实际问题转化为基本作图． ◆识记巩固1．尺规作图的定义：．尺规作图的定义：_______________________________________．．2．基本作图包括：．基本作图包括：_____________________，，______________，，________________，，________________，，______________．．3．三角形三边的垂直平分线的交点叫三角形的外心，．三角形三边的垂直平分线的交点叫三角形的外心，••三角形三内角平分线的交点叫三角形的内心，外心到三角形的三角形的内心，外心到三角形的_____________________的距离相等，内心到三角形的距离相等，内心到三角形的距离相等，内心到三角形_____________________的距离相等．的距离相等．的距离相等． 识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图．限定只能使用圆规和没有刻度的直尺作图2．作线段．作线段 作角作角作角 作线段的垂直平分线作线段的垂直平分线作线段的垂直平分线 过一点作已知直线的垂线过一点作已知直线的垂线过一点作已知直线的垂线 作角平分线作角平分线作角平分线 3．顶点．顶点 三边三边三边 ◆典例解析例1 （20082008，新疆建设兵团），新疆建设兵团），新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（保留作图痕迹）（2）写出你的作法．）写出你的作法．解析解析 （1）所作菱形如图①，②所示．）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，说明：作法相同的图形视为同一种，例如类似图③，••图④的图形视图与图②是同一种．种．① ②③ ④ （2）图①的作法：作矩形A 1B 1C 1D 1四条边的中点E 1，F 1，G 1，H 1，连结H 1E 1，E 1F 1，G 1F 1，G 1H 1．四边形E 1F 1G 1H 1即为菱形．即为菱形．图②的作法：在B 2C 2上取一点E 2，使E 2C 2>A 2E 2且E 2不与B 2重合，连结A 2E 2． 以A 2为圆心，A 2E 2为半径画弧，交A 2D 2于H 2； 以E 2为圆心，A 2E 2为半径画弧，交B 2C 2于F 2； 连结H 2F 2，则四边形A 2E 2F 2H 2为菱形．为菱形．例2 如图，已知∠如图，已知∠AOB AOB AOB，，OA=OB OA=OB，点，点E 在OB 边上，四边形AEBF 是矩形．请你只用无刻度的直尺在图中画∠刻度的直尺在图中画∠AOB AOB 的平分线（请保留画图痕迹）．解析解析 连结连结AB AB．因为．因为OA=OB OA=OB，因此△，因此△，因此△ABO ABO 为等腰三角形．要作出∠为等腰三角形．要作出∠AOB AOB 的平分线，的平分线，••只要确定出AB 的中点即可．因AEBF 为矩形，为矩形，因此连结因此连结AB AB，，EF EF，，相交于M ．根据矩形的性质，M 即为AB 的中点．连结OM OM，射线，射线OM 即为所求的角平分线．即为所求的角平分线．例3 台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F 与本球E 之间有一个G 球阻挡，现在击球者想通过击打E 球先撞击球台的AB 边，经过一次反弹后再撞击F 球，他应将E 球打到AB 边上的哪一点？边上的哪一点？••请在图中用尺规作图这一点H ，并作出E 球的运行路线（不写画法，保留作图痕迹）．解析解析 作点作点E 关于直线AB 的对称点E 1，连结E 1F ，E 1F 与AB 相交于点H ，球E•E•的运动的运动路线是EH EH→→HF HF．．点评点评 本例是把实际问题通过抽象，把求本例是把实际问题通过抽象，把求H 点的问题先转化为作E•E•点关于直线点关于直线AB 的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．••学会对作图问题进行分析，归纳，掌握画法．进行分析，归纳，掌握画法． ◆中考热身1．（20082008，江苏镇江）如图，在△，江苏镇江）如图，在△，江苏镇江）如图，在△ABC ABC 中，作∠中，作∠ABC ABC 的平分线BD BD，交，交AC 于D ，作线段BD 的垂直平分线EF EF，分别交，分别交AB 于E ，BC 于F ，垂足为O ，连结DF DF，在所作图中，寻找一，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）（不定作法，保留作图痕迹）2．（20082008，山西太原）如图，在△，山西太原）如图，在△，山西太原）如图，在△ABC ABC 中，∠中，∠BAC=2BAC=2BAC=2∠∠C ．（1）在图中作出△在图中作出△ABC ABC 的内角平分线AD AD；；（要求：（要求：尺规作图，尺规作图，尺规作图，保留作图痕迹，保留作图痕迹，保留作图痕迹，••不写证明） （2）在已作出的图形中，写出一对相似三角形，并说明理由．）在已作出的图形中，写出一对相似三角形，并说明理由．3．（20082008，四川成都）如图，已知点，四川成都）如图，已知点A 是锐角∠是锐角∠MON MON 内的一点，试分别在OM OM，，ON 上确定点B ，点C ，使ABC•ABC•的周长最小，的周长最小，写出你作图的主要步骤并标明你所确定的点写出你作图的主要步骤并标明你所确定的点___________________________．．（要求画出草图，保留作图痕迹）求画出草图，保留作图痕迹）◆迎考精练 一、基础过关训练1．在Rt Rt△△ABC 中，已知∠中，已知∠C=90C=90C=90°，°，°，AD AD 是∠是∠BAC BAC 的平分线．以AB 上一点O 为圆心，为圆心，AD•AD•AD•为为弦作⊙弦作⊙O O （不写作法，保留作图痕迹）．2．请你画出一个以BC 为底边的等腰△为底边的等腰△ABC ABC ABC，使底边上的高，使底边上的高AD=BC AD=BC．． （1）求tanB 和sinB 的值．的值．（2）在你所画的等腰△）在你所画的等腰△ABC ABC 中，假设底边BC=5米，求腰上的高BE BE．．3．作一条直线，平分如图所示图形的面积：．作一条直线，平分如图所示图形的面积：4．现有m ，n 两堵墙，两个同学分别站在A 处和B 处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB 的中点M ，作出∠，作出∠BCD BCD 的平分线CN CN，延长，延长CD 到点P ，使DP=2CD DP=2CD；； （2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，．如图，Rt Rt Rt△△ABC 的斜边AB=5AB=5，，cosA=35． （1）用尺规作图作线段AC 的垂直平分线（保留作图痕迹，不要求写作法，证明）； （2）若直线L 与AB AB，，AC 分别相交于D ，E 两点，求DE 的长．的长．7．成绵高速公路OA 和绵广高速公路OB 在绵阳市相交于点O ，在∠在∠AOB•AOB•AOB•内部有两个城镇内部有两个城镇C ，D ，若要修一个大型农贸市场P ，使P 到OA 与OB 的距离相等，且PC=PD PC=PD，用尺规作出，用尺规作出市场P 的位置．（不写作法，保留作图痕迹）（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD 的面积为S ．（1）求作：四边形A 1B 1C 1D 1，使得点A 1和点A 关于点B 对称，点B 1和点B 关于点C 对称，点C 1和点C 关于点D 对称，点D 1和点D 关于点A 对称；（只要求画出图形，不要求写作法）求写作法）（2）用S 1表示（1）中所作出的四边形A 1B 1C 1D 1的面积；的面积； （3）若将已知条件中的正方形改为任意四边形，面积仍为S ，并按（1）•的要求作出一个新的四边形，面积为S 2，则S 1与S 2是否相等？为什么？是否相等？为什么？参考答案: 中考热身中考热身1．解：（1）画角平分线，线段的垂直平分线．）画角平分线，线段的垂直平分线． （2）△）△BOE BOE BOE≌△≌△≌△BOF BOF BOF≌△≌△≌△DOF DOF DOF．． 证明（略）证明（略）证明（略） 2．解：（1）如图，）如图，AD AD 即为所求即为所求（2）△）△ABD ABD ABD∽△∽△∽△CBA CBA CBA，理由如下：，理由如下：，理由如下： ∵AD 平分∠平分∠BAC BAC BAC，∠，∠，∠BAC=2BAC=2BAC=2∠∠C ， ∴∠∴∠BAD=BAD=BAD=∠∠BCA BCA．．又∵∠又∵∠B=B=B=∠∠B ，∴△，∴△ABD ABD ABD∽△∽△∽△CBA CBA CBA．．3．分别作点A 关于OM OM，，ON 的对称点A ′，′，A A ″；连结A ′A ″，分别交OM OM，，ON 于点B ，点C ，则点B ，点C 即为所求即为所求 作图略作图略作图略 迎考精练迎考精练 基础过关训练基础过关训练1．点拨：作AD 的垂直平分线与AB 的交点即为圆心，的交点即为圆心，OA OA 为半径．（作图略）（作图略） 2．解：①画线段BC BC：：②作BC 的垂直平分线MN 与BC 相交于D ； ③在DM 上截取DA=BC DA=BC；；④连结AB AB，，AC AC，△，△，△ABC ABC 即为所求．即为所求．（1）tanB=2tanB=2，，sinB=255，（2）BE=25米．米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．交点即为圆心．6．点拨：（1）①分别以A ，C 为圆心，以大于12AC 为半径画弧，两弧相交于M ，N ；•②连结MN MN，过，过MN 的直线即为所求的直线L ． （2）DE=2DE=2．． 7．点拨：（1）作∠）作∠AOB AOB 的角平分线OE OE；； （2）作DC 的垂直平分线MN MN；；（3）MN 交OE 于P 点，点，P P 即为所求．即为所求． 能力提升训练能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 22． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 1=5a ． 易证A 1B 1C 1D 1是正方形，是正方形，∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线，是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线，是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。
中考数学专题训练：尺规作图技巧+典型题全汇总
初中数学尺规作图专题讲解
尺规作图是起源于古希腊的数学课题，是指用没有刻度的直尺和圆规作图。
其中直尺必须没有刻度，只能用来作直线、线段、射线或延长线段；圆规可以开至无限宽，但上面也不能有刻度，只能用来作圆和圆弧．因此，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不可以度量的．
1、尺规作图规范用语
2、尺规作图基本步骤
3、五种基础的尺规作图题型（掌握基础才能挑战复杂题型）
基本作图一：作一条线段等于已知线段。
基本作图二：作一个角等于已知角。
基本作图三：作已知线段的垂直平分线。
基本作图四：作已知角的角平分线
基本作图五：过一点作已知直线的垂线。
4、典型例题分析
5、题目练习。

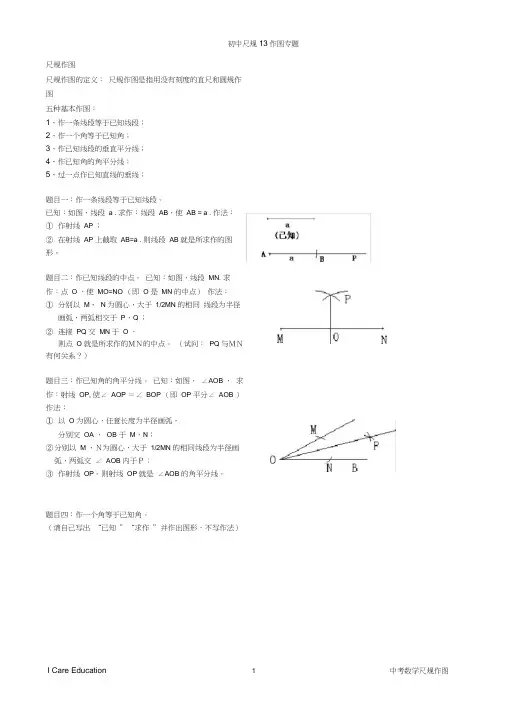

(完整)初中数学总复习尺规作图
尺规作图尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图五种基本作图：1、作一条线段等于已知线段；2、作一个角等于已知角；3、作已知线段的垂直平分线；4、作已知角的角平分线；5、过一点作已知直线的垂线；题目一：作一条线段等于已知线段。
已知：如图，线段 a . 求作：线段AB，使AB = a . 作法：①作射线AP ；②在射线AP 上截取AB=a . 则线段AB 就是所求作的图形。
题目二：作已知线段的中点。
已知：如图，线段MN. 求作：点O ，使MO=NO （即O 是MN 的中点）作法：①分别以M、N 为圆心，大于1/2MN 的相同线段为半径画弧，两弧相交于P，Q ；②连接PQ 交MN 于O ．则点O 就是所求作的ＭＮ的中点。
（试问：PQ 与ＭＮ有何关系？）题目三：作已知角的角平分线。
已知：如图，∠AOB ，求作：射线OP, 使∠ AOP ＝∠ BOP （即OP 平分∠ AOB ）作法：①以O 为圆心，任意长度为半径画弧，分别交OA ，OB 于M，N；②分别以M 、Ｎ为圆心，大于1/2MN 的相同线段为半径画弧，两弧交∠ AOB 内于Ｐ；③作射线OP。
则射线OP 就是∠AOB 的角平分线。
题目四：作一个角等于已知角。
（请自己写出“已知”“求作”并作出图形，不写作法）题目五：已知三边作三角形。
已知：如图，线段a，b，c.求作：△ ABC ，使AB = c ，AC = b ，BC = a. 作法：① 作线段AB = c ；② 以 A 为圆心 b 为半径作弧，以 B 为圆心a 为半径作弧与前弧相交于C；③连接AC ，BC 。
则△ABC 就是所求作的三角形。
题目六：已知两边及夹角作三角形。
已知：如图，线段m ，n, ∠ . 求作：△ABC，使∠A= ∠ ，AB=m ，AC=n. 作法：① 作∠ A= ∠ ；② 在AB 上截取AB=m ,AC=n ；③连接BC 。
则△ABC 就是所求作的三角形。
题目七：已知两角及夹边作三角形已知：如图，∠ ，∠ ，线段m .求作：△ABC，使∠A= ∠，∠ B= ∠,AB=m.作法：① 作线段AB=m ；② 在AB 的同旁作∠ A= ∠ ，作∠ B=∠∠A 与∠B 的另一边相交于C则△ABC 就是所求作的图形（三角形）一、尺规基本作图归纳1、作一条线段等于已知线段；2、作一个角等于已知角；3、作角的平分线；4、作线段的中垂线；5、已知三边 ,两边和其夹角或两角和其夹边作三角形 ;6、已知底边和底边上的高作等腰三角形；7、过直线上一点作直线的垂线；8、过直线外一点作直线的垂线 .例题：1、如图 ,有一破残的轮片 ,现要制作一个与原轮片同样大小的圆形零件 ,请你根据所学的有关知识 ,设计一种方案 ,确定这个圆形零件的半径 .2、 如图:107国道OA 和320国道 OB 在某市相交于点 O,在∠AOB 的内部有工厂 C 和D,现要修建一个货站 P,使P 到OA 、 OB 的距离相等且 PC=PD, 用尺规作出货站 P 的位置 （不写作法 ,保留作图痕迹 ,写出结论 ）3、要求到三条公路的距离相等，问满足要求的加油站地址有几种情况？A公路两两个加油站，6、过直线外一点 A 作圆 O的切线4、过点 C 作一条线平行于 AB ；5、过不在同一直线上的三点 A 、 B 、C 作圆 O ；二、几何画图 ：1、只利用一把有刻度的直尺 ,用度量的方法 ,按下列要求画图 : 1）画等腰三角形 ABC 的对称轴 : 2）画∠ AOB 的对称轴2、有一个未知圆心的圆形工件 .现只允许用一块三角板（注：不允许用三角板上的刻度）画出该工件表面上的一条直径并定出圆心 .要求在图上保留画图痕迹，写出画法 .3、某校有一个正方形的花坛，现要将它分成形状和面积都相同的四块种上不同颜色的花卉，请你帮助设计至少三种不同的 方案，分别画在下面正方形图形上（用尺规作图或画图均可，但要尽可能准确些、美观些） ．4、某村一块若干亩土地的图形是Δ ABC ，现决定把这块土地平均分给四位 “花农”种植，请你帮他们分一分，提供至少两种 分法。
第28讲 尺规作图-中考数学一轮复习知识考点ppt（27张）
上一页 下一页
【思路分析】(1)根据题干要求，可知点E在边BC的垂直平分线上. (2)根据矩形对边平行及等边对等角可得△EBC中其余两角的度数，再根据 三角形内角和定理，即可求得∠BEC的大小.
上一页 下一页
尺规作图题的三种考查类型
1.直接作图：作角的平分线，作线段的垂直平分线，作一个角等于已知角等，直
(4)过点D′画射线O′B′，则∠A′O′B′＝∠AOB.
根据以上作图步骤，请你证明∠A′O′B′＝∠AOB.
证明：连接C′D′，由作图步骤可知，
O'C' OC,
在△C′O′D′和△COD中，O'D' OD, ∴△C′O′D′≌△COD(SSS)C. 'D' CD,
∴∠C′O′D′＝∠COD，即∠A′O′B′＝∠AOB.
第七章 图形与变换
第28讲 尺规作图
上一页 下一页
知识点1 尺规作图及其基本步骤 1.定义：只用①___直__尺_____和②___圆__规_____来完成画图，称为尺规作图.
上一页 下一页
2.基本步骤： (1)已知：写出已知的线段和角，画出图形. (2)求作：求作什么图形，使它符合什么条件. (3)作法：运用五种基本尺规作图，保留作图③_痕__迹_______. (4)证明：验证所作图形的正确性. (5)结论：对所作的图形下结论.
上一页 下一页
(2)连接EF，直接写出线段EF和AC的数量关系及位置关系.
(2)线段EF和AC的数量关系为EF＝
1 2
AC，位置关系为EF∥AC.
上一页 下一页
上一页 下一页
命题点 尺规作图
1.(随州中考)如图，用尺规作图作∠AOC＝∠AOB的第一步是以点O为圆心，
初中数学中考复习：尺规作图及命题、证明
14
考点三：与圆有关的尺规作图 • 与圆有关的尺规作图：
• (1)过不在同一条直线上的三点作圆(即三角形的外接圆)； • (2)作三角形的内切圆； • (3)作圆的内接正方形及正六边形．
• 有关中心对称或轴对称的作图以及设计图案是中考常见的类型．
15
考点三：与圆有关的尺规作图
• 【例 如图，已知△ABC，∠B＝40°.
题；
•
若甲错，即x≤14，则y≥6，则乙错，故D不是真命题．
•
根据以上分析，故选B.
• 【答案】 B
30
考点五：命题、定理、证明 • 基本事实与定理：
• (1)经过长期实践后公认为正确的命题，作为判断其他命题的依据，这些命题称为 基本事实．例如，“两点之间线段最短”，“两点确定一条直线”．
• (2)用推理的方法判断为正确的命题叫做定理．例如，“对顶角相等”，“三角形任何 两边的和大于第三边”．
1 2
AC的长为半径画弧，两弧相交于M，N两点，作直线MN交AD于点E，则△CDE的周长是(
B
)
•
A．7
B．10
C．11
D．12
22
考点四：尺规作图的综合应用
• 【例】(2018·湖州)尺规作图特有的魅力曾使无数人沉湎其中．传说拿破仑通过下列尺规作 图考他的大臣：
• ①将半径为r的⊙O六等分，依次得到A，B，C，D，E，F六个分点； • ②分别以点A、D为圆心，AC长为半径画弧，G是两弧的一个交点； • ③连结OG. • 问：OG的长是多少？ • 大臣给出的正确答案应是( )
1 2
AC的长为半径画弧，两弧相交于M，N两点，作直线MN交AD于点E，则△CDE的周长是(
)
•
中考数学考点32尺规作图总复习(原卷版)
尺规作图【命题趋势】中考对尺规作图的考查涉及多种形式,不再是单一的对作图技法操作进行考查,而是把作图与计算、证明、分析、判断等数学思维活动有效融合,既体现了动手实践的数学思维活动,也考查了学生运用数学思考解决问题的能力.【中考考查重点】一、根据尺规作图的痕迹、步骤判断结论和计算。
二、尺规作图及相关证明与计算考点：五种基本尺规作图类型图示步骤作图依据1.作一条线段等于已知线段O A P （1）画射线OP（2）在射线OP上截取OA=a圆上的点到圆心的距离等于半径2.作一个角等于已知角（1）以点O为圆心.任意长为半径画弧.分别交OA.OB于点C,D（2）画一条射线PO.以点P为圆心.OC长为半径画弧.交PO于点C′（3）以P为圆心.CD长为半径画弧.与第（2）步中所画的弧相交于点D′（4）过点P、P画射线PB′.则∠B′PO=∠BOC三边分别相等的两个三角形全等；全等三角形的对应角相等；两点确定一条直线3.作一个角的平分线（1）以点 O 为圆心.适当长为半径画弧.交 OA 于点 M.交 OB 于点 N．（2）分别以点M、N 为圆心.大于MN21的长为半径画弧.两弧在∠AOB 的内部交于点 C．（3）画出射线OC .射线 OC 即为所求点在直•广元）观察下列作图痕迹A．B．C．D．2．（2021秋•广州期中）如图.在△ABC中.以A为圆心.任意长为半径画弧.分别交AB、AC于点M、N；再分别以M、N为圆心.大于MN的长为半径画弧.两弧交于点P；连结AP并延长交BC于点D．则下列说法正确的是（）A．AD+BD＜AB B．AD一定经过△ABC的重心C．∠BAD＝∠CAD D．AD是三角形的高3．（2021•济宁）如图.已知△ABC．（1）以点A为圆心.以适当长为半径画弧.交AC于点M.交AB于点N．（2）分别以M.N为圆心.以大于MN的长为半径画弧.两弧在∠BAC的内部相交于点P．（3）作射线AP交BC于点D．（4）分别以A.D为圆心.以大于AD的长为半径画弧.两弧相交于G.H两点．（5）作直线GH.交AC.AB分别于点E.F．依据以上作图.若AF＝2.CE＝3.BD＝.则CD的长是（）A．B．1C．D．44．（2021秋•开封期末）已知线段AB如图所示.延长AB至C.使BC＝AB.反向延长AB 至D.使AD＝BC．点M是CD的中点.点N是AD的中点．（1）依题意补全图形；（2）若AB长为10.求线段MN的长度．5．（2022•雨花区校级开学）下面是小华设计的“作三角形一边上的高”的尺规作图过程．已知：△ABC.求作：△ABC的边BC上的高AD．作法：①以点A为圆心.适当长为半径画弧.交直线BC于点M.N；②分别以点M.N为圆心.以大于MN的长为半径画弧.两弧相交于点P；③作直线AP交BC于点D.则线段AD即为所求△ABC的边BC上的高．根据小华设计的尺规作图过程：（1）AP是线段MN的；（2）证明AD是△ABC的高．6．（2021•烟台）如图.已知Rt△ABC中.∠C＝90°．（1）请按如下要求完成尺规作图（不写作法.保留作图痕迹）．①作∠BAC的角平分线AD.交BC于点D；②作线段AD的垂直平分线EF与AB相交于点O；③以点O为圆心.以OD长为半径画圆.交边AB于点M．（2）在（1）的条件下.求证：BC是⊙O的切线；（3）若AM＝4BM.AC＝10.求⊙O的半径．1．（2021秋•盱眙县期末）如图.在Rt△ABC中.∠C＝90°.以顶点A为圆心.适当长为半径画圆弧.分别交AB、AC于点D、E.再分别以点D、E为圆心.大于DE长为半径画圆弧.两弧交于点F.作射线AF交边BC于点G．若CG＝4.AB＝10.则△ABG的面积是（）A．10B．20C．30D．402．（2021秋•宁波期末）如图.在Rt△ABC中.∠B＝90°.分别以A.C为圆心.大于AC长为半径作弧.两弧相交于点M.N.作直线MN.与AC.BC分别交于D.E.连结AE.若AB＝6.AC＝10.则△ABE的周长为（）A．13B．14C．15D．163．（2021秋•定西期末）下列选项中的尺规作图.能推出P A＝PC的是（）A．B．C．D．4．（2021秋•郧阳区期末）如图为用直尺和圆规作一个角等于已知角.那么能得出∠A′O′B′＝∠AOB的依据是运用了我们学习的全等三角形判定（）A．角角边B．边角边C．角边角D．边边边5．（2021秋•朝阳区校级期末）如图.在Rt△ABC中.∠ACB＝90°.分别以点B和点C 为圆心.大于BC的长为半径作弧.两弧相交于D、E两点.作直线DE交AB于点F.交BC与点G.连接CF.若AC＝3.CG＝2.则CF的长为．1．（2021•阿坝州）如图.在△ABC中.∠BAC＝70°.∠C＝40°.分别以点A和点C为圆心.大于AC的长为半径画弧.两弧相交于点M.N.作直线MN交BC于点D.连接AD.则∠BAD的大小为（）A．30°B．40°C．50°D．60°2．（2021•百色）如图.在⊙O中.尺规作图的部分作法如下：（1）分别以弦AB的端点A、B为圆心.适当等长为半径画弧.使两弧相交于点M；（2）作直线OM交AB于点N．若OB＝10.AB＝16.则tan B等于（）A．B．C．D．3．（2021•黄石）如图.在Rt△ABC中.∠ACB＝90°.按以下步骤作图：①以B为圆心.任意长为半径作弧.分别交BA、BC于M、N两点；②分别以M、N为圆心.以大于MN 的长为半径作弧.两弧相交于点P；③作射线BP.交边AC于D点．若AB＝10.BC＝6.则线段CD的长为（）A．3B．C．D．4．（2021•铜仁市）如图.在Rt△ABC中.∠C＝90°.AB＝10.BC＝8.按下列步骤作图：步骤1：以点A为圆心.小于AC的长为半径作弧分别交AC、AB于点D、E．步骤2：分别以点D、E为圆心.大于DE的长为半径作弧.两弧交于点M．步骤3：作射线AM交BC于点F．则AF的长为（）A．6B．3C．4D．6 5．（2021•永州）如图.在△ABC中.AB＝AC.分别以点A.B为圆心.大于AB的长为半径画弧.两弧相交于点M和点N.作直线MN分别交BC、AB于点D和点E.若∠B＝50°.则∠CAD的度数是（）A．30°B．40°C．50°D．60°6．（2021•长春）在△ABC中.∠BAC＝90°.AB≠AC．用无刻度的直尺和圆规在BC边上找一点D.使△ACD为等腰三角形．下列作法不正确的是（）A．B．C．D．7．（2021•贵阳）如图.已知线段AB＝6.利用尺规作AB的垂直平分线.步骤如下：①分别以点A.B为圆心.以b的长为半径作弧.两弧相交于点C和D．②作直线CD．直线CD就是线段AB的垂直平分线．则b的长可能是（）A．1B．2C．3D．4 8．（2021•荆州）如图.在△ABC中.AB＝AC.∠A＝40°.点D.P分别是图中所作直线和射线与AB.CD的交点．根据图中尺规作图痕迹推断.以下结论错误的是（）A．AD＝CD B．∠ABP＝∠CBP C．∠BPC＝115°D．∠PBC＝∠A1．（2021•广陵区二模）用直尺和圆规作已知角∠AOB的平分线的作法如图.能得出∠AOC＝∠BOC的依据是（）A．（SAS）B．（SSS）C．（AAS）D．（ASA）2．（2021•河南模拟）如图.在Rt△ABC中.∠ACB＝90°.AC＝BC＝2．按以下步骤作图：①以点A为圆心.适当长度为半径作弧.分别交AC.AB于M.N两点；②分别以点M.N为圆心.大于MN的长为半径作弧.两弧相交于点P；③作射线AP.交BC于点E．则EC的长为（）A．B．1C．D．3．（2021•高阳县模拟）如图.已知∠MAN＝60°.AB＝6．依据尺规作图的痕迹可求出BD的长为（）A．2B．3C．3D．6 4．（2021•范县模拟）如图.在Rt△ABC中.∠ACB＝90°.AC＝2BC.分别以点A和B为圆心.以大于AB的长为半径作弧.两弧相交于点M和N.作直线MN.交AC于点E.连接BE.若CE＝3.则BE的长为（）A．5B．4C．3D．6 5．（2021•开平区一模）用尺规作图作直线l的一条垂线.下面是甲.乙两个同学作图描述：甲：如图1.在直线l上任取一点C.以C为圆心任意长为半径画弧.与直线l相交于点A、B两点.再分别以A、B为圆心以大于长为半径画弧.两弧相交于点D.作直线CD 即为所求．乙：如图2在直线l上任取两点M.N作线段MN的垂直平分线．下面说法正确的是（）A．甲对.乙不对B．乙对甲不对C．甲乙都对D．甲乙都不对6．（2021•莲都区校级模拟）下列三幅图都是“作已知三角形的高”的尺规作图过程.其中作图正确的是（）A．（1）（2）（3）B．（1）（2）C．（1）（3）D．（2）（3）7．（2021•马山县模拟）如图.已知AB＝AC.AB＝5.BC＝3.以A.B两点为圆心.大于AB 的长为半径画弧.两弧相交于点M.N.连接MN与AC相交于点D.则△BDC的周长为（）A．10B．8C．11D．138．（2021•平泉市一模）如图.已知直线AB和AB外一点C.用尺规过点C作AB的垂线．步骤如下：第一步：任意取一点K.使点K和点C在AB的两旁；第二步：以C为圆心.以a为半径画弧.交直线AB于点D.E；第三步：分别以D.E为圆心.以b为半径画弧.两弧交于点F；第四步：画直线CF．直线CF即为所求．下列正确的是（）A．a.b均无限制B．a＝CK.b＞DE的长C．a有最小限制.b无限制D．a≥CK.b＜DE的长9．（2021•河北一模）嘉淇在用直尺和圆规作一个角等于已知角的步骤如下：已知：∠AOB求作：∠A'O'B'.使∠A'O'B'＝∠AOB．作法：（1）如图.以点O为圆心.m为半径画弧.分别交OA.OB于点C.D；（2）画一条射线O'A'.以点O'为圆心.n为半径画弧.交O'A'于点C'；（3）以点C'为圆心.p为半径画弧.与第（2）步中所画的弧相交于点D'；（4）过点D'画射线O'B'.则∠A'O'B'＝∠AOB．下列说法正确的是（）A．m＝p＞0B．n＝p＞0C．D．m＝n＞010．（2021•定兴县一模）如图.在Rt△ABC中.∠C＝90°.以顶点A为圆心.适当长为半径画弧.分别交AC.AB于点M.N.再分别以点M.N为圆心.大于MN长为半径画弧.两弧交于点P.作射线AP交边BC于点D.若CD＝2.AB＝7.则△ABD的面积是（）A．7B．30C．14D．60。
【中考数学考点复习】第一节 尺规作图 课件(23张PPT)
直平分
线(已 知线段 结论：AB⊥l
， AB)
AO＝OB
到线段两
1.分别以点A，B为圆心，大于
个端点距
1
__2_A__B___的长为半径，在AB两侧 离相等的
作弧，两弧交于两点；
点在这条
2.连接两弧交点所成直线l即为所求 线段的垂
作的垂直平分线
直平分线
上
第一节 尺规作图
类型
步骤
五种基本 尺规作图
第一节 尺规作图
返回目录
成都10年真题及拓展
尺规作图的相关计算
1. 如图，在△ABC 中，按以下步骤作图：①分别以点 B 和点 C 为圆心，
以大于 12BC 的长为半径作弧，两弧相交于点 M 和 N；②作直线 MN 交
AC 于点 D，连接 BD.若 AC＝6，AD＝2，则 BD 的长为( C )
A．2
的两侧；
到线段两 2.以点P为圆心，PM的长为半径作弧
个端点距 ，交直线l于点A和点B，可得到PA＝
PB；
离相等的
1
3大.分于别2以AB点A、点B为圆心，以
点在这条 线段的垂
________长为半径作弧，交点M的
直平分线
同侧于点N，可得到AN＝BN；
上
4连接PN，则直线PN即为所求作的垂
线
第一节 尺规作图
长为( C )
A．252 3 C．20
B．12 3 D．15
第9题图
第一节 尺规作图
返回目录
10．人教版初中数学教科书八年级上册第 35－36 页告诉我们作一个三角 形与已知三角形全等的方法： 已知：△ABC. 求作：△A′B′C′，使得△A′B′C′≌△ABC. 作法：如图．
中考数学知识点复习：尺规作图全面版
如何利用尺规作图解决最值问题？
最值问题的求解
最值问题是一类求解最优解的问题，可以利用尺规作图来解决。例如，在几何、代数等领域中，经常需要使用尺规作 图来求解最值问题。
作图方法
利用尺规作图求解最值问题，需要先了解问题的具体内容，然后根据问题内容进行尺规作图。在作图过程中，需要注 意图形绘制的准确性和规范性，以保证求解的准确性。
03
多边形的尺规作图
作已知线段的垂线
01
总结词：通过一个已知点，作 已知线段的垂线，是尺规作图
的基础。
02
详细描述
03
04
1. 分别以线段的两个端点为 圆心，以大于线段的一半为半 径画圆弧，得到两个交点。
2. 连接两个交点，得到的直 线即为已知线段的垂线。
已知二线段平行的垂线段的中垂线
总结词：找到一个已知的平行线段的中垂线，是尺规作 图的进阶技能。
1. 以平行线段的一个端点为圆心，以适当长度为半径画 圆弧，与平行线段相交于两点。
详细描述
2. 连接这两个交点得到的直线即为已知平行线段的中垂 线。
作已知直线的平行线
01
总结词：通过一个已知点，作已知直线的平行线，是尺规作图的基本 技能之一。
02
详细描述
03
1. 以已知点为圆心，以适当长度为半径画圆弧，与直线相交于两点。
04
2. 连接这两个交点得到的直线即为已知直线的平行线。
作已知二线段的中垂线
01 总结词：通过两个已知点，作已知二线段 的中垂线，是尺规作图的高级技能。
02
详细描述
Hale Waihona Puke 031. 以两个已知点为圆心，以适当长度为半 径画圆弧，得到两个交点。
04
人教版初中数学总复习第六章圆第23课时尺规作图课件
解:作图如图,作法:①连接AB;②作AB的垂直平分线MN,交圆于P,Q两点,则 距线段AB距离较近的点P就是要求的点.
(1)解:如图,作出∠B的平分线BD;作出AB的中点E.
(2)证明:∵∠ABD=12∠ABC=12×60°=30°,∠A=30°, ∴∠ABD=∠A,∴AD=BD. 又AE=BE,DE=DE,∴△ADE≌△BDE.
变式训练如图,在圆周上有一只蜘蛛,图中A,B是被蛛网暂时困住的两只苍 蝇.因为蜘蛛必须在圆周上某个位置作停留,同时,又想保持对两只苍蝇最 近且等距离的监视.则蜘蛛应停留在圆周的何处?请作图表示.
规律方法探究
命题点1 基本作图 【例1】 如图,已知∠1,∠2,用直尺和圆规求作一个∠AOB,使∠AOB=2∠1∠2.(不写作法,保1留作图痕迹)
2
解:如图,∠AOB即为所求作的角.
命题点2 基本作图的运用
【例2】 如图,在△ABC中,∠A=30°,∠B=60°. (1)作∠B的平分线BD,交AC于点D;作AB的中点E(要求:尺规作图,保留作图 痕迹,不必写作法和证明); (2)连接DE,求证:△ADE≌△BDE.
考点三 基本作图的应用 1.利用基本作图作三角形 (1)已知三边作三角形; (2)已知两边及其夹角作三角形; (3)已知两角及其夹边作三角形; (4)已知底边及底边上的高作等腰三角形; (5)已知一条直角边和斜边作直角三角形. 2.与圆有关的尺规作图 (1)过不在同一直线上的三点作圆(即三角形的外接圆). (2)作三角形的内切圆.
第23课时 尺规作图
基础自主导学
考点一 尺规作图 1.定义 只用没有刻度的直尺和圆规作图叫做尺规作图. 2.步骤 (1)根据给出的条件和求作的图形,写出已知和求作部分; (2)分析作图的方法和过程; (3)用直尺和圆规进行作图; (4)写出作法步骤,即作法.
初中尺规作图技巧+数学尺规典型案例复习+历年中考尺规例题
初中尺规作图+数学尺规典型案例复习+历年中考尺规例题基本作图示范：1、作一条线段,等于已知线段;已知线段MN。
求作：一条线段等于已知线段.作法：图先画射线AB,然后用圆规在射线AB上截取AC= MN.线段AC就是所要作的线段.2、作一个角等于已知角。
(其理论依据为“SSS”理);作法：①作射线0'A‘;②以点0为圆心，以任意长为半径作弧，交OA于C,交OB于D;③以点0'为圆心，以OC长为半径作弧，交0'A'于C‘;④以点C'为圆心，以CD为半径作弧，交前弧于D‘;⑤经过点D'作射线0'B'，∠A' 0'B'就是所求的角. 连结CD、C'D'，由作法可知△C'O'D≌△COD(SSS)∴∠C'O'D'=∠COD(全等三角形对应角相等)．即∠A'O'B'=∠AOB．3、作已知角的平分线(其理论依据为“SSS”公理);已知∠AOB,求作：射线OC,使∠AOC= ∠BOC.作法：①在OA和OB上，分别截取OD. OE.②分别以D.E为圆心，大于DE 的长为半径作弧，在∠AOB内，两弧交于点C；③作射线OC.OC就是所求的射线.连结CD、CE，由作法可知△ODC≌△OEC(SSS)∴∠COD=∠COE(全等三角形的对应角相等)．即∠AOC=∠BOC．4、经过一点(点在直线上或点在直线外)作已知直线的垂线;a.经过已知直线上的一点作这条直线的垂线.已知：直线AB和AB上一点C,求作：AB的垂线，使它经过点C.第一步:作平角ACB的平分线CD;第二步:反向延长射线CD.作法：作平角ACB的平分线CF,直线CF就是所求的垂线.b.经过已知直线外一点作这条直线的垂线.作法：①任意取一点K,使K和C在AB的两旁;②以C为圆心,CK长为半径作弧，交AB于点D和E;③分别以D和E为圆心，大于DE的长为半径作弧，两弧交于点F.④作直线CF.直线CF就是所求的垂线，注意：经过已知直线上的一点，作这条直线的垂线转化成画线段垂直平分线的方法解决.典型例题分析历年中考好题精选题目练习。
第29节尺规作图-中考数学一轮知识复习课件
4．在尺规作图中，了解作图的道理，保留作图的痕迹， 不要求写出作法．
回归课本·温故知新
1.如图，已知线段 a，b，作一条线段，使它等于 a＋b.
2．尺规作图：经过已知直线外一点作这条直线的垂线． 已知：直线 AB 和 AB 外一点 C(如图)， 求作：AB 的垂线，使它经过点 C.
6．(2020·绥化)(1)如图，已知线段 AB 和点 O.利用 直 尺和圆规作△ABC，使点 O 是△ABC 的内心(不写作法，保 留作图痕迹)；
解：如图所示．
作法：①作射线 AO，BO； ②以点 A 为圆心，任意长为半径画弧分别交线 段 AB，射线 AO 于点 D，E； ③以点 E 为圆心，DE 长为半径画弧， 交上一步所画的弧于点 F.同理作出点 M； ④作射线 AF，BM 相交于点 C， 则△ABC 即为所求．
(2)在所画的△ABC 中，若∠C＝90°，AC＝6，BC＝8，
则△ABC 的内切圆半径是___2__.
提示：AB＝ AC2＋BC2 ＝10. 由12 AC·BC＝12 r(AB＋BC＋AC)得，r＝2.
2．(2019 秋·三明期末)如图，已知线段 a 和线段 AB. (1)延长线段 AB 到 C，使 BC＝a(尺规作图，不写作法， 保留作图痕迹)；
(2)在(1)的条件下，若 AB＝5，BC＝3，点 O 是线段 AC 的中点，求线段 OB 的长．
∵AB＝5，BC＝3， ∴AC＝8. ∵点 O 是线段 AC 的中点， ∴AO＝CO＝4. ∴OB＝AB－AO＝5－4＝1. ∴线段 OB 的长为 1.
作法： (1)任意取一点 K，使点 K 和点 C 在 AB 的两旁． (2)以点 C 为圆心，CK 长为半径作弧，交 AB 于点 D 和 E. (3)分别以点 D 和点 E 为圆心，大于12 DE 的长为半径作弧， 两弧相交于点 F. (4)作直线 CF. 直线 CF 就是所求作的垂线．
专题12尺规作图题型总结-2024年中考数学答题技巧与模板构建(解析版)
专题12尺规作图题型总结题型解读｜模型构建｜通关试练本专题主要对初中阶段的一般考查学生对基本作图的掌握情况和实践操作能力,并且在作图的基础上进一步推理计算(或证明)。
尺规作图是指用没有刻度的直尺和圆规作图。
尺规作图是中考必考知识点之一，复习该版块时要动手多画图，熟能生巧！本专题主要总结了五个常考的基本作图题型，（1）作相等角；（2）作角平分线；（3）作线段垂直平分线；（4）作垂直（过一点作垂线或圆切线）；（5）用无刻度的直尺作图。
模型01作相等角①以∠α的顶点O为圆心，以任意长为半径作弧，交∠α的两边于点P，Q；②作射线O'A'；③以O'为圆心，OP长为半径作弧，交O'A'于点M；④以点M为圆心，PQ长为半径作弧，交③中所作的弧于点N；⑤过点N作射线O'B'，∠A'O'B'即为所求作的角.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：作平行线模型02作角平分线①以O为圆心，任意长为半径作弧，分别交OA，OB于点M，N；②分别以点M，N为圆心，以大于MN的长为半径作弧，两弧相交于点P；③过点O作射线OP，OP即为∠AOB的平分线.原理：三边分别相等的两个三角形全等；全等三角形对应角相等延伸：2到两边的距离相等的点②作三角形的内切圆模型03作线段垂直平分线①分别以点A，B为圆心，大于AB长为半径，在AB两侧作弧，分别交于点M和点N；②过点M，N作直线MN，直线MN即为线段AB的垂直平分线.原理：到线段两端距离相等的点在这条线段的垂直平分线上延伸：①到两点的距离相等的点②作三角形的外接圆3找对称轴（旋转中心）4找圆的圆心模型04作垂直（过一点作垂线或圆切线）（点P在直线上）①以点P为圆心，任意长为半径向点P两侧作弧，分别交直线l于A，B两点；②分别以点A，B为圆心，以大于AB的长为半径作弧，两弧交于点M；③过点M，P作直线MP，则直线MP即为所求垂线.原理：等腰三角形的“三线合一”，两点确定一条直线延伸：确定点到直线的距离（内切圆半径）（点P在直线外）①以点P为圆心，大于P到直线l的距离为半径作弧，分别交直线l于A，B两点；②分别以A，B为圆心，以大于AB的长为半径作弧交于点N；③过点P，N作直线PN，则直线PN即为所求垂线.原理：到线段两端距离相等的点在这条线段的垂直平分线上模型05仅用无刻度直尺作图无刻度直尺作图通常会与等腰三角形的判定，三角形中位线定理，矩形的性质和勾股定理等几何知识点结合，熟练掌握相关性质是解题关键.模型01作相等角考｜向｜预｜测做相等角该题型近年主要以解答题形式出现，一般为解答题型的其中一问，难度系数较小，在各类考试中基本为送分题型。
中考数学必考考点专题32尺规作图含解析
专题32 尺规作图问题专题知识回顾1.尺规作图的定义：只用不带刻度的直尺和圆规通过有限次操作，完成画图的一种作图方法．尺规作图可以要求写作图步骤，也可以要求不一定要写作图步骤，但必须保留作图痕迹。
2.尺规作图的五种基本情况：（1）作一条线段等于已知线段；（2）作一个角等于已知角；（3）作已知线段的垂直平分线；（4）作已知角的角平分线；（5）过一点作已知直线的垂线。
3.对尺规作图题解法：写出已知，求作，作法（不要求写出证明过程）并能给出合情推理。
4.中考要求：（1）能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.（2）能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形.（3）能过一点、两点和不在同一直线上的三点作圆.（4）了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法（不要求证明）.专题典型题考法及解析【例题1】（2019•湖南长沙）如图，Rt△ABC中，∠C＝90°，∠B＝30°，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于M、N两点，作直线MN，交BC于点D，连接AD，则∠CAD的度数是（）A．20°B．30°C．45°D．60°【答案】B【解析】根据内角和定理求得∠BAC＝60°，由中垂线性质知DA＝DB，即∠DAB＝∠B＝30°，从而得出答案．在△ABC中，∵∠B＝30°，∠C＝90°，∴∠BAC＝180°﹣∠B﹣∠C＝60°，由作图可知MN为AB的中垂线，∴DA＝DB，∴∠DAB＝∠B＝30°，∴∠CAD＝∠BAC﹣∠DAB＝30°。
【例题2】（2019山东枣庄）如图，BD是菱形ABCD的对角线，∠CBD＝75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．【答案】见解析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺规作图尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。
五种基本作图：1、作一条线段等于已知线段；2、作一个角等于已知角；3、作已知线段的垂直平分线；4、作已知角的角平分线；5、过一点作已知直线的垂线；题目一：作一条线段等于已知线段。
已知：如图，线段a .求作：线段AB，使AB = a .作法：①作射线AP；②在射线AP上截取AB=a .则线段AB就是所求作的图形。
题目二：作已知线段的中点。
已知：如图，线段MN.求作：点O，使MO=NO（即O是MN的中点）.作法：①分别以M、N为圆心，大于1/2MN的相同线段为半径画弧，两弧相交于P，Q；②连接PQ交MN于O．则点O就是所求作的ＭＮ的中点。
（试问：PQ与ＭＮ有何关系？）题目三：作已知角的角平分线。
已知：如图，∠AOB，求作：射线OP, 使∠AOP＝∠BOP（即OP平分∠AOB）。
作法：①以O为圆心，任意长度为半径画弧，分别交OA，OB于M，N；②分别以M、Ｎ为圆心，大于1/2MN的相同线段为半径画弧，两弧交∠AOB内于Ｐ；③作射线OP。
则射线OP就是∠AOB的角平分线。
题目四：作一个角等于已知角。
（请自己写出“已知”“求作”并作出图形，不写作法）题目五：已知三边作三角形。
已知：如图，线段a，b，c.求作：△ABC，使AB = c，AC = b，BC = a.作法：①作线段AB = c；②以A为圆心b为半径作弧，以B为圆心a为半径作弧与前弧相交于C；③连接AC，BC。
则△ABC就是所求作的三角形。
题目六：已知两边及夹角作三角形。
已知：如图，线段m ，n, ∠α.求作：△ABC ，使∠A=∠α，AB=m ，AC=n. 作法：① 作∠A=∠α；② 在AB 上截取AB=m ,AC=n ； ③ 连接BC 。
则△ABC 就是所求作的三角形。
题目七：已知两角及夹边作三角形。
已知：如图，∠α，∠β，线段m .求作：△ABC ，使∠A=∠α，∠B=∠β,AB=m. 作法：① 作线段AB=m ；② 在AB 的同旁作∠A=∠α，作∠B=∠β， ∠A 与∠B 的另一边相交于C 。
则△ABC 就是所求作的图形（三角形）。
一、尺规基本作图归纳 1、作一条线段等于已知线段； 2、作一个角等于已知角； 3、作角的平分线； 4、作线段的中垂线；5、已知三边,两边和其夹角或两角和其夹边作三角形;6、已知底边和底边上的高作等腰三角形；7、过直线上一点作直线的垂线；8、过直线外一点作直线的垂线. 例题：1、如图,有一破残的轮片,现要制作一个与原轮片同样大小的圆形零件,请你根据所学的有关知识,设计一种方案,确定这个圆形零件的半径.2、 如图:107国道OA 和320国道OB 在某市相交于点O,在∠AOB 的内部有工厂C 和D,现要修建一个货站P,使P 到OA 、OB 的距离相等且PC=PD,用尺规作出货站P 的位置(不写作法,保留作图痕迹,写出结论)3、 三条公路两两相交，交点分别为A ，B ，C ，现计划建一个加油站，107国道DACACBACBAOA要求到三条公路的距离相等，问满足要求的加油站地址有几种情况？4、过点C 作一条线平行于AB ；5、过不在同一直线上的三点A 、B 、C 作圆O ；6、过直线外一点A 作圆O 的切线。
二、几何画图：1、只利用一把有刻度的直尺,用度量的方法,按下列要求画图: 1）画等腰三角形ABC 的对称轴: 2)画∠AOB 的对称轴2、有一个未知圆心的圆形工件.现只允许用一块三角板（注：不允许用三角板上的刻度）画出该工件表面上的一条直径并定出圆心.要求在图上保留画图痕迹，写出画法.3、某校有一个正方形的花坛，现要将它分成形状和面积都相同的四块种上不同颜色的花卉，请你帮助设计至少三种不同的方案，分别画在下面正方形图形上（用尺规作图或画图均可，但要尽可能准确些、美观些）．4、某村一块若干亩土地的图形是ΔABC ，现决定把这块土地平均分给四位“花农”种植，请你帮他们分一分，提供至少两种分法。
要求：画出图形，并简要说明分法。
5、如图所示，在正方形网格上有一个三角形ABC. ①作△ABC 关于直线MN 的对称图形(不写作法)； ②若网格上的最小正方形的边长为1.求△ABC 的面积.6、如图，方格纸中每个小方格都是边长为1的正方形，我们把以格点连线为DCBA丁丙乙甲CBAQPABMCC5题边的多边形称为“格点多边形”．如图（一）中四边形ABCD 就是一个“格点四边形”． ①求图中四边形ABCD 的面积；②在图中方格纸上画一个格点△EFG ，使△EFG 的面积等于四边形ABCD 的面积且为轴对称图形．7、如图，若A 、B 、C 、P 、Q 、甲、乙、丙、丁都是方格纸中的格点，为使△ABC ∽△PQR ，则点R 应是甲、乙、丙、丁四点中的( ) A. 甲B. 乙C. 丙D. 丁8、某新建小区要在一块等边三角形的公共区域内修建一个圆形花坛。
（1）若要使花坛面积最大，请你在这块公共区域（如图）内确定圆形花坛的圆心P ； （2）若这个等边三角形的边长为18米，请计算出花坛的面积。
9、如图，平行四边形纸条ABCD 中，E 、F 分别是边AD 、BC 的中点。
张老师请同学们将纸条的下半部分平行四边形ABEF 沿EF 翻折，得到一个V 字形图案。
(1)请你在原图中画出翻折后的图形平行四边形A1B1FE ；(用尺规作图，不写画法，保留作图痕迹) (2)已知∠A=63°，求∠B1FC 的大小。
10、如图，已知方格纸中的每个小方格都是全等的正方形，∠AOB 画在方格纸上，请用利用格点和直尺(无刻度)作出∠AOB 的平分线。
11、小芸在班级办黑板报时遇到一个难题,在版面设计过程中需将一个半圆面三等分,请你帮助他设计一个合理的等分方案(要求用尺规作图,保留作图痕迹)12、某公园有一个边长为4米的正三角形花坛，三角形的顶点A 、B 、C 上各有一棵古树．现决定把原来的花坛扩建成一个圆形或平行四边形花坛，要求三棵古树不能移动，且三棵古树位于圆周上或平行四边形的顶点上．以下设计过程中画图工具不限． （1）按圆形设计，利用图1画出你所设计的圆形花坛示意图；（2）按平行四边形设计，利用图2画出你所设计的平行四边形花坛示意图； （3）若想新建的花坛面积较大，选择以上哪一种方案合适？请说明理由 .13、作一个半圆，使圆心在直角三角形ABC 直角边AC 上，且与斜边AB 直角边BC 都相切 14、问题探究： （1）请在图①的正方形ABCD 内，画出使90APB ∠=°的一个．．点P ，并说明理由． （2）请在图②的正方形ABCD 内（含边），画出使60APB ∠=°的所有．．的点P ，并说明理由． FEDCBACB A 10题8题9题O AB（3）问题解决：如图③，现在一块矩形钢板43ABCD AB BC ==，，．工人师傅想用它裁出两块全等的、面积最大的APB △和CP D '△钢板，且60APB CP D '∠=∠=°．请你在图③中画出符合要求的点P 和P '，并求出APB △的面积（结果保留根号）． 14．（本题满分12分）解：（1）如图①， 连接A C 、交于点P ，则90APB ∠=°．∴点P 为所求．················· （3分）（2）如图②，画法如下： 1）以AB 为边在正方形内作等边ABP △；2）作ABP △的外接圆O ⊙，分别与AD BC 、交于点E F 、．在O ⊙中，弦AB 所对的APB 上的圆周角均为60°，EF ∴上的所有点均为所求的点P ．······· （7分）（3）如图③，画法如下： 1）连接AC ；2）以AB 为边作等边ABE △；3）作等边ABE △的外接圆O ⊙，交AC 于点P ；4）在AC 上截取AP CP '=．则点P P '、为所求． ·············· （9分） （评卷时，作图准确，无画法的不扣分） 过点B 作BG AC ⊥，交AC 于点G ．在Rt ABC △中，43AB BC ==，．225AC AB BC ∴=+=． 125AB BC BG AC ∴==． （10分）在Rt ABG △中，4AB =，22165AG AB BG ∴=-=． 在Rt BPG △中，60BPA ∠=°，13题图C ABD C B A①D CBA③D C BA ②（第14题图）DCBA①PD C BA②OPE F DCB A③EG OP （第14题答案图）12343tan 60535BG PG ∴==⨯=°．∴164355AP AG PG =+=+． 11164312962432255525APB S AP BG ⎛⎫+∴==⨯+⨯= ⎪ ⎪⎝⎭△． （12分）尺规作图〖考试内容〗基本作图.利用基本作图作三角形.过一点、两点和不在同一直线上的三点作圆.〖考试要求〗①能完成以下基本作图：作一条线段等于已知线段，作一个角等于已知角，作角的平分线，作线段的垂直平分线.②能利用基本作图作三角形：已知三边作三角形；已知两边及其夹角作三角形；已知两角及其夹边作三角形；已知底边及底边上的高作等腰三角形.③能过一点、两点和不在同一直线上的三点作圆.④了解尺规作图的步骤，对于尺规作图题，会写已知、求作和作法（不要求证明）.〖考点复习〗[例1]如图，已知△ABC ，∠C ＝90º。
按下列要求作图（尺规作图，保留作图痕迹）； ①作∠B 的平分线，与AC 相交于点D ； ②在AB 边上取一点E ，使BE ＝BC ； ③连结ED 。
（2）根据所作图形，写出一组相等的线段和一组相等的锐角。
（不包括BE ＝BC ，∠EBD ＝∠CBD ）[例2]如图，∠AOB 内有两定点C 、D ，求作：一点P 使PC=PD ，且P 到∠AOB 的两边之距相等。
要求：用尺规作图，不写作法，但要保留作图痕迹。
[例3]要在公路旁建一所小学，使A 村、B 村到小学的距离之和最小，请作出小学的位置。
[例4]如图，在大圆中有一个小圆O 。
（1）确定大圆的圆心；（2）作直线l ，使其将两圆的面积均二等分。
[例5]已知图1和图2中的每个小正方形的边长都是1个单位.（1）将图1中的格点△ABC ，先向右平移3个单位，再向上平移2个单位，得到△A 1B 1C 1，请你在图1中画出△A 1B 1C 1. （2）在图2中画出一个与格点△DEF 相似但相似比不等于1的格点三角形.〖考题训练〗1．下列关于作图的语句中正确的是（ ）A. 画直线AB ＝10厘米.B. 画射线OB ＝10厘米.C. 已知A 、B 、C 三点，过这三点画一条直线.D. 过直线AB 外一点画一条直线和直线AB 平行. 2．如图，在5×5的正方形网格中，每个小正 方形的边长都为1.请在所给网格中按下列要求画 出图形．（1）从点A 出发的一条线段AB ，使它的另一个端点落在格点（即小正方形的顶点）上，且长度为2 2 ； （2）以（1）中的AB 为边的一个等腰三角形ABC ，使点C 在格点上，且另两边的长都是无理数；（3）以（1）中的AB 为边的两个凸多边形，使它们都是中心对称图形且不全等，其顶点都在格点上，图2 FD EA B C 图1各边长都是无理数．3．小明家用瓷砖装修卫生间，还有一块墙角面未完工(如图甲所示)，他想在现有的六块瓷砖余料中(如图乙所示)挑选2块或3块余料进行铺设，请你帮小明设计两种不同的铺设方案(在下面图丙、图丁中画出铺设示意图，并标出所选用每块余料的编号)。
