◆轮胎不得与油类、易燃品、化学腐蚀品混放，以免造成轮胎发粘或软化。 ◆轮胎应存放在室内、没有阳光直射及雨淋的地方。 ◆防止外物(钉子、石块、金属及玻璃碎片等)损坏轮胎。 ◆按照“先入先出”的原则进行存货的周转。 ◆轮胎应在存放架上立放，如没有存放架，也必须在地面上立放，以免造成胎圈并口，致使充气困难。
注意： 轮胎实施换位后，需
要进行四轮定位
SUCCESS
THANK YOU
•
二.轮胎的使用保养—4.轮胎的保养
3.轮胎修补（轿车轮胎）
轮胎发生损伤后，部分情况可以进行修补后继续使用。 ◆ 可修补范围：
①胎面剩余花纹深度>1/3 新胎花纹深度
②只有胎面部分损伤后可 以进行修补。
③其它部位损伤时（如胎 侧、胎圈等）不能修补
承受车 辆负荷
功能二.牵引/制动功能：
向路面传递驱 动、制动力
第十章车轮与轮胎
3. 无内胎轮胎
4. 应急轮胎 应急轮胎又称备胎，目前轿车装备的T型备
胎尺寸比正规轮胎小，最好不要装在驱动轮。
（三）轮胎的规格与标记 1. 轮胎的规格 1）斜交胎规格：用B-d表示，B为轮胎名 断面宽度，d为轮辋名义直径代号。
2）子午线轮胎规格：用BRd表示，
R代表子午线轮胎。目前国产轿车子午线轮胎有80，75， 70，65，60五个系列。
先主后挂。 季节换胎--------是指进入冬季时可将翻新胎用于后驱动轮上。 同一车轴要求轮胎的尺寸、结构、层级、花纹要相同。
4. 精心驾驶车辆：起步、车速、路面、制动、转弯、特殊条件 5. 保持良好的底盘技术状况：行驶系、转向系、制动系
（二）轮胎的维护与换位
1. 轮胎的日常维护：由驾驶员负责，气压，杂物，螺栓 2. 轮胎的一级维护：由维修工负责，气压，杂物，螺栓，花纹 3. 轮胎的二级维护：由维修工负责，解体检查，气压，杂物，螺
（一）轮胎的功用与组成 1.功用
2.组成： 普通轮胎由外胎，内胎与垫带组成。
深式轮辋上使用的内胎轮胎没有垫带，而 无内胎轮胎即无内胎，又无垫带。
3.外胎结构 胎面：橡胶 abc组成 缓冲层：橡胶+帘线 使胎面与帘布层结合牢固 帘布层：帘布 结构不同（普、子） 材料不同 则层数也不同 胎圈：钢丝圈
3）无内胎轮胎规格： 按国标GB2977-89表示， 有些无内胎子午线轮胎，采用在规格中加“TL”表示。
2. 速度等级
轿车轮胎（P到S级），只不许超过的最高速度
货车轮胎（F到N级），指随负荷降低可以超过的参考 速度
3. 负荷能力 轮胎的负荷能力指的是一定行驶速度和相应充气压力时的最大 载质量，其表示方法有三种：
❖ 深槽轮辋 [无内胎轮胎（真空胎）用]
《轮胎常识手册》课件
轮胎的分类
按用途分类
汽车轮胎、摩托车轮胎 、自行车轮胎等。
按结构分类
子午线轮胎、斜交轮胎 等。
按材料分类
橡胶轮胎、合成橡胶轮 胎等。
按花纹分类
纵向花纹轮胎、横向花 纹轮胎、越野花纹轮胎 等。
轮胎的规格与标识
01
轮胎规格通常由一系列数字和字母组成，包括轮胎宽度 、高度、轮辋直径、速度等级等。
02
例如，205/55R16 91V表示轮胎宽度为205mm，高度 为55%，轮辋直径为16英寸，速度等级为91V。
轮胎更换周期
了解轮胎规格和参数
不同品牌和型号的轮胎更换周期不同 ，了解自己车辆的轮胎规格和参数， 有助于确定合适的更换周期。
注意轮胎生产日期
行驶里程和年限
一般来说，轮胎行驶里程达到或超过 5万公里，或者使用年限超过5年，就 需要考虑更换轮胎。
购买新轮胎时应注意查看轮胎的生产 日期，避免购买到过期轮胎。
要点二
详细描述
轮胎漏气可能是由于被钉子或其它异物扎破引起的，而慢 撒气则可能是由于气门芯漏气或轮胎密封层损坏引起的。 为了解决这个问题，车主应尽快检查轮胎并修复漏气点。 同时，车主应定期检查气瓶压力和气瓶接口处是否漏气， 以预防慢撒气问题的发生。在行驶过程中，如果发现轮胎 漏气或慢撒气，车主应尽快停车检查并采取相应的措施。
03
标识还包括轮胎胎侧的制造厂商标识、认证标识、生产 日期等。
02 轮胎使用与保养
轮胎的安装与拆卸
安装轮胎
选择合适的轮胎，检查轮毂是否 清洁，使用正确的工具将轮胎从 轮毂上安装到车辆上。
拆卸轮胎
使用合适的工具，按照规定的顺 序和技巧将轮胎从轮毂上拆卸下 来。
轮胎的充气与放气
轮胎的基本常识和标识说明

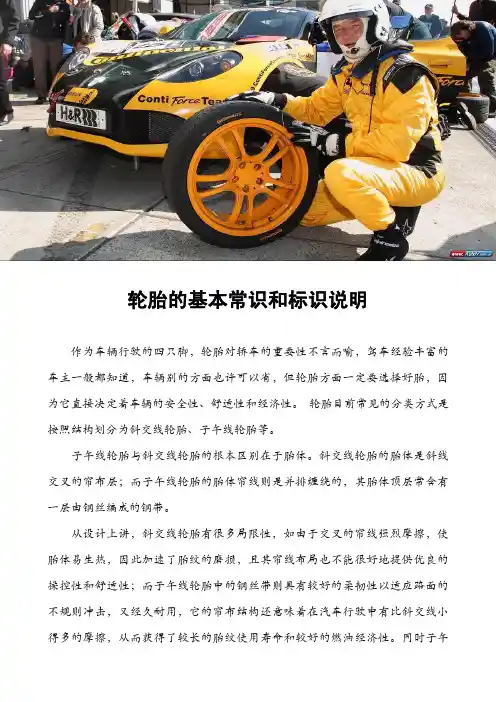

轮胎的基本常识和标识说明作为车辆行驶的四只脚，轮胎对轿车的重要性不言而喻，驾车经验丰富的车主一般都知道，车辆别的方面也许可以省，但轮胎方面一定要选择好胎，因为它直接决定着车辆的安全性、舒适性和经济性。
轮胎目前常见的分类方式是按照结构划分为斜交线轮胎、子午线轮胎等。
子午线轮胎与斜交线轮胎的根本区别在于胎体。
斜交线轮胎的胎体是斜线交叉的帘布层；而子午线轮胎的胎体帘线则是并排缠绕的，其胎体顶层常含有一层由钢丝编成的钢带。
从设计上讲，斜交线轮胎有很多局限性，如由于交叉的帘线强烈摩擦，使胎体易生热，因此加速了胎纹的磨损，且其帘线布局也不能很好地提供优良的操控性和舒适性；而子午线轮胎中的钢丝带则具有较好的柔韧性以适应路面的不规则冲击，又经久耐用，它的帘布结构还意味着在汽车行驶中有比斜交线小得多的摩擦，从而获得了较长的胎纹使用寿命和较好的燃油经济性。
同时子午线轮胎本身具有的特点使轮胎无内胎成为可能。
无内胎轮胎有一个公认优点，即当轮胎被扎破后，不像有内胎的斜交线轮胎那样爆裂(这是非常危险的)，而是使轮胎能在一段时间内保持气压，提高了汽车的行驶安全性。
另外，和斜交线轮胎比，子午线轮胎还有更好的抓地性。
正因为子午线轮胎与斜交线轮胎相比具有以上优点，所以，现在轿车普遍使用子午线胎。
而事实上现在轮胎发展的方向也是子午线胎化、无内胎化和扁平化。
这里提到了轮胎发展方向是扁平化，了解轮胎的人一般都知道扁平比也是汽车轮胎的一个术语，决定着汽车轮胎的性能。
在介绍汽车轮胎的时候，往往会有类似“205/50R16”这样的数据，其中的50就是扁平比，是胎宽与胎高的比例，这里指胎高占胎宽的50%，数值越小，越显扁平，目前轿车的轮胎一般在50-75之间。
而前面的205指的是轮胎断面的宽度，是两个胎侧之间的宽度（以厘米为单位）；「R」表示此轮胎为子午线结构；「16」表示轮辋直径（以英寸为单位），此轮胎必须匹配16英寸的轮辋，否则无法安装。
在有些轮胎规格的介绍中，还会出现「P」、「H」等这样的标志，「P」是指轿车轮胎。
第十章车轮与轮胎ppt课件
思考题10
1.车轮由哪些组成？ 2.轿车或货车通常用哪种形式的轮辋？ 3.外胎由哪几部分组成？ 4.子午线轮胎有何优缺点？ 5.轮胎表示方法。 6.为提高轮胎使用寿命，应从哪几方面采取措施？ 7.怎样防止轮胎超载？ 8.画出轮胎交叉换位法和循环换位法示意图。 9.轮胎动、静不平衡，旋转时会产生什么影响？ 10.何谓季节换胎？ 11.对同一车轴轮胎有何要求？
栓，花纹，换位
4. 轮胎维护操作要点
轮胎换位： 目的：是全车轮胎合理负荷和均匀磨损，避免偏
重与偏磨现象。 主要有循环换位法与交叉换位法，如图，图2
（三） 轮胎的检修 1.检查胎面花纹深度 图 ，载重汽车剩余花纹
2~3mm时，应进行翻新。 2.车轮与轮胎的平衡 图1 图2
静不平衡的车轮旋转时会造成跳动，动不 平衡的车轮旋转时会引起摆动和磨损。 a. 静平衡 ： b. 动平衡：
2. 防止轮胎超载：装载、转弯、制动、行驶注意事项。
①按规定装载②货物要安放均匀，并扎牢③汽车转弯时 要减速④选择好轮面行驶，遇有凹凸不平的道路不要 硬冲，应避障行驶⑤尽量不要使用紧急制动。
3.合理搭配轮胎： 胎辋要相配， 双胎并装（气门嘴相隔180°，制动间隙检视孔与气门相隔90 °，
窗口对齐，直径大的在外） 新胎使用原则：整车换胎，成双换胎，季节换胎，先前后驱，
3）轮胎吃角磨损
故障现象：通常与轮胎周向成45度角也称为对角线磨 损，大多数情况下仅有一处对角线磨损， 但也可 能样 沿圆周形成多处对角线磨损。
排除方法：适当降低轮胎气压，可减小此种磨损，两 后轮的车轮定位角应保持一致，如发生此种磨损，应 将轮胎换位至驱动轮上。 4）轮胎锯齿形磨损 故障现象：花纹块形成阶梯型磨损。 排除方法：对于单一运转方向轮胎，改变轮胎旋转方 向。严重的必须两轮交叉换位。
车轮与轮胎讲解

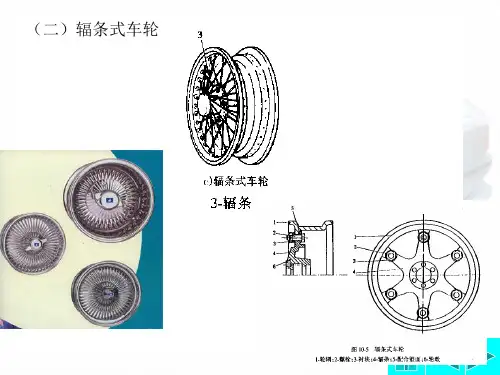

1-轮辋 2-衬块 3-螺栓 4-辐条 5-配合锥面 6-轮毂
