第六篇几种常用的组合逻辑电路
常见的组合逻辑电路

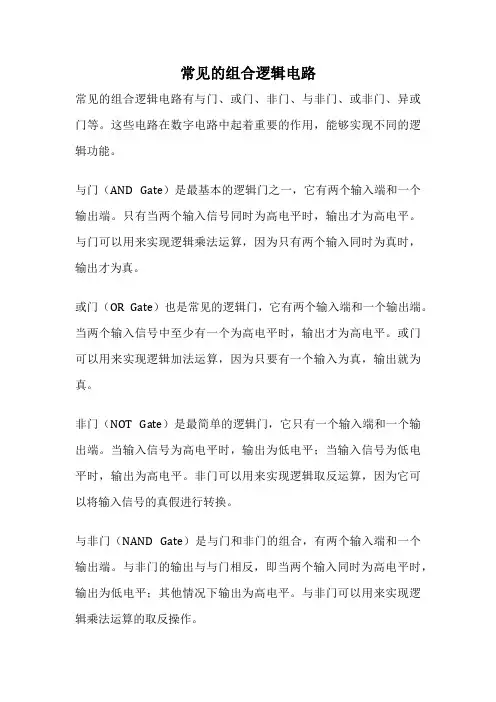

常见的组合逻辑电路常见的组合逻辑电路有与门、或门、非门、与非门、或非门、异或门等。
这些电路在数字电路中起着重要的作用，能够实现不同的逻辑功能。
与门（AND Gate）是最基本的逻辑门之一，它有两个输入端和一个输出端。
只有当两个输入信号同时为高电平时，输出才为高电平。
与门可以用来实现逻辑乘法运算，因为只有两个输入同时为真时，输出才为真。
或门（OR Gate）也是常见的逻辑门，它有两个输入端和一个输出端。
当两个输入信号中至少有一个为高电平时，输出才为高电平。
或门可以用来实现逻辑加法运算，因为只要有一个输入为真，输出就为真。
非门（NOT Gate）是最简单的逻辑门，它只有一个输入端和一个输出端。
当输入信号为高电平时，输出为低电平；当输入信号为低电平时，输出为高电平。
非门可以用来实现逻辑取反运算，因为它可以将输入信号的真假进行转换。
与非门（NAND Gate）是与门和非门的组合，有两个输入端和一个输出端。
与非门的输出与与门相反，即当两个输入同时为高电平时，输出为低电平；其他情况下输出为高电平。
与非门可以用来实现逻辑乘法运算的取反操作。
或非门（NOR Gate）是或门和非门的组合，有两个输入端和一个输出端。
或非门的输出与或门相反，即当两个输入至少有一个为高电平时，输出为低电平；其他情况下输出为高电平。
或非门可以用来实现逻辑加法运算的取反操作。
异或门（XOR Gate）是常见的逻辑门之一，它有两个输入端和一个输出端。
当两个输入信号不同时，输出为高电平；当两个输入信号相同时，输出为低电平。
异或门可以用来实现逻辑加法运算的不进位相加。
这些组合逻辑电路在数字电路中的应用非常广泛。
通过适当的连接和组合，可以实现各种复杂的逻辑功能，从而构成了计算机、通信系统等各种数字设备的基础。
在实际应用中，还可以通过级联、反馈等方式进一步扩展和优化电路的功能。
组合逻辑电路是数字电路中不可或缺的一部分，它们通过逻辑门的组合和连接，实现了数字信号的处理和转换。

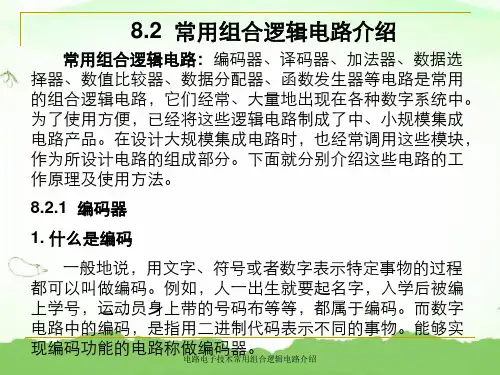

电路电子技术常用组合逻辑电路介绍
0X X 0 1 1 1 1 1 1 0 11 0
0X 0 1 1 1 1 1 1 1 1 01 0
00 1 1 1 1 1 1 1 1 1 11 0
电路电子技术常用组合逻辑电路介绍
74LS148的逻辑功能描述：输入低电平有效，输出是反码。 选通输入端：只有在 S = 0时，编码器才处于工作状态；在 S
0000 0001 0010 0011 0100 0101 01 1 0 01 1 1 1000 1001 1010 1011 1100 1101 1110 1111
A15～A0 是编码输入信号，低电平有效，A15 优先级别最高，A 0 优先级别最低；
Z3～Z0 组成4位二进制反码作输出信号。
A14 A12 A10 A8
7
输入信号之间互相排斥，即不允
许有两个或两个以上输入信号同
时为有效电平，因此，这种普通
编码器又称作互斥编码器。
电路电子技术常用组合逻辑电路介绍
根据真值表可以写出输出变量Y2、Y1、Y0的表达式为：
Y2I7I6I5I4 Y1I7I6I3I2
Y0I7I5I3I1
电路电子技术常用组合逻辑电路介绍
由表达式画出逻辑电路图如图8-10（a）所示，图（b） 是该3/8线互斥编码器的逻辑符号。
111 111
1 1
1 1
1 11 0 XX X X 1 11 1 0 X X X
1 1 1 1 1 1 1 1 1 11 1 1 0 X X
1 1 1 1 1 1 1 1 1 11 1 1 1 0 X
1 1 1 1 1 1 1 1 电路1电子1技术1常用组1合逻1辑电路1介绍1 0
Z3 Z2 Z1 Z0
同理可得Y1、Y0的表达式如下：
电子课件电子技术基础第六版第六章门电路及组合逻辑电路可编辑全文
逻辑函数除可以用逻辑函数表达式（逻辑表达式）表示以 外，还可以用相应的真值表以及逻辑电路图来表示。真值表 与前述基本逻辑关系的真值表类似，就是将各个变量取真值 （0 和 1）的各种可能组合列写出来，得到对应逻辑函数的真 值（0 或 1）。逻辑电路图（逻辑图）是指由基本逻辑门或复 合逻辑门等逻辑符号及它们之间的连线构成的图形。
TTL 集成“与非”门的外形和引脚排列 a）外形 bOS 集成门电路以绝缘栅场效应管为基本元件组成， MOS 场效应管有 PMOS 和NMOS 两类。CMOS 集成门电路 是由 PMOS 和 NMOS 组 成的互补对称型逻辑门电路。它具 有集成度更高、功耗更低、抗干扰能力更强、扇出系数更大 等优点。
三、其他类型集成门电路
1. 集电极开路与非门（OC 门） 在这种类型的电路内部，输出三极管的集电极是开路的， 故称集电极开路与非门，也称集电极开路门，简称 OC 门。
OC 门 a）逻辑符号 b）外接上拉电阻
74LS01 是一种常用的 OC 门，其外形和引脚排列如图所 示。
74LS01 的外形和引脚排列 a）外形 b）引脚排列
2. 主要参数 TTL 集成“与非”门的主要参数反映了电路的工作速度、抗 干扰能力和驱动能力等。
TTL 集成“与非”门的主要参数
TTL 集成“与非”门具有广泛的用途，利用它可以组成很多 不同逻辑功能的电路，其外形和引脚排列如图所示。如 TTL“ 异或”门就是在 TTL“与非”门的基础上适当地改动和组合而成 的；此外，后面讨论的编码器、译码器、触发器、计数器等 逻辑电路也都可以由它来组成。

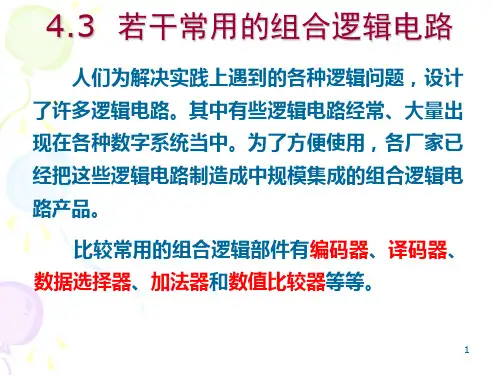

组合逻辑电路 常用组合逻辑电路
与非门
17
1
18
三、二-十进制优先编码器
19
4.3.2 译码器
译码： 编码的逆过程，将编码时赋予代码的 特定含义“翻译”出来。
译码器： 实现译码功能的电路。 常用的有：二进制译码器，二-十进制译码器，
显示译码器等
20
二进制译码器
输入
输
出
A2 A1 A0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0 0 0000000001
为了区分一系列不同的事物，将每个事物用一 个二进制代码表示，这就是编码。
实现编码的逻辑电路，称为编码器。 目前经常使用的编码器有普通编码器和优先编
码器两种。
2
（1） 普通编码器—8线-3线编码器
3
3位二进制编码器的真值表
输入
输出
I0 I1 I2 I3 I4 I5 I6 I7
10 0 0 0 0 0 0 01 0 0 0 0 0 0 00 1 0 0 0 0 0 00 0 1 0 0 0 0 00 0 0 1 0 0 0 00 0 0 0 1 0 0 00 0 0 0 0 1 0 00 0 0 0 0 0 1
低电平驱动
公共阴极
公共阳极
七段显示LED数码管 (a) 外形图 (b) 共阴型 (c) 共阳型
31
输
数字 A3
0
0
1
0
2
0
3
0
4
0
5
0
6
0
7
0
8
1
9
1
10 1
11 1
12 1
13 1
14 1
15 1
入
输
出
A2 A1 A0 Ya Yb Yc Yd Ye Yf Yg
常见的组合逻辑电路
常见的组合逻辑电路一、引言组合逻辑电路是由多个逻辑门组成的电路，它们根据输入信号的不同组合，产生不同的输出信号。
在现代电子技术中，组合逻辑电路被广泛应用于数字电路、计算机系统、通信系统等领域。
本文将介绍几种常见的组合逻辑电路及其工作原理。
二、多路选择器（MUX）多路选择器是一种常见的组合逻辑电路，它具有多个输入端和一个输出端。
根据控制信号的不同，选择器将其中一个输入信号传递到输出端。
例如，一个4选1多路选择器有4个输入端和1个输出端，根据2个控制信号可以选择其中一个输入信号输出。
多路选择器常用于数据选择、多输入运算等场合。
三、译码器（Decoder）译码器是一种将输入信号转换为对应输出信号的组合逻辑电路。
常见的译码器有2-4译码器、3-8译码器等。
以2-4译码器为例，它有2个输入信号和4个输出信号。
根据输入信号的不同组合，译码器将其中一个输出信号置为高电平，其他输出信号置为低电平。
译码器常用于地址译码、显示控制等应用。
四、加法器（Adder）加法器是一种用于实现数字加法运算的组合逻辑电路。
常见的加法器有半加器、全加器等。
半加器用于两个1位二进制数的相加，而全加器用于多位二进制数的相加。
加法器通过多个逻辑门的组合，将两个二进制数进行相加，并输出相应的和与进位。
加法器广泛应用于数字电路、计算机算术单元等领域。
五、比较器（Comparator）比较器是一种用于比较两个数字大小关系的组合逻辑电路。
常见的比较器有2位比较器、4位比较器等。
以2位比较器为例，它有两组输入信号和一个输出信号。
当两组输入信号相等时，输出信号为高电平；当第一组输入信号大于第二组输入信号时，输出信号为低电平。
比较器常用于数字大小判断、优先级编码等应用。
六、编码器（Encoder）编码器是一种将多个输入信号转换为对应输出信号的组合逻辑电路。
常见的编码器有2-4编码器、8-3编码器等。
以2-4编码器为例，它有2个输入信号和4个输出信号。
常用组合逻辑电路种类很多_主要有全加器、译码器、编码器、多路选择...
什么是编码？用文字、数字或符号代表特定对象的过程叫编码。
X/Y二－十进制编码器，同一时刻只允许一个输入端有信号。
不允许许多信号同时出现在输入端。
输入互相排斥。
处理电路111111111111111111111111为选通输出端：Y 00000001Y=EX只要有编码输出否则进行编码。
而且是反码输出。
0Y 1Y 2Y EX Y 0I 1I 2I 3I 4I 5I 6I 7I STS Y 74LS148将8线－3线优先编码器扩展为16线－4线优先编码器。
☆用两片8-3编码器组成16线-4线输出优先编码器。
/I 15优先权最高。
158当：I I 均无输入信号时，按照优先顺序的要求：70才允许对I I 的输入信号进行编码。
因此，只要将第（1）片的“无编码信号输入”信号Y S 作为第（2）片的选通输入信号/ST 即可。
当片（1)有编码信号输入时，片1的/Y EX =0,无编码信号输入时Y EX =1，正好用它输出编码的第四位，以区分8个高位输入信号和8个低位输入信号的编码。
编码输入的低三位应为两片输出/Y 2、/Y 1、/Y 0的逻辑或。
依照上面分析得出扩展逻辑电路图I 7I 6I 5I 4I 3I 2I 1I 0SY SY 0Y 1Y 2Y EX 74LS148(1)I 7I 6I 5I 4I 3I 2I 1I 0SY SY 0Y 1Y 2Y EX 74LS148(2)&&&&G 2G 3G 1G 0Z 0Z 1Z 2Z 3A 09A A 18A A 27A A 36A A 45A A 10A 11A 12A 13A 14A 1511111111111100111111110X 010*********X X 010********X X X 010*******X X X X 010010110X X X X X 01010010X X X X X X 0100000X X X X X X X 00111111111111011111X X X X X X X X 1/Y S /Y EX /Y 0/Y 1/Y 276543210 /SBCD A D B C B C A ++⋅+⋅+=)()()(BC D A BD C AB ++++=BCD A BD C AB +++⋅=BCD A BD C AB +⋅⋅⋅=00011110BC D A D B C B A ++⋅+⋅⋅+=)()()(C B D A BD C AB F +++++=BC D A D B C B C A ++⋅++⋅+=)())(()([]BC D A D B C B C A ++⋅+++++=)()()()(()BCD A BD C B C A ++⋅++=)(BCBD D C B D C A ABD C B A +++++=111111111可用：真值表法、配项法、卡诺图法求最小项表达式。
电子技术——几种常用的组合逻辑电路习题及答案
第六章几种常用的组合逻辑电路一、填空题1、（8-1易）组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于（a、有；b、非）记忆逻辑电路。
2、（8-2易）在数字系统中，将具有某些信息的符号变换成若干位进制代码表示，并赋予每一组代码特定的含义，这个过程叫做，能实现这种功能的电路称为编码器。
一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有个输入端为0，个输入端为1。
对于优先编码器，当输入有多个低电平时，则。
3、（8-3易，中）译码是的逆过程，它将转换成。
译码器有多个输入和多个输出端，每输入一组二进制代码，只有个输出端有效。
n 个输入端最多可有个输出端。
4、（8-2易）74LS148是一个典型的优先编码器，该电路有个输入端和个输出端，因此，又称为优先编码器。
5、（8-4中）使用共阴接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器，这样才能显示0~9十个数字。
6、（8-4中）译码显示电路由显示译码器、和组成。
7.（8-4易）译码器分成___________和___________两大类。
8.（8-4中）常用数字显示器有_________,_________________,____________等。
9.（8-4中）荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。
10．（8-4中）辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。
11.（8-4易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。
12.（8-4中）发光二极管正向工作电压一般为__________。
常见的组合逻辑电路
常见的组合逻辑电路组合逻辑电路是一种基本的电子电路，用于处理和操作数字信号。
它由多个逻辑门组成，每个逻辑门都有一个或多个输入和一个输出。
这些逻辑门可以根据输入信号的不同，产生不同的输出信号。
组合逻辑电路在计算机、通信和控制系统等领域中有着广泛的应用。
最常见的组合逻辑电路之一是与门。
与门有两个输入和一个输出，只有当两个输入同时为高电平时，输出才为高电平。
与门可以用于多个输入信号的判断，例如在电梯门关闭时，只有当所有楼层按钮都没有按下时，电梯才能关闭。
另一个常见的组合逻辑电路是或门。
或门也有两个输入和一个输出，只要有一个输入为高电平，输出就为高电平。
或门可以用于多个输入信号的合并，例如在一个多功能遥控器上，只要按下任意一个按钮，就可以控制电视、空调或者音响等设备。
异或门是另一种常见的组合逻辑电路。
异或门有两个输入和一个输出，当两个输入信号不同时，输出为高电平；当两个输入信号相同时，输出为低电平。
异或门可以用于加法器电路，实现数字的相加运算。
除了与门、或门和异或门，还有许多其他的组合逻辑电路，如非门、与非门、或非门等。
这些逻辑门可以根据不同的输入信号，实现各种不同的逻辑功能。
它们可以组合在一起，构成更复杂的电路，用于实现更复杂的功能，如时序电路、计数器、存储器等。
组合逻辑电路的设计和应用需要遵循一些基本原则。
首先，要根据实际需求确定所需的逻辑功能，选择合适的逻辑门。
其次，要根据输入信号的数量和类型，确定逻辑门的连接方式和输入信号的优先级。
最后，要进行仿真和测试，确保电路的正确性和可靠性。
组合逻辑电路是一种基本的电子电路，它由多个逻辑门组成，用于处理和操作数字信号。
它在计算机、通信和控制系统等领域中有着广泛的应用。
通过合理的设计和应用，可以实现各种不同的逻辑功能，并提高系统的性能和可靠性。
组合逻辑电路的研究和发展，将进一步推动电子技术的进步和应用。
实用组合逻辑电路
实用组合逻辑电路组合逻辑电路是由逻辑门组成的电路，根据输入的信号进行逻辑运算并输出结果。
它是数字电路中的一种重要类型，广泛应用于计算机、通信、控制系统等领域。
本文将介绍几种常见的实用组合逻辑电路及其应用。
一、多路选择器多路选择器是一种常用的组合逻辑电路，它根据控制信号选择其中一个输入信号作为输出。
多路选择器的输入端有多个，输出端只有一个，控制端决定了哪个输入信号被选择输出。
多路选择器常用于数据选择、信号调制等场景。
二、译码器译码器是一种将编码信号转换为特定输出信号的组合逻辑电路。
它通常用于将输入信号转换为对应的输出信号，例如将二进制编码转换为BCD码或者将BCD码转换为七段数码管的控制信号。
译码器在数字电路中起到了非常重要的作用。
三、加法器加法器是一种实现数字加法运算的组合逻辑电路。
它可以将两个二进制数相加，并输出相应的结果。
加法器通常由半加器和全加器组成，其中半加器用于处理两个二进制位的加法操作，而全加器可以处理进位的情况。
加法器在计算机算术运算中扮演着重要的角色。
四、减法器减法器是一种实现数字减法运算的组合逻辑电路。
它可以将两个二进制数相减，并输出相应的结果。
减法器通常由加法器和补码运算组成，其中补码运算可以将减法转换为加法。
减法器在计算机中广泛应用于算术运算和逻辑运算。
五、比较器比较器是一种用于比较两个数字的大小关系的组合逻辑电路。
它可以比较两个二进制数的大小，并根据比较结果输出相应的信号。
比较器通常由减法器和逻辑门组成，其中减法器用于进行减法运算，逻辑门用于判断大小关系。
比较器在计算机中广泛应用于逻辑判断和条件执行。
六、编码器编码器是一种将多个输入信号转换为少量输出信号的组合逻辑电路。
它通常用于将多个输入信号编码为相应的二进制编码。
编码器广泛应用于数据传输和信号处理等领域，例如将多个开关信号编码为二进制编码进行传输。
七、解码器解码器是一种将二进制编码信号转换为相应输出信号的组合逻辑电路。
第六章 几种常用的组合逻辑电路试题及答案
_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强
度_____。
10．（8-4中） 辉光数码管管内充满了_________，当它们被______时，
管子就发出辉光。
11.（8-4易）半导体发光二极管数码管（LED）可分成_______，
_______两种接法。
12.（8-4中）发光二极管正向工作电压一般为__________。为了防止二
输出端有效。n个输入端最多可有 个输出端。
4、（8-2易） 74LS148是一个典型的优先编码器，该电路有 个输入端和
个输出端，因此，又称为 优先编码器。
5、（8-4中） 使用共阴接法的LED数码管时，“共”端应接 ，a~g应接输
出 有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接
，a~g应接输出 有效的显示译码器，这样才能显示0~9十个数字。
C.全加器 D.寄存器
6．（8 -3中）某译码电路需要有四种不同的输出状态,那么输入信号
至少应有
A、2个
B、4个
C、3个
D、
5个
7．（8-1中） 组合电路的分析是指（ ）。
A、已知逻辑图，求解逻辑表达式的过程 B、已知真值表，求解逻辑功
能的过程
C、已知逻辑图，求解逻辑功能的过程 D、以上都不对
8.（8-2中）8线-3线制的74LS148属于（ ）。
4）.根据化成的表达式画出逻辑图
8.（8-1中）组合逻辑的分析方法大致有哪几步？ 9.（8-3难）请用3-8线译码器译码器和少量门器件实现逻辑函数
。
五，计算题 1、 （8-1易、中） 有一组合逻辑电路如图8-1（a）所示，其输入信 号A、B的波形如图8-1（b）所示。问：
组合逻辑电路举例
组合逻辑电路举例组合逻辑电路是由逻辑门和逻辑门之间的连接组成的电路，用于实现特定的逻辑功能。
下面列举了十个常见的组合逻辑电路。
1. 与门（AND Gate）：与门有两个或多个输入信号和一个输出信号。
当所有输入信号都为高电平时，输出信号为高电平；否则输出信号为低电平。
2. 或门（OR Gate）：或门有两个或多个输入信号和一个输出信号。
当任意一个输入信号为高电平时，输出信号为高电平；只有当所有输入信号都为低电平时，输出信号才为低电平。
3. 非门（NOT Gate）：非门只有一个输入信号和一个输出信号。
当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
4. 与非门（NAND Gate）：与非门是与门的输出信号经过非门得到的结果。
当所有输入信号都为高电平时，输出信号为低电平；否则输出信号为高电平。
5. 或非门（NOR Gate）：或非门是或门的输出信号经过非门得到的结果。
当任意一个输入信号为高电平时，输出信号为低电平；只有当所有输入信号都为低电平时，输出信号才为高电平。
6. 异或门（XOR Gate）：异或门有两个输入信号和一个输出信号。
当两个输入信号相同时，输出信号为低电平；当两个输入信号不同时，输出信号为高电平。
7. 三态门（Tri-state Gate）：三态门有一个控制信号和一个数据信号，以及一个输出信号。
当控制信号为高电平时，输出信号等于数据信号；当控制信号为低电平时，输出信号为高阻态。
8. 选择器（Multiplexer）：选择器有多个输入信号和一个控制信号，以及一个输出信号。
根据控制信号的不同，将特定的输入信号输出到输出端。
9. 解码器（Decoder）：解码器有多个输入信号和多个输出信号。
根据输入信号的不同，将特定的输出信号置为高电平，其余输出信号为低电平。
10. 加法器（Adder）：加法器用于实现二进制数字的加法运算。
它有两个输入信号和一个进位输入信号，以及一个输出信号和一个进位输出信号。
组合逻辑电路的类型
组合逻辑电路的类型什么是电路？单击此处添加标题组合逻辑电路是由与门、或门、与非门、或非门等几种逻辑电路组合而成的。
基本特点：输出状态仅取决于该时刻的输入信号，与电路原来的状态无关。
组合逻辑电路有哪些常见类型？什么是电路？一、编码器编码：将若干个0和1按一定规律编排在一起，组成不同的代码，并将这些代码赋予特定的含义。
编码器：能够完成编码功能的组合逻辑电路。
计算机中央处理器（CPU ）二进制数码键盘输入信号需要编码器转换成二进制数码什么是电路？单击此处添加标题 译码：将代码的特定含义 “翻译” 出来，将输入的数码变换成所需的信息，如控制信号、显示信号等,是编码的逆过程。
译码器是计算机系统和其他数字电路系统中最常见的一种输出逻辑电路。
二进制数码计算机中央处理器（CPU ） 计算机显示器电子显示器二、译码器二进制数码需要译码器转换成所需的信息什么是电路？单击此处添加标题三、加法器可进行二进制数加法运算的电路。
加法器是数字系统中最基本的运算单元。
加法器分为半加器和全加器。
在现代的计算机系统中，加法器存在于算术逻辑单元 （ALU ）之中A 010Y 101 B + 011 加法器功能示意图什么是电路？ 四、数值比较器对数据进行比较，以判断其大小的逻辑电路。
当Ａ＞Ｂ时，输出端ＹＡ＞Ｂ输出有效值。
比较结果当Ａ＜Ｂ时，输出端ＹＡ＜Ｂ 输出有效值。
当Ａ＝Ｂ时，输出端ＹＡ＝Ｂ 输出有效值。
二进制数据比较对二进制数据A 、B 进行比较并判断大小。
什么是电路？单击此处添加标题 五、数据选择器在多路数据传送过程中，能够根据需要将其中任意一路选出来的电路，也称多路选择器或多路开关。
Ａ 1、Ａ0 为数据地址输入端Ａ 1、Ａ0 分别取00、01、10、11不同的值时，分别对应选中Ｄ0 、Ｄ1、Ｄ2 、Ｄ3 中的某一通道的数据传输至输出端。
数据选择器功能示意图什么是电路？单击此处添加标题六、数据分配器能将输入的数据传送到多个输出端的任何一个输出端的电路，又称多路分配器，其逻辑功能正好与数据选择器相反。
几种常用的组合逻辑电路试题及答案
第六章几种常用的组合逻辑电路一、填空题1、（8-1易）组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于（a、有；b、非）记忆逻辑电路。
2、（8-2易）在数字系统中，将具有某些信息的符号变换成若干位进制代码表示，并赋予每一组代码特定的含义，这个过程叫做，能实现这种功能的电路称为编码器。
一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有个输入端为0，个输入端为1。
对于优先编码器，当输入有多个低电平时，则。
3、（8-3易，中）译码是的逆过程，它将转换成。
译码器有多个输入和多个输出端，每输入一组二进制代码，只有个输出端有效。
n 个输入端最多可有个输出端。
4、（8-2易） 74LS148是一个典型的优先编码器，该电路有个输入端和个输出端，因此，又称为优先编码器。
5、（8-4中）使用共阴接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器，这样才能显示0~9十个数字。
6、（8-4中）译码显示电路由显示译码器、和组成。
7.（8-4易）译码器分成___________和___________两大类。
8.（8-4中）常用数字显示器有_________,_________________,____________等。
9.（8-4中）荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。
10．（8-4中）辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。
11.（8-4易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。
12.（8-4中）发光二极管正向工作电压一般为__________。
常见组合逻辑电路【共32张PPT】
else begin q<=d; qn<=~d; end
end
endmodule
2、带清零端、置1端的JK触发器
module JK_FF(CLK,J,K,Q,RS,SET);
input CLK,J,K,SET,RS;
output Q;
reg Q;
always @(posedge CLK or negedge RS or negedge SET )
采用“assign”语句是描述组合逻辑电路最常用的方法之一。
（3）用“always”或“initial”过程块。 （行为描述）
使用initial和always的区别
“always”块既可用于描述组合逻辑，也可描述时序逻辑。
always语句是不断地重复活动的，直到仿真过程结束。但always语句后的
同步置数，低电平有效. input A,B,C,D; output F;
常见组合与时序逻辑电路Verilog HDL描述 3’b110:out=8’b10111111;
output pass;
default： out =8 'bx;
reg[2:0] outcode;
begin 端口信号名称可以采用位置关联方法和名称关联方法进行连接。
begin if(h) outcode=3’b111;
if(!RS) Q<=1’B0;
（1）调用内置门元件描述
module gate3(F,A,B,C,D);
input A,B,C,D; output F;
nand (F1,A,B); and(F2,B,C,D); or(F,F1,F2); //调用内置门
4’d6:{a,b,c,d,e,f,g}=7’b1011111;
常见的组合逻辑电路
常见的组合逻辑电路组合逻辑电路指的是由多个逻辑门组成的电路，其输出只与输入信号的组合有关，而与输入信号的时间顺序无关。
在现代电子设备中，组合逻辑电路被广泛应用于数字电子系统的设计中。
下面将介绍几种常见的组合逻辑电路及其应用。
一、与门（AND Gate）与门是最基本的逻辑门之一，它只有当所有输入信号都为高电平时，输出才为高电平。
与门在数字电路中扮演着非常重要的角色，可以用于实现多个输入信号的复合判断。
在计算机的算术逻辑单元（ALU）中，与门经常用于进行逻辑运算。
二、或门（OR Gate）或门也是一种常见的逻辑门，它只要任意一个输入信号为高电平，输出就为高电平。
与门和或门可以相互组合使用，实现更复杂的逻辑运算。
或门常用于电子开关和电路选择器等应用中。
三、非门（NOT Gate）非门是最简单的逻辑门，它只有一个输入信号，输出信号是输入信号的反向。
非门常用于信号反转的场合，例如数字信号进行取反操作。
四、与非门（NAND Gate）与非门是由与门和非门组合而成的逻辑门，其输出是与门输出信号取反。
与非门的应用非常广泛，可以用于各种数字电路的设计中，例如计算机内存、固态硬盘等。
五、或非门（NOR Gate）或非门由或门和非门组合而成，其输出是或门输出信号取反。
与与非门类似，或非门也可以用于各种数字电路的设计中，例如译码器、比较器等。
六、异或门（XOR Gate）异或门是一种特殊的逻辑门，只有当输入信号中的奇数个为高电平时，输出为高电平；偶数个为高电平时，输出为低电平。
异或门在编码器、加法器以及数据传输方面有着重要的应用。
七、多路选择器（Multiplexer）多路选择器是一种可以根据选择信号选择不同输入信号的逻辑电路。
它可以将多个输入信号中的一个或多个输出至一个输出线上。
多路选择器可以在数字信号的选择和转换中起到关键作用。
八、译码器（Decoder）译码器是一种将多位输入信号转换为多位输出信号的逻辑电路。
它可以将某个特定的输入编码成高电平，从而实现对多个输入信号的解码和处理。
常用的组合逻辑电路
常用的组合逻辑电路
加法器：实现1位二进制数之间加法运算的电路称为1位加法器。
依据加数的不同，1位加法器又分为半加器和全加器两种电路类型。
假如不考虑来自低位的进位而是只将两个1位二进制数相加，即只有加数和被加数相加，这种加法运算称为半加运算。
实现半加运算的电路叫做半加器。
串行进位加法器的优点是电路比较简洁，缺点是速度比较慢。
编码器：在数字系统中，所谓编码，就是将字母、数字、符号等信息编成一组二进制代码的过程。
编码器是数字电路中常用的集成电路之一。
最常见的计算机键盘中就含有编码器器件，当按下键盘上的按键时，编码器将按键信息转换成二进制代码，并将这组二进制代码送到计算机进行处理。
目前常常使用的编码器有一般编码器和优先编码器两类。
译码器：译码是编码的反过程。
编码是将信号转换成二进制代码，译码则是将二进制代码转换成特定的信号。
将输入的二进制代码转换成特定的高（低）电平信号输出的规律电路称为译码器。
数据选择器：数据选择器的功能是依据地址选择码从多路输入数据中选择一路送到输出。
当输入信号经过不同的路径传输到同一个门电路时，由于信号所经过的门电路的传输延时不同，或者所经过的门电路的级数不同，导致信号到达汇合点门电路的时间不同，从而可能引起该门电路的输出波
形消失尖峰脉冲（干扰信号），这一现象称为组合规律电路中的竞争-冒险现象。
产生竞争-冒险的缘由是由于一个门的两个互补的输入信号分别经过两条不同的路径传输，由于延迟时间不同，而到达的时间不同引起的。
消退竞争-冒险的方法主要有引入封锁脉冲、引入选通脉冲、接滤波电容或修改规律设计等。
第六章组合逻辑电路详解
第六章组合逻辑电路详解第六章组合逻辑电路⼀、概述1、组合逻辑电路的概念数字电路根据逻辑功能特点的不同分为:组合逻辑电路：指任何时刻的输出仅取决于该时刻输⼊信号的组合，⽽与电路原有的状态⽆关的电路。
时序逻辑电路：指任何时刻的输出不仅取决于该时刻输⼊信号的组合，⽽且与电路原有的状态有关的电路。
2、组合逻辑电路的特点逻辑功能特点：没有存储和记忆作⽤。
组成特点：由门电路构成，不含记忆单元，只存在从输⼊到输出的通路，没有反馈回路。
3、组合逻辑电路的描述4、组合逻辑电路的分类按逻辑功能分为：编码器、译码器、加法器、数据选择器等；按照电路中不同基本元器件分为：COMS、TTL等类型；按照集成度不同分为：SSI、MSI、LSI、VLSI等。
⼆、组合逻辑电路的分析与设计⽅法1、分析⽅法根据给定逻辑电路，找出输出输⼊间的逻辑关系，从⽽确定电路的逻辑功能，其基本步骤为：a、根据给定逻辑图写出输出逻辑式，并进⾏必要的化简；b、列出函数的真值表；c、分析逻辑功能。
2、设计⽅法设计思路：分析给定逻辑要求，设计出能实现该功能的组合逻辑电路。
基本步骤：分析设计要求并列出真值表→求最简输出逻辑式→画逻辑图。
⾸先分析给定问题，弄清楚输⼊变量和输出变量是哪些，并规定它们的符号与逻辑取值(即规定它们何时取值0 ，何时取值1)。
然后分析输出变量和输⼊变量间的逻辑关系，列出真值表。
根据真值表⽤代数法或卡诺图法求最简与或式，然后根据题中对门电路类型的要求，将最简与或式变换为与门类型对应的最简式。
三、若⼲常⽤的组合逻辑电路（⼀）、编码器把⼆进制码按⼀定规律编排，使每组代码具有特定的含义，称为编码。
具有编码功能的逻辑电路称为编码器。
n 位⼆进制代码有n 2种组合，可以表⽰n 2个信息；要表⽰N 个信息所需的⼆进制代码应满⾜n 2≥ N 。
1、普通编码器（1）、⼆进制编码器将输⼊信号编成⼆进制代码的电路。
下⾯以3位⼆进制编码器为例分析普通编码器的⼯作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章几种常用的组合逻辑电路一、填空题1、（8-1易）组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于（a、有；b、非）记忆逻辑电路。
2、（8-2易）在数字系统中，将具有某些信息的符号变换成若干位进制代码表示，并赋予每一组代码特定的含义，这个过程叫做，能实现这种功能的电路称为编码器。
一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有个输入端为0，个输入端为1。
对于优先编码器，当输入有多个低电平时，则。
3、（8-3易，中）译码是的逆过程，它将转换成。
译码器有多个输入和多个输出端，每输入一组二进制代码，只有个输出端有效。
n 个输入端最多可有个输出端。
4、（8-2易）74LS148是一个典型的优先编码器，该电路有个输入端和个输出端，因此，又称为优先编码器。
5、（8-4中）使用共阴接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器，这样才能显示0~9十个数字。
6、（8-4中）译码显示电路由显示译码器、和组成。
7.（8-4易）译码器分成___________和___________两大类。
8.（8-4中）常用数字显示器有_________,_________________,____________等。
9.（8-4中）荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。
10．（8-4中）辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。
11.（8-4易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。
12.（8-4中）发光二极管正向工作电压一般为__________。
为了防止二极管过电流而损坏，使用时在每个二极管支路中应______________。
13.（8-3中）单片机系统中，片内存储容量不足需要外接存储器芯片时，可用_________作高位地址码。
14.（8-3中）数字系统中要求有一个输入端，多个数据输出端，可用_________输入端作为地址码译出数据有效输出端。
15.（8-2中）74LS148优先编码器0IN ---7IN 的优先级别顺序是_____最高，_____最低。
二、选择题1．（8-2中）若在编码器中有50个编码对象，则要求输出二进制代码位数为（ ）位。
A.5B.6C.10D.502.（8-1易）一个有16个输入的编码器，其输出端最少有（ ）个。
A.1 B.4 C.8 D.16 3．（8-3中）能将输入信号转变成二进制代码的电路称为（ ）。
A 、译码器 B 、编码器 C 、数据选择器 D 、数据分配器 4.（易）一个8选一数据选择器的数据输入端有（ ）个。
A.1 B.2 C.4 D.85．（8-3易）在下列逻辑电路中，不是组合逻辑电路的有（ ）。
A.译码器 B.编码器 C.全加器 D.寄存器 6．（8-3中）某译码电路需要有四种不同的输出状态,那么输入信号至少应有 A 、2个 B 、4个 C 、3个 D 、5个 7．（8-1中）组合电路的分析是指（ ）。
A 、已知逻辑图，求解逻辑表达式的过程B 、已知真值表，求解逻辑功能的过程C 、已知逻辑图，求解逻辑功能的过程D 、以上都不对8.（8-2中）8线-3线制的74LS148属于（ ）。
A ．普通编码器 B.优先编码器 C.普通译码器 D.加法器 9. （8-3中）下列是3线-8线译码器的是（ ）。
A ．74L S 138 B.74L S 148 C.74L S 161 D.74L S 183 10.（8-3中）3线-8线译码器的输入数据端有（ ）个。
A ．3 B.8 C.9. D.10 三、判断题1．（8-1易）组合逻辑电路在任何时刻的输出信号稳态值与信号输入前电路输出端原状态有关。
（ ）2.（8-1易）组合逻辑电路在任何时刻的输出信号稳态值仅由该时刻电路的输入信号组合有关。
（ ）3.（8-1易）组合逻辑电路是非记忆性逻辑电路。
（ ）4.（8-2中）若编码器有n个输入和m个输出，则输入和输出间应满足n≥2m。
（）5.（8-2易）74LS148是一个典型的优先译码器。
（）6.（8-3易）译码器为多个输入和多个输出端，每输入一组二进制代码，只有一个输出端有效。
（）7.（8-3中）译码器n个输入端最多可有2n个输出端。
（）8.（8-3易）74LS138是4线-16线译码器。
（）9.（8-4易）使用共阴接法的LED数码管时，“共”端应接高电平。
（）10.（8-4易）使用共阳接法的LED数码管时，“共”端应接高电平。
（）11.（8-4中）74LS48七段译码器/驱动器有拒伪数据能力。
（）12.（8-5中）不带低位向本位进位的加法运算器称为半加器，逻辑表达式为=⊕，其中S为本位和，A、B为被加数和加数。
（）S A B13.（8-5中）半加器带低位向本位的进位。
（）14.(8-3易)74LS138译码器有8个数据输出端口。
（）15.（8-3中）4线-10线译码器74LS42输入端代码从0000到1001这10种有效。
（）四、简答题1.（8-5中）设一位二进制半加器的被加数为A，加数为B，本位之和为S，向高位进位为C，试根据真值表1）.写出逻辑表达式2）.画出其逻辑图。
真值表：2.（8-5难）设一位二进制全加器的被加数为A i，加数为B i，本位之和为S i，向高位进位为C i，来自低位的进位为C i-1，根据真值表1）.写出逻辑表达式2）.画出其逻辑图。
真值表：A iB iC i-1C i S i0 0 0 0 00 0 1 0 10 1 0 0 10 1 1 1 01 0 0 0 11 0 1 1 01 1 0 1 01 1 1 1 13.（8-1难）分析图示逻辑电路：1）.列真值表2）.写出逻辑表达式3）.说明其逻辑功能。
=++，根据给出的4．（8-3难*）用一个74LS138译码器实现逻辑函数Y ABC ABC ABC部分逻辑图完成逻辑图的连接。
5.（8-1中）简单回答组合逻辑电路的设计步骤。
6.（8-1难）试用2输入与非门和反向器设计一个3输入（I0、I1、I2）、3输出（L0、L1、L2）的信号排队电路。
它的功能是：当输入I0为1时，无论I1和I2为1还是0，输出L0为1，L1和L2为0；当I0为0且I1为1，无论I2为1还是0，输出L1为1，其余两个输出为0；当I2为1且I0和I1均为0时，输出L2为1，其余两个输出为0。
如I0、I1、I2均为0，则L0、L1、L2也均为0。
1).列真值表2).写出逻辑表达式3）.将表达式化成与非式4）.根据与非式画出逻辑图7.（8-1难）某个车间有红、黄两个故障指示灯，用来表示3台设备的工作情况。
如一台设备出现故障，则黄灯亮；如两台设备出现故障，则红灯亮；如三态设备同时出现故障，则红灯和黄灯都亮。
试用与非门和异或门设计一个能实现此要求的逻辑电路。
1).列真值表2).写出逻辑表达式3）.根据表达式特点将其化成与非式，或者是异或式4）.根据化成的表达式画出逻辑图8.（8-1中）组合逻辑的分析方法大致有哪几步？9.（8-3难）请用3-8线译码器译码器和少量门器件实现逻辑函数()()∑=7630,,，，，m A B C F 。
五，计算题1、 （8-1易、中） 有一组合逻辑电路如图8-1（a ）所示，其输入信号A 、B 的波形如图8-1（b ）所示。
问：（1） 写出逻辑表达式并化简 （2） 列出真值表 （3） 画出输出波形（4）描述该电路的逻辑功能。
2、（8-1易、中）根据下列各逻辑表达式画出相应的逻辑图。
（1）Y1=AB+AC（2）Y2= AB AC3、（8-1难）根据下列逻辑图写出相应的逻辑表达式并化简。
4.（8-1中）输入波形如图所示，试画出下列各表达式对应的输出波形。
1）Y A B=+2）Y AB=3）Y AB AB=+5．（易，中，难）74LS247BCD七段译码/驱动器的逻辑功能表如下所示，试问：十进制数或功能输入/BI RBO输出字形LT RBI3A2A1AAaYbYcYdYeYfYgY0 1 1 0 0 0 0 1 0 0 0 0 0 0 11 1 ㄨ0 0 0 1 1 1 0 0 1 1 1 12 1 ㄨ0 0 1 0 1 0 0 1 0 0 1 03 1 ㄨ0 0 1 1 1 0 0 0 0 1 1 04 1 ㄨ0 1 0 0 1 1 0 0 1 1 0 05 1 ㄨ0 1 0 1 1 0 1 0 0 1 0 0（1） 要a--g 某一段点亮时，则相应的Ya---Yg 应输出什么电平？ （2） 在表中填写“字形”栏。
（3） 74LS247是否有拒伪码能力？（4） 正常显示时，LT 、/BI RBO 应处于什么电平？（5） 要试灯时，希望七段全亮，应如何处理LT 端？对数据输入端0A ---3A 端有什么要求？（6） 要灭零时，应如何处理RBI 端？当RBI =0时，但输入数据不为0时，七段字码显示器是否正常显示？当灭零时，/BI RBO 输出什么电平？（7） 74LS247适合与哪一类显示器配合使用（指共阳还是共阴）？。
