互通式立体交叉设置一览表
立体交叉规范
立体交叉第6.3.1条根据交通功能和匝道布置方式,立体交叉分为分离式和互通式两类。
互通式立体交叉,按照交通流线的交叉情况和道路互通的完善程度分为完全互通式、不完全互通式和环形三种。
各种立体交叉的基本形式见表6.3.1,各种图形见图6.3.1-1~图6.3.1-9。
互通式立体交叉按照机动车与非机动车是否分行,分为分行立体交叉和混行立体交叉两种。
机动车与非机动车分行立体交叉形式见图6.3.1-10与图6.3.1-11。
第6.3.2条立体交叉形式的选择应符合下列规定:一、立体交叉形式选择的原则如下:1.立体交叉的选型应根据交叉口设计小时交通量、流向、地形、地质和地下管线等具体情况的综合分析,进行技术、经济和环境效益的比较后确定。
2.立体交叉应保证主要方向交通顺畅。
对于交通量小的次要交通方向,可保留部分平面交叉或限制某些方向交通。
当交叉口转弯流量较小,附近有可供转弯车辆绕行的道路时,可采用分离式立体交叉。
3.立体交叉匝道口处机动车与非机动车的设计小时交通量较大,互相干扰造成交通阻塞影响正常运行时,可采用机动车与非机动车分行的立体交叉。
4.立体交叉设计应根据对交叉口交通流的分析,结合地形,因地制宜地布置匝道,不应单纯强调对称。
5.一条路上建造多处立体交叉时,宜采用行车方式相近的立体交叉形式,使驾驶员容易识别行车方向。
二、立体交叉基本形式的交通特点及适用条件如下:1.分离式立体交叉适用于直行交通为主且附近有可供转弯车辆使用的道路。
2.菱形立体交叉可保证主要道路直行交通畅通,在次要道路上设置平面交叉口,供转弯车辆行驶,适用于主要与次要道路相交的交叉口。
3.部分苜蓿叶形立体交叉可保证主要道路直行交通畅通,在次要道路上可采用平面交叉或限制部分转弯车辆通行,适用于主要与次要道路相交的交叉口。
4.苜蓿叶形立体交叉与喇叭形立体交叉适用于快速路与主干路交叉处。
苜蓿叶形用于十字形交叉口,喇叭形适用于T形交叉口。
5.定向式立体交叉的左转弯方向交通设有直接通行的专用匝道,行驶路线简捷、方便、安全,适用于左转弯交通为主要流向的交叉口。
立体交叉规范

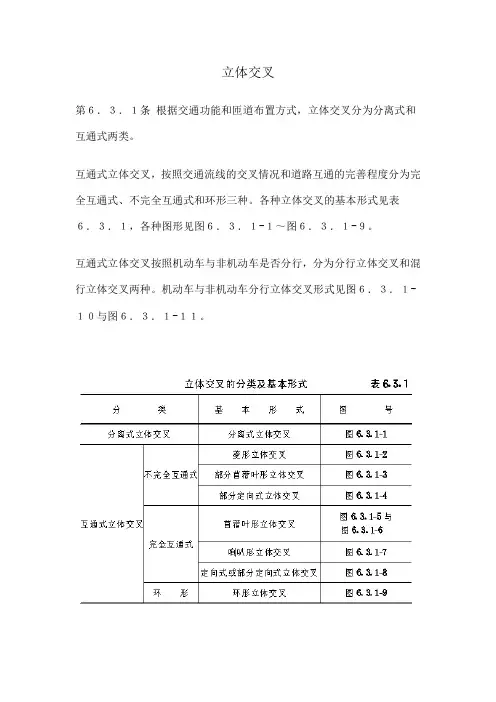

立体交叉第6.3. 1条根据交通功能和匝道布置方式,立体交叉分为分离式和互通式两类。
互通式立体交叉,按照交通流线的交叉情况和道路互通的完善程度分为完全互通式、不完全互通式和环形三种。
各种立体交叉的基本形式见表6.3.1,各种图形见图6.3.1 - 1〜图6.3.1 - 9。
互通式立体交叉按照机动车与非机动车是否分行,分为分行立体交叉和混行立体交叉两种。
机动车与非机动车分行立体交叉形式见图6.3.110与图6.3.1 - 11。
立体交叉的分类及基本形式表& 5 1图6. 3.1-1分离式立体交叉图6. 3.1-2菱形立体交叉 T图6. 3.1-4部分定向式立体交叉—>图6. 3.1-5苜蓿叶形立体交叉集散年道变速车道-机动弔交通流线图6. 3.1-9环形立体交叉(三层)U非机动车交通流线图6. 3.1-10长条苜蓿叶形分行立体交叉(三层)图6. 3,1-11环形分行立体交叉(四层)第6.3.2条立体交叉形式的选择应符合下列规定:一、立体交叉形式选择的原则如下:1.立体交叉的选型应根据交叉口设计小时交通量、流向、地形、地质和地下管线等具体情况的综合分析,进行技术、经济和环境效益的比较后确 ^定02.立体交叉应保证主要方向交通顺畅。
对于交通量小的次要交通方向,可保留部分平面交叉或限制某些方向交通。
当交叉口转弯流量较小,附近有可供转弯车辆绕行的道路时,可采用分离式立体交叉。
3.立体交叉匝道口处机动车与非机动车的设计小时交通量较大,互相干扰造成交通阻塞影响正常运行时,可采用机动车与非机动车分行的立体交叉04.立体交叉设计应根据对交叉口交通流的分析,结合地形,因地制宜地布置匝道,不应单纯强调对称。
5.一条路上建造多处立体交叉时,宜采用行车方式相近的立体交叉形式, 使驾驶员容易识别行车方向。
二、立体交叉基本形式的交通特点及适用条件如下:1.分离式立体交叉适用于直行交通为主且附近有可供转弯车辆使用的道路02.菱形立体交叉可保证主要道路直行交通畅通,在次要道路上设置平面交叉口,供转弯车辆行驶,适用于主要与次要道路相交的交叉口3•部分苜蓿叶形立体交叉可保证主要道路直行交通畅通,在次要道路上可采用平面交叉或限制部分转弯车辆通行,适用于主要与次要道路相交的交叉口。
《公路工程估算指标》(JTGT 3821—2018)交叉工程
5
9982.5
13540
4.696
5.906
19.522
28.463
0.067
0.101
96.6
411.89
117.85
121.73
109.86
533.17
0.857
0.898
0.046
0.162
0.026
-
0.245
0.417
2.463
3.189
0.529
0.909
0.013
0.046
-
-
122.97
15.5 8
364.08 1895.11 48.62 872.86 200.115 90.216 7.213 10217.51
4.96 7.869
148.98
3294.17 171.58 200.9
0.13 12643.12 15186.6 7274.68 1016.3
286
续前页
顺
序
项目
号
41 土工格栅 42 油漆 43 油毛毡 44 黏土 45 种植土 46 植物营养土 47 熟石灰 48 中(粗)砂 49 路面用机制砂 50 砂砾 51 天然砂砾 52 石渣 53 矿粉 54 石屑 55 路面用石屑 56 片石 57 大卵石 58 碎石(2cm) 59 碎石(4cm) 60 碎石(8cm) 61 碎石 62 路面用碎石(1.5cm)
平原微丘区
10.5 2
109.4 379.34 25.69 377.33 136.162 61.114 4.882 6547.67 1.093 3.67 0.013 139.46 355.57 1175.89 56.3 345.99 2353.14 0.09 1128.32 1273.67 670.48 1827.55
互通式立体交叉规划与设计
立交桥的设置应根据交通量、远 景规划及其在路网中的作用,并结合地 形、用地条件、投资等因素确定。而立 交桥的基本形式、匝道的车道数、几何 构造、收费处的车道数、平面交叉部的 设计等均不同度地取决于设计交通量。 交通量在立交设计中的应用主要体现在 以下几个方面。
目标年限
预测交通量首先要确定设计目标 年限。设计目标年限的确定取决于道路 的重要程度,规范要求以立交建成后的 10-20年作为设计目标年限,但在城市 道路中立交桥一般设置在各主干路的节 点上,故一般都采用立交桥建成后20年 为设计目标年限。
③ 选择互通式立交型式应符合转 换交通量主流向的要求;
④ 选用的互通式立交型式必须与 所在地区的特征、性质相适应,选择互 通式立交型式应充分考虑地区规划、地 形和地质条件、可能提供的用地范围、 周围建筑物和设施分布状况等条件。在 满足交通要求前提下,力求达到合理利 用地形、工程运营费用经济合理及与环 境相协调。
表2 按大型车的混入规定的交通容量折减率
大型车混入率(%) 10
20
30
40
容量折减率(%)
88.0 81.0 77.0 74.0
50 72.0
60 71.0
134 TRANSPOWORLD 2012 No.5/6 (Mar)
① 选定的类型应确保行车安全、 顺畅和舒适;
② 选型要注意远近结合、全面考 虑,要考虑远期提高的需要和可能性; 技术条件等因素确定设置位置。
P规划设计 LANNING & DESIGN
互通式立体交叉规划与设计
文 / 张继平
ቤተ መጻሕፍቲ ባይዱ
为了减少车流对高速行驶在主线上 车流的干扰和影响;保证干线网 上车流的快速转换;保证行车安全和效 益、提高道路通行能力,在公路与公路 立体交叉时设置互通式立交。
公路路线交叉路口设计规定
公路路线交叉路口设计规定8.1 互通式立体交叉8.1.1 互通式立体交叉分为枢纽互通式立体交叉和一般互通式立体交叉两类。
1. 互通式立体交叉的位置应根据公路网规划、相交公路状况、地形和地质条件、社会与环境因素等确定。
2. 互通式立体交叉的形式应根据相交公路的功能、等级、交通量及其分布、收费制式等,并综合考虑用地条件、经济与环境因素等确定。
8.1.2 高速公路与各级公路交叉必须采用立体交叉。
符合下列条件者应设置互通式立体交叉:1. 高速公路与通往市(县)级及其以上城市或其他重要政治、经济中心的主要公路相交时。
2. 高速公路与通往重要的工矿区、港口、机场、车站和游览胜地等的主要公路相交时。
3. 高速公路与连接其他重要交通源的公路相交而使该公路成为其支线时。
8.1.3 一级公路与交通量大的公路交叉应采用立体交叉。
符合下列条件者应设置互通式立体交叉:1. 一级公路与通往市(县)级及其以上城市或其他重要政治、经济中心的主要公路相交时。
2. 一级公路与通往重要的工矿区、港口、机场、车站和游览胜地等的主要公路相交时。
3. 采用平面交叉冲突交通量较大,通过渠化或信号控制仍不能满足通行能力要求时。
4. 经对投资成本、运营费用和安全性分析,设置互通式立体交叉的效益投资比和社会效益等大于设置平面交叉时。
8.1.4 相邻互通式立体交叉的间距应符合下列规定:1. 相邻互通式立体交叉的间距不应小于4km。
受地形条件或其他特殊情况限制,经论证相邻互通式立体交叉的间距需适当减小时,其上一互通式立体交叉加速车道终点至下一互通式立体交叉减速车道起点之间的距离不得小于1000m,且应设置完善、醒目的标志、标线和视线诱导标等交通安全设施。
相邻互通式立体交叉的间距小于上述规定的1000m最小值,且经论证必需设置时,应将两互通式立体交叉合并设置为复合式互通式立体交叉。
2. 相邻互通式立体交叉的最大间距不宜超过30km。
在人烟稀少地区,其间距可适当加大,但应在适当位置设置“U型转弯”设施。
第5章 道路交叉口-立体交叉口
36
计算行车速度
直行车道
完全互通式立交与路段相同 部分互通式立交为0.5-0.7V段
匝道
平面线形多为弯道且为坡道 一般为0.5-0.7V直
环形立交
一般为25-35kv/h
第五章 道路交叉口-立体交叉
南京大学 • 主讲:刘贤腾
37
车道数与平衡原则
分叉点和汇合点处的车道数应保 持平衡 分叉点和汇合点处的车道数还应 保持基本车道数
第五章 道路交叉口-立体交叉
南京大学 • 主讲:刘贤腾
10
二级:一般互通立交
主要指机非分行(部分)互通式立交 它主要用于城市主干路之间的交叉, 运行特征上容许转向车流减速交织行 驶,当相交道路个别方向转向车流量 少,可以限制转向时形成的部分互通 式立交以及准许少量非机动车与机动 车混行的互通式立交 多用于交通量稍小些的城市主干路间 的交叉及快速路或次干路之间的交叉 其运行特征是匝道转向车流车速较前 者低一些,对次要些的主干路或次干 路容许少量非机动车干扰 如扁平苜蓿叶式三层式立交
第五章 道路交叉口-立体交叉
南京大学 • 主讲:刘贤腾
35
匝道设计原则
出入主线的方式宜右进右出 不提倡出入口左进左出
左侧车道一般为超车车道(高速) 货车车道一般在右侧车道,进出左侧出入口时 需横穿几条车道 左侧出入口显得怪异
出口先于入口 单入口
第五章 道路交叉口-立体交叉
南京大学 • 主讲:刘贤腾
第五章 道路交叉口-立体交叉
南京大学 • 主讲:刘贤腾
24
环形立体交叉
环形立交是由环形平 面交叉发展演变而 成,是一种交织型立 体交叉。 二层式 三层式 四层式
第五章 道路交叉口-立体交叉
G109-3 互通式立体交叉设计指导手册-2014
3.1 建设条件调查
用 调查并收集互通式立交设计范围的用地规划等资料,调查立交范围内的地形、
地物及建筑物等情况,收集互通范围的勘察资料。
使
3.2 交通量分析
部
院内 收集并分析互通式立交各转弯及直行交通量、交通组成及特点。
3.3 相关道路调查
计
设 1、调查被交路的功能、等级、起讫方向、路基断面、路面结构、排水、防护
11、互通式立交的设计应注意对环境的保护。
(1)设计时应贯彻保护优先,预防为主,防治结合的环境保护方针,坚持最
大限度保护,最小程度破坏,最大限度恢复的原则。
(2)互通式立交匝道布置应尽量避开生态价值损失比较大的区域,如林带、
水体等,最大限度尊重原始地形、地貌,避免大填大挖,以利于水土保持。
(3)设计时应采取相应的生态保护措施,有效预防和控制生态破坏。
6.6 匝道与被交叉公路的平面交叉设计 ................................... 41
互通式立交设计指导手册(V1.0 版)
1总则
内部资料,注意保存
1.1 为指导、规范和统一互通式立体交叉设计,特制定本指导手册。
1.2 本指导手册适用于高速公路及国省干线公路互通式立交专业的设计,是
院 之间应相互协调,并应综合考虑远期规划和分期修建的需要等。
3、适应性原则
计
互通式立交型式应与预测分析的转换交通量相适应。
设 4、经济性原则 划 互通立交匝道布置应充分分析地形、地物、地质等条件,在满足功能的前提 规 下严格控制用地规模和工程造价,尽可能以较小的工程规模达到较高的服务水平。 通 5、综合性原则
江 产权单位等信息。
限 3.5 其它
仅收集项目的审查意见和批复意见,明确互通立交的布局,收集项目的防洪评
互通式立体交叉说明
二、设计标准2.1公路等级:双向四车道高速公路,路基宽度26m;2.2设计速度:100 km/h。
2.3设计荷载:公路-I级。
2.4地震:本标段地震动加速度峰值0.05g,抗震设防烈度为6度。
2.5桥下净空:项目区内目前没有通航河流,基本无水路运输量。
2.6设计洪水频率:1/100。
2.7通道的长度,满足路基宽度的设计要求。
三、互通式立交和服务设施本标段共设置互通立交1处,为车村互通式立交;天桥1座。
3.1铁门枢纽互通式立交(1)设置位置及地形状况根据现场地形条件,结合遂平县规划及政府意见,车村互通式立交布设于车村镇东侧约6公里处,距离东侧木扎岭景区约6公里。
连接道路为北侧的国道G311,与本项目进行交通转。
车村镇位于伏牛山腹地,洛阳市嵩县南部,地域辽阔,旅游资源十分丰富,既有众多的的奇山秀水、原始生态等自然风光,又有不少古迹、寺庙、革命纪念地等人文景观。
互通的设置为车村镇及周边的经济发展提供了必要的交通环境基础。
本互通采用混合苜蓿叶互通式立交,主线上跨连霍高速。
匝道设计时速采用60/40公里/小时,双车道匝道路基宽10.5米,单车道匝道路基宽9.0米。
(2)主要技术指标①主线:平面设计:立交范围为K0-850~K2+150,总长3000米,最小平曲线半径R=1070米。
纵面设计:立交区最大纵坡为-2.100%,最小竖曲线半径:凸形竖曲线半径R=10000米。
横断面设计:本互通式立交区主线路基宽26米,双向四车道,行车道宽度为3.75米;中间带宽4.5米(中央分隔带宽2.0米,路缘带宽2×0.75米);硬路肩3米(含路缘带0.5米);土路肩宽0.75米。
横坡设计:主线最大横坡为4%,土路肩采用4%的横坡。
变速车道:单出口减速车道按直接式设置,长度不小于125米,渐变段长度不小于90米;单入口加速车道按平行式设置,长度不小于200米;渐变段长度不小于80米。
双出口减速车道按直接式设置,长度不小于190米,辅助车道长度不小于300米,渐变段长度不小于80米;双入口加速车道按直接式设置,长度不小于350米;辅助车道长度不小于350米;渐变段长度不小于160米。
鹤大高速小沟岭至抚松段互通立交设计
鹤大高速小沟岭至抚松段互通立交设计摘要:本文针对鹤大高速小沟岭至抚松段的互通立交设计,结合可研报告、服务水平、转向交通量等一系列因素,分析阐述了互通设计中需要注意的问题。
关键词:互通式立体交叉;匝道;变速车道;收费岛前言鹤大高速公路(G11)为《国家高速公路网规划》中的一纵,同时也是《吉林省高速公路网规划》中的“五纵、五横、三环、四联络”中的一纵,小沟岭至抚松段高速公路为鹤大高速吉林省境内一段,该段路线起于吉林省与黑龙江省交界的小沟岭,与鹤大高速黑龙江省宁安至复兴段相接,路线经雁鸣湖镇、官地镇、敦化市、红石乡、贤儒镇、江源镇、大蒲柴河镇、沿江乡、砬子河、北岗镇、万良镇、抚松县,与正在建设的鹤大高速与营松高速共用段在榆树川相接,路线全长232.264km。
该段路线较长,经过城市乡镇比较多,需要设置一些互通立交满足高速公路的使用要求。
本文对鹤大高速小沟岭至抚松段互通立交的设计进行了详细分析和阐述。
1、互通式立交设计原则1、根据沿线立交的布置情况,结合路网现状和远期规划,合理确定互通立交型式,满足交通流需求,统一考虑区间的交通组织与转换。
适应当地经济发展规划、城镇规划、交通条件及自然条件,同时考虑一定的超前性,使本项工程的交通功能完善,投资和运营效益高,并成为当地干线路网中的一个有机部分。
2、满足使用功能的同时,注重互通立交造型,线型尽量流畅,注重平、纵面方案设计,使之线型流畅、简捷,造型美观、大方。
对于枢纽互通布局时考虑其型式、布局的美观性,尽量避免匝道间的过多缠绕,以使交通路线清晰。
3、互通的布置应尽量避免对地方道路的干扰和改建,合理选择互通式立交被交叉道路交叉方式,减少拆迁和占地,特别是避免占用已规划的各种用地。
4、充分研究周围环境特点,减少工程对自然环境的影响,着重做好立交区的景观与绿化工程设计以及排水系统设计。
包括通过放缓路基边坡、地形整治等措施,打造形成人工湿地景观,并通过自然散植等绿化,使互通区景观效果更贴近自然。
立体交叉
14 立体交叉14.0.1公路与公路立体交叉可分为分离式立体交叉和互通式立体交叉。
1 高速公路与其他公路相交,必须设置立体交叉。
2 一级公路与交通量大的其他公路交叉,宜设置立体交叉。
3 二、三级公路间的交叉,在交通条件需要或有条件的地点,可采用立体交叉。
14.1分离式立体交叉14.1.1 一般规定分离式立体交叉的设置应根据公路网规划、相交公路的功能、等级、交通量、地形和地质条件、经济与环境因素等综合确定。
1 下列交叉应设置分离式立体交叉:1)高速公路与其他各级公路交叉,除因交通转换而设置互通式立体交叉外,均必须设置分离式立体交叉;2)具干线功能的一级公路与其他各级公路的交叉,除因交通转换需要而设互通式立体交叉外,应采用分离式立体交叉;3)二、三、四级公路相互交叉,直行交通量很大或地形条件适宜,且不考虑交通转换时,可设置分离式立体交叉。
2 主要公路的平、纵面线形应保持直捷、顺适。
两相交公路不得因增设分离式立体交叉而使平、纵面线形过于弯曲、起伏。
3 两相交公路应以正交或接近正交为宜,且交叉附近平面线形宜为直线或不设超高的大半径曲线。
4 高速公路、一级公路与二、三、四级公路相交采用分离式立交时:1)应充分利用被交公路的线形和线位。
当交叉角过小或原线形技术指标过低时,应采用改线方案;2)被交公路的等级、路基宽度、桥梁净宽、净高及车辆荷载等级等技术指标,应按被交公路现状或已批准的规划公路等级设计。
5 分离式立体交叉跨线桥的桥面雨水应通过管道引至桥下公路的排水沟,不得散排于桥下公路路面。
跨线桥桥下公路的排水宜采用自流排水。
6 跨线桥桥下净空及布孔除应符合公路建筑限界规定外,还应满足桥下公路的视距和对前方信息识别的要求。
7 跨线桥的桥型设计应注重美学要求,简洁、明快、轻巧,跨径配置应和谐、悦目,与周围环境相协调。
8 分离式立体交叉远期计划改为互通式立体交叉时,应按分期修建原则设计并预留布设匝道的工程条件。
14.1.2 分离式立体交叉的净空要求如下:1 满足《公路工程技术标准》(JTG B01-2003)对各级公路建筑限界的要求,如图14.1.2-1所示。
11 公路与公路立体交叉(送审稿)
11 公路与公路立体交叉11.1 一般规定11.1.1 公路与公路立体交叉分为互通式立体交叉和分离式立体交叉两大类型。
1 高速公路与其它公路相交,必须采用立体交叉。
2 一级公路同交通量大的其它公路交叉,宜采用立体交叉。
3 二、三级公路间的交叉,在交通条件需要或有条件的地点,可采用立体交叉。
11.1.2 下列交叉应设置互通式立体交叉:1 高速公路间及其同一级公路相交处。
2 高速公路、一级公路同通往县级以上城市、重要的政治或经济中心的主要公路相交处。
3 高速公路、一级公路同通往重要工矿区、港口、机场、车站和游览胜地等的主要公路相交处。
4 高速公路同通往重要交通源的公路相交而使该公路成为其支线时。
5 两条一级公路相交处。
6 一级公路上,当平面交叉的通行能力不能满足需要或出现频繁的交通事故时。
7 由于地形或场地条件等原因而使设置互通式立体交叉的综合效益大于平面交叉时。
11.1.3 互通式立体交叉的功能分类1 互通式立体交叉分为枢纽互通式立体交叉和一般互通式立体交叉两类。
2 高速公路间的互通式立体交叉为枢纽互通式立体交叉,其上的转弯运行应为自由流,匝道上不得设置收费站,匝道端部不得出现穿越冲突。
3 高速公路、一级公路与其它公路相交或其它公路之间的互通式立体交叉为一般互通式立体交叉。
这种交叉中允许在匝道上设置收费站,除高速公路上的出入口以外允许有平面交叉。
当一级公路为主要公路时,除非在交通量不大(通行能力有富裕)和允许其中极小一个左转弯出现穿越冲突的情况之外,在一级公路上也不应有平面交叉。
11.1.4 互通式立体交叉的间距1 高速公路上互通式立体交叉的间距规定如下:1) 大城市、主要产业区附近宜为5~10km;其它地区为15~25km。
2) 为避免交织运行影响车流平稳,相邻互通式立体交叉的间距,不应小于4km。
当路网结构或其它条件受限制时,经论证相邻互通式立体交叉的间距可适当减小,但加速车道渐变段终点至下一个立交的减速车道渐变段起点间的距离不得小于1000m,如图11.1.4所示。
【高速公路】第九章 高速公路立体交叉设计
一般立体交叉的设置条件
(1)根据相交道路的类别和等级
高速公路与高速公路、铁路、各类道 路交叉; 一级公路与其他公路交叉; 城市快速路与快速路、铁路交叉; 快速路与主干路交叉 大城市机场路与一般路相交。
(2)根据交通量的需要
我国《城市道路设计规范》规定:主干 路和主干路相交的路口,当进入路口的现况 交通量超过4000~6000(辆/h)(当量小客 车),相交道路为四车道以上,且对平面交 叉口采取改善措施、调整交通组织均难收效 时,可设置立体交叉。
司机判别交通标志的时间 相邻的立体交叉之间应保证足够的距离,使司机预先 看到交通标志。德国规定为600m • 在城市中,主要根据车辆行驶速度与司机的反应 时间等因素来定; • 对高速公路,除主要根据交通使用及交通经济的 观点外,尚要考虑交通技术条件,增加路口的通 行能力,减少路口对干线的交通阻塞影响等因素。 我国规范规定: 我国《公路路线设计规范》规定,互通式立交最小间 距不小于4km,最大间距不大于30km
上跨式立交
下穿式立交
三、立交的分类及其特点
(2)按交通功能分类 分离式立交 ——将主线与相交道路分离,无匝道联系,不能组织转向交通。 互通式立交 完全互通式立交 ——满足全部转向交通要求,各方面车流间无任何冲突点的立交。 苜蓿叶形立交 喇叭形立交 定向式、部分定向式立交 部分互通式立交 ——仅能满足部分转向交通或者某些转向交通之间有冲突点的立交。 菱形立交 部分苜蓿叶立交 部分定向式立交 环形立交 ——从平面环形交叉口发展而来的,全部转向交通放在单独一层, 以环岛形式组织交通。
高速公路各项设计要求均很高,因此,通常要求在立 交范围内,高速公路主线平纵线形尽可能不变或少变。
三、立交的分类及其特点
道路立体交叉设计
(4) 大城市机场与一般道路相交时,可采用立体 交叉。
2 根据交通量的需要
我国《城市道路设计规范》规定:主干路与主干
2021/2/23
3
1 跨线构造物
是指立交实现车流空间分离的主体构造物,包 括设于地面以上的跨线桥和设于地面以下的地道。
2 能满足交织路段长度的要求
交织路段是指前一个立交匝道的合流点到后一个 立交匝道的分流点之间的距离。相邻立交之间要有足 够的交织路段,以便在相邻立交出人口之间设置足够 的加减速车道。
2021/2/23
26
3 满足标志和信号布置的需要 在相邻立交之间的路段,要设置一系列标志和信
号,以便连续不断地告诉驾驶员下一立交出口的到 来及去向。
2 选定的立交形式应与所在地的自然环境条件相适应, 要充分考虑区域规划、地形地质条件、可能提供的用 地范围、周围建筑物及设施分布现状等。在满足交通 要求前提下综合分析研究,力求合理利用地形,与周 围环境相协调;力求造型美观,结构新颖合理。
2021/2/23
24
3 相交道路的交通量 公路上未作具体规定;城市道 路规定:当进入进出口的交通量达4000~6000辆/小时 (小汽车),相交道路为四车道以上,且对平面进出 口采取改善措施和调整交通组织均难以奏效时,可采 用立交。
4 地形条件 当交叉所在地的地形条件适宜修建立交 时可采用,如高填方路段与其它道路交叉处、较高的 桥头引道与滨河路交叉处等。
a)
其中 a)为三路环形立交 b)为四路环形立交 c)为多路环形立交
2021/2/23
b)
c)
图 9-10 环 形 立 交
20
环形立交适用于主要道路与一般道路交叉,以 用于5条以上道路相交为宜。这种立交能保证主线直 通,交通组织方便,无冲突点,占地较少。但次要道 路的通行能力受到环道交织能力的限制,车速受到中 心岛直径的影响,构造物较多,左转车辆绕行距离长。
公路互通式立体交叉的选型与设计
三、立交常用型式及使用条件
8、环形立交
• 环形立交:分两层式和三层式两种,它们的特点是用地较
省,但承担的转弯交通量有限。因此只适用于转弯交通量较 小的交叉。规模较大的平面环形交叉扩容改建时,可采用两 层式环形立交。
两层
三层
三、立交常用型式及使用条件
8、环形立交 环形立交常用于城市主要道路与一般道路交叉,可以用于5条 以上道路的相交。这种立交能保证主线直通,交通组织方便,无 冲突点,占地较少。但次要道路的通行能力受到环道交织能力的 限制,车速受到中心岛直径的影响,构造物较多,左转车辆绕行 距离长。当采用环形立交时,必须根据相交道路的性质进行比较 研究,看环道的最大通行能力和所采用的中心岛尺寸能否满足远
路线交叉
公路与公路交叉 分离式立体交叉 立体交叉
公路与管线交叉
互通式立体交叉
一、互通式立交简介
1、路线交叉的分类
公路与公路交叉设计时,应采取措施尽可能消除冲突点或减 少改善冲突点。 (1)实行交通管制 在交叉口设置交通信号灯或由交通警察指挥, 使发生冲突的车流从通行时间上错开。 (2)采用渠化交通 在交叉口内合理布置交通岛、交通标志和标线, 或增设车道等,引导各方向车流沿固定路径行驶,以减少车辆之 间的相互干扰,改善冲突点和分合流点的位置及角度。
三、立交常用型式及使用条件
4、子叶式立交
特点:匝道对称,形成叶 状,造型优美,且工程较小。 缺点:有两个内环匝道, 且半径较小,左转弯车辆需
旋转270度,绕行较长;有
一交织段,且靠近主线,于 行车不利。
三、立交常用型式及使用条件
5、菱形立交
特点:结构简单,只有一座跨线桥,占地较少,工
程费用省;左转弯匝道直捷,车辆绕行路程短。 缺点:有两个平交口。
略论互通式立体交叉设计
略论互通式立体交叉设计一、互通式立体交叉型式及特点影响互通型式的因素很多,主要有出入交通量、交通流向、被交路等级、匝道行车速度、收费型式、互通立交的场地条件等。
1.互通型式的种类较多常用的有菱形、喇叭形、环形、苜蓿叶形和半苜蓿叶形、涡轮形和定型等几种基本形式,必要时可将上述中的某些形式进行组合而成复杂型互通。
2、常用的型式及其特点2.1双喇叭形其收费站仅为一处,便于管理,但是在造价上来看成本比较高,某些方向的车流需绕行。
适用于两条高等级公路的交叉,而只有一条公路收费或两条公路均收费但收费方式不同的情况。
2.2单喇叭形它具有对收费道路仅设一处收费站,平交口也仅有一处,左转匝道在次要道路上的特点。
较适用于封闭式收费方式,被交路为二级公路以下,交通流集中于某一象限的情况。
由于这种形式在高速公路修建初期造价较省,能满足一段时期的需要,当地方路等级提高后,单喇叭互通可以较方便地通过二期修建析成为双喇叭互通。
因此,喇叭形特别是单喇叭形互通是收费公路中的首选型式。
2.3半苜蓿叶形其特点是主要道路的直行畅通,被交路设两处平交,比喇叭形互通多一处收费站。
适用于封闭式收费及被交公路为二级以下的情况。
相比单喇叭形互通而言,由于半苜蓿叶形互通有两个平交口,它可将一个平交口的交叉和冲突情况进行分散。
因此,当平交口转弯交通量较大,采用单喇叭互通,平交口卻成为影响互通功能正常发挥的障碍时,可采用半苜蓿叶形。
通过选择合适的平交位置,使平交中的冲突大大减少,从而提高该互通的使用效率。
二、互通设计注意要点互通式立交的设计是在方案设计基础上针对地形、地物、交通量及技术规范等要求对互通式立交匝道布局的进一步深化,是互通式立交设计的参数化和指标化。
1.平面设计互通式立交平面线形设计,要根据互通式立交的重要性、地形、用地条件等因素确定,保证车辆能连续运行。
互通式立交平面线形的要素主要有直线、缓和曲线和圆曲线。
匝道及其端部在圆曲率变化较大处应采用缓和曲线,一般缓和曲线采用回旋线。
互通式立体交叉课件
•互通式立体交叉•根据交叉处车流轨迹线的交错方式和几何形状来分类:•一、部分互通(菱形、部分苜蓿叶形)•二、完全互通(喇叭形、苜蓿叶形、叶形、Y形、X形)•三、环形•••一、部分互通•指在立体交叉中,只在主要道路方向采用立体交叉,其他方向保留平面交叉。
•用部分匝道连通上下道路。
•至少有一个平面冲突点的交叉•适用于:个别方向的交通量很小或分期修建时,高速道路与次要道路相交或用地和地形等受限制时•(1)菱形立交•保证干道的直行交通不受干扰•特点:占地少,投资低•适用:主、次道路相交的交叉口•(2)部分苜蓿叶形立交•二、完全互通•一种相交道路的车流轨迹全部在空间分离的交叉。
•匝道数与转弯方向数相等,各转向都有专用匝道。
•适用于:高速道路之间与高速道路之间与其他高等级道路相交。
•每个方向都采用立体交叉。
•(1)喇叭形以喇叭形匝道连接的三岔道互通式立交,即是喇叭形立交。
•特点:形式简单、结构物少、行车安全;占地较大•适用:某一方向左转车量较多的情况•喇叭形立交用在T形或Y形交叉口,结构简单,行车安全方便。
但占地较大,喇叭口应设在左转弯车辆较多的道路一侧,以利主流方向行车。
••(2)苜蓿叶形•最古老的形式,适用于高速间立交和城市外环•优点:结构物少,形式美观,•缺点:左转绕行距离长,占地也较大•(3)叶形•是用两个小环道来实现车辆左转的T形立交•优点:全互通式,造型美观,只需要一座构造物,造价较低;•缺点:绕行路线长,行车不如喇叭式方便,正线存在交织;•适用:远期规划为四路苜蓿叶形立交前期工程•(4)Y形•(5)X形•优点:各方向都有专用匝道,自由流畅,转向明确,无冲突点瓦哦制,通行能力达适应车速高。
•缺点:占地面积大,层多桥长,造价高,不适于市区•三、环形立交•环形立体交叉系由环形平面交叉发展演变而成的,是一种交织形立体交叉。
并可分为二层式、三层式和四层式环形立体交叉。
