手机组装常见工艺问题的分析

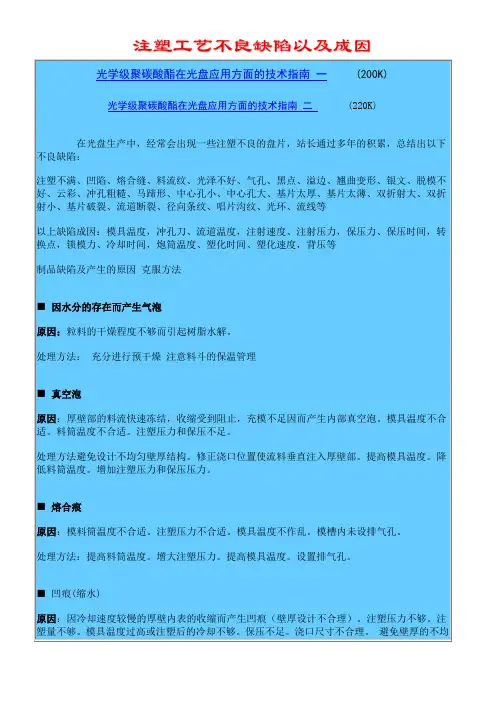

手机壳件注塑工艺不良缺陷以及成因
原因：料筒温度不合适。流料的停留时间过长。注塑速度不合适。浇口尺寸不合理。粒料的干燥度不够。注塑压力不合适。
处理方法：降低料筒温度。消除存料现象。降低注塑速度。放大浇口尺寸。按规定条件进行预干燥。降低压时间不合适。模具温度不合理。浇口尺寸不合理。
注塑不满凹陷熔合缝料流纹光泽不好气孔黑点溢边翘曲变形银文脱模不好云彩冲孔粗糙马蹄形中心孔小中心孔大基片太厚基片太薄双折射大双折射小基片破裂流道断裂径向条纹唱片沟纹光环流线等以上缺陷成因
注塑工艺不良缺陷以及成因
光学级聚碳酸酯在光盘应用方面的技术指南 一(200K)
光学级聚碳酸酯在光盘应用方面的技术指南 二(220K)
处理方法：注意干燥机及料斗的管理。选择各种合适的条件。消除壁厚不均的结构消除尖锐转角，修正浇口位置。降低料筒温度。清扫料斗、料筒。
处理方法：提高注塑速度。缩短保压时间，使充模后不再有熔料注入。提高模具温度。放大浇口尺寸。
■ 漩纹及波流痕
原因：模具温度不合适。注塑压力不合适。浇口尺寸不合理。
处理方法：提高模具温度。降低注塑压力。扩大浇口尺寸。
■ 顶出故障（脱模故障）
原因：模芯或模槽的斜度不够。循环时间不合适。料筒温度不合适。顶杆的位置或数量不合理。模芯与成品间形成了真空状态。模具温度不合适。注塑压力过高，充模料量过大。
处理方法避免设计不均匀壁厚结构。修正浇口位置使流料垂直注入厚壁部。提高模具温度。降低料筒温度。增加注塑压力和保压压力。
■熔合痕
原因：模料筒温度不合适。注塑压力不合适。模具温度不作乱。模槽内未设排气孔。
处理方法：提高料筒温度。增大注塑压力。提高模具温度。设置排气孔。
■ 凹痕(缩水)
原因：因冷却速度较慢的厚壁内表的收缩而产生凹痕（壁厚设计不合理）。注塑压力不够。注塑量不够。模具温度过高或注塑后的冷却不够。保压不足。浇口尺寸不合理。 避免壁厚的不均匀。
组装工艺及常见异常原因与措施
• 措施
03
定期对设备进行维护和保养，确保设备处于良好状态；加强员
工操作培训，提高员工的操作技能和设备维护意识。
常见异常案例分析
案例三
产品质量不达标
• 原因
组装过程中的工艺参数不合理、质检环节失控等。
• 措施
优化组装工艺参数，确保产品质量稳定；加强对质检环节的管理，采用先进的质检设备和 方法，确保产品100%合格。
稳定性。
维护不到位
设备维护不及时或不规范，可能导 致设备在组装过程中出现故障。
设备不匹配
使用不合适的设备进行组装，可能 无法达到预期的组装效果。
物料问题
物料质量问题
物料本身存在缺陷，如裂纹、变 形等，影响组装效果。
物料不匹配
使用的物料与设计要求不符，可 能导致组装异常。
物料存储不当
物料在存储过程中受潮、受损等 ，影响物料的性能和可靠性。
定期维护
制定设备维护计划，定期对组装设备进行检查、保养，确保设备 处于良好运行状态。
更新升级
及时关注新技术、新设备的发展，对组装设备进行更新升级，提高 组装效率和质量。
故障排查
设备出现故障时，应迅速组织专业人员进行排查和修复，减少故障 对组装线的影响。
物料质量控制和管理
严格筛选供应商
选择具有良好信誉和稳定质量 的供应商，确保物料来源可靠
组装工艺及常见异常 原因与措施
汇报人： 日期:
目 录
• 组装工艺概述 • 常见的组装异常原因 • 解决组装异常的措施 • 案例分析和预防措施
CHAPTER 01
组装工艺概述
组装工艺定义和流程
定义
组装工艺是指将多个零部件按照 规定的技术要求组装在一起，形 成一个完整产品的过程。

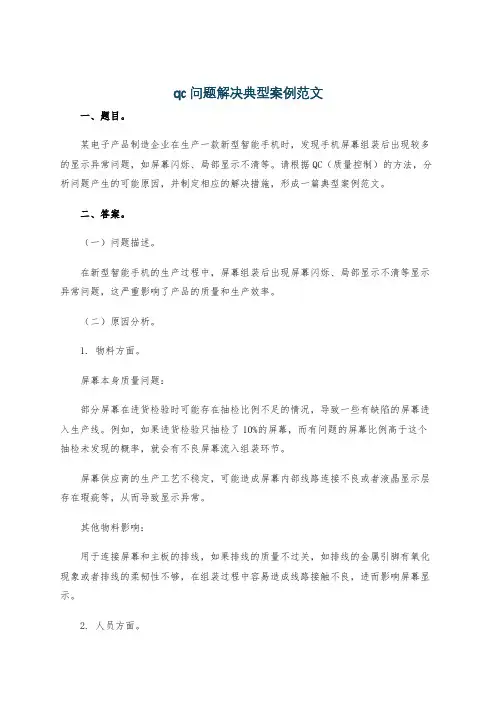

qc问题解决典型案例范文
qc问题解决典型案例范文一、题目。
某电子产品制造企业在生产一款新型智能手机时，发现手机屏幕组装后出现较多的显示异常问题，如屏幕闪烁、局部显示不清等。
请根据QC（质量控制）的方法，分析问题产生的可能原因，并制定相应的解决措施，形成一篇典型案例范文。
二、答案。
（一）问题描述。
在新型智能手机的生产过程中，屏幕组装后出现屏幕闪烁、局部显示不清等显示异常问题，这严重影响了产品的质量和生产效率。
（二）原因分析。
1. 物料方面。
屏幕本身质量问题：部分屏幕在进货检验时可能存在抽检比例不足的情况，导致一些有缺陷的屏幕进入生产线。
例如，如果进货检验只抽检了10%的屏幕，而有问题的屏幕比例高于这个抽检未发现的概率，就会有不良屏幕流入组装环节。
屏幕供应商的生产工艺不稳定，可能造成屏幕内部线路连接不良或者液晶显示层存在瑕疵等，从而导致显示异常。
其他物料影响：用于连接屏幕和主板的排线，如果排线的质量不过关，如排线的金属引脚有氧化现象或者排线的柔韧性不够，在组装过程中容易造成线路接触不良，进而影响屏幕显示。
2. 人员方面。
组装操作不规范：员工在组装屏幕时，可能没有按照标准的操作流程进行操作。
例如，在安装屏幕时没有对正位置，导致屏幕与主板之间的连接出现偏差，影响信号传输，从而出现显示异常。
员工在操作过程中可能对屏幕施加了过大的压力，损坏了屏幕内部的结构，如压坏了液晶显示层或者导致线路断裂。
培训不足：新员工没有经过充分的培训就上岗操作，对屏幕组装的技术要求和注意事项不熟悉，增加了操作失误的可能性。
3. 设备方面。
组装设备故障：用于屏幕组装的自动化设备，如屏幕贴合机，如果设备的贴合压力、温度等参数设置不准确，会导致屏幕贴合不良，出现局部显示不清的情况。
设备长时间运行没有进行有效的维护和保养，设备的精度下降，例如，设备的定位装置出现偏差，会影响屏幕的准确安装。
4. 环境方面。
静电影响：在屏幕组装车间，如果没有良好的静电防护措施，静电可能会对屏幕内部的电子元件造成损害。
手机制造行业中产品质量问题的改进方案
手机制造行业中产品质量问题的改进方案一、引言手机制造行业是现代科技发展的重要领域之一。
然而，近年来，随着市场竞争的加剧以及用户需求的提高，手机制造商面临着越来越多的产品质量问题。
在这样的背景下，本文将探讨手机制造行业中产品质量问题的改进方案。
二、产品设计与研发阶段的改进方案1. 提高设计团队素质：建立一个专业化的设计团队，包括工业设计师、电子工程师和材料科学家等多领域人才。
这样可以确保产品在设计阶段就能考虑到产品可靠性和耐用性等关键指标。
2. 强化研发过程管理：引入先进的项目管理方法和工具，对研发流程进行全面优化并设立明确的里程碑和评审机制。
同时，建立跨部门协作机制，确保信息流通畅、快速响应用户需求。
3. 加强原材料采购监控：建立供应链管理体系，严格筛选供应商，并设立质量监控体系来确保所采购原材料符合规定标准，并通过常态化抽检和评估来监控原材料的质量。
三、生产制造过程中的改进方案1. 提高生产线自动化程度：采用先进的机器人技术，提高生产线效率和准确性，降低人为操作过程引入的错误。
此外，应适时引入智能制造技术，实现生产工艺全面数字化、柔性化管理。
2. 完善质量控制体系：建立完善的生产质量控制流程，包括原材料检测、半成品抽检以及最终产品出厂前全面检测等多个环节。
同时，通过合理的员工培训和绩效考核机制来保证每个环节都严格按照标准操作。
3. 引入可追溯性技术：使用标识码等技术手段对每一台手机进行唯一标识，并记录其整个生产过程中关键环节数据。
这样可以使得问题产品可以追溯到具体批次和环节，并及时采取纠正措施。
四、售后服务与反馈改进方案1. 建立完善的售后服务网络：加强与代理商和零售商之间的合作关系，在全国范围内建立完善的售后服务网络，确保用户能够方便快捷地享受到优质的售后服务。
2. 设立产品质量反馈机制：通过用户调查、社交媒体监控等手段，及时收集和分析用户对产品质量的反馈。
并将这些反馈信息作为改进的重要依据，持续优化产品设计和生产过程。
工艺流程的质量问题分析与质量解决方案
工艺流程的质量问题分析与质量解决方案工艺流程是指在生产过程中，按照一定的方法和程序进行物料加工、组装或处理的一系列操作。
工艺流程的质量问题是生产过程中常见的挑战，如果不加以解决，将对产品质量和生产效率产生不利影响。
本文将分析工艺流程中常见的质量问题，并提出相应的质量解决方案。
一、材料选择与采购在工艺流程中，材料的选择和采购是关键的一环。
常见的质量问题包括材料质量不过关、供应商未能按时提供材料等。
为解决这些问题，可以采取以下方案：1.建立合作稳定的供应链。
与可靠的供应商建立长期合作关系，确定稳定的供应渠道，减少供应风险。
2.严格把控供应商质量。
制定合理的供应商评估标准，定期对供应商进行质量评估，并与供应商建立质量监控机制。
3.开展材料测试与筛选。
对于关键材料，进行严格的检测和筛选，确保符合产品要求的质量标准。
二、工艺操作与控制工艺操作与控制是确保产品质量的重要环节。
常见的问题包括工艺操作不规范、工艺参数调整不当等。
以下是解决这些问题的方案：1.制定操作规程。
建立规范的操作流程和标准操作规范，确保操作人员按照规程进行操作，减少人为错误。
2.培训与技能提升。
加强员工的培训和技能提升，提高他们的操作水平和专业能力，减少操作失误。
3.加强工艺参数监控。
建立实时监测系统，对关键工艺参数进行监控和记录，及时发现异常情况并采取措施。
三、设备维护与保养设备的维护和保养是确保工艺流程正常运行的关键环节。
常见的问题包括设备故障、设备运转不稳定等。
以下是相关解决方案：1.制定设备维护计划。
建立科学合理的设备维护计划，定期进行设备检查、保养和维修，确保设备处于最佳状态。
2.加强设备操作培训。
提供设备操作培训，使操作人员掌握设备的正确使用方法，减少设备故障。
3.引入故障预警系统。
安装故障预警系统，对设备进行实时监测，及时发现问题并进行维修。
四、质量管理与反馈质量管理与反馈是持续改进的关键环节。
以下是相关解决方案：1.建立质量管理体系。
手机壳件注塑工艺不良缺陷以及成因
■ 成型品的脆化
原因：干燥度不够。模具温度过低，注塑压力及保压压力过高。壁厚不均、脱模不良所引起的内部应力。缺口效应。过热降解。杂质的混入。
处理方法：注意干燥机及料斗的管理。选择各种合适的条件。消除壁厚不均的结构消除尖锐转角，修正浇口位置。降低料筒温度。清扫料斗、料筒。
处理方法：提高注塑压力。增大注塑量。如模具温度合理则需加长冷却时间。处长保压时间。放大浇口尺寸，特别是其厚度。
■ 糊斑（全部或部分变色）
原因：料筒温度设定不合理。料筒内发生局部存料现象。树脂侵入料筒和注口的结合缝内（长期存料）。装有倒流阀或倒流环。因干燥不够而引起的水解。注塑机容量过大。
处理。按规定条件进行预干燥。选择适当容量的注塑机。
处理方法避免设计不均匀壁厚结构。修正浇口位置使流料垂直注入厚壁部。提高模具温度。降低料筒温度。增加注塑压力和保压压力。
■熔合痕
原因：模料筒温度不合适。注塑压力不合适。模具温度不作乱。模槽内未设排气孔。
处理方法：提高料筒温度。增大注塑压力。提高模具温度。设置排气孔。
■ 凹痕(缩水)
原因：因冷却速度较慢的厚壁内表的收缩而产生凹痕（壁厚设计不合理）。注塑压力不够。注塑量不够。模具温度过高或注塑后的冷却不够。保压不足。浇口尺寸不合理。 避免壁厚的不均匀。
■ 银纹
原因：料筒温度不合适。流料的停留时间过长。注塑速度不合适。浇口尺寸不合理。粒料的干燥度不够。注塑压力不合适。
处理方法：降低料筒温度。消除存料现象。降低注塑速度。放大浇口尺寸。按规定条件进行预干燥。降低注塑压力。
电子组装工艺可靠性技术及案例分析
主要内容
¾ 电子组装工艺概述 ¾ 电子组装工艺面临的挑战 ¾ 电子组装工艺中典型的质量与可靠性问题 ¾ 电子组装工艺质量及可靠性保证技术体系 ¾ 典型质量与可靠性失效案例与分析 ¾ 总结及讨论
密度粘度闪点物理稳定性水萃取液电阻率焊接性能焊接性能含量测试含量测试腐蚀性能腐蚀性能焊后性能焊后性能物理性能物理性能助焊性扩展率相对润湿力酸值卤素含量固体含量干燥度离子残留度表面绝缘电阻电迁移试验铜板腐蚀铜镜腐蚀42工艺材料选择与测试评价要生产的电子产品的可靠性要求主要是腐蚀性与绝缘性的要求pcb以及焊料的兼容性助焊剂选择原则与方法42工艺材料选择与测试评价13201311主要作用1提供焊点的焊料2提供助焊剂去除锡粉元件表面和焊盘上的氧化基本组成1膏状助焊剂1012wt2无铅焊料粉349088wt润湿性提升存储稳定性改善424焊锡膏42工艺材料选择与测试评价应该关注的性能与可靠性指标
