【上海】物理-九年级-电路计算压轴题拔高-分类练习
上海市中考物理汇编-电学压轴计算
上海市中考物理汇编-电学压轴计算电学压轴计算宝山嘉定22．在图13所示的电路中,电源电压恒定不变,R1的阻值为10欧。
闭合电键S,电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个,使图13中的电压表的示数变为2伏。
求电阻R0消耗的电功率P0。
崇明22．在图13所示的电路中,电源电压为9伏保持不变,电阻R1的阻值为10欧．闭合电键S后,电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个,替换前后,电源的电功率增加了0.9瓦,求电阻R0的阻值．奉贤22. 如图12（a）所示,电源电压为6伏保持不变,电阻R1的阻值为10欧,滑动变阻器标有“50Ω 0.5Α”字样。
闭合电键S移动变阻器滑片P,当电压表V的示数如图12（b）所示时,求：① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。
黄浦21．如图12所示电路,电源电压为12伏且不变,R1的阻值为10欧,滑动变阻器R2上标有“50Ω 1A”字样。
闭合电键S后,通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下,移动变阻器的滑片P到某位置,使R1消耗的功率与R2消耗的功率之比最大,求此时变阻器连入电路的阻值R2。
欧40=R 金山21．在图10（a ）所示的电路中,电源电压12伏保持不变,变阻器R 2上标有“20Ω 2A ”字样。
闭合电键S 后,电流表的示数为0.5安。
（1）求电阻R 1的阻值。
（2） 10秒内电流通过电阻R 1所做的功W 1。
（3）若用定值电阻R 0替换R 1,并将R 0和R 2按图10（b ）所示接入相同电源的电路,移动滑片P,在电路安全的情况下,使图（a ）中电路的最大电功率是图（b ）中电路最小电功率的5倍,求R 0的阻值。
上海初三物理电学压轴计算专题(有答案)
教学内容串联电路有以下几个特点：电流：I=I1=I2(串联电路中各处的电流相等电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少并联电路有以下几个特点电流：I=I1+I2(干路电流等于各支路电流之和电压：U=U1=U2(干路电压等于各支路电压电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多欧姆定律欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)公式的理解：公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；、U和R中已知任意的两个量就可求另一个量；计算时单位要统一欧姆定律的应用同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。
(R=U/I只是R的确定式，而不是决定式)当电压不变时，电阻越大，则通过的电流就越小。
(I=U当电流一定时，电阻越大，则电阻两端的电压就越大。
(U=电表的使用、一模真题汇编考点精练一：阻值范围问题】（2014宝山一模22题）在图11所示的电路中，电源电压保持5伏不变， R1的阻值为10欧。
闭合电键S，电流表的如图12所示。
1211⑴求电阻R1两端的电压。
⑵求电阻R2的阻值。
⑶现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路电阻R1或R2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。
请选择符合电路电流变化要求的变阻器。
（a）选择标有_____________字样的变阻器，替换电阻________(选填“R1”或“R2”)。
【上海】物理-九年级-电路计算压轴题-分类练习
电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。
闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。
①求电阻R1的阻值。
②求通过电阻R2的电流I2。
③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。
2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。
闭合电键S后，电流表的示数为1安。
（1）求电阻R1两端的电压U1。
（2）求通电5秒，电流通过R1做的功W1。
（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。
他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。
请根据上述信息求出电阻R2的值。
3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。
闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。
①求通过电阻R1的电流I1。
②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。
4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。
（1）通过电阻R1的电流I1。
（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。
求电源电压U及变阻器接入电路的电阻值R2。
5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。
闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。
上海市中考物理试题电学压轴计算专题攻略
从而可以判断选择这两个电压表不会并联在R2两端。那只能一个并联在R1两端，另一个电压表并联在电源两端。
根据两个电压表读数，可以知道有如下组合方式：（要符合电源电压大于R1两端电压）
解：①由电路图可知，R1与R2串联，电流表测电路中的电流，
图2（a）中电流表的量程为0～3A，分度值为0.1A，电路中的电流I=0.8A，
根据欧姆定律可得，电阻R1两端的电压：
U1=IR1=0.8A×10Ω=8V；
②∵串联电路中总电压等于各分电压之和，
∴此时滑动变阻器两端的电压：
U2=U﹣U1=18V﹣8V=10V，
二．上海市中考物理电学压轴题是什么样子的
通过近几年来上海市中考物理电学压轴题及其分析与解答才能了解上海市中考物理电学压轴题是什么样子的。做到心中有数，对2016年中考电学压轴题的预测方向更明确。下面看近几年上海市中考物理电学压轴题，掌握题的结构和解法，提升自己解题能力，为快速解决问题打下坚实的本领。
①若电阻R1的阻值为20欧，求R1两端的电压U1；
②若在电路中正确接入两个电压表，示数分别如图11（b）、（c）所示。请通过计算判断所用变阻器R2的规格，并求出电阻R1消耗的电功率P1。
解：①U1=I1R1=0.3A×20Ω=6V
②由于没直接给出电压表哪两个接线柱接入电路，所以看其读数只能分别讨论。
上海市中考物理试题电学压轴计算题攻略
一．解决上海市电学压轴题需要掌握的知识点
1.串联电路特点：
①电流：I=I1=I2
②电压：U=U1+U2
初三物理综合复习2--上海市最近几年中考典型题汇编--电学
【一、电路故障分析判断】1．〔2021中考第14题〕在图5 所示的电路中，电源电压保持不变，闭合电键S 电路正常工作。
一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好。
①用一个完好的小灯替换R2后，小灯〔选填“一定发光〞或“可能发光〞〕②在原故障电路中，将电流表A 与R 1位置互换后，电压表V 的示数不发生变化，电路中可能存在的故障是。
2．〔2021中考第7题〕在图1所示的电路中，电源电压保持不变，闭合电建S，电路正常工作。
一段时间后，电流表A的示数变小，电压表V的示数不变。
假设故障只发生在电阻R1、R2上，用某完好的定值电阻R〔R＜R1〕替换R2，替换前、后两电表的示数恰好不变，那么〔〕A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路3．〔2021中考第15题〕在图8所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：①为防止实验中电源短路，导线不能连接两点。
②在防止电源短路的情况下，假设导线连接的是两点，那么闭合电键S前后，电路中一个电表的示数始终为零。
4．〔2021中考第15题〕在图6所示的电路中，电源电压保持不变。
灯L1、L2可能出现了断路故障，闭合电键S后：①假设两灯均不发光，那么三个电表中示数一定大于零的电表是表。
②假设两灯中有一灯不发光，那么三个电表中示数一定大于零的的电表是表。
5．〔2021中考第8题〕在图3所示的电路中，电源电压保持不变。
由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，以下判断中正确的选项是〔〕A．假设灯L不发光，那么只有电阻R短路B．假设灯L不发光，那么只有电阻R断路C．假设灯L发光，那么只有电阻R短路D．假设灯L发光，那么只有电阻R断路A SR2VR1图1VA1AS图6L2L1【 二、电路计算 】1．〔2021中考第22题〕在图11〔a 〕所示的电路中，滑动变阻器R 2是规格为“20Ω 2A 〞和“5Ω 3A 〞中的一个。

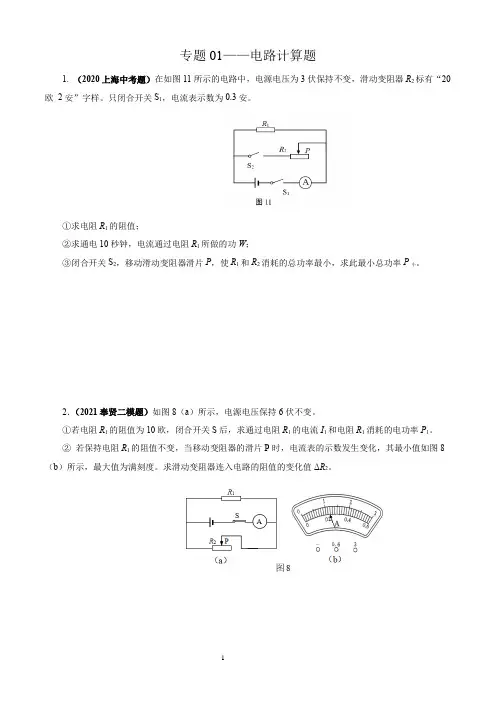

上海市九年级物理培优精选100题汇编——专题01-电路计算题(原卷版)
专题01——电路计算题1. （2020上海中考题）在如图11所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧2安”字样。
只闭合开关S1，电流表示数为0.3安。
①求电阻R1的阻值；②求通电10秒钟，电流通过电阻R1所做的功W；③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P小。
2．（2021奉贤二模题）如图8（a）所示，电源电压保持6伏不变。
①若电阻R1的阻值为10欧，闭合开关S后，求通过电阻R1的电流I1和电阻R1消耗的电功率P1。
②若保持电阻R1的阻值不变，当移动变阻器的滑片P时，电流表的示数发生变化，其最小值如图8（b）所示，最大值为满刻度。
求滑动变阻器连入电路的阻值的变化值ΔR2。
1A”字样，电流表表盘如图8（b ）所示。
① 若电源电压为10伏，闭合开关S ，滑动变阻器R 2接入电路的阻值为20欧，通电10秒钟，求通过R 2的电流I 2和电流通过它所做的功W 2。
②若电源电压未知，现用标有“10欧 2A ”字样的滑动变阻器R 3替换R 2，闭合开关S ，移动滑动变阻器滑片P ，发现与接入R 2时相比，电流表A 的最大值相差0.8安、最小值相差0.3安。
求电源电压U 和电阻R 1的阻值。
4．（2021黄浦二模题）R 1为定值电阻，滑动变阻器R 2为标有“20欧 1安”或“50欧 1安”字样中的一个。
现将R 1和R 2分别按图9（a ）、（b ）所示接入相同电源的电路。
①若电阻R 1的阻值为10欧，闭合开关，通过R 1的电流为0.2安，求R 1两端的电压U 1。
②电压表选用0~15伏量程，在电路安全工作情况下，移动变阻器R 2的滑片P ，发现有一个电路中滑片不能移到变阻器的任意一端，两电路中总电流的最大变化量均为0.6安。
Ⅰ请判断图9（a ）、（b ）中滑片不能移到变阻器任意一端的电路并简要说明理由。
Ⅱ通过计算说明变阻器R 2的规格，并求出定值电阻R 1的阻值。
【上海】物理-九年级-电路计算压轴题-分类练习
电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。
闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。
①求电阻R1的阻值。
②求通过电阻R2的电流I2。
③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。
2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。
闭合电键S后，电流表的示数为1安。
（1）求电阻R1两端的电压U1。
（2）求通电5秒，电流通过R1做的功W1。
（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。
他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。
请根据上述信息求出电阻R2的值。
3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。
闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。
①求通过电阻R1的电流I1。
②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。
4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。
（1）通过电阻R1的电流I1。
（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。
求电源电压U及变阻器接入电路的电阻值R2。
5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。
闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。
上海市(2019-2023)中考物理分项汇编专题12 电学压轴选择题含详解
专题12电学压轴选择题一、单选题1．（2023·上海·统考中考真题）R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是（）A．闭合1S，断开2S B．闭合1S，向右滑动滑片PC．减小电源电压，闭合1S D．增大电源电压，向右滑动滑片P2．（2021·上海·统考中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P一、单选题1．（2023·上海奉贤·统考二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。
用一阻值为20欧的电阻替换R1后，可使电压表示数与替换R1前相同的方法有（）①电源电压不变，向左移动滑片P；②电源电压不变，向右移动滑片P；③减小电源电压，不移动滑片P；④增大电源电压，向左移动滑片P；A．①③B．①②C．②③D．②④2．（2023·上海普陀·统考二模）轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，开关S1闭合，日间行车灯L1发光，如果开关S2再闭合，近灯光L2可同时发光，在下列图中所示的电路中，符合上述情况的是（）A．B．C．D．3．（2023·上海嘉定·统考二模）在图所示的电路中，电源电压保持不变。
将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动4．（2023·上海浦东新·统考二模）如图所示，定值电阻R1、滑动变阻器R2和开关S以某种方式连接在电路中的M、N两点之间，一开始开关为闭合状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路计算压轴题拔高
Tina Wang
课程介绍
Tina 一．电表偏转问题
二．替换问题
三．求变化量最大值
四．求替换值的范围
1、在图(a)所示的电路中，电源电压为6伏且不变,滑动变阻器R2上标有“50Ω 2A”字样。
闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安。
求:(1)滑动变阻器R2接入电路的阻值。
(2)电阻R1的阻值。
(3) 在移动滑片P的过程中,通过电阻R1的最大电流I最大。
(4) 改变滑片P的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图(b)和(c)所示，此时滑动变阻器R2接入电路的阻值。
2、在图12（a）所示的电路中，电源电压为6伏且不变，电阻R1为15欧，滑动变阻器R2上标有“50Ω 2A”字样。
闭合电键S后，求：（1）通过电阻R 1的电流；
（2）当移动滑动变阻器R2的滑片P至某点，电流表A的示数如图（b）所示，求此时
变阻器R2所消耗的功率；
（3）在移动滑动变阻器R2滑片P的过程中，两电表的指针分别能达到满刻度处（可改
变电表的量程），且电路能正常工作。
求此时滑动变阻器R2连入电路的阻值。
3．在图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2上标有“50 2A”字样，电流表表盘如图10（b）所示。
闭合电键，通过电流表A1的电流为0.3安。
求：
①电阻R1的阻值。
②移动滑动变阻器滑片P，两个电流表指针偏离零刻度线角度恰好相同，求10秒
钟内电流对电阻R2做的功，并求上述情况下滑动变阻器接入电路的最小值。
1、在图所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V。
求：
1）滑动变阻器R2连入电路的阻值；
2）电阻R1消耗的电功率P1；
3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片
P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。
a.应选择的电阻阻值为__________Ω。
b.满足上述要求时，变阻器R2连入电路的阻值范围。
2、在图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω 1A”字样。
闭合电键S后，
电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏。
求：
1)定值电阻R1的阻值。
2)时滑动变阻器R2消耗的电功率P2。
3)请用定值电阻来替换电阻R1，并选择合适的电表量程。
要求：在不更换电表量程的情况下，
移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。
第一，符合上述条件的所有可能的定值电阻阻值：__________________。
3、在图所示电路中，电源电压为18伏，R1的阻值为4欧，电流表和电压表均为学校实验室常用电表，闭合电键后，电流表示数为
1.5安。
求：①电压表的示数U1；②电路的总功率P；
③现从标有“50Ω 1.5A”和“20Ω 2A”的滑动变阻器中选择一个来替换R1或R2，要求：选择适当的量
程，闭合电键后，移动变阻器的滑片，使两电表都能达到各自的最大值，且电路能正常工作。
第一，请通过计算说明被替换的定值电阻是_____(选填“R1”或“R2”)。
第二，替换后是否能满足③的要求，若不能，请说明理由；若能，请写出选用的滑动变阻器，并计算出满
足③中要求的滑动变阻器的使用范围。
4、在图（a）所示的电路中，电源电压为12伏且不变。
电阻R1的阻值为30欧，滑动变阻器R2上标有“50 1A”字样。
闭合电键S ，电路正常工作。
①求通过电阻R1的电流。
②求变阻器R2消耗的最大功率。
③现用定值电阻来替换电阻R1。
要求：选择合适的电表量程，闭合电键，移
动变阻器滑片P，能使电流表A1与A2的指针偏离零刻度线的角度恰好相同，
如图11（b）所示，且电路能正常工作。
Ⅰ 选用阻值为10欧的定值电阻（2）满足上述要求（选填“能”或“不能”）。
1.在图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2A”字样。
闭合电键S后，电流表A的示数为0.3安。
①求电阻R1两端的电压U1。
②求此时变阻器R2两端的电压U2及消耗的电功率P2。
③现有阻值分别为R、2R的定值电阻，最大阻值分别为4R、10R的滑动变阻器，请选择定值电阻、变阻
器各一个分别替换R1、R2，要求：在移动变阻器滑片P的过程中，电流表示数的变化量最大。
选择：阻值为的定值电阻、最大阻值为的滑动变阻器。
求出：电流表示数的最大变化量
2、在图所示的电路中，电源电压为3伏且保持不变，电阻R的阻值为10欧。
电流表0~3安量程挡损坏。
①求闭合电键S后电流表A的示数I②求电阻R消耗的电功率P
③现有“20Ω 2A”、“5Ω 3A”的滑动变阻器两个，请选择一个接入电路a、b、c、d中的某两点，
要求：电键S闭合前、后电流表示数的变化量∆I最大。
选择：将变阻器_____________接入电路中_____________两点间，使变阻器接入电路的电阻值为_____________欧。
求出：电键闭合前、后，电流表示数的最大变化量∆I。
3、在如图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为2.5欧，
滑动变阻器R2上标有“20Ω 2A”，闭合电键S后电流表示数如图10（b）所示。
①求电阻R1两端的电压U1
②求此时滑动变阻器R2消耗的电功率P2。
③移动滑片P，在确保电路中各项元件正常工作的前提下，要使电流表示数的变
化量最大，求滑动变阻器R2接入的阻值范围。
4、在图11所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω2Α”字样。
闭合电键S后，电路中的电流为0.3安。
①求电阻R1两端的电压U1②求此时变阻器R2两端的电压U2
③现有阻值分别为R、2R的定值电阻，最大阻值分别为4R、10R的滑动变阻器，请选择定值电阻、变阻
器各一个分别替换R1、R2，要求：在移动变阻器滑片P的过程中，定值电阻两端电压的变化量最大。
选择：阻值为_____________的定值电阻、最大阻值为_____________的滑动变阻器。
求出：定值电阻两端电压的最大变化量 U1为_____________。
1．在图所示的电路中，电阻R1的阻值为20欧，滑动变阻器R2上标有“10 2A”字样。
闭合电键S，电流表A的示数为0.9安。
①若电源电压为6伏，求通过电阻R1的电流I1和变阻器R2消耗的电功率P2。
②若电源电压可变，电流表A选接“0~3A”量程。
现用定值电阻R0替换R1，要求：电源电压取6 ~12伏
之间某一值，在移动变阻器滑片P的过程中，电流表A的指针能达到满刻度处。
第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为_______欧。
第二，满足上述要求时替换的定值电阻R0的取值范围为_______欧至_______欧。
2．在图所示的电路中，电源电压保持不变，R1与R 2为两个阻值不等的电阻，R1的阻值为10欧。
选择合适的电压表量程并将其接在AB 两点间后，闭合电键S，电压表的示数为2伏。
①求通过电阻R1的电流I1②求60秒内通过导体R1的电荷量Q1
③在电路串联的条件下，将电压表重新连接并使电路正常工作，实验时发现电压表指针偏离零刻度线的角
度是原来的一半。
请判断：根据以上条件，________求出R2的值（选填“能”、“不能”）。
若能求出R2
的值，写出R2所有可能的值及对应的电压表的具体连接方法；若不能求出R2的值，写出理由。
3．如图所示的电路中，电源电压为18伏恒定不变，滑动变阻器R2上标有“50Ω 1A”字样，闭合电键S后，电流表A的示数为0.2安，电压表V的示数6伏。
求：
（1）定值电阻R1两端的电压U1。
（2）通电10秒钟，电流通过电路所做的功W。
（3）现用定值电阻R0来替换电阻R1。
第一，在选择合适的电表量程后，使电压表V和电流表A的指针
同时能达到图（a)、(b)所示位置，且电路能正常工作，求替换电阻R0的阻值。
第二，在选择合适的电表量程后，移动变阻器滑片P的过程中，使电压表V和电流表A的指针分别能达到图13（a)、(b)所示位置，且电路能正常工作，替换电阻R0的最小阻值为________欧，最大阻值为_________欧。
[来。
